风力发电并网概要

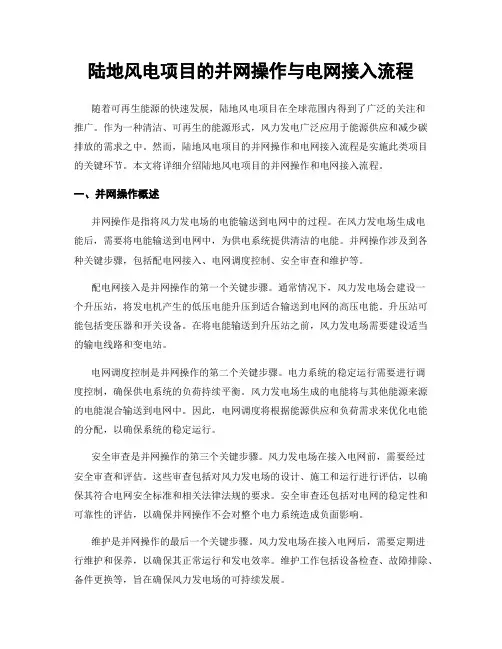

陆地风电项目的并网操作与电网接入流程随着可再生能源的快速发展，陆地风电项目在全球范围内得到了广泛的关注和推广。

作为一种清洁、可再生的能源形式，风力发电广泛应用于能源供应和减少碳排放的需求之中。

然而，陆地风电项目的并网操作和电网接入流程是实施此类项目的关键环节。

本文将详细介绍陆地风电项目的并网操作和电网接入流程。

一、并网操作概述并网操作是指将风力发电场的电能输送到电网中的过程。

在风力发电场生成电能后，需要将电能输送到电网中，为供电系统提供清洁的电能。

并网操作涉及到各种关键步骤，包括配电网接入、电网调度控制、安全审查和维护等。

配电网接入是并网操作的第一个关键步骤。

通常情况下，风力发电场会建设一个升压站，将发电机产生的低压电能升压到适合输送到电网的高压电能。

升压站可能包括变压器和开关设备。

在将电能输送到升压站之前，风力发电场需要建设适当的输电线路和变电站。

电网调度控制是并网操作的第二个关键步骤。

电力系统的稳定运行需要进行调度控制，确保供电系统的负荷持续平衡。

风力发电场生成的电能将与其他能源来源的电能混合输送到电网中。

因此，电网调度将根据能源供应和负荷需求来优化电能的分配，以确保系统的稳定运行。

安全审查是并网操作的第三个关键步骤。

风力发电场在接入电网前，需要经过安全审查和评估。

这些审查包括对风力发电场的设计、施工和运行进行评估，以确保其符合电网安全标准和相关法律法规的要求。

安全审查还包括对电网的稳定性和可靠性的评估，以确保并网操作不会对整个电力系统造成负面影响。

维护是并网操作的最后一个关键步骤。

风力发电场在接入电网后，需要定期进行维护和保养，以确保其正常运行和发电效率。

维护工作包括设备检查、故障排除、备件更换等，旨在确保风力发电场的可持续发展。

二、电网接入流程电网接入是指将风力发电场与电网进行连接的过程。

在风力发电场建设完成后，接入电网成为必要的步骤，以实现电能的输送和供应。

电网接入的流程大致分为以下几个步骤：1. 建立接入协议：风力发电场的开发者需要与电网运营商建立接入协议。

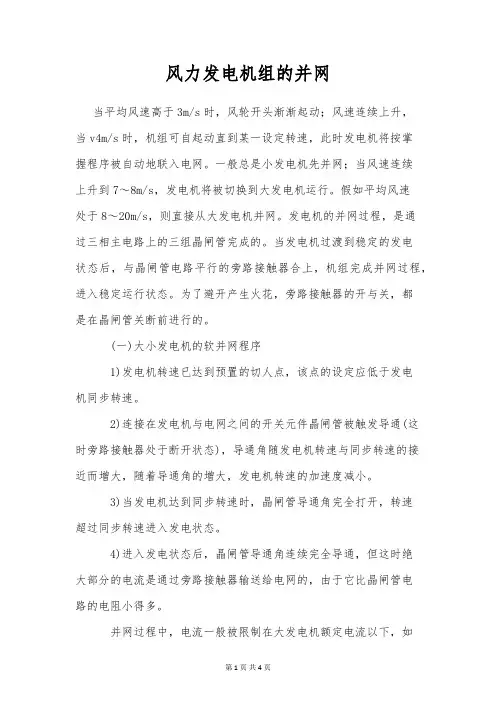

风力发电机组的并网当平均风速高于3m/s时，风轮开头渐渐起动；风速连续上升，当v4m/s时，机组可自起动直到某一设定转速，此时发电机将按掌握程序被自动地联入电网。

一般总是小发电机先并网；当风速连续上升到7～8m/s，发电机将被切换到大发电机运行。

假如平均风速处于8～20m/s，则直接从大发电机并网。

发电机的并网过程，是通过三相主电路上的三组晶闸管完成的。

当发电机过渡到稳定的发电状态后，与晶闸管电路平行的旁路接触器合上，机组完成并网过程，进入稳定运行状态。

为了避开产生火花，旁路接触器的开与关，都是在晶闸管关断前进行的。

(一)大小发电机的软并网程序1)发电机转速已达到预置的切人点，该点的设定应低于发电机同步转速。

2)连接在发电机与电网之间的开关元件晶闸管被触发导通(这时旁路接触器处于断开状态)，导通角随发电机转速与同步转速的接近而增大，随着导通角的增大，发电机转速的加速度减小。

3)当发电机达到同步转速时，晶闸管导通角完全打开，转速超过同步转速进入发电状态。

4)进入发电状态后，晶闸管导通角连续完全导通，但这时绝大部分的电流是通过旁路接触器输送给电网的，由于它比晶闸管电路的电阻小得多。

并网过程中，电流一般被限制在大发电机额定电流以下，如超出额定电流时间持续 3.0s，可以断定晶闸管故障，需要平安停机。

由于并网过程是在转速达到同步转速四周进行的，这时转差不大，冲击电流较小，主要是励磁涌流的存在，持续30～40ms。

因此无需依据电流反馈调整导通角。

晶闸管根据0°、15°、30°、45°、60°、75°、90°、180°导通角依次变化，可保证起动电流在额定电流以下。

晶闸管导通角由0°大到180°完全导通，时间一般不超过6s，否则被认为故障。

晶闸管完全导通1s后，旁路接触器吸合，发出吸合命令1s内应收到旁路反馈信号，否则旁路投入失败，正常停机。

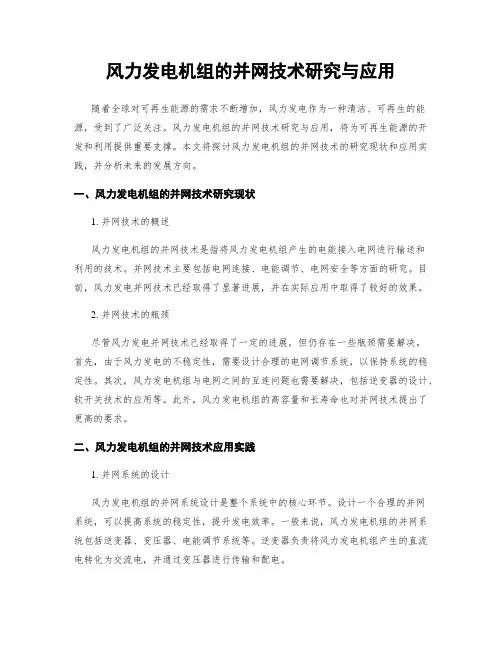

风力发电机组的并网技术研究与应用随着全球对可再生能源的需求不断增加，风力发电作为一种清洁、可再生的能源，受到了广泛关注。

风力发电机组的并网技术研究与应用，将为可再生能源的开发和利用提供重要支撑。

本文将探讨风力发电机组的并网技术的研究现状和应用实践，并分析未来的发展方向。

一、风力发电机组的并网技术研究现状1. 并网技术的概述风力发电机组的并网技术是指将风力发电机组产生的电能接入电网进行输送和利用的技术。

并网技术主要包括电网连接、电能调节、电网安全等方面的研究。

目前，风力发电并网技术已经取得了显著进展，并在实际应用中取得了较好的效果。

2. 并网技术的瓶颈尽管风力发电并网技术已经取得了一定的进展，但仍存在一些瓶颈需要解决。

首先，由于风力发电的不稳定性，需要设计合理的电网调节系统，以保持系统的稳定性。

其次，风力发电机组与电网之间的互连问题也需要解决，包括逆变器的设计、软开关技术的应用等。

此外，风力发电机组的高容量和长寿命也对并网技术提出了更高的要求。

二、风力发电机组的并网技术应用实践1. 并网系统的设计风力发电机组的并网系统设计是整个系统中的核心环节。

设计一个合理的并网系统，可以提高系统的稳定性，提升发电效率。

一般来说，风力发电机组的并网系统包括逆变器、变压器、电能调节系统等。

逆变器负责将风力发电机组产生的直流电转化为交流电，并通过变压器进行传输和配电。

2. 并网系统的控制风力发电机组的并网系统的控制是实现系统稳定和安全运行的关键。

控制系统需要实时监测风速、风向和发电机组的性能参数，并根据实际情况调节功率输出。

同时，控制系统还需要与电网进行通信，实现与电网的同步并运行。

3. 并网系统的安全保护风力发电机组的并网系统的安全保护是确保系统稳定和可靠运行的重要措施。

安全保护措施包括过电流保护、过电压保护、频率保护等。

此外，还需要设计可靠的故障检测和排除系统，减少系统故障对电网的影响。

三、风力发电机组并网技术的发展方向1. 提高风力发电机组的可靠性和稳定性目前，风力发电机组的可靠性和稳定性仍然是并网技术面临的主要挑战。

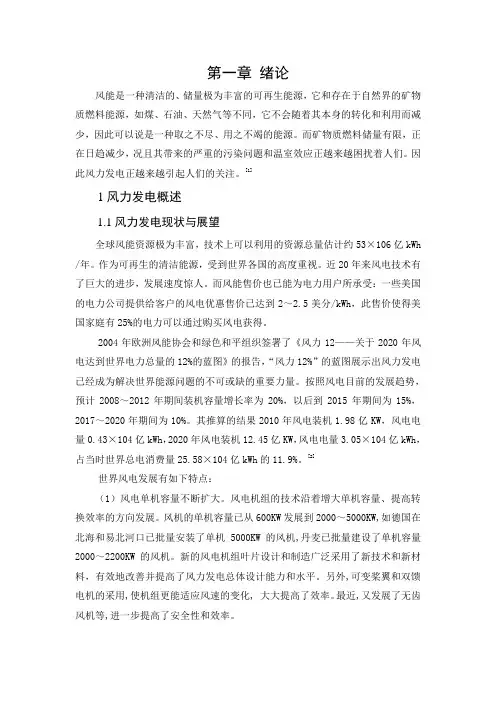

第一章绪论风能是一种清洁的、储量极为丰富的可再生能源，它和存在于自然界的矿物质燃料能源，如煤、石油、天然气等不同，它不会随着其本身的转化和利用而减少，因此可以说是一种取之不尽、用之不竭的能源。

而矿物质燃料储量有限，正在日趋减少，况且其带来的严重的污染问题和温室效应正越来越困扰着人们。

因此风力发电正越来越引起人们的关注。

[1]1风力发电概述1.1风力发电现状与展望全球风能资源极为丰富，技术上可以利用的资源总量估计约53×106亿kWh /年。

作为可再生的清洁能源，受到世界各国的高度重视。

近20年来风电技术有了巨大的进步，发展速度惊人。

而风能售价也已能为电力用户所承受：一些美国的电力公司提供给客户的风电优惠售价已达到2～2.5美分/kWh，此售价使得美国家庭有25%的电力可以通过购买风电获得。

2004年欧洲风能协会和绿色和平组织签署了《风力12——关于2020年风电达到世界电力总量的12%的蓝图》的报告，“风力12%”的蓝图展示出风力发电已经成为解决世界能源问题的不可或缺的重要力量。

按照风电目前的发展趋势，预计2008～2012年期间装机容量增长率为20%，以后到2015年期间为15%，2017～2020年期间为10%。

其推算的结果2010年风电装机1.98亿KW，风电电量0.43×104亿kWh，2020年风电装机12.45亿KW，风电电量3.05×104亿kWh，占当时世界总电消费量25.58×104亿kWh的11.9%。

[2]世界风电发展有如下特点：（1）风电单机容量不断扩大。

风电机组的技术沿着增大单机容量、提高转换效率的方向发展。

风机的单机容量已从600KW发展到2000～5000KW,如德国在北海和易北河口已批量安装了单机5000KW的风机,丹麦已批量建设了单机容量2000～2200KW的风机。

新的风电机组叶片设计和制造广泛采用了新技术和新材料，有效地改善并提高了风力发电总体设计能力和水平。

风力发电系统并网与稳定性分析引言随着对可再生能源的需求越来越大，风力发电逐渐成为一种广泛应用的清洁能源技术。

风力发电系统的并网与稳定性是保障其可靠运行的重要因素。

本文将对风力发电系统的并网过程以及稳定性分析进行探讨。

一、风力发电系统的并网过程1. 风力发电系统的组成风力发电系统主要由风力机、变台、变流器、电网等组成。

其中风力机负责将风能转换为机械能，并通过变台将机械能转换为电能，再通过变流器将电能转化为适应电网要求的交流电。

2. 并网条件与要求风力发电系统的并网需要满足一定的条件与要求。

首先，电网的频率、电压和相位应与风力发电系统相匹配，以确保电能能够顺利输送。

此外，与电网的连接点需要符合一定的容量和技术要求，以确保正常运行。

3. 并网过程风力发电系统并网的过程大致分为三个阶段：准备阶段、同步阶段和投入运行阶段。

在准备阶段，风力发电系统与电网进行初步连接，并进行必要的测试和校验。

在同步阶段，风力发电系统需要与电网进行频率、电压和相位的同步。

最后，在投入运行阶段，风力发电系统与电网正式实现互联互通。

二、风力发电系统稳定性分析1. 稳定性定义与指标风力发电系统的稳定性是指系统在面对外部扰动时维持某种稳定的状态的能力。

常见的稳定性指标包括频率稳定性、电压稳定性和功率稳定性。

2. 风力发电系统的稳定性问题风力发电系统的稳定性问题主要包括频率波动、电压波动和功率波动。

由于风力发电的不稳定性，电网会受到风速的影响而频繁波动，给电网的稳定性带来一定的挑战。

3. 稳定性分析方法稳定性分析是评估风力发电系统是否满足电网的要求的重要手段。

常见的稳定性分析方法包括灵敏度分析、模态分析和动态过程仿真等。

通过这些方法，可以对风力发电系统的稳定性进行量化评估，并找出其不稳定的原因和解决途径。

4. 提升风力发电系统稳定性的措施为了提升风力发电系统的稳定性，可以采取一系列措施。

首先，提升风力发电机组的控制策略，使其更好地适应电网需求，降低频率和电压波动。

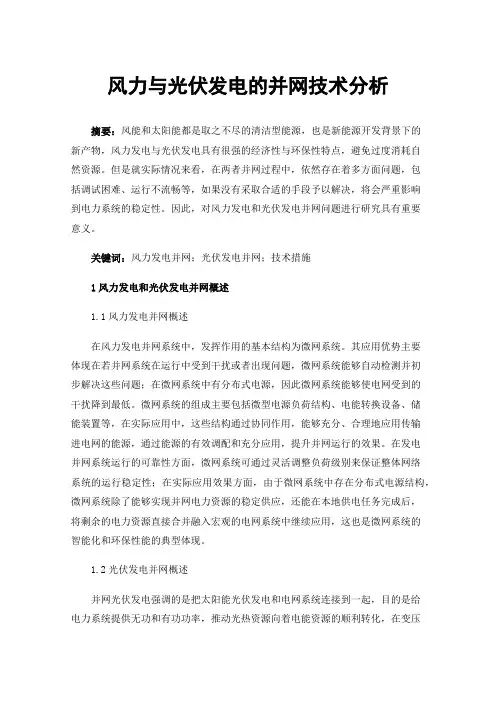

风力与光伏发电的并网技术分析摘要：风能和太阳能都是取之不尽的清洁型能源，也是新能源开发背景下的新产物，风力发电与光伏发电具有很强的经济性与环保性特点，避免过度消耗自然资源。

但是就实际情况来看，在两者并网过程中，依然存在着多方面问题，包括调试困难、运行不流畅等，如果没有采取合适的手段予以解决，将会严重影响到电力系统的稳定性。

因此，对风力发电和光伏发电并网问题进行研究具有重要意义。

关键词：风力发电并网；光伏发电并网；技术措施1风力发电和光伏发电并网概述1.1风力发电并网概述在风力发电并网系统中，发挥作用的基本结构为微网系统。

其应用优势主要体现在若并网系统在运行中受到干扰或者出现问题，微网系统能够自动检测并初步解决这些问题；在微网系统中有分布式电源，因此微网系统能够使电网受到的干扰降到最低。

微网系统的组成主要包括微型电源负荷结构、电能转换设备、储能装置等，在实际应用中，这些结构通过协同作用，能够充分、合理地应用传输进电网的能源，通过能源的有效调配和充分应用，提升并网运行的效果。

在发电并网系统运行的可靠性方面，微网系统可通过灵活调整负荷级别来保证整体网络系统的运行稳定性；在实际应用效果方面，由于微网系统中存在分布式电源结构，微网系统除了能够实现并网电力资源的稳定供应，还能在本地供电任务完成后，将剩余的电力资源直接合并融入宏观的电网系统中继续应用，这也是微网系统的智能化和环保性能的典型体现。

1.2光伏发电并网概述并网光伏发电强调的是把太阳能光伏发电和电网系统连接到一起，目的是给电力系统提供无功和有功功率，推动光热资源向着电能资源的顺利转化，在变压器的引导下，将电能资源转化为与电网相一致的电压，保证后期在系统中的正常传送。

值得注意的是，光伏发电并不需要使用蓄电池，这就减轻了环境的负担，而且也大大降低了资源的消耗，保证供电的稳定性和可靠性，让电网的运行环境变得更加安全。

与此同时，光伏发电的运作体系并不十分复杂，反而是在一定程度上省略了许多繁琐的操作流程，可以获得大于投资的收益。

风力发电建筑工程的电网接入与并网运行随着对可再生能源的需求日益增长，风力发电作为一种清洁、可再生的能源形式，逐渐成为世界各地广泛采用的发电方式之一。

然而，风力发电项目的电网接入与并网运行是一个复杂而关键的过程，它涉及到电网的稳定性、可靠性以及发电项目的经济性等方面的问题。

本文将介绍风力发电建筑工程的电网接入与并网运行的相关要点和挑战。

首先，确保风力发电项目建设的可行性和合规性是电网接入和并网运行的首要任务。

在开始电网接入之前，需要进行详尽的可行性研究，包括地理环境、资源评估、风能勘测和经济性分析等方面。

同时，确保项目建设的合规性和符合当地的法律法规要求也是非常重要的。

只有在确保项目可行性和合规性的基础上，才能继续进行电网接入的相关工作。

其次，风力发电项目的电网接入需要考虑电网的稳定性和可靠性。

由于风力发电是一种间歇性的能源形式，电网接入必须考虑到电力系统的平衡和稳定。

对于大规模的风力发电场，电网接入之前需要进行系统级的稳定性分析和评估，以确保发电量的变化不会对电网的稳定性产生负面影响。

此外，还需要考虑风力发电对电网的电压和频率等参数的影响，以确保电网的可靠运行。

电网接入的第三个要点是确保风力发电项目具备安全可靠的电网接入能力。

这包括输电线路、变电站和配电系统等多个方面。

在输电线路方面，需要考虑线路的容量、电气距离和线路损耗等因素。

对于变电站和配电系统，需要符合国家和地方的相关标准，并采用可靠的设备和技术，以确保接入的安全性和可靠性。

此外，还需要加强对风力发电项目的监控和维护，及时处理电网接入中可能出现的故障和问题。

风力发电建筑工程的电网接入与并网运行还面临着一些挑战。

首先是电网规划和布局的问题。

由于风力发电项目通常分布在广阔的地域范围内，电网规划和布局必须考虑到风力资源的分布以及与其他能源发电项目的协调。

这需要进行全面的电网规划和布局研究，以确保电网的完备性和适应性。

其次是电网接入和并网运行的技术问题。

简析风电发展与并网技术摘要：现当今，我国经济发展十分迅速，风力发电能够给我国的新能源发电技术奠定扎实的基础保证，属于我国发电方式中最为成熟的一种技术，所以该项技术在我国受到了广泛运用，但当前在实际的风电并网运用后产生了很多急需改进的影响因素，如对电网调度造成的影响、对电力系统稳定性造成的影响等，这些问题都会影响到日常用电情况。

关键词：风电发展；并网技术引言目前，我国风力发电的规模越来越大，风电场的容量也在不断增加，这对缓解我国日益增长的电力需求与传统发电之间的矛盾起到了非常重要的作用。

风力发电将风能势能转化为电能，更加绿色环保。

而且风力发电是一种可再生能源，因此风力发电是一种应用前景非常光明的发电方式。

随着社会经济的不断发展，未来风力发电的容量会越来越高。

然而，与此同时，中国风力发电的成就，也要看到与国际先进技术国家之间的差距，特别是中国的风力发电技术与德国等世界风力发电技术相比，有一定的差距，风电过程中容易体现电网谐波污染和闪烁问题，没有保证供电质量的持续稳定，既会影响电力安全，也会影响终端电力安全。

随着风力发电量的持续增加，这个问题变得越来越明显。

只有从根本上解决这一问题，风电才能更好地为社会做出贡献，保证电力质量，满足社会对电力的需求。

因此，研究风电并网技术对我国当前的风力发电具有重要意义。

1风电基本特点概述风力发电作为一种新能源，其工作方式是利用相关设备将动能转化为电能，而风力发电是一种清洁的、可再生的能源，近年来风力发电在世界各国受到重视，我国也在大力发展风力发电建设。

从世界范围来看，相关计算表明，世界目前可用的风能储量大约是水电资源的10倍。

中国的风能资源也非常丰富，可用于开发利用的风能储量超过10亿千瓦，中国目前安装的风力发电超过2亿千瓦。

风力发电是一种具有代表性的无污染、可再生和清洁能源。

风力发电在我国一些缺水地区发挥着重要作用，如沿海城市、草原牧区、山地高原等地区，非常适合利用风力发电提供电力能源。

风力发电系统并网综述摘要：并网是风力发电系统的关键技术之一，本文对风力发电系统的并网理论进行了简单的介绍，综述了同步和异步风力发电机并网的问题，并介绍了交流连接,交直交连接,直接并网，降压式并网，软并网及准同期式并网的原理，对他们的优缺点进行了系统的比较，最后介绍风力发电并网系统未来的发展重点。

关键词：风力发电；交流连接；交直交连接；直接并网；降压式并网；准同期式并网；软并网Wind power generation system inthe gridAbstract：Grid connected is one of the key technology of wind power generation system, the wind power system grid theory has been introduced, reviews the synchronous and asynchronous wind generator problems, and introduces the AC connection, AC-DC-AC connection, the direct Grid connected, buck, soft cut-in and quasi synchronization type grid connected principle, on the their advantages and disadvantages were compared, finally introduce wind power generation systems focus on the future development.Key words: wind power generation;the AC connection；AC-DC-AC connection ;Synchronization type grid;Direct grid Connected;Buck grid;soft Grid Connected0.引言随着经济的不断发展，人们对能源的需求也越来越大，能源短缺已经成为制约各国经济发展的一个重要因素。

风电场并网技术的研究与应用随着国际上对于环保和可持续发展的重视，风电作为一种可再生的清洁能源，得到了广泛的关注。

风电场并网技术在风能发电行业中起着重要的作用，它可以加强风电场的整体运行效率和稳定性，同时也能够减少对于传统电力系统的依赖。

本文将探讨风电场并网技术的研究与应用。

一、风电场并网技术的概述风电场并网技术指的是通过将风电场的电能输出接入到干线电网中，实现风电场和干线电网之间的互联互通。

风电场并网技术主要分为两种类型：直接并网技术和间接并网技术。

直接并网技术是将风电场的输出电流直接接入到干线电网中，需要满足输出电流与干线电网系统电流相位一致，可以分为同步电力调节（SGC）技术和逆变电力调节（VSC）技术两种。

间接并网技术是通过将风电场的输出电流变成直流，并将其接入到高压直流（HVDC）干线电网中。

通过转换变压器和硅管可控整流变流器（VSC）将输出电流变成高压直流，然后将其接入到HVDC干线电网中。

二、风电场并网技术的研究随着风能发电技术的不断发展，风电场并网技术也得到了不断的完善。

在风电场并网技术的研究中，需要考虑到以下几个方面：1.风电场与干线电网的电力质量风电场在并网过程中往往会受到干线电网的影响，因此需要考虑到风电场的电力质量对于干线电网的影响。

同时还需要考虑到风电场自身的电力质量，保障电力稳定和能量损失的最小化。

2.风电场的功率调节由于风能资源的不稳定性，风电场的发电功率会有所波动，因此需要对风电场进行功率调节。

在功率调节方面，需要考虑到风电机组的切入和切出，同时还需要对风电机组进行维护和管理，保障风电场的稳定性和可靠性。

3.风电场的安全运行在风电场并网过程中，需要考虑到风电场的安全运行。

同时还需要对风电场进行远程监测和控制，及时发现和解决发生的问题，保障风电场的安全和稳定运行。

三、风电场并网技术的应用风电场并网技术已经得到了广泛的应用，对于保障国家能源安全和加快清洁能源发展有着重要的作用。
