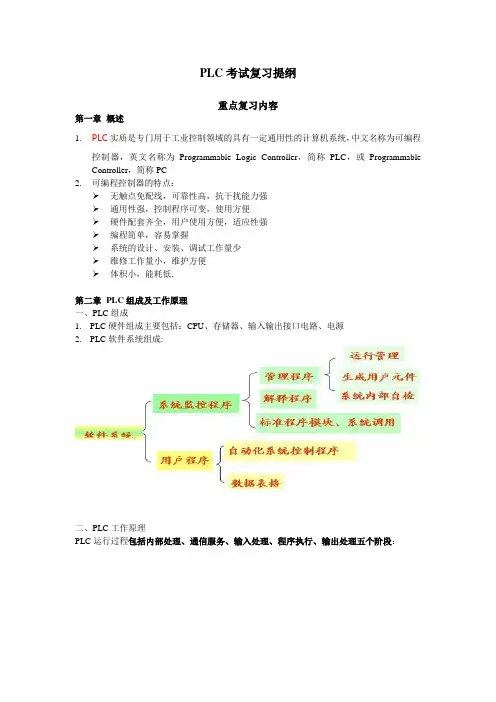

PLC考试复习提纲重点复习内容第一章概述1.PLC实质是专门用于工业控制领域的具有一定通用性的计算机系统，中文名称为可编程控制器，英文名称为Programmable Logic Controller，简称PLC，或Programmable Controller，简称PC2.可编程控制器的特点：无触点免配线，可靠性高，抗干扰能力强通用性强，控制程序可变，使用方便硬件配套齐全，用户使用方便，适应性强编程简单，容易掌握系统的设计、安装、调试工作量少维修工作量小，维护方便体积小，能耗低.第二章PLC组成及工作原理一、PLC组成1.PLC硬件组成主要包括：CPU、存储器、输入输出接口电路、电源2.PLC软件系统组成:二、PLC工作原理PLC运行过程包括内部处理、通信服务、输入处理、程序执行、输出处理五个阶段：1）扫描周期：整个过程扫描执行一遍所需的时间，与CPU运行速度、PLC硬件配置及用户程序长短有关2）PLC对用户程序进行循环扫描可分为三个阶段进行：即输入采样阶段，程序执行阶段和输出刷新阶段。
3）输入采样阶段：首先扫描所有输入端子，并将各输入状态存入内存中对应的输入映像寄存器（对应于输入端子状态的数据区）中。
此时，输入映像寄存器被刷新。
输入映像存储器每周期刷新一次。
4）程序执行阶段：根据PLC 梯形图程序扫描原则，PLC 按先左后右，先上后下的步序语句逐句扫描。
但遇到程序跳转指令，则根据跳转条件是否满足来决定程序的跳转地址 当指令中涉及输入、输出状态时，PLC 就从输入映像寄存器“读入”上一阶段采入的对应输入端子状态，从输出映像寄存器“读入”对应元件( “软继电器” ) 的当前状态。
然后，进行相应的运算，运算结果再存入输出映像寄存器中。
对输出映像寄存器来说，每一个元件( “软继电器”) 的状态会随着程序执行过程而变化5）输出刷新阶段在所有指令执行完毕后，输出映像寄存器中所有输出继电器的状态（接通/ 断开）在输出刷新阶段转存到输出锁存器中（称为输出状态刷新），通过一定方式输出，驱动外部负载。
电器的定义：电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
主令电器有按钮、转换开关等。
位置开关分为直动式、滚动式和微动式。
从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠柳而成的。
线圈做成有支架式，形式较扁。
因为直流电磁铁不存在电涡流的现象。
电器控制电路的表示方法有：电器原理图、安装接线图和电器布置图三种。
三相异步电机一般有直接启动和减压启动两种方法。
三相笼型电动机的减压启动方法有定子绕组串电阻起动、自耦变压减压启动、星-三角形起动、延边三角形起动等。
电气制动方法有反接制动、能耗制动、发电制动和电容制动等。
PLC的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计的，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程序控制器及其有关的外部设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。
PLC的硬件结构：中央处理器（CPU）、存储器（ROM、RAM）、输入输出单元（I/O）、电源和编程器。
PLC的软件结构：分为两大部分，一部分为系统监控程序，另一部分为用户程序。
PLC工作原理：采用循环扫描的工作方式。
全过程扫描一次所需的时间称为扫描周期。
PLC工作过程：从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新PLC 型号的含义：MRD FX N 322 的含义是：N FX 2系列，输入输出总点数为32点，继电器输出、DC 电源，DC 输入的基本单元。
FX-4EYSH 的含义是：FX 系列，输入点数为零，输出点数为4点，晶闸管输出，大电流输出扩展模块。
湖北理工plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理与结构，掌握其工作流程。
2. 学生能掌握PLC编程的基本指令，并能运用这些指令完成简单的程序编写。
3. 学生能了解PLC在工业自动化控制中的应用，理解不同场景下的编程需求。
技能目标：1. 学生能运用所学知识，独立进行PLC程序的编写和调试。
2. 学生能通过实际操作，解决简单的工业自动化控制问题。
3. 学生能运用PLC进行数据采集和处理，提高实际工程问题的解决能力。
情感态度价值观目标：1. 学生培养对PLC技术及工业自动化的兴趣，激发学习的积极性。
2. 学生在小组合作中，学会沟通、协作，培养团队精神。
3. 学生通过学习PLC技术，认识到科技在工业发展中的重要性，增强社会责任感和使命感。
课程性质：本课程为实践性较强的专业课，以理论教学为基础，侧重于学生的实际操作能力的培养。
学生特点：湖北理工学院学生具有较强的理论基础和一定的动手能力，对新技术充满好奇心。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，强调学生的动手实践能力，提高学生的工程素养。
在教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. PLC基本原理与结构：包括PLC的定义、发展历程、主要组成部分及其功能，重点讲解PLC的工作原理和性能特点。
2. PLC编程基础：介绍PLC编程语言，重点掌握梯形图编程，理解指令系统，包括基本逻辑指令、定时器指令、计数器指令等。
3. PLC程序设计与调试：学习程序设计的基本步骤，掌握程序调试方法，通过实际案例进行分析和操作。
4. PLC在工业自动化控制中的应用：分析不同工业场景下的PLC应用，如生产线控制、机床控制等，了解其编程需求及解决方案。
5. 数据采集与处理：学习PLC与外部设备的数据通信原理，掌握数据采集与处理的方法，提高实际工程问题的解决能力。
教学内容安排与进度：1. 第1周：PLC基本原理与结构，使学生了解PLC的基本概念和组成。

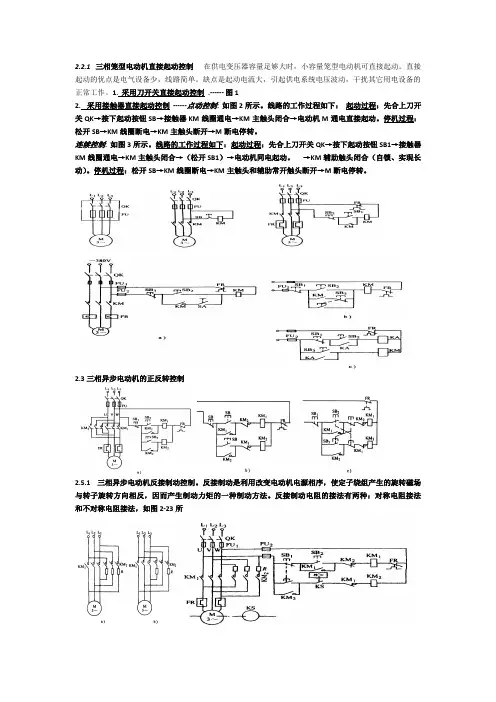

2.2.1 三相笼型电动机直接起动控制在供电变压器容量足够大时，小容量笼型电动机可直接起动。
直接起动的优点是电气设备少，线路简单。
缺点是起动电流大，引起供电系统电压波动，干扰其它用电设备的正常工作。
1. 采用刀开关直接起动控制 .------ 图12. 采用接触器直接起动控制------点动控制: 如图2所示。
线路的工作过程如下：起动过程：先合上刀开关QK→按下起动按钮SB→接触器KM线圈通电→KM主触头闭合→电动机M通电直接起动。
停机过程：松开SB→KM线圈断电→KM主触头断开→M断电停转。
连续控制: 如图3所示。
线路的工作过程如下：起动过程：先合上刀开关QK→按下起动按钮SB1→接触器KM线圈通电→KM主触头闭合→（松开SB1）→电动机同电起动。
→KM辅助触头闭合（自锁、实现长动）。
停机过程：松开SB→KM线圈断电→KM主触头和辅助常开触头断开→M断电停转。
2.3三相异步电动机的正反转控制2.5.1 三相异步电动机反接制动控制。
反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。
反接制动电阻的接法有两种：对称电阻接法和不对称电阻接法，如图2-23所2.6.1多地点控制,下图所示为三地点控制线路。
把一个起动按钮和一个停止按钮组成一组，并把三组起动、停止按钮分别放置三地，即能实现三地点控制。
多地点控制的接线原则是：起动按钮应并联连接，停止按钮应串联连接。
2.6.2 多台电动机先后顺序工作的控制电动机顺序控制的接线规律是1）要求接触器KM1动作后接触器KM2才能动作，故将接触器KM1的常开触头串接于接触器KM2的线圈电路中。
2）要求接触器KM1动作后接触器KM2不能动作，故将接触器KM1的常闭辅助触头串接于接触器KM2的线圈线路中。
采用时间继电器，按时间原则顺序起动的控制线路第二章习题与思考题1,自锁环节怎样组成？它起什么作用？并具有什么功能？答：自锁环节由启动按钮和并联的接触器辅助常开触头组成，作用：即使松开按钮接触器也能继续工作。
plc实验复习资料PLC实验复习资料PLC（可编程逻辑控制器）是现代工业自动化领域中广泛应用的一种控制设备。
它以其灵活性、可编程性和可靠性成为自动化控制系统的核心。
为了帮助大家更好地复习PLC实验知识，本文将介绍一些重要的概念和实践技巧。
一、PLC基础知识1. 什么是PLC？PLC是一种特殊的计算机，用于控制工业过程。
它由中央处理器、存储器、输入模块和输出模块等组成。
PLC的核心是中央处理器，它负责接收输入信号、执行程序逻辑，并输出控制信号。
2. PLC的工作原理PLC的工作原理可以分为三个步骤：输入、处理和输出。
首先，PLC接收来自传感器的输入信号，例如温度、压力等。
然后，PLC根据预先编写的程序逻辑进行处理，决定输出信号的状态。
最后，PLC通过输出模块将控制信号发送给执行器，例如电机、气缸等。
3. PLC的编程语言PLC常用的编程语言包括梯形图、指令表和结构化文本。
梯形图是最常见的编程语言，它通过图形化的方式表示程序逻辑。
指令表是一种类似于汇编语言的编程语言，适用于简单的控制任务。
结构化文本是一种类似于C语言的编程语言，适用于复杂的控制任务。
二、PLC实验技巧1. 实验前的准备工作在进行PLC实验之前，我们需要进行一些准备工作。
首先，了解实验的目的和要求，明确实验的步骤和流程。
其次，检查实验所需的硬件设备和软件工具是否齐全，并确保它们的正常运行。
最后，阅读实验指导书和相关资料，熟悉实验的背景知识和操作方法。
2. 实验中的注意事项在进行PLC实验时，我们需要注意以下几点。
首先，遵守实验室的安全规定，佩戴好个人防护装备，确保实验过程的安全。
其次，仔细阅读实验指导书，按照要求进行实验操作，避免操作错误。
最后，及时记录实验数据和结果，以便后续分析和总结。
3. 实验后的分析与总结实验完成后，我们需要对实验数据和结果进行分析与总结。
首先，比较实验结果与预期结果，找出差异和原因。
其次，根据实验数据和结果，总结实验中的经验和教训，提出改进的建议。

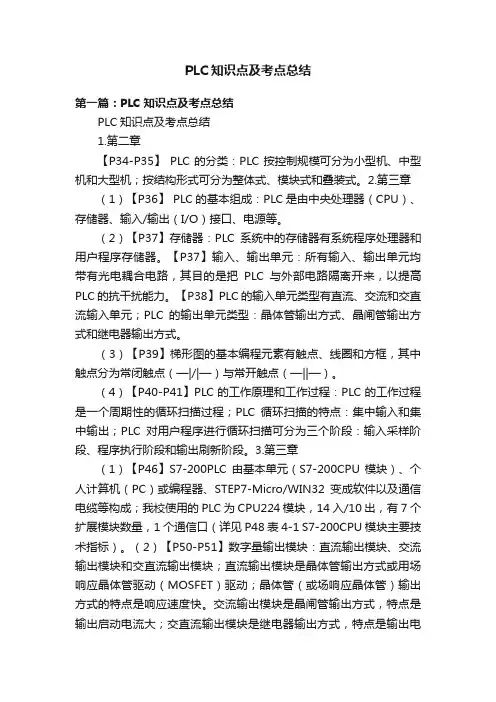

PLC知识点及考点总结第一篇：PLC知识点及考点总结PLC知识点及考点总结1.第二章【P34-P35】PLC的分类：PLC按控制规模可分为小型机、中型机和大型机；按结构形式可分为整体式、模块式和叠装式。
2.第三章（1）【P36】 PLC的基本组成：PLC是由中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等。
（2）【P37】存储器：PLC系统中的存储器有系统程序处理器和用户程序存储器。
【P37】输入、输出单元：所有输入、输出单元均带有光电耦合电路，其目的是把PLC与外部电路隔离开来，以提高PLC的抗干扰能力。
【P38】PLC的输入单元类型有直流、交流和交直流输入单元；PLC的输出单元类型：晶体管输出方式、晶闸管输出方式和继电器输出方式。
（3）【P39】梯形图的基本编程元素有触点、线圈和方框，其中触点分为常闭触点（—|/|—）与常开触点（—||—）。
（4）【P40-P41】PLC的工作原理和工作过程：PLC的工作过程是一个周期性的循环扫描过程；PLC循环扫描的特点：集中输入和集中输出；PLC对用户程序进行循环扫描可分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。
3.第三章（1）【P46】S7-200PLC由基本单元（S7-200CPU模块）、个人计算机（PC）或编程器、STEP7-Micro/WIN32变成软件以及通信电缆等构成；我校使用的PLC为CPU224模块，14入/10出，有7个扩展模块数量，1个通信口（详见P48表4-1 S7-200CPU模块主要技术指标）。
（2）【P50-P51】数字量输出模块：直流输出模块、交流输出模块和交直流输出模块；直流输出模块是晶体管输出方式或用场响应晶体管驱动（MOSFET）驱动；晶体管（或场响应晶体管）输出方式的特点是响应速度快。
交流输出模块是晶闸管输出方式，特点是输出启动电流大；交直流输出模块是继电器输出方式，特点是输出电流大，可带交流、直流负载，适应性强，但响应速度慢。
电气控制与PLC应用技术课程总复习知识要点————————————————————————————————作者：————————————————————————————————日期：《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。
例1：将二进制数（1010）2转换成十进制数。
解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2：将八进制数531.6转换成十进制数。
解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。
（1）整数部分转换方法：除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
（2）小数部分转换方法：乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。
解:(1)整数部分12÷2=6 除基取余数0(LSD) 6÷2=3 除基取余数0 3÷2=1 除基取余数1 1÷2=0 除基取余数1(MSD) 整数部分为:1100 (2)小数部分0.24×2=0.48 乘基取整0(N-1) 0.48×2=0.96 乘基取整0 0.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。
1、PLC有那些特点？可靠性高，抗干扰能力强；通用性强，使用方便；采用模块化结构，使系统组合灵活方便；编程语言简单、易学，便于掌握；系统设计周期短、对生产工艺改变适应性强；安装简单、调试方便、维护工作量小。
2、为什么可编程控制器中的触点可以使用无穷多次？可编程控制器中的触点是软开关，通过对它的程序定义可对其赋予不同的功能，当程序改变时，触点仍然可用，所以说可编程控制器的触点可以使用无穷多次。
3、PLC有那些编程语言？PLC编程语言主要由两大类：一是采用字符表达方式的编程语言，二是采用图形符号表达方式的编程语言。
常见的PLC 编程语言主要由：梯形图语言：以图形方式表达触点和线圈以及特殊指令块的梯级。
；语句表语言：类似于汇编程序的助记符编程表达方式。
；逻辑图语言：类似于数字逻辑电路结构的编程语言，由与门、或门、非门、定时器、计数器、触发器等逻辑符号组成。
；功能表图语言：又称状态转移图语言，它不仅仅是一种语言，更是一种组织控制程序的图形化方式，对于顺序控制系统特别适用。
4、开关量有哪些输出方式，用法。
PLC开关量输出接口按输出开关器件的种类不同，主要有三种类型：继电器输出、晶体管输出和双向晶闸管输出。
继电器输出接口可驱动交流或直流负载，但其响应时间长，动作频率低；晶体管输出和双向晶闸管输出接口的响应速度快，动作频率高，但晶体管输出只能用于驱动直流负载，而双向晶闸管输出只能用于驱动交流负载。
5、PLC工作原理与工作方式。
PLC的工作原理：（1）PLC采用的是周期性循环扫描的工作方式。
（2）PLC的工作过程分为：输入采样、程序执行和输出刷新三个阶段。
6、PLC软件程序,组成。
PLC的软件系统由系统程序和用户程序两大部分组成。
系统程序由PLC的制造企业编制，固化在PROM或EPROM中，安装在PLC上，随产品提供给用户。
系统程序包括系统管理程序、用户指令解释程序和供系统调用的标准程序模块等。
用户程序是根据生产过程控制的要求由用户使用制造企业提供的编程语言自行编制的应用程序。

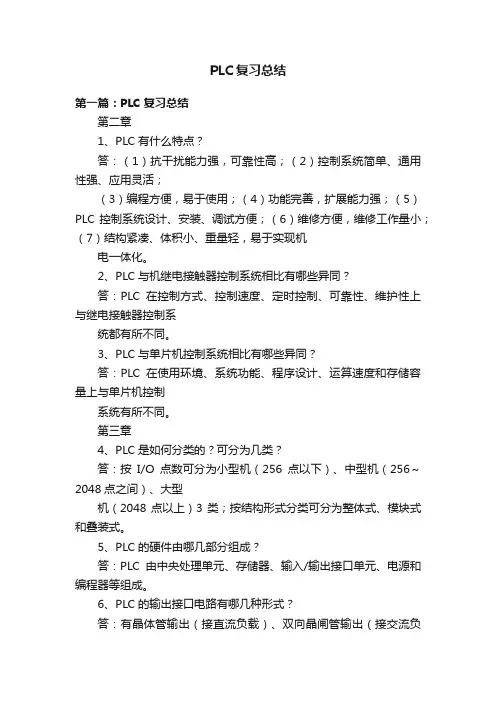

PLC复习总结第一篇：PLC复习总结第二章1、PLC有什么特点？答：（1）抗干扰能力强，可靠性高；（2）控制系统简单、通用性强、应用灵活；（3）编程方便，易于使用；（4）功能完善，扩展能力强；（5）PLC控制系统设计、安装、调试方便；（6）维修方便，维修工作量小；（7）结构紧凑、体积小、重量轻，易于实现机电一体化。
2、PLC与机继电接触器控制系统相比有哪些异同？答：PLC在控制方式、控制速度、定时控制、可靠性、维护性上与继电接触器控制系统都有所不同。
3、PLC与单片机控制系统相比有哪些异同？答：PLC在使用环境、系统功能、程序设计、运算速度和存储容量上与单片机控制系统有所不同。
第三章4、PLC是如何分类的？可分为几类？答：按I/O点数可分为小型机（256点以下）、中型机（256～2048点之间）、大型机（2048点以上）3类；按结构形式分类可分为整体式、模块式和叠装式。
5、PLC的硬件由哪几部分组成？答：PLC由中央处理单元、存储器、输入/输出接口单元、电源和编程器等组成。
6、PLC的输出接口电路有哪几种形式？答：有晶体管输出（接直流负载）、双向晶闸管输出（接交流负载）、继电器输出（接交流负载）三种形式。
7、PLC的常用编程语言有哪几种？（简答、填空）答：有梯形图、语句表、功能块图、结构化文本、顺序功能图五种。
8、什么叫PLC的扫描工作方式？（选择）答：PLC采用集中采样、集中输出、周期性循环扫描的工作方式。
9、PLC执行程序的过程分为几个部分？答：分为输入采样阶段、程序执行阶段、输出刷新阶段。
10、PLC扫描周期的长短主要取决于哪几个因素？答：（1）CPU执行指令的速度；（2）执行每条指令占用的时间；（3）程序中指令条数的多少。
11、PLC主要性能指标有哪些？答：有l/O点数、存储容量、扫描速度、指令条数、内部寄存器、功能模块。
第二篇：PLC复习总结S7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是在1969年研制出来的。

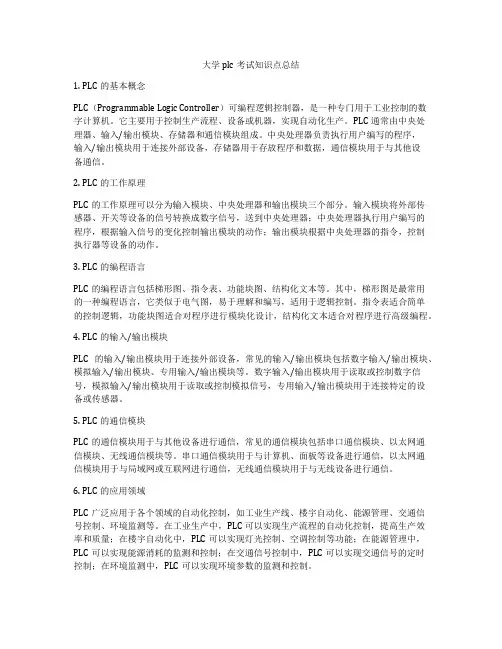

大学plc考试知识点总结1. PLC的基本概念PLC（Programmable Logic Controller）可编程逻辑控制器，是一种专门用于工业控制的数字计算机。
它主要用于控制生产流程、设备或机器，实现自动化生产。
PLC通常由中央处理器、输入/输出模块、存储器和通信模块组成。
中央处理器负责执行用户编写的程序，输入/输出模块用于连接外部设备，存储器用于存放程序和数据，通信模块用于与其他设备通信。
2. PLC的工作原理PLC的工作原理可以分为输入模块、中央处理器和输出模块三个部分。
输入模块将外部传感器、开关等设备的信号转换成数字信号，送到中央处理器；中央处理器执行用户编写的程序，根据输入信号的变化控制输出模块的动作；输出模块根据中央处理器的指令，控制执行器等设备的动作。
3. PLC的编程语言PLC的编程语言包括梯形图、指令表、功能块图、结构化文本等。
其中，梯形图是最常用的一种编程语言，它类似于电气图，易于理解和编写，适用于逻辑控制。
指令表适合简单的控制逻辑，功能块图适合对程序进行模块化设计，结构化文本适合对程序进行高级编程。
4. PLC的输入/输出模块PLC的输入/输出模块用于连接外部设备，常见的输入/输出模块包括数字输入/输出模块、模拟输入/输出模块、专用输入/输出模块等。
数字输入/输出模块用于读取或控制数字信号，模拟输入/输出模块用于读取或控制模拟信号，专用输入/输出模块用于连接特定的设备或传感器。
5. PLC的通信模块PLC的通信模块用于与其他设备进行通信，常见的通信模块包括串口通信模块、以太网通信模块、无线通信模块等。
串口通信模块用于与计算机、面板等设备进行通信，以太网通信模块用于与局域网或互联网进行通信，无线通信模块用于与无线设备进行通信。
6. PLC的应用领域PLC广泛应用于各个领域的自动化控制，如工业生产线、楼宇自动化、能源管理、交通信号控制、环境监测等。
在工业生产中，PLC可以实现生产流程的自动化控制，提高生产效率和质量；在楼宇自动化中，PLC可以实现灯光控制、空调控制等功能；在能源管理中，PLC可以实现能源消耗的监测和控制；在交通信号控制中，PLC可以实现交通信号的定时控制；在环境监测中，PLC可以实现环境参数的监测和控制。

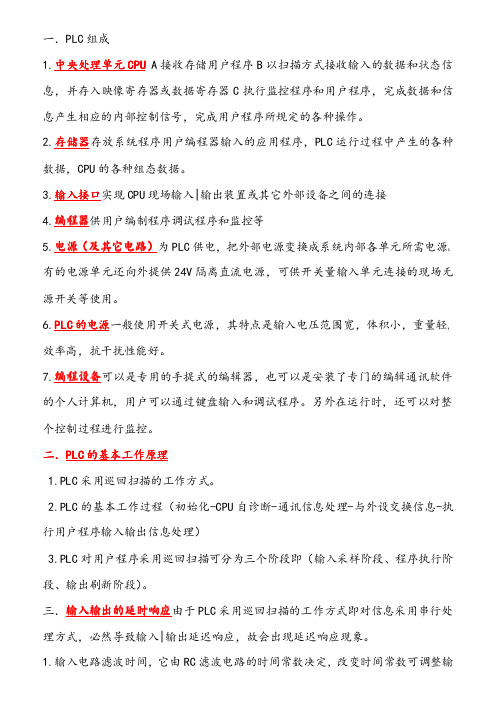

一．PLC组成A接收存储用户程序B以扫描方式接收输入的数据和状态信息，并存入映像寄存器或数据寄存器C执行监控程序和用户程序，完成数据和信息产生相应的内部控制信号，完成用户程序所规定的各种操作。
存储器存放系统程序用户编程器输入的应用程序，PLC运行过程中产生的各种数据，CPU的各种组态数据。
实现CPU现场输入|输出装置或其它外部设备之间的连接供用户编制程序调试程序和监控等电源（及其它电路）为PLC供电，把外部电源变换成系统内部各单元所需电源。
有的电源单元还向外提供24V隔离直流电源，可供开关量输入单元连接的现场无源开关等使用。
一般使用开关式电源，其特点是输入电压范围宽，体积小，重量轻，效率高，抗干扰性能好。
可以是专用的手提式的编辑器，也可以是安装了专门的编辑通讯软件的个人计算机，用户可以通过键盘输入和调试程序。
另外在运行时，还可以对整个控制过程进行监控。
1.PLC采用巡回扫描的工作方式。
2.PLC的基本工作过程（初始化-CPU自诊断-通讯信息处理-与外设交换信息-执行用户程序输入输出信息处理）3.PLC对用户程序采用巡回扫描可分为三个阶段即（输入采样阶段、程序执行阶段、输出刷新阶段）。
三．由于PLC采用巡回扫描的工作方式即对信息采用串行处理方式，必然导致输入|输出延迟响应，故会出现延迟响应现象。
1.输入电路滤波时间，它由RC滤波电路的时间常数决定，改变时间常数可调整输入延迟时间2.输出电路的滞后时间，它与输出电路的输出方式有关。
3.PLC循环扫描的工作方式。
4.PLC对采样输出刷新的集中处理方式。
5.用户程序中语句的安排。
最短响应时间=输入延迟时间+一个扫描周期+输出延迟时间四．梯形图语言、助记符（指令表）语言、功能图语言、顺序控制功能图语言、高级编程语言。
五．指针包括分支用的指针和中断用的指针1.中断指针用来说明某一中断源的中断程序入口标号（输入中断指针、定时器中断指针、高速计数器中断指针）。
２.分支用指针（Ｐ）用来表示跳转指令的跳转目标和子程序调用指令的子程序入口地址中断源有36七．程序流程控制、传送和比较、四则逻辑运算、循环移位、数据处理、逻辑处理八． 1.位原件KXO 2.数据寄存器（D)3。
1.数控技术：NC，它是利用数字化的信息对机床运动及加工过程进行控制的一种方法，简称数控。
2计算机数控装置：CNC，是用计算机实现数控所需的所有运算、控制功能和其他辅助功能的方法。
3.数控机床的组成：数控机床由输入输出设备、数控装置、伺服系统、测量反馈装置和机床本体组成。
4.数控机床的分类：按照加工轨迹分类：点位控制数控机床、直线控制数控机床、轮廓控制数控机床；按照控制方式分类：开环控制数控机床、闭环控制数控机床、半闭环控制数控机床；按照加工方式分类：金属切削类、金属成型类、特种加工4、数控机床的适用范围：多品种、小批量（500以下）5、DNC、FMS、CIMS、(CAD、CAPP、CAM、CAE)DNC（计算机直接数控系统）：就是使用一台通用计算机直接控制和管理群数控机床进行零件加工或装配的系统,也称计算机群控系统。
FMS（柔性制造系统）：是一组数控机床和其他自动化的工艺设备，由计算机信息控制系统和物料自动储运系统有机结合的整体。
柔性制造系统由加工、物流、信息流三个子系统组成，在加工自动化的基础上实现物料流和信息流的自动化。
CIMS（计算机集成制造系统）：CIMS是通过计算机硬软件，并综合运用现代管理技术、制造技术、信息技术、自动化技术、系统工程技术。
将企业生产全部过程中有关的人、技术、经营管理三要素及其信息与物流有机集成并优化运行的复杂的大系统6、FMS组成、CIMS组成FMS一般由加工、物流、信息流三个子系统组成。
CIMS包含四个应用分系统和两个支撑分系统；四个应用分系统是：管理信息系统、工程设计系统、质量保证系统统和制造自动化系统两个支撑分系统是：数据库和通信网络7、数控系统与装置数控系统是由数控程序、输入输出设备、CNC装置、可编程控制器(PLC)、主轴驱动装置和进给驱动装置(包括检测装置)等组成，有时也称为CNC系统。
数控装置是数控机床的核心。
CNC系统的核心是CNC装置，CNC装置由硬件和软件组成。
简答题（每题5分）1.什么是可编程控制器？它的特点是什么？可编程序控制器（）简称或。
是一种工业控制装置，是可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。
特点是：无触点免配线，可靠性高、抗干扰能力强。
控制系统结构简单，功能完善，通用性强，扩展方便；编程简单、使用方便、柔性好；可实现逻辑控制、过程控制和运动控制一体化，可以方便、灵活地组合成各种不同规模和要求的控制系统。
系统的设计、安装、调试方便，工作量少，周期短。
维修工作量小，维护方便；体积小，重量轻，能耗低,易于实现机电一体化。
2.为提高的抗干扰能力，在其软件、硬件方面都采取了那些重要措施？采用无触点电子开关代替继电器触头；用软件程序代替硬接线；硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施；软件上采用数字滤波、故障诊断等措施；采用循环扫描的工作方式；等电路.结构上采用密封、防尘、抗振等措施；采用模块式结构。
3.什么是反接制动？什么是能耗制动？各有什么特点与适应什么场合？电源反接制动：制动时，当电动机断电后，再给电动机定子绕组加一个与原电源相序相反的电源，使定子绕组产生的旋转力矩与转子转动方向相反，从而实现快速停车。
特点是制动迅速，效果好，冲击大，通常仅适用于10以下的小容量电动机。
能耗制动：制动时，在定子绕组中任两相通入直流电，形成固定（静止）磁场，与旋转中的转子感应电流相互作用，产生制动转矩，制动时间控制由时间继电器完成。
特点是具有消耗能量少、制动电流小等优点，但需要直流电源，控制电路复杂。
通常能耗制动适用于电动机容量较大和起制动频繁的场合，反接制动适用于容量小而制动要求迅速的场合。
4.在复杂的电气控制中，采用控制与传统的继电器控制有哪些优越性？采用无触点电子开关代替继电器触头；用软件程序代替硬接线；由于串行工作方式，可以避免继电器接触器控制中触点竞争和时序失配的问题；可靠性高、逻辑功能强、体积小。
理论复习一、是非题：(在你认为对的题后括号内打“√”，错的打“x”，共30分)1、计算机犯罪的形式是未经授权而非法入侵计算机系统，复制程序或数据文件。
2、系列使用指令进行无协议通讯时，数据发送完成后M8122自动置“1”。
X3、在爆炸危险场所，如有良好的通风装置，能降低爆炸混合物的浓度，场所危险等级可降低。
4、22的两个输入点可以接热电偶或热电阻。
5、绘制电气原理图时，通常把主线路和辅助线路分开，主线路画在辅助线路的左侧或下部。
X6、触摸屏属于绝对定位系统，鼠标输入相对定位系统。
7、变频器与之间485通信属于半双工通信。
8、61131-3标准定义了两种图形化语言和三种文本语言。
x9、维护企业信誉是企业诚实守信的内在要求。
10、市场经济条件下，职业道德最终将对企业起到提高竞争力的作用。
11、为了促进企业的规范化发展，需要发挥企业文化的自律功能。
12、人机界面是人与机器交换信息的设备。
13、差模信号是两输入信号之差，共模信号则是二者的算术平均值。
X14、理想运算放大器的两输入端之间的电压差为零，即虚断。
X15、没有中断控制功能。
X16、集成运算放大器只能放大交流信号。
x17、触摸屏的尺寸是5．7寸，指的是对角线。
18、24是模拟量输出单元。
19、将放大器输出信号的全部或部分通过某种方式回送到输入端，这个信号叫做反馈信号。
20、梯形图编程中触点不能放在线圈的左边。
X21、并行通信比串行通信速率快，将取代串行通信。
X22、梯形图编程中触点不能放在线圈的左边。
X23、61131-3软件模型是一种分层结构。
（的标准定义）24、计算机与打印机之间的传输通信属于半双工通信。
x25、的用户程序是逐条执行的，执行结果依次放入输入映像寄存器。
x26、没有计数功能。
x27、22的两个输入点可以接热电偶或热电阻。
28、开环控制系统可以消除偏差。
x29、电气测绘时，应避免大拆大卸，对去掉的线头应不作记号。
X30、的英文写法是。
湖北理工学院P L C复习
内容
This model paper was revised by the Standardization Office on December 10, 2020
1、接触器、熔断器、断路器、刀开关、热继电器、电磁式中间继电器、时间继电器的
文字符号和图形符号，具体作用是什么
用来频繁的接通，切断电动机主回路或大容量控制电路
的一种控制电路。
在低压配电系统中起安全
保护作用的一种电器
断路器是一种很基本的低压电器，具有过载，短路和欠电压保护功能，有保护线路和电源的能力
2、低压电器的定义
工作电压在直流1500V，交流1200v以下的电路中起通断保护控制或调节作用的电器。
3、星三角起动的作用
限制启动电流
启动时先将电动机定子绕组接成Y型，这是加在电动机每个绕组上的电压为电源电压额定值的1/根号3，从而其转动转矩为三角形接法时直接启动转矩的1/3，启动电流
降为三角形链接直接启动电流的1/3，减少了启动电流对电网的影响。
4、接触器的原理和结构组成，断路器具有哪些保护功能
原理：利用电磁原理通过控制电路的控制和可动衔铁的运动来带动触头控制主电路通断。
结构：磁系统，触头系统，灭弧系统，释放弹簧机构，辅助触点，和底座等装置。
保护功能：断路器是一种基本的低压电器，具有短路，过载，欠压保护，有保护线路和电源的能力。
5、时间继电器的两种类型，它们的触点和线圈的动作关系要求能判断。
通电延时：线圈得电后，触点经延时后才动作
断电延时：线圈得电时，触点瞬时动作，线圈失电时，触点延时复位
6、电气控制系统图包括哪几种图
电气原理图电器元件布置图电气安装接线图
7、PLC的内部软元件的符号、名称及特点，要知道哪些是位元件哪些是字元件
输入继电器X （位元件）只能由外部电路驱动，内部常开常闭触点可以无数次调用，只能通过X输入外部信号，8进制
输出继电器Y（位元件）线圈可以出现在程序中，触点可以无数次调用，软件执行结果只能通过Y驱动外部电路，8进制
辅助继电器M（位元件） 10进制，既不能接受外部输入信号，也不能直接驱动外部负载，作用类似于中间继电器，触点可以无数次调用
状态器S（位元件）采用10进制编号。
与步进指令STL配合使用。
定时器T（字元件）三个存储单元使用一个元件号，不同类型的定时器有不同脉宽的时钟脉冲，反应了定时器的定时精度。
计数器C（字元件）有16位和32位，技术信号来自可编程控制器的外部，使用时要先复位
数据寄存器D（字元件）每个数据寄存器都为16位，最高位为符号位
指针P/I 16位2进制
8、PLC采用集中采样和集中输出的周期性循环扫描工作方式
9、PLC的型号的含义，点数、输出方式等
10、特殊辅助继电器M8000、M8002、M8011、M8012、M8013、M8028的定义和作用
M8000运行监视继电器，plc运行时M8000得电，plc停止时M8000失电
M8002初始化脉冲辅助继电器，只在PLC运行的一个周期内得电，其余均断电
M8011，M8012，M8013继电器分别提供10ms,100ms和1s 的时钟脉冲，可用于延时的扩展等。
M8028当为on时，可以当做10ms
11、PLC基本指令的具体定义和使用，PLS、PLF、ANB、ORB、SET、RST、LD、LDI等
PLS上升沿微分输出指令
PLF下降沿微分输出指令
当检测到输入信号的上升沿或下降沿时，被操作的元件产生一个脉宽为一个扫描周期的脉冲输出信号。
ANB并联电路块指令
ORB串联电路块指令
SET置位指令使元件状态为ON并保持
RST复位指令使位元件状态为off，并保持对字元件清零
LD常开触点与左母线链接的指令
LDI常闭触点与左母线链接的指令
12、PLC常见的编程语言有哪几种
梯形图功能块图为图形语言，结构块控制程序流程图为顺序功能图，指令表和结构文本为文语言。
13、看梯形图写指令表，重点掌握选择系列和并行系列的状态流程图和指令表的互换，
实验六基本指令的训练中的梯形图能写成指令表。
(16)
14、实验六基本指令的训练中的梯形图要能画出时序图（分频梯形图、定时器构成的震
荡程序）
15、电气控制线路的设计，要求能画出两台电机先起先停和电机一键起停和的控制线路
图和动力回路图
16、程序设计方面MOV指令实现星三角起动的程序，电机自动两地往返运动的程序，电
机正反转及能耗制动的程序（要求能用普通梯形图和状态流程图两种方法都能设计），会写I/O分配表
17、PLC的位元件如何组成字元件
16个连续的位组成一个字
题型：填空、判断、看梯形图写指令表、
画时序图、电气控制图设计、梯形图设计。
