空调系统的电气控制(详)

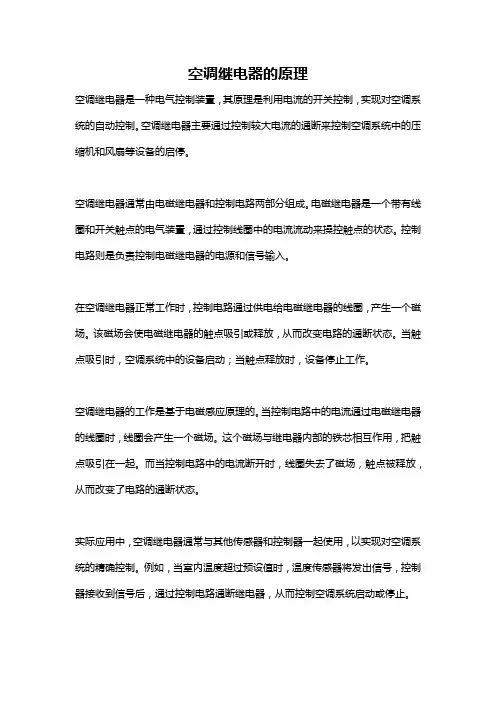

空调继电器的原理空调继电器是一种电气控制装置，其原理是利用电流的开关控制，实现对空调系统的自动控制。

空调继电器主要通过控制较大电流的通断来控制空调系统中的压缩机和风扇等设备的启停。

空调继电器通常由电磁继电器和控制电路两部分组成。

电磁继电器是一个带有线圈和开关触点的电气装置，通过控制线圈中的电流流动来操控触点的状态。

控制电路则是负责控制电磁继电器的电源和信号输入。

在空调继电器正常工作时，控制电路通过供电给电磁继电器的线圈，产生一个磁场。

该磁场会使电磁继电器的触点吸引或释放，从而改变电路的通断状态。

当触点吸引时，空调系统中的设备启动；当触点释放时，设备停止工作。

空调继电器的工作是基于电磁感应原理的。

当控制电路中的电流通过电磁继电器的线圈时，线圈会产生一个磁场。

这个磁场与继电器内部的铁芯相互作用，把触点吸引在一起。

而当控制电路中的电流断开时，线圈失去了磁场，触点被释放，从而改变了电路的通断状态。

实际应用中，空调继电器通常与其他传感器和控制器一起使用，以实现对空调系统的精确控制。

例如，当室内温度超过预设值时，温度传感器将发出信号，控制器接收到信号后，通过控制电路通断继电器，从而控制空调系统启动或停止。

此外，空调继电器还具有过流保护功能。

当继电器中的电流超过原设定的阈值时，继电器将自动断开电路，以保护空调系统和继电器本身的安全。

总的来说，空调继电器通过磁场的控制，实现对空调系统中设备的启停。

其原理是利用电流的通断来控制电磁继电器的触点状态，并通过控制电路与其他传感器和控制器相结合，实现对空调系统的精确控制。

同时，空调继电器还具有过流保护功能，能够保护空调系统和继电器本身的安全运行。

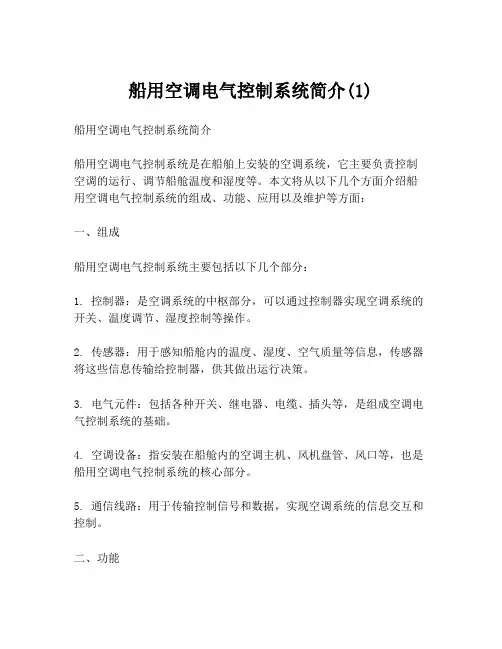

船用空调电气控制系统简介(1)船用空调电气控制系统简介船用空调电气控制系统是在船舶上安装的空调系统，它主要负责控制空调的运行、调节船舱温度和湿度等。

本文将从以下几个方面介绍船用空调电气控制系统的组成、功能、应用以及维护等方面：一、组成船用空调电气控制系统主要包括以下几个部分：1. 控制器：是空调系统的中枢部分，可以通过控制器实现空调系统的开关、温度调节、湿度控制等操作。

2. 传感器：用于感知船舱内的温度、湿度、空气质量等信息，传感器将这些信息传输给控制器，供其做出运行决策。

3. 电气元件：包括各种开关、继电器、电缆、插头等，是组成空调电气控制系统的基础。

4. 空调设备：指安装在船舱内的空调主机、风机盘管、风口等，也是船用空调电气控制系统的核心部分。

5. 通信线路：用于传输控制信号和数据，实现空调系统的信息交互和控制。

二、功能船用空调电气控制系统的主要功能包括以下几个方面：1. 温度控制：控制空调系统的温度，使船舱内的温度保持在船员舒适的范围之内。

2. 湿度控制：根据船舱内的湿度情况，通过调节空调系统的湿度控制器，让船舱内的湿度保持在适宜的范围内。

3. 空气循环：通过风机盘管、风口等设备，将舱内空气循环，保证舱内空气流通，减少二氧化碳的积累。

4. 空气净化：安装空气过滤器等设备，使进入船舱的空气经过净化处理，避免船舱内的异味和细菌繁殖。

5. 能源管理：通过控制器，对空调系统的能源进行管理，使其在保证船员舒适的前提下，尽可能地节约能源。

三、应用船舶上空调电气控制系统适用于各种类型的船舶，例如客船、货轮、油轮等。

尤其对于需要长期驻留在海上，航行条件严酷的船舶，空调电气控制系统的实用性日益显示出来。

四、维护船用空调电气控制系统是一个比较复杂的系统，需要进行定期维护和检修。

建议船舶管理员根据空调系统运行情况，制定相应的维护计划，每隔一段时间进行系统检查和保养，及时发现和解决问题。

总之，船用空调电气控制系统已经成为船舶上必不可少的设备之一。

空调的安装、调试及其与电气安装的配合范本一、介绍空调作为现代家居生活中必不可少的电器设备之一，不仅提供了舒适的室内温度，还能有效调节空气湿度，改善空气质量。

然而，空调的正常运行离不开正确的安装和调试，并且需要与电气安装进行配合，以保证其安全、高效的运行。

本文将对空调的安装、调试及其与电气安装的配合进行详细介绍。

二、空调的安装1. 安装位置选择首先要选择合适的安装位置。

一般来说，空调的室内机应安装在离地面1.8-2.5米的位置，避免直接吹向人体，防止感冒。

室外机应选择安装在通风良好且无遮挡物的地方，可以将排出的热空气迅速散发。

2. 安装过程及注意事项（1）固定室内机：将室内机的支架固定在墙面上，确保室内机稳固不动。

注意安装室内机时要避免与电线、水管等其他设备相互干扰。

（2）管路连接：按照生产厂商提供的说明书进行管路连接，确保连接牢固，并且不得有漏气情况。

注意检查连接点是否有松动，必要时使用胶带进行加固。

（3）室外机安装：将室外机放置在固定底座上，避免直接与地面接触，并保持稳定。

室外机与室内机之间的管路应保持一定的坡度，以方便排水。

（4）电源接线：根据电气安装设计进行电源接线，确保安全可靠。

接线时应注意标准化的颜色搭配，正确连接。

三、空调的调试1. 开机前准备在空调正式启用之前，需要进行一些准备工作，确保空调正常运行。

首先，检查所有的管路连接是否牢固，有无漏气情况，必要时进行重新紧固；其次，检查室内机和室外机的电源接线是否正常。

2. 调试过程及注意事项（1）开机运行：将空调的电源开关调至“ON”位置，观察室内机的运行是否正常。

注意观察室内机是否有异常噪音或异味，若有应及时关机检修。

（2）温度设定：根据实际需求，设定合适的温度。

一般来说，夏季室内温度设定在24-26摄氏度为宜，冬季为18-20摄氏度。

（3）风速调节：根据个人喜好，调节室内机的风速。

一般有低风、中风、高风三个档位可供选择，可以根据实际需求进行调整。

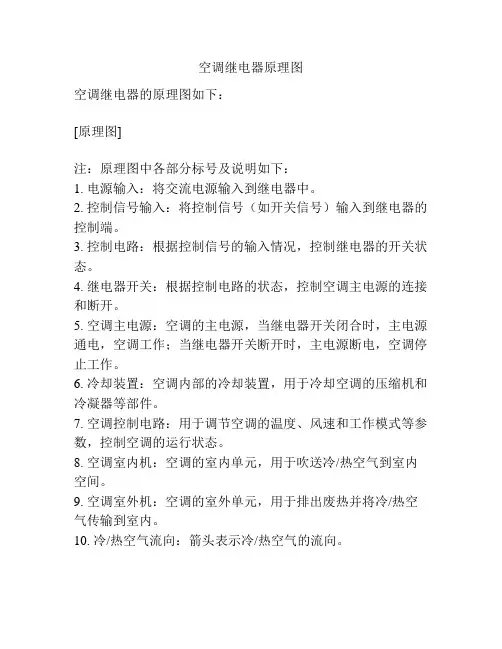

空调继电器原理图
空调继电器的原理图如下：
[原理图]
注：原理图中各部分标号及说明如下：
1. 电源输入：将交流电源输入到继电器中。

2. 控制信号输入：将控制信号（如开关信号）输入到继电器的控制端。

3. 控制电路：根据控制信号的输入情况，控制继电器的开关状态。

4. 继电器开关：根据控制电路的状态，控制空调主电源的连接和断开。

5. 空调主电源：空调的主电源，当继电器开关闭合时，主电源通电，空调工作；当继电器开关断开时，主电源断电，空调停止工作。

6. 冷却装置：空调内部的冷却装置，用于冷却空调的压缩机和冷凝器等部件。

7. 空调控制电路：用于调节空调的温度、风速和工作模式等参数，控制空调的运行状态。

8. 空调室内机：空调的室内单元，用于吹送冷/热空气到室内空间。

9. 空调室外机：空调的室外单元，用于排出废热并将冷/热空气传输到室内。

10. 冷/热空气流向：箭头表示冷/热空气的流向。

以上是空调继电器的原理图及各部分说明，具体电路细节可根据具体型号和制造商进行调整。

变频空调电气控制设计目录绪论31.1 实训背景来源与其探究意义31.2 空调器控制技术开展概况44671.3 用主要设计容7第 2 章方案论证92.1 空调器电控系统总设计方案92.2 空调器压缩机控制方案91112132.3 温度控制方案选择142.4 本章小结14第 3 章变频空调器电控系统设计163.1 电控系统总体结构163.2 室机组设计171718183.3 室外机组设计2020212223233.4 温度检测电路243.5 变频电路设计253.6 本章小结26第 4 章模糊控制器的设计274.1 模糊控制的根本原理274.2 变量模糊化274.3 模糊控制规那么确实定2930304.4 基于模糊推理的自调器PID控制器314.5 PID控制器参数自整定原那么324.6 模糊控制器的仿真334.7 本章小结34结论36致 37参考资料38绪论1.1 实训背景来源与其探究意义空调是空气调节器的简称，它的作用是通过空调器对室空气进展处理，使它的温度、湿度、气流速度和干净度到达所需的要求，为人们提供舒适生活条件和为生产工艺提供一定的环境条件效劳。

空调器一般有冷风型空调器、电热冷风型空调器、热泵型空调器几种。

冷风型空调器只能用于降温调节；电热冷风型空调器一般是在原冷风型空调器上进展局部改进，增加电热局部而成；热泵型冷热两用空调是目前普遍采用的空调器。

制冷循环中，低温低压的液态制冷剂在蒸发器处吸收热量而汽化，经压缩机压缩成为高压、高温气体，在冷凝器散热冷凝成液态制冷剂，然后又经毛细管(或膨胀阀)降压节流成为低压、低温状态，如此反复循环，就可将室的热量排到室外，并通过室的风扇将冷却后的空气均匀地分布到室。

制热时，制冷剂的循环与此相反。

温度控制技术是热泵型冷热两用空调中最主要的控制技术，一个完整的温度控制系统主要包括三局部：温度传感器、温度控制器和温度调节器。

传统空调器的温度控制是通过温度传感器感受室温度变化来控制压缩机的运行和停止的，风扇那么在设定的速度下工作，这会造成受控环境温度变化较大，使人们在使用空调时仍不断感受到冷热的变化。

空调器的主要组成部分
空调器主要由制冷循环系统、空气循环系统、电气控制系统和壳体结构四部分组成。

1．制冷循环系统：
由压缩机、冷凝器、毛细管、蒸发器和干燥器、消音器、过滤器等，采用热泵型循环系统的还有电磁换向阀、单向阀，封闭循环系统内填充制冷剂R22。

2．空气循环系统：
由室内机用贯流风机、离心风机、出风栅、滤尘网和出风口，室外机用轴流风机等。

3 ．电气控制系统：
分体式空调器的电气控制电路采用微电脑程序控制，主要控制功能有：温度自动调节控制，室内机显示控制、压缩机延时起动控制、风速自动切换控制、定时开停控制、冷风防止控制、高负荷防止控制、自动除霜控制、过电流保护控制、电磁换向阀控制、室外风量自动调节控制。

4 ．壳体结构：
窗式空调器的外箱壳体结构由箱体、底盘与面板组成，箱体一般0．8~1mm厚冷轧薄钢板弯制而成，在箱体两侧开有散热百叶窗，进风冷却冷凝器。

箱体表面经喷漆处理，制造箱体的薄钢板也经过防锈处理，窗式空调器的底盘用于安装整个空调器系统。

常规电制冷系统压缩机
家用、商用中央空调常用的压缩机形式有活塞式、旋转式（也称转子式）、涡旋式三种。

1）压缩机的输入功率：1马力（HP）=2735W 常见的功率单位是英制单位-马力，经常用1匹、1.5匹等来区分压缩机。

2）活塞式压缩机：使用历史最长的压缩机，工作效率较低、抗液击性能差、震动噪音大；已逐渐退出市场。

3）旋转式压缩机：工作效率较高、抗液击性能较好，震动噪音小；是三匹及以下功率最常用的压缩机。

4）涡旋式压缩机：工作功率高、抗液击性能好、震动噪音小；是4匹及以上功率最常用的压缩机。

关键词：压缩机、冷凝器、毛细管、蒸发器。

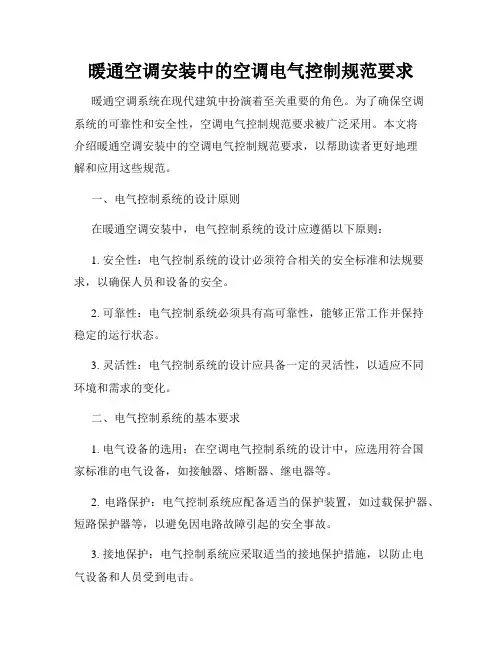

暖通空调安装中的空调电气控制规范要求暖通空调系统在现代建筑中扮演着至关重要的角色。

为了确保空调系统的可靠性和安全性，空调电气控制规范要求被广泛采用。

本文将介绍暖通空调安装中的空调电气控制规范要求，以帮助读者更好地理解和应用这些规范。

一、电气控制系统的设计原则在暖通空调安装中，电气控制系统的设计应遵循以下原则：1. 安全性：电气控制系统的设计必须符合相关的安全标准和法规要求，以确保人员和设备的安全。

2. 可靠性：电气控制系统必须具有高可靠性，能够正常工作并保持稳定的运行状态。

3. 灵活性：电气控制系统的设计应具备一定的灵活性，以适应不同环境和需求的变化。

二、电气控制系统的基本要求1. 电气设备的选用：在空调电气控制系统的设计中，应选用符合国家标准的电气设备，如接触器、熔断器、继电器等。

2. 电路保护：电气控制系统应配备适当的保护装置，如过载保护器、短路保护器等，以避免因电路故障引起的安全事故。

3. 接地保护：电气控制系统应采取适当的接地保护措施，以防止电气设备和人员受到电击。

4. 控制信号传输：控制信号传输应采用稳定可靠的方式，如有线传输或无线传输，以确保控制信号的准确传递。

5. 控制方式选择：根据具体的需求和系统特点，选择合适的控制方式，如手动控制、自动控制或远程控制等。

三、空调电气控制的具体规范要求1. 电气线路的布置：电气线路的布置应符合电气规范和建筑设计要求，避免与其他设备和材料发生干扰。

2. 负荷计算：根据空调系统的负荷和功率需求，合理计算电气设备的容量和数量，以确保电气系统能够满足系统的供电要求。

3. 电气设备安装：电气设备的安装应符合相关标准和要求，确保设备的稳定性和可靠性。

4. 控制逻辑设计：控制逻辑设计应合理灵活，确保系统运行的稳定和高效。

5. 故障检测与保护：电气控制系统应配备故障检测和保护功能，及时发现和处理电气故障，防止故障扩散和系统崩溃。

6. 电气控制系统的测试与调试：在完成电气控制系统的安装后，应进行相应的测试与调试，确保系统正常运行。

风机—盘管空调系统的电气控制作者：魏岸若来源：《商情》2016年第42期【摘要】空气调节是一门维持室内良好热环境的技术。

良好的热环境是指能满足实际需要的室内空气的温度、相对湿度、流动速度、洁净度等。

空调系统（或机组）的任务就是根据使用对象的具体要求，使上述参数部分或全部达到规定的指标。

本文以实例的形式对风机—盘管空调系统的电气控制进行阐述。

【关键词】风机盘管空调系统电气控制风机—盘管是半集中式空调的一种末端装置。

较简单的只有风机和盘管（换热器）组成，不能实现温度自动调节，其控制电路与电风扇的控制方式基本相同，仅调节风量。

能实现温度自动调节的机组除了风机和盘管外还有电磁（或电动）阀，室温调节装置等组成。

一、控制系统的结构与组成二、控制过程1.风量调节风机电动机M1为单相电动机，采用自耦变压器TM调压调速（也有三速电动机）。

风机电动机的速度选择由转换开关SA1实现（也可用按键式机械联锁开关）。

SA1有4挡，1挡为停、2挡为低速、3挡为中速、4挡为高速。

2.水量调节供水调节由电动三通阀实现，M2为电动三通阀电动机，型号为XDF，由单相交流220V 磁滞电动机带动的双位动作的三通阀。

其工作原理是：当电动机通电后，立即按规定方向转动，经内部减速齿轮和传动轴将阀心提起，使供水经盘管进入回水管。

此时，电动机处于带电停转状态，而磁滞电动机可以满足这一要求。

当电动机断电时，阀心及电动机通过复位弹簧的作用反向转动而关闭，使供水经旁通管流入回水管，利于整个水路系统的压力平衡。

XDF电动三通阀的开闭水路与电磁阀作用相同，不同点是电磁阀开闭时，阀心有冲击，机械磨损快，而电动阀的阀心是靠转动开闭的，故冲击小、机械磨损小、使用寿命长。

该系统应用的调节器是RS型，KE为RS调节器中的灵敏继电器触头。

图3为RS型为调节器电路，由晶体管V1，温度检测元件热敏电阻Rt和温度给定电位器R2构成测量放大电路，V2、V3组成典型的双稳态电路。

附录1电气操作说明（HUALONG ）警告：为保证您的机组正常使用，请您在（冬季、春季）使用过程中必须遵循以下几点的提示，否则因以下问题导致机组的损坏，责任均由贵方承担：✧ 日常停机，机组总电源开关及电控箱内单极空气开关必须保持闭合通电；✧ 当环境温度低，水温也相应较低并有冻结危险时，机组会自动启动防冻程序来预防该事故的发 生，此时线控器会显示故障代码P0:06，但您若关闭了水泵和机组电源，则防冻程序失效，水温会继续下降，以至于水系统结冰甚至冻裂换热管等，为避免发生这种事故，请您必须做到以下两条：1.水泵必须与机组联动：由机组控制水泵的启停，而不是人工控制，请按随机电气接线图接线；2.水泵和机组主回路及控制回路均须保持通电状态，若无法保持通电状态，需及时放净水系统内的水。

风冷涡旋式冷水（热泵）机组采用世界一流的微电脑控制器作为控制系统的核心，对机组实行全天候自动监控，使机组的可靠运行得到有力保障，更实现了操作和管理的简单化。

1、 液晶显示图与按键图：1、参数设定1.1 模式设定：待机状态下按【模式】键，模式依次循环： 1.2温度设定：通过▲、▼键，2、 开关机：待机状态下，按【指示灯常亮。

3、时钟设定：见右图；3.1按【时钟】键一次，时钟区自动闪烁；每按一次，闪烁部份按 分钟-小时 依次循环，3.2在调节时钟过程中可通过按【态；4、 定时设定：通过【定时】键及▲、或循环定时开、定时关。

具体操作为：按一次【定时】键，当液晶屏定时时间闪烁时，按▲、▼键进行定时时间的设置及修改。

在开机状态下可设定定时关机；在关机状态下可设定定时开机。

当设定循环定时时，则机组每日均按设定的时间自动开机或关机。

若查询的是子模块SC1：TEP（温度）查询项，则只显示TEP03\TEP05\TEP06这三项参数，其余温度值不显示；7、【复位】键当机组在运行中出现故障时，液晶显示屏将呈现出故障信息。

排除故障后，按【复位】键可解除锁定。

电气机房空调方案引言电气机房作为承担着重要设备运行的场所，其温度和湿度的控制至关重要。

空调系统在电气机房中起着关键作用，能够维持合适的温度和湿度，从而确保设备的正常运行。

本文将介绍一种可行的电气机房空调方案，以满足机房的温湿度要求。

室内空气质量要求电气机房中的设备需要特定的环境条件来保持正常运行。

以下是室内空气质量要求的几个重要指标：1.温度：在电气机房中，温度一般需要控制在20-25摄氏度之间，以确保设备的稳定运行。

2.湿度：湿度是指空气中的水分含量，对于电气机房来说，湿度一般需要控制在40%-60%之间，以避免设备的腐蚀和电气故障。

3.废气排放：在机房中，需要安装通风系统，确保室内的废气能够及时排出，保持室内空气的新鲜度。

空调系统设计为了满足电气机房的空调要求，可以选择以下空调系统设计方案：1.制冷方式：采用冷水机组作为电气机房的主要制冷方式。

冷水机组可以通过供水和回水管道将冷却剂传递到机房内的空调设备，以降低室内温度。

2.空调设备：选择高效能的精密空调设备，以确保在稳定运行的同时，最大程度地减少能源消耗。

3.通风系统：为了净化空气、排除室内的废气，需要安装适当的通风系统。

通风系统可以采用新风机和排风机的组合，确保室内空气的流通和新鲜。

4.温湿度控制：安装可编程温湿度控制器来监测和调节电气机房的温湿度。

控制器可以根据预设的参数作出相应的调节，保持机房内的温湿度在合适的范围内。

空调系统的维护与管理为了确保电气机房空调系统的长期稳定运行，需要进行定期的维护和管理。

以下是一些建议：1.定期清洁和更换空调设备的滤网，以保持空气流通畅通，并避免灰尘对设备的损害。

2.定期检查冷却剂的压力和充放量，确保冷水机组正常工作。

3.定期清洗和消毒通风系统，确保室内空气的新鲜度。

4.定期检查和校准温湿度控制器，以确保其准确性和稳定性。

结论电气机房空调方案是确保机房设备正常运行的重要组成部分。

通过合适的空调系统设计和定期的维护管理，可以满足机房的温湿度要求，保证设备的稳定运行。

空调高低压开关工作原理空调高低压开关是空调系统中的重要组成部分，它的工作原理对于空调系统的正常运行至关重要。

本文将深入解析空调高低压开关的工作原理，包括其结构、工作过程以及在空调系统中的作用。

一、空调高低压开关的结构空调高低压开关主要由压力敏感元件、电气控制组件和连接管路等部分组成。

其结构简单、做工精细，能够在各种环境条件下安全可靠地工作。

压力敏感元件通常采用传感器或者开关等设备，用于感知制冷剂在空调系统中的压力情况；电气控制组件则主要由触点、触头、线圈等电气元件组成，用于控制高低压开关的通断状态；连接管路则将压力敏感元件和电气控制组件相连接，确保其能够准确感知制冷剂的压力并进行相应的电气控制。

二、空调高低压开关的工作原理1. 高低压开关的感知与控制空调系统中的高低压开关主要通过压力敏感元件感知制冷剂在制冷循环系统中的压力情况，当制冷剂的压力达到设定值时，压力敏感元件将发出信号，通过电气控制组件控制高低压开关的通断状态。

在制冷剂压力低于设定值时，高低压开关会将制冷系统的相关设备（如压缩机）断开，避免过低压力对系统产生不利影响；而在制冷剂压力升高到设定值时，高低压开关会将相关设备重新连接，以保证系统正常运行。

2. 高低压开关的保护作用高低压开关在空调系统中具有重要的保护作用。

通过对制冷剂的压力进行实时监测，并控制相关设备的通断状态，可以有效地保护制冷系统免受过高或过低压力的影响，防止系统因压力异常而发生故障，保障系统的安全运行。

三、空调高低压开关在空调系统中的作用1. 保护制冷系统空调高低压开关可以根据实时的制冷剂压力情况，及时控制相关设备的运行状态，保护制冷系统免受过高或过低压力的影响，防止系统因压力异常而发生故障。

2. 调节制冷效果空调高低压开关的工作状态可以影响制冷系统的运行效果，通过对系统的调节，可以达到更好的制冷效果，提高空调系统的工作效率。

3. 提高安全性高低压开关的工作原理保证了空调系统在制冷过程中的稳定性和安全性，能够防止压力异常导致的事故风险，提高了空调系统的安全性。
