房间空调的电气控制系统的主要部件空调制冷系统的压缩机、四通阀、电子膨胀阀、电磁旁通阀、电池截止阀等,和制冷系统的管道连装在一起,且都是受电气控制的,所以我们称之为制冷系统电气部件。
制冷系统电气部件与空调的制冷功能和效果密切相关,因此学习空调电路维修,应该从制冷系统电气部件入手。
一、制冷电气部件的控制与保护元件1、温度控制器温度控制器又叫温度开关,它是一种可以根据温度的变化进行调整控制的自动开关元件。
根据用途不同,温度控制器可分为普通温控器和专用温控器两种。
前者用于控制压缩机的运转和停机;后者用于去除室外热交换器盘管的霜层(又叫化霜控制器)。
普通温控器可以根据设定温度和室内温度的变化而自动接通或断开触点,使压缩机运转或停机。
它又可以分为机械压力式和电子式两大类。
2、机械压力式温控器机械压力式温控器有两种,一种是波纹管式温控器,另一种是膜盒式温控器。
开。
3、压力控制器压力控制器又称压力继电器,是一种把压力信号转换为电信号,从而起控制作用的开关元件。
压力控制器分为高压控制部分和低压控制部分。
高压控制部分通过螺丝接口和压缩机高压排气管连接;低压控制部分通过螺丝接口和压缩机低压进气管连接。
4、启动继电器启动继电器是采用单相异步电动机的压缩机启动专用元件。
根据启动继电器与压缩机启动绕组的连接方式不同,启动继电器可以分为电流式和电压式两大类。
5、过载保护器当空调器出现热负荷过大、环境温度过高、冷凝器散热效果很差、压缩机抱轴和卡缸及电气线路短路等故障时,均可引起压缩机过载,严重时可将压缩机电机烧毁。
为此,在空调器中安装了各种保护装置。
6、继电器继电器是一种利用低压直流电控制的电磁性开关,低典型的低压控制大电流、高电压主回路的电气元件。
故障一般是线圈断路,通常线圈阻值400欧7、交流接触器当制冷量在5000W以上的空调,由于工作电流过大,功率继电器不能胜任,必须使用交流接触器单相交流接触器三相交流接触器使用三相交流接触器控制的大功率压缩机,有专用的热过载保护器对压缩机工作电流进行检测。

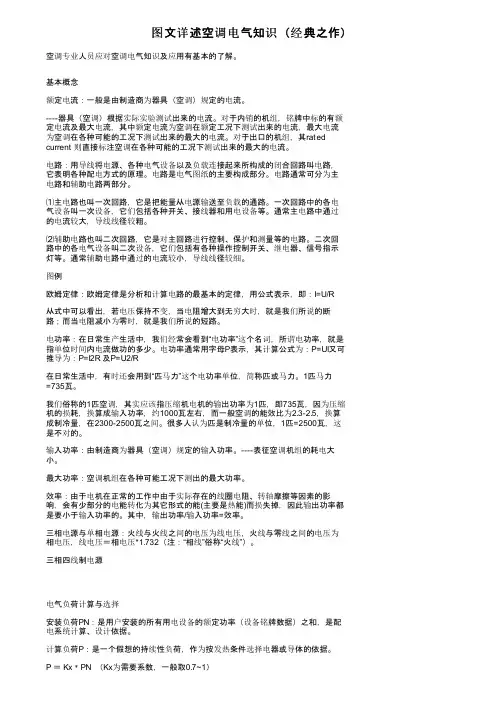

图文详述空调电气知识(经典之作)空调专业人员应对空调电气知识及应用有基本的了解。
基本概念额定电流:一般是由制造商为器具(空调)规定的电流。
----器具(空调)根据实际实验测试出来的电流。
对于内销的机组,铭牌中标的有额定电流及最大电流,其中额定电流为空调在额定工况下测试出来的电流,最大电流为空调在各种可能的工况下测试出来的最大的电流。
对于出口的机组,其rated current 则直接标注空调在各种可能的工况下测试出来的最大的电流。
电路:用导线将电源、各种电气设备以及负载连接起来所构成的闭合回路叫电路,它表明各种配电方式的原理。
电路是电气图纸的主要构成部分。
电路通常可分为主电路和辅助电路两部分。
⑴主电路也叫一次回路,它是把能量从电源输送至负载的通路。
一次回路中的各电气设备叫一次设备,它们包括各种开关、接线器和用电设备等。
通常主电路中通过的电流较大,导线线径较粗。
⑵辅助电路也叫二次回路,它是对主回路进行控制、保护和测量等的电路。
二次回路中的各电气设备叫二次设备,它们包括有各种操作控制开关、继电器、信号指示灯等。
通常辅助电路中通过的电流较小,导线线径较细。
图例欧姆定律:欧姆定律是分析和计算电路的最基本的定律,用公式表示,即:I=U/R从式中可以看出,若电压保持不变,当电阻增大到无穷大时,就是我们所说的断路;而当电阻减小为零时,就是我们所说的短路。
电功率:在日常生产生活中,我们经常会看到“电功率”这个名词,所谓电功率,就是指单位时间内电流做功的多少。
电功率通常用字母P表示,其计算公式为:P=UI又可推导为:P=I2R 及P=U2/R在日常生活中,有时还会用到“匹马力”这个电功率单位,简称匹或马力。
1匹马力=735瓦。
我们俗称的1匹空调,其实应该指压缩机电机的输出功率为1匹,即735瓦,因为压缩机的损耗,换算成输入功率,约1000瓦左右,而一般空调的能效比为2.3-2.5,换算成制冷量,在2300-2500瓦之间。

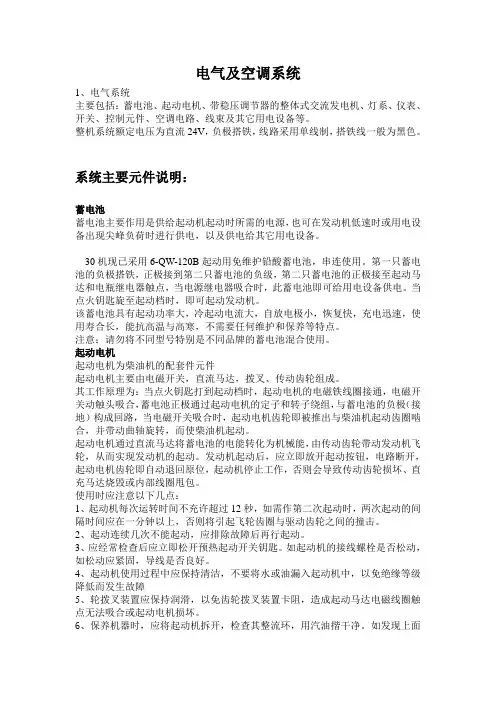

电气及空调系统1、电气系统主要包括:蓄电池、起动电机、带稳压调节器的整体式交流发电机、灯系、仪表、开关、控制元件、空调电路、线束及其它用电设备等。
整机系统额定电压为直流24V,负极搭铁,线路采用单线制,搭铁线一般为黑色。
系统主要元件说明:蓄电池蓄电池主要作用是供给起动机起动时所需的电源,也可在发动机低速时或用电设备出现尖峰负荷时进行供电,以及供电给其它用电设备。
30机现已采用6-QW-120B起动用免维护铅酸蓄电池,串连使用。
第一只蓄电池的负极搭铁,正极接到第二只蓄电池的负级,第二只蓄电池的正极接至起动马达和电瓶继电器触点,当电源继电器吸合时,此蓄电池即可给用电设备供电。
当点火钥匙旋至起动档时,即可起动发动机。
该蓄电池具有起动功率大,冷起动电流大,自放电极小,恢复快,充电迅速,使用寿合长,能抗高温与高寒,不需要任何维护和保养等特点。
注意:请勿将不同型号特别是不同品牌的蓄电池混合使用。
起动电机起动电机为柴油机的配套件元件起动电机主要由电磁开关,直流马达,拨叉、传动齿轮组成。
其工作原理为:当点火钥匙打到起动档时,起动电机的电磁铁线圈接通,电磁开关动触头吸合,蓄电池正极通过起动电机的定子和转子绕组,与蓄电池的负极(接地)构成回路,当电磁开关吸合时,起动电机齿轮即被推出与柴油机起动齿圈啮合,并带动曲轴旋转,而使柴油机起动。
起动电机通过直流马达将蓄电池的电能转化为机械能,由传动齿轮带动发动机飞轮,从而实现发动机的起动。
发动机起动后,应立即放开起动按钮,电路断开,起动电机齿轮即自动退回原位,起动机停止工作,否则会导致传动齿轮损坏、直充马达烧毁或内部线圈甩包。
使用时应注意以下几点:1、起动机每次运转时间不充许超过12秒,如需作第二次起动时,两次起动的间隔时间应在一分钟以上,否则将引起飞轮齿圈与驱动齿轮之间的撞击。
2、起动连续几次不能起动,应排除故障后再行起动。
3、应经常检查后应立即松开预热起动开关钥匙。
如起动机的接线螺栓是否松动,如松动应紧固,导线是否良好。
房间空调器的结构与工作原理
房间空调器的结构与工作原理
房间空调器的概念及基本组成
分体式空调器的基本形式及结构
制冷系统循环工作原理
房间空气调节器的定义
房间空调器的组成:
分体式空调器就是将空调器分成室内机、室外机两部分,中间用制冷剂管道相连接起来的空调器。
常用的分体式空调器有单冷型、热泵型和电辅助加热型三种。
分体壁挂式空调器是由制冷系统、通风系统和电器控制系统三大部分组成。
分体落地式空调器(柜式空调器)和其他家用空调器一样,由制冷系统、空气循环系统和电器控制系统三大部分组成。
分体式空调器的组成
制冷循环的过程
空调器的制冷循环图示
制热循环过程
热泵型空调器的制热循环
热泵型空调器的原理图
直接蒸发式空气处理设备,集制冷、除湿、加热、通风、净化于一体的空调装置。
制冷剂在蒸发器、压缩机、冷凝器、节流阀四大件之间流动。

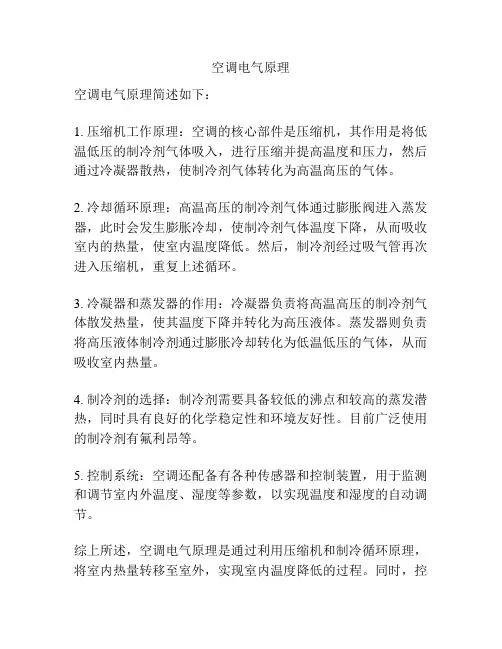

空调电气原理
空调电气原理简述如下:
1. 压缩机工作原理:空调的核心部件是压缩机,其作用是将低温低压的制冷剂气体吸入,进行压缩并提高温度和压力,然后通过冷凝器散热,使制冷剂气体转化为高温高压的气体。
2. 冷却循环原理:高温高压的制冷剂气体通过膨胀阀进入蒸发器,此时会发生膨胀冷却,使制冷剂气体温度下降,从而吸收室内的热量,使室内温度降低。
然后,制冷剂经过吸气管再次进入压缩机,重复上述循环。
3. 冷凝器和蒸发器的作用:冷凝器负责将高温高压的制冷剂气体散发热量,使其温度下降并转化为高压液体。
蒸发器则负责将高压液体制冷剂通过膨胀冷却转化为低温低压的气体,从而吸收室内热量。
4. 制冷剂的选择:制冷剂需要具备较低的沸点和较高的蒸发潜热,同时具有良好的化学稳定性和环境友好性。
目前广泛使用的制冷剂有氟利昂等。
5. 控制系统:空调还配备有各种传感器和控制装置,用于监测和调节室内外温度、湿度等参数,以实现温度和湿度的自动调节。
综上所述,空调电气原理是通过利用压缩机和制冷循环原理,将室内热量转移至室外,实现室内温度降低的过程。
同时,控
制系统能够自动感知并调节室内环境参数,提供舒适的室内空调效果。

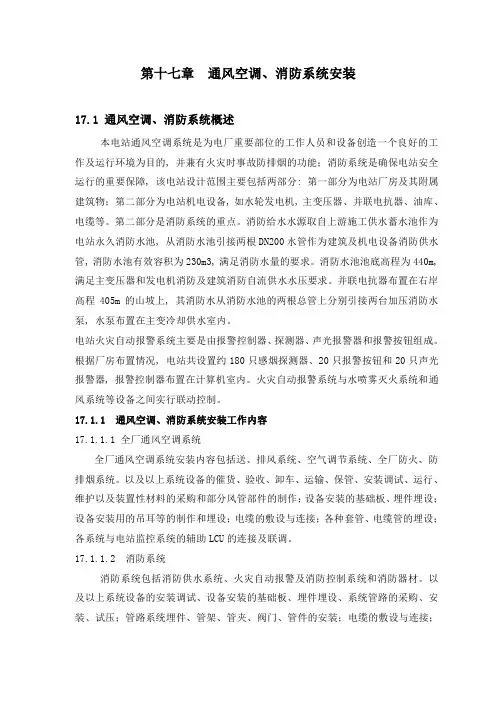

第十七章通风空调、消防系统安装17.1 通风空调、消防系统概述本电站通风空调系统是为电厂重要部位的工作人员和设备创造一个良好的工作及运行环境为目的, 并兼有火灾时事故防排烟的功能;消防系统是确保电站安全运行的重要保障, 该电站设计范围主要包括两部分: 第一部分为电站厂房及其附属建筑物;第二部分为电站机电设备, 如水轮发电机, 主变压器、并联电抗器、油库、电缆等。
第二部分是消防系统的重点。
消防给水水源取自上游施工供水蓄水池作为电站永久消防水池, 从消防水池引接两根DN200水管作为建筑及机电设备消防供水管, 消防水池有效容积为230m3, 满足消防水量的要求。
消防水池池底高程为440m, 满足主变压器和发电机消防及建筑消防自流供水水压要求。
并联电抗器布置在右岸高程405m的山坡上, 其消防水从消防水池的两根总管上分别引接两台加压消防水泵, 水泵布置在主变冷却供水室内。
电站火灾自动报警系统主要是由报警控制器、探测器、声光报警器和报警按钮组成。
根据厂房布置情况, 电站共设置约180只感烟探测器、20只报警按钮和20只声光报警器, 报警控制器布置在计算机室内。
火灾自动报警系统与水喷雾灭火系统和通风系统等设备之间实行联动控制。
17.1.1 通风空调、消防系统安装工作内容17.1.1.1 全厂通风空调系统全厂通风空调系统安装内容包括送、排风系统、空气调节系统、全厂防火、防排烟系统。
以及以上系统设备的催货、验收、卸车、运输、保管、安装调试、运行、维护以及装置性材料的采购和部分风管部件的制作;设备安装的基础板、埋件埋设;设备安装用的吊耳等的制作和埋设;电缆的敷设与连接;各种套管、电缆管的埋设;各系统与电站监控系统的辅助LCU的连接及联调。
17.1.1.2 消防系统消防系统包括消防供水系统、火灾自动报警及消防控制系统和消防器材。
以及以上系统设备的安装调试、设备安装的基础板、埋件埋设、系统管路的采购、安装、试压;管路系统埋件、管架、管夹、阀门、管件的安装;电缆的敷设与连接;各种套管、电缆管的埋设;各系统与电站报警监控系统连接及联调。
家用空调配电控制系统原理家用空调配电控制系统原理是通过集中控制,实现对所有空调设备的配电、开关和调节。
具体原理如下:1. 电源供应:家用空调配电控制系统需要接入电网供电,通过主控制器对电源进行管理和分配,确保各个空调设备有足够的电力供应。
2. 主控制器:主控制器是系统的核心,通过接收用户输入的指令或自动控制算法,控制配电开关的操作,并对各个空调设备进行管理和控制。
3. 传感器:通过安装在不同位置的传感器,监测室内外温度、湿度等环境参数,并将数据传输给主控制器。
4. 开关控制:主控制器根据传感器数据和用户指令,控制配电开关的状态,从而实现对空调设备的开关控制。
5. 温度调节:主控制器根据传感器监测到的室内温度,通过调节空调设备的工作状态和参数,实现室内温度的调节。
6. 能效优化:主控制器可以根据室内外温度、用户需求和电网负荷等因素进行智能调节,实现能效优化,减少能耗。
7. 故障检测与保护:主控制器可以监测各个空调设备的工作状态,当发现异常情况或故障时,可以及时报警或采取保护措施,保证系统的安全运行。
8. 手机远程控制:家用空调配电控制系统还可以与智能手机等终端设备连接,通过手机应用程序进行远程控制和监测,方便用户随时随地对空调设备进行调节和控制。
通过以上原理,家用空调配电控制系统能够实现对空调设备的集中管理和控制,提高空调设备的使用便捷性和能效性,提供更舒适的室内环境。
家用空调配电控制系统的原理是通过控制空调设备的配电系统,实现对空调设备的开关、温度调节等功能。
家用空调配电控制系统主要由以下几个部分组成:1. 控制设备:包括温度传感器、控制面板等。
2. 控制电路:用于接收来自控制设备的信号,并将信号转化为控制指令。
控制电路通常包括微处理器、继电器等。
3. 配电系统:包括电源供应、电线、插座等,用于提供电力给空调设备。
4. 空调设备:空调机组、风机、压缩机等。
系统工作原理如下:1. 温度传感器感知室内温度,并将温度信号发送给控制电路。
电气空调系统的设计与应用电气空调系统设计与应用随着空调市场的不断普及和技术的不断进步,电气空调系统在现代社会中已成为非常常见的家用电器之一。
与传统的机械式空调相比,电气空调具有更高效的能耗、更强大的制冷效果以及更加方便的操作和控制方式。
因此,在各种环境条件下,电气空调系统都表现出了非常广泛的适用性。
本文将详细介绍电气空调系统的设计、应用及其相关技术细节,为读者深入了解电气空调系统提供帮助。
一、电气空调系统的设计原理电气空调系统主要由四个主要部分组成:压缩机、冷凝器、蒸发器和节流器。
在这种设计中,首先将低温、低压的制冷剂通过压缩机进行压缩,使之高温、高压,然后进入冷凝器,将高温制冷剂揭去散热,变成高压液体。
随后,高压液体经过特定参数的膨胀门即为节流器,进入蒸发器,此时,高压液体在高速流过的管子中降压,变成低温低压的制冷剂,吸收空气中的热量,变成蒸发的蒸汽,然后再次通过压缩机循环使用。
此外,为了防止制冷剂泄漏,减少环境污染,电气空调系统还引入了一些辅助的元件,如蒸发器、冷凝器、节流门等。
其中,室内和室外的蒸发器和冷凝器,不仅能够增加制冷面积,而且可以有效地提高制冷效率和节约能源,因此是电气空调系统中不可缺少的元件之一。
二、电气空调系统的应用领域电气空调系统在各种环境下都有广泛的应用,主要涵盖以下几个方面:家居、办公室、商业空间、工业生产线以及医疗环境。
在家居和办公室等需求较为简单的环境下,通过普通的窗式或分体式电气空调即可完成制冷的需求。
而在商业空间、工业生产线以及医疗环境等各种特殊场合,电气空调系统的应用更加多样化和复杂。
比如,商业和工业空间通常需要配置大型的中央电气空调系统,以满足较大的制冷面积和较高的制冷效率;而在医疗环境中,电气空调系统的应用更加重要,因为它能够帮助维持手术室、ICU和洁净室等高标准的环境条件,确保医患的安全和卫生。
三、电气空调系统的技术细节为了提高电气空调系统的制冷效率和运行稳定性,我们需要对其中的一些技术细节进行研究和改进。
