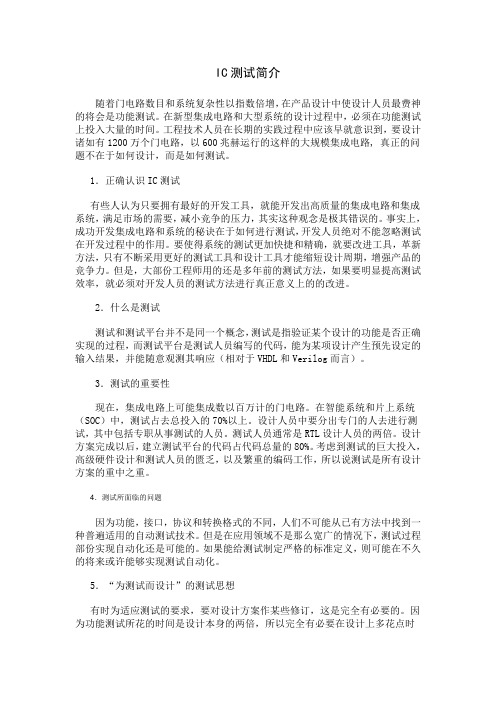

集成电路IC测试简介

IC测试简介随着门电路数目和系统复杂性以指数倍增，在产品设计中使设计人员最费神的将会是功能测试。

在新型集成电路和大型系统的设计过程中，必须在功能测试上投入大量的时间。

工程技术人员在长期的实践过程中应该早就意识到，要设计诸如有1200万个门电路，以600兆赫运行的这样的大规模集成电路, 真正的问题不在于如何设计，而是如何测试。

1．正确认识IC测试有些人认为只要拥有最好的开发工具，就能开发出高质量的集成电路和集成系统，满足市场的需要，减小竞争的压力，其实这种观念是极其错误的。

事实上，成功开发集成电路和系统的秘诀在于如何进行测试，开发人员绝对不能忽略测试在开发过程中的作用。

要使得系统的测试更加快捷和精确，就要改进工具，革新方法，只有不断采用更好的测试工具和设计工具才能缩短设计周期，增强产品的竞争力。

但是，大部份工程师用的还是多年前的测试方法，如果要明显提高测试效率，就必须对开发人员的测试方法进行真正意义上的的改进。

2．什么是测试测试和测试平台并不是同一个概念，测试是指验证某个设计的功能是否正确实现的过程，而测试平台是测试人员编写的代码，能为某项设计产生预先设定的输入结果，并能随意观测其响应（相对于VHDL和Verilog而言）。

3．测试的重要性现在，集成电路上可能集成数以百万计的门电路。

在智能系统和片上系统（SOC）中，测试占去总投入的70%以上。

设计人员中要分出专门的人去进行测试，其中包括专职从事测试的人员。

测试人员通常是RTL设计人员的两倍。

设计方案完成以后，建立测试平台的代码占代码总量的80%。

考虑到测试的巨大投入，高级硬件设计和测试人员的匮乏，以及繁重的编码工作，所以说测试是所有设计方案的重中之重。

4．测试所面临的问题因为功能，接口，协议和转换格式的不同，人们不可能从已有方法中找到一种普遍适用的自动测试技术。

但是在应用领域不是那么宽广的情况下，测试过程部份实现自动化还是可能的。

如果能给测试制定严格的标准定义，则可能在不久的将来或许能够实现测试自动化。

IC测试原理和设备教程IC测试是指对集成电路（Integrated Circuit，简称IC）进行功能和可靠性等方面的测试，以确保IC的质量和性能符合要求。

IC测试是IC制造流程中的最后一道工序，也是确保IC产品可出厂的最后一道关卡。

本篇文章将介绍IC测试的原理和设备教程。

一、IC测试原理功能测试是验证IC芯片的各个功能模块是否正常工作。

这一测试过程主要包括逻辑电平测试、时序测试和功能验证等步骤。

逻辑电平测试是对IC芯片的输入和输出端口的电平进行测试，确保其在标准电平范围内。

时序测试是验证IC芯片的时钟、数据和控制信号的时序关系是否正常。

功能验证是通过施加不同的输入信号，检查芯片的输出响应是否符合设计要求。

可靠性测试是验证IC芯片在不同环境和工作条件下是否能够稳定工作。

这一测试过程主要包括温度测试、电压测试和老化测试等步骤。

温度测试是对IC芯片在不同温度下进行测试，以验证其性能是否受温度变化的影响。

电压测试是对IC芯片在不同电压下进行测试，以验证其性能是否受电压变化的影响。

老化测试是对IC芯片长时间工作的可靠性进行验证，以评估其使用寿命和可靠性。

二、IC测试设备IC测试设备主要包括测试仪器和测试系统两个方面。

测试仪器是进行IC测试的基本工具，主要包括信号发生器、示波器、多路开关和逻辑分析仪等。

信号发生器可以产生各种输入信号，用于施加到IC芯片上进行测试。

示波器可以记录IC芯片的输出响应波形，以便分析和判断。

多路开关可以将不同的信号源和IC芯片的输入端口相连，在不同的测试条件下进行切换。

逻辑分析仪可以对IC芯片的时序进行分析和检测，以确保其工作正常。

测试系统是进行IC测试的综合设备，主要包括测试平台、测试程序和测试夹具等。

测试平台是对测试仪器的集成和控制，用于组织和执行IC测试的整个过程。

测试程序是进行IC测试的软件系统，用于编写和执行各种测试用例，并收集和分析测试结果。

测试夹具是用于将IC芯片与测试系统连接并进行测试的装置，通常是由接触器和引脚适配器组成。

集成电路芯片电参数测试集成电路芯片的电参数测试是评估芯片性能和质量的重要步骤之一。

电参数测试可以帮助设计工程师和制造工程师了解芯片的工作条件，优化芯片设计和制造过程。

本文将介绍集成电路芯片的电参数测试的基本原理、测试方法和常见测试指标。

一、电参数测试的基本原理电参数测试是通过将待测芯片接入测试设备，对芯片进行各项电性能指标的测试。

通常，芯片的接口与测试仪器相连接，测试仪器通过向芯片施加电压、电流等信号，测量芯片的电压、电流等响应信号。

通过对这些响应信号的分析，可以得到芯片的电参数信息。

二、电参数测试的方法1. 直流电性能测试直流电性能测试是测试芯片在直流工作状态下的电压、电流等基本电性能指标。

其中包括：(1) 静态电压测量：测量芯片的电源电压、管脚电压等；(2) 静态电流测量：测量芯片的静态工作电流；(3) 动态电流测量：测量芯片在不同工作状态下的动态电流变化。

2. 交流电性能测试交流电性能测试是测试芯片在交流信号下的电性能，用于评估芯片的信号处理能力和频率响应特性。

其中包括：(1) 频率特性测试：测量芯片在不同频率下的增益、相位等指标；(2) 时域响应测试：测量芯片对快速变化信号的响应能力；(3) 噪声测试：测量芯片在不同频率范围内的噪声水平。

3. 温度特性测试温度特性测试用来评估芯片在不同温度环境下的电性能变化，以确定芯片的工作温度范围和温度稳定性。

其中包括：(1) 温度漂移测试：测量芯片在不同温度下的电性能漂移；(2) 温度稳定性测试：测量芯片在恒定温度条件下的电性能稳定性。

4. 功耗测试功耗测试是测试芯片在不同工作模式下的功耗消耗，用于评估芯片的能耗性能和电池寿命。

其中包括：(1) 静态功耗测试：测量芯片在待机模式下的功耗消耗；(2) 动态功耗测试：测量芯片在不同工作负载下的功耗消耗。

三、常见的电参数测试指标1. 电源电压：芯片的工作电压范围和电压稳定性；2. 静态电流：芯片的工作电流和功耗；3. 输出电压范围和电流驱动能力；4. 时钟频率和时钟精度；5. 噪声水平和信噪比；6. 时延、上升时间和下降时间。

IC测试基本原理IC (Integrated Circuit)测试是指对集成电路的功能、性能、可靠性进行检测的过程。

它涵盖了IC设计验证、批量制造前测试以及可靠性测试等多个层面，旨在确保集成电路的正常工作，并提供高质量的产品给最终用户。

IC测试的基本原理包括测试环境的建立、测试时序的控制、测试数据的采集和分析等，下面将具体介绍其基本原理。

首先，测试环境的建立是IC测试的基础。

测试环境包括测试设备、测试程序和测试夹具等。

测试设备通常由测试仪器和测试平台组成，用于提供适当的电源、时钟和控制信号等，以确保集成电路在正常工作条件下进行测试。

测试程序是一系列的测试模式和测试算法，通过控制测试设备来生成各种测试信号，对集成电路进行测试。

而测试夹具则是将集成电路与测试设备连接的桥梁，它提供了适配器和引脚探头等，以确保测试信号能够正确地传递到集成电路的引脚上。

其次，测试时序的控制是IC测试的关键。

测试时序是指测试信号在时间上的变化规律，它决定了测试数据的采集和传输时机。

对于集成电路来说，测试信号包括时钟信号、输入信号和输出信号，通过控制这些信号的时序，可以在集成电路的特定时刻对其进行测试。

测试时序的控制需要根据集成电路的设计来确定，并且要考虑到信号的传播延迟、功耗和噪声等因素，以确保测试的准确性和可靠性。

然后，测试数据的采集是IC测试的核心。

测试数据是指从集成电路的输出端采集到的电信号，它包含了集成电路在不同测试模式下的响应情况。

通过对这些数据的分析，可以判断集成电路是否能够正常工作，并找出潜在的故障。

测试数据的采集通常使用数模转换器来完成，它将集成电路的模拟输出信号转换成数字信号，并通过测试设备传输到计算机上进行处理和存储。

同时，为了保证测试数据的准确性，还需要考虑到信号的采样率、量化误差和噪声等因素。

最后，测试数据的分析是IC测试的结果评估部分。

通过对测试数据的分析，可以判断集成电路是否符合设计规范，并评估其性能和可靠性。

IC测试基本原理IC测试是指对集成电路（Integrated Circuit，简称IC）进行功能、性能、可靠性等多方面指标的检测，以确保IC产品质量和性能稳定。

IC测试的基本原理主要包括测试策略、测试设备和测试技术。

一、测试策略IC测试的测试策略包括测试目标的确定和测试方法的选择。

测试目标是指要测试的IC的功能、性能和可靠性指标，以及应用环境。

测试方法是指如何进行测试，包括功能测试、性能测试和可靠性测试等。

1.功能测试：通过对IC的输入信号进行控制和激励，对输出信号进行检测和比较，验证IC的功能是否符合设计规格要求。

功能测试可以采用模拟测试、数字测试、混合测试等方法，根据IC的具体特性选择适合的测试方法。

2.性能测试：通过对IC的输入信号进行控制和激励，对输出信号进行高速采样和分析，验证IC的性能参数是否满足设计规格要求。

性能测试包括时序测试、电气特性测试、功耗测试等。

3.可靠性测试：通过对IC在极端环境条件下进行长时间的测试，验证IC的可靠性和稳定性。

可靠性测试包括高温测试、低温测试、湿度测试、ESD测试等。

二、测试设备测试设备是进行IC测试的关键工具，包括测试仪器、测试芯片和测试被测对象。

1.测试仪器：测试仪器是进行IC测试的基础设备，主要包括测试仪表、测试机床和测试设备连接线等。

测试仪表可以进行信号发生、信号采集、信号处理和信号比较等操作，用于实现IC功能测试和性能测试。

2.测试芯片：测试芯片是用来激励和控制被测IC的正常工作状态，可以模拟各种输入信号和环境条件，用于测试被测IC的功能、性能和可靠性等。

测试芯片一般是由专门的测试公司制造，根据IC的特性和测试需求进行定制。

3.测试被测对象：测试被测对象是指要进行IC测试的实际电路芯片，也称为芯片样品。

测试被测对象一般是通过芯片制造流程制作而成，包括晶圆加工、掩膜刻画、薄膜生长、封装测试和外壳封装等工艺。

三、测试技术测试技术是实现IC测试的具体方法和工艺，包括测试程序设计、测试向量生成和测试数据分析等。

IC测试简介IC测试（Integrated Circuit Test）是指对集成电路芯片进行测试和验证的过程。

集成电路芯片是现代电子产品的核心组成部分，它们在智能手机、计算机、汽车电子、通讯设备等各个领域得到广泛应用。

在生产过程中，IC测试是确保芯片质量的重要环节，旨在发现和解决潜在的制造缺陷，以确保芯片在正常工作条件下具有良好的性能和可靠性。

IC测试的目的IC测试的主要目的是验证集成电路芯片在不同工作条件下的性能表现、特性和可靠性。

通过测试，可以识别和排除制造过程中的潜在错误，提高产品的质量和可靠性。

以下是IC测试的主要目的：1.验证芯片的性能指标是否符合设计要求。

2.确保芯片在各种工作条件下都能正常工作。

3.发现和修复制造过程中的缺陷。

4.提供可靠的芯片给客户，减少出现问题的风险。

IC测试方法IC测试方法可以分为功能测试和可靠性测试两类。

功能测试功能测试是验证芯片的基本功能和性能指标是否符合设计要求的测试方法。

主要包括以下几个方面：1.电性能测试：测试芯片的输入输出电阻、电平、电流等参数。

2.逻辑功能测试：验证芯片的逻辑电路是否正常工作，通过输入特定的信号，观察输出是否符合预期。

3.时序测试：测试芯片的时钟频率、延迟时间、数据传输速度等参数。

4.边界扫描测试：通过模拟接口信号和内部信号的边界情况，检查芯片的边界逻辑是否正确。

可靠性测试可靠性测试是验证芯片在各种工作条件下的长期可靠性和稳定性的测试方法。

主要包括以下几个方面：1.温度测试：测试芯片在不同温度条件下的性能和可靠性。

常见的温度测试包括高温Aging测试和低温测试。

2.电压测试：测试芯片在不同电压条件下的性能和可靠性。

常见的电压测试包括过压测试和欠压测试。

3.电磁干扰测试：测试芯片在电磁环境下的抗干扰性能。

4.辐射测试：测试芯片在射频辐射环境下的性能和可靠性。

5.震动测试：测试芯片在机械震动条件下的耐久性和可靠性。

IC测试流程IC测试通常是在芯片生产的后期进行的。

IC测试简述IC测试简述随着集成电路制造技术的进步，人们已经能制造出电路结构相当复杂、集成度很高、功能各异的集成电路。

但是这些高集成度，多功能的集成块仅是通过数目有限的引脚完成和外部电路的连接，这就给判定集成电路的好坏带来不少困难。

什么是测试？任何一块集成电路都是为完成一定的电特性功能而设计的单片模块，集成电路的测试就是运用各种方法，检测那些在制造过程中由于物理缺陷而引起的不符合要求的样品。

如果存在无缺陷的工程的话，集成电路的测试也就不需要了。

可是由于实际的制作过程所带来的以及材料本身或多或少都有的缺陷，因而无论怎样完美的工程都会产生不良的个体，因而测试也就成为集成电路制造中不可缺少的工程之一。

就模拟电路的测试而言，一般分为以下两类测试，第一类是直流特性测试，主要包括端子电压特性、端子电流特性等；第二类是交流特性测试，这些交流特性和该电路完成的特定功能密切有关，比如一块音频功放电路，其增益指标、输出功率、失真指标等都是很重要的参数；色处理电路中色解码部分的色差信号输出，色相位等参数也是很重要的交流测试项目。

如从生产流程方面讲，一般分为芯片测试、成品测试和检验测试，除非特别需要，芯片测试一般只进行直流测试，而成品测试既可以有交流测试，也可以有直流测试，在更多的情况下，这两种测试都有。

在一条量产的生产线上，检验测试尤为重要，它一般进行和成品测试一样的内容，它是代表用户对即将入库的成品进行检验，体现了对实物质量以及制造部门工作质量的监督。

产品测试文件的编制思想测试项目和测试条件、测试规范这些通称为测试文件。

特定的集成电路服务于特定的用途，因而集成电路的规格均是根据用户应用的要求而提出来的。

通过和用户的讨论，根据设计和生产的能力尽量去满足用户的需要，比如，用户提出的电源电压范围，输入电压、负载大小，封装形式，该产品的应用环境等。

应该指出的是测试项目、条件和规范并不是一成不变的，在产品设计和试制阶段的测试文件和最终形成的文件可能会有很大的差异，这是很容易理解的，主要原因是因为产品的测试项目有一个不断完善的过程，本来认为有必要测试的项目可能因为制造工艺的稳定而不再需要测试，而同时很可能会增加一些由于用户在使用过程中提出来的新的测试项目。

集成电路芯片电参数测试摘要：一、引言二、集成电路芯片电参数测试的必要性三、集成电路芯片电参数测试的方法1.直流参数测试2.交流参数测试3.脉冲参数测试四、集成电路芯片电参数测试的设备1.直流电源2.交流电源3.脉冲发生器4.示波器五、集成电路芯片电参数测试的步骤1.连接测试电路2.设置测试参数3.进行测试4.记录测试结果六、集成电路芯片电参数测试的结果分析1.参数异常分析2.参数合格性判断七、总结正文：一、引言集成电路芯片是现代电子设备的核心部件，其性能直接影响电子设备的性能。

电参数是衡量集成电路芯片性能的重要指标，因此对集成电路芯片进行电参数测试具有重要的意义。

二、集成电路芯片电参数测试的必要性电参数测试可以评估集成电路芯片的性能，包括工作电压、电流、功耗等，对于产品质量控制、产品研发及故障分析具有关键作用。

三、集成电路芯片电参数测试的方法集成电路芯片电参数测试主要包括直流参数测试、交流参数测试和脉冲参数测试。

1.直流参数测试：主要测试芯片的静态工作点、输入阻抗、输出阻抗等。

2.交流参数测试：主要测试芯片的频率响应、相位差等。

3.脉冲参数测试：主要测试芯片的脉冲响应、上升时间、下降时间等。

四、集成电路芯片电参数测试的设备进行电参数测试需要用到直流电源、交流电源、脉冲发生器和示波器等设备。

1.直流电源：用于提供稳定的直流电压。

2.交流电源：用于提供稳定的交流电压。

3.脉冲发生器：用于产生各种波形的脉冲信号。

4.示波器：用于观察和测量电压、电流的波形。

五、集成电路芯片电参数测试的步骤进行电参数测试的具体步骤如下：1.连接测试电路：根据测试需求，将集成电路芯片接入测试电路。

2.设置测试参数：根据测试需求，设置电源电压、电流、频率等参数。

3.进行测试：开启电源，进行电参数测试。

4.记录测试结果：观察示波器显示的波形，记录测试数据。

六、集成电路芯片电参数测试的结果分析1.参数异常分析：对测试结果进行异常分析，找出可能存在的问题。

IC测试简介1.什么是IC？IC即集成电路（integrated circuit）是一种微型电子器件或部件。

采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构。

2.什么是IC 测试？IC测试就是用相关的电子仪器（如万用表、示波器、直流电源，ATE等）将IC所具备的电路功能、电气性能参数测试出来。

测试的项目一般有：直流参数（电压、电流）、交流参数（频率）、功能测试等。

3.为什么要进行IC测试？IC测试是为了检测IC在设计和制造过程中，由于设计不完善、制造工艺偏差、晶圆质量环境污染等因素，造成IC功能失效、性能降低等缺陷。

通过分析测试数据，找出失效原因，并改进设计及工艺，以提高良率及产品质量，是IC产业中至关重要的.4. IC测试分类及区别？IC测试分为晶圆测试（或叫CP：Chip Probing）和成品测试（或叫FT：Final Test）.CP与FT的区别CP在整个制程中算是半成品测试，目的有2个，1个是监控前道工艺良率，是对整片Water的每个DIE来测试可以直接的知道Wafer的良率.另1个是降低后道成本（避免封装过多的坏芯片，其能够测试的项比FT要少些。

最简单的一个例子，碰到大电流测试CP肯定是不测的（探针容许的电流有限），这项只能在封装后的FT测。

FT是对package进行测试检查封装厂制造的工艺水平。

一般来说，如果测试时间很长，cp和ft又都能测，像trimming项，加在PROBE能显著降低时间成本.但是有些PAD会封装到IC内部，FT无法测到，只能通过cp测试，例如功率管的gate端漏电流测试。

CP与FT的测试项目很多是完全一样的；不同的是卡的SPEC不同而已；因为封装都会导致参数飘移，所以cp SPEC 收的要比FT更紧以确保最终成品的良率.5.如何进行IC 测试？在wafer加工完成后，送至中测车间用探针卡（probecard）、探针台（probe）、测试机（ATE:Automatic Test Equipment ）对wafer中的每颗裸芯片进行电气参数的测试，并按照一定的规范进行筛选，分出好坏裸片的过程。
