注塑机plc控制

基于PLC注塑机系统控制设计PLC（可编程逻辑控制器）是一种特别设计用于自动化系统的电子装置。

它可以接收和处理输入信号，并根据预先编程的逻辑进行输出控制。

在工业生产中，其中一个常见的应用是注塑机系统控制。

注塑机是一种用于制造塑料制品的机器。

通过将熔化的塑料注入模具中，并经过一系列的冷却和固化过程，制造出各种各样的塑料制品。

PLC 可以对注塑机的运行进行监控和控制，提高生产效率和产品质量。

PLC控制注塑机系统设计的关键步骤如下：1.确定系统需求：首先需要确定系统的需求和操作要求。

这包括确定所需的注塑机容量、产品种类和规格、生产速度等。

2.选择PLC型号：根据系统需求选择合适的PLC型号。

PLC通常有不同的输入输出点数、处理速度和通信接口等性能参数可供选择。

选定PLC 后，还需要配置相应的输入输出模块和信号转换器等。

3.设计电路图和布线：根据系统需求和PLC选型设计电路图和布线方案。

这包括确定输入设备（如传感器和按钮）和输出设备（如电机和液压阀门）的位置和连接方式。

4.编写PLC程序：根据系统需求编写PLC程序。

程序包括输入信号的采集和处理、逻辑判断和计算、输出信号的控制和处理等。

还需要设定相关的定时器和计数器，以确保控制过程的准确性和稳定性。

5.联机调试和测试：在设计完成后，将PLC连接到注塑机系统，并进行联机调试和测试。

通过监控注塑机的运行状态和输出信号，对PLC程序进行调整和优化，直到达到系统要求。

6.系统运行和维护：当系统调试完成后，PLC开始正式工作。

定期检查PLC和相关设备的运行状态，进行必要的维护和保养，以确保系统的稳定性和可靠性。

注塑机系统的PLC控制设计需要考虑到多个因素，如安全性、可靠性、灵活性和性能要求。

PLC控制的优点包括快速响应、可编程性、可扩展性和可靠性高等。

通过PLC的控制，注塑机系统可以实现更加精确和高效的操作，提高生产效率和产品质量。

应用PLC技术改造注塑机的控制系统随着现代制造产业的不断发展，PLC技术的应用也逐渐得到了广泛的应用。

PLC （programmable logic controller）可编程逻辑控制器是一种数字化计算机，用于控制工业生产过程中的各种机械设备。

注塑机作为现代工业生产中不可缺少的设备之一，其控制系统的稳定性和可靠性对于生产效率的提高以及产品质量的保证至关重要。

因此，借助PLC技术改造注塑机的控制系统，可以有效提高生产效率、节约能源、提高产品精度、降低工人操作风险，具有重要的现实意义。

首先，PLC技术可以提高注塑机生产效率。

传统的注塑机控制系统通过人工控制运转，这种方式不仅效率低，且存在很多隐患。

而应用PLC技术可以实现自动化控制，大大提高了注塑机的生产效率。

例如，在注塑机的压力控制系统中，应用PLC技术能够快速精确地调节压力，有效地提高生产速度。

同时，PLC技术还能对加热系统进行优化，合理分配热能，提高加热速度，缩短注塑周期，从而提高生产效率。

其次，PLC技术可以节约注塑机的能源消耗。

在注塑机生产过程中，加热系统的能量消耗占到了全部能量消耗的很大比例。

传统注塑机的温度调节方式通常是根据工人经验进行调节，存在浪费能源的风险。

而PLC技术可以对加热系统进行精细控制，采用温度传感器和PID调节算法，准确控制加热系统的温度，避免过量消耗能源，从而降低了生产成本，同时也减少了对环境造成的不良影响。

PLC技术还可以提高注塑机产品的精度。

传统注塑机的控制系统通过人工控制运转，往往存在一定的误差。

而通过PLC技术的应用，可以实现高精度、高速度的控制，确保每一次注塑都能保证产品的精度。

例如，在注塑机的开模调节系统中，应用PLC技术可以准确控制模板的开启和关闭速度，确保模板的位置精确，并可以实现模板位置的自动调整，提高了注塑产品的精度和一致性。

最后，PLC技术可以减少工人操作风险。

传统注塑机控制需要工人进行操作，存在一定的人为因素和风险。

注塑机的PLC控制摘要各种机械动作由液压电动机提供动力，由于注塑机在各种工作状态所需要的动力不同，如静止准备状态只需泵提供一定的静压力，而工作状态随着液压阀的打开需要提供更大的动压力，这就需要我们对泵电动机提供变速控制。

所以采用变频器与PLC对泵电动机进行转速控制。

关键词变频；节能；PLC控制1研究对象根据注塑工艺的需要，对注塑机有以下几方面的控制要求。

1.1 总压得恒压控制注塑机的各种机械动作由液压电动机提供动力，由于注塑机在各种工作状态所需要的动力不同，如静止准备状态只需泵提供一定的静压力，而工作状态随着液压阀的打开需要提供更大的动压力，这就需要我们对泵电动机提供变速控制。

所以采用变频器与PLC对泵电动机进行转速控制。

1.2模拟量的控制要求1）输入的模拟量（1）压力信号的输入由压力传感器将液压转换成电流信号输给变频器与PLC作为PLD控制的当前值；（2）三段溶胶的加热温度由温度传感器经FX2N-4ADTC特殊功能模块转换成数字信号传递给PLC；（3）抽胶、溶胶量由位置传感器的长度信号转换成电信号有FX2N-4AD送给PLC。

2）输出的模拟量（1）PID运算的输出数据，对总液压进行PID控制后得到一个PID运算数据，此数据由变频器自动产生并控制电动机的转速；（2）压力与流量的模拟量输出，系统可以通过人机界面任意设置药理与速度并将此数据通过D/A转换后年改制比例阀和比例流量阀，所以我们要用到FX2N-4AD功能模块。

（7）电动机过载报警界面：要求在任一界面中，只要变频器RUN端发出过载信号均能切换到此面板。

5）PLC程序的设计（3）温度的比较控制温度控制程序主要用到比较命令；（4）FXZN-4AD的驱动与位置控制溶胶量的控制是通过电子尺与A/D转换模块FXZN-4AD来实现的，电子尺将位置量转换为电压信号，再经模块的转换送至PLC；（5）液压压力与速度控制压力与流量控制是由比例压力阀与比例流量阀实现的，比例电磁阀可通过输入的电流大小来控制油路中的压力与流量，我们将此两个量由FXZN-4AD模块转化为相应的电压或电流值，然后由功能电路去控制比例阀。

应用PLC技术改造注塑机的控制系统
通过采用PLC技术改造注塑机的控制系统，可以实现自动化控制。

传统的注塑机控制系统多采用电气元器件组合的方式，操作复杂，容易出错，需要人工干预。

而采用PLC技术进行改造后，可以将注塑机的各个工艺参数进行编程，实现自动化控制，减少了人为操作的干预，提高了生产效率。

PLC技术改造注塑机的控制系统可以提高生产的稳定性和可靠性。

PLC系统本身具有高可靠性和抗干扰能力，可以稳定地运行在恶劣的工作环境中。

PLC技术还具有自诊断和故障检测功能，可以对注塑机的工作状态进行检测和监控，及时发现和处理故障，保障生产的稳定性。

PLC技术改造注塑机的控制系统还可以实现多种工艺参数的调整和优化。

传统的注塑机控制系统往往只能实现有限的工艺参数调整，限制了产品的品质和工艺的优化。

而采用PLC技术改造后，可以通过对各个工艺参数的编程设置，实现更加精确的工艺调整，提高产品的质量和工艺的稳定性。

PLC技术还具有数据采集和远程监控功能，可以实现对注塑机工作过程中的各种参数进行实时采集和监测，为生产管理提供更加精确的数据支持。

PLC技术还可以与其他生产设备进行联动，实现产线的自动化和智能化。

应用PLC技术改造注塑机的控制系统PLC (可编程逻辑控制器) 技术是一种广泛应用于自动化控制系统中的技术。

在注塑机控制系统中应用PLC技术可以提高注塑机的性能和生产效率。

下面将介绍应用PLC技术改造注塑机控制系统的优势和步骤。

应用PLC技术可以提高注塑机的稳定性和精确性。

传统的注塑机控制系统使用开关、继电器和电气元件进行控制，容易引起电气干扰和控制误差。

而PLC技术可以通过逻辑程序控制，减少电气干扰，提高控制精确度，使注塑机的运行更加稳定和可靠。

应用PLC技术可以实现注塑机的自动化控制。

通过PLC编程，可以实现对注塑机的自动开启和关闭，自动调节注塑机的温度、压力和流量等参数，实现注塑机的自动化生产。

这不仅减少了人工操作的劳动强度，还提高了生产效率和产品质量。

PLC技术具有良好的扩展性和可编程性。

PLC控制器可以根据注塑机的不同需求进行编程，实现各种功能和操作模式的切换。

可以实现不同工艺的选择，不同型号产品的生产等。

这种灵活性和可编程性使得注塑机的应用范围更广，适应性更强。

第一步，进行控制系统的设计。

根据注塑机的工作原理和要求，确定需要控制的参数和功能，设计PLC控制程序。

第二步，选购适合的PLC控制器和相关的传感器和执行器。

根据注塑机的规模和要求，选购符合要求的PLC控制器和其他控制元件。

第三步，进行接线和布线工作。

根据PLC控制器和其他控制元件的接口要求，进行接线和布线工作，确保各个元件之间的正确连接。

第四步，进行PLC编程。

按照设计的控制程序，进行PLC编程工作，包括输入输出的定义、逻辑程序的编写和测试等。

第五步，进行系统调试和测试。

在完成PLC编程后，进行系统调试和测试，验证控制系统的功能和性能。

进行现场应用。

在完成调试和测试后，将改造好的控制系统安装到注塑机上，并进行现场应用。

在应用过程中，可以根据实际需求进行调整和优化，以达到最佳的控制效果。

应用PLC技术改造注塑机的控制系统可以提高注塑机的稳定性和精确性，实现注塑机的自动化控制，具有良好的扩展性和可编程性。

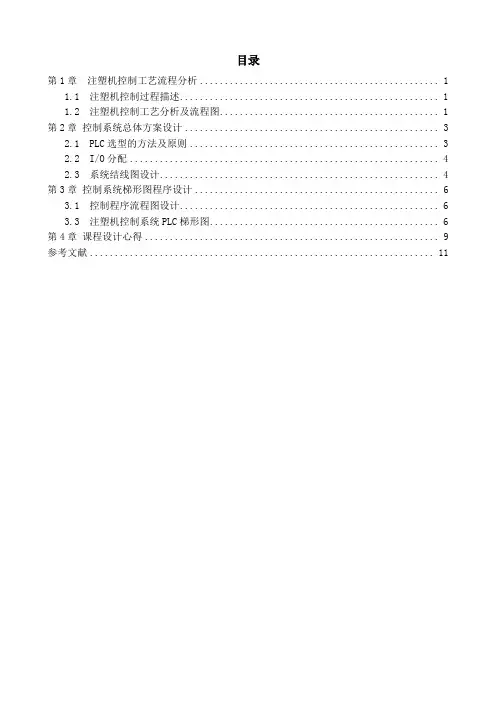

目录第1章注塑机控制工艺流程分析 (1)1.1 注塑机控制过程描述 (1)1.2 注塑机控制工艺分析及流程图 (1)第2章控制系统总体方案设计 (3)2.1 PLC选型的方法及原则 (3)2.2 I/O分配 (4)2.3 系统结线图设计 (4)第3章控制系统梯形图程序设计 (6)3.1 控制程序流程图设计 (6)3.3 注塑机控制系统PLC梯形图 (6)第4章课程设计心得 (9)参考文献 (11)第1章注塑机控制工艺流程分析1.1 注塑机控制过程描述注塑机是塑料加工行业的主要设备，能加工各种热塑性或热固性塑料。

注塑机控制系统是整机的一个重要部分，其性能的优劣对整机有着至关重要的影响，随着微电子技术和计算机技术的迅速发展，PLC（可编程控制器）不仅用逻辑编程取代了硬接线逻辑，还增加了运算、数据传送和处理的功能，真正成为一种计算机工业控制装置。

PLC的功能远远超出逻辑控制、顺序控制的范围，所以在工业发达国家，PLC在其自动化设备中的比例占首位。

近年来，我国的PLC技术也从初期的引进、消化走向吸收和推广应用阶段，并且在许多工业领域取得了良好的经济效益和社会效益。

在以往国内的注塑机控制系统中，主要存在三种控制类型：（1）继电器控制（2）单片机控制（3）PLC控制在现代控制系统中，前两种方法因其自身的局限性，多不采用。

而多是采用PLC控制系统，这是一种工业控制机，具有抗干扰能力强，工作可行性高，平均无故障时间长，可在恶劣环境下正常工作，并可与计算机联网运行。

此外，PLC系统还可大大缩短系统的设计，加快工作进度。

在本次设计中我们采用了可编程控制系统。

注塑机控制通常指的是电液控制，即由液压和电气控制部分组成。

注塑机的控制系统是保证注塑机按工艺过程规定的要求（压力、速度、温度、时间等）和动作程序，准确有效地工作的控制系统。

目前注塑机的发展主要集中在：（1）提高制品尺寸精度和稳定性（2）提高速度、缩短成型周期（3）生产过程的自动化和省力但所采用的技术手段，都离不开以计算机技术为基础的自控技术。

PＬC在注塑机控制系统中的应用摘要注射成型（注塑)是加工塑料制品的主要方法之一，这种方法能制得外形复杂、尺寸精确和带有金属嵌件的制品，对各种聚合物加工的适应性强，易于实现全自动化生产，因此在塑料机械中占有很大比重。

因此，开展基于PLＣ的注塑机的控制研究。

必将推动注塑生产的长足进步和繁荣发展,不仅为社会提供高质量产品,还可排除安全隐患、保障生命和财产、节约资源、保护环境，提供更加重要的无形的社会财富.本设计在分析注塑机的工艺流程的基础上,首先确定了总体设计方案，采用西门子S7-200中的CPＵ226 PＬC对注塑机的控制系统进行设计。

接着，在硬件设计中，统计并分配了Ｉ/O点，绘制出I／O接线图,设计了主电路和液压回路。

最后，在软件设计中，通过学习使用西门子SＴEＰ7编程软件进行编程和调试。

通过使用PＬC对注塑机控制系统的改造,不仅能够达到原有的控制功能，而且还提高了控制系统的精度，方便维修。

关键词:注塑机,西门子Ｓ7－２０0,控制系统,仿真Applicａtｉon of ｔhe jiｎｊectｉｏｎ moｌdiｎｇmachineconｔrol sｙstem ｏf PLCAＢSTＲACＴInjecｔiｏｎｍolding processｉng plａｓtiｃ pｒoduｃｔs （ inｊeｃｔｉon ） is onｅ of ｔｈｅmain meｔhods, ｔhiｓmetｈoｄ cａn m ａke thｅ shａpe oｆｃompleｘ，ｒuｌeｒ。

Inch precisely anｄ with emb ｅddｅd metal paｒts productｓ， for ａ varｉｅty of poｌｙmeｒ pｒocessing adａpｔabｉｌitｙ，ｅasｙｔo reaｌize autoｍａtic pｒｏduｃtioｎ, so in ｔｈe plaｓtｉc machiｎｅry ｏccupiｅｓ a laｒｇe proｐorti ｏn oｆ. Thereｆore, ｔo cａrrｙ out tｈe ｉnjｅction ｍoldｉng ｍach ｉne bａsｅｄ on PLC conｔｒol rｅｓearcｈ。

应用PLC技术改造注塑机的控制系统随着现代工业自动化程度的不断提高，PLC技术在各种设备的控制系统中得到了广泛的应用。

注塑机作为塑料加工行业的重要设备之一，其控制系统的性能和稳定性对生产效率和产品质量有着重要的影响。

本文将就如何利用PLC技术改造注塑机的控制系统进行探讨。

一、现有注塑机控制系统存在的问题传统的注塑机控制系统通常采用的是单片机或者过时的控制器，其性能和功能相对较为有限。

在实际生产中，由于注塑机的工作环境相对较为复杂，存在着诸多不足之处：1. 控制精度低：传统控制系统在对注塑机进行加工和注塑过程的控制时，往往存在着控制精度低的问题。

注塑过程中，液体粘度、温度和压力等因素对产品质量有着重要的影响，传统控制系统无法很好地实现对这些参数的准确控制。

2. 功能单一：传统控制系统通常只能实现单一功能的控制，难以满足复杂工艺的需要。

而现代注塑机由于要求更高的自动化程度和生产效率，需要实现多种功能的自动化控制。

3. 难以维护：传统控制系统通常由多个独立的控制器组成，难以统一管理和维护。

一旦出现故障，往往需要长时间进行定位和修复，导致生产中断和损失。

以上种种问题表明，现有的注塑机控制系统亟需进行改进和升级，以满足现代工业生产的需求。

PLC（Programmable Logic Controller，可编程逻辑控制器）是一种数字化的工业控制器，已被广泛应用于自动化系统的各个领域。

相对于传统控制系统，PLC技术具有以下优势：1. 高性能：PLC控制器具有较强的运算能力和处理速度，能够实现更高精度的控制和更复杂的功能。

2. 多功能：PLC控制器可以根据需要进行程序编写和设定，在同一设备上实现多种不同的控制功能，如逻辑控制、定时控制、计数控制等，以满足复杂工艺的要求。

3. 易维护：PLC系统采用模块化设计，各个控制模块之间可以灵活组合，易于安装和维护。

PLC控制器还具有自诊断和故障报警功能，可快速定位和排除故障。

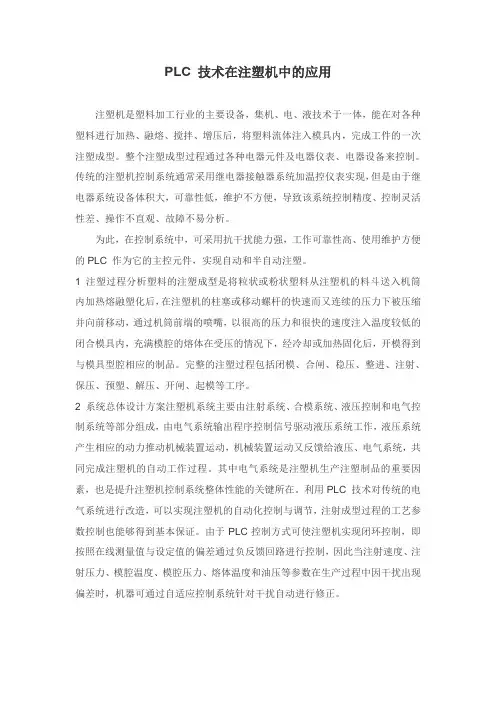

PLC 技术在注塑机中的应用注塑机是塑料加工行业的主要设备，集机、电、液技术于一体，能在对各种塑料进行加热、融熔、搅拌、增压后，将塑料流体注入模具内，完成工件的一次注塑成型。

整个注塑成型过程通过各种电器元件及电器仪表、电器设备来控制。

传统的注塑机控制系统通常采用继电器接触器系统加温控仪表实现，但是由于继电器系统设备体积大，可靠性低，维护不方便，导致该系统控制精度、控制灵活性差、操作不直观、故障不易分析。

为此，在控制系统中，可采用抗干扰能力强，工作可靠性高、使用维护方便的PLC 作为它的主控元件，实现自动和半自动注塑。

1 注塑过程分析塑料的注塑成型是将粒状或粉状塑料从注塑机的料斗送入机筒内加热熔融塑化后，在注塑机的柱塞或移动螺杆的快速而又连续的压力下被压缩并向前移动，通过机筒前端的喷嘴，以很高的压力和很快的速度注入温度较低的闭合模具内，充满模腔的熔体在受压的情况下，经冷却或加热固化后，开模得到与模具型腔相应的制品。

完整的注塑过程包括闭模、合闸、稳压、整进、注射、保压、预塑、解压、开闸、起模等工序。

2 系统总体设计方案注塑机系统主要由注射系统、合模系统、液压控制和电气控制系统等部分组成，由电气系统输出程序控制信号驱动液压系统工作，液压系统产生相应的动力推动机械装置运动，机械装置运动又反馈给液压、电气系统，共同完成注塑机的自动工作过程。

其中电气系统是注塑机生产注塑制品的重要因素，也是提升注塑机控制系统整体性能的关键所在。

利用PLC 技术对传统的电气系统进行改造，可以实现注塑机的自动化控制与调节，注射成型过程的工艺参数控制也能够得到基本保证。

由于PLC控制方式可使注塑机实现闭环控制，即按照在线测量值与设定值的偏差通过负反馈回路进行控制，因此当注射速度、注射压力、模腔温度、模腔压力、熔体温度和油压等参数在生产过程中因干扰出现偏差时，机器可通过自适应控制系统针对干扰自动进行修正。

3 结束语注塑制品的质量取决于注塑机注塑过程工艺参数的控制，包括模拟量形式的输入变量，如料筒各段温度、聚合物熔体温度、螺杆温度、模具温度、注射系统压力、螺杆转速等;数字量形式的输入变量，如螺杆后退停止位置、注射座前后位置、模板向前和向后运动以及超行程等。
