HSXGN□-12(FZ)/T630-20HSXGN□-12(F Z·R)/T125-31.5箱型固定式固体绝缘交流金属封闭开关设备技术条件红苏电气科技有限责任公司技术条件HS.536.001JT共9页第2页2、产品采用和依据的标准GB3906-2006《3.6-40.5kV交流金属封闭开关设备和控制设备》；GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》；DL/T404-2007《3.6kV-40.5kV交流金属封闭开关设备和控制设备》；GB16926-2009《高压交流负荷开关-熔断器组合电器》、GB311.1-1997《高压输变电设备的绝缘配合》；GB762-2002《标准电流》；GB3804-2003《3.6KV-40.5KV高压交流负荷开关》；GB1985-2004《高压交流隔离开关和接地开关》；GB3309-1989《高压开关设备在常温下的机械试验》；DL/T593-2006《高压开关设备和控制设备的共用技术要求》;GB／T7354-2003《局部放电测量》3、使用环境条件a)环境温度最高温度：+40℃最低温度：-45℃b)环境湿度日平均相对温度：≤95%月平均相对温度：≤90%日平均饱和蒸气压：≤2.2*10-3MPa月平均饱和蒸气压：≤1.8*10-3MPa;c)海拨:不超过2000m;d)地震裂度:不超过8度;e)使用场所无易燃和爆炸危险、无化学腐蚀性气体以及激烈震动。
标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期4、技术参数4．1HSXGN□-12(FZ)/T630-20的主要技术参数见表1：表1序号名称单位参数值1额定电压kV12 2额定电流A630 3额定频率HZ504额定绝缘水平1min工频电压（相间、对地/断口）kV42/48雷电冲击电压（相间、对地/断口）75/855额定短时耐受电流(主回路和接地开关)kA 206额定峰值耐受电流(主回路和接地开关)50 7额定短路关合电流50 8额定短路持续时间s49额定有功负载开断电流A 63010额定闭环开断电流630 11切空载变压器电流15 12额定电缆充电开断电流25 13额定线路充电开断电流10 14额定开断接地故障电流75 15额定接地故障条件下线路和电缆充电电流4416机械寿命（负荷开关/隔离开关和接地一体开关）次10000/300017外壳防护等级IP4X18回路电阻μΩ≤20019触头开距mm9±120触头超行程mm3±121分闸速度(0-6mm行程)m/s 1.1±0.222合闸速度(6-0mm行程)m/s0.6±0.2标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期4.2HSXGN □-12(FZ·R)/T125-31.5的主要技术参数见表2：表29局部放电测量PC ≤205、技术要求5．1箱型固定式固体绝缘交流金属封闭开关设备的零部件制造与装配符合按规定程序批准的图纸和文件的要求，产品经调试后运动部分应灵活可靠。
XGN2-12（Z）固定式高压开关柜结构与参数及操作程序XGN2-12（Z）固定式高压开关柜，简称开关柜；图3-4外形图。
适用于3～10kV三相交流50Hz系统中作为接受与分配电能之用，并具有对电路进行控制、保护和检测等功能。
特别适用于频繁操作的场所，其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
经过多年的改进完善，产品最大额定电流可做到4000A；可在海拔4000m以下正常运行。
本开关柜既可采用ZN28A-12分体式真空断路器，还可配用ZN28D-12、VS1-12、ZN12-12、ZN65-12等整体式真空断路器；隔离开关主要采用旋转式GN30-12(D)，大电流柜也可采用GN25-12，GN22-12等隔离开关。
由于该产品电流等级大，母线结构多样，所以在变电站得到广泛应用。
1.产品型号含义:3.隔离开关：GN30-12（D）型的基本参数，表3-4：4.开关柜外形尺寸:*小电流柜电缆进出线及联络柜标准方案: 宽1100×深1200×高2650。
*小电流架空进出线柜标准方案: 宽1100×深(1200+400)×高2650。
*大电流柜电缆进出线及联络柜标准方案: 宽1200×深1200×高2650。
*大电流架空进出线柜标准方案: 宽1200×深(1200+600)×高2650。
注: 小电流柜的相间距为250mm; 大电流柜的相间距为275mm;5.开关柜的结构:图3-4为外型图，图3-5为配ZN28A-12真空断路器的方案，图3-6为配VS1真空断路器的方案。
本开关柜为金属封闭箱型结构，柜体骨架由型钢和优质冷轧钢板焊接而成，柜内分为断路器室、主母线室、电缆室、继电器室，室与室之间用钢板隔开。
断路器室在柜体下部，ZN28A-12真空断路器的传动拉杆与操动机构连接，真空断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，真空断路器上接线端子与上隔离开关的接线端子连接。

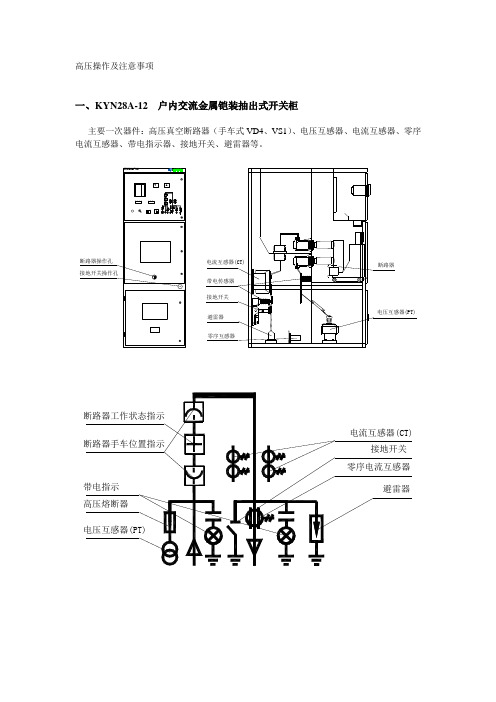

高压操作及注意事项一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器操作程序说明送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1．将断路器手车从转运车上移至柜内，即处于实验断开位置；2．将二次插头插好，此时可对断路器进行操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插入接地开关操作手柄逆时针旋转，分断接地开关；5．抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6．插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；7．操作面板上“分合闸控制”开关进行合闸操作。
（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。
警告：进出线端任何一端带电，严禁开下柜门及检修孔进入隔室。
二、XGN□-12 箱型固定式金属封闭开关柜主要一次器件：高压真空断路器（固定式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
操作程序：送电操作：关后门→关前门→手柄旋至“分断闭锁”位置→分下接地→合上隔离→手柄旋至“工作”位置→断路器合闸停电操作：断路器分闸→手柄旋至“分断闭锁”位置→分上隔离→分下接地→手柄旋至“检修”位置→开前门→开后门警告：在未确定上级已停电的情况下，禁止开后上柜门进入母线室检修。

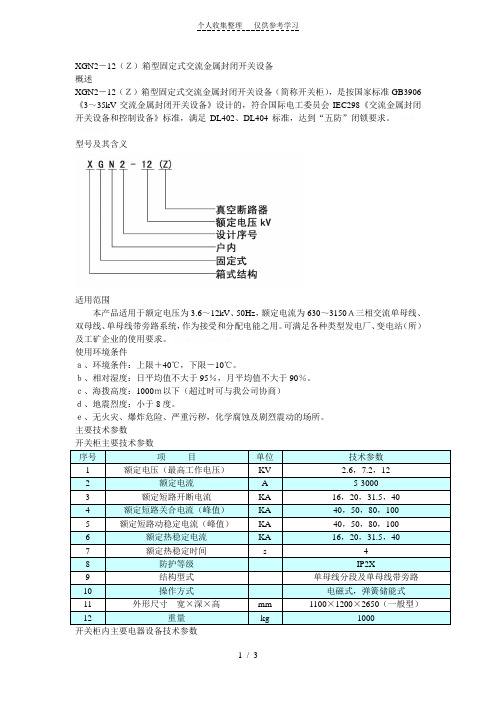

XGN2－12（Ｚ）箱型固定式交流金属封闭开关设备概述XGN2－12（Ｚ）箱型固定式交流金属封闭开关设备（简称开关柜），是按国家标准GB3906《3～35kV交流金属封闭开关设备》设计的，符合国际电工委员会IEC298《交流金属封闭开关设备和控制设备》标准，满足DL402、DL404标准，达到“五防”闭锁要求。
型号及其含义适用范围本产品适用于额定电压为3.6～12kV、50Hz，额定电流为630～3150Ａ三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。
可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。
使用环境条件ａ、环境条件：上限＋40℃，下限－10℃。
ｂ、相对湿度：日平均值不大于95％，月平均值不大于90％。
ｃ、海拨高度：1000ｍ以下（超过时可与我公司协商）ｄ、地震烈度：小于8度。
ｅ、无火灾、爆炸危险、严重污秽，化学腐蚀及剧烈震动的场所。
主要技术参数序号项目单位技术参数1 额定电压（最高工作电压）KV 2.6，7.2，122 额定电流 A 5-30003 额定短路开断电流KA 16，20，31.5，404 额定短路关合电流（峰值）KA 40，50，80，1005 额定短路动稳定电流（峰值）KA 40，50，80，1006 额定热稳定电流KA 16，20，31.5，407 额定热稳定时间s 48 防护等级IP2X9 结构型式单母线分段及单母线带旁路10 操作方式电磁式，弹簧储能式11 外形尺寸宽×深×高mm 1100×1200×2650（一般型）12 重量kg 1000大电流隔离开关技术参数隔离开关技术参数接地开关技术参数接地开关技术参数应能与相应的隔离开关的动、热稳定电流，接触压力与相应的隔离开关一致，并且接地开关断口间的距离不小于125ｍｍ。
订货须知ａ、一次线路主方案编号、单母线系统图、排列图、平面布置图；ｂ、二次线路电气原理图、端子排列图；ｃ、开关柜内电器元件的型号、规格、数量；ｄ、主母线、分支母线的规格、材质；ｅ、备品、备件的名称及数量；ｆ、特殊要求同厂方协商。
一、概述XGN15-12型交流高压六氟化硫环网开关设备（以下简称环网柜）是大亚电器集团引进国外先进技术并按照过国内家电及城网该找之要求、研制成功的新一代高压电器产品。
经严格的型式试验和长期试运行考核，各项技术性能指标全部达到IEC298和GB3906标准。
单元柜的主开关、操作机构及元器件采用大亚电器集团自主生产的FLN36-12D型SF6开关设备，也可根据用户需要配装A BB公司原装HAD/US型SF6断路器或V D4-S型真空断路器，其操作方式分为手动、电动两种。
柜体采用敷铝锌板经数控机床加工后铆接而成，防护等级达I P3X，并具有可靠的机械联锁和防误操作功能。
本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。
广泛使用于工矿企业、高层建筑、住宅小区、学校等作为10KV电力配电系统环网供电和终端配电之用。
环网柜内装有六氟化硫负荷开关或六氟化硫负荷开关与熔断器组合电器可以关合和开断额定负载电流、关合额定短路电流、开断变压器空载电流，组合电器配以熔断器后可一次性开断31.5KA短路电流，在电力系统中控制和保护作用。
■·型号含义X G N 15－12 FR│││││││││││││││││└──────SF6负荷开关一熔断器组合电器││││└───────额定电压（KV）│││└─────────设计序号││└──────────户内│└───────────固定式└────────────箱式■·二、优点：■·运行不受环境因素影响：所有带电部件均在密封外壳内，可防潮气、污染、腐蚀性气体与蒸汽、尘土以及小动物。
■·操作人员的高度安全性及高可靠性：开关柜组合上的母线排位于SF6气室内，各单元之间的连接采用绝缘的插入式实心母线。
编号：XGN2-12高压开关柜使用说明书襄阳展宇电气有限公司XIANGFAN ZHANYU ELECTRIC CO.,LTD.公司地址：湖北省襄阳市春园西路101号技术服务：传真：(0710)3342898销售直拨：(0710)3343998 邮编：441000前言感谢您选用展宇电气XGN2-12型高压开关柜系列产品。
本说明书提供给用户安装、运行参数设定、异常诊断、日常维护及安全使用相关注意事项。
为了保证正确地安装及操作本产品，请在装机之前，详细阅读本使用说明书。
我们的服务就和我们的产品一样，全体员工一直坚信用户是上帝的原则。
如在使用过程中遇到解决不了的疑难问题，请联络本公司的各地经销商或直接与本公司联系。
产品购入后，请检查本产品是否因运输不慎而造成损伤；产品的规格、型号是否与订购产品的机种相符；有无合格标志等。
由于产品在不断地更新换代可能出现设备及产品的个别地方或文字与宣传资料不符，如果发现设备出现此种问题请咨询本公司。
拆箱后请检查设备前柜门内文件盒内的产品说明书。
如有问题，请与供货商联系。
希望用户妥善保管本说明书，这对今后的维护、保养以及其它应用的场合会有所俾益。
用户应将本说明书交给直接使用或操作人员手中，如需对本说明书存档，请与本公司联系，本公司将免费为您提供一套存档用说明书。
安全警告✧禁止野蛮搬运及安装，禁止雨淋，远离电磁干扰。
✧防止儿童和公众接触或接近本设备，本设备有危险电压。
✧本设备只能按照制造商规定的用途使用，未经授权的修改或不按本手册的规定操作可能会导致严重地人身伤害及其它伤害。
✧只有经过严格训练的专业操作人员及专业技术人员才能允许操作及维护本产品。
✧请在操作本设备前，认真阅读本手册中的所有安全说明安装操作和维护规程。
目录1、概述 (4)2、产品型号及含义 (4)3、主要技术数据 (4)4、结构概述 (6)5、使用说明 (7)6、安装 (7)7、维护要点 (8)8、包装、运输、存储和启封 (9)9、订货须知 (9)一、概述◆主要用途XGN2-12型高压开关柜，适用于3～10kV三相50HZ交流单母线系统，作为接受和分配电能用。
产品介绍环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。
首先要看你这个水处理项目是不是很重要，按照常规来讲，水处理设备不属于Ⅰ类负荷，而且变压器才500KVA，从变压器的容量可以看出，你这个水处理应该是个比较小的污水处理站（可能是某个厂矿在环保的压力下新建的用来处理污水用的），所以用环网柜足够了，2台环网柜的投资远远小于你用2台中置柜的，业主（甲方对你给他省钱他应该很高兴），而且从实际来讲，安装环网柜一般都是因为一个原因：负荷侧（因为污水处理一般都建在市区的边上或工厂的边上）距离高低压配电室比较远，所以变压器的进线前要有刀闸和断路器，以便将高压配电室到变压器之间的这段长电缆用环网柜做个隔离，万一电缆发生事故使其不致于直接波及变压器，另外，当变压器临时检修时好做就近断开电源用，环网柜之上还有高压柜（本身有综合保护），环网柜之下的低压进线还有断路器（建议你选用施耐德的MT断路器，各种保护比较全），所以保护的重任几乎就不大用环网柜来承担（好的环网柜的保护能力还是很强的），所以用环网柜是完全可以的。
ⅹgn66一12高压进线柜操作说明
配电房ⅹgn66一12高压进线柜带电后，此时10KV进线电柜下面电缆带电，带电指示灯亮。
确认后才能进行下一步操作。
1、确认高压进线电缆已送电，将主开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时高压开关柜母线带电，电压表显示高压电压值；
2、确认所需供电变压器对应的高压开关分柜，把高压开关柜接地刀闸旋转在断开位置，将分开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时变压器带电；
3、停高压电时，操作顺序相反，操作完毕，挂停电标志牌；
4、停电后操作高压开关柜，使用所配备的后备电源操作，如后备电源损坏，用开关储能操作；
5、储能功能作用，是在突然停电，同时后备操作电源损坏时，手动储能按键，保证合闸或分闸操作完成。
高压开关储能可电动或手动储能。
6、低压出线开关送电操作：确认低压柜所有开关已处于断开位置，变压器已带电，可以进行下一步操作；
7、将进线屏的进线负荷开关摇进低压开关柜内，面板分闸、储能指示灯亮；
8、确认负荷开关到位后，按合闸按钮，合上断路器，合闸指示灯亮，电压表显示低压电压值，此时低压母线带电；
9、摇进抽屉式配电屏各回路负荷开关，对各分路用电房供电(适合600A以上回路)；
10、将抽屉式配电屏各回路开关面板旋钮旋转至合闸位置，合上各回路空气开关，对各用电设备供电(适合600A以下回路)。
XGN15-12高压开关柜技术文件1、前言本技术文件经买、卖双方确认后将作为订货合同的技术附件，与合同正文具有同等的法律效力。
2、环境条件：2.1、环境温度最高： +40℃最低： -25℃2.2、海拔高度：≤1000m2.3、地震裂度： 8度耐受地震能力：地面水平加速度：0.4g垂直加速度：0.2g正弦波持续时间：5周波安全系数： 1.672.4、空气相对湿度：日平均≤95%，月平均≤90%2.5、安装地点：户内3、技术标准3.1 GB3906-91 《3-35KV交流金属封闭开关设备》3.2 SD318-89 《高压开关柜闭锁装置技术条件》3.3 GB311.1-83 《高压输变电设备的绝缘配合》3.4 GB311.2-83 《高电压试验技术》3.5 GB1984-89 《交流高压断路器》3.6 GB1985-89 《交流高压隔离开关和接地开关》3.7 GB11022-89 《高压开关设备通用技术条件》3.8 IEC4201990 《高压交流负荷开关熔断器的组合电器》3.9 IEC298 《1-52KV交流金属封闭开关设备和控制设备》3.10 DL/T539-93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》3.11 DL/T539-96 《高压开关设备的共用订货技术件》3.12 DL404-91 《户内交流高压开关柜订货技术条件》3.13 IEC60056 高压交流断路器3.14 IEC60129 交流隔离开关和接地开关3.15 IEC60185 电流互感器3.16 IEC60186 电压互感器3.17 IEC60298 额定电压1KV以上50KV以下交流金属封闭开关3.18 GB2706 交流高压电器动、热稳定试验方法3.19 GB3309 高压开关设备常温下的机械试验3.20 GB3804 3-63KV交流高压负荷开关4、开关柜技术参数4.1额定电压：10KV4.2 额定最高电压：12KV4.3、额定绝缘水平a、额定雷电冲击耐压（KV）75（对地及相间）85（一次隔离断口间）；b、相间及相对地（1min）工频耐压（KV）42；c、一次隔离断口间（1min）工频耐压（KV）48；d、辅助回路和控制回路（1min）工频耐压（V）2000；e、主绝缘距离要求：导体相间及对地≥125mm瓷绝缘爬电比距≥2.16cm/kv有机绝缘爬电比距≥2.4cm/kv绝缘隔板两边距带电体的净距离每边不小于30mm；4．4、额定频率：50Hz4．5 额定电流630A4．6、额定短路开断电流25KA4．7、额定短路关合电流峰值80KA4．8、额定热稳定电流：25KA（4s）4．9、额定短路动稳定电流（峰值）80KA4．10、额定短路电流开断次数50次4．11、防护等级：IP4X4．12、温升柜内可触摸部件：20℃导体表面： 55℃额定短路故障时及故障后：〈200℃（3s后）5、高压开关柜主要电气元件的技术参数5.1 断路器5.1.1类型：真空断路器VS1-125.1.2、额定电压： 12KV5.1.3、额定电流： 630A5.1.4、额定绝缘水平工频耐压：≥42KV（有效值），1min冲击耐压：≥75KV5.1.5、真空度：≤1.3*10-6Pa5.1.6、额定开断电流： 25KA5.1.7、额定热稳定电流： 25KA/4S5.1.8、额定峰值耐受电流： 80KA5.1.9、电气寿命：≥20000次5.1.10、机械寿命：≥30000次5.1.11、合闸时间：≤70MS5.1.12、分闸时间：≤45MS5.1.13、操作机构：弹簧操作电动机储能机动分闸按钮： 1个机动合闸按钮： 1个5.1.14、弹簧机构工作电压： 220V DC5.1.15、弹簧储能时间：＜10s5.1.16、断路器带防跳回路及机械防跳装置。
GTXGN高压开关柜/PT柜/计量柜
安装使用说明书
有限责任公司
GTXGN-12型固体绝缘全封闭开关柜
概述
GTXGN作为一种智能环保型开关设备，是配
电自动化系统的一个重要组成部分。
开关设
备主要有三种功能单元，即V单元（断路器
单元）、C单元（负荷开关单元）、F单元（组
合电器单元）。
当系统要求配置多个单元时，
可以在左右侧任意扩展，根据不同的设计方
案任意排列，实现不同的配置要求。
每个单元在结构上分为开关室、母线室、电缆仓室三个部分，一次电路采用APG自动凝胶工艺，将母线、隔离开关、真空灭弧室完全固封在环氧树脂中；操作机构为专用弹簧操动机构，也可配加电动操作。
GTXGN型固体绝缘开关设备具有结构紧凑、全绝缘、全密闭、长寿命、免维护、绿色环保、占用空间小、安全可靠、不受环境影响等优点，广泛应用于工业及民用的环网和终端供电。
特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。
※主要特点
■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；
■所有操作均在柜门关闭状态下进行；
■防护等级高，可防止杂物和虫害侵入；
■简单有效的“五防”闭锁，防止误操作；
■可配用VS1及VD4型真空断路器；
■更换断路器简单，手车互换性能好；
■柜体可靠墙安装、柜前维护，减少占地面积；
■电缆室空间充裕、可连接多根电缆；
■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
GTXGN型固体绝缘全封闭开关设备是采用特殊环氧树脂
作绝缘材料而生产出来的。
这种环氧树脂有优异的性能：
■具有优异的电绝缘性能。
介电强度20～30kv/mm
体积电阻率(ρv）1×1013~15Ω.m
■耐热可达200℃以上，在高温下也有良好的绝缘性能。
■化学性能稳定，具有优异的耐碱性、耐酸性和耐溶剂性
，良好的抗温度老化、抗辐射老化性能。
■导热系数为80×10-2～100×10-2W/m.k，易于热量发散。
■对各种物质均有很高的粘结力，分子结构紧密，机械强度高，对开关设备有很好的保护作用。
■固化收缩率小，一般为1%～2%，膨胀系数也很小，一般为6×10-5/℃。
所以开关尺寸稳定，内应力小，不易开裂。
■即可以实现手动操作，也可以电动操作，电动升级简便。
■带电部件全部密封设计，实现全绝缘、全密封结构，防护
等级为IP67，短时浸泡在水中也能正常工作。
■模块化设计和分相设计，使单元组合和回路扩展更加方便，
绝缘性能更为优良。
■无SF6气体，不用考虑通风、检气、气体回收、气体在线
检测等情况。
■完全取消SF6应用，避免了因气体压力不足造成绝缘性能和灭弧能力下降所引发的爆炸事故。
■采用具有防爆性能的真空灭弧室，固体绝缘层对开关具有进一步防护作用，确保设备和人员安全。
■巧妙的机械联锁和电气联锁，满足五防要求，确保人身设备安全。
■环氧树脂绝缘层与开关一次导体间采用柔性填充物，消除热胀冷缩引起的应力，避免了产生裂缝。
■隔离机构内采用全齿轮传动，提高了操作机构的可靠性。
■开关位置指示安装于操作主轴上，增加了指示正确性。
GTXGN型固体绝缘全封闭开关设备
※结构说明
GTXGN型固体绝缘全封闭开关设备由固定的柜体。
柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。
开关柜的外壳防护等级达到IP4X，且各隔室的防护等级均为IP4X。
开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。
※开关柜主要技术参数
表1 开关柜主要技术参数
※※：电流互感器的断路容量应单独考虑
※※※：额定短时耐受电流为20KA及以下，分支母线额定电流为1250A及以下柜宽800mm；额定短时耐受电流为20KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
※真空断路器技术数据
属氧化物避雷器，其具体要求用户应与制造厂协商；当断路器用于开断电
容器组时，电容器组的额定电流不大于断路器额定电流的80%。
※：额定电流达3150A时需配备风冷装置。
负荷开关参数
※型号含义：
GTXGN–12/□□□□
额定短路开断电流（kA）
额定电流（A）
操作机构特征代号，D：电磁，T：弹簧
户内型
额定电压（kV）
适用类型：（户内）
产品类型：（箱式固定型）
固体绝缘
企业代号
■由计算机系统监控的智能型开关柜具有遥测、通信、遥控等功能。
▲遥测
可实时对系统进行电流、电压、功率、功率因数等连续变化的模拟量不断地釆集、分析、处理、记录，对一些较重要量，如母排三相电流、电压、变压器功率、电容柜功率因数等，作为常量，实时显示在显示屏上，并具有越限报警功能。
GTXGN型固体绝缘全封闭开关设备
▲遥测
可实时对开关运行状态、保护动作等开关量进行监督，供计算机随时调用和报警，同时送往模拟屏，供操作人员随时观察，并对各柜内开关的状态、事故跳闸、过流速断、温度等作实时记录打印，以备后用，同时送往模拟屏，供操作人员随时观察和模拟操作。
▲遥控
通过计算机键盘输入相应的站号、开关号、合、分闸等信号，在计算机屏幕上和模拟屏上同时将要选择的具体开关的状态反馈
回来，同时反馈一个具体的继电器辅助触点信号，用来证实被选中的开关是否是要选的开关，以防误动。
既有分、合闸成功、失败、继电器故障、开关状态等信号以中文显示，并实时记录操作的时间、类型和开关号等。
