心电图机的原理以及维护保养 ppt课件

心电图机的原理以及维护保养 ppt课件

应用方法
4.为减少电极与皮肤的空隙，增加导电性能， 应直接使用导电膏涂擦放置电极部位的皮肤。涂 导电膏时应根据导联放置位置，相互分开，不可 涂成一片，避免短路。
5.为了能在平卧时描记V7、V8、V9等，背部 的电极安放，最好采用扁平吸盘电极或一次性监 护电极。
应用方法
6.当心电图波形与患者的病情特征不相 符合时，应选择其它检查方法来帮助诊断。
操作步骤
(三)结束步骤 1.检查完毕，关闭电源；小心移开导联线。 2.取下所记录心电图，标记姓名、年龄、诊 断、检查日期和时间、导联名称。 3.擦干净患者胸前导电糊，协助患者穿衣； 询问患者感受，作出检查评价；整理床单 位和用物。
应用方法
(一)常用导联的安放 1.标准导联又称为标准肢体导联，它直
胸导联的位置
V1 胸骨右缘第四肋间。 V2 胸骨左缘第四肋间。 V3 在V2和V4连线的中点。 V4 在锁骨中线第五肋间。 V5 左腋前线与V4同一水平面上。 V6 左腋中线与V4同一水平面上。
胸导联的位置
胸电极的连接位置
应用方法
（二）注意事项 1.注意室温调节和检查环境的隐蔽性。 2.患者在准备检查前应充分休息，取仰卧位， 放松肢体；如患者放置电极部位的皮肤污垢或毛 发过多，应先清洁皮肤或剃毛。 3.在使用过程中患者和仪器只能通过导联线连 接。应尽量避免不必要的干扰因素。
7.对于瓣膜活动、心音变化、心肌功能 状态等，心电图不能提供直接判断，要借助 其它的检查方法如来共同诊断。
8.由于心电图的波形改变受生理性、病 理性或解剖学变异等诸多因素的影响，不能 单凭心电图作出超越其许可范围的诊断结论。
应用方法
9.如发现胸壁导联有无法解释的异常T或 U波时，应检查电极是否松动脱落，或尝试 将电极的位置稍微偏移一些，此时若波形变 为完全正常，则可认为这种异常的T波或U波 是由于心脏冲撞胸壁，使电极的极化电位发 生变化而引起的伪差。

《心电图机的使用》课件.

《心电图机的使用》课件.

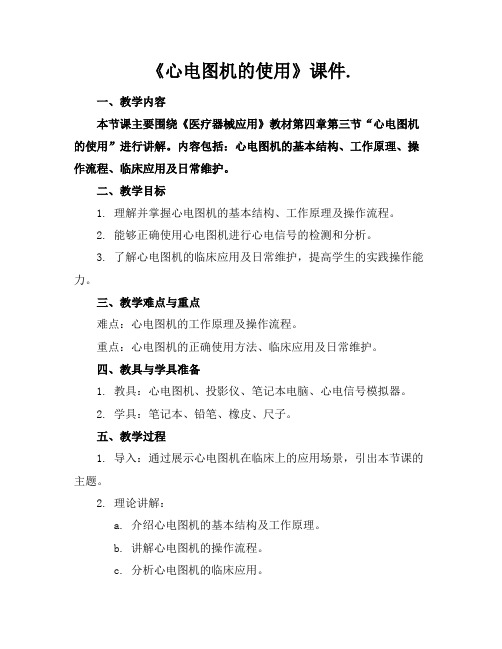

《心电图机的使用》课件.一、教学内容本节课主要围绕《医疗器械应用》教材第四章第三节“心电图机的使用”进行讲解。

内容包括：心电图机的基本结构、工作原理、操作流程、临床应用及日常维护。

二、教学目标1. 理解并掌握心电图机的基本结构、工作原理及操作流程。

2. 能够正确使用心电图机进行心电信号的检测和分析。

3. 了解心电图机的临床应用及日常维护，提高学生的实践操作能力。

三、教学难点与重点难点：心电图机的工作原理及操作流程。

重点：心电图机的正确使用方法、临床应用及日常维护。

四、教具与学具准备1. 教具：心电图机、投影仪、笔记本电脑、心电信号模拟器。

2. 学具：笔记本、铅笔、橡皮、尺子。

五、教学过程1. 导入：通过展示心电图机在临床上的应用场景，引出本节课的主题。

2. 理论讲解：a. 介绍心电图机的基本结构及工作原理。

b. 讲解心电图机的操作流程。

c. 分析心电图机的临床应用。

3. 实践操作：a. 演示心电图机的操作流程。

b. 学生分组进行心电信号检测实验，教师巡回指导。

4. 例题讲解：a. 分析心电图机常见故障及其原因。

b. 讲解如何根据心电信号判断患者的心脏状况。

5. 随堂练习：a. 学生根据所学知识，回答教师提出的关于心电图机的问题。

b. 学生互相讨论，分享操作心得。

六、板书设计1. 心电图机的基本结构、工作原理。

2. 心电图机的操作流程。

3. 心电图机的临床应用及日常维护。

七、作业设计1. 作业题目：心电图机操作流程图绘制。

答案：参照教材或课堂讲解，绘制心电图机操作流程图。

2. 作业题目：简述心电图机在临床上的应用。

答案：心电图机在临床上主要用于心脏病的诊断、病情监测及疗效评估。

八、课后反思及拓展延伸1. 反思：本节课学生对心电图机的操作流程掌握较好，但在分析心电信号方面存在一定困难，需要在今后的教学中加强指导。

2. 拓展延伸：a. 了解心电图机的未来发展及新型心电图机的研究。

b. 探讨心电图机在其他领域的应用，如运动生理、航天医学等。

心电图机1

心电图机1

2.心电图的典型波形
P波心房激动产生；QRS波群(左、右心室电激动) T波(心室肌复极化)；
心电图纵、横坐标意义
心电图记录纸是一种1mm X 1mm的方格坐标记录纸 横坐标代表时间 纵坐标代表电压
V/mV
0.1mV 纵坐标
0.04s 横坐标
t/ms
心电图机记录波形是
横轴表示时间 当走纸速度为25mm/s时,每1mm代表 时每 代表0.04s。 当走纸速度为 代表 。 当……………50mm/s……………….0.02s。
将电极置于 人体的任何 两点并用导 线与心电图 机连接，这 种连接方式 和装置称为 心电图导联
标准导联
亦称双极肢体导联，反映两个肢体之间的电位 差。其理论基础为爱因霍文三角形。
位置
Ⅰ导联：左 上肢电极与 心电图机的 正极端相连， 右上肢电极 与负极端相 连
位置
Ⅱ导联：左 下肢电极与 心电图机的 正极端相连， 右上肢电极 与负极端相 连
图形
本节小结
1、心脏因节律性收缩和舒张,产生生物电变化通 、心脏因节律性收缩和舒张 产生生物电变化通 过心脏周围的导电组织和体液传导到身体表面, 过心脏周围的导电组织和体液传导到身体表面 形成心电图波形。 形成心电图波形。 2、常用心电图导联： 、常用心电图导联： 标准导联、加压肢体导联、胸导联。 标准导联、加压肢体导联、胸导联。
(c)低零点漂移 要求放大器工作点稳定 (c)低零点漂移—要求放大器工作点稳定,不应受 低零点漂移 要求放大器工作点稳定, 环境温、湿度的变化。 环境温、湿度的变化。 (d)低噪声 (d)低噪声 放大器电路中各元器件内部带电粒子不规则运 动产生噪声,被多级放大器放大,所以影响最大, 动产生噪声,被多级放大器放大,所以影响最大, 造成干扰。要求前置放大器电路严格控制噪声。 造成干扰。要求前置放大器电路严格控制噪声。 (e)宽线性工作范围 宽线性工作范围—宽动态范围 (e)宽线性工作范围 宽动态范围 电极电压能导致工作点产生漂移, 电极电压能导致工作点产生漂移,为使放大器 工作在线性区内,要求有较宽动态范围。 工作在线性区内,要求有较宽动态范围。

医用仪器设备使用与维护作业指导书

医用仪器设备使用与维护作业指导书

医用仪器设备使用与维护作业指导书第1章医用仪器设备概述 (4)1.1 医用仪器设备的分类与特点 (4)1.1.1 按功能分类 (4)1.1.2 按使用场所分类 (4)1.1.3 医用仪器设备的特点 (4)1.2 医用仪器设备的管理与规章制度 (4)1.2.1 管理原则 (4)1.2.2 管理制度 (4)第2章医用仪器设备的操作规范 (5)2.1 基本操作流程 (5)2.1.1 准备工作 (5)2.1.2 操作步骤 (5)2.1.3 操作记录 (5)2.2 操作人员资质与培训 (6)2.2.1 资质要求 (6)2.2.2 培训 (6)2.3 操作注意事项 (6)2.3.1 严格遵守操作规程 (6)2.3.2 注意患者安全 (6)2.3.3 设备维护与保养 (6)2.3.4 节约使用 (6)2.3.5 环保与安全 (6)第3章医用仪器设备的维护与保养 (6)3.1 设备维护的基本要求 (6)3.1.1 维护人员资质 (6)3.1.2 维护周期 (7)3.1.3 维护内容 (7)3.1.4 维护记录 (7)3.2 日常保养与清洁 (7)3.2.1 日常清洁 (7)3.2.2 检查电源及线路 (7)3.2.3 检查设备部件 (7)3.2.4 检查设备运行状态 (7)3.3 设备故障的排查与处理 (7)3.3.1 故障排查 (7)3.3.2 故障处理 (7)3.3.3 故障记录 (7)3.3.4 预防措施 (8)3.3.5 定期培训 (8)第4章各类医用仪器设备的使用 (8)4.1 生命支持类设备 (8)4.1.1 呼吸机 (8)4.1.2 心脏除颤仪 (8)4.1.3 体外膜肺氧合（ECMO） (8)4.2 医学影像类设备 (8)4.2.1 X线成像设备 (8)4.2.2 CT扫描设备 (8)4.2.3 磁共振成像（MRI）设备 (9)4.3 检验分析类设备 (9)4.3.1 血液分析仪 (9)4.3.2 生化分析仪 (9)4.3.3 免疫分析仪 (9)4.4 治疗类设备 (9)4.4.1 高压氧舱 (9)4.4.2 射频消融设备 (9)4.4.3 透析设备 (9)第5章医用仪器设备的校准与质控 (9)5.1 校准的基本概念与方法 (9)5.1.1 基本概念 (10)5.1.2 校准方法 (10)5.2 质量控制体系的建立与实施 (10)5.2.1 质量控制体系建立 (10)5.2.2 质量控制体系实施 (10)5.3 常用医用仪器设备的校准与质控 (10)5.3.1 心电图机 (10)5.3.2 超声诊断仪 (11)5.3.3 医用X射线设备 (11)5.3.4 呼吸机 (11)5.3.5 血液分析仪 (11)第6章医用仪器设备的安全管理 (11)6.1 设备电气安全 (11)6.1.1 电气安全检查 (11)6.1.2 防止电击 (11)6.1.3 防止电气火灾 (11)6.1.4 定期维护与检修 (11)6.2 辐射安全 (11)6.2.1 辐射防护 (12)6.2.2 辐射监测 (12)6.2.3 辐射安全培训 (12)6.3 生物安全 (12)6.3.1 生物危害识别 (12)6.3.2 生物防护措施 (12)6.3.3 感染控制 (12)6.3.4 废弃物处理 (12)6.3.5 应急预案 (12)第7章医用仪器设备的购置与验收 (12)7.1 设备选型与采购流程 (12)7.1.1 设备选型 (12)7.1.2 采购流程 (13)7.2 设备验收与质量控制 (13)7.2.1 设备验收 (13)7.2.2 质量控制 (13)7.3 设备档案管理 (14)7.3.1 设备档案的建立 (14)7.3.2 设备档案的管理 (14)第8章医用仪器设备的维修与保障 (14)8.1 维修人员资质与培训 (14)8.1.1 维修人员资质要求 (14)8.1.2 维修人员培训 (14)8.2 维修流程与维修质量控制 (15)8.2.1 维修流程 (15)8.2.2 维修质量控制 (15)8.3 零配件采购与管理 (15)8.3.1 零配件采购 (15)8.3.2 零配件管理 (15)第9章医用仪器设备的信息化管理 (16)9.1 信息管理系统概述 (16)9.1.1 基本概念 (16)9.1.2 构成 (16)9.1.3 功能 (16)9.2 设备信息管理系统的应用 (16)9.2.1 设备采购管理 (16)9.2.2 设备使用管理 (17)9.2.3 设备维修保养管理 (17)9.3 设备远程监控与维护 (17)9.3.1 设备远程监控 (17)9.3.2 设备远程维护 (17)第10章医用仪器设备的淘汰与更新 (17)10.1 设备更新换代的依据与原则 (17)10.1.1 依据 (17)10.1.2 原则 (18)10.2 设备淘汰流程与处理 (18)10.2.1 淘汰流程 (18)10.2.2 处理方式 (18)10.3 设备更新策略与实施建议 (18)10.3.1 更新策略 (18)10.3.2 实施建议 (18)第1章医用仪器设备概述1.1 医用仪器设备的分类与特点医用仪器设备作为现代医疗技术的重要组成部分，其分类繁多，特点各异。

心电图机使用与保养课件

心电图机使用与保养课件

3.
操作方法
4. 常用胸部电极的位置有6个，C1(红)位于
胸骨右缘第四肋间；C2（黄）位于胸骨左 缘第四肋间； C4（棕）位于左锁骨中线 与第五肋间相交处； C3（绿）位于C2和 C4连线的中点；C5（黑）位于左腋前线 C4水平处；C6（紫）位于左腋中线C4水 平处。（红黄绿棕黑紫）
操作方法
5. 导联连接后，通过显示屏观察心电波形及
• 心前导联只能反映左右前后的这一平面－‘横面’
（Horizontal Plane）的心电活动，不能反映上下的 平面心电活动。
• V1-V6仅包括了胸壁1/4多一些的部位，应该包括更
右和后胸壁的导联（V3R-V5R、V7-V9），而后者已 经不再‘胸前’了。以上所有导联均反映横面的心电 活动－－统称为“胸壁导联”（Chest Lead）。
电轴右偏 向下 向上或向下 向上
电轴左偏 向上 向下 向下
心脏电轴 简单的目测法（I和III主波）
电轴正常
尖对尖向右偏
口对口向左偏
光电1350
显示屏 信息设置 键 功能区
1、电源 键 6、走纸 速度
8、功能 键（切换）
2、电压选择
9、数字 输入键盘
3、导联 切换
4、走纸 5、抗干扰电压 选择
10、自/手 动切换键
上， －－即以25 mm/s速度每个大正 方形=0.2 s，每个小正方形＝0.04 s （40ms).
• 心电图波形时间均为
0.04 s = 1 mm = 1 小正方形
心电图测量
一）心电图记录纸横直线的意义
• 心电图机所记录的心电活动强度是用毫伏
（millivolts mV ）测量的，两条横线之 间(1mm)代表0.1mV. 小正方形＝1mm(0.1mV).

第三章--医学监护仪器

6、网络化：由于通信、计算机的发展，监护 仪的网络化进程加快，不仅病区、医院可以组 成局域的网络中央监护，而且医院与医院之间 、地区与地区之间、国家与国家之间也可以连 网，实现远程会诊、远程监护和远程维护。
THANK YOU！
