储能系统设计方案
1、存储能源系统概述
存储能源系统是一种使用多种能源，如太阳能、风力等可再生能源，
以及燃料电池、蓄电池、超级电容器等储能技术技术，向用户提供电能的
系统。
它能够调节储能装置的蓄电池容量，实现能源存储，以满足用户的
需求。
它不仅能够为用户提供可再生能源，而且能够有效地利用电能，并
实现节能减排。
2、设计要求
（1）设计的储能系统能够满足不同的用能需求，并保证电能的稳定
性和可靠性。
（2）要考虑到不同的季节和地理环境，以及能源质量的变化，要采
用多种储能技术，以满足负荷需求。
（3）储能系统的稳定性和可靠性要能够满足用户的需求，采用功耗低、新型高效的存储技术，以降低系统的成本。
（4）储能系统的维护要定期进行，能够及时发现故障，提高系统的
可靠性。
（1）能源拓扑结构设计
存储能源系统采用多源多终端模式，即多种能源源，如风能、太阳能、生物质能等接入系统，考虑到不同季节和地理环境，以及可再生能源质量
的变化，从而保证电网的稳定性和可靠性。
（2）储能技术选择。
电池储能系统及应用设计1.电池选择：根据具体应用需求选择合适的电池类型。
目前市场上常见的电池类型包括铅酸电池、锂离子电池、钠硫电池等，每种电池类型有各自的优缺点，需要根据具体应用场景进行选择。
2.储能系统容量：根据应用的电能需求确定储能系统的容量。
容量的大小决定了储能系统可以储存的电能量，容量过小会导致储能时间短，容量过大则造成资源浪费。
需要根据具体应用场景中电能需求的峰值以及储能周期进行合理的容量规划。
3.储能系统效率：储能系统的效率是指储能过程中能量的损耗程度。
高效率的储能系统可以减少能源浪费，提高储能系统的使用效率。
在设计中要考虑电池的充放电效率以及系统的能量转化效率。
4.储能系统控制策略：在设计中需要考虑储能系统的控制策略。
控制策略包括充放电策略、保护策略、供电优先级以及能量管理策略等。
具体的控制策略可以根据应用需求进行定制，以实现最优的储能效果。
5.安全性设计：储能系统在使用中需要考虑安全性的设计。
电池内部的安全措施、防火、防爆等措施都需要考虑进去，以确保在储能过程中不会发生安全事故。
1.新能源储能：随着新能源发电的推广应用，电池储能系统成为解决可再生能源发电间歇性的有效手段。
通过将新能源发电装置与电池储能系统结合，可以平滑调节能源输出，提高新能源发电系统的可靠性和稳定性。
2.电力峰谷平衡：电池储能系统可以用于电力峰谷平衡。
在电力用电高峰期间，电池储能系统可以储存电能；在电力用电低谷期间，电池储能系统可以释放电能，以实现电力供需平衡。
3.储能管理系统：电池储能系统可以用于构建可再生能源储能系统，实现对峰谷电源的利用。
储能管理系统通过对能源的储存和释放进行控制，提高能源利用效率，减少对传统能源的依赖。
4.网络备份电源：电池储能系统可以用作网络备份电源。
当电网供电中断时，电池储能系统可以提供备用电源，确保关键设备的正常运行，提高供电的可靠性。
5.新能源汽车：电池储能系统是电动汽车的核心部件。
电池储能系统选型及应用分析随着绿色能源的不断发展，电池储能系统在现代化社会中发挥着越来越重要的作用。
电池储能系统是指使用电池束将电能有效地转换成化学能进行储存，以便在需要时释放电能。
在本篇文章中，我们将探讨电池储能系统选型及应用分析的相关问题，探究电池储能系统的发展，了解选择电池储能系统的不同方案，并重点分析应用中存在的问题与挑战。
一、电池储能系统发展电池储能系统最早是被用于卫星发射任务，该系统的优势在于其高度可靠性和稳定性。
进入21世纪以来，随着电动汽车等技术的不断发展，电池储能系统应用于工业和民用领域越来越广泛。
发展到现在，电池储能系统已经成为解决能源变革和能源危机的有效手段。
二、选择电池储能系统的不同方案在选择电池储能系统时，需要考虑多个因素，例如：储能系统所需的容量、使用周期、放电时间和额定功率等。
当前最常用的电池储能系统包括铅酸电池、锂离子电池和钠硫电池等。
这些电池的特性各不相同，用户需要综合考虑各方面的需求和限制，选择适合自己的方案。
铅酸电池是目前应用最为广泛的储能系统之一，其成本相对较低，稳定性好，但是对环境有一定的污染；锂离子电池则具有高能量密度、高效率、长使用寿命等特点，但其成本偏高；钠硫电池则主要用于大型电力系统的储能，其优势在于高效能和长寿命。
需要在项目的特殊需求下，选择适合的电池储能系统且确保其匹配性能和使用寿命。
三、应用中存在的问题和挑战尽管电池储能系统已经被广泛应用，但其中仍存在一些问题和挑战，如：安全问题、成本问题、稳定性问题、以及环境污染问题等。
此外，电池寿命、储存容量、环境温度和充放电效率等指标也需要考虑。
如果不合理使用电池储能系统，则会造成设备故障、能源浪费和环境污染等问题。
因此，选择合适的电池储能系统，对其进行规范式运维，以及采用有效的管理策略，能够在很大程度上减少问题和挑战。
如采用合适的管理方法，可以延长电池的寿命、提高电池的充放电效率，减少使用成本，降低环境污染。

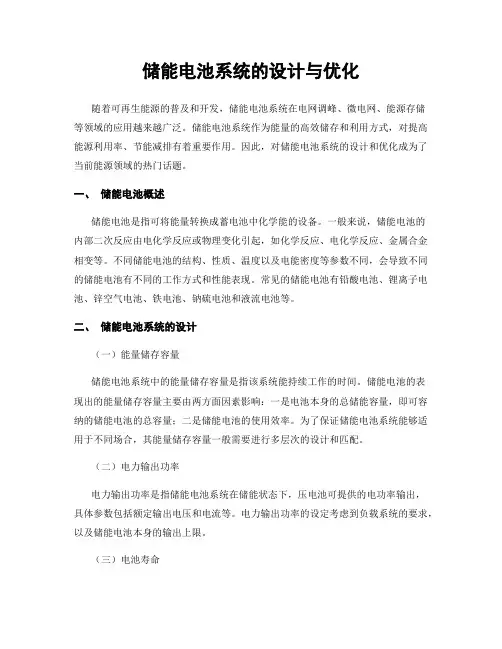

储能电池系统的设计与优化随着可再生能源的普及和开发，储能电池系统在电网调峰、微电网、能源存储等领域的应用越来越广泛。
储能电池系统作为能量的高效储存和利用方式，对提高能源利用率、节能减排有着重要作用。
因此，对储能电池系统的设计和优化成为了当前能源领域的热门话题。
一、储能电池概述储能电池是指可将能量转换成蓄电池中化学能的设备。
一般来说，储能电池的内部二次反应由电化学反应或物理变化引起，如化学反应、电化学反应、金属合金相变等。
不同储能电池的结构、性质、温度以及电能密度等参数不同，会导致不同的储能电池有不同的工作方式和性能表现。
常见的储能电池有铅酸电池、锂离子电池、锌空气电池、铁电池、钠硫电池和液流电池等。
二、储能电池系统的设计（一）能量储存容量储能电池系统中的能量储存容量是指该系统能持续工作的时间。
储能电池的表现出的能量储存容量主要由两方面因素影响：一是电池本身的总储能容量，即可容纳的储能电池的总容量；二是储能电池的使用效率。
为了保证储能电池系统能够适用于不同场合，其能量储存容量一般需要进行多层次的设计和匹配。
（二）电力输出功率电力输出功率是指储能电池系统在储能状态下，压电池可提供的电功率输出，具体参数包括额定输出电压和电流等。
电力输出功率的设定考虑到负载系统的要求，以及储能电池本身的输出上限。
（三）电池寿命储能电池寿命是指储能电池系统运行一定周期后依然能够保持其预想的总容量标准的能力。
电池寿命问题在储能电池材料的研发、储能电池组件及系统的设计和制造等方面都极其关键，目前研究方向主要是延长储能电池寿命，提高储能电池的使用性能和储能效率。
（四）环境和安全性要求储能电池系统一般需要具备极高的环境适应性和安全性，特别是在极端条件下的工作环境。
在设计储能电池时，需考虑到以下环节：储能电池运输时的堆放、储能电池组件的制造和加工过程、储能电池极限使用条件下的安全性和稳定性等。
三、储能电池系统的优化（一）储能电池系统的能量管理优化为了使储能电池系统的储存效率更高，需进行电池的校准和优化。

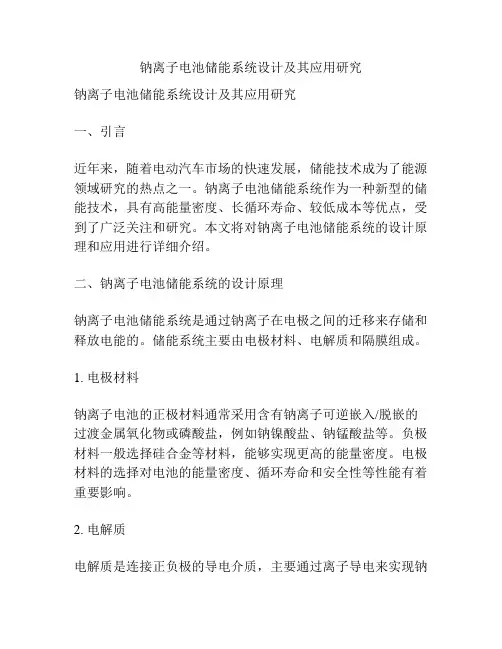

钠离子电池储能系统设计及其应用研究钠离子电池储能系统设计及其应用研究一、引言近年来，随着电动汽车市场的快速发展，储能技术成为了能源领域研究的热点之一。
钠离子电池储能系统作为一种新型的储能技术，具有高能量密度、长循环寿命、较低成本等优点，受到了广泛关注和研究。
本文将对钠离子电池储能系统的设计原理和应用进行详细介绍。
二、钠离子电池储能系统的设计原理钠离子电池储能系统是通过钠离子在电极之间的迁移来存储和释放电能的。
储能系统主要由电极材料、电解质和隔膜组成。
1. 电极材料钠离子电池的正极材料通常采用含有钠离子可逆嵌入/脱嵌的过渡金属氧化物或磷酸盐，例如钠镍酸盐、钠锰酸盐等。
负极材料一般选择硅合金等材料，能够实现更高的能量密度。
电极材料的选择对电池的能量密度、循环寿命和安全性等性能有着重要影响。
2. 电解质电解质是连接正负极的导电介质，主要通过离子导电来实现钠离子在电极之间的迁移。
传统的电解质主要采用有机液体，但存在着易燃、挥发性大等安全隐患。
近年来，固态电解质材料逐渐受到关注，其具有较好的稳定性和安全性。
3. 隔膜隔膜用于阻止正负极之间的直接接触，防止电池短路。
隔膜要具有较好的离子传导性能，同时保证杂质和水分的阻隔能力。
常见的隔膜材料是可撕裂的聚合物薄膜。
三、钠离子电池储能系统的应用研究1. 电动汽车钠离子电池作为一种高能量密度的储能技术，具有较长的续航里程和较低的充电时间，在电动汽车领域有着广阔的应用前景。
相比于传统的锂离子电池，钠离子电池具有较低的成本，可以降低电动汽车的制造成本。
2. 储能电站钠离子电池储能系统可以作为储能电站的核心组件，用于电网调峰填谷和应对突发负载。
钠离子电池具有较高的能量密度和循环寿命，能够有效提高储能电站的运行效率。
此外，钠离子电池储能系统还可以与可再生能源发电设备相结合，实现可再生能源的稳定输出。
3. 家庭储能系统随着分布式能源的快速发展，家庭储能系统需求逐渐增多。
钠离子电池储能系统可以安装在家庭中，储存太阳能电池板或风力发电机等设备产生的电能，供家庭用电。
铅酸电池储能系统方案设计一、背景分析近年来，能源短缺和环境污染问题日益突出，因此开发和利用清洁可再生能源是当前和未来的重要任务之一、而铅酸电池作为一种成熟的蓄电池技术，具有较高的安全性、稳定性和可靠性，被广泛应用于储能系统中。
二、系统设计目标1.提高能源利用效率：通过铅酸电池的充放电过程，将电能转化为化学能进行储存，以提高能源利用效率。
2.平稳调节电网负荷：储能系统可以平滑调节电网负荷，实现峰谷电量平衡，提高电网的供电质量。
3.应对电力峰值需求：通过储能系统可以暂时储存电能，在电力峰值需求时进行释放，以满足用电需求。
4.提高电力系统的可靠性：通过储能系统的应用，可以提供备用电源，保证电力系统在紧急情况下的可靠运行。
三、系统组成1.铅酸电池组：铅酸电池是储能系统的关键部件，可以根据需求选择合适的电池容量和数量，以满足系统对电能的储存和释放需求。
2.充电控制系统：包括电池组充电管理装置和充电设备，能够实时监测和控制铅酸电池组的充电状态，保证充电效率和充电安全。
3.放电控制系统：包括电池组放电管理装置和放电设备，能够实时监测和控制铅酸电池组的放电状态，保证放电效率和放电安全。
4.逆变器系统：逆变器将储存的直流电能转换为交流电能，供应给用户或电网，具有较高的转换效率和稳定性。
5.控制与监测系统：通过监测和控制系统，实时获取和分析储能系统的运行状态，对系统进行合理调度和管理。
四、系统运行流程1.充电阶段：根据电网供电情况和能源需求情况，通过充电控制系统将电能输入到铅酸电池组中进行储存。
2.放电阶段：根据电网负荷情况，通过放电控制系统将储存的电能释放到电网中，满足用户的用电需求。
3.运行监控：通过控制与监测系统，实时监测储能系统的运行状态，包括电池组的充放电电压、电流和温度等参数，保证系统的安全和稳定运行。
4.系统调度：根据电网的需求和用户的用电需求，通过系统调度和管理，合理分配储能系统的储存和释放能力，以提高能源利用效率和电网供电质量。
电池储能系统集成技术与应用
随着电池储能技术的日益发展，储能系统集成技术和应用也得到了长足发展。
电池储能系统集成技术是指将电池系统、储能系统以及相关配套设备进行有机组合，整体设计安装，使其具备良好的性能和安全可靠的特性，以满足用户的技术要求。
电池储能系统集成技术的应用较为广泛，可用于多种场合。
如：可以应用于风力发电厂，针对风能变化较大的情况，可以通过储能系统来调节风电的输出，以满足电网的负荷；同时，它还可以应用于光伏发电厂，用于调节光伏发电的输出，以满足负荷的需求；另外，电池储能系统集成技术还可以应用于电网的调峰调频，通过储能系统来实现对电网的调峰调频，以满足电网的运行需求。
电池储能系统集成技术还可以应用于智能用电，以改变用户的用电行为，实现用电的优化；还可以应用于电动汽车、电动自行车等新能源汽车的动力，以满足其续航能力的要求。
电池储能系统集成技术具有良好的发展前景，将在更多的领域得到广泛应用。
然而，由于储能系统集成技术仍处于发展初期，存在许多不足之处，因此，在实际应用中，仍需进一步改进，以提高储能系统集成技术的性能和可靠性。

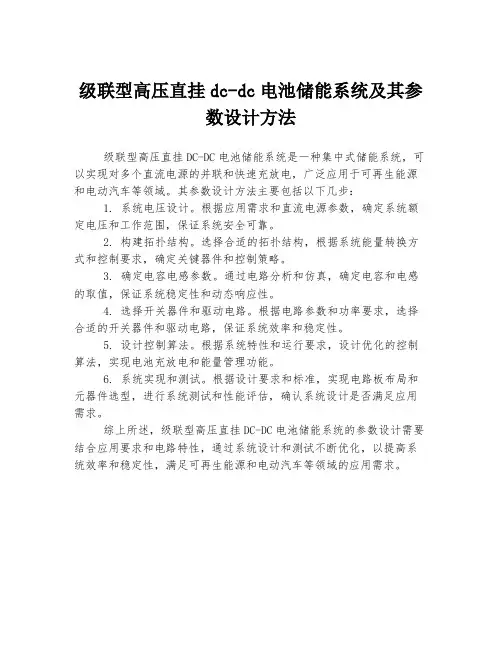

级联型高压直挂dc-dc电池储能系统及其参
数设计方法
级联型高压直挂DC-DC电池储能系统是一种集中式储能系统，可以实现对多个直流电源的并联和快速充放电，广泛应用于可再生能源和电动汽车等领域。
其参数设计方法主要包括以下几步：
1. 系统电压设计。
根据应用需求和直流电源参数，确定系统额定电压和工作范围，保证系统安全可靠。
2. 构建拓扑结构。
选择合适的拓扑结构，根据系统能量转换方式和控制要求，确定关键器件和控制策略。
3. 确定电容电感参数。
通过电路分析和仿真，确定电容和电感的取值，保证系统稳定性和动态响应性。
4. 选择开关器件和驱动电路。
根据电路参数和功率要求，选择合适的开关器件和驱动电路，保证系统效率和稳定性。
5. 设计控制算法。
根据系统特性和运行要求，设计优化的控制算法，实现电池充放电和能量管理功能。
6. 系统实现和测试。
根据设计要求和标准，实现电路板布局和元器件选型，进行系统测试和性能评估，确认系统设计是否满足应用需求。
综上所述，级联型高压直挂DC-DC电池储能系统的参数设计需要结合应用要求和电路特性，通过系统设计和测试不断优化，以提高系统效率和稳定性，满足可再生能源和电动汽车等领域的应用需求。
储能电池系统设计与安装方案储能电池系统设计与安装方案储能电池系统设计与安装方案的重要性不言而喻。
随着能源需求的不断增长和可再生能源的快速发展，储能电池系统成为解决能源效率和可持续发展的重要手段之一。
储能电池系统的设计与安装方案的合理性和科学性对于提高能源利用效率和减少环境污染具有重要意义。
首先，储能电池系统设计方案的制定需要综合考虑多方面因素。
包括但不限于能源需求量、储能电池的性能与容量、系统的充放电效率、储能电池的寿命、系统的安全性以及经济效益等。
根据具体情况，可以选择不同类型的储能电池，如锂离子电池、铅酸电池等，以满足不同的应用需求。
其次，储能电池系统的安装方案需要考虑实际的环境条件和设备布局。
储能电池系统通常由电池组、逆变器、充放电控制器、监测系统等组成，这些设备的布局和连接需要符合安全要求，并保证充分利用空间并降低能量损失。
此外，储能电池系统的安装过程中还需要考虑电池的维护、检修和更换等问题，以确保系统的可靠性和长期稳定运行。
值得注意的是，储能电池系统设计与安装方案的制定过程中需要考虑系统的扩展性和可持续性。
由于能源需求的不断增长和技术的快速发展，储能电池系统往往需要进行扩容或更新换代。
因此，在设计和安装过程中应考虑到未来的扩展需求，并留有足够的余地以应对未来的变化。
最后，储能电池系统设计与安装方案的实施需要专业的技术团队和严格的管理措施。
合格的技术团队应具备丰富的经验和专业知识，能根据不同需求量身定制方案，并能够保证设计和安装的质量和安全性。
同时，管理措施应包括严格的质量控制、安全检查和设备维护等，以确保系统的长期稳定运行。
综上所述，储能电池系统设计与安装方案是实现能源效率和可持续发展的重要环节。
科学合理的设计与安装方案能够提高能源利用效率、减少环境污染，并为未来的能源供给提供保障。
因此，相关部门和企业应高度重视，加强技术研发和管理能力，推动储能电池系统的广泛应用。
电池储能系统及典型应用设计报告内容一电能存储技术概述二电池储能技术现状及应用模式三电池储能系统应用关键技术四电池储能系统典型结构和设计原则五电池储能系统的典型应用设计六国网电力科学研究院储能技术的相关工作一. 电能存储技术概述☐什么是电能存储？☐电能存储的需求及作用☐电能存储的发展与规划☐电能存储技术及现状什么是电能存储？电能机械能化学能电磁能等其他能量形式用于电力系统的电能存储应具备：可存可放、可调度、可控制电能存储的需求及作用需求一：电网发展面临的挑战截止2010年，中国风电总装机容量达44733.29MW，“十二五”风电装机目标90GW；到2020年，风电规划装机1.5亿kW。
截止2010年，PV装机达800MW，“十二五”期间，光伏发电装机目标5GW。
需求二：可再生能源大规模发展《太阳能光伏产业“十二五”发展规划》征求意见稿《“十二五”可再生能源发展规划》微电网大电网用电环节配电环节变电环节输电环节发电环节削峰填谷备用电源削峰填谷调频调峰新能源接入需求三：智能电网的建设安全可靠、经济高效、清洁环保、透明开放、友好互动储能可发挥的作用削峰填谷后备电源削峰填谷新能源接入调峰调频作用划分新能源接入电能存储的发展与规划智能电网建设坚强信息化、自动化、互动化战略新兴产业发展储能技术新能源产业新材料产业新能源汽车产业信息技术产业节能环保产业生物产业《战略性新兴产业发展“十二五”规划》电能存储技术及现状（一）分类物理储能：抽水蓄能压缩空气储能飞轮储能相变储能：冰蓄冷储能电磁储能：超导储能超级电容储能高密度电容储能电化学储能：铅酸、镍氢、镍镉、锂离子、液流（二）占比EPRI：Electric Energy Storage Technology Options: A Primer on Applications, Costs & Benefits, December 2010（三）技术成熟度技术成熟，实现商业化应用——抽水蓄能、铅酸电池储能、压缩空气和低速飞轮产业化初期或示范阶段：钠硫电池、液流电池、锂离子电池、镍镉/氢、超级电容器储能、小型超导磁储能研究阶段：大型超导磁等（四）效率和寿命◆效率：超级电容器、锂离子电池>飞轮>钠硫、液流、铅酸>抽水蓄能、压缩空气>镍镉等◆寿命超级电容器、飞轮、抽水蓄能、压缩空气>液流、钠硫、锂离子、镍镉>铅酸（五）适用场合（1）电能质量、UPS、系统稳定（毫秒至秒级）——保证电能质量、系统稳定和防止供电中断（如飞轮、超级电容器等）（2）后备电源（秒级至分钟级）——当供电转移时保证供电不间断（3）能量管理（分钟至小时级）——适应负荷的需要（抽水蓄能、压缩空气储能、电池储能等）小结从储能系统的规模、造价成本、运行维护成本、运行安全和可靠性、储能装置自身特性考虑：从储能系统的规模、造价成本、运行维护成本、运行安全和可靠性、储能装置自身特性考虑：（1）大容量储能的主力——抽水蓄能（2）钠硫电池、液流电池、锂离子电池——巨大的发展前景和应用潜力（3）超级电容器、飞轮储能——根据具体应用场合，配合使用（4）超导磁储能——自主研发低温材料等关键技术二.电池储能技术现状及应用模式☐各类电池储能技术特性比较☐各类电池储能应用现状☐大容量电池储能的应用模式储能电池种类能量密度(Wh/kg)功率密度(W/kg)典型额定功率放电时间特点应用场合铅酸电池30-5075-300kW-几十MW 1min~3hr 技术成熟，成本较小；寿命低，环保问题电能质量、备用电源、黑启动、新能源并网锂离子电池75-200150-315kW-MW分钟-小时比能量高，成本高，成组应用技术有待改进电能质量、削峰填谷、电网调频、新能源并网VRB 电池10-30~305kW~100MW1~20hr 电池循环寿命长，可深度放电，适于组合，但储能密度低电能质量、备用电源、削峰填谷、新能源并网钠硫电池150~240150~230100kW-100MW 数小时比能量较高，成本高、运行安全问题有待改进电能质量、备用电源、削峰填谷、新能源并网锌溴电池~700~50几十kW~MW数小时成本较低，可深度放电，能量密度高，体积小于VRB ，但溴电解液的安全性和自放电有待改进削峰填谷，新能源并网当今的焦点之一：锂离子电池几种典型的储能电池特点及应用（一）各类电池储能技术特性比较（二）各类电池储能应用现状系统名称位置额定功率/容量(MW/MWh)作用安装时间BEWAG Berlin8.5/8.5热备用、频率控制1986 Crescent North Carolina0.5/0.5峰值调节1987 Chino California10/40热备用、平衡负荷1988 PREPA Puerto Rico20/14热备用、频率控制1994 Vernon California3/4.5提高电能质量1995 Metlakatla Alaska1/1.4提高孤立电网稳定性1997 ESCAR Madrid1/4平衡负荷90年代后期Herne-Sodingen德国 1.2/1.2削峰、提高电能质量90年代后期国外大型铅酸电池储能系统及用途美国Chino 铅酸储能系统✓技术成熟、安全可靠✓投资成本低循环寿命（~500次）能量密度低充放电倍率低制造和运行中存在污染时间地点储能系统规模功用研发单位2007美国佛州2×5kW ×4h 光伏/储能发电加拿大VRB 能源系统公司2007肯尼亚电信5kW ×4h 电信备用电源2006爱尔兰风电场2MW ×6h 风/储发电并网2006丹麦15kW ×8h 风/储发电2006丹麦5kW ×4h 风力/光伏发电2006意大利5kW ×4h 电信备用电源2006加拿大10kWh 偏远地区供电2005德国10kWh 光/储并网2004美国犹他州250kW ×8h 削峰填谷2003澳洲金岛风场200kW ×8h 风/储/柴联合2001日本北海道170kW/1MWh风/储并用日本住友电工SEI 2001日本 1.5kW/3MWh 电能质量1999日本关西电力450kW/1MWh 电站调峰1997日本200kW/800KWh 平稳负载波动2004美国空军基地12MW/120MWh 备用电源英国InnogyPSB2002英国15MW/120MWh电站调峰VRB 液流电池典型示范应用工程✓系统设计灵活性强，增容方便；✓可深度放电✓活性物质理论寿命长辅助设备易被腐蚀总体能量效率低占地体积大Tamamae 风场4MW/6MWh VRB 系统10kW VRB电池系统已开发成功100kW VRB电池系统的集成和应用特性试验正在开展国内液流电池技术的代表性成果：中国电科院-大连化物所2011年9月，普能将为风光储示范工程提供2MW/8MWh VRB 储能系统安装时间位置额定功率/容量作用1992.12日本川崎50kW/400kWh1999日本大仁6MW/48MWh2004.7Hitachi 9.6MW/57.6MWh2004美国哥伦比亚12MW/120MWh 备用电站国内技术储备：国家电网同上海硅酸盐研究所合作，2008年完成电池模块研制，2009年攻关百千瓦级储能设备，2010年实现世博会示范应用，到2011年进入大规模产业化阶段。
钠硫电池储能系统✓能量密度高✓循环寿命长达4500次✓响应时间快（ms ）需300o C 工作效率最高为78%日本六所村17组2MW NaS 电池用于平滑51MW 风力机组锂离子电池储能系统2009年，在智利安装了16MW*15min，热备用电源；2010年，在纽约Westover安装20MW*15min（一期为8MW），电网调频；2010年，在欧洲和密西根分别投入运行了1MW*15min和1MW*30min，稳定可再生能源的功率输出比亚迪1MW/4MWh储能电站ATL 500kW/2MWh储能电站中航锂电250kWh储能电站锂离子电池储能——效率最高（95%以上）锂离子电池形成规模的产业链，国内外产品差距不大，而液流和钠硫电池还是被几家垄断锂离子电池性能具有巨大提升空间（循环寿命、动态响应能力、倍率特性、成组规模）（三）大容量电池储能应用模式配电环节特点：电压等级：10kV安装位置1)城市配电网的馈线;2)开关站(开闭所、环网柜)运行方式1)并网运行2)独立运行大容量储能系统——功率MW级以上，运行时间几十min~几小时；主要应用在发、输、变电侧。
变电环节特点：电压等级：10kV安装位置：35kV或110kV变电站的10kV母线运行方式：并网运行发电环节例日本青森县六所村(NGK)：34MW钠硫电池配合51MW风电，平滑风光功率输出的瞬间波动和保证风光长时间的稳定输出；日本北海道札幌风电项目：4MW钒电池配合32MW风电，平滑瞬间波动，已运行27万次；特点：电压等级：35kV及以上输电线路运行方式：并网运行三. 锂离子电池储能系统应用关键技术☐成组规模庞大，连接复杂☐单体数量庞大，可靠性、安全性低☐成组后能量密度、寿命等性能大幅度下降☐模块化成组☐智能化管理☐提高各项成组应用技术（电池选型、均衡技术、充放电方法、热管理等）大容量储能系统整体集成（一）现状及技术需求（二）规模化集成关键技术☐大容量电池成组技术——基础☐大规模系统集成技术——必要条件☐储能电站的监控及控制策略——重要保障四.电池储能系统典型结构和设计原则☐电池储能系统的组成☐电池储能系统的定义说明☐电池储能系统的典型结构☐储能单元设计原则☐典型功率/容量储能单元设计（一）电池储能系统的组成储能双向变流器电池管理系统储能电池(含机柜部分)储能监控系统系统组成（二）电池储能系统的定义说明储能回路结构示意图储能单元结构示意图储能支路结构示意图构成大容量储能系统的储能单元功率250kW或500kW1个储能单元和1个低压接入开关多条并联储能支路、1个升压变单元和对应的储能回路监测单元功率规格：1MW或2MW（三）电池储能系统的典型结构接入方式：400V低压电网；功率等级：30、50、100、250和500kW时间：2-4h应用场合：☐社区储能☐楼宇储能☐备用电源☐配电网削峰填谷（含升压变单元接入）☐微电网主电源☐分布式电源接入100kW支路型储能系统拓扑结构图500kW 回路型储能系统拓扑结构图接入方式：1)通过并网开关柜直功率等级：200kW-1MW 时间：2-4h接入方式：1)通过并网开关柜直接接入400V低压电网；2)通过升压变单元接入10kV或35kV电压等级。
功率等级：200kW-1MW 时间：2-4h 应用场合：☐配电网/变电站侧的削峰填谷☐分布式能源接入10MW 电站型储能系统拓扑结构图电网接入：功率：典型为时间：电网接入：10kV 及以上电压等级（35kV 、110kV ） 功率：典型为10MW 和20MW ，储能回路的功率等级为1MW 或2MW 。
