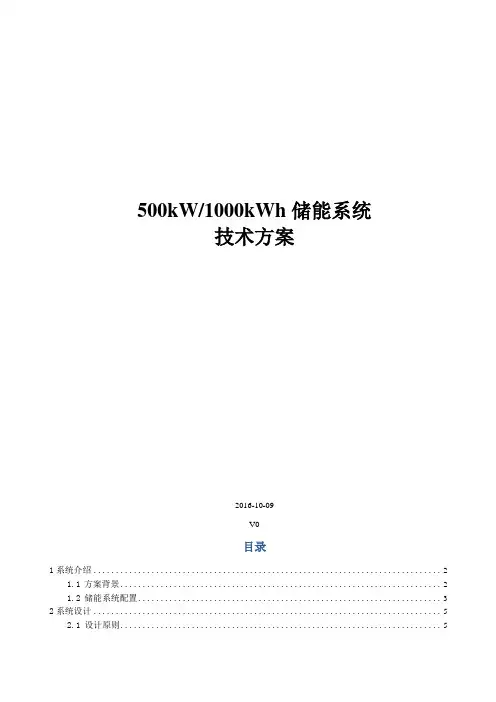

500kW/1000kWh 储能系统技术方案2016-10-09V0目录1系统介绍 (2)1.1方案背景 (2)1.2储能系统配置 (3)2系统设计 (5)2.1设计原则 (5)2.2系统配置 (5)2.2.1储能电池集装箱配置布局 (5)3系统部件特性 (6)3.1LFP 电芯 (6)3.1.1LFP电池特性曲线 (6)3.1.2技术指标 (6)3.2储能电池系统 (7)3.2.1系统组成 (7)3.2.2储能电池系统连接示意图 (8)3.2.3储能电池系统技术参数 (8)3.3电池管理系统（BMS） (9)3.3.1主要特点 (10)3.3.2BMS通讯拓扑结构 (10)3.4储能变流器 (10)3.4.1主要特点 (11)3.4.2电路示意图 (11)3.4.3技术指标 (11)3.5监控系统（EMS） (13)3.5.1主要特点 (14)3.5.2技术指标 (14)3.6辅助系统 (14)3.6.1消防系统 (14)3.6.2温控系统 (15)1系统介绍1.1方案背景储能技术是现代能源体系“发-输-配-用-储”中的压轴一环，将储能电站用于用户侧，可以提高电网的电能质量，增强电网的供电可靠性。
储能技术对于工业用户的主要应用如下：参与电力需求侧响应用户通过配置一定规模的储能，可主动参与电网的需求侧响应。
一方面可以获得参与需求侧响应的奖励机制，另一方面也可以改变自己的用电习惯，消减自身高峰负荷，节约用电成本。
•削峰填谷具有明显峰谷差价的工商业用户，通过安装储能系统，在电价低谷的时候充电，在电价高峰的时候放电，赚取峰谷差价，节约用电成本。
•需量管理工商业用户安装储能系统，可减少变压器增容的投资成本；储能系统在用电高峰时放电，可消减用户用电峰值，减少容量费，节约用电成本。
•电压支撑等电能质量改善对用电要求稳定和电能质量要求高的工商业用户，通过配置储能系统作为支撑电源，能够改善因电压跌落、频率波动、临时性断电等电能质量问题，挽回因断电、电能质量不稳而使生产线停产造成的损失。

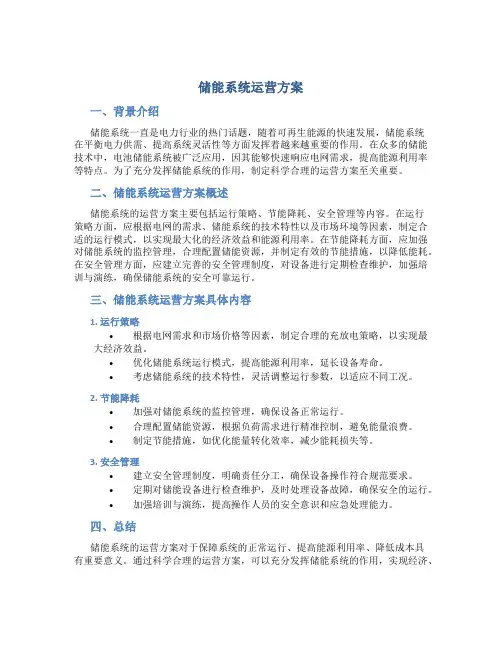

储能系统运营方案一、背景介绍储能系统一直是电力行业的热门话题，随着可再生能源的快速发展，储能系统在平衡电力供需、提高系统灵活性等方面发挥着越来越重要的作用。
在众多的储能技术中，电池储能系统被广泛应用，因其能够快速响应电网需求，提高能源利用率等特点。
为了充分发挥储能系统的作用，制定科学合理的运营方案至关重要。
二、储能系统运营方案概述储能系统的运营方案主要包括运行策略、节能降耗、安全管理等内容。
在运行策略方面，应根据电网的需求、储能系统的技术特性以及市场环境等因素，制定合适的运行模式，以实现最大化的经济效益和能源利用率。
在节能降耗方面，应加强对储能系统的监控管理，合理配置储能资源，并制定有效的节能措施，以降低能耗。
在安全管理方面，应建立完善的安全管理制度，对设备进行定期检查维护，加强培训与演练，确保储能系统的安全可靠运行。
三、储能系统运营方案具体内容1. 运行策略•根据电网需求和市场价格等因素，制定合理的充放电策略，以实现最大经济效益。
•优化储能系统运行模式，提高能源利用率，延长设备寿命。
•考虑储能系统的技术特性，灵活调整运行参数，以适应不同工况。
2. 节能降耗•加强对储能系统的监控管理，确保设备正常运行。
•合理配置储能资源，根据负荷需求进行精准控制，避免能量浪费。
•制定节能措施，如优化能量转化效率，减少能耗损失等。
3. 安全管理•建立安全管理制度，明确责任分工，确保设备操作符合规范要求。
•定期对储能设备进行检查维护，及时处理设备故障，确保安全的运行。
•加强培训与演练，提高操作人员的安全意识和应急处理能力。
四、总结储能系统的运营方案对于保障系统的正常运行、提高能源利用率、降低成本具有重要意义。
通过科学合理的运营方案，可以充分发挥储能系统的作用，实现经济、可靠、安全的运行。
未来，随着储能技术的不断发展和应用，运营方案也将逐步完善，为电力行业的可持续发展提供更多支持。
以上是关于储能系统运营方案的具体内容，希望能对相关人士有所启发和帮助。

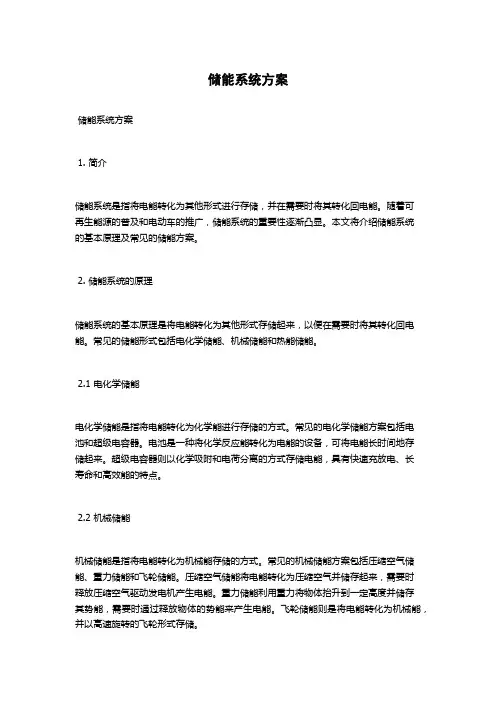

储能系统方案储能系统方案1. 简介储能系统是指将电能转化为其他形式进行存储，并在需要时将其转化回电能。
随着可再生能源的普及和电动车的推广，储能系统的重要性逐渐凸显。
本文将介绍储能系统的基本原理及常见的储能方案。
2. 储能系统的原理储能系统的基本原理是将电能转化为其他形式存储起来，以便在需要时将其转化回电能。
常见的储能形式包括电化学储能、机械储能和热能储能。
2.1 电化学储能电化学储能是指将电能转化为化学能进行存储的方式。
常见的电化学储能方案包括电池和超级电容器。
电池是一种将化学反应能转化为电能的设备，可将电能长时间地存储起来。
超级电容器则以化学吸附和电荷分离的方式存储电能，具有快速充放电、长寿命和高效能的特点。
2.2 机械储能机械储能是指将电能转化为机械能存储的方式。
常见的机械储能方案包括压缩空气储能、重力储能和飞轮储能。
压缩空气储能将电能转化为压缩空气并储存起来，需要时释放压缩空气驱动发电机产生电能。
重力储能利用重力将物体抬升到一定高度并储存其势能，需要时通过释放物体的势能来产生电能。
飞轮储能则是将电能转化为机械能，并以高速旋转的飞轮形式存储。
2.3 热能储能热能储能是指将电能转化为热能存储的方式。
常见的热能储能方案包括熔盐储能和相变储能。
熔盐储能将电能转化为热能，用于加热盐水或盐溶液，将热能储存起来，需要时通过释放热能来产生电能。
相变储能则是利用物质的相变过程来存储热能，常见的应用是利用水的蒸发和凝结来存储和释放热能。
3. 储能系统方案3.1 单一储能系统方案单一储能系统方案是指仅采用一种储能形式进行能量存储的方案。
例如，电池储能系统是一种常见的单一储能系统方案，将电能转化为化学能进行存储。
3.2 混合储能系统方案混合储能系统方案是指同时采用多种储能形式进行能量存储的方案。
通过不同的储能形式的互补性，可以提高储能系统的效率和性能。
例如，结合电池和超级电容器的混合储能系统可以兼具长时间存储和快速充放电的特点。

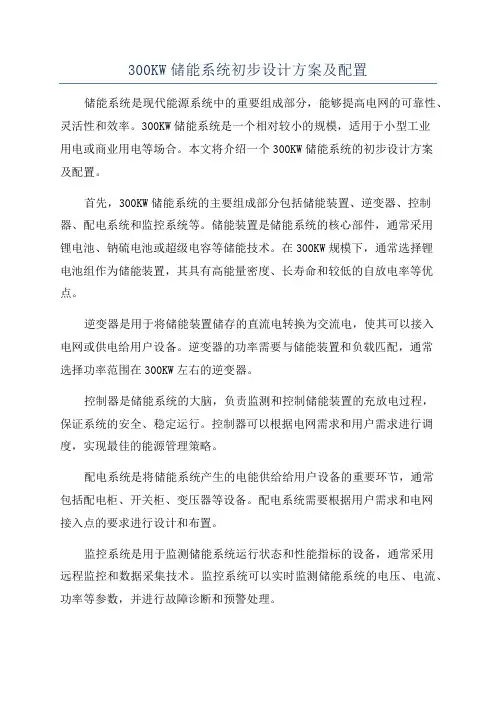

300KW储能系统初步设计方案及配置储能系统是现代能源系统中的重要组成部分，能够提高电网的可靠性、灵活性和效率。
300KW储能系统是一个相对较小的规模，适用于小型工业用电或商业用电等场合。
本文将介绍一个300KW储能系统的初步设计方案及配置。
首先，300KW储能系统的主要组成部分包括储能装置、逆变器、控制器、配电系统和监控系统等。
储能装置是储能系统的核心部件，通常采用锂电池、钠硫电池或超级电容等储能技术。
在300KW规模下，通常选择锂电池组作为储能装置，其具有高能量密度、长寿命和较低的自放电率等优点。
逆变器是用于将储能装置储存的直流电转换为交流电，使其可以接入电网或供电给用户设备。
逆变器的功率需要与储能装置和负载匹配，通常选择功率范围在300KW左右的逆变器。
控制器是储能系统的大脑，负责监测和控制储能装置的充放电过程，保证系统的安全、稳定运行。
控制器可以根据电网需求和用户需求进行调度，实现最佳的能源管理策略。
配电系统是将储能系统产生的电能供给给用户设备的重要环节，通常包括配电柜、开关柜、变压器等设备。
配电系统需要根据用户需求和电网接入点的要求进行设计和布置。
监控系统是用于监测储能系统运行状态和性能指标的设备，通常采用远程监控和数据采集技术。
监控系统可以实时监测储能系统的电压、电流、功率等参数，并进行故障诊断和预警处理。
1.确定系统容量：根据用户需求和电网接入点的负荷情况确定300KW 的储能系统容量。
2.选择储能装置：根据系统容量和性能要求选择适合的锂电池组作为储能装置。
3.选择逆变器：选择功率范围在300KW左右的逆变器，确保其与储能装置和负载匹配。
4.设计控制策略：设计合适的控制策略，实现储能系统的安全、稳定运行。
5.配置配电系统：设计和配置符合用户需求和电网接入要求的配电系统。
6.安装监控系统：安装监控系统，实时监测储能系统的运行状态和性能指标。
通过以上配置方案，可以实现一个300KW储能系统的初步设计，提高电网的可靠性、灵活性和效率。

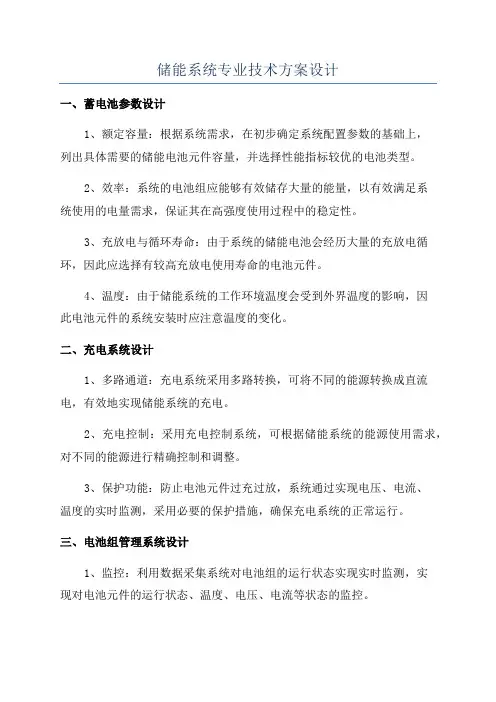

储能系统专业技术方案设计
一、蓄电池参数设计
1、额定容量：根据系统需求，在初步确定系统配置参数的基础上，
列出具体需要的储能电池元件容量，并选择性能指标较优的电池类型。
2、效率：系统的电池组应能够有效储存大量的能量，以有效满足系
统使用的电量需求，保证其在高强度使用过程中的稳定性。
3、充放电与循环寿命：由于系统的储能电池会经历大量的充放电循环，因此应选择有较高充放电使用寿命的电池元件。
4、温度：由于储能系统的工作环境温度会受到外界温度的影响，因
此电池元件的系统安装时应注意温度的变化。
二、充电系统设计
1、多路通道：充电系统采用多路转换，可将不同的能源转换成直流电，有效地实现储能系统的充电。
2、充电控制：采用充电控制系统，可根据储能系统的能源使用需求，对不同的能源进行精确控制和调整。
3、保护功能：防止电池元件过充过放，系统通过实现电压、电流、
温度的实时监测，采用必要的保护措施，确保充电系统的正常运行。
三、电池组管理系统设计
1、监控：利用数据采集系统对电池组的运行状态实现实时监测，实
现对电池元件的运行状态、温度、电压、电流等状态的监控。

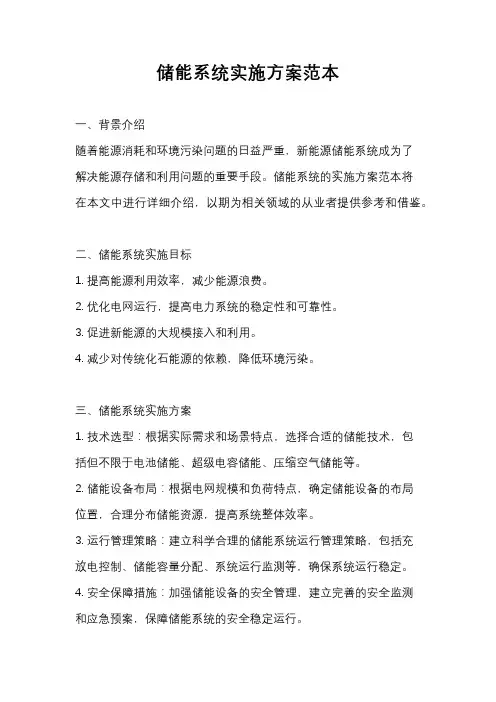

储能系统实施方案范本一、背景介绍随着能源消耗和环境污染问题的日益严重，新能源储能系统成为了解决能源存储和利用问题的重要手段。
储能系统的实施方案范本将在本文中进行详细介绍，以期为相关领域的从业者提供参考和借鉴。
二、储能系统实施目标1. 提高能源利用效率，减少能源浪费。
2. 优化电网运行，提高电力系统的稳定性和可靠性。
3. 促进新能源的大规模接入和利用。
4. 减少对传统化石能源的依赖，降低环境污染。
三、储能系统实施方案1. 技术选型：根据实际需求和场景特点，选择合适的储能技术，包括但不限于电池储能、超级电容储能、压缩空气储能等。
2. 储能设备布局：根据电网规模和负荷特点，确定储能设备的布局位置，合理分布储能资源，提高系统整体效率。
3. 运行管理策略：建立科学合理的储能系统运行管理策略，包括充放电控制、储能容量分配、系统运行监测等，确保系统运行稳定。
4. 安全保障措施：加强储能设备的安全管理，建立完善的安全监测和应急预案，保障储能系统的安全稳定运行。
四、储能系统实施步骤1. 确定项目需求：明确储能系统实施的具体目标和需求，进行需求分析和评估。
2. 技术调研：对各类储能技术进行调研和比较，选择适合项目的储能技术和设备。
3. 方案设计：制定储能系统实施方案，包括技术选型、设备布局、运行管理策略等。
4. 设备采购：根据方案设计，进行储能设备的采购和配置。
5. 系统建设：进行储能系统的安装调试和系统集成，确保系统运行稳定。
6. 运行监测：建立储能系统的运行监测体系，对系统运行情况进行实时监测和数据分析。
7. 安全保障：加强储能设备的安全管理，建立健全的安全管理体系，确保系统安全稳定运行。
五、储能系统实施效果评估1. 能源利用效率：通过对比实施前后的能源利用效率指标，评估储能系统对能源利用效率的提升效果。
2. 电网运行稳定性：对比实施前后的电网运行数据，评估储能系统对电网运行稳定性的改善效果。
3. 新能源利用比例：评估储能系统对新能源大规模接入和利用的促进效果。

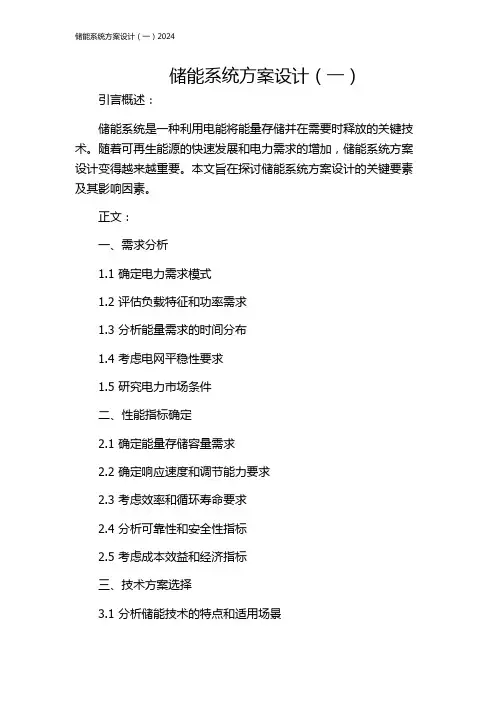

储能系统方案设计（一）引言概述：储能系统是一种利用电能将能量存储并在需要时释放的关键技术。
随着可再生能源的快速发展和电力需求的增加，储能系统方案设计变得越来越重要。
本文旨在探讨储能系统方案设计的关键要素及其影响因素。
正文：一、需求分析1.1 确定电力需求模式1.2 评估负载特征和功率需求1.3 分析能量需求的时间分布1.4 考虑电网平稳性要求1.5 研究电力市场条件二、性能指标确定2.1 确定能量存储容量需求2.2 确定响应速度和调节能力要求2.3 考虑效率和循环寿命要求2.4 分析可靠性和安全性指标2.5 考虑成本效益和经济指标三、技术方案选择3.1 分析储能技术的特点和适用场景3.2 评估各种储能技术的优缺点3.3 考虑储能设备的尺寸和重量限制3.4 考虑可再生能源的关联性3.5 综合各种因素选择最佳技术方案四、系统集成设计4.1 设计储能系统的整体架构4.2 优化系统组件的选择和配置4.3 设计储能系统的控制策略4.4 考虑系统的通信和监测需求4.5 确定储能系统与电力系统的接口设计方式五、系统优化与评估5.1 优化储能系统的运行控制策略5.2 考虑储能系统与电力系统的互操作性5.3 进行实验和模拟验证5.4 评估系统的性能和可靠性5.5 提出优化建议和改进措施总结：本文对储能系统方案设计的关键要素进行了细致的阐述。
需求分析、性能指标确定、技术方案选择、系统集成设计和系统优化与评估是储能系统方案设计的重要环节。
合理设计储能系统方案有助于提高能源利用效率，满足电力需求，减少对传统能源的依赖，推动可持续发展。

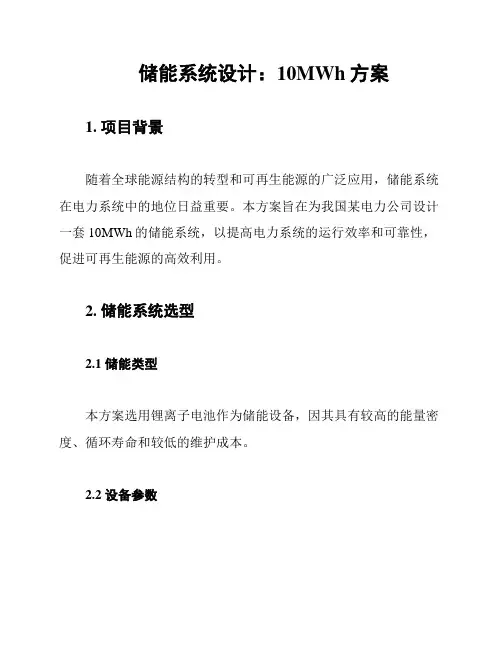

储能系统设计：10MWh方案1. 项目背景随着全球能源结构的转型和可再生能源的广泛应用，储能系统在电力系统中的地位日益重要。
本方案旨在为我国某电力公司设计一套10MWh的储能系统，以提高电力系统的运行效率和可靠性，促进可再生能源的高效利用。
2. 储能系统选型2.1 储能类型本方案选用锂离子电池作为储能设备，因其具有较高的能量密度、循环寿命和较低的维护成本。
2.2 设备参数根据项目需求，选用某品牌锂离子电池组，单体电池容量为3.7Ah，电压为3.7V。
电池组采用1P8S（1个并联模块，8个串联模块）连接方式，总容量为10MWh。
2.3 系统配置储能系统主要包括电池组、电池管理系统（BMS）、变流器、充放电设备、监控系统等。
- 电池组：10P8S锂离子电池组，总容量10MWh。
- 电池管理系统（BMS）：实时监测电池组的工作状态，包括电压、电流、温度、充放电状态等，确保电池组安全可靠运行。
- 变流器：实现电池组与电网之间的能量转换和接口匹配，支持双向充放电。
- 充放电设备：为电池组提供充电和放电功能，满足系统运行需求。
- 监控系统：实时监测储能系统运行状态，包括电池组、变流器、充放电设备等，实现故障预警和远程控制。
3. 系统设计3.1 电气设计- 电压等级：根据储能系统接入电网的电压等级确定，本方案选用10kV电压等级。
- 功率容量：根据电力系统需求，储能系统功率容量选为200kW。
- 电气接线：采用冗余设计，确保系统的高可靠性。
3.2 热管理设计- 散热系统：采用风冷散热方式，确保电池组在安全的工作温度范围内运行。
- 温度监测：实时监测电池组温度，超过阈值时进行预警和处理。
3.3 安全设计- 防护措施：电池组采用防火、防爆、防泄漏设计。
- 故障预警与处理：通过BMS实时监测系统运行状态，发现异常情况及时进行预警和处理。
4. 系统集成与测试4.1 系统集成将电池组、BMS、变流器、充放电设备、监控系统等设备组装成一体，进行物理连接和电气连接。

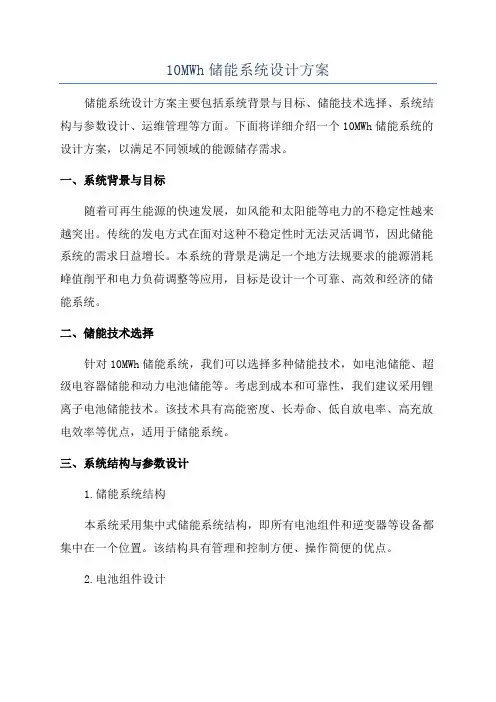

10MWh储能系统设计方案储能系统设计方案主要包括系统背景与目标、储能技术选择、系统结构与参数设计、运维管理等方面。
下面将详细介绍一个10MWh储能系统的设计方案，以满足不同领域的能源储存需求。
一、系统背景与目标随着可再生能源的快速发展，如风能和太阳能等电力的不稳定性越来越突出。
传统的发电方式在面对这种不稳定性时无法灵活调节，因此储能系统的需求日益增长。
本系统的背景是满足一个地方法规要求的能源消耗峰值削平和电力负荷调整等应用，目标是设计一个可靠、高效和经济的储能系统。
二、储能技术选择针对10MWh储能系统，我们可以选择多种储能技术，如电池储能、超级电容器储能和动力电池储能等。
考虑到成本和可靠性，我们建议采用锂离子电池储能技术。
该技术具有高能密度、长寿命、低自放电率、高充放电效率等优点，适用于储能系统。
三、系统结构与参数设计1.储能系统结构本系统采用集中式储能系统结构，即所有电池组件和逆变器等设备都集中在一个位置。
该结构具有管理和控制方便、操作简便的优点。
2.电池组件设计根据10MWh的储能需求，我们需要选择合适的电池组件数量和容量。
以锂离子电池为例，单个锂离子电池包的容量一般可达到100-400Ah，我们可以根据系统需求设计合适的电池组数量和容量。
3.逆变器设计逆变器主要负责将储能系统的直流输出转换为交流电，供电给用户。
根据系统的需求和负荷特点，我们可以选择逆变器容量适当的设计。
4.控制系统设计控制系统主要负责储能系统的管理和控制，包括充放电控制、系统保护、状态监测等功能。
可以采用PLC控制系统或者SCADA系统，在充分考虑控制的精度和可靠性的前提下，保证系统运行的稳定性和安全性。
4.运维管理针对10MWh储能系统的运维管理，我们需要建立完善的管理体系，包括设备巡检、性能监测、故障处理、预防性维护等。
同时，要制定相关的标准操作规程，确保系统的长期稳定运行。
四、总结本文针对10MWh储能系统的设计方案进行了详细介绍。

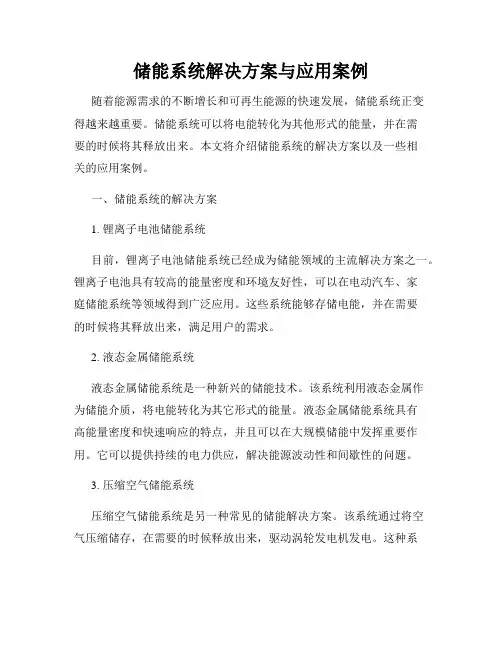

储能系统解决方案与应用案例随着能源需求的不断增长和可再生能源的快速发展，储能系统正变得越来越重要。
储能系统可以将电能转化为其他形式的能量，并在需要的时候将其释放出来。
本文将介绍储能系统的解决方案以及一些相关的应用案例。
一、储能系统的解决方案1. 锂离子电池储能系统目前，锂离子电池储能系统已经成为储能领域的主流解决方案之一。
锂离子电池具有较高的能量密度和环境友好性，可以在电动汽车、家庭储能系统等领域得到广泛应用。
这些系统能够存储电能，并在需要的时候将其释放出来，满足用户的需求。
2. 液态金属储能系统液态金属储能系统是一种新兴的储能技术。
该系统利用液态金属作为储能介质，将电能转化为其它形式的能量。
液态金属储能系统具有高能量密度和快速响应的特点，并且可以在大规模储能中发挥重要作用。
它可以提供持续的电力供应，解决能源波动性和间歇性的问题。
3. 压缩空气储能系统压缩空气储能系统是另一种常见的储能解决方案。
该系统通过将空气压缩储存，在需要的时候释放出来，驱动涡轮发电机发电。
这种系统可以将电能转化为气体压力能，然后再将压缩空气再次转化为电能。
压缩空气储能系统在可再生能源领域有着广泛的应用。
二、储能系统应用案例1. 太阳能储能系统太阳能储能系统是一种将太阳能转化为电能并存储起来的系统。
在白天，太阳能电池板将太阳能转化为电能，并将其存储在储能系统中。
当夜晚或阴天时，系统将储存的电能释放出来供应家庭或工业用电。
这种解决方案可以实现可持续的、绿色的能源供应。
2. 风能储能系统风能储能系统是利用风能发电，并将其储存起来供以后使用的系统。
当风力较强时，系统将多余的电能转化为其他形式的能量，如压缩空气或液态金属。
当风力减弱或没有风时，系统将储存的能量释放出来，以满足电力需求。
这种解决方案可以有效解决风力发电的波动性和不稳定性问题。
3. 电动汽车储能系统电动汽车储能系统是将电能储存在电动汽车电池中的系统。
电动汽车可以在充电桩上充电，并将电能存储在电池中。
1、方案简介储能系统（EnergyStorageSystem，简称ESS）是一个可完成存储电能和供电的系统，具有平滑过渡、削峰填谷、调频调压等功能。
可以使太阳能、风能发电平滑输出，减少其随机性、间歇性、波动性给电网和用户带来的冲击；通过谷价时段充电，峰价时段放电可以减少用户的电费支出；在大电网断电时，能够孤岛运行，确保对用户不间断供电。
储能系统是电力系统“采-发-输-配-用-储”的重要组成部分，是构建新能源微电网的基础。
系统中引入储能环节后，可以有效地实现需求侧管理，消除昼夜间峰谷差，平抑负荷，不仅可以更有效地利用电力设备、降低用电成本，还可以促进可再生能源的应用，也可作为提高系统运行稳定性、参与调频调压、补偿负荷波动的一种有效手段。
储能系统包括锂离子电池、BMS系统、PCS系统、EMS系统等。
其中，电池模组采用模块化设计，由若干电池串并联组成。
每个电池模组配置一个电池管理单元，对单体电池的电压、温度等参数进行监测；储能系统架构图2.1电池根据市场情况，储能电池选择为磷酸铁锂电池，磷酸铁锂电池具有一定的优势。
1)长循环寿命由于风光资源的不确定性、间歇性，蓄电池经常处于部分荷电状态（PSOC）模式下运行。
电池在这种状态下经常处于过充或欠充状态，尤其是欠充状态会导致电池寿命提前终止，磷酸铁锂电池使用年限达到15年，循环次数4500次以上。
2)高能量转换效率储能电池经常处于充放电循环，电池的能量转换效率高低对规模储能电站的经济性好坏有决定性的影响。
磷酸铁锂电池改善了电池部分荷电态（PSOC）模式下的充电接受能力，充电接受能力较普通电池提升40%以上，使电池具有了优异的充放电效率（97%以上），整个储能电站的能量转换效率可达到90%以上。
3)经济性价比寿命期内性价比是评估储能技术是否可行的一项重要指标。
磷酸铁锂电池既保持了电池高能量密度，又具有快速充放电、循环寿命长、价格低等优势，收益/投资比可达2.0；相比铅碳电池、管式胶体电池、三元锂电池相比，具有更低的成本及更高的性价比，可有效的降低储能电站运行成本。
4)系统安全可靠性储能电站具有较高的安全可靠性要求，磷酸铁锂电热峰值可达350℃-500℃而锰酸锂和钴酸锂只在200℃左右。
工作温度范围宽广（-20C--+75C），有耐高温特性磷酸铁锂电热峰值可达350℃-500℃而锰酸锂和钴酸锂只在200℃左右。
➢电池组基本信息2.2电池管理系统（BMS）根据系统通信能力和系统安全性，电池管理系统采用三层架构，系统基本构架如图：电池管理系统通讯拓扑示意图从控采集每组单体电压、温度。
主控通过通讯获取从控数据，以及采集电压、电流等。
BMS具有以下功能：（1）电池模拟量高精度监测功能BMU层面，实时检测单模组电压。
MBMS检测电池簇充放电电流，系统总压，系统绝缘等。
（2）SOC估算通过电流积分，实现基本SOC估算。
配合充满与放空校正功能，有效提高SOC精准度。
另外，在BAMS的管理下单独完成容量标定和SOC标定。
通过自身算法，得出经校正后的最新电池系统容量和SOC 标定值，并以此做为后续电池充放电管理的依据，经此得出的SOC值误差小，同时在长时间累积过程中会避免SOC误差放大的现象。
（3）电池系统报警以及保护功能电池管理系统在电池系统出现电压、电流、温度等模拟量出现超过安全保护门限的情况时，将进行故障隔离，将问题电池簇退出运行，同时上报保护信息，并在本地进行显示。
（4）充、放电管理系统运行时，实时监测每个单体电压以及电池包温度，当单体电压达到最大充电电压时，BMS强制切断继电器，对电池进行保护；当单体电压低于最低放电电压时，BMS强制切断继电器，对电池进行保护；（5）均衡功能本电池管理系统使用被动均衡策略，能够很好得维护电池组的一致性。
（6）运行参数设定功能（接入调试上位机后可进行设定）本电池管理系统提供本地对电池管理系统的各项运行参数进行修改。
参数设定项目包括：单体电池充电上限电压单体电池放电下限电压电池运行最高温度电池运行最低温度电池簇过流门限电池短时温升过快门限（7）故障运行模式当系统电池组存在部分组电池故障，需要拆卸部分电池进行维护时，可关闭故障组电池组MBMS高压盒低压供电，对系统进行重新上电后，系统自检进入故障运行模式，通过功率限制，限制电流。
可确保部分需要维修时，不会因电池维修，系统长时间不能运行。
当电池组组间总压压差过大时，可通过上位机，强制控制部分组继电器吸合，手动控制PCS对电池组进行整组小电流充放电，达到减小压差功能。
便于现场维护。
（8）系统运行状态显示本电池管理系统能够在本地对电池系统的各项运行状态进行显示包括（接入调试上位机后可进行设定）：电池单体电压/温度查询及显示电池组电压/温度查询及显示电池簇电流/SOC/SOH查询及显示告警信息显示其他异常信息显示电池系统容量标定及SOC标定BMS基本技术参数BMS基本技术参数2.3储能变流器（PCS）2.3.1 储能变流器功能简介储能系统中，储能变流器除了双向逆变功能外，同时可以进行实现支撑电网，保证电网系统的稳定运行，提供抗短时冲击能力，平滑供电，储能，削峰填谷。
设备拓扑采用三电平设计，相比较于两电平拓扑，三电平拓扑能够提高开关频率、转换效率和系统稳定性，降低输出谐波、开关损耗和变流器体积。
2.3.2储能变流器选型设计电池设计输入电压范围为：604.8V-806.4V储能变流器电路主拓扑如图：储能变流器系统拓扑500kW储能变流器参数本储能变流器具有以下功能：a、接入锂电池时分为恒功率充电和恒流充电两个阶段；b、并网放电，可以通过预先设置或者集中监控实时调度进行控制；c、四象限独立控制有功和无功；d、与电网调度系统配合，可按照历史曲线或者实时负荷进行调峰，实现电网的削峰填谷；e、与电网调度系统及AGC配合，可参与电网二次调频；f、与AVC相配合，可实现电网静态无功控制，紧急情况下可快速输出无功，避免负荷低压脱口及电压崩溃，实现紧急无功控制实现平抑各个间歇性电源功率，稳定输出；2.3.3储能变流器保护策略对于PCS保护策略，满足分布式发电系统接入电网的相关标准规定，具备但不限于以下保护功能：（1）、电网电压异常保护；（2）、电网频率异常保护；（3）、孤岛保护；（4）、输出过载保护；（5）、输出直流分量控制；（6）、输出短路保护；（7）、直流过压保护；（8）、直流接反保护；（9）、低压穿越保护；（10）、恢复并网保护；（11）、功率恢复速率控制；同时，根据不同电池的BMS要求，根据其控制策略对电池侧充放电状况进行保护，包括过充、过放、容量保护等。
2.4能量管理系统（EMS）2.4.1 EMS系统功能简介能量管理系统是储能系统的重要组成部分，它为微电网调度控制中心提供数据管理、监视、控制和优化，保障储能系统的稳定高效运行。
能量管理系统为储能系统内部每个能源控制器提供功率和电压设定点；确保满足系统中热负荷、电负荷需求；确保系统满足与主网系统间的运行协议；尽可能使能源消耗与系统损耗最小；提供系统故障情况下孤岛运行与重合闸的逻辑与控制方法（加并且网切换单元）等。
2.4.2 EMS组网架构储能系统中，EMS通讯拓扑分为两层结构，顶层为总集中监控系统，底层设备：储能变流器、电池管理系统（BMS）、环境监测设备、消防系统、空调或门禁系统等均接入监控系统。
监控主机完成现场测控系统之间的网络连接、转换、数据采集、数据本地处理、协议转换和命令的交换、本地用户画面监视操作、控制策略、WEB服务器功能，实现大容量实时数据的高速汇集传输，确保主站系统能够快速、准确地得到所有监测及监控信息，并及时反馈网络检测的系统异常与故障，确保快速定位与恢复。
2.4.3 EMS功能设计（1）电站运行情况实时监控系统能对所有被监控的运行参数和状态进行实时和定时数据采集，对重要历史数据进行处理并存入数据库。
包括：BMS系统的各组电池的总电压、电流、平均温度、SOC、SOH、充放电电流和功率限值、单节最值电池电压、单节最值电池温度、故障及报警信息、历史充放电电量、历史充放电电能等常用信息。
PCS的相关参数，包括：直流侧各分支的电压/电流/功率等、交流侧的各相有功功率、无功功率、电压、电流、功率因素、频率和温度、机柜温度、运行状态、报警及故障信息等常用信息，以及日充电量、日放电量、累计充电量、累计放电量等。
负荷的各相电压、电流、有功功率、无功功率、频率等信息。
图7 EMS系统主页面效果图（仅作参考）（2）电站运营数据显示系统可根据用户要求，自定义其所需的相关数据到指定界面，进行实时数据、历史数据的查看，并导出报表；（3）电站经济运行策略相比于常规变电站的经济运行分析主要是计算变压器在各种运行方式下的，变压器损耗随负荷电流变化的曲线，微网系统的经济运行分析将变压器替换为PCS和逆变器进行计算分析，分析当前储能电量和负载比例，得出最佳运行策略，并执行优化命令。
（4）电站实时调度、远程调度根据现场监控层和总控中心对系统需求数据的不同，微网电站现场设备层可自由配置数据分别上传到现场监控层和中控中心，也可由现场监控层处理、筛选后上传到总控中心。
（5）电站能量管理系统根据当前时段、当前负荷、当前上网电价、储能电池SOC，自动控制潮流方向，确定微网系统充放电时段。
（6）故障报警系统提供各级事件的记录和查询功能，采用颜色对事件类型和重要程度进行区分和管理。
（7）报表、实时曲线、能量流动显示系统提供实时曲线记录、分析和查询功能，自由选择所需记录和分析的数据，以曲线和棒图展现实时数据、历史数据及历史数据统计值，统计数据间隔为5分钟、15分钟、1小时和1天。
系统可以按照用户要求自定义各类报表、分析图表，并导出office或PDF文件。
（8）数据分析常见的数据分析工具包包括能流图、成本核算、节能分析、生产能效分析、能耗预测、对标分析；（9）电站运行效益分析、老板报表经济效益分析，主要靠能管系统建模，针对PCS出力、储能系统SOH，得出全系统运行效率；3、集装箱安装3.1集装箱设计集装箱设计主要根据项目着落地的环境条件如气候条件，海拔高度等，进行有针对性的设计。
主要包括下表中涉及的方面：集装箱主要参数如下：集装箱系统设计需要能够保证集装箱具备良好的防腐、防火、防水、等相关功能，集装箱设计有以下特色接地设计集装箱提供接地铜排。
接地铜排可与整个集装箱的非功能性导电导体（正常情况下不带电的集装箱金属外壳等）可靠联通，同时，集装箱以铜排的形式向用户提供2个符合最严格电力标准要求的接地点，向用户提供的接地点必须与整个集装箱的非功能性导电导体形成可靠的等电位连接，接地点位于集装箱的对角线位置。
非功能性导电导体接地点。
接地铜排局部视图见下图所示：接地铜排接地铜排局部视图防雷设计在线路上安装有防浪涌保护模块，并带有辅助报警开关，一旦发生雷击可通过监控平台发出对外报警信号。
