储能系统方案储能系统方案1. 简介储能系统是指将电能转化为其他形式进行存储,并在需要时将其转化回电能。
随着可再生能源的普及和电动车的推广,储能系统的重要性逐渐凸显。
本文将介绍储能系统的基本原理及常见的储能方案。
2. 储能系统的原理储能系统的基本原理是将电能转化为其他形式存储起来,以便在需要时将其转化回电能。
常见的储能形式包括电化学储能、机械储能和热能储能。
2.1 电化学储能电化学储能是指将电能转化为化学能进行存储的方式。
常见的电化学储能方案包括电池和超级电容器。
电池是一种将化学反应能转化为电能的设备,可将电能长时间地存储起来。
超级电容器则以化学吸附和电荷分离的方式存储电能,具有快速充放电、长寿命和高效能的特点。
2.2 机械储能机械储能是指将电能转化为机械能存储的方式。
常见的机械储能方案包括压缩空气储能、重力储能和飞轮储能。
压缩空气储能将电能转化为压缩空气并储存起来,需要时释放压缩空气驱动发电机产生电能。
重力储能利用重力将物体抬升到一定高度并储存其势能,需要时通过释放物体的势能来产生电能。
飞轮储能则是将电能转化为机械能,并以高速旋转的飞轮形式存储。
2.3 热能储能热能储能是指将电能转化为热能存储的方式。
常见的热能储能方案包括熔盐储能和相变储能。
熔盐储能将电能转化为热能,用于加热盐水或盐溶液,将热能储存起来,需要时通过释放热能来产生电能。
相变储能则是利用物质的相变过程来存储热能,常见的应用是利用水的蒸发和凝结来存储和释放热能。
3. 储能系统方案3.1 单一储能系统方案单一储能系统方案是指仅采用一种储能形式进行能量存储的方案。
例如,电池储能系统是一种常见的单一储能系统方案,将电能转化为化学能进行存储。
3.2 混合储能系统方案混合储能系统方案是指同时采用多种储能形式进行能量存储的方案。
通过不同的储能形式的互补性,可以提高储能系统的效率和性能。
例如,结合电池和超级电容器的混合储能系统可以兼具长时间存储和快速充放电的特点。

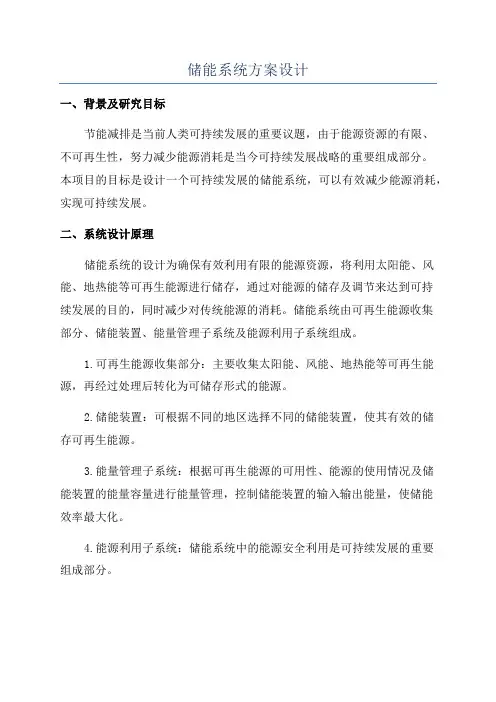

储能系统方案设计
一、背景及研究目标
节能减排是当前人类可持续发展的重要议题,由于能源资源的有限、
不可再生性,努力减少能源消耗是当今可持续发展战略的重要组成部分。
本项目的目标是设计一个可持续发展的储能系统,可以有效减少能源消耗,实现可持续发展。
二、系统设计原理
储能系统的设计为确保有效利用有限的能源资源,将利用太阳能、风能、地热能等可再生能源进行储存,通过对能源的储存及调节来达到可持
续发展的目的,同时减少对传统能源的消耗。
储能系统由可再生能源收集
部分、储能装置、能量管理子系统及能源利用子系统组成。
1.可再生能源收集部分:主要收集太阳能、风能、地热能等可再生能源,再经过处理后转化为可储存形式的能源。
2.储能装置:可根据不同的地区选择不同的储能装置,使其有效的储
存可再生能源。
3.能量管理子系统:根据可再生能源的可用性、能源的使用情况及储
能装置的能量容量进行能量管理,控制储能装置的输入输出能量,使储能
效率最大化。
4.能源利用子系统:储能系统中的能源安全利用是可持续发展的重要
组成部分。
储能系统专业技术方案设计
一、蓄电池参数设计
1、额定容量:根据系统需求,在初步确定系统配置参数的基础上,
列出具体需要的储能电池元件容量,并选择性能指标较优的电池类型。
2、效率:系统的电池组应能够有效储存大量的能量,以有效满足系
统使用的电量需求,保证其在高强度使用过程中的稳定性。
3、充放电与循环寿命:由于系统的储能电池会经历大量的充放电循环,因此应选择有较高充放电使用寿命的电池元件。
4、温度:由于储能系统的工作环境温度会受到外界温度的影响,因
此电池元件的系统安装时应注意温度的变化。
二、充电系统设计
1、多路通道:充电系统采用多路转换,可将不同的能源转换成直流电,有效地实现储能系统的充电。
2、充电控制:采用充电控制系统,可根据储能系统的能源使用需求,对不同的能源进行精确控制和调整。
3、保护功能:防止电池元件过充过放,系统通过实现电压、电流、
温度的实时监测,采用必要的保护措施,确保充电系统的正常运行。
三、电池组管理系统设计
1、监控:利用数据采集系统对电池组的运行状态实现实时监测,实
现对电池元件的运行状态、温度、电压、电流等状态的监控。
储能系统方案设计(一)引言概述:储能系统是一种利用电能将能量存储并在需要时释放的关键技术。
随着可再生能源的快速发展和电力需求的增加,储能系统方案设计变得越来越重要。
本文旨在探讨储能系统方案设计的关键要素及其影响因素。
正文:一、需求分析1.1 确定电力需求模式1.2 评估负载特征和功率需求1.3 分析能量需求的时间分布1.4 考虑电网平稳性要求1.5 研究电力市场条件二、性能指标确定2.1 确定能量存储容量需求2.2 确定响应速度和调节能力要求2.3 考虑效率和循环寿命要求2.4 分析可靠性和安全性指标2.5 考虑成本效益和经济指标三、技术方案选择3.1 分析储能技术的特点和适用场景3.2 评估各种储能技术的优缺点3.3 考虑储能设备的尺寸和重量限制3.4 考虑可再生能源的关联性3.5 综合各种因素选择最佳技术方案四、系统集成设计4.1 设计储能系统的整体架构4.2 优化系统组件的选择和配置4.3 设计储能系统的控制策略4.4 考虑系统的通信和监测需求4.5 确定储能系统与电力系统的接口设计方式五、系统优化与评估5.1 优化储能系统的运行控制策略5.2 考虑储能系统与电力系统的互操作性5.3 进行实验和模拟验证5.4 评估系统的性能和可靠性5.5 提出优化建议和改进措施总结:本文对储能系统方案设计的关键要素进行了细致的阐述。
需求分析、性能指标确定、技术方案选择、系统集成设计和系统优化与评估是储能系统方案设计的重要环节。
合理设计储能系统方案有助于提高能源利用效率,满足电力需求,减少对传统能源的依赖,推动可持续发展。

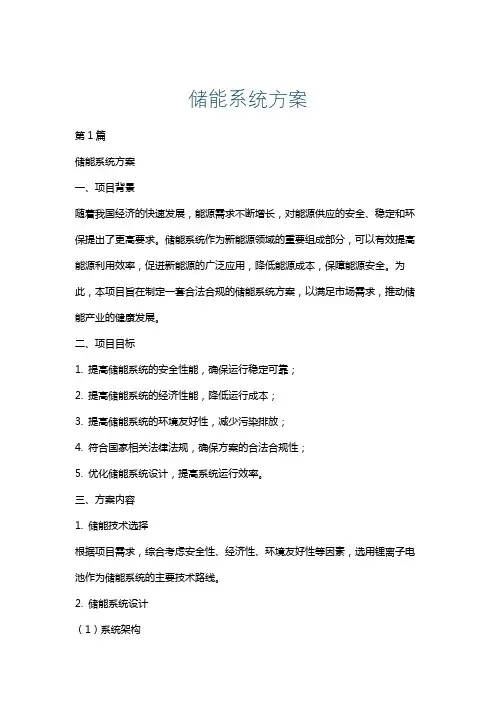

储能系统方案第1篇储能系统方案一、项目背景随着我国经济的快速发展,能源需求不断增长,对能源供应的安全、稳定和环保提出了更高要求。
储能系统作为新能源领域的重要组成部分,可以有效提高能源利用效率,促进新能源的广泛应用,降低能源成本,保障能源安全。
为此,本项目旨在制定一套合法合规的储能系统方案,以满足市场需求,推动储能产业的健康发展。
二、项目目标1. 提高储能系统的安全性能,确保运行稳定可靠;2. 提高储能系统的经济性能,降低运行成本;3. 提高储能系统的环境友好性,减少污染排放;4. 符合国家相关法律法规,确保方案的合法合规性;5. 优化储能系统设计,提高系统运行效率。
三、方案内容1. 储能技术选择根据项目需求,综合考虑安全性、经济性、环境友好性等因素,选用锂离子电池作为储能系统的主要技术路线。
2. 储能系统设计(1)系统架构储能系统采用模块化设计,包括电池模块、电池管理系统(BMS)、能量管理系统(EMS)、储能变流器(PCS)等部分。
(2)电池模块选用高品质锂离子电池,确保电池单体的一致性和稳定性。
电池模块设计需满足以下要求:1)电池单体间采用串联和并联方式,提高系统电压和容量;2)电池模块具备过充、过放、短路、过温等保护功能;3)电池模块具有良好的散热性能,保证电池在适宜温度范围内工作;4)电池模块结构紧凑,便于安装和维护。
(3)电池管理系统(BMS)BMS负责对电池模块进行实时监控和管理,确保电池运行在安全范围内。
其主要功能如下:1)实时监测电池单体电压、温度、电流等参数;2)实现电池模块的充放电控制,防止电池过充、过放;3)电池状态估计,提供电池剩余容量、健康状态等信息;4)故障诊断和处理,确保电池系统安全运行;5)与能量管理系统(EMS)通信,实现数据交互。
(4)能量管理系统(EMS)EMS负责整个储能系统的能量管理,包括电池储能、负载调度、电网互动等。
其主要功能如下:1)实时监测储能系统运行状态,优化能量调度策略;2)根据需求响应电网调度指令,实现有功功率和无功功率的调节;3)预测负载需求,合理分配电池储能;4)与储能变流器(PCS)通信,实现控制指令的传递;5)记录系统运行数据,为运营维护提供依据。

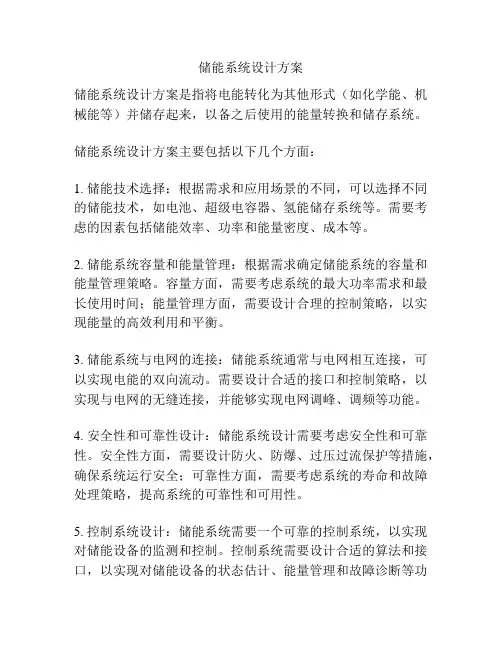

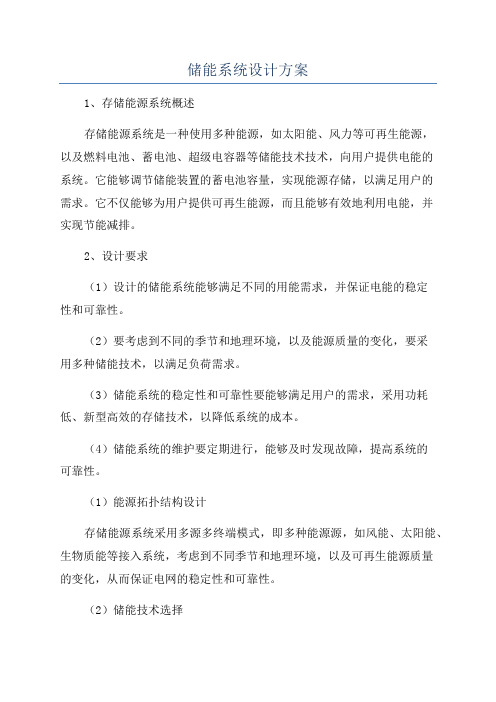

储能系统设计方案
储能系统设计方案是指将电能转化为其他形式(如化学能、机械能等)并储存起来,以备之后使用的能量转换和储存系统。
储能系统设计方案主要包括以下几个方面:
1. 储能技术选择:根据需求和应用场景的不同,可以选择不同的储能技术,如电池、超级电容器、氢能储存系统等。
需要考虑的因素包括储能效率、功率和能量密度、成本等。
2. 储能系统容量和能量管理:根据需求确定储能系统的容量和能量管理策略。
容量方面,需要考虑系统的最大功率需求和最长使用时间;能量管理方面,需要设计合理的控制策略,以实现能量的高效利用和平衡。
3. 储能系统与电网的连接:储能系统通常与电网相互连接,可以实现电能的双向流动。
需要设计合适的接口和控制策略,以实现与电网的无缝连接,并能够实现电网调峰、调频等功能。
4. 安全性和可靠性设计:储能系统设计需要考虑安全性和可靠性。
安全性方面,需要设计防火、防爆、过压过流保护等措施,确保系统运行安全;可靠性方面,需要考虑系统的寿命和故障处理策略,提高系统的可靠性和可用性。
5. 控制系统设计:储能系统需要一个可靠的控制系统,以实现对储能设备的监测和控制。
控制系统需要设计合适的算法和接口,以实现对储能设备的状态估计、能量管理和故障诊断等功
能。
储能系统设计方案的实施需要综合考虑技术、经济、环境等因素,并针对具体的应用需求进行定制化设计。
同时,随着储能技术的不断发展和成熟,设计方案也会不断更新和改进,以适应不同应用场景的需求。
储能系统设计方案一、绪论随着可再生能源(如风能、太阳能)的快速发展和广泛应用,储能系统成为解决可再生能源波动性和不可控性的重要手段。
储能系统可以将能源在低负载时储存起来,在高峰负载时释放出来,平衡供需关系,提高能源利用效率和系统稳定性。
本文将重点探讨一种基于电池储能系统的设计方案。
二、设计方案1.储能系统选型对于电池储能系统的选型,应考虑能量密度、功率密度、循环性能、寿命和安全性等因素。
常用的储能电池包括锂离子电池、铅酸电池、钠-硫电池等。
在选型过程中,应综合考虑系统的需求和电池的特性,选择能够满足系统需求的合适型号。
2.储能系统容量计算容量的计算是储能系统设计的重要环节之一、首先需要确定系统的最大负荷和负荷功率曲线,进而确定系统的额定容量。
其次,应考虑电池系统的充放电效率和系统的放电深度,以确保系统能够满足预期的电能需求。
最后,结合系统的设计寿命要求和电池的循环寿命,综合考虑进行容量的选择。
3.储能系统控制策略储能系统的控制策略是保障系统正常运行的重要因素。
常用的控制策略包括峰值削减、储能优先和容量限制等。
峰值削减策略通过在低负荷时储存能量,在高峰负荷时释放能量来平衡负荷。
储能优先策略则将可再生能源优先用于供电,剩余能量储存起来。
容量限制策略是通过设置容量上限来保护储能系统,避免超过容量造成不良影响。
4.储能系统安全保护措施为了确保储能系统的安全运行,应采取相应的安全保护措施。
首先,应设置电池温度监测与控制系统,避免电池过热;其次,应具备电池过压、过流和短路保护等功能,确保系统的正常运行;最后,应采取必要的防火和防爆措施,确保系统在异常情况下安全运行。
5.储能系统性能评估和优化设计完成后,应进行储能系统的性能评估和优化,以提高系统的效率和稳定性。
可以通过建立性能评估模型并使用数值模拟方法来分析系统的性能。
根据评估结果,进一步优化系统的结构和控制策略,提高系统的运行效率和储能效果。
三、总结本文提出了一种基于电池储能系统的设计方案。
【最新整理,下载后即可编辑】技术方案2014年1月目录目录 (2)1 需求分析 (3)2 电池组串成组方案 (3)2.1 电池组串内部及组间连接方案 (5)2.2 系统拓扑图 (6)3 蓄电池管理系统(BMS) (7)3.1 BMS系统整体构架 (7)3.2 BMS系统主要设备介绍 (8)3.3 BMS系统保护方式 (11)3.4 BMS系统通信方案 (12)4 对厂房要求 (13)1需求分析管式胶体铅酸蓄电池成套设备供货范围包括管式胶体铅酸蓄电池、BMS、附属设备、备品备件、专用工具和安装附件等。
根据项目的特点,根据标书要求,综合铅酸电池特性,对于储能系统进行如下设计:336只2V1000Ah管式胶体铅酸电池串联而成一个电池堆,电压672V,电池串容量672kWh。
每3个电池堆并联到一台500kWh 储能双向变流器。
三个电池堆的总容量可达2MWh,故本方案中三个电池堆为一储能单元,每个单元配置一套BMS电池管理系统,可监控每人单体电池电压,内阻及温度、电流。
厂房含烟感探头、消防灭火器、环境控制系统、排氢系统、视频监控系统、温湿度监测等设备,以保证铅酸电池安全稳定的工作环境,实现远程监控。
2电池组串成组方案名称成组单元设备组成详图容量单体采用2V1000Ah管式胶体铅酸蓄电池2V1000Ah2KWh电池簇 24只2V1000Ah 管式胶体铅酸蓄电池串联组成一簇,配备一台蓄电池监控模块。
蓄电池簇48V1000h 48KWh蓄电池簇监控单元电池组单元14簇电池组串联组成一组电池组单元,配备一台蓄电池组控制单元电池组单元 672V/1000Ah 672kW h 电池组控制单元储能系统单元 3组电池组单元并接入一台双极式单级500KW PCS 构成一组储能单元,配备一台直流配电柜。
电池管理系统电池组单元500KW/2.016MWh直流配电柜BMUBMU,500KW,PCS PCS7MW/28 MWh储能系统14组500KW/2.016MWh储能系统单元并联构成7MW/28MWh储能系统储能系统单元7MW/28.224MWh 就地监控系统以上成组方案,充分考虑了电池多组并联时产生环流的问题,也充分考虑了系统的走线主载流量,电池簇内采用铜排联结,载流量300A,满足系统运行需求,在跨簇联结时采用铜线联结形式,载流量300A。
110KWh储能系统技术方案Bl<» Saving 宓阖gy 阀i响应微电网:储能系统独立或与其他能源配合,给负载供电,主要解决供电可靠性问题。
光伏汇流箱HPS 交流配电柜电岡本系统主要包含:★储能变流器:1台50kW离并网型双向储能变流器,在0.4KV交流母线并网,实现能量的双向流动。
★磷酸铁锂电池:125KWH* EMS&BMS根据上级调度指令完成对储能系统的充放电控制、电池SOC信息监测等功能1、系统特点(1) 本系统主要用于峰谷套利,同时可作为备用电源、避免电力增容及改善电能质量。
(2) 储能系统具备完善的通讯、监测、管理、控制、预警和保护功能,长时间持续安全运行,可通过上位机对系统运行状态进行检测,具备丰富的数据分析功能。
(2) BMS系统即跟EMS系统通信汇报电池组信息,也跟PCS采用RS485总线直接通信,在PCS的配合下完成对电池组的各种监控、保护功能。
(3) 常规0.2C充放电,可离网或并网工作。
2、系统运行策略◊储能系统接入电网运行,可通过储能变流器的PQ模式或下垂模式调度有功无功,满足并网充放电需求。
0电价峰时段或负荷用电高峰期时段由储能系统给负荷放电,既实现了对电网的削峰填谷作用,又完成了用电高峰期的能量补充。
0储能变流器接受上级电力调度,按照峰、谷、平时段的智能化控制,实现整个储能系统的充放电管理。
0储能系统检测到市电异常时控制储能变流器由并网运行模式切换到孤岛(离网)运行模式。
0储能变流器离网独立运行时,作为主电压源为本地负荷提供稳定电电压和频率,确保其不间断供电。
3、储能变流器(PCS)先进的无通讯线电压源并联技术,支持多机无限制并联(数量、机型)。
•支持多源并机,可与油机直接组网。
•先进的下垂控制方法,电压源并联功率均分度可达99%。
•支持三相100%不平衡带载运行。
•支持并、离网运行模式在线无缝切换。
•具有短路支撑和自恢复功能(离网运行时)。

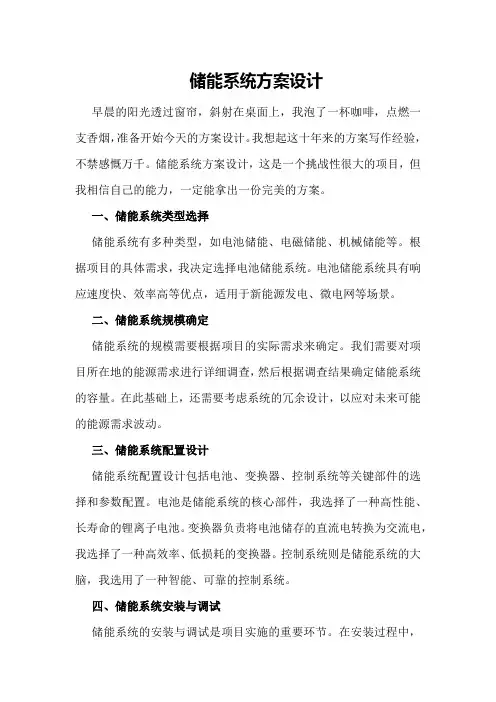

储能系统方案设计早晨的阳光透过窗帘,斜射在桌面上,我泡了一杯咖啡,点燃一支香烟,准备开始今天的方案设计。
我想起这十年来的方案写作经验,不禁感慨万千。
储能系统方案设计,这是一个挑战性很大的项目,但我相信自己的能力,一定能拿出一份完美的方案。
一、储能系统类型选择储能系统有多种类型,如电池储能、电磁储能、机械储能等。
根据项目的具体需求,我决定选择电池储能系统。
电池储能系统具有响应速度快、效率高等优点,适用于新能源发电、微电网等场景。
二、储能系统规模确定储能系统的规模需要根据项目的实际需求来确定。
我们需要对项目所在地的能源需求进行详细调查,然后根据调查结果确定储能系统的容量。
在此基础上,还需要考虑系统的冗余设计,以应对未来可能的能源需求波动。
三、储能系统配置设计储能系统配置设计包括电池、变换器、控制系统等关键部件的选择和参数配置。
电池是储能系统的核心部件,我选择了一种高性能、长寿命的锂离子电池。
变换器负责将电池储存的直流电转换为交流电,我选择了一种高效率、低损耗的变换器。
控制系统则是储能系统的大脑,我选用了一种智能、可靠的控制系统。
四、储能系统安装与调试储能系统的安装与调试是项目实施的重要环节。
在安装过程中,要确保系统的安全性、稳定性和可靠性。
调试过程中,需要对系统进行全面的测试,确保各项性能指标达到设计要求。
五、储能系统运行维护储能系统的运行维护是保证系统长期稳定运行的关键。
我建议设立专门的运维团队,负责对系统进行定期检查、维修和保养。
同时,建立完善的运行数据监测系统,实时掌握系统的运行状态,及时处理故障。
六、项目经济效益分析储能系统项目经济效益分析是评价项目可行性的重要依据。
我通过对项目的投资成本、运行成本、收益等进行详细计算,得出了项目的内部收益率、投资回收期等关键指标。
结果表明,该项目具有较高的经济效益。
七、项目实施与推广项目的实施与推广是项目成功的保障。
我建议制定详细的项目实施计划,明确各阶段的工作内容和责任主体。
商用300KW储能方案
技术要求及参数
电倍率0.5C; 储能系统配置容量:300kWh。
电池系统方案
术语定义
池采集均衡单元:管理一定数量串联电池模块单元,进行电压和温度的采集,对本单元电池模块进行均衡管理。
在本方案中管理计60支的电池。
电池簇管理单元:管理一个串联回路中的全部电池采集均衡单元,同时检测本组电池的电流,在必要时采取保案中管理17台电池采集均衡单元。
电池阵列管理单元:管理PCS下辖全部电池簇管理单元,同时与PCS和后台监控系统通信状态请求PCS调整充放电功率。
在本方案中管理2个并联的电池簇。
池模块:由10支5并2串的单体电池组成。
1 电池成组示意图
电池系统集成设计方案
.1电池系统构成
照系统配置300kWh储存能量的技术需求,本储能系统项目方案共使用1台150kW的PCS。
储能单元由一台PCS和2个电池簇组台电池阵列管理单元设备。
每个电池簇由一台电池簇管理设备和17 个电池组组成。
.2 电池系统计算书项目单体电池模块电池组电池簇电池阵列
体电池数目 1 10 60 1020 2040
称电压(V) 3.2 6.4 38.4 652.8 652.8
量(Ah) 55 275 275 275 --
定能量(kWh) 0.176 1.76 10.56 179.52 359.04
低工作电压(V) 2.5 5 30 510 510
高充电电压(V) 3.6 7.2 43.2 734.4 734.4
统配置裕量 (359.04kWh -300 kWh)/300 kWh =19.68%
于以上各项分析设计,300kWh 电池系统计算如下。
.3电池柜设计方案
池机柜内部主要安装电池箱和BMS主控管理系统、配套电线电缆、高低压电气保护部件等。
机柜采用分组分层设计,机柜外观柜采用免维护技术、模数化组合的装配式结构,保证柜体结构具有良好的机械强度,整体结构能最大程度地满足整个系统的可。
其中,三个电池架组成的示意图如图3所示,尺寸为3600mm×700mm×2300mm。
3电池架及插箱
.4集装箱设计方案
个储能系统放置在20英尺集装箱中,集装箱尺寸为: 6058mm×2438 mm×2896mm;系集装箱外部结构如图4所示。
BMS系统管理配置方案
.1系统架构
项目所用BMS采用三层架构进行设计,分别是电池采集均衡单元、电池簇管理单元、电池阵列管理单元。
5 电池管理系统结构图
池采集均衡单元CABU:负责管理12 支串联电池,主要功能包括监测单体电池电压、温度以及均衡管理,以CAN 总线方式与B 。
电池簇管理单元BCMU:主要负责管理单个串联回路中的电池采集均衡单元CABU 和电池电量标定单元BFGU,主要功能RS48信、串联回路各组电池状态显示以及估算电池的SOC 等,在异常出现时采取报警或保护措施,并将相关采集的电池信息、异常至BAMU。
BCMU 与BAMU 通信,通过CAN 总线将采集的单体电池电压、温度、电流、总电压和绝缘检测等级等上传至BAMU,并上传如表数至BAMU。
MU 与BFGU 通信,通过RS485 总线接收 BFGU 上传的电流、总电压、绝缘检测等级、I/O 状态以及对外部状态进行控制。
BCMU 与CABU 通信,通过CAN 总线接收CABU 上传的单体电池电压、温度、均衡状态。
池阵列管理单元BAMU:负责管理一个PCS 下辖的BCMU,同时与PCS、后台监控系统通信,主要功能包括记录PCS 下辖的所有电控制状态信息、异常数据或事件信息并创建相应的文件;根据各组电池的SOC信息以及电池组状态调整充放电功率;与PCS、储能信,完成对整个电池阵列的管理。
BAMU与BCMU通信,接收BCMU发送的单体电池电压、温度、总电压、电流和绝缘检测等级,计算电池堆的最高/最低电压、最显示I/O状态,同时设置BCMU的参数、控制电池组均衡状态和I/O状态。
BAMU与PCS通信,通过CAN总线将单体电池的电压、可充/可放电量、电池组状态、I/O状态、最高/最低电压、最高/最低温PCS。
BAMU与后台通信,通过Internet将单体电池的电压、单体温度、电池组状态、I/O状态、可充/可放电量等信息上传后台监控池电量标定单元BFGU:以RS485总线方式与BCMU进行通信,主要功能包括电池组总电压、充放电电流监测,绝缘电阻检测,继关量检测等。
LCD:用于显示电池状态信息,包括单体电压、单体温度、均衡状态、回路电流、接触器状态、SOC、告警信息、时用于对电池参数进行设置以及手动控制回路接触器。
