轴承计算公式
- 格式:doc
- 大小:42.00 KB
- 文档页数:4
滑动轴承间隙计算
滑动轴承的间隙计算方法可以根据轴承的类型和使用要求而有所不同。
以下是一种常见的间隙计算方法:
1. 确定滑动轴承类型:常见的滑动轴承类型有径向滑动轴承和推力滑动轴承。
根据具体的使用要求选择相应的轴承类型。
2. 确定负荷条件:根据实际应用中的负荷条件,包括径向负荷和推力负荷,确定轴承的工作负荷。
3. 计算轴承间隙:根据轴承的类型和工作负荷,使用滑动轴承间隙计算公式计算轴承的间隙。
- 对于径向滑动轴承,一般采用以下公式计算轴承间隙:间隙= ε × √(负荷/ (π × d × L × μ))
其中,ε为系数(一般为0.2-1.0),d为轴承内径,L为轴承长度,μ为润滑油的黏度。
- 对于推力滑动轴承,一般采用以下公式计算轴承间隙:间隙= ε × √(负荷/ (π × d × L × μ))
其中,ε为系数(一般为0.2-1.0),d为轴承内径,L为轴承长度,μ为润滑油的黏度。
4. 根据实际要求调整间隙:根据实际应用要求,对计算得到的间隙进行调整。
一般来说,间隙过小会导致润滑不良,间隙过大则会导致轴承的振动和松动。
需要注意的是,以上的计算方法只是一种常见的方法,实际应用中还需要考虑其他因素,如温度、工作速度等。
最好咨询专业的轴承制造商或工程师来进行具体的间隙计算。
角接触球轴承轴向力计算公式角接触球轴承是一种常用的滚动轴承,广泛应用于机械设备中。
在设计和使用角接触球轴承时,了解和计算轴向力是非常重要的。
轴向力是指作用在轴承轴向方向的力,它对轴承的运行和寿命有着直接的影响。
在本文中,我将介绍角接触球轴承轴向力的计算公式及其相关要点。
轴向力的计算公式是通过考虑轴承的负载、速度和角接触球轴承的特性来确定的。
以下是角接触球轴承轴向力的计算公式:Fa = (XFr + YFa) / (eP)其中,Fa是轴向力(单位为牛顿,N);X是轴承的动载荷系数;Fr是轴承的径向力(单位为牛顿,N);Y是轴承的静载荷系数;Fa是轴承的轴向力(单位为牛顿,N);e是轴承的接触角系数;P是轴承的当量动载荷(单位为牛顿,N)。
在计算轴向力时,需要明确轴承的负载(Fr)、速度和特性系数(X、Y、e、P)。
下面对这些要点进行详细的解释:1. 轴承的动载荷系数(X):动载荷系数(X)是考虑到轴承在动载荷作用下的变形和变位情况的。
X的取值范围通常为0.56-0.98,具体取值需要根据轴承的类型、尺寸和应用情况进行确定。
2. 轴承的静载荷系数(Y):静载荷系数(Y)是考虑到轴承在静载荷作用下的变形和变位情况的。
Y的取值范围通常为0.56-0.98,具体取值需要根据轴承的类型、尺寸和应用情况进行确定。
3. 轴承的接触角系数(e):接触角系数(e)是轴承接触角的函数,接触角是指球和滚道的接触角度。
e的取值范围通常为0.6-0.8,具体取值需要根据轴承的类型和设计要求进行确定。
4. 轴承的当量动载荷(P):当量动载荷(P)是指在轴承承受的径向力和轴向力同时作用下,所能承受的相当于纯径向载荷的动载荷。
P的计算公式通常为P = Fr + 1.2Fa,其中Fr为径向力,Fa为轴向力。
轴向力的计算公式的目的是为了确定角接触球轴承在实际工作中所承受的轴向力,以便进行轴承的选择和设计。
通过合理的计算和选择,可以保证轴承在工作过程中的可靠性和寿命。
轴承游隙的计算公式:(1): 配合的影响1、轴承内圈与钢质实心轴:△j = △dy * d/h2、轴承内圈与钢质空心轴:△j = △dy * F(d)F(d) = d/h * [(d/d1)2 -1]/[(d/d1)2 - (d/h)2]3、轴承外圈与钢质实体外壳:△A = △Dy * H/D4、轴承外圈与钢质薄壁外壳:△A = △Dy * F(D)F(D) = H/D * [(F/D)2 - 1]/[(F/D)2 - (H/D)2]5、轴承外圈与灰铸铁外壳:△A = △Dy * [F(D) –0.15 ]6、轴承外圈与轻金属外壳:△A = △Dy * [F(D) –0.25 ]注:△j -- 内圈滚道挡边直径的扩张量(um)。
△dy —轴颈有效过盈量(um)。
d -- 轴承内径公称尺寸(mm)。
h -- 内圈滚道挡边直径(mm)。
B -- 轴承宽度(mm)。
d1 -- 空心轴内径(mm)。
△A -- 外圈滚道挡边直径的收缩量(mm)。
△Dy -- 外壳孔直径实际有效过盈量(um)。
H -- 外圈滚道挡边直径(mm)。
D -- 轴承外圈和外壳孔的公称直径(mm)。
F -- 轴承座外壳外径(mm)。
(2): 温度的影响△T = Гb * [De * ( T0 – Ta ) – di * ( Ti – Ta)] 其中Гb 为线膨胀系数,轴承钢为11.7 *10-6 mm/mm/ 0CDe 为轴承外圈滚道直径,di 为轴承内圈滚道直径。
Ta 为环境温度。
T0 为轴承外圈温度,Ti 轴承内圈温度。
四、轴向游隙与径向游隙的关系:Ua = [4(fe + fi – 1) * Dw * Ur – Ur2 ] 1/2因径向游隙Ur很小、故Ur2 很小,忽略不记。
故 Ua = 2 * [(fe + fi –1) * Dw * Ur ] 1/2其中 fe 为外圈沟曲率系数,fi 为内圈沟曲率系数,Dw 为钢球直径。
轴承设计寿命计算公式汇总
1.基本额定寿命计算公式:这是最常用的轴承寿命计算公式之一、其公式为:
L10=(C/P)^p
其中,L10为基本额定寿命(单位为小时),C为基本动态载荷(单位为牛顿),P为等效动载荷(单位为牛顿),p为寿命指数。
2.调整额定寿命计算公式:为了考虑实际工况下的不同负荷条件对轴承寿命的影响,可以采用调整额定寿命计算公式:
Lna = a1*a2*a3*a4*L10
其中,Lna为调整额定寿命,a1为轴承类型系数,a2为载荷系数,a3为调心系数,a4为润滑系数。
3.轴承磨损寿命计算公式:轴承在使用过程中会发生磨损,通过估算轴承磨损寿命可以预测轴承的使用寿命。
对于循环运动的轴承,其磨损寿命Lw可以通过以下公式计算:
Lw=Cw/F
其中,Cw为磨损因数,F为载荷。
4.疲劳寿命计算公式:轴承在高速、高负荷、长时间运行的情况下容易发生疲劳现象,疲劳寿命是指轴承在正常工作条件下能够承受的疲劳载荷循环数。
L10h=(10^6/(60*n))*((C/P)^p)
其中,L10h为疲劳寿命(单位为小时),n为转速。
5.温度因子计算公式:轴承在工作时会产生热量,可以通过计算温度因子来估算轴承的使用寿命。
温度因子aISO可以通过以下公式计算:aISO=a*〖10(ΔT/10)〗^b
其中,a、b为轴承类型参数,ΔT为温度变化。
以上是一些常用的轴承设计寿命计算公式汇总。
需要注意的是,不同类型的轴承有不同的设计寿命计算公式,具体应根据实际情况选择合适的计算方法。
此外,在进行寿命计算时还需要考虑轴承材料、润滑方式、工作温度等因素对轴承寿命的影响。
轴承轴向载荷计算公式
轴承是一种用于支撑机械旋转部件的重要元件。
在实际应用中,轴承通常承受着来自旋转部件的各种载荷,其中包括轴向载荷。
轴向载荷是指垂直于轴心线方向的力或压力,其作用方向与轴的轴向相同或相反。
轴向载荷的计算对于正确选择合适的轴承和确保轴承工作正常非常重要。
以下是常用的轴向载荷计算公式:
1. 线性轴承的轴向载荷计算公式:
轴向载荷 = 1/2 * (F1 + F2)
其中,F1和F2分别为轴承所受外力的大小,取正负号表示方向。
2. 圆柱滚子轴承的轴向载荷计算公式:
轴向载荷 = (F1 + F2) / 2
其中,F1和F2分别为轴承所受外力的大小,取正负号表示方向。
3. 锥形滚子轴承的轴向载荷计算公式:
轴向载荷= (F1 + F2) / 2 * cosα
其中,F1和F2分别为轴承所受外力的大小,取正负号表示方向;α为锥面与轴线的夹角。
4. 推力球轴承的轴向载荷计算公式:
轴向载荷 = F
其中,F为轴承所受外力的大小,取正负号表示方向。
需要注意的是,在实际应用中,轴向载荷不仅仅是由外力引起的,还可能由于转子离心力、温度变化等因素而产生。
因此,需要综合考虑这些因素对轴向载荷的影响,进行准确的计算。
在进行轴向载荷计算时,还需要考虑其他一些因素,如轴承的额定载荷、轴承的径向载荷等。
同时,还要根据具体的工况条件和设计要求,选择合适的轴承类型和规格。
轴向载荷的计算是轴承设计中非常重要的一部分。
通过合理计算和选择,可以确保轴承工作正常,并提高设备的安全性和可靠性。

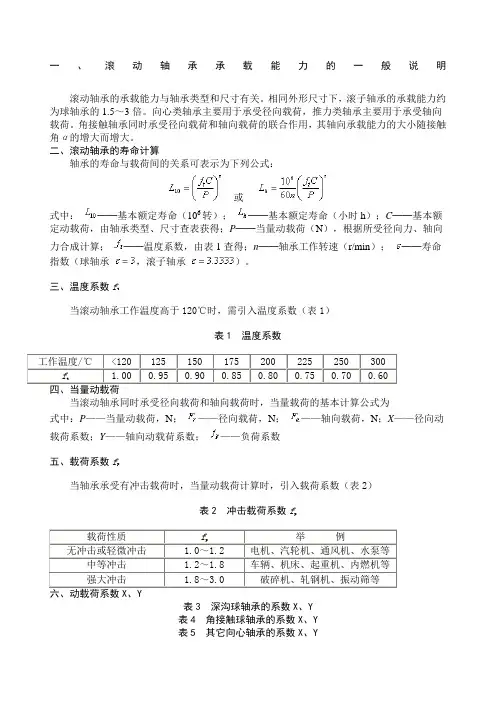

一、滚动轴承承载能力的一般说明滚动轴承的承载能力与轴承类型和尺寸有关。
相同外形尺寸下,滚子轴承的承载能力约为球轴承的1.5~3倍。
向心类轴承主要用于承受径向载荷,推力类轴承主要用于承受轴向载荷。
角接触轴承同时承受径向载荷和轴向载荷的联合作用,其轴向承载能力的大小随接触角α的增大而增大。
二、滚动轴承的寿命计算轴承的寿命与载荷间的关系可表示为下列公式:或式中:──基本额定寿命(106转);──基本额定寿命(小时h);C──基本额定动载荷,由轴承类型、尺寸查表获得;P──当量动载荷(N),根据所受径向力、轴向力合成计算;──温度系数,由表1查得;n──轴承工作转速(r/min);──寿命指数(球轴承,滚子轴承)。
三、温度系数f t当滚动轴承工作温度高于120℃时,需引入温度系数(表1)表1 温度系数工作温度/℃<120 125 150 175 200 225 250 300 f1.00 0.95 0.90 0.85 0.80 0.75 0.70 0.60t四、当量动载荷当滚动轴承同时承受径向载荷和轴向载荷时,当量载荷的基本计算公式为式中:P——当量动载荷,N;——径向载荷,N;——轴向载荷,N;X——径向动载荷系数;Y——轴向动载荷系数;——负荷系数五、载荷系数f p当轴承承受有冲击载荷时,当量动载荷计算时,引入载荷系数(表2)表2 冲击载荷系数f p载荷性质f p举例无冲击或轻微冲击 1.0~1.2 电机、汽轮机、通风机、水泵等中等冲击 1.2~1.8 车辆、机床、起重机、内燃机等强大冲击 1.8~3.0 破碎机、轧钢机、振动筛等表3 深沟球轴承的系数X、Y表4 角接触球轴承的系数X、Y表5 其它向心轴承的系数X、Y表6 推力轴承的系数X、Y七、成对轴承所受轴向力计算公式:角接触球轴承:圆锥滚子轴承:式中e为判断系数,可由表4查出;Y应取表5中的数值。
●正排列:若则???若?则●反排列:若则若??? ?则八、成对轴承当量动载荷根据基本公式:式中:P——当量动载荷,N;——径向载荷,N;——轴向载荷,N;X——径向动载荷系数;Y——轴向动载荷系数;——负荷系数。
轴承转速计算公式及方法在机械设备中,轴承是一种常见的零部件,用于支撑和限制旋转或直线运动的机械部件。
轴承的转速是指轴承内圈相对于外圈的旋转速度,通常以每分钟转数(RPM)来表示。
正确地计算轴承的转速对于确保机械设备的正常运行至关重要。
本文将介绍轴承转速的计算公式及方法。
1. 轴承转速的计算公式。
轴承的转速可以通过以下公式来计算:n = (60 × v) / (π× d)。
其中,n代表轴承的转速(RPM),v代表轴承外圈的线速度(m/s),π代表圆周率(约为3.14),d代表轴承的直径(m)。
2. 轴承转速的计算方法。
(1)确定轴承的外圈线速度。
轴承的外圈线速度是指轴承外圈上任意一点的线速度,通常使用以下公式来计算:v = π× d × n / 60。
其中,v代表轴承的外圈线速度(m/s),π代表圆周率(约为3.14),d代表轴承的直径(m),n代表轴承的转速(RPM)。
(2)代入公式计算转速。
将轴承的外圈线速度代入轴承转速的计算公式中,即可得到轴承的转速。
举例说明:假设某个轴承的直径为0.1m,外圈线速度为10m/s,代入公式可得:n = (60 × 10) / (3.14 × 0.1) = 1910 RPM。
因此,该轴承的转速为1910 RPM。
3. 注意事项。
在进行轴承转速的计算时,需要注意以下几点:(1)确保使用正确的单位,在进行计算时,需要使用统一的单位,通常使用国际单位制(SI单位制)来进行计算。
(2)考虑轴承的额定转速,轴承通常会有一个额定转速,超过这个转速可能会导致轴承损坏,因此在计算轴承转速时需要考虑轴承的额定转速。
(3)考虑轴承的工作环境,在实际应用中,轴承的工作环境会对其转速产生影响,例如温度、润滑情况等因素都会对轴承的转速产生影响,因此需要根据实际情况进行适当的修正。
4. 结语。
轴承的转速是保证机械设备正常运行的重要参数,正确地计算轴承的转速对于确保机械设备的正常运行至关重要。

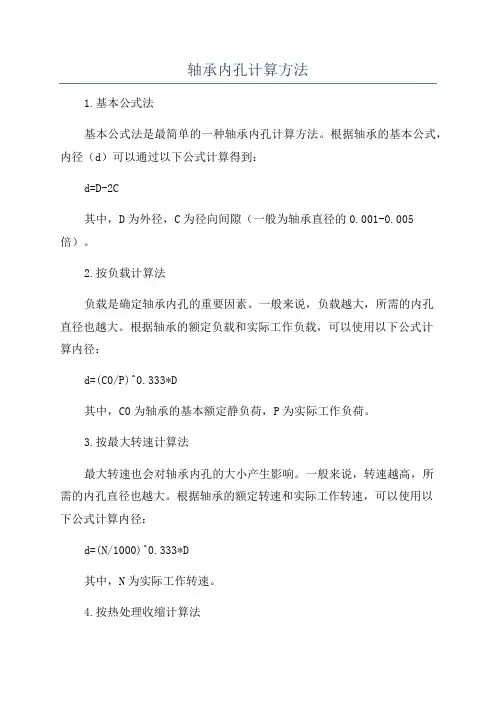

轴承内孔计算方法
1.基本公式法
基本公式法是最简单的一种轴承内孔计算方法。
根据轴承的基本公式,内径(d)可以通过以下公式计算得到:
d=D-2C
其中,D为外径,C为径向间隙(一般为轴承直径的0.001-0.005倍)。
2.按负载计算法
负载是确定轴承内孔的重要因素。
一般来说,负载越大,所需的内孔
直径也越大。
根据轴承的额定负载和实际工作负载,可以使用以下公式计
算内径:
d=(C0/P)^0.333*D
其中,C0为轴承的基本额定静负荷,P为实际工作负荷。
3.按最大转速计算法
最大转速也会对轴承内孔的大小产生影响。
一般来说,转速越高,所
需的内孔直径也越大。
根据轴承的额定转速和实际工作转速,可以使用以
下公式计算内径:
d=(N/1000)^0.333*D
其中,N为实际工作转速。
4.按热处理收缩计算法
热处理是一种可以改变轴承尺寸的方法。
通过对轴承进行热处理,可以收缩外径和内径。
根据热处理的情况,可以使用以下公式计算内径:d=D-2δ
其中,δ为根据热处理温度和材料系数计算的收缩量。
5.按轴承类型计算法
不同类型的轴承具有不同的计算方法。
例如,圆锥滚子轴承的内径计算方法与深沟球轴承不同。
根据具体轴承的类型,可以采用相应的计算方法进行计算。
总结:。
轴承径向力计算公式轴承是机械设备中常见的零部件之一,在传动系统中扮演着重要的角色。
而在轴承工作时,径向力是一个重要的参数,它代表了轴向的力量。
对于设计和选择合适的轴承来说,了解径向力的计算公式至关重要。
轴承径向力的计算公式可以根据轴承的工作条件和受力情况来确定。
在一般情况下,轴承径向力可以通过以下公式来计算:F = P × d / (2 × b)其中,F代表轴承的径向力,单位是牛顿(N);P代表轴承的等效动载荷,单位是牛顿(N);d代表轴承的直径,单位是米(m);b 代表轴承的宽度,单位是米(m)。
在这个公式中,等效动载荷P是一个关键参数,它代表了轴承所受到的合成动载荷,可以根据轴承的实际工作条件和受力情况来确定。
而轴承的直径和宽度则是轴承的几何参数,直接影响着轴承的承载能力和受力情况。
通过这个简单的公式,我们可以快速计算出轴承在工作时所受到的径向力,从而为轴承的选择和设计提供重要参考。
在实际工程中,轴承的径向力是一个重要的设计参数,设计师需要根据轴承所受的力量来选择合适的轴承类型和尺寸,以确保轴承在工作时能够正常运转并具有足够的寿命。
除了上述简单的公式之外,轴承径向力的计算还可能涉及到更复杂的情况和更详细的参数,比如考虑到轴承的旋转速度、工作温度、润滑条件等因素。
在实际工程中,设计师需要综合考虑这些因素,并结合实际情况来确定轴承的径向力,以确保轴承在工作时具有良好的性能和可靠性。
轴承径向力是轴承设计和选择过程中的重要参数,通过合适的计算公式和综合考虑各种因素,设计师可以准确地确定轴承在工作时所受到的力量,从而为轴承的选择和设计提供重要参考。
希望本文对读者了解轴承径向力的计算有所帮助。
轴承寿命计算公式为:
L10=106
60n
(
C
P
)
ε
式中:L10为寿命,单位h;
C为额定动载荷,单位N,查表可得;
n为转速,单位r/min,已知数据;
ε为寿命指数,球轴承ε=3,滚子轴承ε=10/3;
P为当量动载荷,单位N,由计算公式得到
当量动载荷P的计算公式如下:
P=XFr+YFa
式中:Fr为径向载荷,Fa为轴向载荷;
X为径向载荷系数,Y为轴向载荷系数
对于只承受径向载荷的轴承X=1,Y=0;
对于只承受轴向载荷的轴承X=0,Y=1;
深沟球轴承既能承受径向载荷又可以承受轴向载荷时,轴向载荷指向哪个轴承,就由此轴承承受轴向载荷,而另一轴承的轴向载荷为零,X、Y的具体求法如下:
例:图1中一轴的两端各采用一个6310型深沟球轴承支承,外部轴向载荷Fa = 1 450 N,则Fa1 = 0; Fa2 = 1 450 N。
查表得6310型轴承额定静载荷C0 = 35 600 N。
以轴承2为例,根据Fa2/C0=1450/35600=0.04查下表得e=0.24,再判断Fa2/Fr2与e的大小,进而查表得出X、Y的值。
轴承设计寿命计算公式
L(寿命)=(C/P)^p
其中
L:轴承的寿命(工作时间)
C:基本动态负荷额定值(根据轴承的尺寸、材料和结构进行计算)P:轴承实际受力(根据轴承的负载情况和转速进行计算)
p:寿命指数(根据轴承的材料、制造工艺和使用环境进行选择)
轴承的基本动态负荷额定值C是指在既定的寿命要求下,能够承受的额定动态载荷。
为了能够合理地选择负荷额定值C,需要进行以下计算:
1.根据轴承的材料和制造工艺,确定基本动态载荷额定值(C0)和基本静态载荷额定值(Co);
2.根据加载情况和使用要求,计算相当负荷(P);
相当负荷是指在给定的工况下,实际受力与负荷额定值之间的比值。
为了能够准确地计算相当负荷,需要进行以下计算:
1.根据轴承受力和转速的变化情况,选择合适的负荷系数;
2.根据轴承的使用条件,考虑径向负荷和轴向负荷;
3.根据轴承的转速和运转时间,计算负荷参数。
寿命指数(p)是根据轴承材料、制造工艺和使用环境等因素考虑的一个修正系数。
为了准确地选择寿命指数,需要考虑以下因素:
1.轴承材料的强度和硬度;
2.制造工艺的精度和表面质量;
3.使用环境的温度、湿度和清洁度。
根据以上的计算和考虑因素,可以得到轴承的设计寿命(L)。
在实际设计中,通常还需要考虑其他因素,如轴承的维护和保养,以提高轴承的使用寿命。
轴承内外径计算公式轴承是工程机械中常见的零部件之一,其内外径计算公式在设计和制造过程中非常重要。
本文将详细介绍轴承内外径计算公式,以及如何根据实际需求正确使用这些公式。
一、轴承的内径计算公式轴承内径是轴承零件中心孔的直径,也是轴承所需轴的最小直径。
轴承内径的计算公式如下:d = (D - 2B) cos(α)其中,d为轴承内径,D为外径,B为轴承厚度,α为接触角度。
这个公式中,接触角度α是轴承与轴之间的接触角度。
接触角度取决于轴承类型和安装方式。
在实际设计中,需要先根据轴承类型和安装方式确定接触角度,然后再通过上述公式计算轴承内径。
二、轴承的外径计算公式轴承外径是轴承零件的外圆直径,直接影响轴承的承载能力和使用寿命。
轴承外径的计算公式如下:D = d + 2B/sin(α)其中,D为轴承外径,d为内径,B为轴承厚度,α为接触角度。
这个公式中,接触角度α同样需要根据轴承类型和安装方式先行确定。
三、正确使用轴承内外径计算公式在设计轴承时,需要对轴承的强度、刚度、承载能力和使用寿命等进行全面评估。
因此,在使用轴承内外径计算公式时,需要考虑以下因素:1.正确确定轴承类型和安装方式,以获得合适的接触角度;2.根据实际需求合理选用轴承厚度B,以确保轴承的承载能力和使用寿命;3.充分考虑轴承所受的载荷、转速、工作温度等因素,以确定轴承的合适内外径;4.在轴承内外径计算和选型时,需要结合实际工作环境和工况,以确保轴承的性能和可靠性。
总之,轴承内外径的计算公式是轴承设计与制造中必不可少的工具。
正确使用这些公式,能够帮助我们设计出安全可靠的轴承产品,为工程机械的顺利运行提供保障。
轴承线速度计算轴承线速度计算是指计算轴承内圈或外圈的线速度,它是轴承运转时的一个重要参数。
轴承线速度的高低会对轴承的使用寿命、运转精度、稳定性等都产生重要影响。
下面就轴承线速度的计算进行详细解析:一、轴承线速度的定义轴承线速度是指轴承内圈或外圈在轴向所行进的距离与轴承的运转时间之比,其单位一般为m/s或m/min.二、轴承线速度计算的公式(1)轴承内圈线速度的计算公式:vn = π×D×n×10^-6其中,vn表示轴承内圈线速度,D表示内圈直径,n表示转速。
(2)轴承外圈线速度的计算公式:v = π×d×n×10^-3其中,v表示轴承外圈线速度,d表示外圈直径,n表示转速。
三、两种线速度计算公式的区别从公式中可以看出,轴承内圈线速度的计算是采用“μm”为单位,即毫米,避免了计算时的转换,而轴承外圈线速度的计算是采用“mm”为单位,可以方便地将计算结果与轴承的额定线速度值进行比较,以判断轴承是否超速。
四、轴承线速度的影响因素轴承线速度受到许多因素的影响,如:1. 轴承内圈和外圈的直径大小;2. 轴承的转速;3. 环境温度和湿度;4. 润滑油的种类和使用情况;5. 轴承的负荷大小。
五、轴承线速度的确定确定轴承线速度时,一定要根据轴承额定线速度以及实际的使用情况进行考虑,以杜绝超速或低速运转给轴承带来的损害,保证轴承的使用寿命、运转精度和稳定性。
综上所述,轴承线速度的计算对于轴承的运转安全和寿命都有着至关重要的作用。
切勿随意超速或低速使用轴承,而应根据实际情况和轴承的技术参数来确定合适的使用条件和范围。
轴承极限转速计算轴承是机械设备中常见的零部件之一,它承载着旋转机械的轴承力和转矩。
在高速旋转的机械设备中,轴承的极限转速是一个重要的参数,它决定了机械设备的运行稳定性和寿命。
本文将介绍轴承极限转速的计算方法。
轴承的极限转速是指在一定的工作条件下,轴承能够承受的最大转速。
它受到多种因素的影响,包括轴承的结构、材料、润滑方式、温度等。
常见的轴承类型有滚动轴承和滑动轴承,它们的极限转速计算方法略有不同。
对于滚动轴承,其极限转速可以通过以下公式计算:Nlim = (C/P) x (60/n)其中,Nlim为轴承的极限转速,C为额定动载荷,P为等效载荷,n为轴承的滚动体数量。
对于滑动轴承,其极限转速可以通过以下公式计算:Nlim = (PV/10^6) x (60/n)其中,Nlim为轴承的极限转速,P为轴承的载荷,V为滑动速度,n为轴承的滑动面数量。
需要注意的是,以上公式只是一种近似计算方法,实际的极限转速还需要考虑其他因素。
例如,轴承的材料强度、润滑方式、温度等都会对极限转速产生影响。
因此,在实际应用中,还需要根据具体情况进行修正和调整。
此外,轴承的极限转速还需要与实际工作条件相匹配。
如果轴承的转速超过了其极限转速,会导致轴承过热、损坏甚至失效。
因此,在设计和选择轴承时,需要充分考虑工作条件和安全系数,确保轴承能够正常运行。
总之,轴承的极限转速是一个重要的参数,它直接影响着机械设备的运行稳定性和寿命。
通过合理的计算和选择,可以确保轴承在工作条件下能够正常运行,并提高机械设备的性能和可靠性。
同时,还需要注意轴承的实际工作条件和安全系数,以避免超过其极限转速而导致的故障和损坏。
轴承毛坯锻造模具计算公式
一外圈;
外圈;套切冲头¢=【芯料重量/7.85/3.14/(锻件高+压平量)】开根号×2
成型压边器孔¢=冲头¢+2
凹模H=锻件高+压平量-3
凹模¢1=【下料重量/7.85/3.14/(锻件高+压平量)】开根号×2
减去
Ta n凹模°×(锻件高+压平量)×1.0125
凹模¢2=tan凹模°×H×2+¢1
凹模°=锻件度数+1.5°左右
二内圈;
内圈;挤压冲头¢=【眼子铁重量/7.85/3.14/厚度】开根号×2
凹模大档边¢1=【(圈大档边¢/2)平方+(冲头¢/2)平方-(圈内径¢/2)平方】开根号×2×1.0125
凹模小内孔¢3=【(圈小档边¢/2)平方+(冲头¢/2)平方-(圈内径¢/2)平方】开根号×2×1.0125
凹模度数=圈度数+30′
凹模滚道高度=圈高×1.0125-大档边高度+0.5-小档边-0.5
凹模滚道¢2=tan凹模度数×凹模滚道高度×2+凹模小孔¢3
凹模h=圈大档边高度+0.5-3。
