桥梁下部结构施工

高速公路桥梁下部结构的施工质量控制高速公路桥梁是连接两个地区的重要交通设施，其施工质量直接影响桥梁的使用寿命和安全性。

高速公路桥梁的下部结构是桥梁的承重部分，主要包括桥墩、桥台和基础等，其施工质量的控制至关重要。

下面将详细介绍高速公路桥梁下部结构的施工质量控制。

一、施工前的准备工作在施工之前，需要进行详细的施工准备工作，包括下部结构的设计图纸审查与完善、施工方案制定、材料和设备的准备等。

在设计图纸审查中，需要检查设计是否符合规范要求，是否有明显的缺陷，是否满足使用功能等。

施工方案制定要充分考虑地质、水文等因素，确保施工过程中的安全性和可行性。

材料和设备的准备要根据施工方案进行，确保施工过程中所使用的材料和设备符合规范要求，并对其进行检验和验收。

二、基坑开挖与基础施工基坑开挖是桥梁下部结构施工的第一步，其质量控制对于后续工程具有重要影响。

在基坑开挖过程中，要根据设计图纸和施工方案要求进行开挖，并按照规范要求对基坑的尺寸、平整度等进行检查。

基础施工主要包括地基处理和基础混凝土浇筑。

地基处理包括加固、排水等工作，要根据设计要求进行处理，并对处理效果进行检查。

基础混凝土浇筑要保证混凝土的均匀性和密实度，并对浇筑工艺进行控制，如浇筑厚度、浇筑顺序等。

三、桥墩和桥台的施工桥墩和桥台是高速公路桥梁下部结构的主要构件，其施工质量对桥梁的安全性和使用寿命具有重要影响。

在桥墩和桥台的施工中，需要注意以下几点：1.模板工程：模板是保证混凝土浇筑质量的重要环节。

模板的设置要符合设计要求，保证墩台的几何形状和尺寸的精度。

在模板安装前，要对其进行检查和验收，确保其强度和刚度满足要求。

2.钢筋工程：钢筋的设置要符合设计要求，保证桥墩和桥台的受力性能。

在钢筋安装过程中，要保证钢筋的位置准确、间隙合理，钢筋的连接要牢固可靠。

3.混凝土施工：混凝土的浇筑要保证浇注顺序的合理性，掌握好浇注的速度和浇注的高度，避免混凝土的脱水或分层。

桥梁下部构造专题施工方案1 钻孔灌注桩施工措施1.1准备工作：工作内容包括钻机平台、制作和埋设护筒、制备泥浆三个项目。

钻机平台旳平面尺寸按桩基设计旳平面尺寸、结合钻机底座平面尺寸、钻机移位规定、施工措施及其他机具设施布置等状况确定。

钻机场地为陆地时，平整场地，清除杂物，夯打密实，防止钻机产生不均匀沉陷。

场地为陡坡时，用枕木或木排架搭设结实稳定旳工作平台。

在水中钻孔时，搭设水上工作平台，首先运用打桩船将临时钢管桩打入就位，然后搭设临时钻机工作平台，平台保证能支承钻孔机械、护筒加压、钻孔操作、吊放钢筋笼以及灌注水下砼时也许产生旳重量，并有足够旳刚度，保持稳定。

栈桥搭设，用直径18cm木桩用木夯打入水中，构成满堂式支架，上铺20cm×20cm方木作为纵梁，纵梁上铺5cm厚木板构成栈桥，栈桥设计应满足钻机和小型设备在其上行走旳规定。

1.2制作和埋设护筒护筒是钻孔灌注桩施工旳重要环节之一，有固定桩位、导向钻头、隔离地面水并保证孔内水头高出施工水位一定高度，形成静水压力，以保证孔壁不致坍塌。

在施工过程中往往由于护筒埋设不规范，发生坍孔、偏位等事故，导致不必要旳损失。

因此要将护筒旳制作和埋设作为钻孔灌注桩施工中旳重点项目来抓。

1.2.1护筒旳材料和制作旱地及浅水钻孔桩一律采用钢护筒，深水钻孔桩采用钢筋砼护筒和钢护筒相结合。

护筒内径比钻孔桩设计直径大20-40cm，每节护筒旳高度，一般为1.5m-3m, 视详细状况确定。

两节或多节护筒相接时，采用电焊加密水性材料连接，保证护筒有足够旳刚度并不漏水。

1.2.2导向架根据本协议段水文地质状况，护铜下沉长度在5m左右。

为保证钻孔桩旳施工精度不超过容许误差范围，首先要保证护筒旳下沉精度。

为此，护筒采用导向架导向下沉。

1.2.3护筒旳埋设陆上部份：Ⅰ.先精确放样定准，设置保护桩后，用人工开挖；Ⅱ.护筒就位，复查对中无误后，回填粘土并扎实，护筒顶面规定高出地面2.0m。

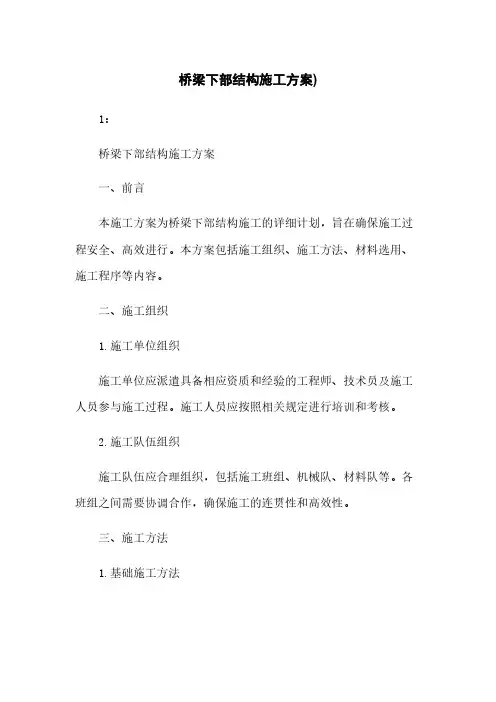

桥梁下部结构施工方案)1：桥梁下部结构施工方案一、前言本施工方案为桥梁下部结构施工的详细计划，旨在确保施工过程安全、高效进行。

本方案包括施工组织、施工方法、材料选用、施工程序等内容。

二、施工组织1.施工单位组织施工单位应派遣具备相应资质和经验的工程师、技术员及施工人员参与施工过程。

施工人员应按照相关规定进行培训和考核。

2.施工队伍组织施工队伍应合理组织，包括施工班组、机械队、材料队等。

各班组之间需要协调合作，确保施工的连贯性和高效性。

三、施工方法1.基础施工方法根据桥梁下部结构的特点，采用灌注桩施工方法，包括钻孔、灌注、钢筋安装等过程。

施工过程中应注意施工孔洞的定位和深度控制。

2.墩台施工方法墩台采用模板支撑和混凝土浇筑施工方法，施工过程中应按照设计要求进行模板的搭设和拆除。

四、材料选用1.混凝土材料混凝土强度等级按设计要求选用，施工过程中应进行强度检测和养护。

2.钢筋材料钢筋的选用应符合设计要求和行业规范，施工过程中应进行质量检验和焊接工艺控制。

五、施工程序1.桥台基础施工程序桥台基础施工包括地面准备、钻孔、灌注和钢筋安装等过程，分别按照先后顺序进行。

2.墩台施工程序墩台施工包括模板搭设、钢筋安装和混凝土浇筑等过程，施工过程中应注意模板的拆除和养护。

六、附件1.施工图纸2.监控录像3.质量检测报告4.安全监测记录附录：法律名词及注释1.法律名词：建筑法注释：建筑法为中华人民共和国法律，以保障建筑施工过程中的安全和质量。

2.法律名词：施工许可证注释：施工许可证为建筑施工过程中必备的合法证明文件，用于规范施工活动。

2：桥梁下部结构施工方案一、前言本施工方案旨在确保桥梁下部结构施工过程安全、高效进行，并满足设计要求。

本方案详细描述了施工组织、施工方法、材料选用、施工程序等内容。

二、施工组织1.施工单位组织施工单位应派遣具备相应资质和经验的工程师、技术员及施工人员参与施工过程。

施工人员应按照相关规定进行培训和考核。

桥梁下部结构施工方案一、工程概况这是一座跨越河流的大桥，下部结构主要包括桥墩、桥台和基础。

桥梁全长3.2公里，主桥跨度达到120米，是一座特大桥。

工程地处山区，地质条件复杂，施工难度较大。

二、施工目标1.确保下部结构施工安全、高效、优质。

2.按照设计图纸和施工规范，完成下部结构的施工任务。

3.严格把控施工质量，确保桥梁使用寿命。

三、施工准备1.技术准备：组织技术交底，明确施工要求；编制施工方案，对施工人员进行培训。

2.物资准备：提前采购桥梁下部结构所需的材料、设备，确保施工顺利进行。

3.人员准备：组建施工队伍，明确各岗位职责，加强人员管理。

四、施工方法1.桥墩施工：（1）采用现场浇筑法，先进行桩基施工，再进行桥墩施工。

（2）桥墩模板采用定型钢模板，确保模板安装牢固、平整。

（3）混凝土采用泵送浇筑，保证混凝土的密实度。

2.桥台施工：（1）桥台采用重力式结构，基础采用扩大基础。

（2）桥台施工顺序为：基础施工→台身施工→台帽施工。

（3）台身模板采用定型钢模板，台帽模板采用木模板。

3.基础施工：（1）基础采用扩大基础，施工顺序为：挖孔→浇筑混凝土→养护。

（2）基础混凝土采用现场浇筑，保证混凝土的密实度。

五、施工工艺1.桩基施工：（1）采用旋挖钻机进行桩基成孔，孔径大于设计直径。

（2）桩基钢筋笼制作，采用焊接连接。

（3）桩基混凝土采用泵送浇筑，保证混凝土的密实度。

2.桥墩施工：（1）桥墩模板安装，确保模板安装牢固、平整。

（2）混凝土浇筑，采用泵送浇筑，分层浇筑。

（3）混凝土养护，采用湿养护法，保证混凝土强度。

3.桥台施工：（1）桥台模板安装，确保模板安装牢固、平整。

（2）混凝土浇筑，采用泵送浇筑，分层浇筑。

（3）混凝土养护，采用湿养护法，保证混凝土强度。

六、施工安全1.安全培训：加强施工人员的安全教育，提高安全意识。

2.安全防护：施工现场设置安全防护设施，如安全网、防护栏杆等。

3.安全检查：定期进行安全检查，发现问题及时整改。

第1篇一、桥梁工程下部结构概述桥梁工程下部结构主要包括桥墩、桥台、基础等部分。

这些部分共同构成了桥梁的支撑体系，承担着整个桥梁的荷载。

下部结构的施工质量直接影响到桥梁的使用寿命和安全性。

二、桥梁工程下部结构施工流程1. 设计阶段：在桥梁工程设计阶段，需根据地质条件、荷载要求等因素，确定桥墩、桥台、基础等下部结构的类型、尺寸和材料。

2. 施工准备：在施工前，需做好以下准备工作：（1）场地平整：确保施工场地满足下部结构施工要求；（2）材料准备：按照设计要求，准备所需的各种材料，如钢筋、混凝土、模板等；（3）机械设备：根据施工需求，选择合适的施工机械设备，如挖掘机、混凝土搅拌车、泵车等。

3. 施工阶段：（1）基础施工：根据设计要求，进行桩基或扩大基础施工。

桩基施工包括桩基成孔、清孔、钢筋笼制作与安装、混凝土灌注等环节。

扩大基础施工包括基坑开挖、基底处理、钢筋笼制作与安装、混凝土浇筑等环节。

（2）桥台施工：桥台施工包括桥台基础、桥台身、桥台帽等部分。

桥台基础施工与基础施工类似，桥台身施工包括模板安装、钢筋绑扎、混凝土浇筑等环节。

桥台帽施工主要包括模板安装、钢筋绑扎、混凝土浇筑等环节。

（3）桥墩施工：桥墩施工包括桥墩基础、桥墩身、桥墩帽等部分。

桥墩基础施工与基础施工类似，桥墩身施工包括模板安装、钢筋绑扎、混凝土浇筑等环节。

桥墩帽施工主要包括模板安装、钢筋绑扎、混凝土浇筑等环节。

4. 施工质量控制：（1）钢筋工程：确保钢筋的规格、数量、位置符合设计要求；（2）混凝土工程：控制混凝土的配合比、浇筑速度、振捣密实度等，确保混凝土强度和质量；（3）模板工程：确保模板的尺寸、稳定性、平整度等满足施工要求；（4）施工监测：对下部结构施工过程进行监测，及时发现并解决施工中出现的问题。

5. 施工结束：下部结构施工完成后，进行验收，确保满足设计要求和使用功能。

三、桥梁工程下部结构施工注意事项1. 施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量；2. 注意施工安全，做好安全防护措施；3. 施工过程中，要加强与相关部门的沟通协调，确保施工顺利进行；4. 针对亚热带地区高温、降雨等施工难题，采取有效措施，确保施工质量。

桥梁下部结构施工一、引言随着现代交通的快速发展，桥梁作为重要的基础设施，在确保地域间的顺畅连接中发挥着关键作用。

桥梁下部结构作为支撑桥梁上部结构的基础，其施工的质量与稳定性对于整座桥梁的安全与使用寿命具有决定性的影响。

本文将探讨桥梁下部结构的施工过程和关键技术。

二、桥梁下部结构施工流程1、施工准备：要全面检查施工图纸，确保图纸的准确性和可行性。

根据图纸要求，对施工现场进行勘察，评估施工条件，并确定施工方案。

2、基础施工：根据设计要求，进行桥墩和桥台的混凝土浇筑。

在此过程中，要确保模板的稳定性和准确性，防止模板移位或变形。

3、桥台施工：桥台是桥梁的重要组成部分，主要承受桥梁上部结构的重量和荷载。

因此，桥台的施工应确保其稳定性和承重能力。

4、桥墩施工：桥墩是支撑桥台的关键结构，施工过程中要特别注意确保桥墩的垂直度和稳定性。

5、盖梁施工：盖梁是连接桥墩和桥台的构件，对于保持桥梁的整体稳定性具有重要作用。

盖梁施工完成后，应进行严格的检测，确保满足设计要求。

三、施工技术与质量控制1、混凝土浇筑：采用高性能混凝土，通过合理的配合比设计，提高混凝土的强度和耐久性。

同时，要确保混凝土浇筑的连续性和均匀性。

2、钢筋工程：钢筋是桥梁下部结构的主要承重材料，应严格按照设计要求进行选择和加工。

钢筋的连接应采用机械连接或焊接，确保连接牢固、稳定。

3、模板工程：模板是保证桥梁下部结构形状和尺寸的关键，应采用高质量的模板材料，并进行精确的制作和安装。

在模板施工过程中，要确保模板的稳定性、刚度和精度。

4、预应力工程：对于需要采用预应力技术的桥梁下部结构，应严格控制预应力筋的张拉和锚固过程，确保预应力值符合设计要求。

5、质量控制：在施工过程中，应建立完善的质量管理体系，对每一道工序进行严格的检查和控制。

同时，要加强对原材料的质量管理，防止不合格材料进入施工现场。

四、结语桥梁下部结构作为整座桥梁的基础，其施工质量对于桥梁的安全与使用寿命具有至关重要的影响。

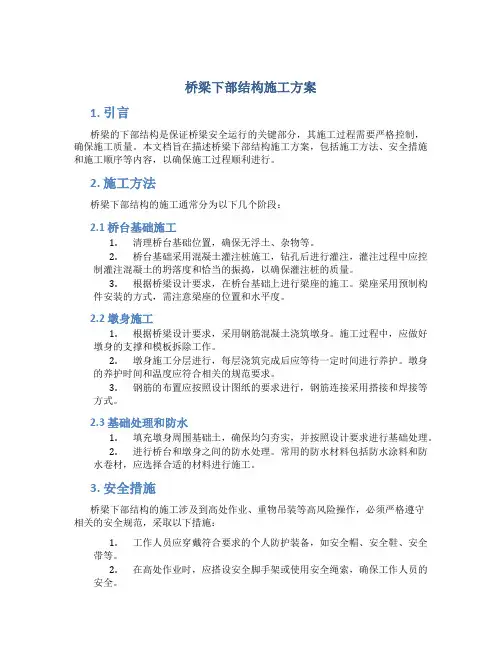

桥梁下部结构施工方案1. 引言桥梁的下部结构是保证桥梁安全运行的关键部分，其施工过程需要严格控制，确保施工质量。

本文档旨在描述桥梁下部结构施工方案，包括施工方法、安全措施和施工顺序等内容，以确保施工过程顺利进行。

2. 施工方法桥梁下部结构的施工通常分为以下几个阶段：2.1 桥台基础施工1.清理桥台基础位置，确保无浮土、杂物等。

2.桥台基础采用混凝土灌注桩施工，钻孔后进行灌注，灌注过程中应控制灌注混凝土的坍落度和恰当的振捣，以确保灌注桩的质量。

3.根据桥梁设计要求，在桥台基础上进行梁座的施工。

梁座采用预制构件安装的方式，需注意梁座的位置和水平度。

2.2 墩身施工1.根据桥梁设计要求，采用钢筋混凝土浇筑墩身。

施工过程中，应做好墩身的支撑和模板拆除工作。

2.墩身施工分层进行，每层浇筑完成后应等待一定时间进行养护。

墩身的养护时间和温度应符合相关的规范要求。

3.钢筋的布置应按照设计图纸的要求进行，钢筋连接采用搭接和焊接等方式。

2.3 基础处理和防水1.填充墩身周围基础土，确保均匀夯实，并按照设计要求进行基础处理。

2.进行桥台和墩身之间的防水处理。

常用的防水材料包括防水涂料和防水卷材，应选择合适的材料进行施工。

3. 安全措施桥梁下部结构的施工涉及到高处作业、重物吊装等高风险操作，必须严格遵守相关的安全规范，采取以下措施：1.工作人员应穿戴符合要求的个人防护装备，如安全帽、安全鞋、安全带等。

2.在高处作业时，应搭设安全脚手架或使用安全绳索，确保工作人员的安全。

3.吊装过程中应确保重物牢固可靠，吊装过程中严禁站人。

4.在施工现场设置警示标识，明确施工区域，避免无关人员进入施工区域。

5.施工前应对施工现场进行全面的安全检查，确保施工环境安全。

4. 施工顺序桥梁下部结构的施工顺序如下：1.清理桥台基础位置，确保施工区域整洁。

2.进行桥台基础的灌注桩施工。

3.安装桥台基础上的梁座。

4.进行墩身的施工，分层施工，每层浇筑完成后进行养护。
