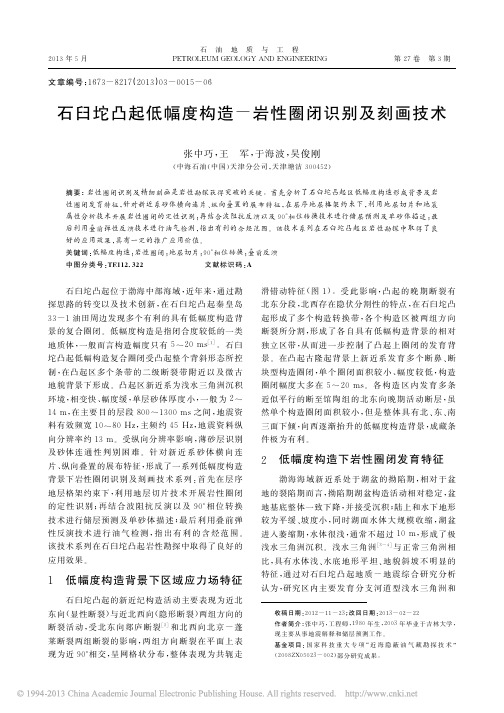

文章编号：１６７３－８２１７（２０１３）０３－００１５－０６石臼坨凸起低幅度构造－岩性圈闭识别及刻画技术张中巧，王 军，于海波，吴俊刚（中海石油（中国）天津分公司，天津塘沽３００４５２）摘要：岩性圈闭识别及精细刻画是岩性勘探获得突破的关键。
首先分析了石臼坨凸起区低幅度构造形成背景及岩性圈闭发育特征，针对新近系砂体横向连片、纵向叠置的展布特征，在层序地层格架约束下，利用地层切片和地震属性分析技术开展岩性圈闭的定性识别；再结合波阻抗反演以及９０°相位转换技术进行储层预测及单砂体描述；最后利用叠前弹性反演技术进行油气检测，指出有利的含烃范围。
该技术系列在石臼坨凸起区岩性勘探中取得了良好的应用效果，具有一定的推广应用价值。
关键词：低幅度构造；岩性圈闭；地层切片；９０°相位转换；叠前反演中图分类号：ＴＥ１１２．３２２ 文献标识码：Ａ 石臼坨凸起位于渤海中部海域，近年来，通过勘探思路的转变以及技术创新，在石臼坨凸起秦皇岛３３－１油田周边发现多个有利的具有低幅度构造背景的复合圈闭。
低幅度构造是指闭合度较低的一类地质体，一般而言构造幅度只有５～２０ ｍｓ［１］。
石臼坨凸起低幅构造复合圈闭受凸起整个背斜形态所控制，在凸起区多个条带的二级断裂带附近以及微古地貌背景下形成。
凸起区新近系为浅水三角洲沉积环境，相变快、幅度缓，单层砂体厚度小，一般为２～１４ ｍ，在主要目的层段８００～１３００ ｍｓ之间，地震资料有效频宽１０～８０ Ｈｚ，主频约４５ Ｈｚ，地震资料纵向分辨率约１３ ｍ。
受纵向分辨率影响，薄砂层识别及砂体连通性判别困难。
针对新近系砂体横向连片、纵向叠置的展布特征，形成了一系列低幅度构造背景下岩性圈闭识别及刻画技术系列：首先在层序地层格架约束下，利用地层切片技术开展岩性圈闭的定性识别；再结合波阻抗反演以及９０°相位转换技术进行储层预测及单砂体描述；最后利用叠前弹性反演技术进行油气检测，指出有利的含烃范围。
陆西地区夏盐鼻状构造带岩性圈闭的识别李霞;张蓉;谢安;孟庆洋【摘要】准噶尔盆地陆西地区油气资源潜力丰富,近年来油气勘探在夏盐鼻状构造带侏罗系三工河组发现了一系列岩性油气藏,展现了浅层良好的勘探前景.采用沉积储集层地质建模、地震属性预测、波阻抗反演和数据体可视化分析等技术综合识别出玛东2井北、玛东3井区、玛东3井东、夏盐6井南和夏盐3井南等5个岩性圈闭.圈闭总面积361.7 km2,高点埋深2 150-2 270m,玛东3井东岩性圈闭闭合高度最大达460m.综合分析认为,夏盐鼻状构造带岩性圈闭发育,具备形成岩性油气藏的地质条件.【期刊名称】《新疆石油地质》【年(卷),期】2011(032)002【总页数】3页(P119-121)【关键词】准噶尔盆地;陆西地区;夏盐鼻状构造带;侏罗系;三工河组;岩性圈闭【作者】李霞;张蓉;谢安;孟庆洋【作者单位】中国石油,新疆油田分公司,勘探开发研究院,新疆,克拉玛依,834000;中国石油,新疆油田分公司,勘探开发研究院,新疆,克拉玛依,834000;中国石油,新疆油田分公司,勘探开发研究院,新疆,克拉玛依,834000;中国石油,勘探开发研究院,北京,100083【正文语种】中文【中图分类】TE112.422陆西地区构造上位于准噶尔盆地腹部陆梁隆起西段，包括三个泉凸起、夏盐凸起、三南凹陷、石西凸起等4个二级构造单元[1]。
自1992年开始勘探以来，在侏罗系发现了一系列油气藏，展现了良好的资源潜力和勘探前景。
随着勘探的深入，岩性油气藏的勘探逐渐成为重点。
夏盐鼻状构造带侏罗系勘探程度较低，已钻探井基本以二叠系和三叠系目的层为主并发现了丰富的油气显示（图1）。
夏盐3井于1997年在侏罗系三工河组获日产气42 824 m3，2009年玛东4井获日产油6.16 t，证实该区侏罗系三工河组具有很大的勘探潜力，而岩性圈闭的识别，对于提高侏罗系三工河组岩性油藏勘探成功率和预测远景资源量均具有重要的现实意义[2]。
测绘技术中的区域岩性识别方法区域岩性识别是测绘技术中的关键问题之一。
随着科技的不断发展，测绘技术已经从以往仅限于地图绘制的单一方法，转变为了一种集观测、测量、地理信息系统和遥感技术于一体的综合性学科。
而在测绘技术的发展过程中，区域岩性识别方法一直都是一个被广泛研究和探索的课题。
在过去的几十年里，人们通过野外实地调查和实验室分析等手段来识别岩石的成分和性质。
这种方法费时费力且成本较高，无法满足大规模区域的岩性识别需求。
因此，研究人员开始探索基于测绘技术的区域岩性识别方法。
一种常见的区域岩性识别方法是基于遥感技术的。
遥感技术利用航空或卫星平台上的传感器从高空获取地球表面的光谱、热红外等数据，通过对这些数据进行处理分析，可以提取出地表覆盖物的信息。
在岩性识别中，研究人员通过分析遥感图像中不同波段的反射率和辐射率等数据，可以推断出地表岩石的成分、结构和性质等信息。
除了遥感技术，地球物理勘探也是一种常用的区域岩性识别方法。
地球物理勘探利用地球内部的物理场进行探测和测量，通过测定反射、折射、散射等现象，以及利用电磁波、重力、磁场等物理参数的变化，可以获取到地下岩石的信息。
地球物理勘探技术可以实现对地下岩石的三维成像，对于区域岩性识别有着重要的意义。
除了以上两种方法，近年来，人工智能技术的快速发展也为区域岩性识别提供了新的思路和方法。
人工智能技术是模拟人类智能的一种技术体系，其中的深度学习算法对于大规模数据的处理和分析具有独特的优势。
研究者通过将各种岩性的特征数据输入到深度神经网络中进行训练，可以实现对区域岩性的自动识别和分类。
虽然这种方法在一定程度上减少了人力投入和时间成本，但是由于深度学习算法的复杂性，对于数据质量和训练样本的要求较高。
综上所述，区域岩性识别方法包括基于遥感技术、地球物理勘探和人工智能技术三个方面。
随着科技的不断进步，人们相信在未来的研究中，这些方法将得到进一步的完善和拓展。
区域岩性的准确识别对于地质勘探和资源开发具有重要的意义，同时也为环境保护和地质灾害预防提供了基础数据支撑。
页岩气地震勘探资料采集摘要:根据页岩气的特点及开发过程中需要解决的问题，就页岩气地震资料采集设计技术进行了探讨。
在地震资料采集设计中，首先基于勘探区的表层结构数据及地下地质结构等信息进行采集参数论证，从岩性、井深、药量和激发频率、最大炮检距、面元尺寸、道间距、检波器组合等方面进行论证，并讨论了各项因素的相关关系;对覆盖次数、宽方位、高分辨率等观测系统参数进行了讨论。
结果显示，页岩岩性、厚度、组分、应力、裂缝密度和方位，以及总有机质含量等的变化导致地震资料复杂，要求页岩气地震采集资料有最高的分辨率。
针对有开发价值的页岩气藏，可进行宽方位、高精度的地震资料采集。
此外页岩气地震勘探开发应考虑节约成本，重点从道距、覆盖次数和药量等方面进行优化。
关键词:页岩气;地震勘探;采集设计;成藏机理中国含油气盆地中页岩分布广泛，页岩气富集地质条件优越，具有良好的勘探和开发前景［1－5］;但我国页岩气勘探开发起步较晚，目前还处在探索阶段，页岩气地震勘探开发也处于起步阶段。
页岩气地震资料采集设计需要根据页岩气的成藏机理及成本统筹考虑，在实现地震资料“采集、处理、解释一体化”前提下，做好精细表层结构调查，优化激发、接收及组合参数，选择合理、有效的观测系统，包括面元大小、道间距、覆盖次数、最大炮检距等。
总之，在经济允许的前提下，保证最大限度地提高地震资料的分辨能力。
在页岩气地震勘探开发中，一般采用宽方位、高密度三维地震勘探方法，寻找“甜点”区，改善开发效果。
条件具备时可使用多分量勘探，以便对页岩的脆性及裂缝分布有更深入的认识。
在页岩气开发中水平井钻井已成为常规手段，若无三维地震指导水平井钻井，可能会导致水平井钻出地层或直接在断层处报废。
利用三维地震研究页岩地质条件、裂缝、地应力、脆性等情况对指导水平井钻井及压裂投产，具有重要的现实意义。
1页岩气特点页岩是由细粒碎屑、黏土、有机质等组成，具页状或薄片状层理，且易碎裂的一类沉积岩。
利用地震复合属性寻找岩性圈闭【摘要】本文着重通针对传统单一地震属性对地层岩性敏感度不高的缺点，难以寻找较复杂岩性圈闭，提出复合属性应用于勘探岩性圈闭。
所谓复合属性就是应用数学的方法将多种单一属性进行联合起来得到一种全新的属性。
复合属性的敏感度明显优于单一属性，复合属性解释的结果比单一属性解释的结果更好地反应了工区内地层岩性变化区域，更为清楚的突显了沙体尖灭线，为寻找岩性圈闭提供了很好的依据。
因此利用地震复合属性是寻找岩性圈闭可靠和有效的方法。
【关键词】岩性敏感度；岩性突变；沙体尖灭线；岩性圈闭；复合属性地震属性是指从地震数据中导出的关于几何学、运动学、动力学及统计特性的特殊度量值[1]。
分类方法众多，主要包括时间属性、振幅属性、频率属性和吸收衰减属性[2-3]，不同的属性可指示不同的地质现象。
地震属性分析则是从地震资料中提取其中的有用信息，并结合钻井资料，从不同角度分析各种地震信息在纵向和横向上的变化，以揭示出原始地震剖面中不易被发现的地质异常现象及含油气情况。
大多地震属性都有明确的地质含义，如储集体含油气后，振幅变强、频率变低；断层或裂缝的存在，使相干性变差等[5]。
尽管这些反映地震资料某一特征的单一属性在针对不同的储集体类型时会发挥一定的作用，但那也仅仅限于构造简单、储集体类型典型的地区。
对于构造复杂、储集层类型不明确、成因复杂的断块油田[6-7]，这些单一属性就往往很难解决问题。
为了弥补单一属性分析的不足，提出了复合属性分析技术[12]。
1 原理及方法复合属性分析技术的基本原理，就是利用地震资料中的多种单一属性，用相应的、适合探区地震地质条件的数学关系将它们联合起来，形成能反映储集层特性，反映油气显示为主的综合信息。
这些参与数学运算的多种属性在单独用于油藏描述时也许没有明显的效果，但由它们运算形成的地震复合属性，却能够反映出该地区的岩石物理关系及油藏特征。
研究地震复合属性与地质特征之间存在的对应关系，将地震信息转化为地质信息，从而完成对储层空间展布形态、分布范围和储层岩石物理特征参数的描述与预测。
浅谈应用地震识别岩性圈闭方法发布时间：2021-05-06T13:15:20.963Z 来源：《中国科技信息》2021年6月作者：徐婷胡向娥冷红利[导读] 通过地震识别岩性圈闭的方法，适用于砂体密度与围岩之间差别较大，砂质纯、高孔渗性的砂体。
目前常用的岩性圈闭预测技术，精度要求高、技术复杂、干扰因素多、误差大，在地震剖面上识别岩性油气圈闭的方法，简单易学，现实意义重大。
中石化地球物理胜利分公司徐婷胡向娥冷红利摘要：通过地震识别岩性圈闭的方法，适用于砂体密度与围岩之间差别较大，砂质纯、高孔渗性的砂体。
目前常用的岩性圈闭预测技术，精度要求高、技术复杂、干扰因素多、误差大，在地震剖面上识别岩性油气圈闭的方法，简单易学，现实意义重大。
关键词：地震识别；岩性圈闭；勘探转型；高孔渗性 1前言利用地震识别岩性圈闭技术，是滚动勘探实践中亟待发展完善的关键技术，但由于各种条件的局限，岩性油气藏勘探发展缓慢。
在储量接替迫切、断块油气田勘探储量枯竭、急需实现勘探转型的关键时期，岩性圈闭的识别方法研究探讨，意义重大。
2岩性圈闭的地震解释研究及意义 2.1砂岩地震信号的形成机理理论上，地震是声波在地层传播过程中，在两种不同密度介质界面，产生的回应。
这种回应信号振幅强弱，和反射界面上下的两种介质密度差密切相关。
目标层系的泥岩密度约为2.64g/cm3，相对稳定，砂岩密度在2.4-2.6g/cm3之间，砂岩的密度变化主要和砂岩成分、砂岩致密程度、砂岩胶结充填程度、砂岩分选程度密切相关，分选好、孔隙度大的砂岩密度低，分选差的粉砂岩或致密细砂岩密度接近泥页岩。
目的地层中高分选度的砂岩，孔隙度大，密度相对较低，在地震剖面上，会与其下覆高密度稳定泥岩，形成较强的地震反射。
1号井钻遇的目的层段，发育两套页岩夹一组厚砂岩的岩性组合，页岩密度稳定且为一个常值（页岩密度2.64g/cm3。
），砂岩密度在2.4-2.6g/cm3间变化，对于分选度高、胶结程度低、充填物少、孔隙度大的砂岩来说，其密度相对较低，接近于2.42g/cm3，在地震中这组砂岩和下覆的页岩对应位置会产生一组较强的正极性反射波。
地震采集数据的岩性圈闭的识别
作者：李乃彬
来源：《中国科技博览》2013年第29期
摘要：随着中国陆上含油气盆地逐步进入高成熟勘探阶段，探索岩性油气藏的重要性也日趋明显。
岩性油气藏是目前中国陆上油气勘探的四大重要领域之一。
也是目前中国陆上实现油气增储上产的重要现实领域。
关键词：数据采集岩性圈闭。
中图分类号：TD353.5 文献标识码：A 文章编号：1009-914X（2013）29-024-02
2011年根据大庆油田有限责任公司勘探部署，为了对松辽盆地北部安达西地区进行整体认识和评价，早日提交规模储量，在该区部署了三维地震勘探。
本文以该区块的地震资料为例，对地震采集数据的岩性圈闭的识别做如下分析。
一、成藏条件和油气聚集规律的几点认识
1.成藏条件分析
（1）生油条件
青山口组是三肇地区的主要生油层，其次是嫩江组，两层有机质丰度高，母质类型好，前者处于生油高峰的成熟阶段，后者处于低成熟阶段。
三肇地区由于后期抬起，生油门限为1100m，生油高峰为1800m。
据区内钻井资料分析，本区生油岩主要为青山口组发育的较厚的半深湖-深湖相的暗色泥岩和油页岩。
该段地层厚，泥岩横向稳定，泥质中含有大量的介形虫，叶肢介化石，可见当时的气候条件潮湿、温暖，有利于湖生生物的大量繁殖，有丰富的有机质作为生油母质。
其沉积环境为含氧的还原环境，有利于有机质的保存及向烃类的转化。
（2）储集条件
本区储集层主要为萨尔图、葡萄花、扶余油层，储集层砂体类型主要为分流河道、决口扇及席状砂体。
钻井证实在扶余油层、葡萄花油层、萨尔图油层均见到了不同程度的油气产能，而各层具体产油井位和砂体发育类型也有所不同，从而说明各层的成藏机理和油气分布规律也各不相同。
（3）盖层条件
生油岩是形成油气藏的先决条件，而盖层的好坏又是油气形成不可缺少的必要部分，本区嫩江组一、二段及青山口组沉积厚度巨大，岩性主要为大段暗色泥岩，泥岩质纯，致密，排替
压力大，孔喉半径小，封闭性能好，对萨尔图、葡萄花、扶余油层的油气聚集和防止逸散起到了良好的遮挡作用，是中、下部含油组合的良好盖层。
另外，扶余油层层间及葡萄花油层之上的姚二、三段的砂泥岩层间相对稳定的泥岩隔层亦可作为辅助盖层。
（4）运移特征
烃类由源岩进入储层被称为初次运移。
初次运移的条件有公认以下两点：一是源岩的内部流体压力超过相应深度静水注压力，二是源岩中烃的饱和度需要有一定的值，鉴于本区青一段已是成熟的烃源岩，完全满足上述两个条件。
由于烃源岩有机质丰度高、生烃量大，生油层存在压力异常，构成运移动力，只要存在沟通青山口与下部扶余油层或上部葡萄花油层、萨尔图油层的断层，就可以成为运移通道，实现油气的二次运移。
本区扶余油层的断层大都是在青山口组早期、大规模的构造运动中发育，以断穿T2—T1g4的同生断层较多，断至T1-1的断层以长期发育的继承性断层为主，在嫩江组末期构造反转背景下，这些断层大多处于开启状态，因此这些断层与青山口组烃类成熟期匹配关系良好，是青山口组生油岩中的油气向储集层运移的主要通道。
这些断层在断开地层的同时也断开了纵向上错叠分部的砂体，使得砂体横向连通，有助于油气的横向运移。
总体来看本区的断裂对于油气垂向及横向上的运气均提供了有利通道。
（5）圈闭条件
本区圈闭比较发育，而且类型也比较丰富，构造—岩性圈闭、断层—岩性圈闭、构造圈闭、岩性圈闭。
圈闭的形成时间较早，构造圈闭在青山口组沉积初期的大规模构造运动时开始发育，从古构造图看，大部分构造圈闭在嫩江组末期就以基本定型，早于主要生油岩青山口组的排烃期，能够有效地捕获油气从而聚集成藏。
（6）保存条件
经过分析认为，本区油气的保存条件主要受两种因素控制，一是断层的活动时间，二是构造圈闭的稳定性。
从地震剖面、各层构造图和断层叠合图来看，本区晚期发育的断层相对较少，为本区油气的保存创造了良好条件。
而从古构造图与现今构造图对比来看，大部分构造圈闭都比较稳定，对于油气的保存有利，也有少部分构造圈闭受杏树岗构造晚期运动的影响，在构造形态和幅度及大小方面发生变化，使得油气的保存条件受到影响。
2、油气聚集规律的几点认识
（1）油源的供给控制油气分布
根据前人对三肇凹陷地区镜质体反射率R0的研究，本区生油岩处于低成熟到成熟之间，本区的油源供给主要有三个方面（附图5-1）：一是来自本区内部的自生油源，据有关文献，本区中部达9井扶余油层油源对比表明，该井产的油属本地青山口组油源，可见本区部分生油岩已达到成熟阶段，可以向区内供油；二是来自本区西南方向三肇凹陷中心的高成熟的油源；
三是工区东北部方向安达向斜的油源。
受油源供给的影响，南部的油源条件优于北部的，东北部的油源条件优于西北部的；从本区产油井发育的位置来看，主要分布在工区南部和东北部，而工区西北部暂无产油井。
分析认为：受油源供给的控制，本区油气主要富集于工区南部和东北部，其次西北部。
（2）断层既是油气进行垂向和侧向运移的通道，又是油气聚集成藏的遮挡条件，与物源方向高角度斜交的断层，更有利于在砂体的上倾方向形成断层遮挡。
本区的断裂比较发育， T1g4、T1-1、T1断裂特征有很大的相似性，且其中大部分断层断穿青山口组，受嫩江组末期构造运动的影响，此前产生的被激活的断层和新生的断层处于开启状态，从而成为油气进行垂向和侧向运移的通道。
嫩江组之后，本区不曾再有大规模的褶皱构造运动，构造运动趋于平缓，且以温和的、垂直升降运动为主，断裂活动很弱；伴随盆地稳定的沉降，在压实作用和滑抹作用下，此前产生的断层渐渐关闭，两侧非渗透性储层对置的断层很可能处于封堵状态，从而成为油气聚集成藏的遮挡条件。
姚家组沉积时期本区物源主要为北部物源，其中姚一段沉积时期本区南部主要为西北物源。
从产油井所处位置看，萨尔图油层产油井附近主要发育了近东西向的断层，这些断层走向与物源方向高角度斜交，横切砂体，有利于在其上倾方向形成断层遮挡；而葡萄花油层产油井附近则主要发育了北东走向断层，形成遮挡条件，进而为形成断层岩性油气藏创造了圈闭条件。
T2断裂非常发育，扶余油层的储层与青一段烃源岩沟通条件非常好，在超压作用下，原油沿断层向下进入扶余油层的砂岩储层中、并在储层中运移，聚集于圈闭成藏。
本区扶余油层产油井均在断层附近，且大部分产油井300m之内定有断层，可见扶余油层的断层在油气成藏中的作用。
（3）稳定、继承性良好的局部构造是扶余油层油气聚集的有利场所
对比分析扶余油层顶面在嫩江组末、明水组末期的古构造图和现今构造图，不难发现：扶余油层顶面在不同时期，局部构造的形态、幅度和面积有所改变。
由于松辽盆地青一段烃源岩大量排烃期在明水组末期，在此前后构造的变化对油气的聚集影响极大：在明水组之后，构造幅度或面积减小趋于衰退、消亡的局部构造则不利于油气的聚集成藏，若此前已成藏也有破坏作用，（上接第26页）在现今构造图上仍存在的此类局部构造，姑且称之为“差构造”；在明水组之后，构造幅度或面积趋于增大、或较稳定的局部构造则利于油气的聚集成藏，姑且称此类构造为“好构造”。
统计发现：扶余油层大部分产油井分布“好构造”上，只有个别井例外（分布在岩性圈闭上），而大部分非产油井分布于“坏构造”、或非构造上；或者说，处于“好构造”上的井大多都能获得一定的油气产能。
可见，稳定的、继承性良好的局部构造是扶余油层油气聚集的有利场所。
（4）葡萄花油层油气分布规律的认识
本区葡萄花油层主要为北部沉积体系控制的三角洲前缘沉积，北部古水流以北北东向为主，南部古水流则以北西向为主，储层主要为河道砂体和砂坝，其次是薄层席状砂。
从葡萄花油层顶面构造图看，各井（含产油井）均不在局部构造圈闭上（这表明该层构造油藏非主流），且产油井集中分布于工区西南大部、古河流发育区，这些产油井附近断层较发育、其构造上倾方向均发育与北西方向高角度斜交的断层（这有利于在其上倾方向形成断层遮挡圈闭）；在工区西北部达24等井在该层虽砂体发育（单层达5m），但不产油，主因在于其周边断层走向与物源方向接近，不能形成断层-岩性圈闭。
可见，该层油藏主要为断层-岩性油藏或岩性油藏，其次是构造油藏。
结束语：综合分析认为：该层油藏主要分布于工区南部和中部，在上倾方向存在断层遮挡的断层--岩性圈闭或者岩性尖灭的岩性圈闭中，其次是构造圈闭中。
葡萄花油层的产油层纵向上主要分布于其上部。
参考文献
1.《石油勘探构造分析》中国地质大学 2002 .12
2.《石油地质研究报告集》大庆油田有限责任公司勘探开发研究院 2006。
