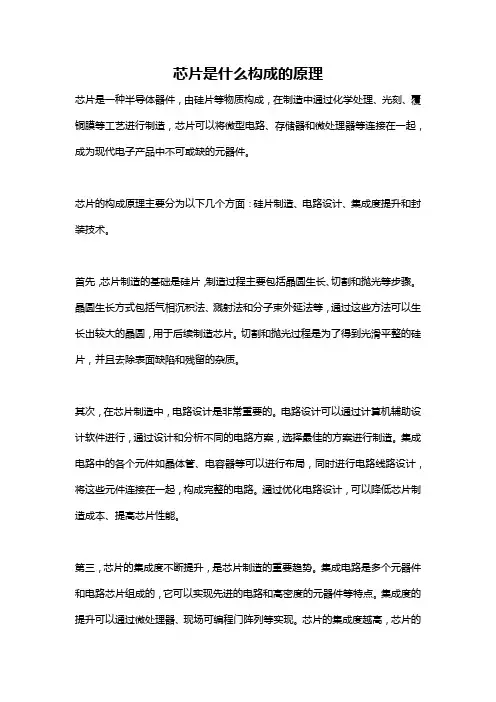

芯片是什么构成的原理芯片是一种半导体器件，由硅片等物质构成，在制造中通过化学处理、光刻、覆铜膜等工艺进行制造，芯片可以将微型电路、存储器和微处理器等连接在一起，成为现代电子产品中不可或缺的元器件。
芯片的构成原理主要分为以下几个方面：硅片制造、电路设计、集成度提升和封装技术。
首先，芯片制造的基础是硅片，制造过程主要包括晶圆生长、切割和抛光等步骤。
晶圆生长方式包括气相沉积法、溅射法和分子束外延法等，通过这些方法可以生长出较大的晶圆，用于后续制造芯片。
切割和抛光过程是为了得到光滑平整的硅片，并且去除表面缺陷和残留的杂质。
其次，在芯片制造中，电路设计是非常重要的。
电路设计可以通过计算机辅助设计软件进行，通过设计和分析不同的电路方案，选择最佳的方案进行制造。
集成电路中的各个元件如晶体管、电容器等可以进行布局，同时进行电路线路设计，将这些元件连接在一起，构成完整的电路。
通过优化电路设计，可以降低芯片制造成本、提高芯片性能。
第三，芯片的集成度不断提升，是芯片制造的重要趋势。
集成电路是多个元器件和电路芯片组成的，它可以实现先进的电路和高密度的元器件等特点。
集成度的提升可以通过微处理器、现场可编程门阵列等实现。
芯片的集成度越高，芯片的性能和功能越强大，同时制造成本也越低。
最后，芯片的封装技术在芯片制造中也是至关重要的。
封装技术包括陆片封装、球栅阵列（BGA）封装、薄膜封装等。
通过封装一方面可以避免芯片损坏，同时也可以提高利用率和可靠性。
芯片的不同应用需要不同的封装方式和封装材料。
总之，芯片的构成原理包括硅片制造、电路设计、集成度提升和封装技术等方面。
芯片的制造过程需要经历多个工序，通过不断优化和创新，可以制造出更先进、高性能和低成本的芯片产品。
随着技术的不断发展，芯片在未来的应用和发展中也将扮演着越来越重要的角色。

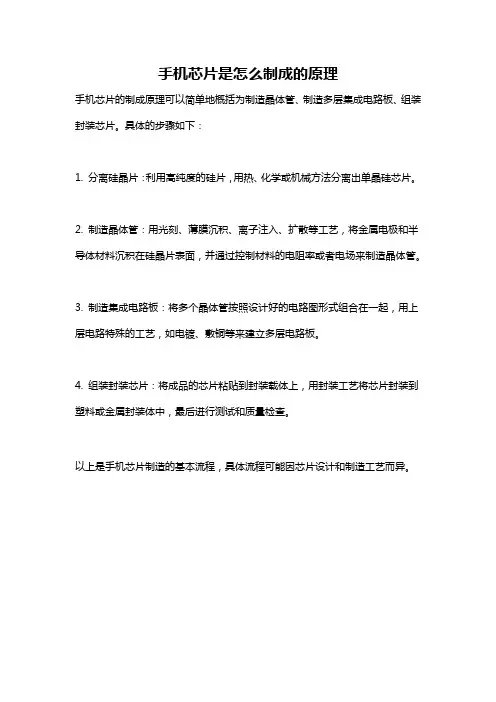

手机芯片是怎么制成的原理
手机芯片的制成原理可以简单地概括为制造晶体管、制造多层集成电路板、组装封装芯片。
具体的步骤如下：
1. 分离硅晶片：利用高纯度的硅片，用热、化学或机械方法分离出单晶硅芯片。
2. 制造晶体管：用光刻、薄膜沉积、离子注入、扩散等工艺，将金属电极和半导体材料沉积在硅晶片表面，并通过控制材料的电阻率或者电场来制造晶体管。
3. 制造集成电路板：将多个晶体管按照设计好的电路图形式组合在一起，用上层电路特殊的工艺，如电镀、敷铜等来建立多层电路板。
4. 组装封装芯片：将成品的芯片粘贴到封装载体上，用封装工艺将芯片封装到塑料或金属封装体中，最后进行测试和质量检查。
以上是手机芯片制造的基本流程，具体流程可能因芯片设计和制造工艺而异。

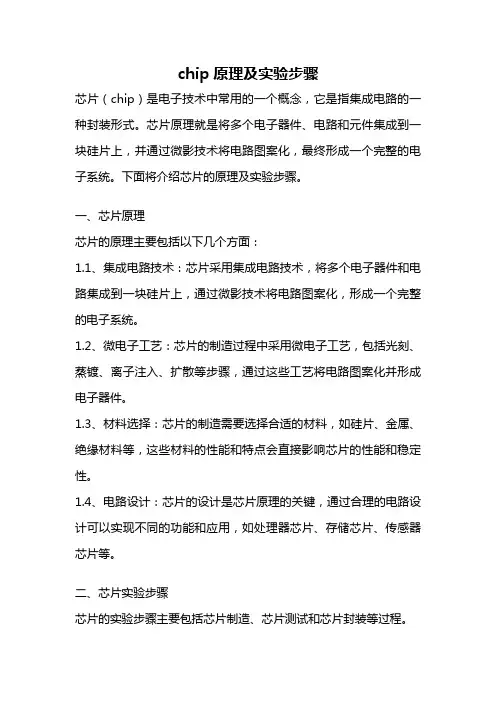

chip原理及实验步骤芯片（chip）是电子技术中常用的一个概念，它是指集成电路的一种封装形式。
芯片原理就是将多个电子器件、电路和元件集成到一块硅片上，并通过微影技术将电路图案化，最终形成一个完整的电子系统。
下面将介绍芯片的原理及实验步骤。
一、芯片原理芯片的原理主要包括以下几个方面：1.1、集成电路技术：芯片采用集成电路技术，将多个电子器件和电路集成到一块硅片上，通过微影技术将电路图案化，形成一个完整的电子系统。
1.2、微电子工艺：芯片的制造过程中采用微电子工艺，包括光刻、蒸镀、离子注入、扩散等步骤，通过这些工艺将电路图案化并形成电子器件。
1.3、材料选择：芯片的制造需要选择合适的材料，如硅片、金属、绝缘材料等，这些材料的性能和特点会直接影响芯片的性能和稳定性。
1.4、电路设计：芯片的设计是芯片原理的关键，通过合理的电路设计可以实现不同的功能和应用，如处理器芯片、存储芯片、传感器芯片等。
二、芯片实验步骤芯片的实验步骤主要包括芯片制造、芯片测试和芯片封装等过程。
2.1、芯片制造芯片的制造是芯片实验的第一步，主要包括以下几个步骤：（1）芯片设计：根据实验需求和功能要求，进行芯片电路设计，确定芯片的布局和电路结构。
（2）芯片加工：根据电路设计，采用微电子工艺将电路图案化，形成电子器件，包括光刻、蒸镀、离子注入等制造步骤。
（3）芯片测试：对制造好的芯片进行测试，检测芯片的性能和功能是否符合设计要求。
2.2、芯片测试芯片测试是为了验证芯片的性能和功能是否符合设计要求，主要包括以下几个步骤：（1）功能测试：对芯片进行功能测试，验证芯片是否能够正常工作和完成设计的功能。
（2）性能测试：对芯片进行性能测试，包括速度、功耗、温度等方面的测试，验证芯片的性能是否满足要求。
（3）可靠性测试：对芯片进行可靠性测试，包括老化测试、温度循环测试等，验证芯片的可靠性和稳定性。
2.3、芯片封装芯片封装是将制造好的芯片封装到外部封装材料中，以保护芯片并方便连接外部电路。

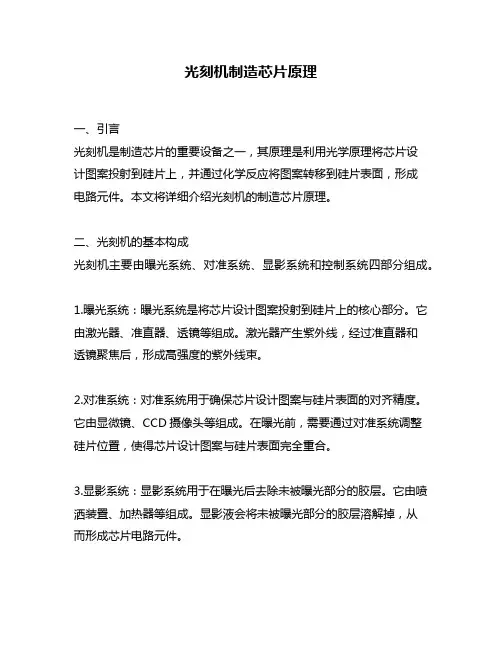

光刻机制造芯片原理一、引言光刻机是制造芯片的重要设备之一，其原理是利用光学原理将芯片设计图案投射到硅片上，并通过化学反应将图案转移到硅片表面，形成电路元件。
本文将详细介绍光刻机的制造芯片原理。
二、光刻机的基本构成光刻机主要由曝光系统、对准系统、显影系统和控制系统四部分组成。
1.曝光系统：曝光系统是将芯片设计图案投射到硅片上的核心部分。
它由激光器、准直器、透镜等组成。
激光器产生紫外线，经过准直器和透镜聚焦后，形成高强度的紫外线束。
2.对准系统：对准系统用于确保芯片设计图案与硅片表面的对齐精度。
它由显微镜、CCD摄像头等组成。
在曝光前，需要通过对准系统调整硅片位置，使得芯片设计图案与硅片表面完全重合。
3.显影系统：显影系统用于在曝光后去除未被曝光部分的胶层。
它由喷洒装置、加热器等组成。
显影液会将未被曝光部分的胶层溶解掉，从而形成芯片电路元件。
4.控制系统：控制系统用于对光刻机进行精确的控制。
它由计算机、运动控制卡等组成。
计算机负责处理芯片设计图案，并将其转化为激光器能够识别的格式。
运动控制卡则负责对各个部件进行精确的运动控制，以保证芯片设计图案与硅片表面的完全重合。
三、光刻机工作原理光刻机工作原理可以分为以下几个步骤：1.准备硅片：首先需要将硅片进行清洗和涂覆胶层处理。
清洗可以去除硅片表面的杂质和污垢，涂覆胶层则是为了保护硅片表面，并且提供一个可被曝光的表面。
2.加载硅片：将经过涂覆胶层处理的硅片放置在光刻机上，并通过对准系统调整位置，使得芯片设计图案与硅片表面完全重合。
3.曝光：激光器产生紫外线，经过准直器和透镜聚焦后，形成高强度的紫外线束。
这束光线通过芯片设计图案上的透明部分，照射到硅片表面上。
在曝光后，胶层会发生化学反应，使得被曝光部分的胶层变得更加坚硬。
4.显影：将硅片放入显影液中，未被曝光部分的胶层会被溶解掉。
经过显影处理后，芯片电路元件就形成了。
四、光刻机制造芯片原理在光刻机制造芯片过程中，最重要的是如何将芯片设计图案转移到硅片表面。

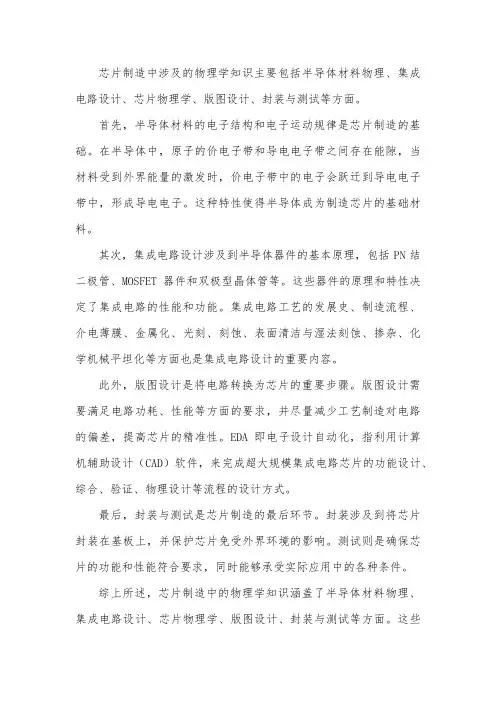

芯片制造中涉及的物理学知识主要包括半导体材料物理、集成电路设计、芯片物理学、版图设计、封装与测试等方面。
首先，半导体材料的电子结构和电子运动规律是芯片制造的基础。
在半导体中，原子的价电子带和导电电子带之间存在能隙，当材料受到外界能量的激发时，价电子带中的电子会跃迁到导电电子带中，形成导电电子。
这种特性使得半导体成为制造芯片的基础材料。
其次，集成电路设计涉及到半导体器件的基本原理，包括PN结二极管、MOSFET器件和双极型晶体管等。
这些器件的原理和特性决定了集成电路的性能和功能。
集成电路工艺的发展史、制造流程、介电薄膜、金属化、光刻、刻蚀、表面清洁与湿法刻蚀、掺杂、化学机械平坦化等方面也是集成电路设计的重要内容。
此外，版图设计是将电路转换为芯片的重要步骤。
版图设计需要满足电路功耗、性能等方面的要求，并尽量减少工艺制造对电路的偏差，提高芯片的精准性。
EDA即电子设计自动化，指利用计算机辅助设计（CAD）软件，来完成超大规模集成电路芯片的功能设计、综合、验证、物理设计等流程的设计方式。
最后，封装与测试是芯片制造的最后环节。
封装涉及到将芯片封装在基板上，并保护芯片免受外界环境的影响。
测试则是确保芯片的功能和性能符合要求，同时能够承受实际应用中的各种条件。
综上所述，芯片制造中的物理学知识涵盖了半导体材料物理、集成电路设计、芯片物理学、版图设计、封装与测试等方面。
这些
知识是实现高性能、高可靠性芯片的关键要素。

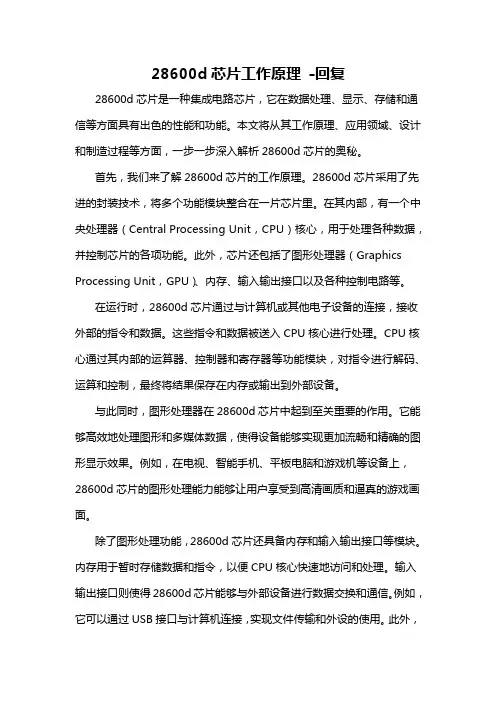

28600d芯片工作原理-回复28600d芯片是一种集成电路芯片，它在数据处理、显示、存储和通信等方面具有出色的性能和功能。
本文将从其工作原理、应用领域、设计和制造过程等方面，一步一步深入解析28600d芯片的奥秘。
首先，我们来了解28600d芯片的工作原理。
28600d芯片采用了先进的封装技术，将多个功能模块整合在一片芯片里。
在其内部，有一个中央处理器（Central Processing Unit，CPU）核心，用于处理各种数据，并控制芯片的各项功能。
此外，芯片还包括了图形处理器（Graphics Processing Unit，GPU）、内存、输入输出接口以及各种控制电路等。
在运行时，28600d芯片通过与计算机或其他电子设备的连接，接收外部的指令和数据。
这些指令和数据被送入CPU核心进行处理。
CPU核心通过其内部的运算器、控制器和寄存器等功能模块，对指令进行解码、运算和控制，最终将结果保存在内存或输出到外部设备。
与此同时，图形处理器在28600d芯片中起到至关重要的作用。
它能够高效地处理图形和多媒体数据，使得设备能够实现更加流畅和精确的图形显示效果。
例如，在电视、智能手机、平板电脑和游戏机等设备上，28600d芯片的图形处理能力能够让用户享受到高清画质和逼真的游戏画面。
除了图形处理功能，28600d芯片还具备内存和输入输出接口等模块。
内存用于暂时存储数据和指令，以便CPU核心快速地访问和处理。
输入输出接口则使得28600d芯片能够与外部设备进行数据交换和通信。
例如，它可以通过USB接口与计算机连接，实现文件传输和外设的使用。
此外，28600d芯片还可以通过网络接口与互联网相连，进行数据的上传和下载。
28600d芯片的应用领域非常广泛。
它可以被广泛应用于各种电子设备中，不论是个人设备还是工业设备。
例如，在智能手机和平板电脑中，28600d芯片为用户提供了高性能的数据处理与显示能力，让用户能够享受到流畅的操作体验。

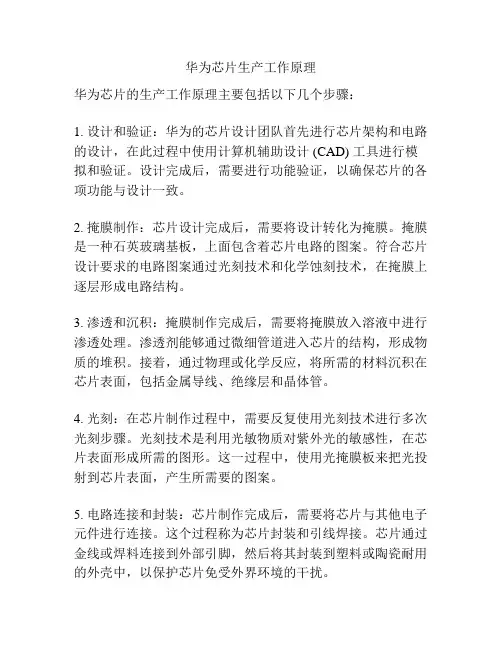

华为芯片生产工作原理华为芯片的生产工作原理主要包括以下几个步骤：1. 设计和验证：华为的芯片设计团队首先进行芯片架构和电路的设计，在此过程中使用计算机辅助设计 (CAD) 工具进行模拟和验证。
设计完成后，需要进行功能验证，以确保芯片的各项功能与设计一致。
2. 掩膜制作：芯片设计完成后，需要将设计转化为掩膜。
掩膜是一种石英玻璃基板，上面包含着芯片电路的图案。
符合芯片设计要求的电路图案通过光刻技术和化学蚀刻技术，在掩膜上逐层形成电路结构。
3. 渗透和沉积：掩膜制作完成后，需要将掩膜放入溶液中进行渗透处理。
渗透剂能够通过微细管道进入芯片的结构，形成物质的堆积。
接着，通过物理或化学反应，将所需的材料沉积在芯片表面，包括金属导线、绝缘层和晶体管。
4. 光刻：在芯片制作过程中，需要反复使用光刻技术进行多次光刻步骤。
光刻技术是利用光敏物质对紫外光的敏感性，在芯片表面形成所需的图形。
这一过程中，使用光掩膜板来把光投射到芯片表面，产生所需要的图案。
5. 电路连接和封装：芯片制作完成后，需要将芯片与其他电子元件进行连接。
这个过程称为芯片封装和引线焊接。
芯片通过金线或焊料连接到外部引脚，然后将其封装到塑料或陶瓷耐用的外壳中，以保护芯片免受外界环境的干扰。
6. 测试和品质控制：芯片制造完成后，需要进行测试以确保其性能和质量。
这些测试包括电气测试、功能测试和可靠性测试等。
此外，还需进行品质控制，对芯片进行全面的检查和评估，确保符合产品规格和标准。
以上就是华为芯片生产的工作原理，它通过一系列的工艺步骤，从设计到封装，最终形成完整的芯片产品。
芯片的生产工作原理是一个复杂而精密的过程，需要高度专业的技术和精良的设备。

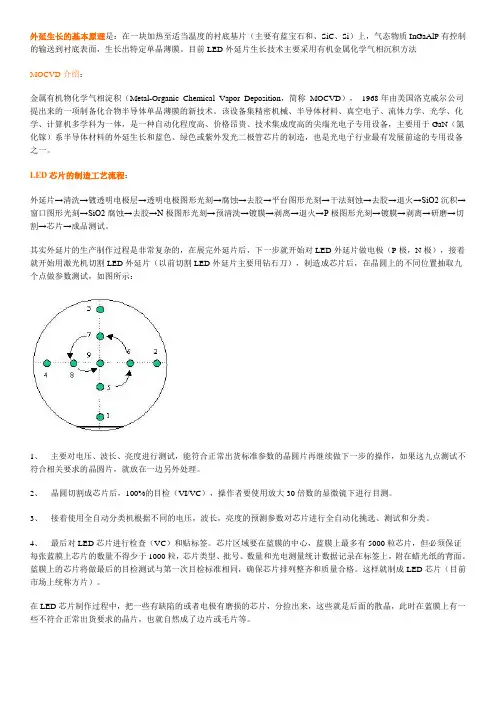

外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。
目前LED外延片生长技术主要采用有机金属化学气相沉积方法MOCVD介绍：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。
该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。
LED芯片的制造工艺流程：外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。
其实外延片的生产制作过程是非常复杂的，在展完外延片后，下一步就开始对LED外延片做电极（P极，N极），接着就开始用激光机切割LED外延片（以前切割LED外延片主要用钻石刀），制造成芯片后，在晶圆上的不同位置抽取九个点做参数测试，如图所示：1、主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。
2、晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。
3、接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。
4、最后对LED芯片进行检查（VC）和贴标签。
芯片区域要在蓝膜的中心，蓝膜上最多有5000粒芯片，但必须保证每张蓝膜上芯片的数量不得少于1000粒，芯片类型、批号、数量和光电测量统计数据记录在标签上，附在蜡光纸的背面。
芯片设计的基本原理和流程芯片是现代电子设备中不可或缺的组成部分，被广泛应用于通信、计算机、汽车、医疗等领域。
芯片设计是一项复杂的工作，需要深厚的电子技术知识和严谨的设计流程。
本文将为读者介绍芯片设计的基本原理和流程，帮助理解和掌握芯片设计的重要性和方法。
一、芯片设计基本原理芯片设计基于半导体工艺和电路原理，是将电路原理转化为物理象征，通过特殊的工艺制造成为实际的电子器件。
芯片设计包括用CAD（计算机辅助设计）工具进行仿真、布局、验证和输出等多个环节，其中比较重要的基本原理如下。
1.集成电路是由晶体管和其它电子元件组成的。
所有的芯片都是由晶体管和其它电子元件组成的，晶体管是芯片的核心部件，它可以放大和开关电流，实现电子信号的变形和处理。
2.芯片的制造是一种精密加工工艺。
芯片制造是一种精密加工工艺，需要严格控制加工过程中的温度、湿度、洁净度等因素。
现代芯片的线宽和晶体管的尺寸已经达到纳米级别，需要使用掩膜扫描和光刻等先进工艺。
由于芯片制造的复杂性和高耗能，全世界只有少数几个国家能够掌握该技术。
3.芯片的功耗问题是需要考虑的一个基本问题。
芯片的功耗问题一直是芯片设计中的一个重要问题，芯片的功耗要考虑到芯片内部的电路、电流和能量消耗、作用的时间和工作环境等因素，要在保证芯片运行稳定的前提下尽可能降低功耗，以节约能源和延长电池寿命。
4.芯片的封装技术也是一个重要的环节。
芯片的封装技术是将芯片组装到外壳或支架中，以保护芯片，降低电磁辐射和方便连接与使用。
芯片的封装方式有多种，如贴片式、插针式、球载式等，要根据具体要求选择合适的封装方式。
二、芯片设计的基本流程芯片设计需要经过多个环节，包括功能规格确认、电路设计、验证仿真、布局设计、电路可靠性评估和输出等。
下面将详述芯片设计的基本流程。
1.功能规格确认在芯片设计之前，需要根据要实现的功能需求确定芯片的规格，包括电路原理、电路性能、功耗要求、封装要求等，以此为基础进行芯片设计。
chip的原理chip（芯片）是现代电子科技中最基本的部件之一，是电脑、电视、手机等电子设备的主要构成部分。
它的制造需要经过多个步骤，包括物理设计、逻辑设计、工艺和测试，下面我们分步骤来了解一下芯片的原理。
1. 物理设计芯片的物理设计是指在芯片基板上安置各种元器件的过程。
这些元器件包括晶体管、电容器、电阻器等电子器件，物理设计师需要根据电路图设计出相应的引脚和电气连接，然后在基板上将元器件布局好。
2. 逻辑设计逻辑设计是将电路图转化为芯片上实际运行的电路的过程。
逻辑设计者使用现代计算机辅助设计（CAD）软件进行工作，通过这些软件可以将电路图转化为芯片上的逻辑电路图，即“原理图”。
逻辑设计还涉及到时序分析、时钟分配和电源管理等方面，确保芯片能够按照预定的时序和工作模式运作。
3. 工艺芯片工艺是将逻辑电路图实现到芯片基板上的过程。
工艺过程包括使用光刻技术对芯片进行处理、刻蚀掉不需要的材料，并形成器件的外延，这些器件经过几道工序之后能形成晶体管、电阻器等元器件，最终形成芯片的物理结构。
在此过程中，需要对芯片进行多次检验以及测试来保证其质量。
4. 测试芯片制造完成后，需要进行测试以确认芯片是否符合规格要求。
测试可以分为各个阶段，包括原型测试、功能、电性能测试，还有温度、电压等测试，这些都是有专门的设备进行的。
例如，为了测试控制芯片的频率和时钟周期准确性，通常需要用高速示波器，这些设备可以记录和分析芯片的输出信号。
总之，芯片的制造需要花费很多时间和技术团队的努力，每个阶段的设计和制造都是必不可少的，而测试也是严格的，以保证其质量。
现代电子设备所依赖的芯片为我们带来大量方便和效率，我们也应该珍惜并加以保护。
芯⽚设计流程芯⽚的设计原理图芯⽚是什么？芯⽚的具体设计流程⼜是什么？本⽂探讨的就是芯⽚在字⾯以外的意义，以及芯⽚是怎么被设计成的。
芯⽚芯⽚，⼜称微电路（microcircuit）、微芯⽚（microchip）、集成电路（英语：integrated circuit, IC）。
是指内含集成电路的硅⽚，体积很⼩，常常是计算机或其他电⼦设备的⼀部分。
芯⽚，英⽂为Chip；芯⽚组为Chipset。
芯⽚⼀般是指集成电路的载体，也是集成电路经过设计、制造、封装、测试后的结果，通常是⼀个可以⽴即使⽤的独⽴的整体。
“芯⽚”和“集成电路”这两个词经常混着使⽤，⽐如在⼤家平常讨论话题中，集成电路设计和芯⽚设计说的是⼀个意思，芯⽚⾏业、集成电路⾏业、IC⾏业往往也是⼀个意思。
实际上，这两个词有联系，也有区别。
集成电路实体往往要以芯⽚的形式存在，因为狭义的集成电路，是强调电路本⾝，⽐如简单到只有五个元件连接在⼀起形成的相移振荡器，当它还在图纸上呈现的时候，我们也可以叫它集成电路，当我们要拿这个⼩集成电路来应⽤的时候，那它必须以独⽴的⼀块实物，或者嵌⼊到更⼤的集成电路中，依托芯⽚来发挥他的作⽤；集成电路更着重电路的设计和布局布线，芯⽚更强调电路的集成、⽣产和封装。
⽽⼴义的集成电路，当涉及到⾏业（区别于其他⾏业）时，也可以包含芯⽚相关的各种含义。
芯⽚也有它独特的地⽅，⼴义上，只要是使⽤微细加⼯⼿段制造出来的半导体⽚⼦，都可以叫做芯⽚，⾥⾯并不⼀定有电路。
⽐如半导体光源芯⽚；⽐如机械芯⽚，如MEMS陀螺仪；或者⽣物芯⽚如DNA芯⽚。
在通讯与信息技术中，当把范围局限到硅集成电路时，芯⽚和集成电路的交集就是在“硅晶⽚上的电路”上。
芯⽚组，则是⼀系列相互关联的芯⽚组合，它们相互依赖，组合在⼀起能发挥更⼤的作⽤，⽐如计算机⾥⾯的处理器和南北桥芯⽚组，⼿机⾥⾯的射频、基带和电源管理芯⽚组。
芯⽚设计流程芯⽚设计分为前端设计和后端设计，前端设计（也称逻辑设计）和后端设计（也称物理设计）并没有统⼀严格的界限，涉及到与⼯艺有关的设计就是后端设计。
终于有人讲透了芯片设计流程！（电子人必读）芯片，指的是内含集成电路的硅片，所以芯片又被称集成电路，可能只有2.5厘米见方大小，但是却包含几千万个晶体管，而较简单的处理器可能在几毫米见方的芯片上刻有几千个晶体管。
芯片是电子设备中最重要的部分，承担着运算和存储的功能。
一、高大上的芯片设计流程一颗芯片的诞生，可以分为设计与制造两个环节。
芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出想要的IC 芯片，然而，没有设计图，拥有再强大的制造能力也无济于事。
在IC 生产流程中，IC 多由专业IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的IC 芯片，提供不同规格、效能的芯片给下游厂商选择。
所以，IC设计是整个芯片成型最重要的一环。
先看看复杂繁琐的芯片设计流程：芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的IC 芯片（这些会在后面介绍）。
然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。
但是IC 设计中的建筑师究竟是谁呢？接下来要针对IC 设计做介绍：在IC 生产流程中，IC 多由专业IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的IC 芯片，提供不同规格、效能的芯片给下游厂商选择。
因为IC 是由各厂自行设计，所以IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。
然而，工程师们在设计一颗IC 芯片时，究竟有那些步骤？设计流程可以简单分成如下。
1、设计第一步，定目标在IC 设计中，最重要的步骤就是规格制定。
这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。
IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。
芯片技术的使用方法及操作步骤详解随着科技的不断进步，芯片技术已经成为现代社会中不可或缺的一部分。
它广泛应用于电子设备、通信系统、医疗设备等各个领域。
本文将详细介绍芯片技术的使用方法及操作步骤，帮助读者更好地理解和应用这一重要技术。
一、芯片技术的基本原理芯片技术是指将集成电路芯片（IC）应用于各种设备和系统中，实现信息的处理、存储和传输。
芯片技术的基本原理是通过微小的晶体管、电阻器、电容器等元件组成的电路实现信息的处理和传输。
芯片技术的核心是集成电路芯片，它集成了大量的晶体管和其他元件，实现了高度集成化和高性能的电路功能。
二、芯片技术的使用方法1. 设计与制造：芯片技术的应用首先需要进行芯片的设计与制造。
设计师根据需求和规格，使用专业的设计软件进行芯片的布局和电路设计。
然后，通过光刻、薄膜沉积、离子注入等工艺步骤，将电路图案转移到硅片上，形成芯片的结构。
最后，进行封装和测试，确保芯片的正常工作。
2. 芯片的安装与连接：芯片设计和制造完成后，需要将芯片安装到目标设备中，并与其他元件进行连接。
安装时需要注意芯片的正确方向和位置，避免插反或插歪。
连接时需要使用合适的连接器、导线等，确保信号的传输质量和可靠性。
3. 芯片的编程与配置：有些芯片需要进行编程和配置，以实现特定的功能。
这可以通过软件编程或者硬件配置来完成。
软件编程通常使用专门的开发工具和编程语言，通过编写代码来实现对芯片的控制和配置。
硬件配置则是通过设置芯片的引脚、电压等参数来实现。
4. 芯片的调试与测试：在芯片应用过程中，可能会出现一些问题，需要进行调试和测试。
调试是通过观察芯片的输出信号、检测电压和电流等方式，找出问题的原因并进行修复。
测试是通过专门的测试设备和测试程序，对芯片的功能和性能进行全面的测试和评估。
三、芯片技术的操作步骤1. 确定需求：首先需要明确芯片技术的应用需求，包括功能、性能、成本等方面的要求。
根据需求确定芯片的类型和规格。
芯片运行的原理
芯片是一种集成电路，它能够在一个小的空间内完成多种功能。
其原理是利用微型电子元件在微型芯片上实现多个电路的集成，从而实现电子设备的高度集成和微型化。
芯片运行的原理主要包括以下几个方面：
1. 电路设计：芯片中的电路是由设计师根据功能要求和性能指标进行设计的，其设计原理与传统的电路设计相同，但需要考虑芯片空间限制、功耗、信号完整性等因素。
2. 芯片制造：芯片制造是将电路设计转化为物理实现的过程。
其主要原理是通过光刻技术将电路图案投影到芯片表面上，经过多次化学处理和金属镀层，最终形成一系列微型电子元件。
3. 芯片封装：芯片封装是将芯片封装成具有引脚的模块，以便于在电路板上进行连接。
其原理是将芯片用粘合剂粘在封装底座上，然后通过金线或铜箔将芯片引脚与封装底座上的焊盘连接起来。
4. 电路运行：芯片中的电路可以通过输入电信号进行控制，从而输出相应的电信号。
其原理是输入电信号被芯片中的电路处理，然后输出给其他电路或设备进行处理或控制。
芯片运行的原理是一个复杂的过程，需要电子工程师、化学工程师、材料工程师等多个学科的知识和技能。
随着科技的不断进步，芯片的集成度和性能将会不断提高，为人们的日常生活和社会发展带来更加便利的服务。
- 1 -。
芯片原理芯片——设计芯片制造
1. 芯片为什么要采用CMOS:
CMOS，C：是互补的意思complementary，是指采用NMOS和PMOS管形成一个组合实现一个开关功能。
也就是最小单元由至少两个MOS管组成。
MO：是金属氧化物的意思，是指MOS管的G极的材质是金属氧化物的
上图中，如果采用图A所示，则有Ic这个电流，如果R很大，那么Vo的驱动能力就很弱，会造成芯片的反应速度很慢，如果R很小，则在MOS管开通时，电流Ic非常大，因此，这样的电路是没法应用于芯片的，经初步计算，如果采用图A所示的电路，要达到一定的处理速度，那么其功耗是100kW级别的，而采用图B的互补型（N和P型对称布置），则Vi高电平时上管关闭，下管开启，低电平时则相反，这样就不存在电流，那么为什么芯片还是有很大的功耗呢，这就是MOS管的结电容引起的，因为G极就是一个电容效应。
充放电虽然对于一个MOS管来说是很小的功耗，但是芯片的晶体管数量非常多，如一个CMOS 开关为1uW，那么1000万个呢就是100W。
芯片的功耗基本可以这样理解：P = N * C* f * V2
N：晶体管个数，C：MOS管及其他引起的电容，f为频率、V为电压
当频率很高时，为了降低功耗，现在芯片的工作电压一直在降低，如从3V降低到1V，那么功耗降低了9倍，如果通过改善晶体管结构和线路结构，能减少电容C，那么也可以降低
芯片功耗。
注意：我们在设计单片机电路时，经常性地采用如图A所示的下拉（或上拉）电阻形式，一般我们的被驱动电路的功耗是比较大的，因此经常会忽略该电路引起的功耗问题。
2. 芯片制作
芯片就如多层电路板，最低层为晶体管，然后往上几层就是连线（罗辑）。
切开一个晶片的小块，其中上层的导线连接就如这样，就如多层电路板，是一个三维连接体，导线之间会引起电容和信号干扰，而弯弯曲曲的导线，也会引起电感。
第一步：制作晶圆。
晶圆现在一般为8寸、12寸、20寸等。
晶圆本身进行参杂，形成P型，或N型衬底。
也就是基板。
晶圆的制作过程，在网上有很多视频。
第二步：在晶圆上进行杂质注射，这里就需要模板。
模板中的孔，就是要变成PNP型MOS管的位置，这是在芯片设计时就已经决定了的，由芯片的晶体管的布局决定。
第三步，再在已经布局好的P和N基底上，注入杂质，形成N和P型半导体，这就是MOS 管的S（源）极和D（漏）极形成的过程。
要分两步：第一步注入N型杂质，然后换模板注入P型杂质。
第四步、实现逻辑、就是门电路的互联：
芯片制作时，会在原来的晶片的基础上，经过蚀刻去除一些部分，留下一些部分来制作P、N半导体，然后在在其上不断地增加层，每层都如电路板的一个层一样。
如首先增加G极的绝缘层，就如上图，可以通过物理的或化学的方法，使每层都非常薄。
一般越到上层，电流越大，是模块之间的连接，因此蚀刻的模板的孔也越大。
芯片设计时：
首先是系统设计、逻辑设计（VDHL），那就是类似软件开发一样。
然后经过专门的软件进行逻辑仿真，这种软件相对来说便宜些。
逻辑没有问题时，将设计转换成门电路图。
（元胞：就是最小的可以作为一个整体被直接使用（就如软件开发的一个函数调用）的最小单元。
一般芯片设计软件有很多成熟的库，而这也与具体的生产工艺有关，设计人员可以自己设计，就如PCB可以自己设计元件库）
然后把门电路图转换成实际的晶体管布局图，这个过程要相当的经验了，这涉及到布局的合理性、电气性能。
关系到最终的产品的稳定性。
这个过程是有软件辅助设计的，类似PCB 板的设计，元件定位、布线。
然后就是输出版图，这个一般要专业的工具了，版图是直接可以给芯片加工厂生产的图纸，就如PCB的布线图、焊盘图等，这样的工具非常贵，一般个人是买不起的从原理图到版图，这中间经过很多次的翻译，也就如软件编译一样，只是芯片的编译没软件那么规范，涉及的问题更加多些。
对于一些小型的芯片，特别是量非常大的芯片，则芯片的布局图一般都采用手工进行，做到最优化。
芯片设计并不如我们想想的那么神秘，虽然很难，但是原理并没有什么高深的理论。
只是设计的工具和生产工具很难获得，因而能有机会进行芯片核心部分设计的人也很少，芯片设计人员的经验就变得非常珍贵。
N年以后，或许你自己就可以在家里弄个设计平台，然后弄套设备进行芯片生产。
一切只要技术和工艺成熟时。
3. 芯片的绝缘填充材料为二氧化硅，由于二氧化硅的介电常数高，因此形成的电容也大，目前采用碳化硅后，电性能就好很多。
4. 在芯片上制作电阻有很多方式，直接进行参杂来形成电阻的，或直接注入电阻材料或金属。
电阻可以做到很高阻值，因此芯片的外接电阻比较少，因为一般在内部就可以实现。
但是芯片内制作大电容就不可能，即使是薄膜电容，虽然绝缘层可以做得非常薄，但是面积是非常有限的，稍微大一点的一般需要多层电路连接形成电容。
电感一般可以通过弯曲的导线实现，但是也不可能做得很大，第一是空间问题，第二是干扰问题。
而在芯片内部，如果只是布尔运算，一般不需要很大的电容电感的，电容电感仅做改善电路性能的用途，但是对于模拟芯片，则由于要进行信号处理，电容、电感是自然就很多了。
但是要用到稍微大点的电容、电感一般就需要外部电路协作，即使是电阻，芯片内部做的功率一般非常小，因此在模拟芯片中，与功率有关的部分，必然要引用外部电路进行调节。
在芯片内部的电子元件极易受到芯片温度影响，因此对于高精度要求的电路，其芯片的外围元件也必然会多，而且其精度也要求高。
5. 在芯片内部的元件：MOS管、双极型三极管、电阻、电容、电感。
