时序电路的基本分析与设计方法时序逻辑电路时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号,还与电路的原状态有关。
时序电路中务必含有具有经历能力的存储器件。
时序电路的逻辑功能可用逻辑表达式、状态表、卡诺图、状态图、时序图与逻辑图6种方式表示,这些表示方法在本质上是相同的,能够互相转换。
一、时序电路的基本分析与设计方法 (一)分析步骤1.根据给定的时序电路图写出下列各逻辑方程式: (1)各触发器的时钟方程。
(2)时序电路的输出方程。
(3)各触发器的驱动方程。
2.将驱动方程代入相应触发器的特性方程,求得各触发器的次态方程,也就是时序逻辑电路的状态方程。
3.根据状态方程与输出方程,列出该时序电路的状态表,画出状态图或者时序图。
4.根据电路的状态表或者状态图说明给定时序逻辑电路的逻辑功能。
【例1】分析时序电路(1)时钟方程:CP CP CP CP ===012输出方程:nnQ Q Y 21=驱动方程:⎪⎩⎪⎨⎧======n n n nnn Q K Q J Q K Q J Q K Q J 202001011212(2)求状态方程JK 触发器的特性方程:n n n Q K Q J Q+=+1将各触发器的驱动方程代入,即得电路的状态方程:⎪⎩⎪⎨⎧=+=+==+=+==+=+=+++n n n n n n n n n n n n n n n n n nn n n n n n Q Q Q Q Q Q K Q J Q Q Q Q Q Q Q K Q J Q Q Q Q Q Q Q K Q J Q 202020000100101011111112121222212(3)计算、列状态表nn nn nn n n Q Q Y Q Q Q Q Q Q 21210011112=⎪⎩⎪⎨⎧===+++(4)画状态图及时序图(5)逻辑功能有效循环的6个状态分别是0~5这6个十进制数字的格雷码,同时在时钟脉冲CP 的作用下,这6个状态是按递增规律变化的,即:000→001→011→111→110→100→000→…因此这是一个用格雷码表示的六进制同步加法计数器。

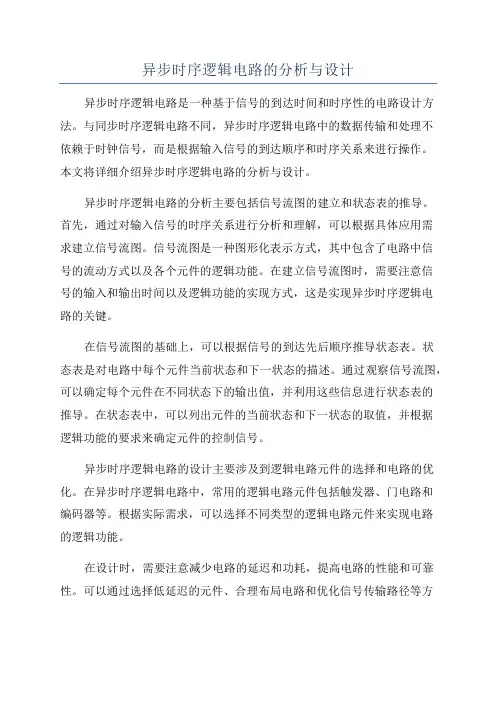

异步时序逻辑电路的分析与设计异步时序逻辑电路是一种基于信号的到达时间和时序性的电路设计方法。
与同步时序逻辑电路不同,异步时序逻辑电路中的数据传输和处理不依赖于时钟信号,而是根据输入信号的到达顺序和时序关系来进行操作。
本文将详细介绍异步时序逻辑电路的分析与设计。
异步时序逻辑电路的分析主要包括信号流图的建立和状态表的推导。
首先,通过对输入信号的时序关系进行分析和理解,可以根据具体应用需求建立信号流图。
信号流图是一种图形化表示方式,其中包含了电路中信号的流动方式以及各个元件的逻辑功能。
在建立信号流图时,需要注意信号的输入和输出时间以及逻辑功能的实现方式,这是实现异步时序逻辑电路的关键。
在信号流图的基础上,可以根据信号的到达先后顺序推导状态表。
状态表是对电路中每个元件当前状态和下一状态的描述。
通过观察信号流图,可以确定每个元件在不同状态下的输出值,并利用这些信息进行状态表的推导。
在状态表中,可以列出元件的当前状态和下一状态的取值,并根据逻辑功能的要求来确定元件的控制信号。
异步时序逻辑电路的设计主要涉及到逻辑电路元件的选择和电路的优化。
在异步时序逻辑电路中,常用的逻辑电路元件包括触发器、门电路和编码器等。
根据实际需求,可以选择不同类型的逻辑电路元件来实现电路的逻辑功能。
在设计时,需要注意减少电路的延迟和功耗,提高电路的性能和可靠性。
可以通过选择低延迟的元件、合理布局电路和优化信号传输路径等方式来减小电路的延迟。
另外,可以采用时序检测和冗余检测等方法来增加电路的可靠性。
除了分析和设计,测试和验证是异步时序逻辑电路设计中的重要环节。
可以利用仿真软件对电路进行测试和验证,以确保电路的正确性和性能。
通过仿真可以观察电路的输入输出关系,检测是否存在冲突或错误,并进行合理的调整和优化。
总结起来,异步时序逻辑电路的分析与设计涉及到信号流图的建立、状态表的推导、元件的选择和电路的优化等方面。
通过合理的分析和设计,可以实现复杂的时序逻辑功能,并提高电路的性能和可靠性。

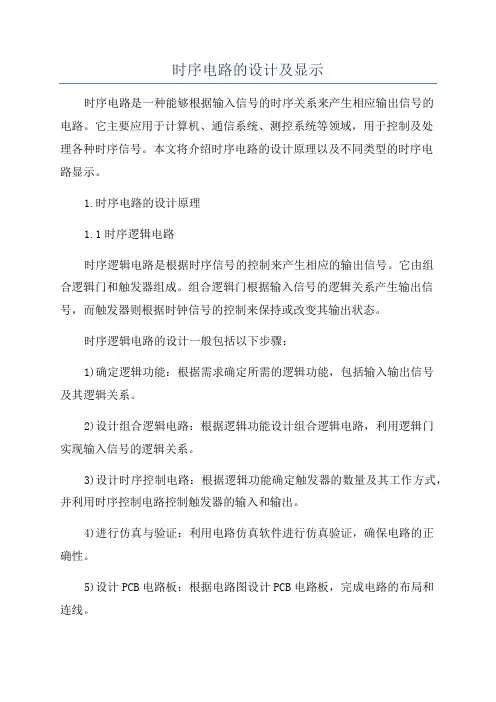

时序电路的设计及显示时序电路是一种能够根据输入信号的时序关系来产生相应输出信号的电路。
它主要应用于计算机、通信系统、测控系统等领域,用于控制及处理各种时序信号。
本文将介绍时序电路的设计原理以及不同类型的时序电路显示。
1.时序电路的设计原理1.1时序逻辑电路时序逻辑电路是根据时序信号的控制来产生相应的输出信号。
它由组合逻辑门和触发器组成。
组合逻辑门根据输入信号的逻辑关系产生输出信号,而触发器则根据时钟信号的控制来保持或改变其输出状态。
时序逻辑电路的设计一般包括以下步骤:1)确定逻辑功能:根据需求确定所需的逻辑功能,包括输入输出信号及其逻辑关系。
2)设计组合逻辑电路:根据逻辑功能设计组合逻辑电路,利用逻辑门实现输入信号的逻辑关系。
3)设计时序控制电路:根据逻辑功能确定触发器的数量及其工作方式,并利用时序控制电路控制触发器的输入和输出。
4)进行仿真与验证:利用电路仿真软件进行仿真验证,确保电路的正确性。
5)设计PCB电路板:根据电路图设计PCB电路板,完成电路的布局和连线。
6)进行实际测试:将设计好的电路板进行实际测试,验证电路的性能和可靠性。
1.2时序控制电路时序控制电路用于控制时序逻辑电路的工作状态。
它主要由时钟信号发生器、时序控制器和触发器等组成。
时序控制电路主要包括同步时序控制和异步时序控制两种形式。
同步时序控制是通过时钟信号来控制触发器的工作,保证电路的同步工作。
异步时序控制则根据输入信号的状态来控制触发器的工作,适用于电路的反应时间较短或信号复杂的情况。
2.时序电路的显示2.1数码管显示数码管是一种将数字信号以数字形式显示的设备,通常由七段显示元件组成。
数码管显示通过控制数码管的每一段,将数字信号转化为相应的数字显示。
2.2液晶显示液晶显示屏是一种将数字、字母、图形等以液晶显示的设备。
液晶显示采用液晶材料的光学性质来显示信息,具有低功耗、薄、轻、反应速度快等优点。
2.3LED显示LED显示是一种通过控制发光二极管的亮灭来显示信息的设备。
实验时序电路实验报告摘要:时序电路是数字电路中的一种重要电路,它负责控制系统中各个部件和信号的时序关系。
本实验旨在通过设计和实现一个简单的时序电路,加深对时序电路原理的理解,并掌握时序电路设计的基本方法和步骤。
在实验中,我们采用了JK触发器和计数器等器件,通过逻辑电平的高低和输入信号的输入顺序来实现不同的时序控制功能。
通过实验我们发现,在正确配置和连接时序电路的各个部件后,时序电路可以准确地按照预定的时序顺序进行工作,实现了预期的控制效果。
一、实验目的1. 了解时序电路的基本概念和工作原理;2. 掌握JK触发器和计数器的基本特性和设计方法;3. 设计和实现一个简单的时序电路。
二、实验器材和设备1. 实验台板2. 集成电路(IC):7404、74107、741613. 电源、导线等三、实验原理1. 时序电路简介时序电路又称为序贯电路,是数字电路中按照一定的时序和顺序进行工作的电路。
它根据输入信号和内部时钟信号的时序关系来控制系统的输出,能够实现各种复杂的逻辑控制功能。
时序电路对时钟信号的边沿触发具有较高的要求,通常使用触发器作为时序电路的基本单元。
2. JK触发器JK触发器是一种常用的时序电路元件,具有两个正反馈输入端(J和K)和两个输出端(Q和Q')。
JK触发器的工作原理是当时钟触发信号为上升沿时,J、K输入信号控制Q输出端的电平状态。
3. 计数器计数器是一种常用的时序电路模块,它可以根据时钟信号的输入进行计数,并输出对应的计数结果。
常见的计数器有二进制计数器、十进制计数器等。
四、实验内容和步骤1. 实验电路的设计根据实验要求和所学知识,设计一个简单的时序电路。
本实验中,我们设计一个由两个JK触发器和一个计数器构成的时序电路。
其中,JK触发器用于接收输入信号和时钟信号,并根据输入信号的顺序和时钟信号的边沿触发生成输出信号;计数器用于对输入信号的个数进行计数,并根据计数结果控制输出信号的状态。
时序电路的设计实验报告时序电路的设计实验报告引言:时序电路是数字电路中的一种重要类型,它在各种电子设备中都有广泛应用。
本实验旨在通过设计一个简单的时序电路,来加深对时序电路原理和设计方法的理解。
实验目的:1. 理解时序电路的基本原理和工作方式;2. 掌握时序电路的设计方法;3. 通过实际设计和调试,提高电路设计和故障排除的能力。
实验器材和元件:1. 逻辑门集成电路(例如74LS00、74LS04等);2. 触发器集成电路(例如74LS74等);3. 电阻、电容、开关等辅助元件;4. 示波器、数字信号发生器等测试设备。
实验原理:时序电路是根据输入信号的时序关系来控制输出信号的电路。
它通常由触发器、计数器、多路选择器等组成。
触发器是时序电路的基本组成单元,它能够存储和传递数据,并且根据时钟信号的变化来改变输出状态。
实验步骤:1. 根据实验要求,确定时序电路的功能和输入输出要求;2. 根据功能要求,选择合适的逻辑门和触发器进行电路设计;3. 根据设计原理,绘制电路原理图;4. 按照原理图,进行电路的布线和焊接;5. 使用数字信号发生器提供输入信号,通过示波器观察输出信号;6. 调试电路,确保电路按照设计要求正常工作;7. 对电路进行性能测试和稳定性测试;8. 记录实验数据和观察结果;9. 分析实验结果,总结电路设计中的问题和经验。
实验结果:经过设计和调试,本次实验成功实现了所要求的时序电路功能。
输入信号经过时序电路处理后,输出信号按照预期的时序关系变化。
实验数据表明,电路的稳定性和性能良好。
实验总结:通过本次实验,我深入了解了时序电路的原理和设计方法。
在实际操作中,我遇到了一些问题,例如电路布线不当导致信号干扰、触发器的选择不合适等。
通过调试和修改,我逐渐解决了这些问题,并获得了宝贵的经验。
同时,我也意识到了时序电路设计的重要性,它直接影响到整个电子设备的性能和稳定性。
未来展望:时序电路是数字电路中的基础知识,我将继续深入学习和研究相关内容。
第1篇一、实验目的1. 理解时序电路的基本概念和组成,掌握时序电路的设计方法和分析方法。
2. 掌握计数器、寄存器、移位寄存器等时序电路的应用。
3. 熟悉FPGA开发环境,能够使用Quartus II设计工具进行时序电路的设计和仿真。
二、实验原理时序电路是数字电路中的一种重要电路,它能够根据输入信号的变化,产生一系列有序的输出信号。
时序电路主要由触发器、逻辑门和时钟信号组成。
1. 触发器:触发器是时序电路的基本单元,具有存储一个二进制信息的功能。
常见的触发器有D触发器、JK触发器、T触发器等。
2. 逻辑门:逻辑门用于实现基本的逻辑运算,如与、或、非、异或等。
3. 时钟信号:时钟信号是时序电路的同步信号,用于控制触发器的翻转。
三、实验内容1. 计数器设计(1)设计一个3位同步二进制加计数器。
(2)设计一个3位同步二进制减计数器。
2. 寄存器设计使用74LS74触发器设计一个双向移位寄存器。
3. 移位寄存器设计使用74LS74触发器设计一个单向移位寄存器。
4. 环形计数器设计使用74LS74触发器设计一个环形计数器。
5. 可控分频器设计使用Verilog HDL语言设计一个可控分频器,实现时钟信号的分频功能。
四、实验步骤1. 使用Quartus II设计工具创建工程,并添加所需的设计文件。
2. 根据实验原理,编写时序电路的Verilog HDL代码。
3. 编译代码,并生成测试平台。
4. 在测试平台上进行仿真,验证时序电路的功能。
5. 将设计下载到FPGA,进行硬件实验。
6. 记录实验结果,分析实验现象。
五、实验结果与分析1. 计数器实验结果(1)3位同步二进制加计数器:按照时钟信号的变化,计数器能够从000计数到111。
(2)3位同步二进制减计数器:按照时钟信号的变化,计数器能够从111减到000。
2. 寄存器实验结果使用74LS74触发器设计的双向移位寄存器,能够实现数据的左移和右移功能。
3. 移位寄存器实验结果使用74LS74触发器设计的单向移位寄存器,能够实现数据的左移功能。
时序逻辑电路的设计与时序分析方法时序逻辑电路是数字电路中的一种重要类型,用于处理按时间顺序发生的事件。
它在各种电子设备中被广泛应用,例如计算机、通信设备等。
本文将介绍时序逻辑电路的设计原理和常用的时序分析方法。
一、时序逻辑电路的设计原理时序逻辑电路是根据输入信号的状态和时钟信号的边沿来确定输出信号的状态。
它的设计原理包括以下几个方面:1. 状态转移:时序逻辑电路的状态是通过状态转移实现的。
状态转移可以使用触发器实现,触发器是一种存储元件,能够存储和改变信号的状态。
常见的触发器有D触发器、JK触发器等。
2. 时钟信号:时序逻辑电路中的时钟信号是控制状态转移的重要信号。
时钟信号通常为周期性的方波信号,它的上升沿或下降沿触发状态转移操作。
3. 同步与异步:时序逻辑电路可以是同步的或异步的。
同步电路通过时钟信号进行状态转移,多个状态转移操作在同一时钟周期内完成。
异步电路不需要时钟信号,根据输入信号的状态直接进行状态转移。
二、时序分析方法时序分析是对时序逻辑电路的功能和性能进行分析的过程,它可以帮助设计人员检查和验证电路的正确性和可靠性。
以下是几种常用的时序分析方法:1. 序时关系图:序时关系图是一种图形表示方法,它直观地显示了输入信号和输出信号之间的时间关系。
通过分析序时关系图,可以确定电路的特性,例如最小延迟时间、最大延迟时间等。
2. 状态表和状态图:状态表是对时序逻辑电路状态转移过程的描述表格,其中包括当前状态、输入信号和下一个状态的对应关系。
状态图是对状态表的图形化表示,用图形的方式展示状态和状态转移之间的关系。
3. 时钟周期分析:时钟周期分析是对时序逻辑电路的时钟频率和时钟周期进行分析,以确保电路能够在规定的时钟周期内完成状态转移操作。
常用的时钟周期分析方法包括最小周期分析和最大频率分析。
4. 时序仿真:时序仿真是通过计算机模拟时序逻辑电路的行为来验证电路的功能和性能。
通过输入不同的信号序列,可以观察和分析电路的输出响应,以判断电路设计是否正确。
时序逻辑电路的分析方法1.时序图分析时序图是描述时序逻辑电路中不同信号随时间变化的图形表示。
时序图分析方法是通过绘制输入输出信号随时间变化的波形图,来观察信号之间的时序关系。
时序图分析的步骤如下:1)根据电路的逻辑功能,确定所需的时钟信号和输入信号。
2)根据电路的逻辑关系,建立出波形图的坐标系,确定时间轴和信号轴。
3)按照时钟信号的不同变化情况(上升沿、下降沿),在波形图中绘制相应的路径。
4)观察各个信号之间的时序关系,分析电路的逻辑功能和输出结果。
时序图分析方法的优点是直观、简单,可以清楚地显示信号的时序关系。
但它对于复杂的电路设计来说,图形绘制和分析过程相对繁琐,需要一定的经验和技巧。
2.状态表分析状态表分析方法是通过定义不同输入信号下的状态转移关系,来描述时序逻辑电路的行为。
状态表可以用表格的形式表示,其中包含了输入信号、当前状态、下一个状态和输出信号等信息。
状态表分析的步骤如下:1)根据电路的逻辑功能和输入信号,列出电路的状态转移关系。
2)构建状态表,定义不同输入信号下的状态转移关系和输出信号。
3)根据状态表,逐步推导出电路的状态转移路径和输出结果。
状态表分析方法的优点是逻辑严谨、结构清晰,适用于对于复杂的状态转移关系进行分析和设计。
但它对于大规模的电路设计来说,状态表会非常庞大,而且容易出现错误,需要仔细的计算和推导。
3.状态图分析状态图分析方法是通过绘制状态转移图,来描述时序逻辑电路中状态之间的转移关系。
状态图是由状态、输入信号、输出信号和状态转移路径等构成。
状态图分析的步骤如下:1)根据电路的逻辑功能和输入信号,确定电路的状态和状态转移关系。
2)构建状态图,按照状态的转移路径和输入信号绘制状态图。
3)根据状态图,分析电路的逻辑功能和输出结果。
状态图分析方法的优点是直观、清晰,可以清楚地描述状态之间的转移关系。
它可以帮助设计者对于电路的状态转移关系进行分析和调试。
但状态图也会随着电路规模的增大而变得复杂,需要仔细分析和理解。
时序逻辑电路的分析和设计
[教学目的和要求]
通过本讲的学习,使学生掌握时序逻辑电路的定义及同步时序电路的分析与设计方法;深刻理解时序电路各方程组(输出方程组、驱动方程组、状态方程组),状态转换表、状态转换图及时序图在分析和设计时序电路中的重要作用。
[教学内容]
1.同步时序电路的分析方法
2.同步时序电路的设计方法
3.异步时序电路
6.1 时序逻辑电路概述
1、时序电路的结构与特点
2、时序电路的分类
(1)根据时钟分类――同步时序电路、异步时序电路
(2)根据输出分类――米利型时序电路、穆尔型时序电路
3、时序电路逻辑功能的表示方法
逻辑表达式、状态表、卡诺图、状态图、时序图和逻辑图
6.2 时序逻辑电路的分析方法
1.时序电路的分析步骤:
2.具体实例讲解――同步分析例1:
例2:P217
例3:P219
3.具体实例讲解――异步分析P221,课本例6.2.3
具体方法总结
6.3 同步时序逻辑电路的设计方法
1.设计步骤
2.具体例题讲解
例1:设计一个按自然态序变化的7进制同步加法计数器,计数规则为“逢七进一”,产生一个进位输出。
例2:设计一个带进位输出端的十三进制计数器。
课本例题:例1:试设计一序列脉冲检测器,当连续输入信号110时,该电路输出为1,否则输出为0。
图6.3.2 原始状态图。
