空调消声器的原理和种类.doc

消声器是控制空气动力性噪声往外传播的有效设备。

它可以看作是管道系统的一个组成部分，在内部做声学处理后，可以减弱噪声的产生与传播，且不影响气流通过，在空气动力性机械设备进、出口气流道口安装一台消声器，可以使进、出口噪声消声量达到10-40db(A)，相应地响度降低50%-93%，主观感觉有明显效果。

消声器按消声原理可以分为：阻性消声器、抗性消声器、微孔消声器、阻抗性复合消声器。

阻性消声器具有吸收中高频声，加工制造简单等特点。

抗性消声器具有针对性强，中低频吸收效果好，不用吸声材料等特点。

微孔消声器是一种新型消声器，该消声器具有低、中频宽带消声性能。

主要用于电厂高压、高温排气放空等。

阻抗性复合消声器具有消声频带宽等特点。

主要用于声级很高、低中频宽带噪声的消声。

评价消声器的性能有两个方面：一是消声器的空气动力性能气动性评价；二是消声器的消声性能评价。

气动性能不但是评价消声器好坏的一个重要指标，也是衡量消声器是否具有实用价值的标志。

选用或设计消声器时，首先要考虑到消声器压力损失必须在许可的极限范围之内，其次要满足噪声标准的要求，这两个方面却一不可。

阻性消声器：阻性消声器的种类很多，按照气流通道的几何形状可分为通道片式消声器、通道拆板式消声器、双圆筒式消声器、室式(迷宫式)消声器、蜂窝状消声器、菱形消声器、正弦波形消声器及圆筒插管式消声器。

阻性消声器的消声原理是利用声阻进行消声的，也就是说，在推导消声量的计算公式时，仅仅考虑声阻碍对消声的贡献，而忽略声抗的影响。

在实际工程中，常常利用吸声材料来制作阻性消声器，以达到降低噪声的目的。

这是由于当声波通过衬贴有多孔吸声材料的管道时，声波将激发多孔材料中无数小孔内空气分子的振动。

其中一部分声能将用于克服摩擦阻力和粘滞力，而变为热能。

一般的说，阻性消声器具有良好的中高频消声性能，而低频性能则较差。

然而只要适当增加吸声材料的厚度、密度以及选用较低的空隙率，低中频消声性能就能大大改善，从而可以做成宽频带阻性消声器。

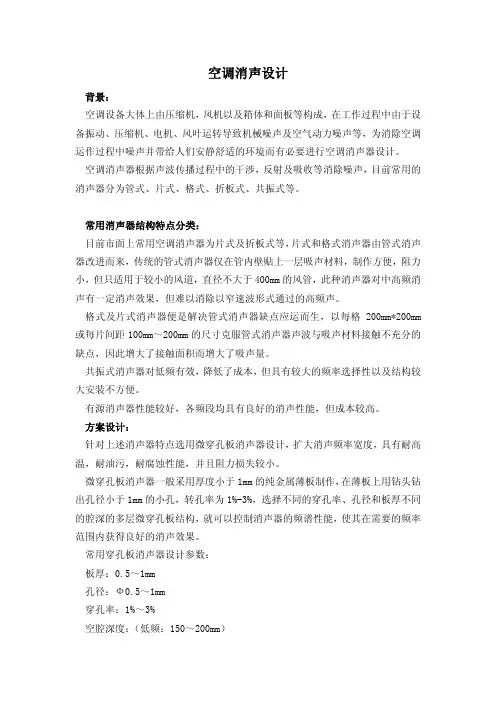

空调消声设计背景：空调设备大体上由压缩机，风机以及箱体和面板等构成，在工作过程中由于设备振动、压缩机、电机、风叶运转导致机械噪声及空气动力噪声等，为消除空调运作过程中噪声并带给人们安静舒适的环境而有必要进行空调消声器设计。

空调消声器根据声波传播过程中的干涉，反射及吸收等消除噪声，目前常用的消声器分为管式、片式、格式、折板式、共振式等。

常用消声器结构特点分类：目前市面上常用空调消声器为片式及折板式等，片式和格式消声器由管式消声器改进而来，传统的管式消声器仅在管内壁贴上一层吸声材料，制作方便，阻力小，但只适用于较小的风道，直径不大于400mm的风管，此种消声器对中高频消声有一定消声效果，但难以消除以窄速波形式通过的高频声。

格式及片式消声器便是解决管式消声器缺点应运而生，以每格200mm*200mm 或每片间距100mm～200mm的尺寸克服管式消声器声波与吸声材料接触不充分的缺点，因此增大了接触面积而增大了吸声量。

共振式消声器对低频有效，降低了成本，但具有较大的频率选择性以及结构较大安装不方便。

有源消声器性能较好，各频段均具有良好的消声性能，但成本较高。

方案设计：针对上述消声器特点选用微穿孔板消声器设计，扩大消声频率宽度，具有耐高温，耐油污，耐腐蚀性能，并且阻力损失较小。

微穿孔板消声器一般采用厚度小于1mm的纯金属薄板制作，在薄板上用钻头钻出孔径小于1mm的小孔，转孔率为1%-3%，选择不同的穿孔率、孔径和板厚不同的腔深的多层微穿孔板结构，就可以控制消声器的频谱性能，使其在需要的频率范围内获得良好的消声效果。

常用穿孔板消声器设计参数：板厚：0.5～1mm孔径：Ф0.5～1mm穿孔率：1%～3%空腔深度：（低频：150～200mm）(中频：80～120mm)（高频：30～50mm）孔板层数：单层或双层设计图式样：消声量和阻损：为了进一步达到降噪消声的目的，可在空气层部位填装多孔性岩棉材料，双层结构的前腔深度一般应小于后腔，前后腔深度之比不大于1：3，前部接近气流的一层微穿孔板穿孔率应高于后层，为减小轴向声传播的影响，可在微穿孔板消声器的空腔内每隔500毫米左右加一块横向隔板。

消声器工作原理
消声器是一种用于降低噪音的装置，它利用一系列的物理原理来减少声音的传播和反射。

消声器的工作原理主要包括吸声、漫射和隔声。

首先，消声器利用吸声原理来减少噪音的传播。

吸声材料（如泡沫、纤维等）被填充在消声器内部，当声波经过时，材料会吸收部分声能并将其转化为微弱的热能。

这样，声波的能量就会逐渐减弱。

其次，消声器利用漫射原理来改变声波的传播方向。

消声器内部的形状和结构被设计成复杂而不规则的表面，这样能够使进入消声器内部的声波发生多次反射和散射。

通过这种方式，声波的传播方向变得更加分散，从而减少了声音的集中传播。

最后，消声器还利用隔声原理来阻止声波的传播。

消声器的外壳通常由金属等密实材料构成，它具有良好的隔声性能，可以有效地阻挡声音的传播。

当声波试图穿过消声器外壳时，由于材料的高密度和坚固性，声波会被反射或吸收，从而减少外界噪音对周围环境的干扰。

综上所述，消声器通过吸声、漫射和隔声等多种原理来降低噪音的传播，为人们创造了更加宁静的环境。

消声器基础知识与选型案例消音器是阻止声音传播而允许气流通过的一种设备，是消除空气动力性噪声的重要措施。

把它接在管道中或进、排气口上，能让气流通过，对噪声具有一定的消减作用，但不能降低空气动力设备本身所辐射的噪声。

阻性消声器：消声原理：利用吸声材料消声。

把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。

当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。

蜂窝式消声器实际上由许多平行的小直管式消声器并联而结构复杂，阻损较大。

迷宫式消声器的缺点是空间体积大、阻力损失大，故只适于在流速很低的风道上使用。

折板式消声器是增加声波在消声器内反射次数，即增加吸声层与声波的接触机会，从而提高消声效果。

特点和应用：对中高频消声效果好、对低频消声效果较差。

适用范围：消除风机、燃气轮机进气噪声（即气体流速不大的情况）。

缺点：由于吸声材料易被排出的高温废气所熔化，因此使用寿命短，且易被积炭、油泥等阻塞而降低或失去消声作用。

抗性消声器：消声原理：通过管道截面的突变处或旁接共振腔等在声传播过程中引起阻抗的改变而产生声能的反射、干涉，从而降低由消声器向外辐射的声能,以达到消声目的的消声器。

声波在两根不同截面的管道中传播，从截面积为S1的管中传入截面积为S2的管中，S2管对S1管相当一个声负载，会引起部分声波的反射和透射。

消声器内插入内接管，以改善它的消声性能。

特性：主要适于降低低频及中低频段的噪声。

抗性消声器的最大优点是不需使用多孔吸声材料,因此在耐高温、抗潮湿、对流速较大、洁净要求较高的条件均比阻性消声器好。

适用范围：消除空压机、内燃机、汽车排气噪声（较高气速的情况）。

阻抗复合式消声器：消声原理：把阻性与抗性两种消声原理通过适当结构复合起来而构成的。

可定性地认为阻性和抗性在同一频带的消声值的叠加（并非简单的叠加关系）。

特性：具有低、中、高频消声性能。

消声器分类及应用消声器是一种用来减少噪音的装置或设备，常见于各种机械设备、汽车、枪械等。

消声器的作用是通过减少噪音的传播，使其声音减弱到可以接受的水平，从而减少噪音对人们的干扰。

根据用途和原理的不同，消声器可以分为几种不同的分类。

下面将从不同的角度来对消声器进行分类并介绍其应用：一、根据原理的不同1. 吸声式消声器吸声式消声器利用吸声材料吸收声音能量，从而达到减少声音传播的目的。

这种类型的消声器常用于汽车发动机、空调设备、风机等，可以有效地减少这些设备产生的噪音。

2. 反射式消声器反射式消声器利用反射板或隔音板将噪音反射或折射使之减弱，达到减少噪音传播的目的。

这种类型的消声器常用于隧道、地铁、机场等需要减少环境噪音的场所。

3. 涡流噪声消声器涡流噪声消声器通过改变气流的流动状态，利用涡流的形成和消散来减少噪声的传播。

这种类型的消声器常用于空调、通风设备等，可以有效地减少风噪声。

二、根据用途的不同1. 汽车消声器汽车消声器是汽车排气系统中的一个重要部件，其主要作用是减少发动机排气产生的噪音。

汽车消声器通过吸声材料和反射板的结构，有效地减少了汽车发动机排气噪音，使汽车行驶时噪音水平得到有效控制。

2. 枪械消声器枪械消声器是一种用于减少枪声的装置，其主要作用是通过消除枪口高速气体流的过程中所产生的爆炸声和喷射声，来减轻射击时的噪音。

枪械消声器广泛应用于军事、警察、狩猎等领域，可以有效地减少枪声对人的伤害，并提高作战、射击的隐蔽性。

3. 工业设备消声器工业设备消声器主要用于减少各种机械设备产生的噪音。

例如，空调设备、风机、发电机等工业设备在运行时会产生较大的噪音，通过安装消声器可以有效地降低这些设备的噪音水平，保护员工的听力，并减少对周边环境的噪音影响。

4. 动力机车消声器动力机车消声器是用于减少火车机车排气和其他噪音的装置，在火车运行过程中起到减少噪音的作用。

通过消声器的有效运用，可以在保证火车正常运行的同时，减少火车行驶时所产生的噪音对周边环境和乘客的影响。

空调制冷设备消声与隔振实用设计手册一、绪论空调制冷设备在现代生活中扮演着不可或缺的角色，为人们提供了舒适的生活和工作环境。

然而，随着人们对生活品质和工作环境的需求不断提高，对空调制冷设备的噪音和振动问题也变得十分重要。

消声与隔振成为了空调制冷设备设计中不可忽视的关键环节。

本文将从消声与隔振的基本原理、设计要点以及实用技巧等方面展开全面探讨，并给出实用设计手册，以供设计人员参考。

二、消声的基本原理1. 噪音来源及特点：空调制冷设备在运行过程中产生的噪音主要源自压缩机、风机、蒸发器和冷凝器等部件，其特点包括频率范围广、声压级高等。

2. 消声原理：消声的基本原理包括声波的吸收、反射、折射和衰减等，常见的消声措施包括使用吸声材料、设置隔音屏障和采用消声器等。

3. 设计要点：在设计空调制冷设备时，应根据噪音来源和特点采取相应的消声措施，合理选择吸声材料、增加隔音屏障和优化消声器的结构等。

三、隔振的基本原理1. 振动的来源及特点：空调制冷设备在运行过程中会产生振动，主要源自压缩机、风机和电机等部件，其特点包括频率多、振幅大等。

2. 隔振原理：隔振的基本原理包括振动的吸收、传递和隔离等，常见的隔振措施包括采用减振材料、设置隔振支座和优化结构设计等。

3. 设计要点：在设计空调制冷设备时，应根据振动的来源和特点采取相应的隔振措施，合理选择减振材料、设置隔离支座和优化设备结构等。

四、实用设计手册1. 消声设计手册：根据空调制冷设备的不同部件和运行特点，提出相应的消声设计措施，并给出吸声材料的选择、隔音屏障的设置和消声器的优化等实用技巧。

2. 隔振设计手册：针对空调制冷设备的振动来源和特点，提出减振材料的选择、隔离支座的设置和结构设计的优化等实用技巧。

五、个人观点和理解在空调制冷设备的设计中，消声与隔振不仅是为了满足环境噪音和振动的要求，更重要的是为了提高设备的稳定性和可靠性。

通过合理的消声与隔振设计，不仅可以改善设备的运行环境，还可以延长设备的使用寿命，减少故障率，提高运行效率，从而降低维护成本和提高用户满意度。

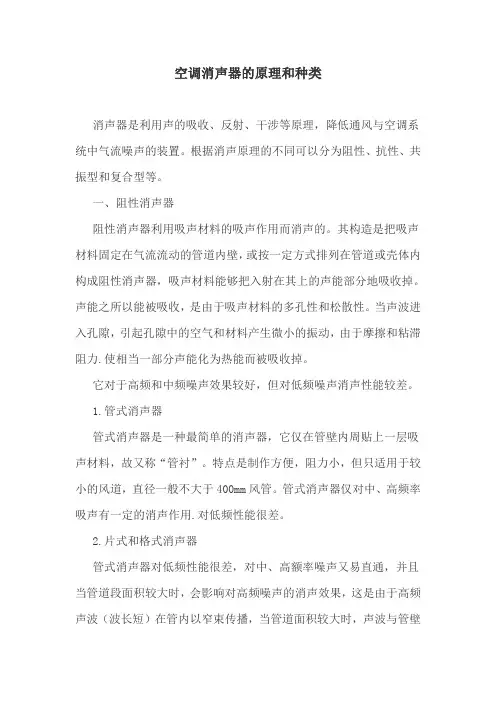

空调消声器的原理和种类消声器是利用声的吸收、反射、干涉等原理，降低通风与空调系统中气流噪声的装置。

根据消声原理的不同可以分为阻性、抗性、共振型和复合型等。

一、阻性消声器阻性消声器利用吸声材料的吸声作用而消声的。

其构造是把吸声材料固定在气流流动的管道内壁，或按一定方式排列在管道或壳体内构成阻性消声器，吸声材料能够把入射在其上的声能部分地吸收掉。

声能之所以能被吸收，是由于吸声材料的多孔性和松散性。

当声波进入孔隙，引起孔隙中的空气和材料产生微小的振动，由于摩擦和粘滞阻力.使相当一部分声能化为热能而被吸收掉。

它对于高频和中频噪声效果较好，但对低频噪声消声性能较差。

1.管式消声器管式消声器是一种最简单的消声器，它仅在管壁内周贴上一层吸声材料，故又称“管衬”。

特点是制作方便，阻力小，但只适用于较小的风道，直径一般不大于400mm风管。

管式消声器仅对中、高频率吸声有一定的消声作用.对低频性能很差。

2.片式和格式消声器管式消声器对低频性能很差，对中、高额率噪声又易直通，并且当管道段面积较大时，会影响对高频噪声的消声效果，这是由于高频声波（波长短）在管内以窄束传播，当管道面积较大时，声波与管壁吸声材料接触减少，从而使高频声的消声量减少，因此对断面较大的风管可将断面分成几个格子，这就是片式及格式消声器。

片式消声器应用广泛，构造简单，格式消声器要保证有效断面积不小于风道断面，因而体积较大，每格的尺寸宜控制在200mm×200mm左右。

片式消声器的片间距一般在100~200mm的范围内，片间距增大时，消声量会相应地下降。

二、共振型消声器吸声材料通常对低频噪声的吸收能力很低，单靠增加吸声材料的厚度来提高吸声效果并不经济，为了改善低频噪声的吸声效果，通常采用共振型消声器。

共振型消声器的形式是利用管道开孔与共振腔相连接，利用小孔处的空气柱和空腔内的空气构成了弹性共振系统，当外界噪声频率和此共振系统的固有频率相同时，小孔中的空气柱发生共振并与孔壁发生剧烈摩擦，摩擦可以消耗声能，从而达到消声的目的。

消声器工作原理
消声器是一种用于减少噪音的装置，它可以通过消除声音的传播路径，降低声音的强度。

消声器的工作原理主要有以下几种：
1.反射型消声器：这种消声器利用材料表面的反射特性，将声
波反射回原始方向。

通过使用多层吸音材料，可以实现声波的反射、折射和散射，从而减少噪音的传播。

2.吸声型消声器：吸声型消声器主要利用吸音材料吸收声波的
能量来减少噪音。

吸声材料通常是多孔的材料，它能够将声音能量转化为微小的热能或机械振动，从而使声波能量得到耗散。

3.干扰型消声器：这种消声器利用二次噪声和原始噪声之间的
相消干涉来减少噪音。

它通常由两个或多个同频率的声源组成，它们的声波相位存在180°的差异，当它们叠加在一起时，会
发生相消干涉，从而减少噪音。

4.反相消声器：反相消声器是一种主动噪音控制技术，它通过
探测原始噪音并产生与之相位相反的声波，从而在特定区域内减少噪音。

它通常包括一个麦克风用于检测噪音、一个信号处理单元用于分析和处理信号，以及一个扬声器用于发射反相声波。

消声器可以应用于各种领域，例如汽车排气、工业设备、航空航天等，在减少噪音污染和改善工作环境方面起到了重要作用。

不同类型的消声器在不同的场合中具有不同的优缺点，因此在选择消声器时需要根据具体需求进行合理选择。
