贴片机结构及原理分析

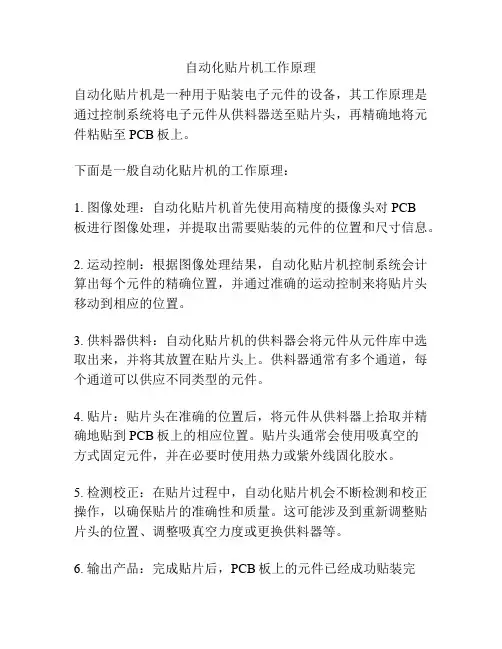

自动化贴片机工作原理
自动化贴片机是一种用于贴装电子元件的设备，其工作原理是通过控制系统将电子元件从供料器送至贴片头，再精确地将元件粘贴至PCB板上。

下面是一般自动化贴片机的工作原理：
1. 图像处理：自动化贴片机首先使用高精度的摄像头对PCB
板进行图像处理，并提取出需要贴装的元件的位置和尺寸信息。

2. 运动控制：根据图像处理结果，自动化贴片机控制系统会计算出每个元件的精确位置，并通过准确的运动控制来将贴片头移动到相应的位置。

3. 供料器供料：自动化贴片机的供料器会将元件从元件库中选取出来，并将其放置在贴片头上。

供料器通常有多个通道，每个通道可以供应不同类型的元件。

4. 贴片：贴片头在准确的位置后，将元件从供料器上拾取并精确地贴到PCB板上的相应位置。

贴片头通常会使用吸真空的
方式固定元件，并在必要时使用热力或紫外线固化胶水。

5. 检测校正：在贴片过程中，自动化贴片机会不断检测和校正操作，以确保贴片的准确性和质量。

这可能涉及到重新调整贴片头的位置、调整吸真空力度或更换供料器等。

6. 输出产品：完成贴片后，PCB板上的元件已经成功贴装完
成。

将贴片后的产品从贴片机上取下，准备进一步的焊接和组装工艺。

需要注意的是，不同型号的自动化贴片机可能会有一些细微的差别，但基本的工作原理是类似的。

此外，自动化贴片机的工作速度、精度和适用的元件尺寸范围等也会因具体的设备而有所不同。

贴片机的技术和原理贴片机是一种用于电子产品生产中的自动化设备，其主要功能是将电子元器件精确地贴装在电路板上。

贴片机的技术和原理涉及到多个方面，包括机械结构、图像处理、自动控制等。

一、机械结构贴片机的机械结构是实现元器件精确贴装的基础。

通常，贴片机由进料装置、传送装置、贴装头、图像识别系统和控制系统等组成。

1. 进料装置：进料装置用于将元器件从供料器中取出并送入传送装置。

常见的进料装置有震盘供料器和带轮供料器等。

2. 传送装置：传送装置用于将元器件从进料装置运送到贴装头的位置。

传送装置通常采用传送带或者线性导轨等方式。

3. 贴装头：贴装头是贴片机的核心部件，负责将元器件精确地贴装在电路板上。

贴装头通常包括吸嘴、吸嘴更换装置和吸嘴控制装置等。

4. 图像识别系统：图像识别系统用于对电路板上的位置标记或图案进行识别，以确定元器件的贴装位置。

常见的图像识别技术包括CCD摄像头和光源等。

5. 控制系统：控制系统是贴片机的核心，用于控制整个贴装过程。

控制系统通常包括运动控制、图像处理和数据处理等模块。

二、图像处理贴片机的图像处理技术主要用于元器件的识别和定位。

在贴装过程中，贴片机通过拍摄电路板上的位置标记或图案，利用图像处理算法来识别元器件的贴装位置。

1. 图像采集：贴片机通过CCD摄像头对电路板进行图像采集。

采集到的图像包含了电路板上的位置标记和图案等信息。

2. 图像预处理：图像预处理是对采集到的图像进行预处理，以提高后续图像处理的准确性和效率。

常见的图像预处理技术包括灰度化、二值化、滤波和边缘检测等。

3. 特征提取：特征提取是图像处理的关键步骤，通过对图像进行特征提取，可以确定元器件的贴装位置。

常见的特征提取技术包括边缘检测、角点检测和模板匹配等。

4. 定位算法：定位算法是根据特征提取的结果，对元器件的贴装位置进行计算。

常见的定位算法包括模板匹配算法、最小二乘法和神经网络等。

三、自动控制贴片机的自动控制技术用于实现贴装过程的自动化。

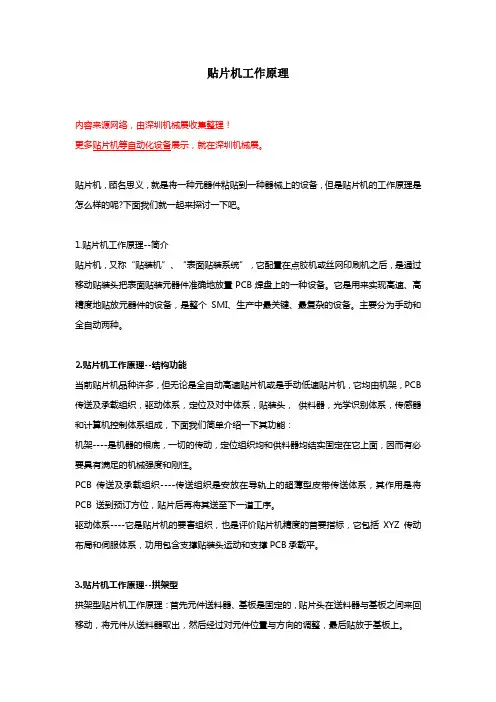

贴片机工作原理内容来源网络，由深圳机械展收集整理！更多贴片机等自动化设备展示，就在深圳机械展。

贴片机，顾名思义，就是将一种元器件粘贴到一种器械上的设备，但是贴片机的工作原理是怎么样的呢?下面我们就一起来探讨一下吧。

1.贴片机工作原理--简介贴片机，又称“贴装机”、“表面贴装系统”，它配置在点胶机或丝网印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。

它是用来实现高速、高精度地贴放元器件的设备，是整个SMI、生产中最关键、最复杂的设备。

主要分为手动和全自动两种。

2.贴片机工作原理--结构功能当前贴片机品种许多，但无论是全自动高速贴片机或是手动低速贴片机，它均由机架，PCB 传送及承载组织，驱动体系，定位及对中体系，贴装头，供料器，光学识别体系，传感器和计算机控制体系组成，下面我们简单介绍一下其功能：机架----是机器的根底，一切的传动，定位组织均和供料器均结实固定在它上面，因而有必要具有满足的机械强度和刚性。

PCB 传送及承载组织----传送组织是安放在导轨上的超薄型皮带传送体系，其作用是将PCB 送到预订方位，贴片后再将其送至下一道工序。

驱动体系----它是贴片机的要害组织，也是评价贴片机精度的首要指标，它包括XYZ传动布局和伺服体系，功用包含支撑贴装头运动和支撑PCB承载平。

3.贴片机工作原理--拱架型拱架型贴片机工作原理：首先元件送料器、基板是固定的，贴片头在送料器与基板之间来回移动，将元件从送料器取出，然后经过对元件位置与方向的调整，最后贴放于基板上。

这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。

适于中小批量生产，也可多台机组合用于大批量生产。

4.贴片机工作原理--转塔型转塔型贴片机工作原理：如下图所示，元件送料器放于一个单坐标移动的料车上，基板放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。

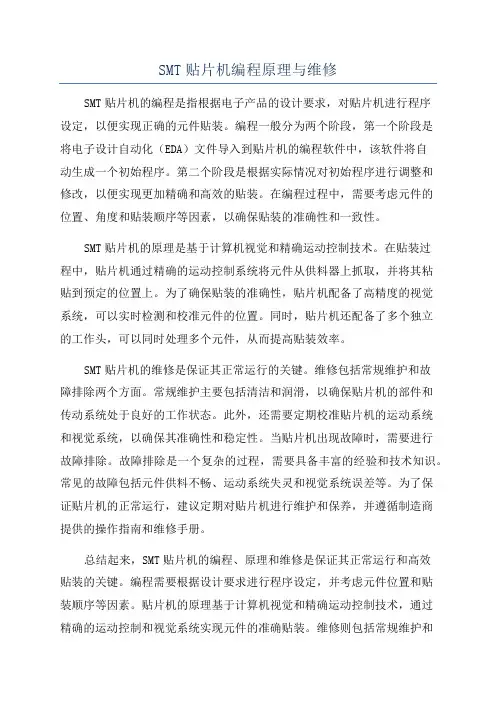

SMT贴片机编程原理与维修SMT贴片机的编程是指根据电子产品的设计要求，对贴片机进行程序设定，以便实现正确的元件贴装。

编程一般分为两个阶段，第一个阶段是将电子设计自动化（EDA）文件导入到贴片机的编程软件中，该软件将自动生成一个初始程序。

第二个阶段是根据实际情况对初始程序进行调整和修改，以便实现更加精确和高效的贴装。

在编程过程中，需要考虑元件的位置、角度和贴装顺序等因素，以确保贴装的准确性和一致性。

SMT贴片机的原理是基于计算机视觉和精确运动控制技术。

在贴装过程中，贴片机通过精确的运动控制系统将元件从供料器上抓取，并将其粘贴到预定的位置上。

为了确保贴装的准确性，贴片机配备了高精度的视觉系统，可以实时检测和校准元件的位置。

同时，贴片机还配备了多个独立的工作头，可以同时处理多个元件，从而提高贴装效率。

SMT贴片机的维修是保证其正常运行的关键。

维修包括常规维护和故障排除两个方面。

常规维护主要包括清洁和润滑，以确保贴片机的部件和传动系统处于良好的工作状态。

此外，还需要定期校准贴片机的运动系统和视觉系统，以确保其准确性和稳定性。

当贴片机出现故障时，需要进行故障排除。

故障排除是一个复杂的过程，需要具备丰富的经验和技术知识。

常见的故障包括元件供料不畅、运动系统失灵和视觉系统误差等。

为了保证贴片机的正常运行，建议定期对贴片机进行维护和保养，并遵循制造商提供的操作指南和维修手册。

总结起来，SMT贴片机的编程、原理和维修是保证其正常运行和高效贴装的关键。

编程需要根据设计要求进行程序设定，并考虑元件位置和贴装顺序等因素。

贴片机的原理基于计算机视觉和精确运动控制技术，通过精确的运动控制和视觉系统实现元件的准确贴装。

维修则包括常规维护和故障排除，需要定期清洁、润滑和校准，以及解决常见故障和问题。

只有对贴片机进行正确的编程、保养和维修，才能确保其正常运行和高效贴装。

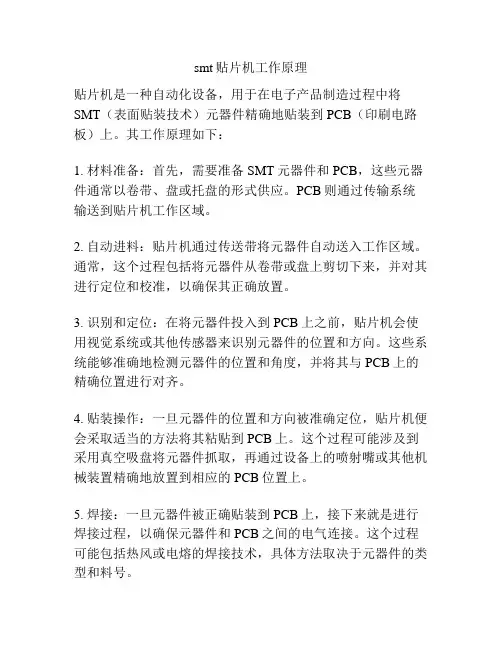

smt贴片机工作原理
贴片机是一种自动化设备，用于在电子产品制造过程中将SMT（表面贴装技术）元器件精确地贴装到PCB（印刷电路板）上。

其工作原理如下：
1. 材料准备：首先，需要准备SMT元器件和PCB，这些元器件通常以卷带、盘或托盘的形式供应。

PCB则通过传输系统输送到贴片机工作区域。

2. 自动进料：贴片机通过传送带将元器件自动送入工作区域。

通常，这个过程包括将元器件从卷带或盘上剪切下来，并对其进行定位和校准，以确保其正确放置。

3. 识别和定位：在将元器件投入到PCB上之前，贴片机会使用视觉系统或其他传感器来识别元器件的位置和方向。

这些系统能够准确地检测元器件的位置和角度，并将其与PCB上的精确位置进行对齐。

4. 贴装操作：一旦元器件的位置和方向被准确定位，贴片机便会采取适当的方法将其粘贴到PCB上。

这个过程可能涉及到采用真空吸盘将元器件抓取，再通过设备上的喷射嘴或其他机械装置精确地放置到相应的PCB位置上。

5. 焊接：一旦元器件被正确贴装到PCB上，接下来就是进行焊接过程，以确保元器件和PCB之间的电气连接。

这个过程可能包括热风或电熔的焊接技术，具体方法取决于元器件的类型和料号。

6. 检验和修复：完成焊接后，PCB会经过各种检查和测试设备来确保元器件的贴装质量。

如果检测到任何错误或缺陷，可以在此阶段进行修复或重新贴装。

通过这样的自动化工作流程，贴片机能够高效地实现大规模的SMT元器件贴装，大大提高了电子产品制造的生产效率和贴装质量。

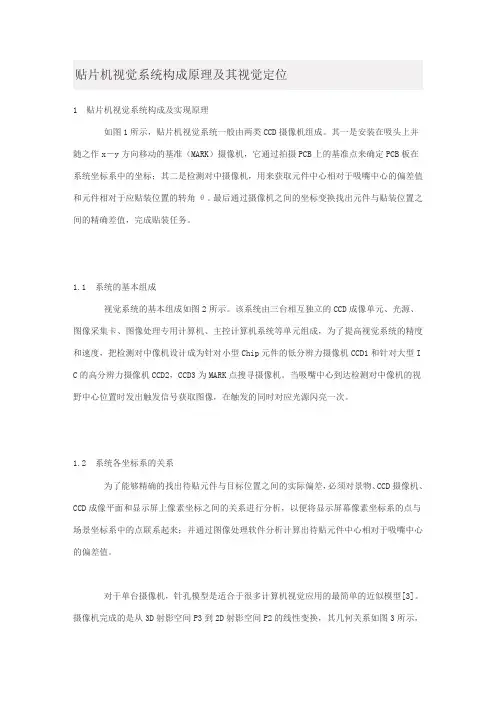

贴片机视觉系统构成原理及其视觉定位1 贴片机视觉系统构成及实现原理如图1所示，贴片机视觉系统一般由两类CCD摄像机组成。

其一是安装在吸头上并随之作x－y方向移动的基准（MARK）摄像机，它通过拍摄PCB上的基准点来确定PCB板在系统坐标系中的坐标；其二是检测对中摄像机，用来获取元件中心相对于吸嘴中心的偏差值和元件相对于应贴装位置的转角θ。

最后通过摄像机之间的坐标变换找出元件与贴装位置之间的精确差值，完成贴装任务。

1.1 系统的基本组成视觉系统的基本组成如图2所示。

该系统由三台相互独立的CCD成像单元、光源、图像采集卡、图像处理专用计算机、主控计算机系统等单元组成，为了提高视觉系统的精度和速度，把检测对中像机设计成为针对小型Chip元件的低分辨力摄像机CCD1和针对大型I C的高分辨力摄像机CCD2，CCD3为MARK点搜寻摄像机。

当吸嘴中心到达检测对中像机的视野中心位置时发出触发信号获取图像，在触发的同时对应光源闪亮一次。

1.2 系统各坐标系的关系为了能够精确的找出待贴元件与目标位置之间的实际偏差，必须对景物、CCD摄像机、CCD成像平面和显示屏上像素坐标之间的关系进行分析，以便将显示屏幕像素坐标系的点与场景坐标系中的点联系起来；并通过图像处理软件分析计算出待贴元件中心相对于吸嘴中心的偏差值。

对于单台摄像机，针孔模型是适合于很多计算机视觉应用的最简单的近似模型[3]。

摄像机完成的是从3D射影空间P3到2D射影空间P2的线性变换，其几何关系如图3所示，为便于进一步解释，定义如下4个坐标系统：（1）欧氏场景坐标系（下标为w）：原点在OW，点X和U用场景坐标系来表示。

（2）欧氏摄像机坐标系（下标为c），原点在焦点C＝Oc，坐标轴Zc与光轴重合并指向图像平面外。

在场景坐标系和摄像机坐标系之间存在着唯一的关系，可以通过一个平移t和一个旋转R构成的欧氏变换将场景坐标系转化为摄像机坐标。

其关系如式（1）所示：（3）欧氏图像坐标系（下标为i），坐标轴与摄像机坐标系一致，Xi和Yi位于图像平面上，Oi像素坐标系的坐标为（xp0，yp0）。

贴片机工作原理
贴片机是一种用于电子元件表面粘贴的设备，它在电子制造业中扮演着非常重要的角色。

贴片机的工作原理主要包括元件供料、视觉识别、贴附和焊接等几个方面。

首先，元件供料是贴片机工作原理的第一步。

在贴片机的工作过程中，元件需要从供料器中取出并输送到贴片位置。

供料器通常采用震盘、真空吸嘴等方式，通过震动或者真空吸力将元件吸附并输送到贴片机的工作台上。

其次，视觉识别是贴片机工作原理的关键环节之一。

在元件供料后，贴片机会利用视觉系统对元件进行识别和定位。

通过高精度的摄像头和图像处理算法，贴片机可以准确地识别元件的位置、方向和大小，确保元件能够被准确地贴附到PCB 板上。

接下来是贴附过程。

一旦元件被准确定位，贴片机会利用精密的机械结构将元件粘贴到PCB板的指定位置上。

这个过程需要高速、高精度的运动控制系统来确保元件的精准贴附，同时还需要考虑到元件的尺寸、形状和重量等因素，以避免在贴附过程中对元件造成损坏。

最后，焊接是贴片机工作原理的最后一步。

在元件贴附完成后，贴片机会将PCB板输送到焊接区域，通过热风或者红外加热等方式对元件进行焊接，将元件与PCB板牢固地连接在一起。

总的来说，贴片机通过元件供料、视觉识别、贴附和焊接等步骤，实现了对电子元件的自动化粘贴和焊接，大大提高了电子制造的效率和质量。

贴片机的工作原理虽然复杂，但在实际应用中为电子制造业带来了巨大的便利和效益。

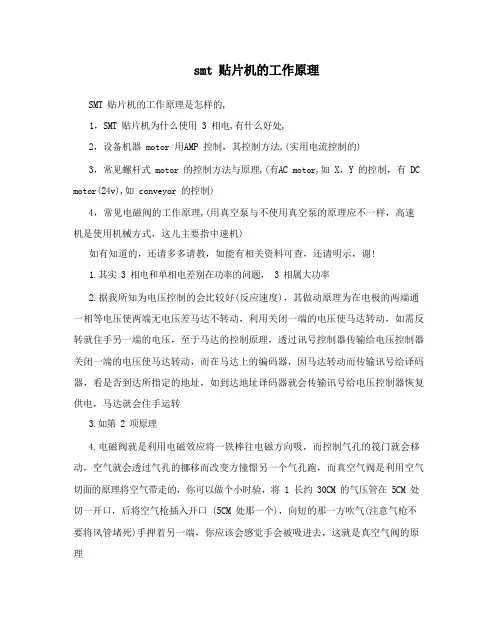

SMT 贴片机的工作原理是怎样的,1，SMT 贴片机为什么使用 3 相电,有什么好处,2，设备机器 motor 用AMP 控制，其控制方法,(实用电流控制的)3，常见螺杆式 motor 的控制方法与原理,(有AC motor,如 X，Y 的控制，有 DC motor(24v),如 conveyor 的控制)4，常见电磁阀的工作原理,(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机)如有知道的，还请多多请教，如能有相关资料可查，还请明示，谢!1.其实 3 相电和单相电差别在功率的问题， 3 相属大功率2.据我所知为电压控制的会比较好(反应速度)，其做动原理为在电极的两端通一相等电压使两端无电压差马达不转动，利用关闭一端的电压使马达转动，如需反转就住手另一端的电压，至于马达的控制原理，透过讯号控制器传输给电压控制器关闭一端的电压使马达转动，而在马达上的编码器，因马达转动而传输讯号给译码器，看是否到达所指定的地址，如到达地址译码器就会传输讯号给电压控制器恢复供电，马达就会住手运转3.如第 2 项原理4.电磁阀就是利用电磁效应将一铁棒往电磁方向吸，而控制气孔的筏门就会移动，空气就会透过气孔的挪移而改变方憧憬另一个气孔跑，而真空气阀是利用空气切面的原理将空气带走的，你可以做个小时验，将 1 长约 30CM 的气压管在 5CM 处切一开口，后将空气枪插入开口 (5CM 处那一个)，向短的那一方吹气(注意气枪不要将风管堵死)手押着另一端，你应该会感觉手会被吸进去，这就是真空气阀的原理常见电磁阀的工作原理,(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机) ...。

在 SMT 中，普通电磁阀都是靠电磁芯杆直接驱动换向阀芯的，有单向和双向阀之分(单向的是一个线圈的，双向就是两个线圈的了，外型上可分辨出)。

还有一种叫着真空电磁阀的，其动作原理同普通电磁阀，但其密封结构与普通电磁阀恰恰相反。

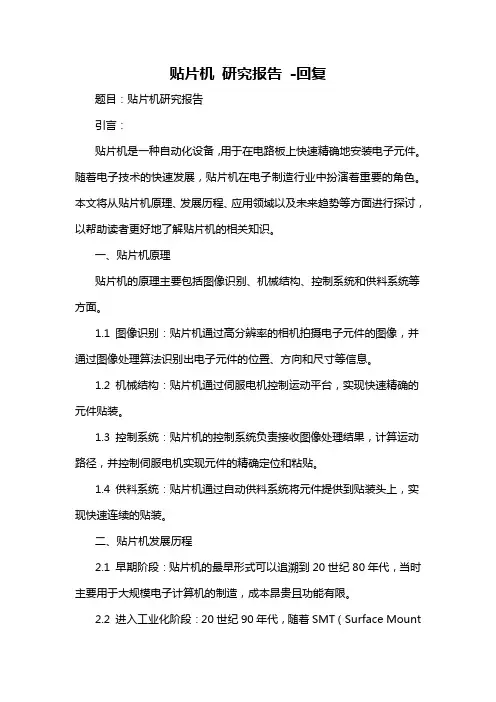

贴片机研究报告-回复题目：贴片机研究报告引言：贴片机是一种自动化设备，用于在电路板上快速精确地安装电子元件。

随着电子技术的快速发展，贴片机在电子制造行业中扮演着重要的角色。

本文将从贴片机原理、发展历程、应用领域以及未来趋势等方面进行探讨，以帮助读者更好地了解贴片机的相关知识。

一、贴片机原理贴片机的原理主要包括图像识别、机械结构、控制系统和供料系统等方面。

1.1 图像识别：贴片机通过高分辨率的相机拍摄电子元件的图像，并通过图像处理算法识别出电子元件的位置、方向和尺寸等信息。

1.2 机械结构：贴片机通过伺服电机控制运动平台，实现快速精确的元件贴装。

1.3 控制系统：贴片机的控制系统负责接收图像处理结果，计算运动路径，并控制伺服电机实现元件的精确定位和粘贴。

1.4 供料系统：贴片机通过自动供料系统将元件提供到贴装头上，实现快速连续的贴装。

二、贴片机发展历程2.1 早期阶段：贴片机的最早形式可以追溯到20世纪80年代，当时主要用于大规模电子计算机的制造，成本昂贵且功能有限。

2.2 进入工业化阶段：20世纪90年代，随着SMT（Surface MountTechnology）的发展，贴片机开始在电子制造行业中广泛应用，并逐渐实现了多元化和高速化。

2.3 现代化阶段：随着电子产品的小型化和高集成度需求的增加，贴片机不断升级，功能更加强大，性能更加稳定，能够适应各种复杂的电路板贴装需求。

三、贴片机应用领域3.1 电子制造：贴片机在电子制造行业中起到关键作用，可以实现高速、高精度的电子元件贴装，提高生产效率和产品质量。

3.2 汽车电子：贴片机在汽车电子领域中广泛应用，如车载导航系统、智能驾驶系统、车载音响等。

3.3 通信设备：贴片机用于制造手机、移动通信基站、无线网络设备等。

3.4 家电产品：贴片机在制造家用电器如电视机、洗衣机、冰箱等方面发挥着重要作用。

四、贴片机的未来趋势4.1 精度和速度的提升：贴片机将继续追求更高的贴装精度和速度，以满足电子产品小型化、高集成度和高密度的发展需求。

贴片机工作原理
贴片机是一种用于表面贴装(SMT)的自动化设备，其工作原理
是通过一系列的步骤完成贴装过程。

下面将详细介绍贴片机的工作原理。

首先，贴片机通过上料装置将元器件从料架中取出并供给给下一步的贴装过程。

然后，引导楔形装置帮助定位和固定电路板，以确保准确的贴装位置。

接下来，视觉识别系统会扫描电路板上的参考点或标记，以确定贴装元器件的位置。

这种视觉识别系统通常使用相机和图像处理技术来实现。

一旦确定了元器件的贴装位置，贴片机会在电路板上加一层薄薄的胶水或焊膏，以固定元器件。

然后，贴片机会将元器件从元器件输送装置中取出，并通过定位装置将其准确放置在贴装位置上。

这通常是通过一个移动式的机械臂来实现的。

一旦元器件被放置到贴装位置上，贴片机会通过主动力和贴附力将其压合到电路板上。

这可以通过套管、真空吸或机械臂的动作来实现。

在完成贴装后，贴片机会进行焊接操作，以确保元器件与电路板的稳固连接。

焊接方式可以是热风炉、红外线或波峰焊等。

最后，贴片机会检查贴装的元器件是否正确安装。

这通常通过视觉系统来检测、扫描或摄像来完成。

如果检测到贴装问题，贴片机会自动纠正或标记错误的贴装。

当所有元器件都被正确贴装后，贴片机会将完整的电路板从定位装置上取下，并将其送至下一步的工作流程。

这就是贴片机的工作原理。

通过上述的步骤，贴片机能够高效、准确地完成大批量的电子元器件贴装工作。

2012-06-16 10:30高速贴片机结构与原理摘要：本文介绍安必昂科技推出的AX301/501模组式高速贴片机的基本结构，包括贴装模块、导轨传输及坐标定义等，并简单讲述本系列机型的安全回路和模块化控制电路的基本原理。

关键词：贴装模块元件激光检测吸嘴交换单元安全回路系统控制器AX301/501是由ASSEMBLEON公司推出的一款高速高精度的模组式贴片机。

本文介绍其结构和原理。

其主要结构分为：1.AX501模组式高速贴片机结构1.1、机架（Base）AX-501分为五段，每段可以安装一个喂料小车。

AX301则较AX501少两段，只能安装最多三个喂料小车。

这也是两款机器得名的原由。

喂料小车通过标准化，实现在两款机器上的通用，每个小车可以最多安放22个带式飞达，即AX501最多可以安装8mm带式喂料器110个。

如图1：机架（图2）用于所有控制器、电路板的固定、连接和走线。

当然，导轨、喂料小车和各个贴装模块都装在机架上。

机架上安装在运动部件上的电子电气元件都有加装安全盖，保护其不受损害。

1.2、贴装模块（Placement Robot）如图3，贴装模块分为标准贴装模块（AX STANDARD PLACEMENT ROBOT）和窄贴装模块（AX COMPACT PLACEMENT ROBOT）。

其中，宽模块宽度为20CM,是窄模块的二倍。

所以AX501最多可以安装最多10个标准模块或20个窄模块。

单个贴装模块有四个运动方向，即贴装头在X,Y方向的运动，以及西嘴在Z方向Rz方向的运动。

其中，Y方向移动通过每个贴装模块上自带的电机驱动，在丝杠上运动；X方向则使用了线性导轨磁悬浮技术。

所以每个贴装模块都有三个重要部件：1. 线性马达。

控制吸嘴升降、旋转并根据程序给定的力学值吸取贴装元件。

旋转由伺服直接控制，贴装头连接吸嘴的界面加装永磁力，真空和空气压力由气压控制气控制。

2. 检测相机（Board alignment camera）检测相机采用CCD作传感器，装在贴装头下表面。

X-Y 定位系统是评价贴片机精度的主要指标，它包括传动机构和伺服系统;贴片速度的提高意味着X-Y 传动机构运行速度的提高而发热，而滚珠丝杆是主要的热源，其热量的变化会影响贴装精度，最新研制的X-Y 传动系统在导轨内设有冷却系统;在高速贴片机中采用无磨擦线性马达和空气轴承导轨传动，运行速度做得更快。

（此文有深圳市金狮王科技有限公司又称SMT之家所提供）X-Y 伺服系统(定位控制系统)由交流伺服电机驱动，并在传感器及控制系统指挥下实现精确定位，因此传感器的精度起关键作用。

位移传感器有园光栅编码器、磁栅尺和光栅尺。

1. 园光栅编码器园光栅编码器的转动部位上装有两片园光栅，园光栅由玻璃片或透明塑料制成，并在片上镀有明暗相间的放射状铬线，相邻的明暗间距称为一个栅节，整个园周总栅节数为编码器的线脉冲数。

铬线的多少也表示精度的高低。

其中一片光栅固定在转动部位作指标光栅，另一片则随转动轴同眇运动并用来计数，因此指标光栅与转动光栅组成一对扫描系统，相当于计数传感器。

园光栅编码器装在伺服电机中，它可测出转动件的位置、角度及角加速度，它可以将这些物理量转换为电信号舆给控制系统。

编码器能记录丝杆的放置数并将信息反馈给比较器，直至符合被线性量。

该系统抗干扰性强，测量精度取决于编码器中光栅盘上的光栅数及溢珠丝杆导轨的精度。

2.磁栅尺由磁栅尺和磁头检测电路组成，利用电磁特性和录磁原理对位移进行测量。

磁栅尺是在非导磁性标尺基础上采用化学涂覆或电镀工艺在非磁性标尺上沉积一层磁性膜(一般10～20um)在磁性膜上录制代表一定年度具有一定波长的方波或正弦波磁轨迹信号。

磁头在磁栅尺上移动和读取磁恪，并转变成电信号输入到控制电路，最终控制AC伺服电机的运行。

磁栅尺的优点是制造简单、安装方便、稳定性高、量程范围大，测量精度高达1～5um，贴片精度一般在0.02mm。

3.光栅尺由光栅尺、光栅读数头与检测电路组成。

光栅尺是在透明下班或金属镜面上真空沉积镀膜，利用光刻技术制作均匀密集条纹(每毫米100～300 条)，条纹距离相等且平等。

贴片机原理贴片机是一种用于电子元器件贴装的自动化设备，广泛应用于电子制造行业。

它的工作原理是通过精密的机械结构和先进的控制系统，将电子元器件从供料器上取下并精确地贴装到印刷电路板上。

一、供料系统贴片机的供料系统是实现元器件供给的重要部分。

它通常由供料器、传送带和传输机构组成。

供料器用于存放元器件，传送带将元器件从供料器上取下并送到传输机构上。

传输机构负责将元器件传送到贴装位置。

二、视觉系统贴片机的视觉系统起到了非常重要的作用。

它通过摄像头和图像处理软件，对印刷电路板上的贴装位置进行检测和校准。

视觉系统能够识别元器件的位置、方向和偏移量，并根据预设的贴装规则进行调整，确保贴装的精度和准确性。

三、贴装头贴装机上的贴装头是实现贴装动作的关键部件。

它通常由吸嘴和吸嘴更换机构组成。

贴装头通过吸嘴将元器件从传输机构上吸取，并精确地放置到印刷电路板上的目标位置。

吸嘴更换机构能够根据不同尺寸和形状的元器件，自动更换吸嘴，以适应不同的贴装需求。

四、精确定位系统贴片机的精确定位系统用于保证贴装的精度和稳定性。

它通常由定位针、定位孔和定位标志等组成。

定位针用于确定印刷电路板的位置，定位孔和定位标志用于确定元器件的位置和方向。

通过精确的定位，贴片机能够实现高精度的贴装操作。

五、控制系统贴片机的控制系统是整个设备的核心。

它由计算机控制器、运动控制卡和传感器等组成。

计算机控制器负责整体的控制和调度，运动控制卡负责控制贴装头和传送带的运动，传感器用于检测贴装过程中的状态和异常情况。

通过精确的控制，贴片机能够实现高效、稳定的贴装操作。

六、贴装过程贴片机的贴装过程通常包括以下几个步骤：1. 元器件供给：贴片机从供料器上取下元器件，并将其送到传输机构上。

2. 视觉检测：贴片机通过视觉系统对印刷电路板上的贴装位置进行检测和校准。

3. 定位和对位：贴片机通过精确定位系统将元器件准确定位，并与印刷电路板进行对位。

4. 吸取和贴装：贴片机通过贴装头的吸嘴，将元器件从传输机构上吸取，并精确地放置到印刷电路板上的目标位置。

银胶贴片机工作原理
嘿，朋友们！今天咱来聊聊银胶贴片机的工作原理，这玩意儿可神奇啦！
你看啊，银胶贴片机就像是一个超级有耐心的小工匠。

它的任务呢，就是把那些小小的电子元件，稳稳地贴到电路板上去。

这就好比我们小时候玩拼图，要把每一块都放对地方。

它工作起来可有一套啦！首先，它有一双“锐利的眼睛”，能够精准地识别出那些电子元件和电路板上的位置。

这可不是一般的厉害呀，就好像它长了一双火眼金睛，任何细微的地方都逃不过它的法眼。

然后呢，它还有一双“灵巧的手”，能把元件准确地抓取起来。

这双手啊，可稳当了，绝不会手抖一下把元件弄掉或者放错地方。

就跟咱包饺子的时候，稳稳地把馅放到皮中间一样。

当元件被抓取起来后，银胶贴片机就会带着它，像个小心翼翼的快递员一样，准确无误地送到电路板上该去的位置。

这一路上啊，可不能有丝毫差错，不然整个电路可能就出问题啦。

而且啊，银胶贴片机工作的速度还超快！就像一阵风似的，刷刷刷地就把好多元件都贴好了。

你说神奇不神奇？
你想想看，如果让我们自己用手去贴这些元件，那得贴到啥时候呀，还不一定能贴得那么准呢！可银胶贴片机就能轻松做到，这就是科技的力量呀！
它就像是一个不知疲倦的小劳模，一直在那里默默地工作着。

不管是白天还是黑夜，只要有需要，它就会立刻行动起来。

说真的，银胶贴片机真的是电子制造业里的大功臣啊！没有它，那些复杂的电子产品怎么能那么快地生产出来呢？我们现在能用上各种各样的智能设备，它可是功不可没呀！
所以啊，朋友们，当你拿着手机、玩着电脑的时候，可别忘了在背后默默工作的银胶贴片机哦！它虽然不声不响，但却为我们的生活带来了巨大的便利。

难道不是吗？。
