高速钢刀具淬火后的金相检验

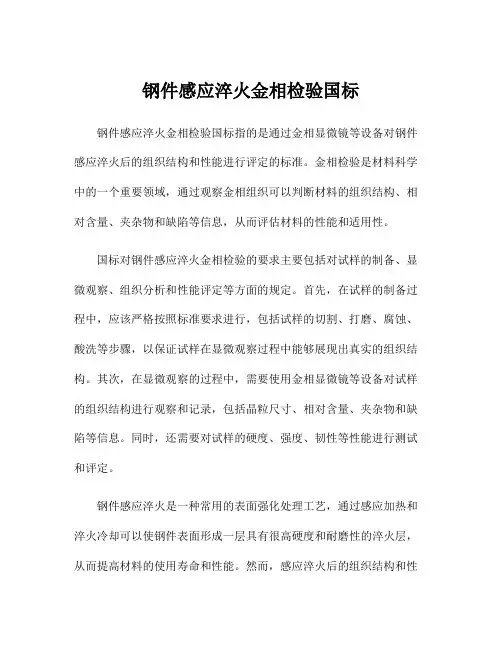

钢件感应淬火金相检验国标钢件感应淬火金相检验国标指的是通过金相显微镜等设备对钢件感应淬火后的组织结构和性能进行评定的标准。

金相检验是材料科学中的一个重要领域，通过观察金相组织可以判断材料的组织结构、相对含量、夹杂物和缺陷等信息，从而评估材料的性能和适用性。

国标对钢件感应淬火金相检验的要求主要包括对试样的制备、显微观察、组织分析和性能评定等方面的规定。

首先，在试样的制备过程中，应该严格按照标准要求进行，包括试样的切割、打磨、腐蚀、酸洗等步骤，以保证试样在显微观察过程中能够展现出真实的组织结构。

其次，在显微观察的过程中，需要使用金相显微镜等设备对试样的组织结构进行观察和记录，包括晶粒尺寸、相对含量、夹杂物和缺陷等信息。

同时，还需要对试样的硬度、强度、韧性等性能进行测试和评定。

钢件感应淬火是一种常用的表面强化处理工艺，通过感应加热和淬火冷却可以使钢件表面形成一层具有很高硬度和耐磨性的淬火层，从而提高材料的使用寿命和性能。

然而，感应淬火后的组织结构和性能往往受到很多影响因素的影响，因此需要进行金相检验来评定其质量和适用性。

钢件感应淬火金相检验国标的制定，对于保证钢件感应淬火后的质量和性能具有重要意义。

通过对试样的制备、显微观察和性能评定等方面进行规范，可以有效地提高金相检验的准确性和可靠性，从而保证了材料的质量和安全性。

同时，国标的制定也为使用单位和生产企业提供了明确的指导，使其能够更加方便地进行金相检验，从而及时发现和解决可能存在的质量问题。

钢件感应淬火金相检验国标的实施，需要相关部门和企业共同努力，密切配合。

相关部门应当加强对国标的宣传和贯彻执行，推动金相检验工作的规范化和专业化发展。

企业应当加强对国标的学习和理解，建立完善的金相检验体系和技术队伍，提高金相检验的水平和能力。

只有这样，才能有效提高钢件感应淬火金相检验的水平，保证感应淬火后钢件的质量和使用安全。

总之，钢件感应淬火金相检验国标的制定和实施对于保证钢件感应淬火后的组织结构和性能具有重要意义。

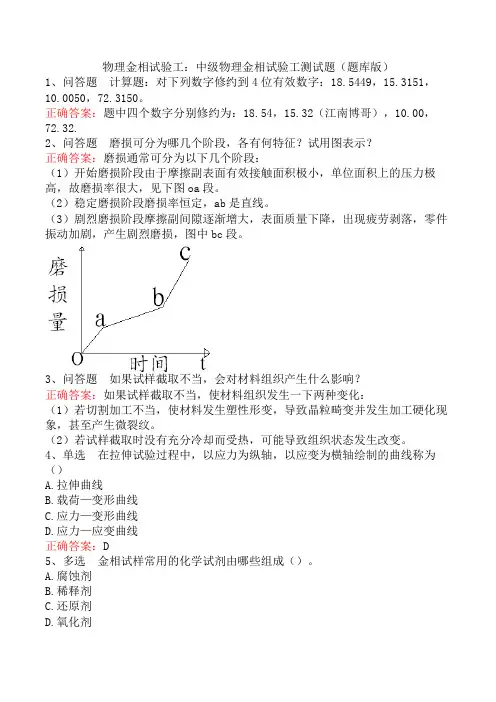

物理金相试验工：中级物理金相试验工测试题（题库版）1、问答题计算题：对下列数字修约到4位有效数字：18.5449，15.3151，10.0050，72.3150。

正确答案：题中四个数字分别修约为：18.54，15.32（江南博哥），10.00，72.32.2、问答题磨损可分为哪几个阶段，各有何特征？试用图表示？正确答案：磨损通常可分为以下几个阶段：（1）开始磨损阶段由于摩擦副表面有效接触面积极小，单位面积上的压力极高，故磨损率很大，见下图oa段。

（2）稳定磨损阶段磨损率恒定，ab是直线。

（3）剧烈磨损阶段摩擦副间隙逐渐增大，表面质量下降，出现疲劳剥落，零件振动加剧，产生剧烈磨损，图中bc段。

3、问答题如果试样截取不当，会对材料组织产生什么影响？正确答案：如果试样截取不当，使材料组织发生一下两种变化：（1）若切割加工不当，使材料发生塑性形变，导致晶粒畸变并发生加工硬化现象，甚至产生微裂纹。

（2）若试样截取时没有充分冷却而受热，可能导致组织状态发生改变。

4、单选在拉伸试验过程中，以应力为纵轴，以应变为横轴绘制的曲线称为（）A.拉伸曲线B.载荷—变形曲线C.应力—变形曲线D.应力—应变曲线正确答案：D5、多选金相试样常用的化学试剂由哪些组成（）。

A.腐蚀剂B.稀释剂C.还原剂D.氧化剂正确答案：A, B, D6、单选低碳钢拉伸曲线上的屈服段常出现锯齿状的屈服齿，这是由造成的（）A.试样安装不良B.机器出现振动C.材料固有性质D.测力盘齿轮有毛病正确答案：C7、单选物质在某一温度区间内，温度升高一度，平均每一厘米长的物质伸长的厘米数称为（）A.线膨胀系数B.体膨胀系数C.平均线膨胀系数D.膨胀系数正确答案：C8、多选影响铸铁的石墨球化程度的因素有（）A.化学成分B.冷却速度C.熔炼条件D.浇注温度正确答案：A, B, C, D9、问答题计算题：已知钢的质量磨损为46mg，黄铜的质量磨损为51.3mg，钢的密度为7.8g/cm³，黄铜的密度为8.7g/cm³，试求体积磨损？并比较哪一种材料耐磨性好？正确答案：钢的体积磨损=钢的质量磨损/密度=46mg/7.8g/cm³=0.0059cm³黄铜的体积磨损=黄铜的质量磨损/密度=51.36mg/8.7g/cm³=0.0059cm³相当10、多选疲劳断口一般可分为（）。

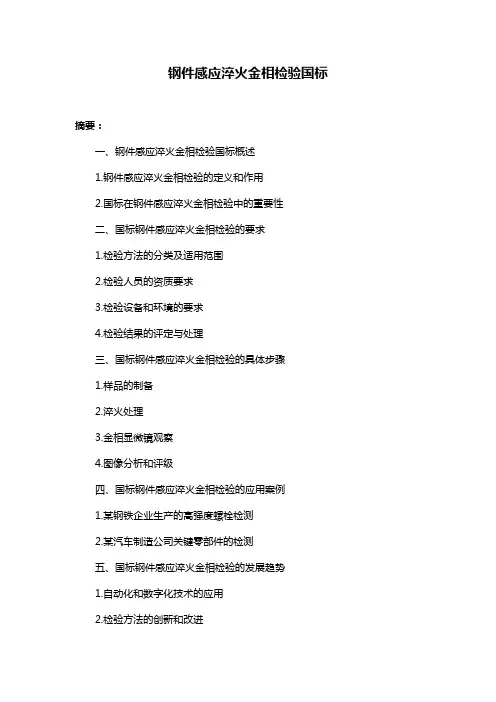

钢件感应淬火金相检验国标摘要：一、钢件感应淬火金相检验国标概述1.钢件感应淬火金相检验的定义和作用2.国标在钢件感应淬火金相检验中的重要性二、国标钢件感应淬火金相检验的要求1.检验方法的分类及适用范围2.检验人员的资质要求3.检验设备和环境的要求4.检验结果的评定与处理三、国标钢件感应淬火金相检验的具体步骤1.样品的制备2.淬火处理3.金相显微镜观察4.图像分析和评级四、国标钢件感应淬火金相检验的应用案例1.某钢铁企业生产的高强度螺栓检测2.某汽车制造公司关键零部件的检测五、国标钢件感应淬火金相检验的发展趋势1.自动化和数字化技术的应用2.检验方法的创新和改进3.行业标准的不断完善和更新正文：钢件感应淬火金相检验国标是对钢件感应淬火金相检验方法、要求和流程的规范和规定。

在钢铁行业、汽车制造、航空航天等领域，钢件感应淬火金相检验是保证产品质量、提高使用寿命和安全性能的重要手段。

国标对于指导企业进行钢件感应淬火金相检验具有重要的参考价值。

根据国标，钢件感应淬火金相检验应遵循以下要求：1.检验方法的分类及适用范围：根据钢件的材质、用途、工艺特点等，选择适用的检验方法。

常用的方法有光学显微镜法、扫描电子显微镜法、X 射线衍射法等。

2.检验人员的资质要求：检验人员应具备相应的专业知识和技能，并经过严格的培训和考核，取得检验资格证书。

3.检验设备和环境的要求：检验设备应满足精度、分辨率等要求，并定期进行校准和维护。

检验环境应具备一定的温度、湿度、洁净度等条件，以保证检验结果的准确性。

4.检验结果的评定与处理：根据检验结果，对钢件的质量进行评定，对不合格品进行及时处理，确保产品的质量和安全。

在具体操作中，钢件感应淬火金相检验分为样品制备、淬火处理、金相显微镜观察和图像分析评级等步骤。

通过对样品的观察和分析，可以判断钢件感应淬火的质量，从而为产品质量提供有力保障。

国标钢件感应淬火金相检验在实际应用中发挥了重要作用。

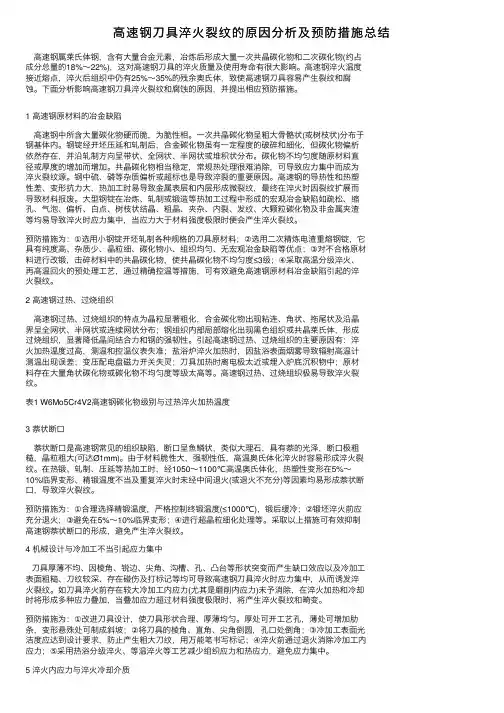

⾼速钢⼑具淬⽕裂纹的原因分析及预防措施总结⾼速钢属莱⽒体钢，含有⼤量合⾦元素，冶炼后形成⼤量⼀次共晶碳化物和⼆次碳化物(约占成分总量的18%～22%)，这对⾼速钢⼑具的淬⽕质量及使⽤寿命有很⼤影响。

⾼速钢淬⽕温度接近熔点，淬⽕后组织中仍有25%～35%的残余奥⽒体，致使⾼速钢⼑具容易产⽣裂纹和腐蚀。

下⾯分析影响⾼速钢⼑具淬⽕裂纹和腐蚀的原因，并提出相应预防措施。

1 ⾼速钢原材料的冶⾦缺陷⾼速钢中所含⼤量碳化物硬⽽脆，为脆性相。

⼀次共晶碳化物呈粗⼤⾻骼状(或树枝状)分布于钢基体内。

钢锭经开坯压延和轧制后，合⾦碳化物虽有⼀定程度的破碎和细化，但碳化物偏析依然存在，并沿轧制⽅向呈带状、全⽹状、半⽹状或堆积状分布。

碳化物不均匀度随原材料直径或厚度的增加⽽增加。

共晶碳化物相当稳定，常规热处理很难消除，可导致应⼒集中⽽成为淬⽕裂纹源。

钢中硫、磷等杂质偏析或超标也是导致淬裂的重要原因。

⾼速钢的导热性和热塑性差、变形抗⼒⼤，热加⼯时易导致⾦属表层和内层形成微裂纹，最终在淬⽕时因裂纹扩展⽽导致材料报废。

⼤型钢锭在冶炼、轧制或锻造等热加⼯过程中形成的宏观冶⾦缺陷如疏松、缩孔、⽓泡、偏析、⽩点、树枝状结晶、粗晶、夹杂、内裂、发纹、⼤颗粒碳化物及⾮⾦属夹渣等均易导致淬⽕时应⼒集中，当应⼒⼤于材料强度极限时便会产⽣淬⽕裂纹。

预防措施为：①选⽤⼩钢锭开坯轧制各种规格的⼑具原材料；②选⽤⼆次精炼电渣重熔钢锭，它具有纯度⾼、杂质少、晶粒细、碳化物⼩、组织均匀、⽆宏观冶⾦缺陷等优点；③对不合格原材料进⾏改锻，击碎材料中的共晶碳化物，使共晶碳化物不均匀度≤3级；④采取⾼温分级淬⽕、再⾼温回⽕的预处理⼯艺，通过精确控温等措施，可有效避免⾼速钢原材料冶⾦缺陷引起的淬⽕裂纹。

2 ⾼速钢过热、过烧组织⾼速钢过热、过烧组织的特点为晶粒显著粗化，合⾦碳化物出现粘连、⾓状、拖尾状及沿晶界呈全⽹状、半⽹状或连续⽹状分布；钢组织内部局部熔化出现⿊⾊组织或共晶莱⽒体，形成过烧组织，显著降低晶间结合⼒和钢的强韧性。

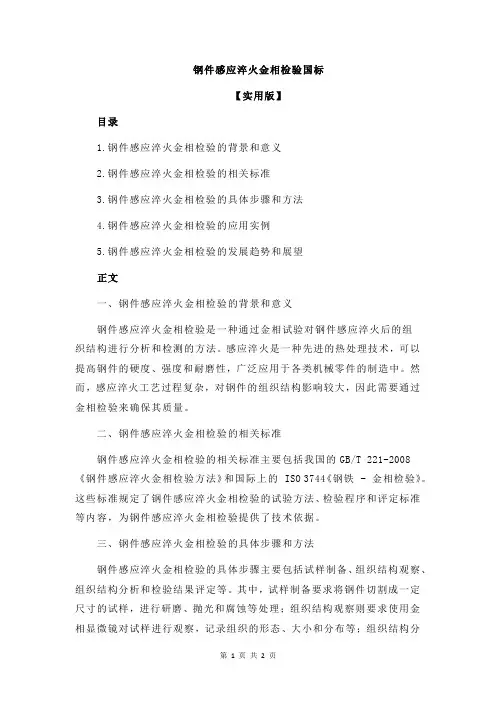

钢件感应淬火金相检验国标【实用版】目录1.钢件感应淬火金相检验的背景和意义2.钢件感应淬火金相检验的相关标准3.钢件感应淬火金相检验的具体步骤和方法4.钢件感应淬火金相检验的应用实例5.钢件感应淬火金相检验的发展趋势和展望正文一、钢件感应淬火金相检验的背景和意义钢件感应淬火金相检验是一种通过金相试验对钢件感应淬火后的组织结构进行分析和检测的方法。

感应淬火是一种先进的热处理技术，可以提高钢件的硬度、强度和耐磨性，广泛应用于各类机械零件的制造中。

然而，感应淬火工艺过程复杂，对钢件的组织结构影响较大，因此需要通过金相检验来确保其质量。

二、钢件感应淬火金相检验的相关标准钢件感应淬火金相检验的相关标准主要包括我国的GB/T 221-2008《钢件感应淬火金相检验方法》和国际上的 ISO 3744《钢铁 - 金相检验》。

这些标准规定了钢件感应淬火金相检验的试验方法、检验程序和评定标准等内容，为钢件感应淬火金相检验提供了技术依据。

三、钢件感应淬火金相检验的具体步骤和方法钢件感应淬火金相检验的具体步骤主要包括试样制备、组织结构观察、组织结构分析和检验结果评定等。

其中，试样制备要求将钢件切割成一定尺寸的试样，进行研磨、抛光和腐蚀等处理；组织结构观察则要求使用金相显微镜对试样进行观察，记录组织的形态、大小和分布等；组织结构分析则需要对观察结果进行分析，判断其是否符合相关标准要求；最后，根据分析结果进行检验结果评定。

四、钢件感应淬火金相检验的应用实例钢件感应淬火金相检验在各类机械零件的制造中发挥着重要作用，例如在汽车、航空、航天等领域的零部件制造中，都需要对钢件进行感应淬火金相检验，以确保其质量。

同时，钢件感应淬火金相检验还可以用于故障分析和产品质量评价等方面。

五、钢件感应淬火金相检验的发展趋势和展望随着感应淬火技术的不断发展和应用，钢件感应淬火金相检验也将面临更多的挑战和机遇。

未来，钢件感应淬火金相检验将朝着自动化、数字化和智能化的方向发展，提高检测效率和准确性。

钢件感应淬火金相检验国标

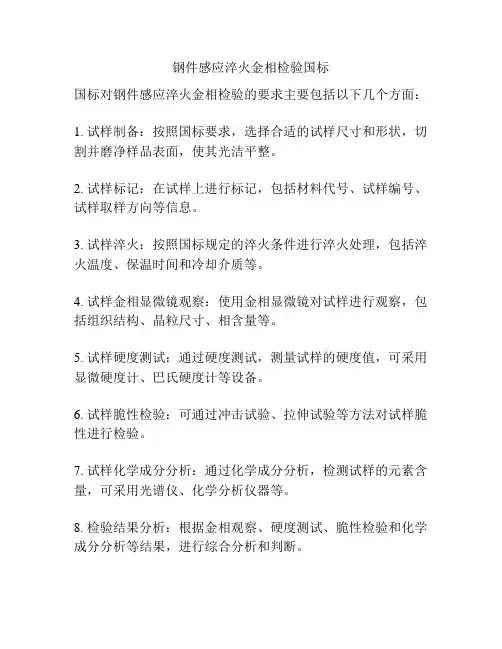

国标对钢件感应淬火金相检验的要求主要包括以下几个方面：
1. 试样制备：按照国标要求，选择合适的试样尺寸和形状，切割并磨净样品表面，使其光洁平整。

2. 试样标记：在试样上进行标记，包括材料代号、试样编号、试样取样方向等信息。

3. 试样淬火：按照国标规定的淬火条件进行淬火处理，包括淬火温度、保温时间和冷却介质等。

4. 试样金相显微镜观察：使用金相显微镜对试样进行观察，包括组织结构、晶粒尺寸、相含量等。

5. 试样硬度测试：通过硬度测试，测量试样的硬度值，可采用显微硬度计、巴氏硬度计等设备。

6. 试样脆性检验：可通过冲击试验、拉伸试验等方法对试样脆性进行检验。

7. 试样化学成分分析：通过化学成分分析，检测试样的元素含量，可采用光谱仪、化学分析仪器等。

8. 检验结果分析：根据金相观察、硬度测试、脆性检验和化学成分分析等结果，进行综合分析和判断。

以上是对钢件感应淬火金相检验国标的一般要求，具体的检验方法和标准可根据具体情况进行选择和执行。

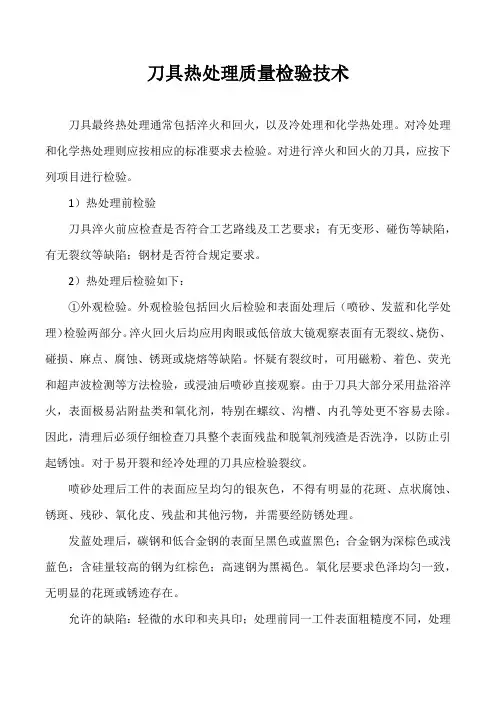

刀具热处理质量检验技术刀具最终热处理通常包括淬火和回火，以及冷处理和化学热处理。

对冷处理和化学热处理则应按相应的标准要求去检验。

对进行淬火和回火的刀具，应按下列项目进行检验。

1）热处理前检验刀具淬火前应检查是否符合工艺路线及工艺要求；有无变形、碰伤等缺陷，有无裂纹等缺陷；钢材是否符合规定要求。

2）热处理后检验如下：①外观检验。

外观检验包括回火后检验和表面处理后（喷砂、发蓝和化学处理）检验两部分。

淬火回火后均应用肉眼或低倍放大镜观察表面有无裂纹、烧伤、碰损、麻点、腐蚀、锈斑或烧熔等缺陷。

怀疑有裂纹时，可用磁粉、着色、荧光和超声波检测等方法检验，或浸油后喷砂直接观察。

由于刀具大部分采用盐浴淬火，表面极易沾附盐类和氧化剂，特别在螺纹、沟槽、内孔等处更不容易去除。

因此，清理后必须仔细检查刀具整个表面残盐和脱氧剂残渣是否洗净，以防止引起锈蚀。

对于易开裂和经冷处理的刀具应检验裂纹。

喷砂处理后工件的表面应呈均匀的银灰色，不得有明显的花斑、点状腐蚀、锈斑、残砂、氧化皮、残盐和其他污物，并需要经防锈处理。

发蓝处理后，碳钢和低合金钢的表面呈黑色或蓝黑色；合金钢为深棕色或浅蓝色；含硅量较高的钢为红棕色；高速钢为黑褐色。

氧化层要求色泽均匀一致，无明显的花斑或锈迹存在。

允许的缺陷：轻微的水印和夹具印；处理前同一工件表面粗糙度不同，处理后色泽允许存在微小差别；摩擦焊点和矫直部分，以及局部淬火的硬化过渡区，允许膜层有点差异；不同材料焊接，允许膜层色泽稍有差别。

不允许的缺陷：膜层划伤或局部无膜、红色或黑色的斑点、不易擦除的挂粉及残留碱液。

将经过发蓝处理、蒸汽处理、氧氮共渗、TiN涂层、镍磷镀层等表面处理的刀具，浸入10%（质量分数）CuSO4水溶液，在规定的时间表面不露铜即为合格。

②变形检验。

热处理变形的刀具，可以通过矫直来达到技术要求，但矫直后应进行去应力退火，使矫直后的变形符合工艺要求，一般其变形量应不大于留磨量的1/2。

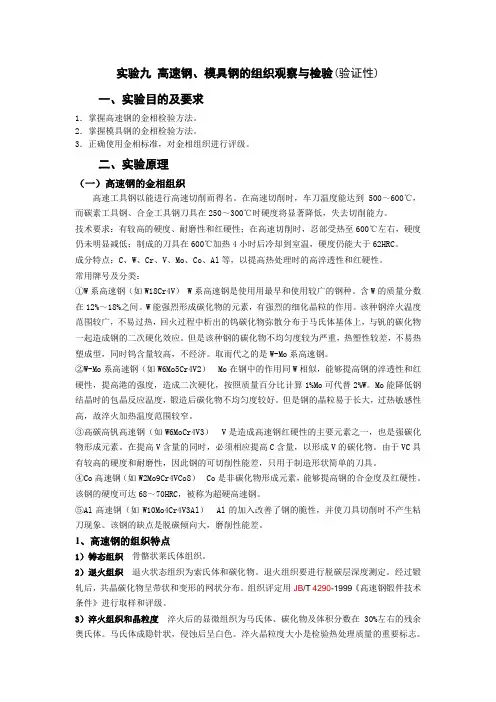

实验九高速钢、模具钢的组织观察与检验(验证性)一、实验目的及要求1．掌握高速钢的金相检验方法。

2．掌握模具钢的金相检验方法。

3．正确使用金相标准，对金相组织进行评级。

二、实验原理（一）高速钢的金相组织高速工具钢以能进行高速切削而得名。

在高速切削时，车刀温度能达到500～600℃，而碳素工具钢、合金工具钢刀具在250～300℃时硬度将显著降低，失去切削能力。

技术要求：有较高的硬度、耐磨性和红硬性；在高速切削时，忍部受热至600℃左右，硬度仍未明显减低；制成的刀具在600℃加热4小时后冷却到室温，硬度仍能大于62HRC。

成分特点：C、W、Cr、V、Mo、Co、Al等，以提高热处理时的高淬透性和红硬性。

常用牌号及分类：①W系高速钢（如W18Cr4V） W系高速钢是使用用最早和使用较广的钢种。

含W的质量分数在12%～18%之间。

W能强烈形成碳化物的元素，有强烈的细化晶粒的作用。

该种钢淬火温度范围较广，不易过热，回火过程中析出的钨碳化物弥散分布于马氏体基体上，与钒的碳化物一起造成钢的二次硬化效应。

但是该种钢的碳化物不均匀度较为严重，热塑性较差，不易热塑成型，同时钨含量较高，不经济。

取而代之的是W-Mo系高速钢。

②W-Mo系高速钢（如W6Mo5Cr4V2） Mo在钢中的作用同W相似，能够提高钢的淬透性和红硬性，提高港的强度，造成二次硬化，按照质量百分比计算1%Mo可代替2%W。

Mo能降低钢结晶时的包晶反应温度，锻造后碳化物不均匀度较好。

但是钢的晶粒易于长大，过热敏感性高，故淬火加热温度范围较窄。

③高碳高钒高速钢（如W6MoCr4V3） V是造成高速钢红硬性的主要元素之一，也是强碳化物形成元素。

在提高V含量的同时，必须相应提高C含量，以形成V的碳化物。

由于VC具有较高的硬度和耐磨性，因此钢的可切削性能差，只用于制造形状简单的刀具。

④Co高速钢（如W2Mo9Cr4VCo8） Co是非碳化物形成元素，能够提高钢的合金度及红硬性。

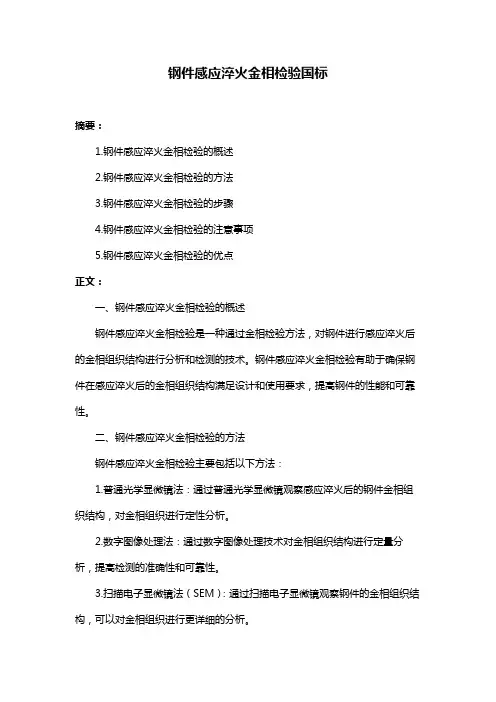

钢件感应淬火金相检验国标摘要：1.钢件感应淬火金相检验的概述2.钢件感应淬火金相检验的方法3.钢件感应淬火金相检验的步骤4.钢件感应淬火金相检验的注意事项5.钢件感应淬火金相检验的优点正文：一、钢件感应淬火金相检验的概述钢件感应淬火金相检验是一种通过金相检验方法，对钢件进行感应淬火后的金相组织结构进行分析和检测的技术。

钢件感应淬火金相检验有助于确保钢件在感应淬火后的金相组织结构满足设计和使用要求，提高钢件的性能和可靠性。

二、钢件感应淬火金相检验的方法钢件感应淬火金相检验主要包括以下方法：1.普通光学显微镜法：通过普通光学显微镜观察感应淬火后的钢件金相组织结构，对金相组织进行定性分析。

2.数字图像处理法：通过数字图像处理技术对金相组织结构进行定量分析，提高检测的准确性和可靠性。

3.扫描电子显微镜法（SEM）：通过扫描电子显微镜观察钢件的金相组织结构，可以对金相组织进行更详细的分析。

4.能量色散X 射线光谱法（EDS）：通过能量色散X 射线光谱法对钢件的金相组织进行定性定量分析，提高检测的准确性。

5.X 射线衍射法（XRD）：通过X 射线衍射法对钢件的金相组织结构进行分析，可以获得金相组织的相位信息和晶体结构信息。

三、钢件感应淬火金相检验的步骤1.制备试样：从感应淬火后的钢件上切取金相试样，试样的尺寸和形状应符合金相检验的要求。

2.磨光和抛光：对试样进行磨光和抛光，使试样表面光洁，便于观察金相组织。

3.腐蚀：对试样进行腐蚀，使金相组织清晰可见。

4.观察和分析：通过金相显微镜观察试样的金相组织结构，并对金相组织进行分析。

5.出具检测报告：根据观察和分析结果，出具钢件感应淬火金相检验的检测报告。

四、钢件感应淬火金相检验的注意事项1.试样制备时，应确保试样的尺寸和形状符合金相检验的要求。

2.磨光和抛光时，应使试样表面光洁，避免金相组织受到损伤。

3.腐蚀时，应选择合适的腐蚀方法，使金相组织清晰可见，同时避免腐蚀过度导致金相组织损伤。

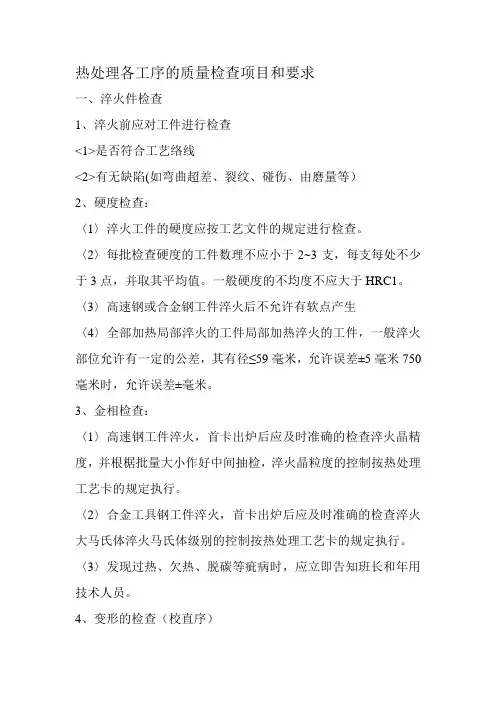

热处理各工序的质量检查项目和要求一、淬火件检查1、淬火前应对工件进行检查<1>是否符合工艺络线<2>有无缺陷(如弯曲超差、裂纹、碰伤、由磨量等）2、硬度检查：〈1〉淬火工件的硬度应按工艺文件的规定进行检查。

〈2〉每批检查硬度的工件数理不应小于2~3支，每支每处不少于3点，并取其平均值。

一般硬度的不均度不应大于HRC1。

〈3〉高速钢或合金钢工件淬火后不允许有软点产生〈4〉全部加热局部淬火的工件局部加热淬火的工件，一般淬火部位允许有一定的公差，其有径≤59毫米，允许误差±5毫米750毫米时，允许误差±毫米。

3、金相检查：〈1〉高速钢工件淬火，首卡出炉后应及时准确的检查淬火晶精度，并根椐批量大小作好中间抽检，淬火晶粒度的控制按热处理工艺卡的规定执行。

〈2〉合金工具钢工件淬火，首卡出炉后应及时准确的检查淬火大马氏体淬火马氏体级别的控制按热处理工艺卡的规定执行。

〈3〉发现过热、欠热、脱碳等疵病时，应立即告知班长和年用技术人员。

4、变形的检查（校直序）工件淬火后变形的检查，应按工艺文件（如“热处理工艺卡”）的规定进行。

达不到技术要求的工件，检查员不得让其转入下序。

二、回火件的检查（回火序）1 硬度检查：〈1〉高速钢工件径545摄氏度三次回后的硬度值应高理规定硬度值的中限。

〈2〉合金工具钢工件回火后的硬度值应符合工艺文件的规定。

2 回火程度的检查：高速钢工件三次回火完毕冷至室温时，应及时检查回火程度。

回火程度力求达到充争，发现回火不足时，不得转序，而应补充回火一次。

合金工具钢工件当工艺文件或图纸有要求时，也应检查回火程度。

三、喷砂件的检查（喷砂序）喷砂应按喷砂工艺守则的规定进行。

喷砂后的工件表面应呈均一的银矿色，不得有锈迹、花斑、碰刃等缺陷。

氧氮化处理应按蒸汽处理工艺守则的规定进行。

蒸汽处理后工件的颜色应呈均匀的蓝黑色，浸油后不得有明显红物、花斑和锈迹。

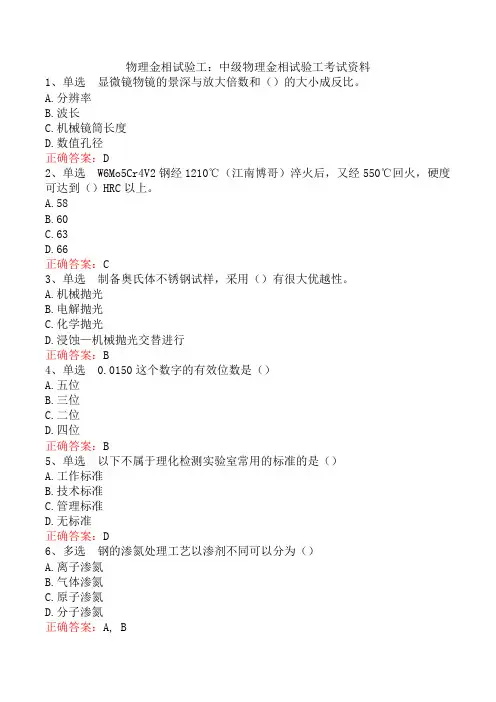

物理金相试验工：中级物理金相试验工考试资料1、单选显微镜物镜的景深与放大倍数和（）的大小成反比。

A.分辨率B.波长C.机械镜筒长度D.数值孔径正确答案：D2、单选W6Mo5Cr4V2钢经1210℃（江南博哥）淬火后，又经550℃回火，硬度可达到（）HRC以上。

A.58B.60C.63D.66正确答案：C3、单选制备奥氏体不锈钢试样，采用（）有很大优越性。

A.机械抛光B.电解抛光C.化学抛光D.浸蚀—机械抛光交替进行正确答案：B4、单选0.0150这个数字的有效位数是（）A.五位B.三位C.二位D.四位正确答案：B5、单选以下不属于理化检测实验室常用的标准的是（）A.工作标准B.技术标准C.管理标准D.无标准正确答案：D6、多选钢的渗氮处理工艺以渗剂不同可以分为（）A.离子渗氮B.气体渗氮C.原子渗氮D.分子渗氮正确答案：A, B7、问答题试工艺过程阐述金相检验中缺陷种类？正确答案：（1）铸造缺陷；（2）锻造缺陷；（3）热处理缺陷；（4）焊接缺陷；（5）冷加工缺陷。

8、问答题计算题：一圆柱试样原长L0=100mm，原始直径d0=10mm，经拉伸后长度L=103mm，最小直径d=9.8mm，试计算试样的变形量△L和△S。

正确答案：△L=L-L0=103-100=3mm△S=S0-S=（d0²-d²）π/4=（10²-9.5²）π/4=3.1mm²圆柱试样的变形量△L为3mm，△S为3.1mm²。

9、问答题计算题：欲将15ml体积分数为40%的硝酸酒精溶液全部配成体积分数为2%的硝酸酒精溶液，需要添加多少毫升酒精？正确答案：设需要调价的酒精体积为V，则V=【（15×40%）/2%-15×（1-40%）】ml=291ml10、单项选择题物质在某一温度区间内，温度升高一度，平均每一厘米长的物质伸长的厘米数称为（）A.线膨胀系数B.体膨胀系数C.平均线膨胀系数D.膨胀系数正确答案：C11、问答题试写出努普硬度试验的公式，并说明各符号的含义。

钢件感应淬火金相检验国标摘要：一、钢件感应淬火概述二、金相检验的重要性三、国标钢件感应淬火金相检验标准四、检验流程与方法五、结果分析与评价六、应用实践与建议正文：一、钢件感应淬火概述钢件感应淬火是一种常见的金属热处理工艺，通过高速冷却的方式使钢件表面产生硬化，提高其硬度、强度和耐磨性。

广泛应用于汽车、摩托车、轴承、齿轮等制造业。

在钢件感应淬火过程中，金相组织的变化是评价淬火效果的关键。

因此，金相检验至关重要。

二、金相检验的重要性金相检验是对金属材料金相组织、力学性能、耐磨性等方面进行检测的一种方法。

通过对钢件感应淬火后的金相组织进行分析，可以评价淬火效果、判断产品质量，并为生产工艺的优化提供依据。

此外，金相检验还能发现钢件中的缺陷，如过热、过烧、裂纹等，确保产品的安全可靠性。

三、国标钢件感应淬火金相检验标准我国针对钢件感应淬火金相检验制定了相应的国家标准（GB/T 1499.1-2012），对检验设备、试样制备、检验方法、结果判定等方面进行了详细规定。

根据标准，金相检验主要包括光学显微镜检验、硬度检验、拉伸试验等。

四、检验流程与方法1.光学显微镜检验：从钢件淬火层切取金相试样，经磨光、抛光后，用光学显微镜观察金相组织，评定晶粒度、马氏体等级、残留奥氏体等。

2.硬度检验：在钢件淬火层表面用硬度计进行硬度测量，评价硬度分布及硬化层深度。

3.拉伸试验：从钢件淬火层切取试样，进行拉伸试验，测定抗拉强度、屈服强度、伸长率等力学性能。

五、结果分析与评价根据金相检验结果，分析钢件感应淬火效果，评价产品质量。

主要包括以下方面：1.硬化层深度：判断淬火深度是否符合要求，硬化层厚度是否均匀。

2.金相组织：评价马氏体等级、晶粒度、残留奥氏体等组织参数，确保组织均匀、细密。

3.硬度分布：分析硬度分布规律，评价淬火硬度是否达到预期。

4.力学性能：测定抗拉强度、屈服强度、伸长率等指标，评价钢件的综合力学性能。

六、应用实践与建议1.严格按照国家标准和检验流程进行金相检验，确保检验结果的准确性和可靠性。

工具钢热处理工艺-组织-性能的系统分析(综合性实验)一、实验目的1.掌握工具钢热处理中成分—工艺—组织—性能内在关系；2.通过实验，掌握材料的系统分析方法。

3.了解工具钢不同工艺条件下的常见组织。

二、实验原理工具钢主要用于制造各种切削刀具，模具和量具。

所以要有高的硬度和耐磨性、高的强度和冲击韧性等。

常用的工具钢有T10、9CrSi、Cr12MoV、W18Cr4V 等。

T10是普通碳素工具钢，淬火－回火态组织为：回火马氏体＋颗粒状碳化物渗碳体＋少量残余奥氏体。

9CrSi是低合金工具钢，淬火－回火态组织为：回火马氏体＋颗粒状碳化物渗碳体。

Cr12MoV是模具钢，淬火－回火态组织为：回火马氏体＋块状碳化物渗碳体。

下面以高速钢为例，介绍其热处理工艺特点,显微组织与性能的关系。

铸态的高速钢的显微组织黑色组织为δ共析相；白色组织是马氏体和残余奥氏体；鱼骨状组织是共晶莱氏体。

铸态高速钢的显微组织中，碳化物粗大，且很不均匀，不能直接使用，必须进行反复锻造。

锻造后还须进行退火。

退火的目的：①消除锻造应力，降低硬度便于切削加工；②为淬火组织做好组织上的准备。

因为原组织为马氏体、屈氏体、或索氏体的高速钢，未经退火，淬火时可能引起萘状断口。

退火温度宜为860～880℃，加热时间为3～4小时左右，为了缩短退火时间，一般采用等温退火，即：860～880℃加热3～4小时，炉冷到700～750℃等温4～6小时。

锻造退火组织：在索氏体基体上分布着粗大的初生碳化物和较细的次生碳化物（碳化物呈白亮点）。

高速钢的淬火工艺的特点：主要是加热淬火温度高。

目的是尽可能多的使碳和合金溶入奥氏体。

高速钢的淬火方法有油淬、分级、等温、空冷等。

以W18Cr4V 为例，淬火温度在1270℃～1290℃，淬火组织是由（60～70%）马氏体和（25～30%）残余奥氏体及接近10%的加热时未溶的碳化物组成，晶粒度9～10级。

硬度63～64HRC。

当淬火温度不足，在1240℃～1260℃时，碳化物大部分未溶入奥氏体，晶粒度为11～12级。
