标准件热处理检验要求
标准件热处理检验要求通常包括以下内容：
1. 原材料检验：对原材料进行化学成分分析和金相组织分析，以确定其质量和适用性。
2. 加热温度控制：在进行热处理过程中，需要控制加热温度，以确保零件可以达到所需的组织和性能。
3. 保温时间控制：热处理过程中的保温时间也要进行控制，以确保零件中的相变和组织转变充分进行。
4. 冷却速率控制：冷却速率对零件的组织和性能有重要影响，需要根据零件材料的要求，控制冷却速率。
5. 硬度测试：对热处理后的标准件进行硬度测试，以检验其硬度是否符合要求。
6. 金相组织检查：通过金相显微镜对标准件进行组织检查，以确定其金相组织是否满足要求。
7. 剥离试验：对热处理后的标准件进行剥离试验，以检验热处理过程中是否存在剥离问题。
8. 厚度测量：对热处理后的标准件进行厚度测量，以确保热处理过程中没有出现不均匀变形或厚度变化。
9. 化学成分分析：对热处理后的标准件进行化学成分分析，以检测是否存在杂质或成分偏差。
以上是标准件热处理检验的一般要求，具体要求还取决于标准件的材料及用途，需要根据相关行业标准和规范来进行具体的检验。
热处理（材料加热件）检验制度热处理技术是现代工业中不可或缺的一项技术，其作用是改善材料的性质和性能，提高材料的硬度、强度、塑性以及耐腐蚀性等物理和化学性能。
热处理是一项多而杂的过程，需要严格遵从规范和标准化的检验制度，保证加工件质量，避开由于热处理工艺不当而导致的质量问题。
一、热处理检验制度之前置工作1.热处理前样品的选择与标记：在进行热处理之前，需要从待热处理的材料中选择适当数量的样品，并依照相关规范和标准进行标记，以便于后续的检验和验证。
2.热处理工艺的确认：在进行热处理时，需要确认加热工艺的参数，包括温度、时间、冷却介质等，以确保加工件的质量。
3.热处理设备的检测：在进行热处理前，需要对热处理设备进行检测，如炉温计、炉内温度分布、炉内冷却介质流量等，确保设备充足要求。
二、热处理检验制度之加热曲线记录1.记录热处理加热曲线：在进行热处理时，需要通过温度计等相关设备记录加热曲线，并将记录结果进行文档备份，以便后续验证和检验。
2.标记热处理过程参数：记录加热过程中的参数，如加热速度、保温时间等，并对记录结果进行文档备份，以便于检验。
3.记录热处理后的冷却曲线：在热处理结束后，需要对材料进行冷却，并记录冷却曲线，以评估冷却效果。
4.订立加热曲线审查程序：加热曲线应进行审查，并与标准加热曲线进行比较，以确保加热曲线符合规范和标准。
三、热处理检验制度之硬度检验1.硬度检验仪器校准：硬度测试仪器需要进行定期校准，以保证测试结果的精准性。
2.硬度试验方法：在进行硬度试验之前，需要确定测试方法和标准，并确保测试参数的一致性和可重复性，以确保测试结果的精准性和牢靠性。
3.评估硬度测试结果：硬度测试结果需要依据已有标准进行评估，并对测试结果进行记录和文档备份。
4.对异常硬度测试结果的处理：一旦显现异常硬度测试结果，需要进行重新测试，并记录测试结果。
四、热处理检验制度之显微组织检验1.显微组织检验仪器校准：显微组织检验需要使用专业的显微镜等设备，需要进行定期校准以保证测试结果的精准性和牢靠性。
热处理质量控制和检验
热处理质量控制和检验
热处理是一种通过加热和冷却来改变材料性质的加工方式，广泛应用于制造业中。
热处理质量的控制和检验是保证产品性能和质量的重要环节。
首先，从控制方面来讲，热处理工艺参数的设定和控制是影响热处理质量的关键。
合理的热处理工艺参数可以保证产品的性能和质量，因此在热处理过程中，需要对温度、时间、冷却速率等参数进行实时监测和调整，以确保产品达到预期效果。
其次，热处理过程中需要保证热处理介质的质量，例如淬火介质是否达到要求、表面清洁度是否满足要求等。
这些因素对热处理质量的影响也不容忽视，因此需要在热处理前确保介质的质量，以保证热处理效果。
再次，热处理前后需要对材料进行检验。
热处理后材料性能的变化主要体现在硬度、强度、韧性等方面，需要进行相应的硬度测试、拉伸试验、冲击试验等检验方法来检测材料性能。
此外，还需要检验材料表面状态、尺寸精度等指标是否标准，以保证产品符合质量要求。
最后，从质量控制的角度来看，可以对热处理过程和结果进行分类，以便针对性地进行控制和调整。
常用的分类包括：同种材料在不同热
处理工艺下的性能对比、同种材料在相同热处理工艺下的批次性能对比、不同材料在相同热处理工艺下的性能对比等。
总之，热处理质量的控制和检验是制造业中不可或缺的重要环节。
通过对热处理工艺参数的合理控制和材料检验的科学、精细化，保证了产品性能和质量的稳定性和可靠性，为制造业的发展创造了条件。
碳钢铸件热处理检验规程范本1. 引言本规程是为了保证碳钢铸件的热处理质量，并确保其满足相关标准要求的，制定的检验规程。
本规程适用于碳钢铸件的热处理过程中的监督检验及验收。
2. 检验准备2.1 检验人员应具备相关的技能和知识，并严格按照规定操作。
2.2 检验设备应符合相关的国家标准和要求，保证能够正常使用。
2.3 检验样品应从合格的生产批次中选择，并进行标识。
3. 检验项目及要求3.1 外观检验3.1.1 确保加工精度和表面质量符合设计要求。
3.1.2 检查零件是否有缺损、裂纹、气孔等缺陷。
3.2 尺寸检验3.2.1 检查零件的重量、长度、宽度、高度等尺寸是否符合设计要求。
3.2.2 确保各部位的尺寸偏差在允许范围内。
3.3 组织结构检验3.3.1 采用金相显微镜方法观察和评估零件的金属组织结构。
3.3.2 确保组织结构均匀、细致，并无明显的缺陷。
3.4 硬度检验3.4.1 采用硬度计测量零件的硬度值。
3.4.2 确保硬度值符合设计要求，并无明显的不均匀性。
3.5 铸件缺陷检验3.5.1 通过X射线或超声波等方法检查零件的铸件缺陷。
3.5.2 确保零件无裂纹、夹杂、疏松等缺陷。
4. 检验方法4.1 外观检验4.1.1 目测外观，检查表面有无明显的缺陷。
4.1.2 使用放大镜或显微镜观察细节，检查是否有微小的缺陷。
4.2 尺寸检验4.2.1 使用测量仪器，如卡尺、游标卡尺等，对尺寸进行测量。
4.2.2 根据设计要求，对测得的尺寸数据进行比对和评估。
4.3 组织结构检验4.3.1 提取合适的试样，并使用金相显微镜观察其组织结构。
4.3.2 根据相关标准对观察到的组织结构进行评估。
4.4 硬度检验4.4.1 使用硬度计对试样进行硬度测量。
4.4.2 根据设计要求，对测得的硬度值进行比对和评估。
4.5 铸件缺陷检验4.5.1 使用X射线或超声波等设备对试样进行缺陷检测。
4.5.2 根据相关标准对检测结果进行评估。

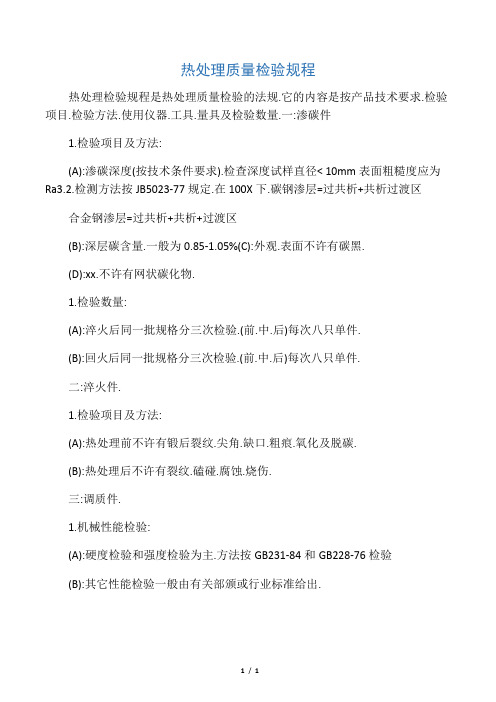

热处理质量检验规程
热处理检验规程是热处理质量检验的法规.它的内容是按产品技术要求.检验项目.检验方法.使用仪器.工具.量具及检验数量.一:渗碳件
1.检验项目及方法:
(A):渗碳深度(按技术条件要求).检查深度试样直径< 10mm表面粗糙度应为Ra3.2.检测方法按JB5023-77规定.在100X下.碳钢渗层=过共析+共析过渡区
合金钢渗层=过共析+共析+过渡区
(B):深层碳含量.一般为0.85-1.05%(C):外观.表面不许有碳黑.
(D):xx.不许有网状碳化物.
1.检验数量:
(A):淬火后同一批规格分三次检验.(前.中.后)每次八只单件.
(B):回火后同一批规格分三次检验.(前.中.后)每次八只单件.
二:淬火件.
1.检验项目及方法:
(A):热处理前不许有锻后裂纹.尖角.缺口.粗痕.氧化及脱碳.
(B):热处理后不许有裂纹.磕碰.腐蚀.烧伤.
三:调质件.
1.机械性能检验:
(A):硬度检验和强度检验为主.方法按GB231-84和GB228-76检验
(B):其它性能检验一般由有关部颁或行业标准给出.
1/ 1。
热处理过程验规范编制：审核：批准：日期:1、范围本检验规程规定了本公司热处理件检验内容、检验方法，所使用的检验测量设备、产品质量状态标识，适用于本厂热处理件的检验，供方提供产品的热处理性能检验比照本文件执行。
2、检验依据2.1 国家标准、行业标准、ASTM E102.2 质量计划/排产计划/技术协议2.3 产品图纸及工艺3、硬度检验程序3.1检验频次：热处理零件应根据相关技术文件规定进行检验（如：法兰壳体要进行全检）；技术文件未规定的，按《DH018通用抽样检验规范》中的2.5AQL进行检验。
3.2检验设备：所有硬度计均应在计量部门检定的有效期内使用，不允许在无检定合格证书或超过检定的有效期使用。
3.3工件表面处理：检验硬度前，应将表面进行修磨,使表面粗糙度符合所用硬度计的要求。
将零件表面清理干净，去除氧化皮，脱碳层及毛刺等且表面不应有明显的机加工痕迹，被测零件的温度以室温为准，或略高于室温但以人手能稳稳抓住为限。
3.4检测部位：硬度检验的位置应根据工艺文件确定，工艺文件没有规定时，优先在产品端面打印硬度,长轴类产品在不影响后续加工尺寸的情况下,可在外圆处打印硬度。
3.5 检验内容：外观及硬度。
3.6硬度计的选择①调质件采用布氏硬度计和里氏硬度计相结合的方式检验，每炉中抽出1件产品使用HB3000布氏硬度计、液压式布氏硬度计或便携式布洛硬度计进行检测，检测合格后，其余产品可用里氏硬度计进行检测。
对于尺寸较大者直接用便携式硬度检验；②淬火件用洛氏硬度计和里氏硬度计相结合的方式检验。
对于尺寸较大者，允许用里氏硬度计监控过程质量，③渗碳或硬化层较薄的零件，用维氏硬度计检验。
④当使用锉刀检验零件硬度时，必须注意锉痕的位置，应不影响零件的最后硬度。
4、质量记录检验过程做好各种质量记录，如跟单上的质量状态标识、过程首检记录、返工单、废品单、不合格品反馈处理单等。
一般机械零件热处理质量检验规程1. 引言机械零件热处理是一种常用的工艺方法，用于改善金属材料的力学性能和耐磨性。
为了确保热处理质量的稳定和可靠性，需要制定相应的检验规程，以保证机械零件的质量满足设计和使用要求。
2. 术语和定义2.1 热处理：通过加热和冷却操作改变材料的组织结构和性能的过程。
2.2 一般机械零件：制造和使用中广泛应用的各类机械零件, 如轴、齿轮等。
2.3 质量检验：通过一系列测试和测量活动来评估零件是否满足设计和使用要求。
3. 检验设备和工具3.1 金相显微镜：用于对热处理后的零件进行显微组织检查。
3.2 硬度计：测量零件硬度，如洛氏硬度计、布氏硬度计等。
3.3 液氮罐：用于快速冷却试样。
3.4 金相样品制备设备：砂轮机、抛光机等。
4. 检验项目及要求4.1 组织结构检验4.1.1 打样检查：对热处理前后的试样进行显微组织观察，并与标准规定的组织相对照，确保结构转变正确。
4.1.2 应力检查：对热处理后的试样进行应力检查，确保零件无明显应力集中区域。
4.1.3 晶粒度测定：测定零件的晶粒度，确保晶粒细小均匀。
4.2 硬度检验4.2.1 硬度测量：根据设计要求测量零件的硬度，确保硬度值在允许范围内。
4.2.2 硬化层测量：对表面淬火的零件进行硬化层测量，确保硬化层的深度满足要求。
4.3 其他检验项目4.3.1 脆性检验：对零件进行脆性检验，确保零件无明显的脆性区域。
4.3.2 化学成分检验：对金属材料进行化学成分检验，确保材料符合标准。
4.3.3 残余应力检验：对零件进行残余应力检测，确保应力值在允许范围内。
4.3.4 焊接质量检验：对焊接零件进行质量检验，确保焊缝牢固、无裂纹。
5. 检验细则5.1 检验前准备：根据检验项目的要求，准备好相应的设备和工具。
5.2 试样制备：根据需要制备试样，确保试样符合要求。
5.3 检验步骤：按照规程执行相应的检验项目，注意记录测试结果和观察现象。
热处理质量检验的内容和方法热处理是机械制造中的一个重要环节，热处理的质量好坏，直接关系着产品或零件的内在质量及性能。
在生产中影响热处理质量的因素很多，为了确保产品质量达到国家标准或行业标准规定的要求，所有的热处理零件从原材料进厂开始，每一道热处理工序后都必须进行严格的检验。
产品出现质量问题不能直接转入下道工序，这样才能确保产品质量。
另外在热处理生产中一个称职的检验员，只是按照技术要求对热处理后的工件进行质量检验和把关是不够的。
更重要的任务是当好参谋。
在热处理的生产过程中首先要看操作者是不是严格执行工艺规程，工艺参数是否正确。
在质量检验过程中如果发现质量问题要帮助操作者分析产生质量问题的原因，找出解决问题的方法。
把可能影响热处理质量的各种因素都控制起来以保证生产出质量优良、性能可靠、用户满意的合格品。
一、热处理质量检验的内容（一）预先热处理预先热处理的目的是改善原材料的组织、软化，以便于机械加工，消除应力，获得理想的热处理原始组织等。
对有些大件预先热处理也是最终热处理，预先热处理一般采用正火及退火。
1）铸钢件的扩散退火由于在高温长时间加热晶粒易粗大，在退火后还应再进行一次完全退火或正火来细化晶粒。
2）结构钢的完全退火一般用于中低碳钢铸件、焊接件、热轧及热锻件的改善组织、细化晶粒、降低硬度、消除应力等。
3）合金结构钢的等温退火主要用于42CrMo等钢的退火。
4）工具钢的球化退火球化退火的目的是改善切削加工性能及冷变形性能。
5）去应力退火去应力退火的目的是消除铸钢件、焊接件、机加工件的内应力，减少后工序的变形与开裂。
6）再结晶退火再结晶退火的目的是消除工件的冷作硬化。
7）正火正火的目的是改善组织、细化晶粒，可作为预先热处理，也可作为最终热处理。
上述退火与正火获得的组织都是珠光体。
在质量检验中，重点是做工艺参数的检查，即在退火及正火进行过程中，做流动检查工艺参数的执行情况，这是首要的，在过程结束后主要检验硬度，金相组织，脱碳深度，及退火正火目的项，带状，网状碳化物等。
热处理检验方法和规范编制：审核：批准：生效日期：受控标识处：分发号：前言金属零件的内在质量主要取决于材料和热处理。
因热处理为特种工艺所赋予产品的质量特性往往又室补直观的内在质量，属于“内科”范畴，往往需要通过特殊的仪器（如：各种硬度计、金相显微镜、各种力学性能机）进行检测。
在GB/T19000 idt ISO9000系列标准中，要求对机械产品零部件在整个热处理过程中一切影响因素实施全面控制，反映原材料及热处理过程控制，质量检验及热处理作业条件（包括生产与检验设备、技术、管理、操作人员素质及管理水平）等各方面均要求控制，才能确保热处理质量。
为此，为了提高我公司热处理产品质量，遵循热处理相关标准，按零件图纸要求严格执行，特制定本规范一、使用范围本规范适用于零件加工部所有热处理加工零件。
二、硬度检验通常是根据金属零件工作时所承受的载荷，计算出金属零件上的应力分布，考虑安全系数，提出对材料的强度要求，以强度要求，以强度与硬度的对应关系，确定零件热处理后应具有大硬度值。
为此，硬度时金属零件热处理最重要的质量检验指标，不少零件还时唯一的技术要求。
1、常用硬度检验方法的标准如下：GB230 金属洛氏硬度试验方法GB231 金属布氏硬度试验方法GB1818 金属表面洛氏硬度试验方法GB4340 金属维氏硬度试验方法GB4342 金属显微维氏硬度试验方法GB5030 金属小负荷维氏试验方法2、待检件选取与检验原则如下：为保证零件热处理后达到其图纸技术（或工艺）要求，待检件选取应有代表性，通常从热处理后的零件中选取，能反映零件的工作部位或零件的工作部位硬度的其他部位，对每一个待检件的正时试验点数一般应不少于3个点。
通常连续式加热炉（如网带炉）:应在连续生产的网带淬火入回火炉前、回火后入料框前的网带上抽检3－5件/时。
且及时作检验记录。
同时，若发现硬度超差，应及时作检验记录。
同时，若发现硬度越差，应及时进行工艺参数调整，且将前1小时段的零件进行隔离处理(如返工、检)。
通常期式加炉（如井式炉、箱式炉）：应在淬火后、回火后均从料框的上、中、下部位抽检6－9件/炉，且及时作检验记录。
同时，若发现硬度超差，应及时进行工艺参数调整，且将该炉次的零件进行隔离处理（如返工、逐检）。
通常感应淬火工艺及感应器与零件间隙精度调整，经首件（或批）感应淬火合格后方可生产，且及时作检验记录。
3、硬度测量方法：（2）若确定的硬度试验方法有几种试验力可供选择时，应选用试验条件允许的最大试验力。
4、检验设备与人员：4.1所有硬度计及标准硬度试块均应在计量部门检定的有效期内使用，不允许在无检定合格证书或超过检定的有效期使用。
4.2应设立专职检验人员，且经正规培训与考核，具有正式的资格证书；生产线的操作人员检验，应经一定培训，在专职检验人员的认可或指导下进行。
5、测量数据的表示与记录：5.1硬度值的表示应按相应国家标准硬度试（检）验方法的规定，一般以硬度范围法表示，标出上、下限值，如60－65HRC；特殊情况液可以只标下限值或上限值，应用不小于或不大于表示，如不大于229HBS；若记录换算硬度值时，应在换算值后面加括号注明实测值【如：48.5HRC（75.0HRA）】；若记录硬度平均值时，应在硬度值平均值后米那加括号注明计算平均值所用的各测点硬度值【如：64.0HRC（63.5HRC、64.0HRC、64.5HRC）】5.2检验报告记录，包括零件名称、材料、检验数量、检验结果及检验人员与日期。
三、金相试验金相分析时用金相显微镜观察金属内部的组成相及组织组成物的内型以及它们的相对量、大小、形态及分布等特征。
材料的性能取决于内部的组织形态，而组织又取决于化学成分及加工工艺，热处理时改变组织的主要工艺手段，因此，金相分析是材料及热处理质量检验与控制的重要方法。
1、通常金相检验方法的标准如下：GB/T11354－1989 钢铁零件渗氮层深度测测定和金相组织检验GB/T9450－1988 钢铁渗碳淬火有效硬化层深度的测定与校核GB/T9451－1988 钢件薄表面总硬化层深度或有效硬化层深度的测定GB/T5617－1985 钢的感应淬火或火焰火后有效硬化层深度的参定JB/T9204－1999 钢件感应淬火金相检验JB/T9211－1999 中碳钢与中碳合金结合钢马氏体等级JB/T7710－1995 薄层碳氮共渗或薄层渗碳显微组织检验GB/T13298－1991 金相显微组织检验方法GB/T13299－1991 钢的显微组织评定方法GB6394－86 金属平均晶粒度测定法NJ309－83 内燃机连杆螺栓金相检验标准NJ326－84 内燃机活塞销金相检验标准2、金相试样的选取与检验步骤：2.1金相试样的选取：2.1.1纵向取样：纵向取样是指沿着刚材的锻扎方向进行取样。
主要检验内容为：非金属夹杂物的变形程度、晶粒畸变程度、碳化物网、变形后的各种组织形貌、热处理的全面情况等。
2.1.2横向取样横向取样指垂直于钢材的锻扎方向进行取样。
主要检验内容为：金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表面缺陷深度、氧化层深度、腐蚀层深度、表面化学热处理及镀层厚度等。
2.1.3缺陷或失效分析取样：截取缺陷分析的试样，应包括零件的缺陷部分在内；或在缺陷部分附近的正常部位取样进行比较。
为此，通常检验零件的最重要项目为表层显微组织观察和硬化层深度测定，应横向取样；但紧固体的螺纹部分的渗层检验需要纵向取样。
2.2金相检验步骤：选样——金相切割机（或线切割机）取样—镶嵌机加热镶嵌－磨抛机磨光/抛光－化学腐蚀（通常用4％硝酸酒精溶液）－金相观察/硬化层深度（或显微硬度）测定－出具检验报告2.3取样数量：通常连续式加热炉（如网带炉）：1件/4小时通常周期式加热炉（如井式炉、箱式炉）：2－3件/炉（装炉夹具不同部位）备注：（1）金相试样以磨面面积小于400MM2，高度15－20MM为宜。
（2）试样的制备过程中，部允许因受热而导致组织变化，应避免试样边缘出现圆角并防止改变斜截面试样的角度。
3、金相组织观察于判别：3.1渗碳或碳氮共渗：3.1.1适用于08F、Q235AF、20、20Cr等低碳或低合金钢的零件。
3.1.2试样应从渗碳或碳氮共渗零件上切取。
液可用于钢件的材质，热处理状态，有效厚度一致，避过经同炉渗碳或碳氮共渗处理的试样。
3.1.3薄层碳氮共渗件（层深≤0.3mm），表层碳含量应不低于0.5％，氮含量应不低于0.1％。
薄层渗碳钢件（层深≤0.3mm）表层碳含量应不低于0.5％3.1.4渗层显微组织评级在淬火状态下进行（放大倍率为400倍）。
3.1.5针状马氏体级别及残余奥氏体级别评定：当渗层显微组织主要为针状马氏体时，依据JB/T7710-1995标准图谱共分1－5级，其中1－2级合格。
3.1.6板条马氏体级别评定：当渗层显微组织主要为板条马氏体时，依据JB/T7710-1995标准图谱共分1－5级，其中1－2级合格。
3.1.7渗层（层深≤0.3mm）碳化物级别评定：依据NJ326－84标准图谱共分1－5级，其中1－3级合格。
3.1.8心部铁素体级别评定：依据JB/T7710-1995标准图谱共分1－5级，其中一般零件1－4级合格，重要零件1－3级合格。
3.2渗氮或碳氮共渗（软氮化）：3.2.1渗氮前调质组织的检验：3.2.1.1渗氮前调质组织级别（对大工件可在表面2mm深度范围内检查），依据GB/T11354－1989标准图谱（放大倍率为500倍），回火索氏体中游离体素体数量共分1－5级，其中一般零件1－3级为合格，重要零件1－2级为合格。
3.2.1.2渗氮零件的工作面部允许由脱碳层或粗大的回火索氏体组织。
3.2.2试样应从渗碳零件上垂直于渗氮表面切取，也可用与零件的材料、处理条件、加工精度相同，并经同炉渗氮处理的试样；检验部位应具有代表性，若检查渗氮层脆性的试样，表面粗糙度要求>0.25－0.63mm，但不允许把化合物磨掉。
3.2.2渗氮层脆性检验：经气体渗氮的零件，必须进行脆性的检验。
3.2.2.1依据GB/T11354－1989标准图谱（放大倍率为100倍），渗氮层脆性级别按维氏硬度压痕边角碎裂程度共分1-5级，其中一般零件1-3级为合格，重要零件1-2级为合格。
3.2.2.2检验渗氮层脆性，采用维氏硬度计，试验力规定用98.07N（10kgf），加载必须缓慢（在5－9s内完成），加载后停留5－10s，然后去载荷，同时，每制件至少测3点，其中2点以上处于相同级别时，才能定级，否则，需重新测定一次。
如由特殊情况经有关各方协商，亦可采用49.03N（5kgf）或294.21N（30kgf）的试验力，但需3.2.2.3渗氮层脆性应在零件工作部位或随炉试件的表面检验，对于渗氮后留由磨量的零件也可在磨去加工余量后表面上测定。
3.2.3渗氮层疏松检验：经氮碳共渗（软氮化）的零件，必须进行疏松检验。
依据GB/T11354－1989标准图谱（放大倍率为500倍）取其疏松最严重的部位，渗氮层疏松级别按表面化合物内微孔的形状、数量、密集程度共分1－5级，其中一般零件1－3级为合格，重要零件1－2级为合格。
3.2.4渗氮扩散层中氮化物检验：气体渗氮的零件必须进行氮化物检验。
依据GB/T11354－1989标准图谱（放大倍率为500倍），去其组织中最差的部位，渗氮层中氮化物级别按情况共分1－5级，其中一般零件1－3级合格，重要零件1－2级为合格。
3.3感应淬火：3.3.1适用于中碳碳素钢（如45钢）和中碳合金钢（如40Cr）的机械零件。
3.3.2零件淬火后，表面不应有裂纹，灼伤等缺陷。
3.3.3零件经淬火，低温回火(≤200℃)，金相组织按GB/T5617－1985标准共分1－10级，规定如下：硬度下限≥55HRC时，3－7级为合格。
硬度下限<55HRC时，3－9级为合格。
4、硬化层深度的测定方法：硬化层深度的测定方法分为金相法和硬度法两种，有争议时，以硬度法作为仲裁方法。
测定表面淬火【如感应淬火】、化学热处理【如渗碳、碳氮共渗、渗氮、氮碳共渗（软氮化）】及其他各种表面强化层深度时金相检验的重要内容。
根据硬化层深可以分为大于0.3mm的两种情况。
4.1金相法：4.1.1层深>0.3mm的表面硬化层测定方法：从零件表面垂直方向测量到规定的某种显微组织边界的距离。
测定层深时，各种强化工艺所规定的从表面垂直方向测量到与基体金属间的显微组织没有明显变化处的距离，即总硬化层深度。
4.2硬度法：4.2.1从零件表面垂直方向测量到规定的显微硬度硬化层处的距离。
测定层深时，各种强化工艺下4.2.2渗碳和碳氮共渗有效硬化层（DC）：4.2.2.1渗碳和碳氮共渗共渗有效硬化层（DC），经热处理至最终硬度值后，离表面三倍于有效硬化层处硬度小于450HV的零件，可采用比550HV大的界限硬度值（以25HV为一级）来测定有效硬化层深度。
