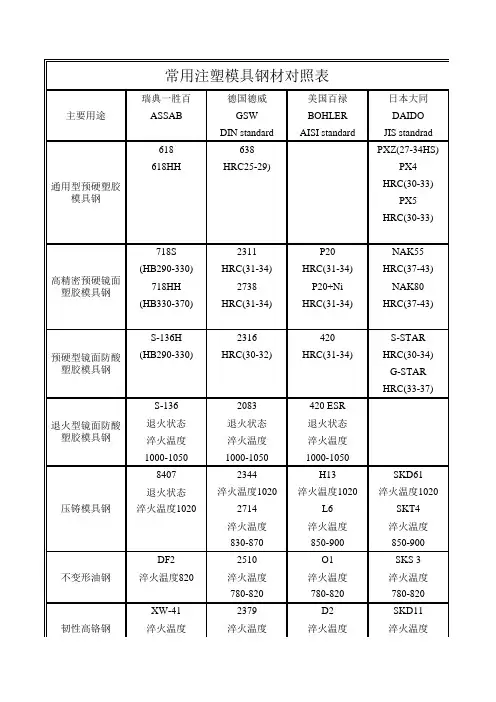

日本大同钢材对照表

日本钢材牌号对应中国牌号
（1、SM490A 2、SM490Y A 3、SM570TMC 4、SS400 5、STK400 6、STKM13A 7、STKR400 8、SGP）
1、SM490A宝钢等大型钢厂有生产，与Q345B等同。

2、SM490Y A是高强度焊接结构钢，用于要求优良焊接性能的桥梁、船舶、车辆、石油贮槽、容器和其他结构件，一般焊接集装箱用这个。

等同于我国的高耐候结构钢Q345GNHL。

3、SM570TMC是一种不用调质而可获得高张力的结构钢，通过在线热处理技术，主要是加速冷却工艺（OLAC）和添加微量合金元素（Nb、Ti、V）来实现钢的综合机械性能，又称微合金非调质钢，目前国内没有钢厂生产，也没有等同或对应的牌号。

我国虽然有非调质结构钢这个钢种和标准，如YF35V，但性能是达不到日本相应钢种的，国标可参见GB/T15712。

4、SS400对应我国的Q235B。

5、STK400中STK是碳素结构钢钢管的缩写。

我国无对应牌号，可根据使用要求选择国标GB/T8162结构用无缝钢管。

6、STKM13A也是碳素结构钢钢管，相当于我国国际GB/T8162中的20号钢钢管。

7、STKR400是碳素结构钢方形或矩形钢管，我国无对应牌号，可根据使用要求选择国标GB/T8162结构用无缝钢管。

8、SGP表示镀锌钢管，对应国内标准是GB/T3091-93《低压流体输送用镀锌焊接钢管》。

工业常用钢材料1、DC53——常用的日本进口冷作模具钢特性和应用: 高强韧性冷作模具钢，日本大同特殊钢（株）厂家钢号。

高温回火后具有高硬度、高韧性，线切割性良好。

用于精密冷冲压模、拉伸模、搓丝模、冷冲裁模、冲头等。

2、D2——高碳高铬冷作钢美国产。

具有高的淬透性，淬硬性，耐磨性，高温抗氧化性能好，淬火和抛光后抗锈蚀能力好，热处理变形小，宜制造各种要求高精度，长寿命的冷作模具，刀具和量具，例如拉伸模、冷挤压模、冷剪切刀等。

3、SKD11——韧性铬钢日本日立株式生产。

在技术上改善钢中的铸造组织，细化了晶粒。

较Cr12mov的韧性和耐磨性有所提高。

延长了模具的使用寿命。

4、SKD11（SLD）——不变形韧性高铬钢日本日立株式生产。

由于钢中MO、V含量增加，改善钢中的铸造组织，细化了晶粒，改善了碳化物形貌，因而此钢的强韧性（抗弯强度，挠度，冲击韧度等）比SKD1，D2高，耐磨性也有所增加，而且具有更高的耐回火性。

实践证明此钢模具寿命比Cr12mov有所提高。

常制造要求高的模具，如拉伸模，冲击砂轮片的模等。

5、Cr12——常用的冷作模具钢特性和应用：Cr12钢是一种应用广泛的冷作模具钢，属高碳高铬类型的莱氏体钢。

该钢具有较好的淬透性和良好的耐磨性；由于Cr12钢碳含量高达2.3%，所以冲击韧度较差、易脆裂，而且容易形成不均匀的共晶碳化物；Cr12钢由于具有良好的耐磨性，多用于制造受冲击负荷较小的要求高耐磨的冷冲模、冲头、下料模、冷镦模、冷挤压模的冲头和凹模、钻套、量规、拉丝模、压印模、搓丝板、拉深模以及粉末冶金用冷压模等。

6、DCCr12MoV——耐磨铬钢国产。

较Cr12钢含碳量低，且加入了Mo和V，碳化物不均匀有所改善，MO能减轻碳化物偏析并提高淬透性，V能细化晶粒增加韧性。

此钢有高淬透性，截面在400mm以下可以完全淬透，在300~400℃仍可保持良好的硬度和耐磨性，较Cr12有高的韧性，淬火时体积变化小，又有高的耐磨性和良好的综合机械性能。

DC53钢-日本大同特殊钢-高韧性冷冲模具钢（1）模具钢的特性日本大同特殊钢，高铬钢，通用高韧性冷冲模具钢。

该钢经淬火，并经520～530℃高温回火后硬度可达62～63HRC。

硬度高于SKD11钢，虽然硬度提高2～3HJRC，但耐磨性却大大改善，冲击韧性明显提高，是替代D2优良钢种；良好的蚀花加工性能，线切割性能良好，在强度和耐磨性方面超过SKD11。

韧度是SKD11的两倍，该钢的韧性在冷作模具钢中较为突出，因此，用该钢制造的模具，很少出现裂纹和崩裂，大大提高了钢的使用寿命。

线切割加工后的残余应力，经高温回火可减少。

东莞弘超模具钢材用于大型模具和精密模具，在线切割加工后的裂纹和变形得到抑制，切削性也超过SKD11。

因此，使用该钢可增加模具寿命和减少加工工序。

该钢可以克服SKD11高温回火硬度和韧性不足的弱点，将在通用及精密模具领域取代SKD11。

（2）供货状态及硬度软性退火态，硬度220～260HBS。

（3）主要化学成分（质量分数，%）C 1.00、Cr8.00、Mo2.00、V0.28、Si0.91、Mn0.32。

（4）参考对应钢号日本大同DAIDO标准钢号DC53、奥地利百禄BOHLER 标准钢号K340、我国台湾荣刚EVWERGREEN标准钢号GD2000、瑞典一胜百ASSAB 标准钢号DF2。

（5）淬火、淬火温度940～960℃，回火温度180～220℃，硬度60～62HRC。

（6）典型应用举例①冲裁模具、冷作成型模具、冷拉模具、成型轧辊冲头、冷挤压模具。

②线切割加工的精密冲裁及各种用途冲压模。

③难加工材料的塑性变形用模具：冷锻、深拉和搓线用模，高速冲裁冲头，不锈钢板冲头。

④适用于高耐磨、高硬度、高韧性的冷冲压模具。

⑤尤其是工作状态要求比D2高的工模具以及对韧性要求较高的工模具，性价比突出。

⑥也可用于大型模具和精密模具。
