DHA-WORLD
1
2
10
100
100
1000
10000
10100
1000
100
1000
10000
100000
DHA-W (90.9HRB) SKD61 (93.2HRB)
DHA-W (90.6HRB)
SKD61 (93.0HRB)
(
m )
mm UTi20150m/min 0.15mm/rev 1 x 4mm airblow downcut
m /m i n
mm
O 5 (SKH51)0.15mm/rev 20mm
ushiro Ez30 (5%
)
or
DHA-WORLD
DH2F
SKD61DHA1
DH21
DH31-S DH31-EX
DHA-W
0.1
110
22m m U
(J /c m )
o
C/min 40
30
20
10
040
44
48
52
56
HRC
DHA-W
SKD61(ESR)
48HRC H
H
(200 X 600 X 300)
H R C
60
50
40
DHA-W
SKD61
o (C )
229HB
820~870
o (C)1020
550
Ac
Ms 50HRC
815~875
3001030o C
o 600C
H R C
5045
4035
50
403020
10
01001000
1cm
1cm
22m m U
(J /c m )
10
20
30
40
DHA-W SKD61
-0.10
-0.05
0.00
0.050.10
0.150.200100200300400500
600700800
o ADC12(700C)200rpm 30min
DHA-W ()
SKD61 ()
DHA-W ()SKD61 (
)
o
C
常用热作模具钢的钢号、特点与应用 序号类 别 钢号 特点与应用中国钢号外国近似钢号 9 高 耐 热 性 热 作 模 具 钢3Cr2W8V（GB/T 1299-2000） 30WCrV9(ISO) SKD5(JIS) STD5(KS) H21(ASTM) T20831(UNS) X30WCrV9-3(EN) X30WCrV9-3(DIN ) BH21(BS) X30WCrV9(NF) 3X2B8Φ(ΓOCT) 2730(SS) X30WCrV9-3KU(U NI) 3Cr2W8V钢含有较多的易形成碳化物 的铬、钨元素，因此在高温下有较高的强 度和硬度，在650℃时硬度近达300HBS，但 其韧性和塑性较差。钢材断面在,’DD以下 时可以淬透。这对表面层需要有高硬度、 高耐磨性的大型顶锻模、热压模、平锻机 模已是 足够了。这种钢的相变温度较高，抵抗冷 热交变的耐热疲劳性良好 这种钢可用来制作工作温度较高（≥ 550℃）、承受静载荷较高但冲击载荷较低 的锻造压力机模具（镶块），如平锻机上 用的凸凹模、镶块、铜合金挤压模、压铸 用模具；也可供作同时承受较大压应力、 弯应力、拉应力的模具，如反挤压的模具； 还可供作高温下受力的热金属切刀等 10 3Cr3Mo3W2V(GB /T1299-2000) 30CrMo3(ISO) BH10(BS) 3Cr3Mo3W2V简称HM-1，北京机电研究 所、首钢特种钢公司研制。是高强韧性热 作模具钢，其冷加工、热加工性能良好， 淬回火温度范围较宽；具有较高的热强性、 热疲劳性能，又有良好的耐磨性和抗回火 稳定性等特点。该钢适宜制造镦锻、压力 机锻造等热作模具，也可用于铜合金、轻 金属的热挤压模、压铸模等。模具使用寿 命较高 11 5Cr4Mo2W2VSi 5Cr4Mo2W2VSi 钢是一种新型热作模 具钢。此钢是基体钢类型的热作模具钢， 经适当的热处理后具有高的硬度、强度、 好的耐磨性，高的高温强度以及好的回火 稳定性等综合性能，此外也具有一定的韧 性和抗冷热疲劳性能。该钢的热加工性能 也较好，加工温度范围较宽。适于制造热 挤压模、热锻压模、温锻模以及要求韧性 较好的冷镦用模具
论“大同社会”思想的 发展历程及对现实社会的意义 我作为一个地道的山西人，对于“大同”二字并不陌生，山西省大同市是一个有着非常深厚历史底蕴的古城，它离我的祖籍并不远，我也曾去过那里亲身体验它的传统文化。大同市的核心是被古城墙环绕着的古城区，古城门上的四个大字既展示着古城的名字，更是历史传承的思想，那就是“天下大同”。 辽重熙十三年（公元1044年）于今大同城建西京，十七年（公元1048年）置大同县附郭。意取“世界大同”。自此，大同县名沿用未改。明洪武七年（公元1374年）为大同府治。抗日战争时期分设东、西大同县。1949年5月解放后，大同城区建为大同市，属察哈尔省。1952年11月重归山西省。1993年7月雁北行署撤销，与大同市合并，并将雁北行署下辖的部分县划归大同市。 大同思想意取《易经》，是和成圣的最高人格相适应，儒家的最高社会理想是世界大同。这个大同世界不是纯理念化的，而是具体化了的，儒家的重要经典《礼记》中的《礼运》篇描述大同世界的社会景象说：“大道之行也，天下为公。选贤与能，讲信修睦，故人不独亲其亲，不独子其子，使老有所终，壮有所用，幼有所长，矜寡孤独废疾者，皆有所养。男有分，女有归。货恶其弃于地也，不必藏于己；力恶其不出于身也，不必为己。是故谋闭而不兴，盗窃乱贼而不作，故外户而不闭，是谓大同。” 这段话的意思是：大道的流行，是以天下为世人所共有。选举贤能之人共同治理，和睦相处，彼此合作，所以人们不只是亲爱自己的父母，不只是施慈于自己的儿女，更能推延仁爱，使所有老人都得以安享天年，壮年人都能贡献才力，儿童都能得到良好的教育，健康成长，鳏寡孤独以及残废疾病的人都能得到丰厚的供养。男的各尽其职务，女的各有其家庭。货物资源都厌恶丢弃到地上浪费掉，但也不可放到自己家里私用。既嫌恶有能力不肯使出来，但也不一定为自己出力才算效劳。因此，人人都能诚实相待，和睦相处，故不会有阴谋诡计发生，也没有劫夺偷窃杀人越货的事情出现。路不拾遗，夜不闭户，这样美好的世界就算是
冷作模具钢 冷作模具钢包括制造冲截用的模具（落料冲孔模、修边模、冲头、剪刀）、冷镦模和冷挤压模、压弯模及拉丝模等 1.冷作模具钢的工作条件及性能要求 冷作模具钢在工作时．由于被加工材料的变形抗力比较大，模具的工作部分承受很大的压力、弯曲力、冲击力及摩擦力。因此，冷作模具的正常报废原因一般是磨损．也有因断裂、崩力和变形超差而提前失效的。冷作模具钢与刃具钢相比．有许多共同点。要求模具有高的硬度和耐磨性、高的抗弯强度和足够的韧性，以保证冲压过程的顺利进行、其不同之处在于模具形状及加I工艺复杂．而且摩擦面积大．磨损可能性大．所以修磨起来困难。因此要求具有更高的耐磨化模具工作时承受冲压力大．又由于形状复杂易于产生应力集中，所以要求具有较高的韧性；模具尺寸大、形状复杂．所以要求较高的淬透性、较小的变形及开裂倾向性。总之，冷作模具钢在淬透性、耐磨性与韧性等方面的要求要较刃具钢高一些．而在红硬性方面却要求较低或基本上没要求（因为是冷态成形），所以也相应形成了一些适于做冷作模具用的钢种，例如，发展了高耐磨、微变形冷作模具用钢及高韧性冷作模具用钢等。下面结合有关钢种选用进一步说明。 2.钢种选择 通常接冷作模具的使用条件，可以将钢种选择分为以下四种情况： （1）尺寸小、形状简单、轻负荷的冷作模具。例如．小冲头，剪落钢板的剪刀等可选用T7A、T8A、T10A、T12A等碳素工具钢制造。这类钢的优点是；可加工性好、价格便宜、来源容易。但其缺点是：淬透性低、耐磨性差、淬火变形大。因此，只适于制造一些尺寸小、形状简单、轻负荷的工具以及要求硬化层不深并保持高韧性的冷像模等。 （2）尺寸大、形状复杂、轻负荷的冷作模具。常用的钢种有9SiCr、CrWMn、GCr15及9Mn2V等低合金刃具钢。这些钢在油中的淬透直径大体上可达40mm以上。其中9Mn2V钢是我国近年来发展的一种不含Cr的冷作模具用钢．可代替或部分代替含Cr的钢。 9Mn2V钢的碳化物不均匀性和淬火开裂倾向性比CrWMn钢小、脱碳倾向性比9SiCr钢小，而淬透性比碳素工具钢大．其价格只比后者高约30％因此是一个值得推广使用的钢种。 但9Mn2V钢也存在一些缺点如冲击韧性不高，在生产使用中发现有碎裂现象．另外回火稳定性较差，回火温度一般不超过180℃在200℃回火时抗弯强度及韧性开始出现低值。 9Mn2V钢可在硝盐、热油等冷却能力较为缓和的淬火介质中淬火。对于一些变形要求严格而硬度要求又不很高的模具，可采用奥氏体等温淬火。 （3）尺寸大、形状复杂重负荷的冷作模具。须采用中合金或高合金钢．如Cr12Mo、Crl2MoV、Cr6WV Cr4W2MoV等，另外也有选用高速钢的。 近年来用高速钢做冷作模具的倾向巴日趋增大、但应指出，此时已不再是利用高速钢所特有的红硬性长处．而用它的高淬透性和高耐磨性。为此．在热处理工艺上也应有所区别。 选用高速钢做冷模具时．应采用低温淬火．以提高韧性。例如W18Cr4V钢做刃具时常用的淬火温度为1280-1290℃。而做冷作模具时，则应采用1190℃的低温淬火。又如W6Mo5Cr4V2钢．采用低温淬火后可使寿命大大提高、特别是显著减少了折损率。 〔4)受冲击负荷且刀间单薄的冷作模具。如上所述．前三类冷作模具用钢的使用性能要求均以高耐磨性为主为此均采用高碳过共析钢乃至荣氏体钢。而对有的冷作模具加切边楼、冲裁模等．其对口单薄．使用时又受冲击负荷作用则应以要求高的冲击韧性为主。为了解决这一矛盾．可采取以下措施．①降低合碳量．采用亚共折钢．以避免由于一次及二次碳化物而引起钢的韧性下降；②加入Si．、Cr等合金元素．以提高钢的回火稳定性和回火温度（240一270℃回火）这样有利于充分消除淬火应力使叽提高．而又不致降低硬度；②加入W等形成难熔碳化物的元素以细化晶粒、提高韧性。常用的高韧性冷作模具用钢有6SiCr、4CrW2Si；、5CrW2Si等。 3.充分发挥冷作模具钢性能潜力的途径
常用的热作模具钢材都有哪些呢 热作模具钢材对硬度要求适当，侧重于红硬性，导热性，耐磨性。因此含碳量低，合金元素以增加淬透性，提高耐磨性、红硬性为主。常用的热作模具钢材都有哪些呢?今天就让金华洲的专业技术人员为大家解说一番。 常用的热作模具钢材： 锤锻模用钢 一般说来，锤锻模用钢有两个问题比较突出一是工作时受冲击负荷作用.故对钢的力学性能要求较高，特别是对塑变抗力及韧性要求较高;二是锤锻模的截面尺寸较大(<400mm)故对钢的淬透性要求较高，以保证整个模具组织和性能均匀。常用锤锻楼用钢有5CrNiMo、5CrMnMo、5CrNiW、5CrNiTi及5CrMnMoSiV等。不同类型的锤眼模应选用不同的材料。对特大型或大型的锤锻模以5CrNiMo为好.也可采用5CrNiTi、5CrNiW或5CrMnMoSi等。对中小型的锤锻模通常选用 5CrMnMO钢。 热挤压模用钢 热挤压模的工作特点是加载速度较慢，因此，模腔受热温度较高，通常可达500一800℃。对这类钢的使用性能要求应以高的高温强度(即高的回火稳定性)和高的耐热疲劳性能为主。对ak及淬透性的要
求可适当放低。一般的热挤压模尺寸较小，常小于70～90mm。常用的热挤压模有4CrW2Si、3Cr2W8V及5%Cr型等热作模具钢.其化学成分如表4.16所示。其中4CrW2Si.既可做冷作模具钢，又可做热作模具钢.由于用途不同，可采用不同热处理方法。作冷模时采用较低的淬火温度(870—900℃)及低温或中温回火处理;作热模时则采用较高的淬火温度(一般为950一1000℃)及高温回火处理。 压铸模用钢 从总体上看，压铸模用钢的使用性能要求与热挤压模用钢相近，即以要求高的回火稳定性与高的热疲劳抗力为主。所以通常所选用的钢种大体上与热挤模用钢相同.如常采用4CrW2Si.和3Cr2W8V等钢。但又有所不同如对熔点较低Zn合金压铸模.可选用40Cr、30CrMnSi 及40CrMo等;对Al和Mg合金压铸模，可选用4CrW2Si、4Cr5MoSiV 等对Cu合金压铸模.多采用3Cr2W8V钢。随着黑色金属压铸工艺的应用，多采用高熔点的铝合金和镍合金.或者对3Cr2W8V钢进行 Cr-Al-SI三元共渗，用以制造黑色金属压铸模。国内外还正在试验采用高强度的铜合金作黑色金属的压铸模材料。 深圳市金华洲模具钢材有限公司是一家有十多年的经营历史，年销售额超过5千万，专注销售进口、国产优质模具钢材的公司。12年专业致力于模具钢材行业经验，公司实力雄厚，严格的质量管理体系，品质保证，完善的物流体系和贴心的售后服务，公司秉承“笃守
日本（大同）山阳QCM8特钢 产品名称：QCM8冷作模具用钢 产品品牌：大同钢材 原产地：日本 (1)特性日本山阳特钢，冷作模具钢，该钢是SKD11和基体高速钢相结合的产物，含有极少共晶碳化物，或者颗料也细小。具有优良的耐磨性能，良好的淬透性和更小的热处理变形。该钢的淬火工艺条件与SKD11相同，在450-550℃范围回火后硬度可达60HRC以上，高于SKD11钢，但这时的冲击韧性较低些（仍比SKD11钢高出2倍多）。再现贝氏体的临界冷速小于SKD11钢。比SKD11钢更合适进行TD法和渗氮处理；可进行高精度线切割加工，且不易开裂。 (2)典型化学成分（质量分数，%） C：0.90 Cr：8.00 Mo：2.00 V：0.50 (3)参考对应钢号我国GB标准钢号Cr12、德国DIN标准材料编号1.2080、德国DIN标准钢号X210Cr12、英国BS标准钢号BD3、法国AFNOR标准钢号Z200Cr12、意大利UNI标准钢号X210Cr13KU/X250Cr12KU、日本JIS标准钢号SKD11、美国AISI/SAE标准钢号D3。 (4)临界点温度（近似值）该钢在1030℃奥氏体化，A cl=825℃，A c3=885℃，M s=200℃。 (5)淬火、回火规范第一次预热温度500-650℃，第二次预热温度800-850℃，淬火温度 1030-1050℃，气淬，或分级淬火温度250-500℃（盐浴中，每25mm 保持10-20min），也可进行油淬至200℃出油空冷。） 回火温度为500℃或更高，回火后空冷，一般进行2次回火。 （5）典型应用举例 a)该钢可应用于精冲模具、冷锻模具、冷挤模、拉伸模、卷边模、成型轧辊。 b)也可应用于耐磨塑料成型模具等。 c)该钢与SKD11钢具有相同价格，但是比金属模SKH51高速钢的寿命高3倍。
冷作模具钢有哪些_冷作模具钢分类 本文档由深圳机械展SIMM整理，详细介绍冷作模具钢。 冷作模具钢是应用最为广泛的一类模具钢，它的产量占据了模具钢产量的大半江山，包括各种碳素工具钢、合金工具钢、高速工具钢、基体钢、硬质合金、钢结硬质合金、粉末高速工具钢和粉末高合金模具钢，另外结构钢、锌合金、增强塑料也被用来制作冷作模具。 冷作模具材料的主要性能要求是：良好的耐磨性、足够的强度和韧性、高的疲劳寿命、良好的抗擦伤和咬合性能以及良好的工艺性能。 我们将常用的冷作模具钢做一个基本的分类： 碳素工具钢、高碳低合金钢 模具钢切削、热处理 碳素工具钢：常见的包括7种，分别是T7、T8、T9、T10、T11、T12、T13。碳素工具钢中的碳的含量在0.7%-1.3%范围内，原料来源普遍，因此价格便宜。另外它的加工性能良好，淬火温度低，而且热处理后具有较高的表面硬度和较好的耐磨性。（碳元素能增强钢的硬度）
高碳低合金钢：常见的包括21种，分别是9SiCr、9Mn2V、9CrWMn、CrWMn、DS、GCr15、Gr2、60Si2Mn、8Cr2MnWMoV5、GD、Cr2Mn2SiWMoV、W、4CrW2Si、5CrW2Si、6CrW2Si、8MnSi、6SiMnV、CH-1、6CrMnSi2MoV、5Cr3Mn1SiMo1V、Cr06。高碳低合金钢种碳的含量一般都较高（≥0.6%），它在碳素工具钢的基础上加入适量的Cr、Ni、Mo、Ti、W、V、Si、Mn等合金元素冶炼而成，合金元素的总质量分数在5%以下。这些合金元素的加入提高了钢的过冷奥氏体的稳定性，钢的淬透性也大幅提升；另外一些合金元素也使得淬火冷却的速度提高，减少了淬火热应力和组织应力，防止淬火变形和淬火开裂倾向。 高耐磨冷作模具钢：高耐磨冷作模具钢一般是高碳高铬钢，是一种高合金冷作模具钢，应用最为广泛，包括有LD-1、LD-2、Cr12、 Cr12Mo1V1、Cr12MoV、Cr12Mo、Cr4W2MoV、Cr6WV、Cr12V、ER5、GM、Cr5Mo1V、Cr12W等常见的13种。这类钢大部分是莱氏体钢、组织中有大量共晶碳化物，淬火后有大量共晶碳化物存在，同事含有大量残留奥氏体，因此热处理后有变形小，耐磨性高，承载力大的优势。 冷作模具用高速钢：常见的有W18Cr4V（即W18）、W6Mo5Cr4V2（即M2）、W9Mo3Cr4V（即W9）、W12Mo3Cr4V3N（即V3N）、
大同煤峪口万人坑旅游景点介绍 1937年10月日本侵略者占领大同煤矿后，野蛮推行"以人换煤"的血腥政策，中国矿工便成为了日本人挖掘煤矿的免费机器，无数矿工积劳成疾、患病垂危,无论死活都被丢弃在废弃的坑道中，由此便形成了白骨累累的"万人坑"。据统计，日本侵略者占领大同煤矿的8年中，就有6万多名矿工被摧残致死，掠夺煤炭达1400多万吨，仅在大同煤矿矿区就有多达20处的"万人坑"，如今仅存2处，煤峪口"万人坑"就是其中一处。它们都是日军残害中国矿工的铁证，也是日本侵华罪行的铁证。现在的大同煤矿"万人坑"遗址已作为国防和爱国主义教育基地，时刻提醒人们勿忘国耻。 景点信息 景区级别：全国重点文物保护单位、国家爱国主义教育基地 地址：山西省大同市矿区煤峪口南沟 门票：免费 开放时间：8：00－18：00
交通：在市区乘1路或6路公交车到达和平街，再乘至一矿的中巴即可到达。景区有山上、山下停车场大、小两个。 周边景区：九龙壁鼓楼善化寺华严寺云冈石窟采凉山 旅游小贴士 山西省确定的"红色旅游"精品景点有31处，大同市就有其中的两处，一处就是"万人坑"，另外一处则是平型关战役遗址（灵丘县）。 景点地图 大同煤矿"万人坑"地理位置方位图 景区相关资料 "万人坑"的介绍 "万人坑"位于大同市矿区煤峪口南沟，仅是矿区二十多个"万人坑"中的一处，保
存得比较完整，分上、下两洞。上洞宽五米多，深四十多米，系一自然山洞。下洞宽四米左右，深七十多米，为旧时小煤窑的坑道。在两个洞内，堆满了日军二战期间占领大同后杀戮或迫害致死矿工的尸体遗骸。两洞内层层叠叠堆满的尸体遗骸中，有的四肢被砍断，或头颅被击穿，或脊骨被扭折，或挣扎爬行，痛苦呐喊……人间地狱般的惨景让人不忍目睹。目前，整个景区占地面积3万余平方米，山上、山下各建一个停车场，参观游览内容比较丰富，有碑林公园，死难同胞纪念碑，新建有模拟工棚和炮楼，废弃的小煤窑里还能重现当年劳工们的工作场景，展馆区收集了大量的实物、图片，并分为六大系列"觊觎矿藏蓄谋已久"、"荼毒大同霸占煤矿"、"野蛮开采疯狂攫取"、"压榨矿工灭绝人性"、"累累白骨铁证如山"、"铭记国耻警醒后人"，以此揭露日本军国主义侵略中国，残害大同矿工的罪行，并展示了大同矿工不屈不挠，奋勇反抗的斗争历程。 "万人坑"的历史背景 日本侵略者1931年发动九·一八事变侵吞我国东北，1937年7月7日夜又制造了卢沟桥事件，卢沟桥事件预示着日本全面侵华战争开始的。由于日本早在20世纪20年代前后就对包括大同煤矿在内的中国矿产资源了如指掌，而且早在战争之初，就确立了煤、铁为首要掠夺的"重点主义"政策，同时也为野蛮的经济掠夺和惨无人道的劳力统治扫除了障碍。因此在1937年10月，日本侵略者就迅速的占领了大同煤矿，并且正式成立了专门掠夺大同煤炭资源的机构--大同煤矿株式会社。他们采用破坏性开采方法，乱采乱掘，吃肥丢瘦，取易撇难，对采空的掌子面不做填充，连大巷煤壁也盗采一空，致使许多掌子面不等采完就冒了大顶。日本侵略者还野蛮
冷作模具钢的选材与热处理 刘望道 （武汉轻工大学机械工程学院材料成型及控制工程专业）【摘要】在模具制造中，模具材料作为制造模具的基础,它的性能和热处理工艺对模具寿命有着决定性的影响。本文分析了冷作模具钢的工作条件及失 效形式，提出能满足冷作模具钢工作条件的性能要求，再选择适用的材 料并进行相应的热处理，以保证其性能要求。冷作模具性能要求包括耐 磨性、韧性、强度、抗疲劳性能和杭咬合性。冷作模具材料热处理工艺 性能主要包括:淬透性,淬硬性,耐回火性,过热敏感性,氧化脱碳倾向, 淬火变形和开裂倾向等。 关键词：冷作模具钢；选材；热处理 冷作模具是在常温下对材料进行压力加工或其他加工所使用的模具。冷作模具种类繁多、结构复杂，模具在使用中受到压缩、拉伸、弯曲、冲击、摩擦等机械力的作用。冷作模具正常失效形式主要是磨损、脆断、折弯、咬合、塌陷、啃伤、软化等，因此要求冷作模具用钢在相变热处理后，具有高的变形抗力、断裂抗力、耐磨损、抗疲劳、抗咬合等能力，以保证模具具有一定的耐用度【1】。1.冷作模具的性能要求 根据冷作模具的工作条件及失效形式，冷作模具钢应具有如下基本性能【2-3】：a．高硬度和高耐磨性，工作时保持锋利的刃口 b．较高的强度和韧性及～定的热硬性，工作时刃部不易崩裂或塌陷。 c．较好的淬透性，保证淬火态有较高的硬度和一定的淬透深度。 d．较好的加工工艺性和成形性，较好的淬火安全性，热处理变形小，在复杂断面上不易淬裂。 1．1模具的耐磨性 冷作模具在工作时，表面与坯料之间产生许多次摩擦，模具必须在这种情况下仍能保持较低的表面粗糙值和较高的的尺寸精度，以防早期失效。为提高冷作模具的抗耐磨性能，通常要求模具硬度高于加工件硬度(30～50)％，材料的组织为回火马氏体或下贝氏体，其上分布均匀、细小的粒状碳化物。因此钢中的碳的质量
表一、5CrNiMo钢的化学成分（GB/T1299—2000）w/％
五、热处理 A 退火 5CrNiMo因淬火出油温度低，容易开裂，实际操作时为避免开裂，常于200℃左右即出油，这样，在模具表面获得了一层马氏体组织，但心部仍处于奥氏体状态，在380~450℃回火时，心部的过冷奥氏体即转变为上贝氏体组织，冲击韧性极差，模具寿命很低。为了提高热锻模使用寿命，可采用等温处理方法，即淬火加热后，
将模具与160~180℃硝盐中分级停留，使发生部分马氏体转变，然后再转入280~300℃硝盐中等温停2~3h；或将模具放入150℃油中，再转入280~300℃硝盐中停留2~3h。此时，模具钢的组织由马氏体+下贝氏体+少量残余碳化物组成，回火后获得回火下贝氏体组织，模具寿命明显提高。（对5CrNiMo锻模采用150℃出油，再进入300℃硝盐中等温3h，使用寿命可提高20%~50%。） 退火：①普通退火。以≤30℃/h速度加热到760～780℃，保温4～6h，炉冷到500℃出炉空冷，硬度为197～241HBS Ac1710℃,Ac3 770℃,加热温度在Ac3线之上，得到珠光体组织+块状铁素体。②等温退火。以≤30℃/h速度加热到850～870℃，保温时间2～4h，炉冷到650℃～680℃后等温4～6h，炉冷到500℃以下出炉空冷，硬度为197～241HBS，Ac1710℃,Ac3 770℃，加热温度在Ac3线之上680℃，以获得退火组织片状珠光体+块状铁素体。 其退火工艺曲线如图一、图二所示： 图一：5CrNiMo锻轧后完全退火工艺图二：5CrNiMo锻轧后等温退火工艺 B 淬火 5CrNiMo钢具有很高的淬透性，所以，钢的淬火可以采用许多冷却方式，如油淬、分级淬火或等温淬火。其中最常用的是油淬。5CrNiMo钢中的碳化物主要是M3C，加热到950℃以上可全部溶于奥氏体，但晶粒较粗大。在880℃淬火后的组织为针状马氏体和少量板状马氏体。在900℃淬火后其组织主要是板条状马氏体，仅有少量针状马氏体。这类钢在830℃淬火，200～250℃回火后有良好的力学性能，硬度约为54HRC。在300℃左右回火，韧性下降，应避免采用。图三为奥氏体随时间变化的等温转变图。
上海大学2010 ～2011学年冬季学期研究生课程考试 小论文格式 课程名称：现代模具材料及其表面处理技术课程编号：101101921论文题目: 热作模具钢中几个知识点的浅谈 研究生姓名: 尹学号: 10721 论文评语: 成绩: 任课教师: 评阅日期:
热作模具钢中几个知识点的浅谈 尹学炜 上海大学材料科学与工程学院，上海 摘要：通过这门文献课，在自己动手翻译文献、做PPT和演讲，以及同学的演讲，课堂上的讨论，特别是老师的点评，使得作者对模具钢材料的各方面，如成分的影响机制、热处理、表面处理等有了更为深入的了解，对一些研究方法、测试手段有了一定的认识。本文中，作者主要侧重热作模具钢方面，介绍了合金元素对热作模具钢的影响，以及热作模具钢中碳化物的影响、热疲劳性能和热稳定性性能的相关研究。 关键词：H13钢；热作模具钢；热疲劳；热稳定性 The description of several knowledge points on hot die steel Yin Xuewei （School of Material Science and Engineering, Shanghai University, Shanghai）Abstract：Through this literature course, by translated literature my own, prepare PPT and give lectures, and after listen to other students presentations, class discussions, especially after the teacher's comments ,I have a more in-depth understanding on the hot die steel, such as composition, heat treatment, surface treatment as well as some research methods, testing methods. In this paper, the authors focus on hot die steel, make the introduction of alloy elements on the impact of hot work die steel, and the impact of carbide, thermal fatigue properties and thermal stability properties of the related research on hot die steel. Keywords：H13 steel；hot die steel；thermal fatigue；Thermal-stability 一、引言 1.1热作模具钢 热作模具是指对加热到再结晶温度以上的金属材料进行压力加工的模具。 根据工作条件，热作模具可分为热锻模、热挤压模、压铸模和热冲裁模等。 按所含合金元素总量，可分为低合金热作模具钢、中合金热作模具钢及高合金热作模具钢。 根据模具钢的性能特点，又可分为以下几类。 （1）高韧度热作模具钢。有5CrMnMo、5CrNiMo及H11钢等，适宜制作一般的锻造模具，如锤锻模。 （2）高热强性热作模具钢。有3Cr2W8V、GR、Y4、HM1钢等。适宜制作热挤压模、压铸模。 （3）强韧性兼备的热作模具钢。有H13、HM3、4Cr5W2SiV及基体钢012Al、ER8钢等，适宜制作热锻模、热挤压模、热冲压模等。 此外，按照合金元素还可以分为钨系热作模具钢、铬系热作模具钢、铬钼系
大同矿区概况 1.概况 大同矿区位于山西省大同市西南，地跨大同、朔州两市，东北起于青瓷窑断层，东南及南至口泉—鹅毛口—洪涛山北坡一线石炭二迭纪含煤地层露头线，西和北至左云—小破堡—西村一线侏罗纪、石炭二迭纪含煤地层边界。矿区含煤面积约1827平方公里，其中侏罗系772平方公里，石炭二叠系1739平方公里，侏罗系和石炭二叠系在矿区东北部面积重叠约684平方公里。区内为平缓的丘陵地貌，西南高，东北低。尖口山最高，标高1835.9米，口泉沟最低，标高1093.6米。北同蒲线、京包线、大秦线在大同市相汇。大同市距北京382公里，距太原348公里，距包头450公里，秦皇岛653公里。通往矿区的铁路有大同—王村、大同—燕子山两条矿区专用线，各煤矿集运站都分散在两条专用线周围。以横穿矿区东西向的109国道、沿矿区东侧穿行的南北向大运公路为骨干线，配以矿区内专用公路，交通十分方便。 矿区供水水源以第四系潜水为主，现有大同市的白马城水源地以及时庄水源地，供水量严重不足，需另找新的水源。矿区电源主要来自大同市第一热电厂和神头电厂。 2.地质特征 矿区总体上为一轴向大致北北东—北东的不对称向斜，西北翼宽缓，地层倾角一般5°~15°，东南翼较陡，地层倾角最大30°~60°，边缘局部地段直立至倒转。但总的来看，区内地层倾角平缓，一般为
5°~8°，伴有与向斜轴轴向一致的短轴褶曲或波状起伏，构造简单。含煤地层为侏罗系中统大同组、石炭系上统太原组及二叠系下统山西组，共含煤35层，煤层总厚45米。其中侏罗系含煤15组，可采和局部可采煤层23层；二叠系山西组含煤4层，从上向下编号1~4号，均局部可采，单层厚度1.5米左右，其中4号煤层局部可达8.5米；石炭系太原组含煤10层，编号1~10号，可采煤层总厚度15米。主要可采煤层及其特征见表。 区内第四系表土层厚度0~20米。侏罗系各主要可采煤层顶板以砂岩为主，部分为炭质泥岩；底板为粉砂岩、细砂岩和炭质泥岩。忻州窑、晋华宫、云冈、四台四个矿为高沼气井，其它各矿属于低沼气井，但有个别盘区为高沼气盘区。煤尘具有爆炸性危险，爆炸指数28.03~43.96%。煤层自燃发火期3~12个月，上层采空后，残留煤易自燃，形成火区，对生产有一定影响。矿区水文地质条件简单，矿井富水系数为0.3~0.6立方米/吨，但老窑积水及小窑开采后的积水，是生产矿井的主要突水隐患。 3.储量 截至1996年末，大同矿区保有探明储量386.43亿吨（侏罗纪76.63亿吨，石炭二迭纪309.8亿吨），其中生产矿井保有储量77.41亿吨（侏罗纪51.19亿吨，石炭二迭纪26.22亿吨）。国有重点煤矿47.81亿吨，国有地方煤矿29.6亿吨，在建井保有15.44亿吨(侏罗纪0.9亿吨，石炭二迭纪14.54亿吨)；国有重点矿12.04亿吨，国有地方矿3.4亿吨；尚未利用的精查储量, 19.52亿吨（侏罗纪2.29亿吨，石炭二迭纪17.23
DHA-WORLD 1 2 10 100 100 1000 10000 10100 1000 100 1000 10000 100000 DHA-W (90.9HRB) SKD61 (93.2HRB) DHA-W (90.6HRB) SKD61 (93.0HRB) ( m ) mm UTi20150m/min 0.15mm/rev 1 x 4mm airblow downcut m /m i n mm O 5 (SKH51)0.15mm/rev 20mm ushiro Ez30 (5% ) or
DHA-WORLD DH2F SKD61DHA1 DH21 DH31-S DH31-EX DHA-W 0.1 110 22m m U (J /c m ) o C/min 40 30 20 10 040 44 48 52 56 HRC DHA-W SKD61(ESR) 48HRC H H (200 X 600 X 300) H R C 60 50 40 DHA-W SKD61 o (C ) 229HB 820~870 o (C)1020 550 Ac Ms 50HRC 815~875 3001030o C o 600C H R C 5045 4035 50 403020 10 01001000 1cm 1cm 22m m U (J /c m ) 10 20 30 40 DHA-W SKD61 -0.10 -0.05 0.00 0.050.10 0.150.200100200300400500 600700800 o ADC12(700C)200rpm 30min DHA-W () SKD61 () DHA-W ()SKD61 ( ) o C
常用冷作模具钢化学成分表 钢号 C Mn Si Cr W V Mo 其他 高碳工具钢 T7 O.65～ 0.74 ≤0.40≤0.35 T8 0.75～ 0.84 ≤0.40≤0.35 T9 0.85～ 0.94 ≤0.40≤0.35 T10 0.95～ 1.04 ≤0.40≤0.35 T11 1.05～ 1.14 ≤0.40≤0.35 T12 1.15～ 1.24 ≤0.40 ≤0.35 高碳低合金钢 9Mn2V 0.85～ O.95 1.70～ 2.00 ≤0.40 0.10～ 0.25 CrWMn 0.90～ 1.05 0.80～ 1.10 ≤0.40 0.90～ 1.20 1.20～ 1.60 MnCrWV 0.95～ 1.05 1.00～ 1.30 ≤0.40 0.40～ 0.70 0.40～ 0.70 0.15～ 0.30 9SiCr 0.85～ O.95 O.30～ 0.60 1.20～ 1.60 0.95～ 1.25 Cr2(GCr15) 0.95～ 1.10 ≤0.40≤0.40 1.30～ 1.65 7CrSiMnMoV O.65～ O.75 O.65～ 1.05 0.85～ 1.15 0.90～ 1.20 0.15～ 0.30 Cr2Mn2SiWMoV 0.95～ 1.05 1.80～ 2.30 0.60～ 0.90 2.30～ 2.60 0.70～ 1.10 0.10～ O.25 0.55～ O.80 高耐磨钢 Cr6WV 1.00～ 1.15 ≤0.400.4n 5.50～ 7.00 1.10～ 1.50 0.50～ 0.70 Cr4W2MoV 1.12～ 1.25 ≤0.40 0.40～ O.70 3.50～ 4.00 1.90～ 2.60 0.80～ 1.10 0.80～ 1.20 Cr5MoV 0.95～ 1.05 ≤1.00≤0.50 4.75～ 5.50 O.15～ O.50 0.90～ 1.40 6Cr4W3M02VNb 0.60～ 0.70 ≤0.40≤0.40 3.80～4.4 2.5～3.5 O.80～ 1.20 2.5～ 3.5 Nb0.2～ 0.35 Crl2 2.00～≤0.40≤0.4011.50～
新型高性能热作模具钢(HHD钢) 在压铸模上的应用 Application of New Type Ｈigh-property Hot Working Die Steel (HHD Steel) on Die Casting Die 方建儒1，卢国栋2 1一汽铸造有限公司铸造模具厂，长春市东风大街153号（130011） 2长春一汽联合压铸有限公司，长春市东风大街153号（130011） 摘要本文研究了新型高性能热作模具钢（High-property Hot working Die steel-HHD钢）的实验室检测结果和现场应用结果。HHD钢的实验室检测结果表明，钢中非金属夹杂物含量远远低于NADCA #207－2003的要求，其退火显微组织为AS1级，淬火显微组织为AH2级，晶粒度为9.5级，其冲击韧性也远远高于NADCA#207-2003对高级压铸模具钢冲击韧性的要求，其抗热疲劳性能要优于国际先进的瑞典产ASSAB8407钢。HHD钢模具现场使用情况表明，HHD钢压铸模具的寿命高于ASSAB 8407和DIEVAR制作的铝合金压铸模具；在相同的工艺条件下，由HHD钢制作的放气阀本体铜合金压铸模平均寿命是3Cr2W8V钢模具4倍以上。 关键词：HHD钢，压铸模具 1 引言 铝合金压铸模具经常与600℃左右的高速熔化的炽热金属液接触，并被反复的加热、冷却，工作环境极其恶劣，其失效形式主要有：热疲劳、冲蚀和整体断裂[1~3]。世界各国都一直致力于压铸模具材料的开发与应用，以期提高压铸模具的使用寿命。20世纪30年代初在工业中一直广泛应用5CrNiMo、5CrMnMo钢，这两种钢由于铬含量低，淬透性差，热强度及热稳定性稍差，不适合做压铸模具。始于70年代的H系列钢（AISI标准）是目前世界上用量最大的第二代热作模具钢，以铬含量为5％的H11、H12和H13为代表，这类模具钢具有良好的淬透性及热强性，是目前使用最广泛的压铸模具用钢。第三代热作模具钢是以瑞典研制的铬含量为3wt％的QRO 45、QRO80和QRO90为代表。与H13钢相比，QRO80M

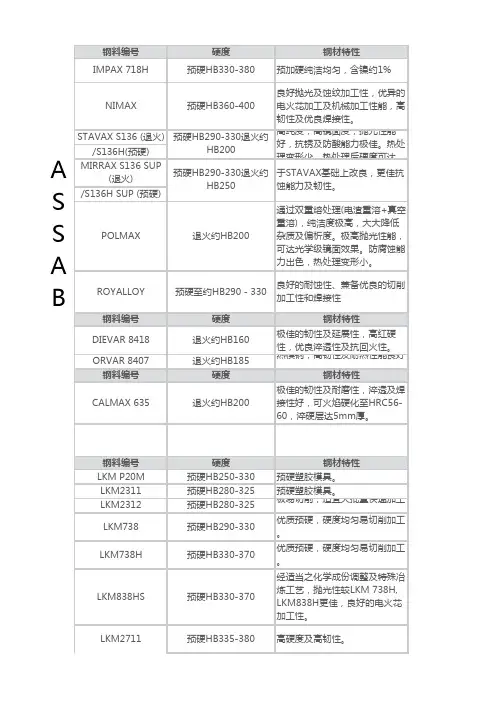

国内常见进口模具钢牌号

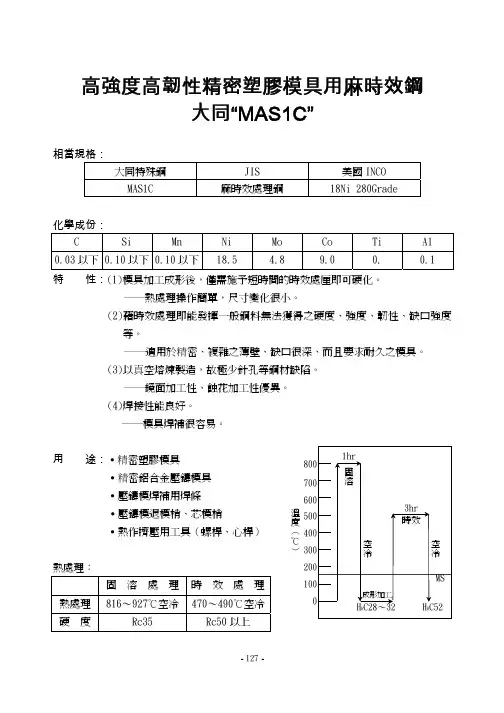

进口淬火钢 SMV3W 46～49RC 49～52RC AUBERT＆DUVAL 大灯罩、支架、反射镜镜面钢、高寿命2343ESR 46～49RC 48～52RC 大灯罩、支架、反射镜镜面钢、高寿命 8407 46～49RC 45～54RC 一胜百大灯罩、支架、反射镜镜面钢、高寿命 2344 46～49RC 48～52RC 布德鲁斯滑块、顶块、镶件高寿命 S-136 46～49RC 45～54RC 一胜百大灯罩、支架、反射镜镜面钢、高寿命、耐腐蚀SKD61 46～49RC 滑块、顶块、镶件、杆件高寿命 SKH51 59～61RC 小镶针、小顶针、扁顶针高硬度、韧性较好、高耐磨 SUJ2 58～62RC 高频淬火导柱、导套、复位杆 进口预硬钢 NAK80 37～43RC 大同大灯罩、支架镜面钢、焊接性好、韧性差 MEK4 42～43RC AUBERT＆DUVAL 后灯灯罩抛光性好 NIMAX 40RC 一胜百后灯灯罩抛光性好、皮纹效果好 718HH 35～39RC 一胜百后灯灯罩抛光性好、皮纹效果好 718S 30～35RC 一胜百寿命要求中等的模具抛光性较好、皮纹效果好 718 28～33RC 一胜百寿命要求中等的模具抛光性较好、皮纹效果好 618HH 36～40RC 一胜百后灯灯罩后模抛光性较好、皮纹效果好 2738 28～33RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好 738HH 33～38RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好 738MOD.TS 31RC 布德鲁斯寿命要求高的大型模具抛光性较好、皮纹效果好 2711 37～40RC 布德鲁斯滑块、顶块、镶件抛光性好、加工性不好 GS-2711 35～38RC 滑块、顶块、镶件抛光性好、加工性不好 P20HH 34～38RC 芬苛乐寿命要求高的大型模具抛光性较好、皮纹效果好 P20LQ 34～38RC 芬苛乐寿命要求高的大型模具抛光性好、皮纹效果好 MOLDMAX30 26～32RC BRUSH WELLMAN 不易冷却的镶件导热性好 MOLDMAX40 36～42RC BRUSH WELLMAN 不易冷却的镶件导热性好 AMPCO18 192HB AMPCO 导套、导向条、耐磨片自润滑性极佳、耐磨 AMPCO21 30RC AMPCO 导套、导向条、耐磨片自润滑性极佳、耐磨
制作热锻模最好用什么材料 近几年来，我国在研制开发新型模具钢方面做了大量工作，并对部分国外优良热作模具钢进行了国产化研究，为市场提供了优质价廉的模具钢。下面简单介绍热作模具钢的种类和应用进展概况。 1．已纳入国家标准热作模具钢 热作模具钢系列已纳入国家标准《GB/T1299-2000合金工具钢》，按主要化学成分可分为W系，Cr-Mo系，Cr-W-Mo系等类型。 3Cr2W8V（H21）钢，具有高热强性、高热稳定性、良好的耐磨性和工艺性能，工作温度达到650℃。缺点：碳化物偏析严重，塑性、韧性、导热性、抗冷热疲劳性能和抗溶蚀性能较差。我国20世纪50年代从前苏联引进，使用寿命不长，且合金度高，成本高，目前国外已基本淘汰。我国由于受钢种和技术上的限制，目前，仍在大批生产和使用。 4Cr5MoSiV（H11）及4Cr5MoSiV1（H13）钢高淬透性和淬硬性、高韧性、高热强性和耐磨性，使用温度590钢中碳化物细小分布均匀，抗冷热疲劳性能和抗溶蚀性能好，冷热加工性能好。H13钢（H11钢的改进型）是目前国内热镦锻钢、冷镦模套的主要材料，也是通用性强的热作模具钢，是代替3Cr2W8V钢的理想钢材，寿命可提高2-3倍。 4Cr3Mo3SiV（H10）钢具有高韧性，高的抗高温软化性能和中等水平的抗磨性能。可代替3Cr2W8V钢制作热挤压模。4Cr5W2VSi钢其热稳定性高于H13、H21钢，韧性介于H13、H21之间。适当高速镦锻模，使用寿命比H21钢高倍。 3Cr3Mo3W2V（HM1）钢具有优良的强韧性，较高热强性、耐磨性、回火稳定性，抗冷热疲劳性能、冷热加工性能好，工作温度700℃以上。该钢通用性强，适合于制作在高温、高速、高负荷、急冷急热条件下工作的模具，其性能优于 4Cr5W2VSi和3Cr2W8V钢，模具寿命比3Cr2W8V钢提高标准2—3倍。
H13热作模具钢的化学成分 及其改进和发展的研究 潘晓华朱祖昌 (艾福表面处理技术（上海）有限公司，上海工程技术大学) 摘要: 应用钢的强韧化设计和金属学原理的相关理论,本文相当详尽地分析了H13钢的化学成分及其对钢的组织结构和性能的影响,同时阐明了近年来国内外对H13钢成分的改进和发展方面的工作,旨在促进人们能更进一步开展开发、制造和处理H13钢的研究。 关键词:H13钢,化学成分,显微组织,工具钢设计 On the Chemical Composition of H13 Hot Work Tool Steel and It’s Development PAN Xiaohua, ZHU Zuchang Astract: In this paper the authors apply relative theories of alloy steel design for strengthening and toughening and principles of physical metallurgy to the analyses in some detail of the chemical compositions of H13 hot work tool steel and the effects of the ones upon the microstructures and properties. In the next place we explain the improvement and development on the chemical
composition in recent years. The purpose is in order to better prompt an investigation into the development, manufacture as well as heat treatment of H13 steel. Keyword: h13 steel, chemical composition, microstructure, tool steel design 1．前言 热作模具钢要求材料具有高的淬透性、高的高温强度、高的耐磨性、高的韧度、高的抗热裂能力和高的耐熔损性能等。在美国,热作模具钢分为三种：铬热作模具钢、钨热作模具钢和钼热作模具钢,都冠以H字母,分别表示为H10~H19、H21~H26和H42、H43等。其中前两种钢的含碳量在(0.30~0.50)﹪范围,后种钢的含碳量在 (0.50~0.70)﹪范围内,三种钢的Cr、W、Mo和V合金元素的总含量在(6~25)﹪范围。 H13钢是使用最广泛和最具代表性的热作模具钢种,它的主要特性是[1]：（1）具有高的淬透性和高的韧性；（2）优良的抗热裂能力，在工作场合可予以水冷；（3）具有中等耐磨损能力，还可以采用渗碳或渗氮工艺来提高其表面硬度，但要略为降低抗热裂能力；（4）因其含碳量较低，回火中二次硬化能力较差；（5）在较高温度下具有抗软化能力，但使用温度高于540℃（1000℉）硬度出现迅速下降（即能耐的工作温度为540℃）；（6）热处理的变形小；（7）中等和高的切削加工性；（8）中等抗脱碳能力。更为令人注意的是,它还可用于制作航空工业上的重要构件。
