射芯机的原理

热芯盒射芯机制芯工安全操作规程热芯盒射芯机是一种用于制造塑料制品的机器设备，具有高效、高精度、重复性好等特点，但由于其工作原理和操作方式，存在一定的安全隐患。

本文主要介绍热芯盒射芯机的工作机制和安全操作规程，以确保其安全稳定运行，并保障工人人身安全。

一、机器工作机制热芯盒射芯机是一种将塑料颗粒熔融加热后，通过一系列的机械运动将其注入模具腔中，冷却后便可得到需求的塑料制品的机器设备。

其主要工作由以下几个步骤组成：1. 加料阶段：将预先测量好的塑料颗粒填充到加料斗中，然后开始向模具中输送。

2. 熔融阶段：升温器将加热器的温度升高到塑料的熔点，通过不断的搅拌使得塑料颗粒完全熔融，并达到所需的温度。

3. 射出阶段：在模具射出器的压力下，熔融的塑料颗粒被注入到模具的腔内，然后冷却成型。

4. 开模取件：当成型塑料达到一定硬度后，模具上的定位销开始活动，将模具分离，将制品取出。

二、安全操作规程1. 在操作之前，操作人员应将工作环境调整至最佳状态，确保充足的照明、通风和干燥。

2. 在开机前，应检查热芯盒、油温控制器、加料系统、熔融室和射出系统等重要部分是否正常运作。

检查完成后，方可正式开机。

3. 操作人员在操作前应佩戴带钢盔和工作手套，操作过程中不得戴手表、戒指等物品。

严禁在机器运行时触摸机器或模具。

4. 在操作前，应清理模具和熔融腔中的残留物，确保模具和熔融腔干净无杂质。

5. 操作人员应保持清醒状态，杜绝饮酒、吸烟等行为。

禁止在机器周围放置易燃物品，严禁在机器周围使用明火。

6. 在操作机器的过程中，严禁随意调整机器的控制系统等重要部分，如油温、射速、射压等，以免影响机器的正常运作和操作人员的安全。

7. 在机器运行过程中，切勿将手指和工具等异物插入机器内部，严禁触摸移动热芯盒部分，以免发生危险。

8. 在操作完成后，应将机器调整至停止状态，切勿强制关闭电源，切断电源、气源和水源等电器设备，确保电器设备处于安全状态。

Z8640B（C）型热芯盒射芯机使用说明书共30 页第1 页目录1．概述2．主要技术参数3．主要结构特点与工作原理4．机器的安装和调整5．机器的操作6．机器的维修和保养7．易损件目录8．主要外购件目录9．附图(1) 总图(2) 动作逻辑图(3) 工艺流程图(4) 气动原理图(5) 加热棒和热电偶分组图(6) 电气安装现场接线图(7) 接近开关位置示意图(8) 机器与芯盒、射板、顶芯板的关系(9) 机器与芯盒有关尺寸(10) 地基示意图(11) 电气原理图Z8640B（C）型热芯盒射芯机使用说明书共30 页第2 页1．概述Z8640B型射芯机是一种新型的射制40Kg以下砂芯的全自动高效率热芯盒射芯机。

它是在2ZZ8640A型射芯机基础上发展起来的下顶式起芯射芯机。

它具有射芯和起芯二个工位，适用于射制水平分型的砂芯，装置了抽模和夹紧机构，也适用于四开模的芯盒。

Z8640C型射芯机是Z8640B型射芯机的拓展，它在射芯工位左右有二个起芯工位，具有更高的生产效率。

Z8640B（C）型射芯机适用于批量生产各种形状复杂的砂芯，具有砂芯尺寸精确、生产率高、劳动强度低等优点。

Z8640B（C）型射芯机采用电加热，并配备相应的温度自控仪，如果配置煤气加热装置，便可替代电加热。

若装置相应的吹气挡板机构和其它必备装置，即可用于二氧化硫或三乙胺冷芯盒制芯，除此之外，还适用于覆膜砂制芯。

2．主要技术参数2.1 最大芯盒尺寸（长×宽×高）1000×700×700 mm2.2 最大制芯尺寸（长×宽×高）900×600×230 mm2.3 最大制芯质量40 kg2.4 工作台至射头距离830 mm2.5 工作台面尺寸1200×980 mm2.6 工作台面高度1050 mm2.7 取芯车高度1775 mm2.8 顶升缸有效行程100 mm2.9 下顶芯有效行程330 mm2.10 抽模活块高度1575 mm 2.11 抽模活块间距最小704 mm最大1304 mm 2.12 每工位循环机动时间四开模45 s二开模42 s Z8640B（C）型热芯盒射芯机使用说明书共30 页第3 页2.13 每循环自由空气消耗量Z8640B型 1.2 m3Z8640C型 2.4 m32.14 工作气压0.5 ~ 0.6 MPa2.15 电功率Z8640B型75 kWZ8640C型150 kW2.16 机器总重Z8640B型7800 kgZ8640C型11000 kg2.17 机器最大外形尺寸（长×宽×高）Z8640B型4000×3900×4145 mmZ8640C型6450×3900×4145 mm3．主要结构特点及工作原理3.1 主要结构特点3.1.1Z8640B型射芯机Z8640B型射芯机具有一个射芯工位和一个起芯工位，一台驱动工作台穿梭于射芯、起芯工位之间。

铸造射芯机工作原理
铸造射芯机是一种用于铸造过程中射入芯棒的设备，其工作原理主要包括机械部分和控制部分。

在机械部分方面，铸造射芯机通常由主机、液压系统、控制系统和射芯模具等部分组成。

主机通过液压系统驱动，将射芯模具定位到需要射入的位置。

液压系统通过控制系统的指令，控制射芯模具的运动，实现射芯的精准定位和射入。

而射芯模具则是根据铸件的形状和尺寸设计制造的，确保射芯的精准度和稳定性。

在控制部分方面，铸造射芯机通过控制系统实现对整个射芯过程的精确控制。

控制系统通常包括PLC控制器、触摸屏操作界面、传感器等部件。

PLC控制器接收操作员的指令，通过程序控制液压系统的动作，确保射芯的准确性和稳定性。

触摸屏操作界面则提供给操作员一个直观的操作界面，方便操作员对铸造射芯机进行参数设置和监控。

传感器则用于监测射芯过程中的各项参数，如压力、位置等，确保射芯过程的安全性和稳定性。

铸造射芯机的工作原理可以简单概括为：操作员通过触摸屏操作界面设置射芯参数，PLC控制器接收指令后控制液压系统的动作，将射芯模具定位到需要射入的位置，然后通过液压缸的动作，将射芯射入到铸件中，最后控制系统监测射芯过程中的各项参数，确保射芯的准确性和稳定性。

总的来说，铸造射芯机通过机械部分和控制部分的协同作用，实现对铸造过程中射芯的精确控制，提高了铸件的质量和生产效率。

铸造射芯机在现代铸造工业中扮演着重要的角色，为铸造工艺的自动化和智能化发展提供了重要支持。

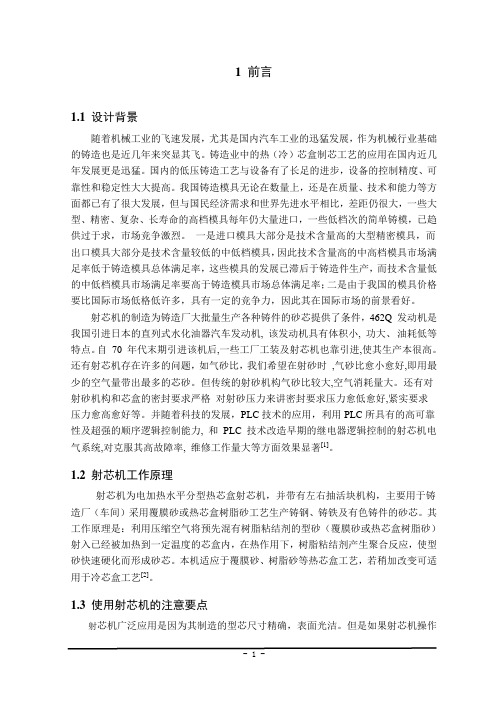

1前言1.1设计背景随着机械工业的飞速发展，尤其是国内汽车工业的迅猛发展，作为机械行业基础的铸造也是近几年来突显其飞。

铸造业中的热（冷）芯盒制芯工艺的应用在国内近几年发展更是迅猛。

国内的低压铸造工艺与设备有了长足的进步，设备的控制精度、可靠性和稳定性大大提高。

我国铸造模具无论在数量上，还是在质量、技术和能力等方面都已有了很大发展，但与国民经济需求和世界先进水平相比，差距仍很大，一些大型、精密、复杂、长寿命的高档模具每年仍大量进口，一些低档次的简单铸模，已趋供过于求，市场竞争激烈。

一是进口模具大部分是技术含量高的大型精密模具，而出口模具大部分是技术含量较低的中低档模具，因此技术含量高的中高档模具市场满足率低于铸造模具总体满足率，这些模具的发展已滞后于铸造件生产，而技术含量低的中低档模具市场满足率要高于铸造模具市场总体满足率；二是由于我国的模具价格要比国际市场低格低许多，具有一定的竞争力，因此其在国际市场的前景看好。

射芯机的制造为铸造厂大批量生产各种铸件的砂芯提供了条件，462Q 发动机是我国引进日本的直列式水化油器汽车发动机, 该发动机具有体积小, 功大、油耗低等特点。

自70 年代末期引进该机后,一些工厂工装及射芯机也靠引进,使其生产本很高。

还有射芯机存在许多的问题，如气砂比，我们希望在射砂时,气砂比愈小愈好,即用最少的空气量带出最多的芯砂。

但传统的射砂机构气砂比较大,空气消耗量大。

还有对射砂机构和芯盒的密封要求严格对射砂压力来讲密封要求压力愈低愈好,紧实要求压力愈高愈好等。

并随着科技的发展，PLC技术的应用，利用PLC所具有的高可靠性及超强的顺序逻辑控制能力, 和PLC 技术改造早期的继电器逻辑控制的射芯机电气系统,对克服其高故障率, 维修工作量大等方面效果显著[1]。

1.2 射芯机工作原理射芯机为电加热水平分型热芯盒射芯机，并带有左右抽活块机构，主要用于铸造厂（车间）采用覆膜砂或热芯盒树脂砂工艺生产铸钢、铸铁及有色铸件的砂芯。

射芯机工作原理
射芯机是一种用于制造电子封装或输出电路板的机械设备。

其主要工作原理可以从以下几个方面来解释：
1. 材料供给：射芯机通过一个输送系统将射芯（也称为芯片）从供料器中取出并传送到下一步工序。

供料器通常是一个装有芯片的供料盘或管道，射芯机会精确地取出一个芯片，避免过量或过少的供给。

2. 定位与对位：将射芯放置在正确的位置是射芯机的关键任务之一。

通过精确的定位装置，射芯机会将芯片准确地定位到目标位置，以确保后续工序的正确性。

3. 粘贴或安装：一旦射芯准确地定位到目标位置，射芯机会使用粘接剂或其他固定方法将芯片固定在电路板上。

这可能包括涂覆粘接剂、热压合或其他固定技术。

4. 检验与质量控制：部分射芯机还配备了检验和质量控制系统。

这些系统可以使用光学或其他传感器检测芯片的正确性、尺寸、形状和位置等参数，并对不合格的芯片进行排除，以确保产品质量。

以上是射芯机的基本工作原理，它能够高效地操作和安装芯片，提高生产效率和产品质量。

铸造射芯机工作原理铸造射芯机是铸造过程中常用的一种设备，其工作原理主要是通过将金属液体注入到模具中，同时在模具中注入射芯，形成所需的空腔结构。

铸造射芯机在铸造过程中起着至关重要的作用，下面将详细介绍其工作原理。

铸造射芯机的工作原理与铸造过程密切相关。

在铸造过程中，金属液体被注入到模具中，形成所需的产品形状。

而铸造射芯机则是用来制造模具中的射芯，射芯是用来形成产品中的内部结构或空腔的零件。

通过铸造射芯机，可以将射芯粘合到模具中，从而在产品中形成空腔或内部结构。

铸造射芯机的工作原理主要包括以下几个步骤。

首先是射芯的制备。

在铸造射芯机中，将砂浆或其他材料注入到射芯模具中，经过压实和固化，制备成所需形状的射芯。

然后是射芯的粘合。

将制备好的射芯粘合到模具中，确保射芯与模具之间的粘合牢固。

最后是金属液体的注入。

将金属液体注入到模具中，同时保证射芯在金属液体的作用下能够保持形状并形成所需的空腔结构。

除此之外，铸造射芯机还具有一些特点和优势。

首先是生产效率高。

铸造射芯机可以自动化完成射芯的制备和粘合工作，大大提高了生产效率。

其次是射芯质量好。

铸造射芯机可以精确控制射芯的形状和尺寸，保证了射芯的质量稳定。

再次是节约材料。

铸造射芯机可以根据产品的需要制备不同形状的射芯，有效节约了材料的使用。

总的来说，铸造射芯机在铸造过程中起着重要的作用，其工作原理简单明了，通过制备和粘合射芯，形成产品中的空腔结构。

铸造射芯机具有高效率、高质量、节约材料等优点，是铸造过程中不可或缺的设备之一。

希望通过本文的介绍，读者对铸造射芯机的工作原理有了更深入的了解。

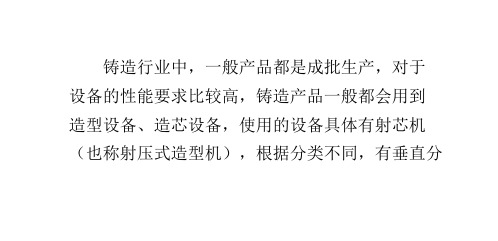

射芯机用途详解一、简介射芯机是现代铸造工业中不可或缺的设备，它的主要功能是制造砂型，为金属铸件的生产提供便利。

这种设备的使用大大提高了生产效率和产品质量，同时也降低了生产成本。

本文将详细介绍射芯机的用途，以帮助读者更好地理解和使用这种设备。

二、射芯机的工作原理射芯机是一种利用压缩空气或真空原理，将砂粒或其他颗粒材料通过射枪射入模具内，形成预定形状的砂型的机器。

其工作原理主要包括以下几个步骤：首先，将砂粒或其他颗粒材料放入射枪中；然后，通过压缩空气或真空，将砂粒或其他颗粒材料从射枪中射出；最后，砂粒或其他颗粒材料在模具内形成预定形状的砂型。

三、射芯机的用途1. 制造砂型：射芯机的主要用途是制造砂型，这是铸造过程中的关键步骤。

通过射芯机，可以快速、准确地制造出各种形状和大小的砂型，满足不同的生产需求。

2. 生产高质量铸件：射芯机制造的砂型质量高，可以有效地保证铸件的质量。

这是因为射芯机可以精确控制砂粒的分布和密度，从而确保砂型的均匀性和密实性。

3. 提高生产效率：射芯机的使用大大提高了生产效率。

与传统的手工制模相比，射芯机可以在短时间内制造出大量的砂型，满足了大规模生产的需求。

4. 降低生产成本：射芯机不仅可以提高生产效率，还可以降低生产成本。

这是因为射芯机的操作简便，只需要少量的人工操作，就可以完成大量的制模工作。

此外，射芯机制造的砂型质量高，可以减少铸件的废品率，进一步降低生产成本。

四、射芯机的应用范围射芯机广泛应用于各种铸造行业，包括汽车制造、航空航天、船舶制造、机械制造等。

在这些行业中，射芯机主要用于制造各种复杂形状和高精度要求的铸件，如发动机零件、航空引擎零件、汽车零部件等。

五、总结射芯机是一种高效、精确、经济的制模设备，它的使用对于提高铸造行业的生产效率和产品质量具有重要意义。

随着科技的不断进步，我们期待射芯机能在未来的铸造生产中发挥更大的作用。

自动双头射芯机工作原理自动双头射芯机是一种高效、自动化的模具生产设备，适用于生产各种类型的模具。

本文将详细介绍自动双头射芯机的工作原理，主要包含以下几个方面：模具定位、砂型制作、冷却定型、砂型取出、循环供砂和自动化控制。

模具定位自动双头射芯机在生产模具时，首先需要对模具进行定位。

该部分主要通过编码器和直线位移传感器等设备来采集模具位置信息。

当模具进入设备后，编码器开始工作，通过与直线位移传感器的配合，将模具的位置信息传递给PLC（可编程逻辑控制器）或其他控制方式。

PLC根据位置信息调整模具的姿态，使其处于正确的位置，以确保后续流程的准确性。

砂型制作砂型制作是自动双头射芯机的重要环节之一。

该部分主要涉及型砂制备、造型固化、出型等环节。

首先，PLC根据生产需求控制设备将型砂输送到指定位置，然后通过射芯机将型砂填入模具中，形成砂型。

在造型过程中，PLC会监控整个流程，确保砂型的质量和尺寸符合要求。

一旦砂型固化完成，PLC会控制设备将砂型从模具中取出，以便进行后续操作。

冷却定型为了使砂型快速冷却并定型，自动双头射芯机配备了冷却系统。

该部分主要通过PLC或其他方式控制冷却水路，实现高温快速冷却。

冷却系统能够有效地降低砂型的温度，使其在短时间内达到稳定的尺寸和硬度，从而提高生产效率。

同时，PLC还会根据砂型的温度变化调整冷却水流量，以确保冷却效果的一致性。

砂型取出在砂型冷却定型后，需要将其从模具中取出。

自动双头射芯机配备了机械手，可以高效、精准地完成砂型取出任务。

该部分主要通过PLC或其他方式控制机械手取件，实现自动化操作。

机械手在PLC的指令下，精确地移动到模具的位置，将砂型抓取并移出模具。

机械手的动作准确、稳定，能够确保砂型的完好无损，同时也提高了生产效率。

循环供砂为了满足连续生产的需求，自动双头射芯机采用了循环供砂系统。

该部分主要通过PLC或其他方式控制砂箱供给，实现高效、精准的循环供砂。

在生产过程中，PLC会根据生产需求和砂箱的储砂量，自动调整供砂速度和供给量。
