输送机的分类及特点输送机是一种常见且广泛应用于工业生产过程中的机械设备,用于将物料从一个地点输送到另一个地点。
根据输送机的用途、输送方式和输送物料的属性等因素,可以将输送机分类为多种类型。
以下将对常见的输送机进行分类和介绍,并分析其特点。
一、带式输送机带式输送机(Belt Conveyor)是一种常用的输送设备,广泛应用于矿山、冶金、煤炭等行业。
其主要特点有:1.运输能力大,输送距离远:带式输送机能够连续、高效地输送大量物料,适用于长距离或大量物料的输送。
2.机构简单,结构可靠:带式输送机由带式传动部分和支撑部分组成,结构相对简单,可靠性高。
3.适应多种工况:带式输送机适应性强,可根据工况的需要调整输送速度、角度和长度等参数。
二、螺旋输送机螺旋输送机(Screw Conveyor)采用螺旋刀片旋转的原理,将物料从一个地点输送到另一个地点。
其主要特点有:1.结构简单、占用空间小:螺旋输送机的结构相对简单,一般为直管式,不占用过多的空间。
2.适应性强:螺旋输送机适用于输送颗粒状、粉状、小块状等各种物料,适应性较广。
3.输送均匀、稳定:螺旋刀片的旋转带动物料向前推进,输送过程中物料均匀稳定。
三、链式输送机链式输送机(Chain Conveyor)主要通过链条和链轮的运动,将物料输送到目标位置。
其主要特点有:1.载荷能力大:链条和链轮的结构使得链式输送机具有较高的承载能力,适合输送较重物料。
2.输送段长度可调:通过增减链条和链轮的数量,可以调整链式输送机的长度,适应不同的工作场所。
3.适应多种工况:链式输送机具有较好的适应性,可以应用于各种工况下的物料输送。
四、辊筒输送机辊筒输送机(Roller Conveyor)利用辊筒的回转运动,将物料进行输送。
其主要特点有:1.输送效率高:辊筒输送机由多个辊筒组成,可以实现物料连续输送,提高输送效率。
2.可运输不同形状物料:辊筒输送机适用于各种形状的物料,如箱体、园筒、托盘等。
煤矿用皮带输送机型号介绍煤矿用皮带输送机泛指在煤矿及矿井下使用的各种型号皮带输送机,具有输送量巨大,运输距离长,承载能力强,运行平稳安全可靠等特点。
下面我将着重介绍常见的煤矿用皮带输送机型号,特殊型号暂且不进行过多介绍。
一、td75型带式输送机 1、TD75型带式输送机是一般用途的带式输送机,由于输送量大、结构简单、维护方便、成本低、通用性强等优点而广泛地用于冶金、煤炭、化工、水电等部门中用来输送散状物料或成件物品,输送堆积比重为0.5-2.5吨/m;的各种块状、粒状物料,也可输送成件物品。
2、TD75型带式输送机的带宽有六种:500、650、800、1000、1200、1400毫米。
3、TD75型带式输送机是我国在1975年进行编辑和修正的一种通用型号的带式输送机。
Td75型带式输送机结束了我国带式输送机没有统一标准的状况,至今仍然沿用至今,为社会主义经济的发展发挥着不可小视的作用。
二、DTⅡ(A)型带式输送机 1、在td75型带式输送机之后,随着经济的发展,原有机型已经不能满足经济发展的需要。
因此国家设计部对原有td75型皮带输送机进行修改和编辑,重新修订出了DTⅡ(A)型带式输送机。
2、DTⅡ(A)型固定式带式输送机是通用型系列产品,可广泛用于冶金、煤炭、交通、电力、建材、化工、轻工、粮食和机械等行业,输送堆积密度为500~2500kg/m3的各种散状物料和成件物品,适用环境温度为-20~+40℃。
3、DTⅡ(A)型固定式带式输送机因其长距离和大运载量而深受煤矿用户使用,从2005年研发至今,目前已经在煤矿上得到大面积的使用,深受用户好评。
三、煤矿用伸缩式皮带输送机煤矿用伸缩式皮带输送机也称DSJ皮带输送机,煤矿井下用带式输送机是利用摩擦传动的连续运输设备,具有运输能力大运输距离长、运转平稳、成本低和噪音小、机体重量轻、安装方便、安全可靠等显著优点,近年来被广泛用于煤矿井下集中巷道的运输:顺槽运输、巷道运输、巷道掘进运输和综采工作面配套运输。
煤矿皮带输送机参数
煤矿皮带输送机参数主要包括:
1、输送能力:单位时间内所能输送的物料量。
2、输送带宽度:输送带的实际宽度,以毫米为单位。
3、输送带厚度:输送带的实际厚度,以毫米为单位。
4、带速:输送带在每单位时间内所能完成的移动量,以米/小时为单位。
5、带张力:输送带的最大承载能力,以兆帕为单位。
6、传动电机功率:传动电机的实际功率,以千瓦为单位。
7、悬挂结构:悬挂结构的形式和组成部分,例如减速机、滚针轴承和滑动导向轮等。
8、机架材料:机架材料的类型,例如碳钢、不锈钢等。
9、外壳材料:外壳材料的类型,例如ABS、聚碳酸酯等。
10、安装方式:安装方式的类型,例如立式安装、悬挂式安装等。
矿用皮带机型号及其参数矿用皮带机是一种重要的输送设备,广泛应用于煤矿、金属矿山、建筑材料、化工、电力、粮食等行业,其作用是将物料从一个地点输送到另一个地点。
根据不同生产需求和物料输送要求,矿用皮带机有多种不同的型号和参数。
1.型号1:DJ型矿用皮带机参数:-输送能力:100-10000 t/h-传动带宽:500-2200 mm-输送长度:100-4000 m-传动速度:0.8-4.0 m/s-输送物料:煤炭、矿石、矿渣等2.型号2:TD型矿用皮带机参数:-输送能力:200-3000 t/h-传动带宽:500-1600 mm-输送长度:100-2000 m-传动速度:0.8-5.0 m/s-输送物料:煤炭、矿石、矿渣等3.型号3:DT型矿用皮带机参数:-输送能力:100-1500 t/h-传动带宽:500-1400 mm-输送长度:100-2000 m-传动速度:0.8-4.5 m/s-输送物料:煤炭、矿石、矿渣等以上仅是几个常见的矿用皮带机型号和参数,实际上市场上还有更多款式和规格可供选择。
对于不同的生产厂家和工程项目来说,选择合适的型号和参数的矿用皮带机是非常重要的。
矿用皮带机的参数对于其运行效率、输送能力和使用寿命都有很大的影响。
例如,输送能力直接关系到设备每小时能够输送的物料数量,传动带宽决定了输送物料的宽度,输送长度则反映了设备能够覆盖的范围。
此外,传动速度也是一个重要的参数,过高或过低的传动速度都会影响到设备的正常运行。
过高的传动速度会增加设备的磨损和能耗,过低的传动速度会导致物料堆积和堵塞。
对于不同的物料和工况,需要选择合适的矿用皮带机型号和参数,以确保设备的运行效率和可靠性。
而在选择设备时,还需要考虑输送距离、输送斜度、物料性质、环境温度等因素,以便选购适用于具体工程项目的矿用皮带机。
总之,矿用皮带机是一种重要的输送设备,不同型号的矿用皮带机具有不同的参数,参数的选择应根据具体的生产需求和物料输送要求来确定。
煤矿通用皮带输送机技术参数煤矿通用皮带输送机是煤矿生产中不可缺少的重要设备之一。
它能够将原煤、选煤、废矸等物料输送到任意点,极大地提高煤炭开采效率。
以下是煤矿通用皮带输送机的主要技术参数。
1. 输送能力煤矿通用皮带输送机的输送能力是指单位时间内输送物料的数量,一般使用单位是t/h。
煤矿输送机的输送能力取决于输送带宽度、输送速度、输送距离等多种因素,不同的工况下,输送能力也会有所不同。
2. 输送带宽度输送带宽度是指输送带的有效宽度,一般使用单位是mm。
煤矿通用皮带输送机的输送带宽度根据输送能力确定,同时也会受到物料大小、粉尘等因素的影响。
常用的输送带宽度有800mm、1000mm、1200mm、1400mm、1600mm等等。
3. 输送速度输送速度是指输送带单位时间内的线速度,一般使用单位是m/s。
煤矿通用皮带输送机的输送速度受到输送能力和输送距离的影响,通常在2-5m/s之间。
4. 输送距离输送距离是指物料从进料点到出料点的输送距离,一般使用单位是m。
煤矿通用皮带输送机的输送距离主要与矿井地质条件、生产工艺、物料种类等因素有关,一般在几十米到数千米之间。
5. 机身倾斜角度机身倾斜角度是指输送带相对于水平面的倾斜角度,一般以度数表示。
适当的机身倾斜角度可以使输送带物料在水平方向和竖直方向上都有一定的速度分量,有利于物料流动,提交输送效率。
煤矿通用皮带输送机的机身倾斜角度一般在10°-35°之间。
6. 驱动形式煤矿通用皮带输送机的驱动形式主要有电动机驱动和液力耦合器驱动两种。
电动机驱动的输送机动力传动方便,启停控制灵活,更容易适应各种工况。
液力耦合器驱动的输送机则具有启动平稳,起重负荷大等优点。
根据工作需要和经济性原则,选用合适的驱动方式。
7. 排料煤矿通用皮带输送机的排料方式主要有目录、倾斜槽、翻转式、半开放式等多种形式,其中目录式和倾斜槽式排料方式广泛应用。
排料方式和灵活性是煤矿通用皮带输送机的关键性能之一。

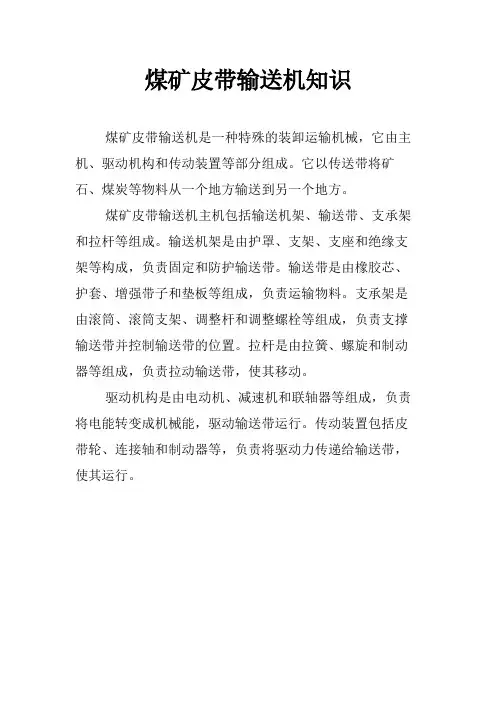

煤矿皮带输送机知识
煤矿皮带输送机是一种特殊的装卸运输机械,它由主机、驱动机构和传动装置等部分组成。
它以传送带将矿石、煤炭等物料从一个地方输送到另一个地方。
煤矿皮带输送机主机包括输送机架、输送带、支承架和拉杆等组成。
输送机架是由护罩、支架、支座和绝缘支架等构成,负责固定和防护输送带。
输送带是由橡胶芯、护套、增强带子和垫板等组成,负责运输物料。
支承架是由滚筒、滚筒支架、调整杆和调整螺栓等组成,负责支撑输送带并控制输送带的位置。
拉杆是由拉簧、螺旋和制动器等组成,负责拉动输送带,使其移动。
驱动机构是由电动机、减速机和联轴器等组成,负责将电能转变成机械能,驱动输送带运行。
传动装置包括皮带轮、连接轴和制动器等,负责将驱动力传递给输送带,使其运行。
皮带输送机技术特点一、传输能力强:皮带输送机可以在水平、倾斜和垂直方向上输送各种物料,其传输能力强大。
它可以满足各种不同物料输送的要求,包括固体物料、颗粒材料、散状物料等。
二、输送距离长:皮带输送机可以实现较长的输送距离。
无论是在水平方向、倾斜方向还是在垂直方向上,它都可以进行长距离的输送。
这个特点使得皮带输送机成为大型矿物料输送和煤炭运输的首选设备。
三、输送速度可调:皮带输送机的输送速度可以根据需要进行调节。
可以根据物料的性质和输送距离来调整输送速度,以达到最佳的输送效果。
同时,皮带输送机的输送速度可以通过变频器控制,实现连续调节。
四、可返输送:皮带输送机可以实现双向输送,即可实现正向输送,也可以实现反向输送。
这使得在特殊工艺要求或需要将物料返回原来位置的情况下能够灵活应对。
五、运行稳定可靠:皮带输送机采用整体式结构,具有高强度和刚性,使得其运行过程中的振动小、噪音低,运行稳定可靠。
同时,皮带输送机的传动系统采用润滑液或油脂润滑,减少了传动部件的磨损和维护成本。
六、输送效率高:皮带输送机具有高效的输送效果。
它能够根据物料的量和输送距离进行自动化输送,减少人工操作,并能够连续运行,提高生产效率。
七、结构简单、维护方便:皮带输送机的结构相对简单,组成部件较少,安装和维护相对方便。
同时,皮带输送机的皮带可水平拆装,方便进行日常维护和更换。
八、适应性强:皮带输送机适用于各种恶劣的工作环境。
无论是高温、低温、潮湿还是腐蚀性环境,皮带输送机都能正常运行。
此外,皮带输送机的输送能力和速度也可以根据实际需要进行调整。
九、功耗低:皮带输送机的功耗相对较低。
由于其传动和输送方式的特殊性,相对于其他搬运设备在输送过程中的能耗要低一些,从而减少了能源消耗和运营成本。
总之,皮带输送机具有传输能力强、输送距离长、输送速度可调、可返输送等特点。
它在各个行业中广泛应用,成为物料输送的重要设备。
同时,皮带输送机具有运行稳定可靠、结构简单、维护方便、适应性强和功耗低等优势,满足了各种不同物料输送的要求,并为生产和运输提供了有效的解决方案。

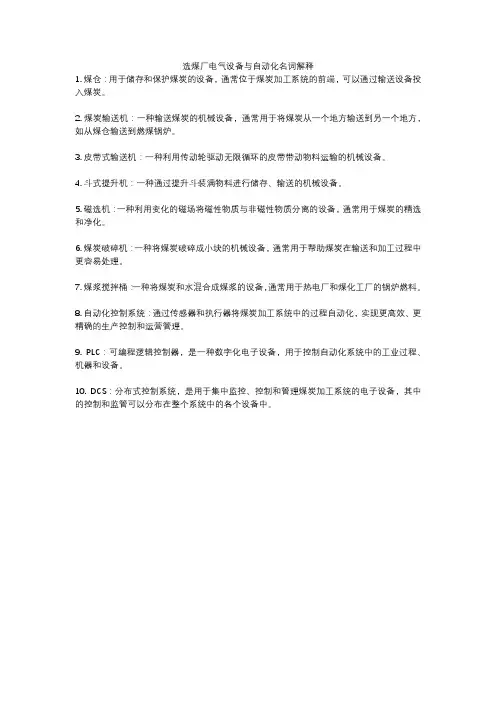

选煤厂电气设备与自动化名词解释
1. 煤仓:用于储存和保护煤炭的设备,通常位于煤炭加工系统的前端,可以通过输送设备投入煤炭。
2. 煤炭输送机:一种输送煤炭的机械设备,通常用于将煤炭从一个地方输送到另一个地方,如从煤仓输送到燃煤锅炉。
3. 皮带式输送机:一种利用传动轮驱动无限循环的皮带带动物料运输的机械设备。
4. 斗式提升机:一种通过提升斗装满物料进行储存、输送的机械设备。
5. 磁选机:一种利用变化的磁场将磁性物质与非磁性物质分离的设备,通常用于煤炭的精选和净化。
6. 煤炭破碎机:一种将煤炭破碎成小块的机械设备,通常用于帮助煤炭在输送和加工过程中更容易处理。
7. 煤浆搅拌桶:一种将煤炭和水混合成煤浆的设备,通常用于热电厂和煤化工厂的锅炉燃料。
8. 自动化控制系统:通过传感器和执行器将煤炭加工系统中的过程自动化,实现更高效、更精确的生产控制和运营管理。
9. PLC:可编程逻辑控制器,是一种数字化电子设备,用于控制自动化系统中的工业过程、机器和设备。
10. DCS:分布式控制系统,是用于集中监控、控制和管理煤炭加工系统的电子设备,其中的控制和监管可以分布在整个系统中的各个设备中。
浅谈皮带输送机皮带输送机是一种广泛应用的机械设备,它可以将物料沿着预定的运输路线进行输送,使用起来非常方便,运输效率也非常高。
这种设备在各个领域都有着广泛的应用,例如煤矿、电厂、纺织厂、港口等领域。
本文将从其结构、特点和应用等方面对皮带输送机进行浅谈。
一、结构皮带输送机的主要部件包括输送机带、输送机头部、中央滚筒、输送机尾部、驱动装置和支撑装置等。
其中,输送机带是输送机的核心部件,它通常由强力胶合的各层耐磨材料堆叠而成,具有重量轻、耐磨、耐高温、耐腐蚀、强度高等特点。
输送机头部和输送机尾部通常由大型钢板焊接而成,主要作用是固定输送机带和输送机轮。
中央滚筒则是安装在输送机中央的一个大型轮轴,它可以支撑输送机带,并将物料从左侧输送到右侧。
驱动装置包括电机、减速机和链轮等,主要作用是带动中央滚筒转动,从而推动输送机带进行物料输送。
支撑装置则包括输送机架、支撑轮和压皮链等,主要作用是支撑输送机带,并控制输送带的张力和速度。
二、特点皮带输送机具有许多优点。
首先,它可以沿着预设的路线输送物料,从而实现高效率、低成本的运输。
其次,输送机带具有优异的抗拉性能和耐磨性能,能够承受高强度的载荷和重复使用,同时减少了维护成本。
此外,皮带输送机可以根据需要进行长度调整,可以在水平、倾斜、曲线等多种运输方式下工作,使用灵活多变。
最后,皮带输送机的噪音低、振动小,使用中不会对人员和设备造成安全隐患。
三、应用皮带输送机在国民经济各个领域都有广泛应用。
在煤矿行业中,皮带输送机是一种必不可少的设备,主要用于煤矿井下、地面等环节中的物资输送。
在电力行业中,皮带输送机通常用于燃煤发电厂的煤粉输送、废弃物输送等。
在纺织行业中,皮带输送机可用于纺纱、印染、成衣等物料的转移。
在港口行业中,输送机主要用于散装货物的输送和搬运,例如煤、矿石、硫磺、谷物等。
此外,皮带输送机还可以应用于化工、建筑、冶金、医药等领域,如电线电缆生产线、混凝土搅拌站、矿山选矿生产线等。
矿用皮带机型号及其参数
DY系列皮带机:国内常见的一种煤矿皮带机型号,其输送能力通常在100-1000吨/小时之间。
输送带宽度一般为500-1400毫米,输送机速度通常在0.8-3米/秒之间,电机功率为1.5-15千瓦。
DTⅡ型皮带机:另一种常见的煤矿皮带机型号,其输送能力通常在100-2000吨/小时之间。
输送带宽度为500-1400毫米,输送机速度通常在1.25-2.5米/秒之间,电机功率为1.5-15千瓦。
TD75型皮带机:国内运用最广泛的煤矿皮带机型号之一,其输送能力可达到6000吨/小时。
输送带宽度为500-2200毫米,输送机速度通常在1.25-2.5米/秒之间,电机功率为2.2-75千瓦。
此外,矿用皮带机的参数还包括带宽、带速、电机功率、输送量、倾角、启动方式、滚筒直径、托辊直径、输送带的等级要求,减速机根据整机型号确定等。
选择适合自己煤矿的皮带机时,应综合考虑矿山平均倾角、输送物料性质、输送能力及输送距离等因素,同时考虑设备的可靠性、维修保养成本以及价格等因素。
以上内容仅供参考,建议咨询专业人士获取更具体准确的信息。
浅谈皮带输送机皮带输送机是一种常见的物料输送设备,广泛应用于矿山、建筑工地、化工厂、冶金厂等工业领域。
它具有结构简单、使用方便、输送能力大等优点,在现代工程中扮演着至关重要的角色。
皮带输送机的结构相对简单,通常由输送带、驱动装置、张紧装置、托辊等组成。
输送带是皮带输送机的核心部件,起到承载物料、输送物料的作用。
驱动装置将电能转化为机械能,为整个输送过程提供动力。
张紧装置用来保持输送带的张力,确保带子不会松弛或偏移。
托辊则起到支撑和引导输送带的作用。
以上这些组成部件结构简单、功能明确,使得皮带输送机的运行和维护都相对容易。
皮带输送机的使用方便。
它可以用于水平或倾斜输送,适用于各种物料的运输。
无论是输送煤矿、矿石、砂石、粮食还是建筑垃圾等,皮带输送机都能胜任。
与其他输送设备相比,它不仅可以单独工作,还可以与其他输送设备组合使用,形成输送线,提高输送效率。
皮带输送机在使用过程中噪音较小,对环境污染较少,符合现代工程的要求。
皮带输送机的输送能力大。
根据不同的需求,皮带输送机可以实现连续、间断和计量输送。
连续输送是指输送过程中物料不间断地从一端到另一端,适用于物料大量连续输送的场合。
间断输送是指在一定时间间隔内,将物料从一端输送到另一端,适用于物料间歇性输送的场合。
计量输送是指按照一定的速率、一定的时间将物料从一端定量输送到另一端。
无论是哪种方式,皮带输送机都能满足不同场合的需求。
值得注意的是,虽然皮带输送机具有许多优点,但也存在一些局限性。
由于输送带的张紧装置存在一定的弹性,因此在物料起动和停止的过程中可能会出现带瓣现象,影响输送效果。
当输送带长度过长时,可能会出现带子松弛、偏移等问题,需要定期进行维护和修复。
由于输送带与物料的摩擦力较大,可能会对物料造成磨损和粉尘污染。
带式输送机带式输送机概述胶带输送机是煤矿井下和地面广泛应用的一种连续动作式运输设备,俗称皮带机。
它主要用于采煤工作面的顺槽、运输平巷、上下山及主斜井煤的运输。
通常情况下,沿倾斜向上运输原煤时,倾角不超过18°;倾斜向下运输时,倾角不大于15°。
一、组成及工作原理1、组成:胶带输送机由胶带、主动滚筒、拉紧装置、托辊、机架以及传动装置等部分组成,如图所示。
胶带输送机的构造及工作原理1—胶带;2—主动滚筒;3—换向滚筒;4—托辊;5—拉紧装置胶带1绕经驱动(主动)滚筒2和机尾改向(换向)滚筒3形成一个无极的环形带,它既是牵引机构又是承载机构。
上下两股胶带由安装在机架6上转动的托辊4支撑。
上股胶带运送货载称为工作段或重段,由槽形托辊支撑,以增加承载断面积,提高运输能力;下股胶带不装运货载称为回空段,常用平形托辊支撑。
拉紧装置5的作用是为胶带的正常运转提供所需的张紧力。
2、工作原理:主动滚筒在电动机驱动下旋转,通过主动滚筒与胶带之间的摩擦力带动胶带及胶带上的货载一同连续运行,当货载运到端部后,由于胶带的换向而卸载。
利用专门的卸载装置也可以在中部任意位置卸载。
二、胶带输送机的特点(1)优点带式输送机运输能力大,工作阻力小,耗电量低,约为刮板输送机耗电量的1/3~1/5;货载与胶带一起移动,故磨损小,货载破碎性小; 结构简单,铺设长度长,减少了转载次数,节省人员和设备。
(2)缺点胶带成本高,初期投资大,且易损坏,不能承受较大的冲击与摩擦;机身高,需专门的装载设备;不适于运送有棱角的货载。
另外,对弯曲巷道的适应性较差。
三、常用带式输送机类型⑴固定式带式输送机: 其特点是机架固定在底板上或基础上,一旦敷设即永久使用的地点,如矿井地面选煤厂及井下主要运输巷道。
该输送机由于拆装麻烦而不能满足机械化采煤工作面推进速度快的采区运输的需要。
⑵绳架吊挂式带式输送机: 主要用于煤矿井下采区顺槽和集中运输巷中作为运输煤炭的设备,在条件适宜的情况下,亦可使用于采区上、下山运输。
