皮带输送机[胶带输送机]的介绍

皮带输送机的知识
皮带输送机又称皮带传送机，是一种贮语、运输物料的设备，可在同一平面内，贮语
和运输物料，且物料的位置、各处的方法和数量均可随时改变。

它以皮带作为载体，利用
皮带的传动把物料从一处输送到另一处。

皮带输送机主要由传动机构、支撑机构、物料拦斗支撑机构、皮带传动组件等组成。

其中，传动机构包括驱动轮、飞轮、电机等部件，支撑机构包括输送机主架、输送机边架、导向轮等部件，物料拦斗和支撑机构由滚筒、可拆卸式拦斗架等组成，皮带传动组件主要
是由皮带、橡胶带滚子，滚动轴、垫片、压板、滚筒等部件组成。

另外，皮带输送机的特殊功能特点还包括：它可用来分散物料，释放物料，进行感应
操作，以及形成合理的散装物料的输送线。

因此，皮带输送机在生产过程中，它能够快速
有效地将物料从一端输送到另一端，通过机械不同的搭配，它可用来连接包装机，调剂机，填料机，灌装机，打包机，洗涤机等，成为自动化流水线的重要组成部分。

在使用皮带输送机时，应当注意的是，一旦出现卡链、断链、断节等情况，输送机的
性能就会受到影响，以致质量、产量等出现下降，因此，调试维护时，要检查皮带轮、皮
带等是否正常，确保输送机可以正常运行。

胶带输送机说明书一、产品概述胶带输送机是一种用于物料输送的机械设备，广泛应用于矿山、建筑工地、港口、冶金、化工等行业。

该设备通过输送带将物料从起点输送到终点，具有输送量大、输送距离长、操作简单等特点。

二、设备结构胶带输送机主要包括输送带、输送辊、传动装置、支撑装置、托辊组、张紧装置、减速器以及电气控制系统。

1. 输送带输送带是胶带输送机的核心部件，用于承载和传输物料。

常用的输送带材料有橡胶、聚氯乙烯（PVC）以及聚酯纤维等。

输送带的选型应根据物料性质、输送距离和工作环境等因素进行合理选择。

2. 输送辊输送辊用于支撑和传输输送带。

输送辊通常分为托辊和顶辊两种形式，其作用是减少输送带与支撑架之间的摩擦，保证输送带的正常运行。

3. 传动装置传动装置包括电动机、减速器和联轴器。

电动机通过减速器和联轴器传递动力给输送辊，从而驱动输送带进行工作。

4. 支撑装置支撑装置用于稳定输送带的运行，常见的支撑装置有托辊组、托板和悬挂装置。

5. 托辊组托辊组包括托辊、托架和轴承等部件，用于支撑输送带并保证其正常运行。

托辊组的选择应根据输送带的承载能力和工作环境等因素进行合理配置。

6. 张紧装置张紧装置用于调整输送带的张紧力度，确保输送带的紧密与稳定。

7. 减速器减速器用于减低电机的转速，并将动力传递给输送辊。

减速器的选择应根据电动机的功率和输送机的工作条件等参数进行合理匹配。

8. 电气控制系统电气控制系统用于控制整个输送机的启停、转向、速度调节等功能，常见的控制方式有按钮控制、PLC控制等。

三、使用方法1. 输送带调整在使用胶带输送机前，需先调整输送带的位置和张紧力度。

通过调整张紧装置和支撑装置，使输送带达到合理的工作状态。

2. 电气连接将输送机的电气设备与电源进行连接，并确保连接牢固、绝缘良好。

根据电气控制系统的具体要求进行接线操作。

3. 输送物料将待输送的物料放置在输送带上，并确保物料均匀分布，避免物料堆积或溢出。

浅谈皮带输送机皮带输送机是一种常见的物料输送设备，广泛应用于各行各业。

它的工作原理是通过皮带将物料从一个地点输送到另一个目的地。

皮带输送机具有结构简单、运行可靠、经济高效的特点，因此在产业生产中起到了重要的作用。

皮带输送机由驱动轮、牵引装置、支撑架、输送带和输送机框架等部分组成。

驱动轮是输送机的动力源，通过电动机驱动，使输送带连续运转。

牵引装置是用来保持输送带张紧，防止其滑动或偏离轨道，通常使用滚轮或滑轮来实现。

支撑架用于支撑输送带和输送机框架，保持输送带的稳定运行。

输送带是皮带输送机的核心部件，其选择要根据物料的性质、输送距离、输送量和工作环境等因素进行考虑。

常见的输送带有橡胶带、聚酯带和尼龙带等。

橡胶带具有耐磨性和抗撕裂性好的特点，适用于输送粉状、块状和液状物料。

聚酯带具有耐高温、耐化学腐蚀和抗拉伸的性能，适用于输送高温物料。

尼龙带具有高强度、耐磨损、耐水性能，适用于输送重负载物料和潮湿环境。

输送机框架是支撑整个输送机的结构，一般分为刚性框架和可伸缩框架两种。

刚性框架适用于长距离和大输送量的工作情况，可以保持输送带的稳定运行。

可伸缩框架适用于布置复杂的场地，并允许输送带的伸缩变形。

皮带输送机的工作原理是通过驱动轮的转动，使输送带连续运动，从而将物料从起点输送到终点。

物料被放置在输送带上，随着输送带的运动，物料被顺利地输送到目的地。

输送带的速度可以根据需要进行调节，以适应不同的生产要求。

皮带输送机有很多优点。

它的运行可靠，几乎没有故障发生。

它的输送量大，可以满足大规模生产的需要。

它的输送距离长，可以输送物料到较远的地方。

它的维护成本低，使用寿命长，使用寿命一般可达到10年以上。

皮带输送机也存在一些缺点。

由于输送带的挡边较低，容易造成物料的溢出。

由于输送带是连续运动的，如果物料堆积过多，会导致堵塞和故障发生。

由于输送带的接头较多，会造成输送带的磨损和断裂。

皮带输送机的能耗较大，会增加生产成本。

胶带运输机一、胶带输送机工作原理胶带输送机主要由胶带、传动滚筒、拉紧装置、托辊机架以及传动装置等几部分组成。

胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。

胶带由上、下托辊支撑着，由拉紧装置将胶带拉紧，具有一定的张力。

当主动滚筒被电动机带动而旋转时，借助于主动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。

二、胶带输送机传动原理及其特点1、胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，因此必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。

2、胶带与货载一起在托辊上运行。

胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。

由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。

对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。

第一节胶带输送机的构造胶带输送机的主要部件有传动装置、胶带、机架、滚筒、托辊、拉紧装置、清扫器、装料和卸料装置等。

一、传动装置一般胶带输送机的传动电动机与减速器之间用弹性联轴器或柱销联轴器联接。

柱销联轴器具有体积小、质量轻、结构简单的优点。

所以，在TD75型单电机驱系列产品中就采用尼龙柱销联轴器。

减速器与传动滚筒之间多采用十字滑块联轴器联接。

对于运输距离长、功率大的胶带机，为改善其启动性能，采用液力偶合联轴器。

胶带输送机的传动方式可分为单滚筒传动、双滚筒传动及电动滚筒传动等几种方式。

单滚筒传动具有结构简单、所需设备少及胶带的弯曲次数少等优点。

为了增大其牵引力，可采用改向滚筒或增大静摩擦系数的方法。

这种传动方式适用于运输距离较短的场合。

电动滚筒或齿轮滚筒传动是一种较新的传动方式。

这种传动方式的优点是效率高、结构紧凑、占地面积小，适用于环境潮湿、有腐蚀性以及空间小的场合。

胶带输送机说明书一、产品概述胶带输送机是一种常见的物料搬运设备，主要用于将物料从一个地方输送到另一个地方。

它广泛应用于工业生产和物流领域，效率高、操作简单、安全可靠。

本文将详细介绍胶带输送机的结构、工作原理、使用方法以及注意事项。

二、结构和工作原理胶带输送机主要由输送带、输送滚筒、托辊、电机、减速机、支承架等部件组成。

其中，输送带是胶带输送机的核心部分，起到搬运物料的作用。

输送带由多层橡胶和纤维增强材料组成，具有较高的抗拉强度和耐磨性。

胶带输送机的工作原理是通过电机提供动力，驱动减速机，并通过减速机将动力传递给输送滚筒。

输送滚筒带动输送带运动，从而将物料从一个地方输送到另一个地方。

在物料输送过程中，通过托辊对输送带进行支撑，保证输送带的平稳运行。

三、使用方法1. 安装调试：在安装胶带输送机时，首先要确保设备放置牢固、垂直。

然后进行电机与减速机的连接和调试，确保电机正常工作。

最后，安装输送带和支承架，并进行调整，确保输送带能够平稳运行。

2. 开机检查：在启动胶带输送机之前，要检查各部件是否正常，特别是输送带的张紧度。

同时，要确保输送带上没有异物，以免影响正常运行。

3. 物料运输：将待输送的物料放置在输送带上，启动胶带输送机，物料将随着输送带的运行而被顺利输送到目标位置。

在物料运输过程中，要注意避免物料的溢出、堆积等情况，以确保输送过程顺利进行。

4. 关机维护：在停止使用胶带输送机时，应当及时关闭电机，并对设备进行清洁和维护，检查输送带是否有磨损、松动等情况，必要时进行更换或调整。

四、注意事项。

带式输送机及胶带输送机基础知识一、概述：1、带式输送机又称胶带输送机，广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等。

2、线体输送可根据工艺要求选用：普通连续运行、节拍运行、变速运行等多种控制方式；线体因地制宜选用直线、弯道、斜坡等线体形式。

3、输送设备包括：胶带输送机也叫带式输送机或胶带输送机等，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。

皮带机按其输送能力可分为重型皮带机如矿用胶带输送机，轻型皮带机如用在电子塑料，食品轻工，化工医药等行业。

4、胶带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。

运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送。

二、带式输送机传动原理及特点：1、胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，因此必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。

2、胶带与货载一起在托辊上运行。

胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。

由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。

对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。

要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。

3、提高牵引力的传递能力的方法：⑴、增大拉紧力（初张力）。

胶带输送机在运行中，胶带要伸长，造成牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带张力，以提高牵引力。

⑵、增大摩擦系数。

其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。

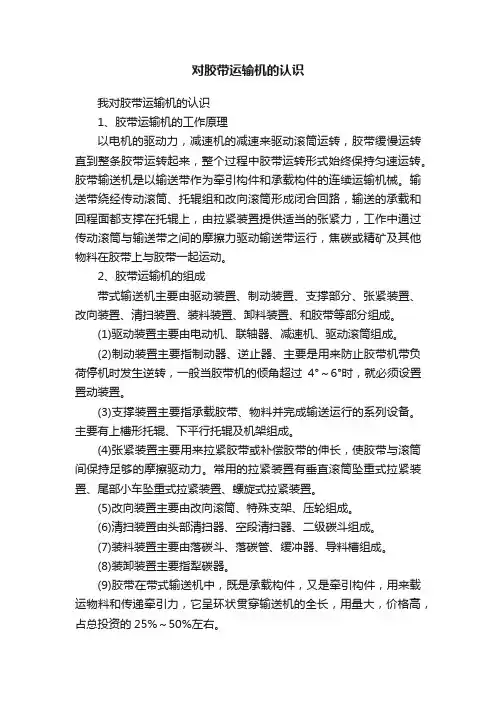

对胶带运输机的认识我对胶带运输机的认识1、胶带运输机的工作原理以电机的驱动力，减速机的减速来驱动滚筒运转，胶带缓慢运转直到整条胶带运转起来，整个过程中胶带运转形式始终保持匀速运转。

胶带输送机是以输送带作为牵引构件和承载构件的连续运输机械。

输送带绕经传动滚筒、托辊组和改向滚筒形成闭合回路，输送的承载和回程面都支撑在托辊上，由拉紧装置提供适当的张紧力，工作中通过传动滚筒与输送带之间的摩擦力驱动输送带运行，焦碳或精矿及其他物料在胶带上与胶带一起运动。

2、胶带运输机的组成带式输送机主要由驱动装置、制动装置、支撑部分、张紧装置、改向装置、清扫装置、装料装置、卸料装置、和胶带等部分组成。

(1)驱动装置主要由电动机、联轴器、减速机、驱动滚筒组成。

(2)制动装置主要指制动器、逆止器、主要是用来防止胶带机带负荷停机时发生逆转，一般当胶带机的倾角超过4°～6°时，就必须设置置动装置。

(3)支撑装置主要指承载胶带、物料并完成输送运行的系列设备。

主要有上槽形托辊、下平行托辊及机架组成。

(4)张紧装置主要用来拉紧胶带或补偿胶带的伸长，使胶带与滚筒间保持足够的摩擦驱动力。

常用的拉紧装置有垂直滚筒坠重式拉紧装置、尾部小车坠重式拉紧装置、螺旋式拉紧装置。

(5)改向装置主要由改向滚筒、特殊支架、压轮组成。

(6)清扫装置由头部清扫器、空段清扫器、二级碳斗组成。

(7)装料装置主要由落碳斗、落碳管、缓冲器、导料槽组成。

(8)装卸装置主要指犁碳器。

(9)胶带在带式输送机中，既是承载构件，又是牵引构件，用来载运物料和传递牵引力，它呈环状贯穿输送机的全长，用量大，价格高，占总投资的25%～50%左右。

3、胶带运输机的作用及优点带式输送机的作用是牵引和承载，同时依靠胶带与滚筒之间的摩擦力进行驱动，输送力大，结构简单，对物料适应性强，生产效率高，运行平稳可靠，输送物料连续均匀，运输费用低，检修方便，且易于实现自动控制及程控操作。

浅谈皮带输送机皮带输送机是一种广泛应用的机械设备，它可以将物料沿着预定的运输路线进行输送，使用起来非常方便，运输效率也非常高。

这种设备在各个领域都有着广泛的应用，例如煤矿、电厂、纺织厂、港口等领域。

本文将从其结构、特点和应用等方面对皮带输送机进行浅谈。

一、结构皮带输送机的主要部件包括输送机带、输送机头部、中央滚筒、输送机尾部、驱动装置和支撑装置等。

其中，输送机带是输送机的核心部件，它通常由强力胶合的各层耐磨材料堆叠而成，具有重量轻、耐磨、耐高温、耐腐蚀、强度高等特点。

输送机头部和输送机尾部通常由大型钢板焊接而成，主要作用是固定输送机带和输送机轮。

中央滚筒则是安装在输送机中央的一个大型轮轴，它可以支撑输送机带，并将物料从左侧输送到右侧。

驱动装置包括电机、减速机和链轮等，主要作用是带动中央滚筒转动，从而推动输送机带进行物料输送。

支撑装置则包括输送机架、支撑轮和压皮链等，主要作用是支撑输送机带，并控制输送带的张力和速度。

二、特点皮带输送机具有许多优点。

首先，它可以沿着预设的路线输送物料，从而实现高效率、低成本的运输。

其次，输送机带具有优异的抗拉性能和耐磨性能，能够承受高强度的载荷和重复使用，同时减少了维护成本。

此外，皮带输送机可以根据需要进行长度调整，可以在水平、倾斜、曲线等多种运输方式下工作，使用灵活多变。

最后，皮带输送机的噪音低、振动小，使用中不会对人员和设备造成安全隐患。

三、应用皮带输送机在国民经济各个领域都有广泛应用。

在煤矿行业中，皮带输送机是一种必不可少的设备，主要用于煤矿井下、地面等环节中的物资输送。

在电力行业中，皮带输送机通常用于燃煤发电厂的煤粉输送、废弃物输送等。

在纺织行业中，皮带输送机可用于纺纱、印染、成衣等物料的转移。

在港口行业中，输送机主要用于散装货物的输送和搬运，例如煤、矿石、硫磺、谷物等。

此外，皮带输送机还可以应用于化工、建筑、冶金、医药等领域，如电线电缆生产线、混凝土搅拌站、矿山选矿生产线等。

胶带输送机的作原理、适用条件及优缺点1、皮带机又叫胶带输送机，它是以皮带兼作承载机构和牵引机构的一种连续动作式运输设备。

2、工作原理：胶带绕经主动滚筒和机尾换向滚筒，形成一个无级的循环带，上下两组胶带都支撑在托辊上，涨紧装置给胶带正常运转所需的涨紧力，当主动滚筒在电动机的驱动下旋转时，借助于主动滚筒于皮带之间的摩擦力而带动胶带及胶带上的负载一同连续运转，装到胶带上的货载运到端部后，由胶带的转向而卸载。

3、使用范围：向上运输时倾角不能大于18度，向下运输时倾角不能大于15度。

4、优点：运输能力大；工作阻力小；耗电量低；对货物磨损小；破碎性小；设备检修简单，安装距离长；节省设备和人力。

5、缺点：胶带成本高切容易损坏；初期投入高；二、胶带输送机的主要组成1、胶带机的类型：⑴普通性胶带机，⑵、吊挂式胶带机，⑶、可伸缩式胶带机，⑷、强力胶带机，⑸、钢丝绳牵引胶带机，⑹、中间多级驱动胶带机。

2、胶带机的主要结构：主要由皮带、托辊、传动装置、涨紧装置、制动装置、清扫装置等组成。

3、胶带:因为皮带在胶带机当中，即是承载机构又是牵引机构，所以要求它不仅要有足够的强度还要有相当的饶性。

用量大成本高，约占胶带机的50%左右。

因此在运转中，对胶带进行维护，使之少出故障，提高皮带机的寿命，降低运转费用。

4、托辊与机架:拖棍的作用是支撑胶带。

它的种类有：面托辊、底托辊、缓冲托辊、防跑偏托辊。

机架分为落地式和吊挂式。

5、传动装置：它由电动机、减速器、联轴器、主副滚筒等组成。

6、涨紧装置作用有：(1)、使皮带保持有足够的涨紧力；(2)、限制皮带在托辊间的悬垂度，以保证皮带机正常工作。

浅谈皮带输送机皮带输送机是一种常见的物料输送设备，广泛应用于矿山、建筑工地、化工厂、冶金厂等工业领域。

它具有结构简单、使用方便、输送能力大等优点，在现代工程中扮演着至关重要的角色。

皮带输送机的结构相对简单，通常由输送带、驱动装置、张紧装置、托辊等组成。

输送带是皮带输送机的核心部件，起到承载物料、输送物料的作用。

驱动装置将电能转化为机械能，为整个输送过程提供动力。

张紧装置用来保持输送带的张力，确保带子不会松弛或偏移。

托辊则起到支撑和引导输送带的作用。

以上这些组成部件结构简单、功能明确，使得皮带输送机的运行和维护都相对容易。

皮带输送机的使用方便。

它可以用于水平或倾斜输送，适用于各种物料的运输。

无论是输送煤矿、矿石、砂石、粮食还是建筑垃圾等，皮带输送机都能胜任。

与其他输送设备相比，它不仅可以单独工作，还可以与其他输送设备组合使用，形成输送线，提高输送效率。

皮带输送机在使用过程中噪音较小，对环境污染较少，符合现代工程的要求。

皮带输送机的输送能力大。

根据不同的需求，皮带输送机可以实现连续、间断和计量输送。

连续输送是指输送过程中物料不间断地从一端到另一端，适用于物料大量连续输送的场合。

间断输送是指在一定时间间隔内，将物料从一端输送到另一端，适用于物料间歇性输送的场合。

计量输送是指按照一定的速率、一定的时间将物料从一端定量输送到另一端。

无论是哪种方式，皮带输送机都能满足不同场合的需求。

值得注意的是，虽然皮带输送机具有许多优点，但也存在一些局限性。

由于输送带的张紧装置存在一定的弹性，因此在物料起动和停止的过程中可能会出现带瓣现象，影响输送效果。

当输送带长度过长时，可能会出现带子松弛、偏移等问题，需要定期进行维护和修复。

由于输送带与物料的摩擦力较大，可能会对物料造成磨损和粉尘污染。
