国家标准-》无铅波峰焊接通用工艺规范ICS 31(180L 30 备案号:23055--2008 J国中华人民共和国机械行业标准JB,T 7488—20087488—1 994 代替JB,T无铅波峰焊接通用工艺规范for lead-free General technological specification wavesoldering 2008(07(0 1实施 2008(02(0 1发布员会发布中华人民共禾口国国家发展和改革委JB，r 7488-一2008目次前言( ( ( ( (( ( ((( (( ( ( ( (( ( ( ( (( ( (( ( ( IIl1 范[1| ( ( (( ( ( ( ( (( ( (((12规范性引用文件 ( ( ((1 3术语和定义 ( ((1 4无铅波峰焊接工艺要求?? 3 4(1无铅波峰焊对无铅焊料、印制电路板等关键原材料的要求 3 4(2无铅工艺对波峰焊设备的要求一5 5无铅波峰焊接的工艺流程和工艺控制 (5 5(1无铅波峰焊接的一般工艺流程 ( ( ( 5 5(2无铅波峰焊接的工艺控制 6 6无铅波峰焊接电子组装件产品的质量检验 7 6(1 无铅波峰焊接电子组装件的焊接质量要求 7 6(2无铅波峰焊接焊点的质量要求 7 附录A(资料性附录)无铅波峰焊接常见的主要缺陷11 与对策1A(1焊料球 ( (I1A(2桥连 ( ( (( ( ( ( (1A(3漏焊(不润湿) ( ( ( 12 A(4拉尖 ( ( ( ( ( ( ( 12A(5焊缝起翘与焊盘起翘 ( ( ( ( 13 A(6表面粗糙与裂纹， 14 图1无铅波峰焊接温度曲线示意图 7 图2无铅焊点的润湿角示意图 8图4满足可接受条件的金属化孔图3满足目标条件的金属化孔填充 8填充 ((8 图5 iL壁表面的焊锡润湿不良 ( (9 图6满足目标条件一1，2，( (9 图7满足可接受条件一1，3级2，3级 10网8满足1级要求，2，3级为缺陷一10I 图A(1元件上的焊料球 (1 图A(2器件引脚间的焊料球 I】图A(3元件端头问的桥连 12 图A 4器件引脚之问的桥连 ((125 图A E?制电路板焊盘无焊料 12 图A(6元件端头无焊料 12 图A(7元件端头焊料拉尖 13 图A(8印制电路板焊盘焊料拉尖 13 图A(9焊料与焊盘问局部翘起13 图A(10 焊料与焊盘问翘起 ( 13(IB厂r 7488--20081 图A(1 焊盘与印制电路板之间分离 (13 图A(12无铅焊点表面上的粗糙与裂纹 (14 表1在电子产品生产中推荐使用下列的无铅焊料合金 3 表2无铅印制电路板焊盘表面镀(涂)( 一4 表3无铅元器件焊端表面镀层层4表4带引脚的金属化孔一焊接最低可接受条件 9 表5检查用的放大倍数(焊盘宽度) 10117488--2008 JB,T舀刚本标准代替JB,T 7488一1994《波峰焊工艺规范》。
PCB_焊盘工艺设计规范2009.04.154PCB 焊盘与孔设计工艺规范1. 目的规范产品的PCB焊盘设计工艺，规定PCB焊盘设计工艺的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2. 适用范围本规范适用于空调类电子产品的PCB 工艺设计，运用于但不限于PCB 的设计、PCB 批产工艺审查、单板工艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3.引用/参考标准或资料TS—S0902010001 >TS—SOE0199001 >TS—SOE0199002 >IEC60194 > （Printed Circuit Board designmanufacture and assembly-terms and definitions）IPC—A—600F > （Acceptably of printed board）IEC609504.规范内容4.1焊盘的定义通孔焊盘的外层形状通常为圆形、方形或椭圆形。
具体尺寸定义详述如下，名词定义如图所示。
1)孔径尺寸：若实物管脚为圆形:孔径尺寸（直径）=实际管脚直径+0.20∽0.30mm（8.0∽12.0MIL）左右；若实物管脚为方形或矩形:孔径尺寸（直径）=实际管脚对角线的尺寸+0.10∽0.20mm（4.0∽8.0MIL）左右。
2)焊盘尺寸：常规焊盘尺寸=孔径尺寸（直径）+0.50mm(20.0 MIL)左右。
4.2 焊盘相关规范4.2.1所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。
一般情况下，通孔元件采用圆型焊盘，焊盘直径大小为插孔孔径的 1.8倍以上；单面板焊盘直径不小于2mm；双面板焊盘尺寸与通孔直径最佳比为 2.5，对于能用于自动插件机的元件，其双面板的焊盘为其标准孔径+0.5---+0.6mm4.2.2 应尽量保证两个焊盘边缘的距离大于0.4mm，与过波峰方向垂直的一排焊盘应保证两个焊盘边缘的距离大于0.5mm（此时这排焊盘可类似看成线组或者插座，两者之间距离太近容易桥连）在布线较密的情况下，推荐采用椭圆形与长圆形连接盘。

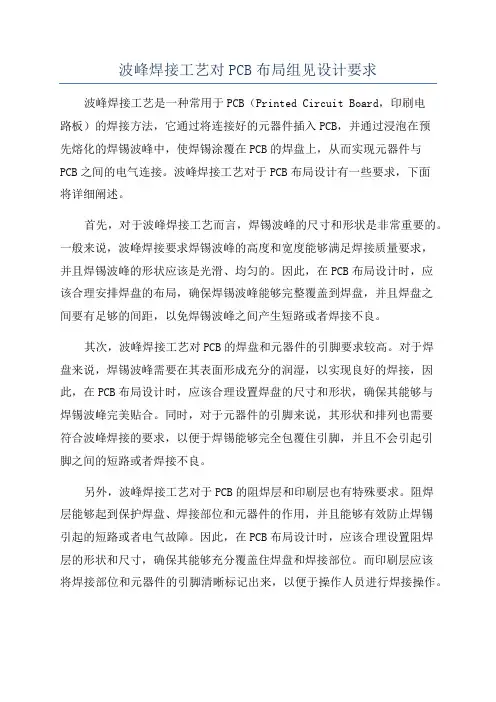

波峰焊接工艺对PCB布局组见设计要求波峰焊接工艺是一种常用于PCB（Printed Circuit Board，印刷电路板）的焊接方法，它通过将连接好的元器件插入PCB，并通过浸泡在预先熔化的焊锡波峰中，使焊锡涂覆在PCB的焊盘上，从而实现元器件与PCB之间的电气连接。
波峰焊接工艺对于PCB布局设计有一些要求，下面将详细阐述。
首先，对于波峰焊接工艺而言，焊锡波峰的尺寸和形状是非常重要的。
一般来说，波峰焊接要求焊锡波峰的高度和宽度能够满足焊接质量要求，并且焊锡波峰的形状应该是光滑、均匀的。
因此，在PCB布局设计时，应该合理安排焊盘的布局，确保焊锡波峰能够完整覆盖到焊盘，并且焊盘之间要有足够的间距，以免焊锡波峰之间产生短路或者焊接不良。
其次，波峰焊接工艺对PCB的焊盘和元器件的引脚要求较高。
对于焊盘来说，焊锡波峰需要在其表面形成充分的润湿，以实现良好的焊接，因此，在PCB布局设计时，应该合理设置焊盘的尺寸和形状，确保其能够与焊锡波峰完美贴合。
同时，对于元器件的引脚来说，其形状和排列也需要符合波峰焊接的要求，以便于焊锡能够完全包覆住引脚，并且不会引起引脚之间的短路或者焊接不良。
另外，波峰焊接工艺对于PCB的阻焊层和印刷层也有特殊要求。
阻焊层能够起到保护焊盘、焊接部位和元器件的作用，并且能够有效防止焊锡引起的短路或者电气故障。
因此，在PCB布局设计时，应该合理设置阻焊层的形状和尺寸，确保其能够充分覆盖住焊盘和焊接部位。
而印刷层应该将焊接部位和元器件的引脚清晰标记出来，以便于操作人员进行焊接操作。
此外，波峰焊接工艺还对于PCB的材料和厚度有一定要求。
一般来说，PCB材料应该选择高质量的耐热、耐化学腐蚀的材料，以确保焊接过程中不会产生不良影响或者损坏。
而PCB的厚度也需要合理选择，一般来说，较薄的PCB更容易在焊接过程中产生弯曲或者变形，因此，应该考虑选择较厚的PCB厚度，以免影响焊接质量。
综上所述，波峰焊接工艺对PCB布局设计有一些特殊要求，包括合理安排焊盘的布局、考虑焊盘和引脚的形状和尺寸、设置阻焊层和印刷层，并选择适合的材料和厚度。

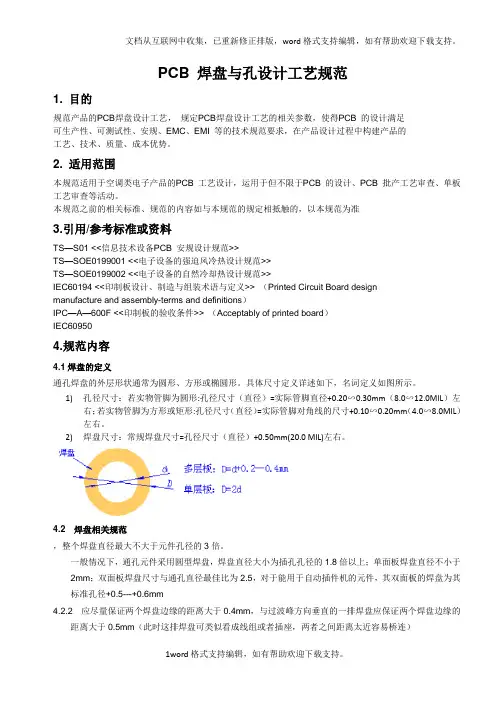

PCB 焊盘与孔设计工艺规范1. 目的规范产品的PCB焊盘设计工艺，规定PCB焊盘设计工艺的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC 、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2. 适用范围本规范适用于空调类电子产品的PCB 工艺设计，运用于但不限于PCB 的设计、PCB 批产工艺审查、单板工艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3. 引用/参考标准或资料TS—S0902010001 << 信息技术设备PCB 安规设计规范>>TS—SOE0199001 << 电子设备的强迫风冷热设计规范>>TS—SOE0199002 << 电子设备的自然冷却热设计规范>>IEC60194 << 印制板设计、制造与组装术语与定义>> ( Printed Circuit Board design manufacture and assembly-terms and definitions )IPC—A—600F << 印制板的验收条件>> ( Acceptably of printed board ) IEC609504. 规范内容4.1 焊盘的定义通孔焊盘的外层形状通常为圆形、方形或椭圆形。
具体尺寸定义详述如下，名词定义如图所示。
1) 孔径尺寸：若实物管脚为圆形:孔径尺寸(直径) =实际管脚直径+0.20 ∽0.30mm(8.0∽12.0MIL )左右；若实物管脚为方形或矩形: 孔径尺寸(直径) =实际管脚对角线的尺寸+0.10 ∽0.20mm( 4.0 ∽8.0MIL )左右。
2) 焊盘尺寸：常规焊盘尺寸=孔径尺寸(直径) +0.50mm(20.0 MIL) 左右。
4.2 焊盘相关规范4.2.1 所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的 3 倍。
（完整版）PCB焊盘与孔径设计⼀般规范（仅参考）PCB 焊盘与孔设计⼯艺规范1. ⽬的规范产品的PCB焊盘设计⼯艺，规定PCB焊盘设计⼯艺的相关参数，使得PCB 的设计满⾜可⽣产性、可测试性、安规、EMC 、EMI 等的技术规范要求，在产品设计过程中构建产品的⼯艺、技术、质量、成本优势。
2. 适⽤范围本规范适⽤于空调类电⼦产品的PCB ⼯艺设计，运⽤于但不限于PCB 的设计、PCB 批产⼯艺审查、单板⼯艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3. 引⽤/参考标准或资料TS—S0902010001 << 信息技术设备PCB 安规设计规范>>TS—SOE0199001 << 电⼦设备的强迫风冷热设计规范>>TS—SOE0199002 << 电⼦设备的⾃然冷却热设计规范>>IEC60194 << 印制板设计、制造与组装术语与定义>> ( Printed Circuit Board design manufacture and assembly-terms and definitions )IPC—A—600F << 印制板的验收条件>> ( Acceptably of printed board ) IEC609504. 规范内容4.1 焊盘的定义通孔焊盘的外层形状通常为圆形、⽅形或椭圆形。
具体尺⼨定义详述如下，名词定义如图所⽰。
1) 孔径尺⼨：若实物管脚为圆形:孔径尺⼨(直径) =实际管脚直径+0.20 ∽0.30mm(8.0∽12.0MIL )左右；: 孔径尺⼨(直径) =实际管脚对⾓线的尺⼨+0.10 ∽0.20mm( 4.0 ∽8.0MIL )左右。
2) 焊盘尺⼨：常规焊盘尺⼨=孔径尺⼨(直径) +0.50mm(20.0 MIL) 左右。
PCB板波峰焊工艺一、波峰焊工艺概述1.1 什么是波峰焊波峰焊是一种常用的电子组装技术，用于将电子元件连接到印刷电路板（PCB）上。
该工艺通过将预先涂覆有焊膏的PCB板放置在波峰焊机上，使焊点浸入并与电子元件连接。
波峰焊工艺高效且可靠，因此被广泛应用于电子制造业。
1.2 PCB板波峰焊的重要性波峰焊工艺对于电子产品的质量和可靠性至关重要。
优秀的波峰焊工艺可以确保焊点的稳定性和连接的牢固性，减少电子元件脱落和焊接缺陷的风险。
一个良好的波峰焊工艺将为产品的长期使用提供良好的信号传输和电气性能。
二、PCB板波峰焊步骤2.1 准备工作在进行波峰焊之前，需要进行准备工作，包括以下方面： 1. 确保焊接设备（波峰焊机）正常工作。
2. 准备好所需的焊膏和PCB板。
3. 清洗PCB板以去除任何污垢或氧化物，以确保更好的焊接结果。
2.2 设定焊接参数在进行波峰焊之前，需要设定合适的焊接参数，以确保焊接过程的稳定性和焊点质量。
常见的焊接参数包括： 1. 波峰高度：控制焊接波峰的高度，以适应不同尺寸和形状的元件。
2. 焊接速度：控制焊接波峰移动的速度，影响焊接时间和质量。
3. 通风量：确保焊接过程中的适当通风，以排除焊接产生的烟雾和有害气体。
2.3 焊接过程波峰焊过程如下： 1. 将经过贴片组装的PCB板安放在波峰焊机上，确保定位准确。
2. 启动波峰焊机，让焊盘预热至合适的温度。
3. 通过传动装置将PCB板在焊盘上移动，使电子元件的引脚经过波峰焊盘。
4. 当引脚通过波峰时，焊膏会被熔化并涂覆在引脚上，形成焊点。
5. 通过冷却装置对焊点进行冷却，固化焊点。
2.4 检测和修正完成波峰焊后，需要进行焊接质量的检测和修正。
常见的方法有： 1. 目测检查焊点的外观，确保焊点光滑、良好的连接且没有缺陷。
2. 使用X射线检测或红外热成像仪来检测焊点的可靠性和热分布情况。
3. 如有必要，进行焊点重熔或补焊，以保证焊点质量。
技术要求主题PCBA 波峰焊接（DIP ）治具设计技术规范 适用范围DIP 托盘、治具设计 有效期 长期分发部门 一、目的：根据我们公司的治具制作特点以及和不同供应商合作沉淀下来的技术，而编写本技术规范。
便于供应商在以后的图纸设计与制作能够规范化。
二、具体设计要求：DIP 托盘的设计要求：1、 DIP 托盘的外形：托盘尺寸按250*250、250*300、300*300、300*350等，超出此几类尺寸的，按PCB 外形加60设计制作，我们公司的波峰焊因设备限制治具宽度最宽不能超过300MM ，所以治具如果超过300MM 的宽度就需要和我们协商后在制作；材料厚度一般选用6mm ，最厚不超过10mm(包括补丁厚度)，材料可为FR4。
2、 DIP 托盘的轨道边及流向：流向要求为四流向，也就是四边轨道边；托盘的轨道边由客户根据波峰炉指定大小，通常加工成厚度2.0mm 、宽度6mm ，，如图所示：3、 DIP 托盘的形腔：形腔大小为PCB 外形尺寸单边加0.2mm ，沉板的深度为PCB 板厚减0.2mm 如图所示：4、 DIP 托盘的挡锡条：四周加黑色FR4作挡锡条，挡锡条截面尺寸为10x10mm ，在导轨承托边预留轨道边宽度的空间。
并在治具最长两档边上刻上治具编码等信息5、 DIP 托盘的压扣及压条：PCB 四周做压扣，数量可根据PCB 板的实际长宽做一定的调整。
压块要有一定的压紧力，压入单板的面积尽量大，安装螺钉不容易松动。
另2.0P C B 厚度-0.2m m外,如果PCB大小超过一定程度，还需要加压条来压紧PCB，以防止PCB中间部位拱起，导置漏锡，压条的数量根据PCB宽度来决定，压条一般需做成防呆或刻上标记，加以区分，有多根压条的尽量做到一致，可互换，使用更方便快捷。
如图所示：6、DIP托盘的上锡开口：托盘开孔处参照Gerber文件和实际样板。
原则上托盘开孔边到焊盘的距离>=3mm，托盘开孔边的壁厚>=1mm，托盘底部最薄处>=1mm，如下图所示：托盘避让贴片元器件的开槽面积尽量小，保证托盘的整体较厚实；由于托盘较厚，开孔处较窄的地方背面斜坡加长，倒角刀的角度分为135°及90°两种。
PCB 焊盘与孔设计工艺规范1. 目的规范产品的PCB焊盘设计工艺，规定PCB焊盘设计工艺的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2. 适用范围本规范适用于空调类电子产品的PCB 工艺设计，运用于但不限于PCB 的设计、PCB 批产工艺审查、单板工艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3.引用/参考标准或资料TS—S01 <<信息技术设备PCB 安规设计规范>>TS—SOE0199001 <<电子设备的强迫风冷热设计规范>>TS—SOE0199002 <<电子设备的自然冷却热设计规范>>IEC60194 <<印制板设计、制造与组装术语与定义>> （Printed Circuit Board designmanufacture and assembly-terms and definitions）IPC—A—600F <<印制板的验收条件>> （Acceptably of printed board）IEC609504.规范内容4.1焊盘的定义通孔焊盘的外层形状通常为圆形、方形或椭圆形。
具体尺寸定义详述如下，名词定义如图所示。
1)孔径尺寸：若实物管脚为圆形:孔径尺寸（直径）=实际管脚直径+0.20∽0.30mm（8.0∽12.0MIL）左右；若实物管脚为方形或矩形:孔径尺寸（直径）=实际管脚对角线的尺寸+0.10∽0.20mm（4.0∽8.0MIL）左右。
2)焊盘尺寸：常规焊盘尺寸=孔径尺寸（直径）+0.50mm(20.0 MIL)左右。
4.2 焊盘相关规范，整个焊盘直径最大不大于元件孔径的3倍。
一般情况下，通孔元件采用圆型焊盘，焊盘直径大小为插孔孔径的1.8倍以上；单面板焊盘直径不小于2mm；双面板焊盘尺寸与通孔直径最佳比为2.5，对于能用于自动插件机的元件，其双面板的焊盘为其标准孔径+0.5---+0.6mm4.2.2 应尽量保证两个焊盘边缘的距离大于0.4mm，与过波峰方向垂直的一排焊盘应保证两个焊盘边缘的距离大于0.5mm（此时这排焊盘可类似看成线组或者插座，两者之间距离太近容易桥连）在布线较密的情况下，推荐采用椭圆形与长圆形连接盘。
Checklist - PCB Layout11.線路與郵票孔/板邊的距離2.SMT零件與郵票孔/板邊距離3.Router設計時，單板上需預留的Router用定位孔個數4.單板PCB之間的間距5.同一拼板內的拼版方式1.>0.5mm2.見右圖備注3.>2個4.2mm(圓弧形產品間距需要設置成3mm或更寬)5.Route或V-cut(不能同時存在)2Panel size 數位產品：設備允許極限尺寸：max L460*W410（鬆下等部分設備可貼L510*W460），min L50*W50(長度≧240mm時，機器內一次隻能進一塊板，影響UPH)LED產品：max L1170*W250，minL50*W50(如長度大於400mm,每400mm內需要設置兩個光學定位點)3拼板利用率拼板利用率理論需在85%以上. 4PCB對角變形量<0.75%5PCB panel 板邊設計1.PCB板框做導圓弧處理2.預留單板、連板mark3.工藝邊上mark點中心距離工藝邊外側最佳為5.5mm 或以上，如果由於拼板利用率等問題光學定位點中心距離板邊小於5.5mm,必須在板內加光學定位點,並保証板內零件到連板外側在5mm以上.6Panel Mark位置設計1.非單面板設計，Bot/Top共用panel drawing 時，板邊mark需設計成對稱式，否則必須提供top panel drawing和bot panel drawing.2.單面板/雙面板設計時，板邊設計為3個mark 點，對投反面起到防呆作用,此時雙面板應提供bot/top單獨的panel drawing。
