IQBoard电磁式互动电子白板产品方案产品方案一、企业介绍全球桌面安全和互动多媒体产品的领导者关于ReturnstarReturnstar Technology Co.,Ltd 是全球闻名的资讯安全和互动多媒体厂商和技术提供商，是一家极具有创新性的国际化高科技企业，成立于2003 年，注册在英属处女岛，开发生产交互式电子白板、互动答题与投票表决系统、多媒体教学与治理软件、系统还原和网络爱护系统、E 锁天下电脑锁系统等五大类产品，拥有27 个独立版权和专利，是Returnstar，IQ，IQBoard，PC E-LOCK，锐腾达，金盾，还原之星，E 锁天下等商标的拥有者。

公司在中国福建省的福州市建立了全球总部、研发中心、制造中心和营销中心（福州锐达数码科技）。

在中国大陆区工作的职员总数差不多超过200 人，其中研发人员有70 余名，拥有1000 多平方的办公区域和4000 多平方的厂房。

公司目前差不多和全球40 多家企业和大学院校在资讯安全和互动多媒体领域建立了需求开发和测试评估合作，全球超过500 多人为公司的产品提供开发服务，涉及硬件开发、软件开发、产品测试、产品设计、工程实验等所有的开发流程，有14 家企业承担公司产品的外包制造服务。

企业通过ISO9001 认证，产品通过CE、FCC 认证，软件产品通过中国政府的软件产品认证，产品符合中国GB9813、GB4943 及GB9254标准和欧盟的ROHS 标准。

福州锐达数码科技是福建省重点科技扶持企业，公司的多项开发成果受到了福州市知识产权局、福建省科技局、中国国家中小企业创新基金的重点扶持，获得福建省软件企业和高新企业认证。

关于IQBoardReturnstar 旗下的IQBoard 品牌差不多在全球教育和交互式演示领域深入人心，获得了全球众多专业人士的好评和2000 多家代理商的加盟，各类交互式电子白板和互动多媒体产品年销售总量已超过6 万套。

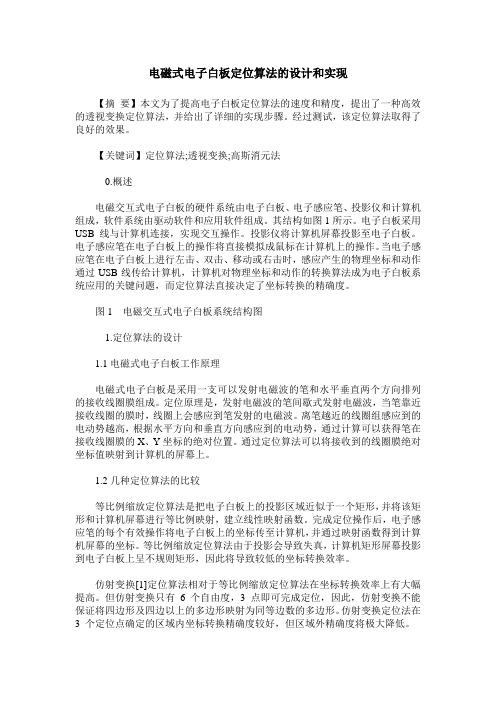

电磁式电子白板定位算法的设计和实现【摘要】本文为了提高电子白板定位算法的速度和精度，提出了一种高效的透视变换定位算法，并给出了详细的实现步骤。

经过测试，该定位算法取得了良好的效果。

【关键词】定位算法;透视变换;高斯消元法0.概述电磁交互式电子白板的硬件系统由电子白板、电子感应笔、投影仪和计算机组成，软件系统由驱动软件和应用软件组成。

其结构如图1所示。

电子白板采用USB线与计算机连接，实现交互操作。

投影仪将计算机屏幕投影至电子白板。

电子感应笔在电子白板上的操作将直接模拟成鼠标在计算机上的操作。

当电子感应笔在电子白板上进行左击、双击、移动或右击时，感应产生的物理坐标和动作通过USB线传给计算机，计算机对物理坐标和动作的转换算法成为电子白板系统应用的关键问题，而定位算法直接决定了坐标转换的精确度。

图1 电磁交互式电子白板系统结构图1.定位算法的设计1.1电磁式电子白板工作原理电磁式电子白板是采用一支可以发射电磁波的笔和水平垂直两个方向排列的接收线圈膜组成。

定位原理是，发射电磁波的笔间歇式发射电磁波，当笔靠近接收线圈的膜时，线圈上会感应到笔发射的电磁波。

离笔越近的线圈组感应到的电动势越高，根据水平方向和垂直方向感应到的电动势，通过计算可以获得笔在接收线圈膜的X、Y坐标的绝对位置。

通过定位算法可以将接收到的线圈膜绝对坐标值映射到计算机的屏幕上。

1.2几种定位算法的比较等比例缩放定位算法是把电子白板上的投影区域近似于一个矩形，并将该矩形和计算机屏幕进行等比例映射，建立线性映射函数。

完成定位操作后，电子感应笔的每个有效操作将电子白板上的坐标传至计算机，并通过映射函数得到计算机屏幕的坐标。

等比例缩放定位算法由于投影会导致失真，计算机矩形屏幕投影到电子白板上呈不规则矩形，因此将导致较低的坐标转换效率。

仿射变换[1]定位算法相对于等比例缩放定位算法在坐标转换效率上有大幅提高。

但仿射变换只有 6 个自由度，3 点即可完成定位，因此，仿射变换不能保证将四边形及四边以上的多边形映射为同等边数的多边形。

电子白板方案1. 简介电子白板是一种利用电子显示技术来替代传统白板的解决方案，它可以在电子屏幕上实时显示用户的书写、绘图和标记等操作。

电子白板具有多种应用场景，包括教育培训、会议演示、团队协作等。

本文将介绍电子白板的基本原理和常见的解决方案。

2. 基本原理电子白板的核心技术是交互式数码投影技术。

它通过连接计算机和电子显示设备，可以将计算机上的内容实时投射到电子白板上，并实现对电子白板的交互操作。

基于交互式数码投影的电子白板一般包括硬件设备和软件应用两部分。

硬件设备通常由电子显示设备（如液晶显示屏或投影仪）、触摸屏或触控笔等组成。

其中，电子显示设备用于显示计算机上的内容，触摸屏或触控笔用于感应用户的操作。

软件应用是电子白板的操作界面，它能够捕捉到用户在电子白板上的书写、绘图和标记等操作，并实时显示在电子显示设备上。

一般来说，软件应用还具备保存、分享和远程协作等功能，可以提升用户的使用体验和工作效率。

3. 常见解决方案3.1 标准电子白板标准电子白板是一种基于触摸屏技术的解决方案。

它通过触摸屏感应用户的触摸操作，并将触摸操作转化为相应的指令，实现对电子白板的书写和标记等操作。

标准电子白板一般具备高分辨率和快速响应的特点，可以提供出色的书写和绘图体验。

3.2 交互式投影电子白板交互式投影电子白板是一种基于投影仪技术的解决方案。

它使用投影仪将计算机上的内容实时投射到电子白板上，用户可以通过触摸屏或触控笔来对投影区域进行书写和标记等操作。

交互式投影电子白板一般具备大尺寸和高亮度的特点，适用于大型会议室和教室等场合。

3.3 数字板电子白板数字板电子白板是一种基于触控笔技术的解决方案。

它通过连接计算机和数字板设备，用户可以使用触控笔在数字板上进行书写、绘图和标记等操作。

数字板电子白板一般具备高灵敏度和多种笔迹选择的特点，适用于需要精细操作和创作的场景。

4. 应用场景电子白板具有广泛的应用场景，以下是一些常见的应用场景：•教育培训：教师可以在电子白板上书写和绘图，实时展示给学生，提高教学效果。

电磁交互式电子白板一、交互式电子白板的特点及服务电子白板是汇集了尖端电子技术、软件技术等多种高科技手段研发的高新技术产品，结合计算机和投影机，可以实现无纸化办公及教学，拥有丰富的教学资源内置强大资源库，包含中小学各科的丰富课件资源；同时使用者也可以将自己制作的资源保存，生成资源库，以备使用。

完善教师培训为教师提供专业培训，针对他们使用电子白板的具体情况和使用需求跟踪培训，从而保障用户对产品的充分应用和产品应用的教学效果。

二、交互式电子白板的功能介绍互动功能：通过与电脑、投影机组成交互式控制环境，配套电子笔完全代替鼠标，同时相当于大型显示屏进行完全的电脑控制。

计算机的一切操作均可在电子白板上实现并同步显示，而在电子白板上的操作也均可在计算机上同步显示，并可存储。

书写功能：利用无源感应笔在电子白板上随意书写、任意擦除，而且仅用一只笔可任意调整笔的粗细和颜色。

资源库库功能：应用软件具有强大的库功能，常用的背景库、模版库、页库、图片库等等，内容非常丰富，涉及领域非常广，其内容可任意添加或删除。

同时，可装载海量的恒谦教育教学资源，更好的实现交互式教学与应用。

导出功能：可以将书写内容转换成HTML、PPT等文件格式，根据需要运行。

转换功能：互动式多功能电子白板具有工作簿，工作簿的页可以任意翻页或选取其中任意一页。

工作簿与计算机桌面，也可以随时、任意相互转换。

上网、通讯功能：可直接上网、可与异地直接通讯等。

三、优势拥有为创建最佳课堂效果所设计的最好的白板，最好的软件，最好的教学外设。

所追求的已经不仅仅是一块交互白板，而是整体的协作教学系统。

一个由交互白板、系列软硬组件和以学生为中心设计的配套教学资源有机整合的高效智能合作教室学习环境。

资源整合：交互白板能够实现丰富多样的教育资源的灵活的整合。

既可以调用计算机及网络原有的各类资源，还可直接调用交互白板内置的多种资源库。

交互平台：交互白板实现了人机、人际间的多重交互，是交互白板在在技术集成和资源整合基础上得以实现的对于课堂教与学最有价值的特征，也是交互白板同用于课堂教学的其它信息技术装备相比较时显示出的巨大优势和核心竞争力。

IPBOARD交互式电子白板的基本指标及技术优势一、IPBOARD交互式电子白板的基本指标1.产品品牌:IPBOARD2.技术原理:电磁感应式3.规格尺寸:参见表14.销售区域:覆盖国内29个省近300个城市,并远销海外50多个国家及地区二、电磁感应式交互白板所涉及的核心技术电磁感应式交互白板是我公司从2001年就开始研发的产品,目前是我公司的主打产品,该产品已实现了规模化生产,围绕着该产品的核心技术,我公司不断进行创新和改进,应用软件每半年升级一个版本,并陆续申请了5项专利。

该产品的技术创新包括以下方面:1.信号采集系统(电磁感应数据的采集)技术;2.高速DSP数字信号处理及嵌入式软件技术;3.嵌入式控制系统;4.坐标变换算法;5.计算机底层通信技术;计算机(WINDOWS OS和MAC OS)图像处理技术,包括应用模板矢量图形开发技术;图形反走样技术、曲线拟合技术等图形处理,等等。

交互式电子白板应用软件的创新,包括全新理念的功能设计,使应用软件达到国际先进水平。

本项目中硬件结构技术、材料及生产工艺上进行重大的创新。

三、IPBOARD交互式电子白板的技术优势1.信号采集系统(电磁感应数据的采集)技术电磁感应信号采集系统是采用一支可以发射电磁波的笔,水平垂直两个方向排列的接收线圈矩阵组成,当电子笔在白板上操作时,电子笔发射电磁波,白板内的线圈上会感应到笔发射的电磁波。

应用磁场聚焦原理,离笔最近的线圈组感应到的电动势越高,根据水平方向和垂直方向感应到的电动势,通过特有的算法计算可以获得笔所在的X、Y坐标的精确值。

系统采用非线性衰减算法(NLR),采用单一搜索引擎;使用3～8个hit进行定位计算(过定位算法)。

更进一步改进目标精度及分辨率,引入距离-幅度修正(DAC)曲线,用于生成衰减图谱,以帮助设置适当的门槛值来决定目标的灵敏度。

这些改进都大大改进了对电磁专用笔的定位精度。

2.DSP高速数字信号处理及嵌入式软件技术当电子笔在交互白板上运动时,电子笔所发出的电磁波在三组等距排列的线圈上产生感生信号,电子笔的位移与这三个信号的相位差呈线性关系,通过对这三个信号用DSP进行计算,分别计算出其相位,从而计算出电子笔的精确的位移数据和准确的坐标值。

电磁感应式电子白板一、产品介绍JGBCYBoard交互式电子白板是通过计算机连接到投影机，将内容投影到电子白板，在专业应用软件的支持下，使用电子笔在电子白板上与计算机进行互动，构建一个交互式大屏幕，实现无尘化商务及教学环境。

JGBCYBoard交互式电子白板，采用先进的电磁感应技术，USB线连接实现信号传输与供电，响应速度快，定位书写精确，支持轻重快慢的书写手感，并可进行计算机屏幕内容进行课件编辑、修改、标注、书写、绘图、录制、存储和多媒体演示功能，有力提升课堂教学互动演示。

JGBCYBoard交互式电子白板系统具有多种风格的书写笔、智能笔、改变颜色、大、小和透明度，对图形对象的拖动和旋转等功能。

系统中提供特色工具，包括幕布，放大镜、喷桶、回放、绘图、橡皮擦、聚光灯、照相机等，根据需要加载外部工具，强大的文档处理功能，支持Word、PPT、Excel、PDF等windows下格式文档、图片、文本和音频文件导入和导出，并能进行文档标注，极大的方便文档的互动演示。

JGBCYBoard交互式电子白板，采用了业界领先的技术与思想，适用于交互式教学、产品展示、商务会议、远程视频、新闻演播、证券评述、娱乐互动、军事指挥等多种行业，是信息技术工程领域中先进的交互式演示设备。

二、规格型号详见实验室设备电话功能：1、电子白板边框采用高密度铝合金材料，具有耐热、耐磨、耐蚀的特性，表面采用了抗退色性、抗起霜性、抗大气污染、抗裂性强的环保型液态喷涂烤漆。

2、板面采用氟碳硅，高对比度，防眩目，防反光，可用普通的板水笔书写和擦拭，防尘、防污、防水、防暴，符合绿色环保标准。

3、板体采用FRP环保型材料，经过严格的工艺压制而成，板面选用防刮性好，耐磨性强的表面处理，可使用清洁剂清洗，耐腐蚀性强，持久耐新性极佳，书写寿命≥15000次。

4、笔架采用ABS工程材料一次性注塑成型，同时可放置电磁感应笔二支，美观大方、耐用、安装方便。
