标准贯入试验记录表

检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：标准贯入试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：标准贯入试验检测报告MMJC-6127C批准：审核：校核：项目负责：标准贯入试验检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。

2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。

3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。

4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。

土石工程分级为Ⅲ级。

厚度约0.5~28.35m。

5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。

土石工程分级为Ⅳ级。

厚度约2.4~14.4m。

6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。

土石工程分级为Ⅳ级。

7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。

土石工程分级为Ⅴ~Ⅵ级，未揭穿。

二、检测目的和内容对XXX工程地基强夯处理进行标贯试验，确认其地基土强夯之后的承载力增长情况。

根据设计图纸要求，该场地完成标贯试验6个点。

三、检测原理及仪器标准贯入试验（SPT）是一种特殊的动力触探试验，是国内外应用最为广泛的一种现场原位测试，它适用于砂土、粉土、一般黏性土等。

标准贯入试验的指标N值定义为：用质量为（63.5±0.5）kg的穿心锤，以（76±2）cm的落距，将一定规格的标准贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数位标准贯入试验实测锤击数N值。

现场试验设备为XY-1钻机，标准贯入试验孔采用回转钻进，钻至试验标高以上15cm处，清除孔底残土后再进行试验，采用自动脱钩的自由落锤法进行锤击，落锤重63.5±0.5kg，落距76±2cm ，钻杆直径42mm ，采用对开管贯入器，贯入器长度大于500mm ，外径51mm ，内径35mm ，设备编号HSJC-134D-2。

地基土标准贯入试验检测报告工程名称：工程地址：委托单位：检测日期：报告编号：（检测机构名称）二○二三年十一月十一日（工程名称）地基土标准贯入试验检测报告检测人员：上岗证号：检测人员：上岗证号：报告编写：上岗证号：审核：上岗证号：批准：声明：1.本报告涂改、换页无效。

2.报告无检测、编写、审核、批准人签字无效。

3.报告未加盖本公司“检验检测专用章”无效。

4.未经本公司批准，不得部分复制（完整复制除外）本报告；5.对本报告如有异议，应于收到报告后15天内向本公司书面提出复议，逾期不予受理。

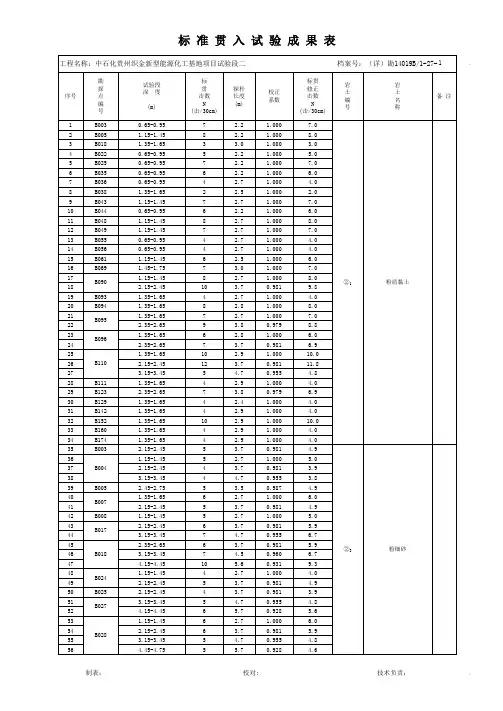

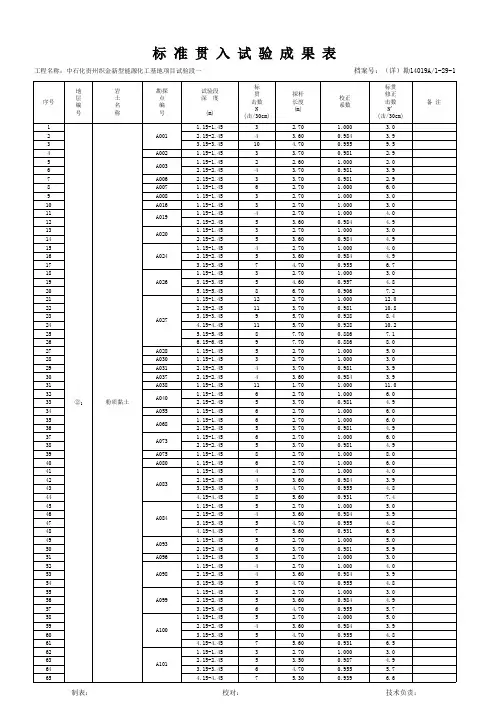

检验检测机构：（检测机构名称）地址：（检测机构地址）邮政编码：/电话：/目录封面-----------------------------------------------------第1页签名页-----------------------------------------------------第2页目录-----------------------------------------------------第3页1.工程概况----------------------------------------------第4页2.工程地质概况-----------------------------------------第5页3.检测方法、设备及标准-----------------------------------第5页4.受检点设计及施工概况-----------------------------------第7页5.检测结果--------------------------------------------第8页6.结论-------------------------------------------------第9页7.附图表-------------------------------------------------第9页7.1受检点位平面示意图---------------------------------------------共1页7.2标准贯入试验结果表---------------------------------------------共5页7.3标准贯入试验曲线----------------------------------------------共10页7.4芯样照片-----------------------------------------------------共5页1工程概况受（委托单位）的委托，（检测机构名称）于2023年11月11日对（工程名称）的发电机/水箱基础天然地基进行标准贯入试验，目的是鉴别地基土的岩土性状及推定地基承载力是否满足设计要求。

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头（由两个半圆管合成的取土器),称之为贯入器。

因此,标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。

贯入阻力用贯入器贯入土层中的30cm的锤击数N63。

5表示,也称标贯击数。

标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年开始应用。

标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆。

标准贯入试验的优点在于:操作简单,设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。

如对砂土做颗粒分析试验。

本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。

1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242。

标准贯入试验的技术要求(1)钻进方法:为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。

为保持孔壁稳定，必要时可用泥浆或套管护壁。

如使用水冲钻进，应使用侧向水冲钻头,不能用向下水冲钻头，以使孔底土尽可能少扰动。

扰动直径在63.5～150cm之间，钻进时应注意以下几点：1)仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。

否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。

贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。

（2)标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。

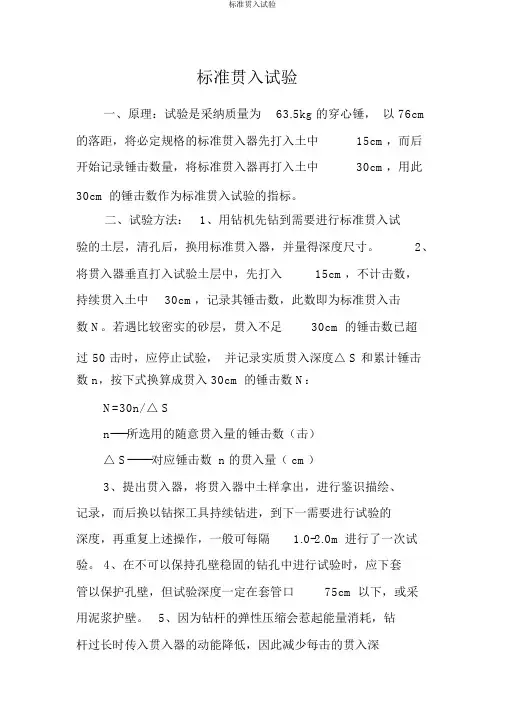

标准贯入试验一、原理：试验是采纳质量为63.5kg 的穿心锤，以 76cm 的落距，将必定规格的标准贯入器先打入土中15cm，而后开始记录锤击数量，将标准贯入器再打入土中30cm，用此30cm 的锤击数作为标准贯入试验的指标。

二、试验方法：1、用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标准贯入器，并量得深度尺寸。

2、将贯入器垂直打入试验土层中，先打入15cm，不计击数，持续贯入土中30cm，记录其锤击数，此数即为标准贯入击数 N。

若遇比较密实的砂层，贯入不足30cm 的锤击数已超过50 击时，应停止试验，并记录实质贯入深度△ S 和累计锤击数 n，按下式换算成贯入 30cm 的锤击数 N：N=30n/ △ Sn----所选用的随意贯入量的锤击数（击）△ S------对应锤击数n 的贯入量（ cm）3、提出贯入器，将贯入器中土样拿出，进行鉴识描绘、记录，而后换以钻探工具持续钻进，到下一需要进行试验的深度，再重复上述操作，一般可每隔 1.0-2.0m 进行了一次试验。

4、在不可以保持孔壁稳固的钻孔中进行试验时，应下套管以保护孔壁，但试验深度一定在套管口75cm 以下，或采用泥浆护壁。

5、因为钻杆的弹性压缩会惹起能量消耗，钻杆过长时传入贯入器的动能降低，因此减少每击的贯入深度，亦即提升了锤击数，因此需要依据杆长对锤击数进行修正： N=aNoNo------实质记录的锤击数a------修正系数，按 3-13采纳N-----修正后的锤击数3-13钻杆长 36912151821度（ mm ）a 1.000.920.860.810.770.730.706、关于同一层土应进行多次试验，而后取锤击数的平均值。

三、数据整理1、整理时应有以下资料：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。

2、绘制标贯击数N 与深度的关系曲线，或在地质剖面图上标出试验深度处的N 值。

3、联合钻探及其余原位试验，依照N 值在深度上的变化，对各土层的N 值进行统计，统计时要剔除个别异样值。
