IAD配置步骤

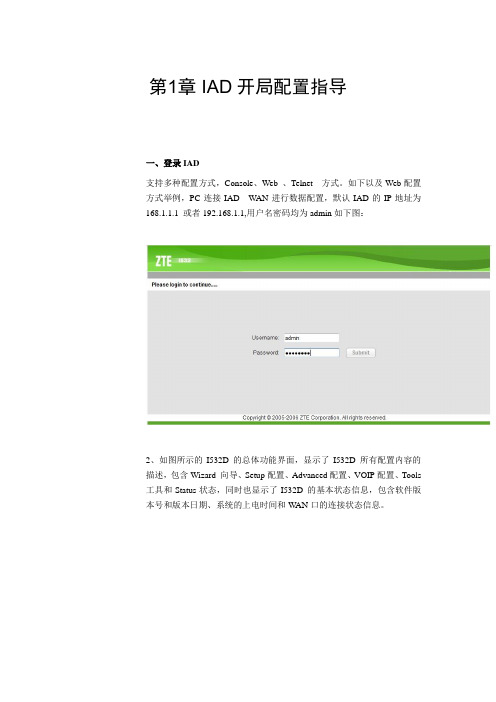

第1章IAD开局配置指导一、登录IAD支持多种配置方式，Console、Web 、Telnet 方式。

如下以及Web配置方式举例，PC连接IAD WAN进行数据配置，默认IAD的IP地址为168.1.1.1 或者192.168.1.1,用户名密码均为admin如下图：2、如图所示的I532D 的总体功能界面，显示了I532D 所有配置内容的描述，包含Wizard 向导、Setup配置、Advanced配置、VOIP配置、Tools 工具和Status状态，同时也显示了I532D 的基本状态信息，包含软件版本号和版本日期、系统的上电时间和W AN口的连接状态信息。

3、配置Static 连接在如图4.1-2所示的界面中，选择[Ty pe]栏中[Static] 参数，可以进行Static 连接配置。

Static连接配置完成，需保存配置并将I532D 重启后才会生效。

禁用Enable VLAN Mode的配置，Static连接配置界面如图：a [ Project Name] 连接名称。

b [Type] 连接类型。

c [IP Address ] 接口IP 地址。

d [Mask] 接口子网掩码。

e [Gateway] 缺省网关IP 地址。

f [DNS ] DNS 服务器IP 地址4 、SIP配置SIP（会话起始协议）是一种网络通讯协议，它正逐渐应用于控制Voice over IP ，SIP 支持语音、视频、数据、E-mail 、聊天、游戏等。

4.1.1 通用配置在如图6.1-1所示界面中，单击左侧的＜General＞链接，进入通用配置界面。

显示VOIP使用的信令协议SIP，显示用户线的注册状态，设置内部电话号码的字长和字冠，以及设置二次拨号音标志。

各选项说明如下。

A [Signaling ] 显示VOIP使用的信令协议SIP。

B [Port Status] 显示各个用户线的注册状态。

当显示In Service 时，表明VOIP模块已经正常向SS注册，用户可以拨打VOIP电话了；当显示Out of Service 时，表明目前未成功注册，此时不能拨打VOIP电话。

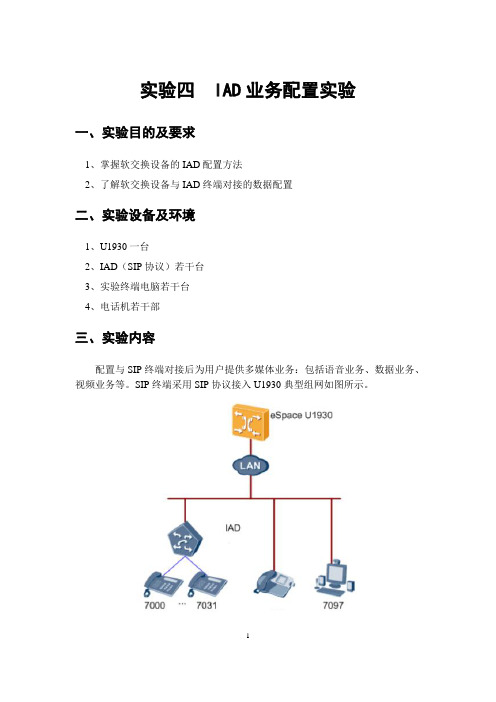

实验四 IAD业务配置实验一、实验目的及要求1、掌握软交换设备的IAD配置方法2、了解软交换设备与IAD终端对接的数据配置二、实验设备及环境1、U1930一台2、IAD（SIP协议）若干台3、实验终端电脑若干台4、电话机若干部三、实验内容配置与SIP终端对接后为用户提供多媒体业务：包括语音业务、数据业务、视频业务等。

SIP终端采用SIP协议接入U1930典型组网如图所示。

图1 SIP协议接入U1930典型组网本实验除了实现硬终端间的通话外还要实现软硬终端间的通话。

（一）数据规划在配置U1930侧的数据之前，应就U1930与SIP终端之间的以下主要对接参数进行规划，如下表终端编号可从桌面标签得到（如标签为1，则对应数字为7101；如标签为18，则对应数字为7118）（二）U1930实验脚本config add sipue eid 7101 authorizationtype noauth//增加SIP用户，用户标识为7101，不进行鉴权config add sipue eid 7102 authorizationtype noauthconfig add batch sipue seid 7103 authorizationtype noauth number 4//批量增加SIP用户，用户标识从7103开始，连续增加4个用户，即7103到7106。

可根据实验需要设置增加SIP的用户数。

config add subscriber eid 7101 dn 7101//增加用户标识为7101的SIP用户号码为7101，号码和标识可以不一样config add subscriber eid 7102 dn 7102config add subscriber eid 7103 dn 7103 number 4//批量增加用户号码，从用户标识为7103的SIP用户开始，连续增加4个SIP用户的号码，即从7103至7106。

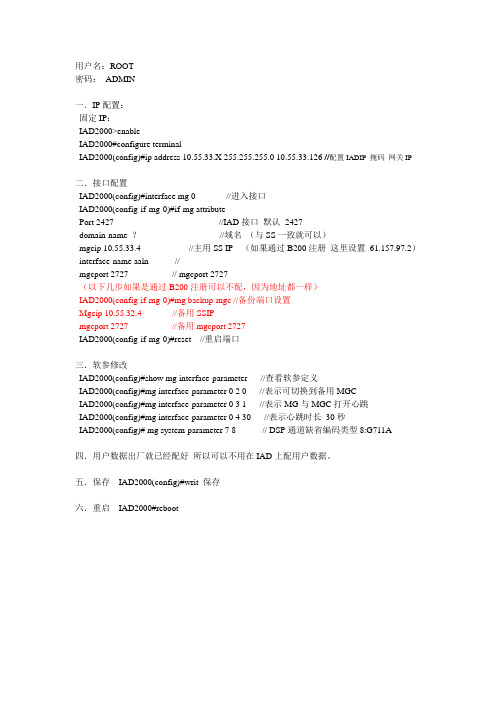

用户名：ROOT密码：ADMIN一．IP配置：固定IP：IAD2000>enableIAD2000#configure terminalIAD2000(config)#ip address 10.55.33.X 255.255.255.0 10.55.33.126 //配置IADIP 掩码网关IP二．接口配置IAD2000(config)#interface mg 0 //进入接口IAD2000(config-if-mg-0)#if-mg attributePort 2427 //IAD接口默认2427domain-name ？//域名（与SS一致就可以）mgcip 10.55.33.4 //主用SS IP （如果通过B200注册这里设置61.157.97.2）interface-name aaln //mgcport 2727 // mgcport 2727（以下几步如果是通过B200注册可以不配，因为地址都一样）IAD2000(config-if-mg-0)#mg backup-mgc //备份端口设置Mgcip 10.55.32.4 //备用SSIPmgcport 2727 //备用mgcport 2727IAD2000(config-if-mg-0)#reset //重启端口三．软参修改IAD2000(config)#show mg interface-parameter //查看软参定义IAD2000(config)#mg interface-parameter 0 2 0 //表示可切换到备用MGCIAD2000(config)#mg interface-parameter 0 3 1 //表示MG与MGC打开心跳IAD2000(config)#mg interface-parameter 0 4 30 //表示心跳时长30秒IAD2000(config)# mg system-parameter 7 8 // DSP通道缺省编码类型8:G711A 四．用户数据出厂就已经配好所以可以不用在IAD上配用户数据。

敏讯IAD3000 SIP多口配置说明一、首先通过直通网线将PC跟IAD LAN相连，同时配置PC的IP地址为192.168.1.2/24；二、通过浏览器访问http://192.168.10.1打开IAD WEB配置界面；默认用户名：admin 默认密码：admin三、双口IAD数据配置（与单口配置基本相同）步骤一：配置单口IAD WAN口IP地址（网络配置/WAN配置）WAN口获得IP有三种方式：Static、DHCP、PPPoE；（出产时默认为DHCP方式）备注：1、若用户采用PPPoE方式获取IP地址，请选择PPPoE方式，并输入PPPoE账号与密码；2、若用户将我司设备挂在路由器下，最好选择Static来获得IP地址，并将IP地址设置为192.168.1.200以上（假设路由器LAN网段在192.168.1.0），因一般路由器DHCP地址池IP范置在192.168.1.101-192.168.1.199；步骤二：配置SIP公共参数（系统配置/SIP公共参数）DTMF模式：DTMF_RELAY(带内)、DTMF_2833（2833模式）、DTMF_SIP_INFO三种模式；步骤三：配置SIP1 （系统配置/SIP1）与单口IAD配置不同说明：因IAD3000_TB21可以配置两个电话号码，故电话号码不像单口IAD一样配置在这里，双口IAD电话号码在用户线上配置；步骤三：配置用户线（系统配置/用户线1-2）注意事项：1、SIP开关必须开启，不然号码无法注册到软交平台；2、电话号码和用户名必须配置一致，若电话号码配置错误或不配置，此号码也能注册到平台但会出现可以呼出无法呼入现象；3、来电显法/启用传真功能默认是开启；步骤四：配置拨号规则（呼叫业务/拨号规则）步骤五：DSP配置（DSP配置）步骤五：时间设备（系统管理/时间设置）点击“与系统时间同步”并提交即可Q1：如何查看IAD上号码已注册；方法1：通过系统信息/端口状态，来查看；图1Q2：如何知道IAD WAN口IP地址；A：方法1：通过IE访问设备来查看，WAN口IP地址；图2方法2：通过在话机上拨暗码 #*111#，来报IP地址；（备注：#*222* 报电话号码）Q3：电话能呼出，无法呼入（呼入时提示你所拨打的电话已关机）；A：查看一下用户线（系统配置/用户线）中，电话号码是否填写正确；Q4：为什么IE浏览器查看和配置参数，总是显示不正确；A：这是由于IE读取的可能是缓存在内存的页面，而不是IAD设备最新的数据。

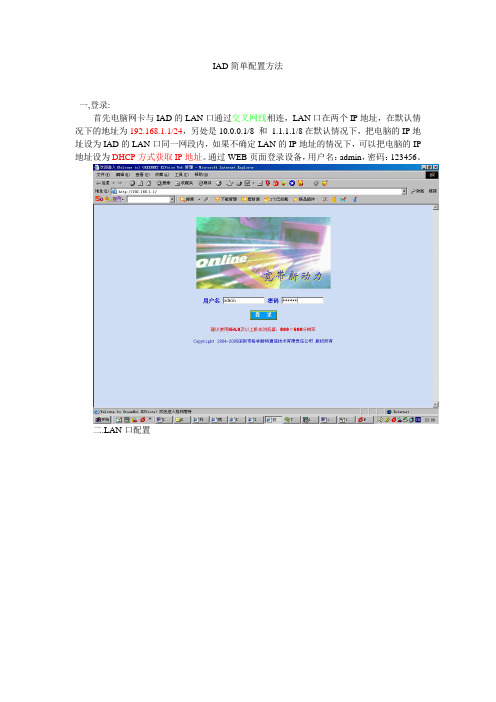

IAD简单配置方法一,登录:首先电脑网卡与IAD的LAN口通过交叉网线相连，LAN口在两个IP地址，在默认情况下的地址为192.168.1.1/24，另处是10.0.0.1/8 和1.1.1.1/8在默认情况下，把电脑的IP地址设为IAD的LAN口同一网段内，如果不确定LAN的IP地址的情况下，可以把电脑的IP 地址设为DHCP方式获取IP地址。

通过WEB页面登录设备，用户名：admin，密码：123456。

二.LAN口配置默认是192.168.1.1 开启DHCP功能二，配置W AN口上网只有在WAN口能访问到软交换服务器才能注册成功。

W AN上网有三种方式，一，静态设备IP地址，二，PPPOE方式获取IP地址，三，DHCP获取IP地址。

可根据不同情况配置W AN口的获取IP地址的方式。

如果要静态设备IP地址，至少要配置三项，1，IP地址，2，子网掩码，3，网关。

如果是域名注册方式，请配置好DNS。

四，MGCP配置在这个窗口里要配置三项内容。

1，呼叫代理配置，这里网通的平台举例，科成平台在公网上的地址为：221.12.10.164 端口：2727。

端口起始编号从1开始。

这是配置逻辑端口的起始位置。

2,备用呼叫代理配置,如同电脑上的备用DNS.如果配置了域名注册,那么注册域名,如果域名不能注册换用IP地址注册.平台给出某个IAD的域名为，那么IAD的域名配置为： 端口为2427，这是IAD默认的端口。

五，逃生口的设置即PSTN开关.默认情况下IAD的逃生功能是打开的，默认的逃生键是*。

如果要把默认的逃生键改为9号键，在菜单栏中选项择PSTN开关，选中切换到PSTN电话键的设置，切换的字符9，切换逃生键的目的是防止某些带9开头的电话不能打。

逃生口的功能是把其它线路的电话线接到PSTN口上来，通过逃生键转换到该线路上去的过程。

设备在死机，停电的情况下自动转到PSTN口上的线路上去。

这样做的目的是，减少因增加了IP电话导致桌子上的电话机过多，同时保留原有线路的电话可以打进打出。

大众服务中心IAD配置规范北京电信开放IAD业务已经很长时间了，但由于当年开局仓促，一直没有一份详细的IAD开通数据配置规范，为规范IAD的配置方法，减少设备故障的放生，特制定本规范。

一、IAD104设备型号：U－SYS IAD104H－AG3MD04SD－4。

版本号：V300R001B05D015(一)、基本配置方法1. 设置用户密码TERMINAL(config)#terminal user2. 更改主机名TERMINAL#hostname 主机名3. 设置时间TERMINAL#time 18:29:00 2005-03-224. 配置IP 地址TERMINAL(config)#ipaddress static 219.142.22.12 255.255.255.255.0 219.142.22.15. 启动DNS 客户端TERMINAL(config)#dns server 219.141.136.106. 配置IAD 设备域名TERMINAL(config)#mgcp mg-domain-name 7. 配置MGC 服务器IP 地址TERMINAL(config)#mgcp mgc 1 address 219.142.0.1068,配置SNMP网管IAD2000(config)#eid IAD2000(config)#iadms 1 ip 29.142.0.106 public private public 162IAD2000(config)#iadms 1 register enable9. 保存数据TERMINAL#write（二）、配置主备MGCTERMINAL(config)#mgcp mgc index address strindex：MGC 服务器索引；port：传输层协议端口号。

建议使用默认的端口号。

104二、IAD208设备型号：U－SYS IAD208E(M)-AG2Z28MC。

1、电脑网线接IAD的LAN口，把网卡IP地址设为192.168.100.22、开始-运行-cmd，telnet 192.168.100.1(192.168.100.1为IAD LAN 口地址)进入IAD 用户名为root ,密码admin3、enable回车4、configure terminal 进入配置界面5、配置IP地址：--------------------------------------------------IAD2000(config)#ip address XXX.XXX.XXX.XXX (ip地址) XXX.XXX.XXX.XXX(子网掩码) XXX.XXX.XXX.XXX(网关)(ip地址、子网掩码和网关都是移动提供)查看IP的配置是否正确show ip address6、配置mgIAD2000(config)# mg attribute domain-name jdsmxy-iad mgcip 221.130.69.130（jdsmxy-iad为域名，软交换地址，移动公司提供）查看MG配置是否正确用show命令7、在配置介面下，保存配置，命令为write8、在配置界面测试网络是否通IAD2000(config)#ping 221.181.153.1(ping 网关)正在Ping 221.181.153.1 具有32 字节的数据:来自221.181.153.228 的回复: 字节=32 时间<1ms TTL=64来自221.181.153.228 的回复: 字节=32 时间<1ms TTL=64来自221.181.153.228 的回复: 字节=32 时间<1ms TTL=64 此为网络通。

9、退出命令exit。
