IAD132E(T)配置操作说明new

1 一：配置IAD132的说明1、搭建配置环境（1）telnet ipaddress （ＩＡＤ出厂默认值为：192.168.100.1，若IAD实际商用后采用公网ＩＰ地址，那么采用telnet 公网ＩＰ可远程维护ＩＡＤ）（2）通过超级终端用串口连接IAD，进行本地维护。

打开“开始－程序－附件－通讯－超级终端”，注意配置以下参数：2、输入用户名和密码Copyright 2002-2005 Huawei Technology. Co., Ltd.Location Name:Phone Number:User name (<=15 chars):rootUser password:admin3、进入配置环境IAD2000>language(切换成中文模式)IAD2000>enableIAD2000#configure terminalIAD2000(config)#4 、配置设备IP地址4.1 配置PPPoE获取IP地址IAD2000(config)#pppoe username _______ password _____IAD2000(config)#pppoe enable该方式用于IAD下挂在ADSL Modem，IAD通过PPPoE拨号获取IP地址。

4.2 配置固定IP地址IAD2000(config)#ip address{ ip-address<I> }:1.1.1.18{ net-mask<M> }:255.255.255.248{ def-gateway<I> }: 1.1.1.17该方式适用于那些能提供固定IP地址地方。

如IAD放置在营业厅，就使用移动的DCN 网地址；建议使用固定IP地址配置，配置完上述IP地址后，使用PING命令检查网络是否可达。

4.3 配置DHCP获取IP地址IAD2000(config)#dhcp enable该方式适用有DHCP SERVER，采用自动获取ＩＰ的网络环境。

目录第1章产品简介 (1)1.1 网络定位 (1)1.2 业务功能 (2)1.3 系统结构 (2)1.4 实现原理 (4)1.5 组网应用 (4)第2章产品特点 (6)2.1 配置灵活 (6)2.2 高质语音 (6)2.3 多种呼叫模式 (6)2.4 易安装性 (7)2.5 易管理性 (7)2.6 易维护性 (7)2.7 高可靠性 (8)2.8 高安全性 (8)第3章系统技术指标和规范 (9)3.1 系统规格 (9)3.2 业务规格 (9)3.3 产品标准 (10)第4章缩略语表 (12)第1章 产品简介IAD （Integrated Access Device ）132E(T)综合接入设备（下文简称IAD132E(T)是华为技术有限公司下一代网络NGN （Next Generation Network ）解决方案中的重要部件，用以向公司等用户提供小容量VoIP （Voice over IP ）解决方案。

IAD132E(T)通过标准的SIP （Session Initiation Protocol ）协议与软交换设备配合组网，在软交换设备的控制下完成主被叫之间的话路接续。

IAD132E(T)的产品外观如图1-1所示。

图1-1 IAD132E(T)设备外观图1.1 网络定位IAD132E(T)位于NGN 用户接入层，在用户侧可提供模拟用户接入，在网络侧可通过10/100Base-TX 方式上行到IP 分组网，其在网络中位置如图1-2所示。

H.323GKMRS3rd Party ServerSoftSwitchEphoneSIP AMG5000SIPAAASCPTMGSoftSwitchIAD132E(T)TMG SGPSTNPSTNIP 网SIP TerminalIAD ：综合接入设备 AAA ：认证、授权和计费 SCP ：业务控制点3rd Party Server ：第三方服务器 MRS ：媒体资源服务器SofiSwitch ：软交换机 SG ：信令网关TMG ：中继媒体网关 AMG ：接入网关 Ephone ：以太网电话机图1-2IAD132E(T)在NGN网络中的位置1.2 业务功能IAD132E(T)可提供丰富的语音业务，如下所示：1. 语音业务●支持传统PSTN电话业务。

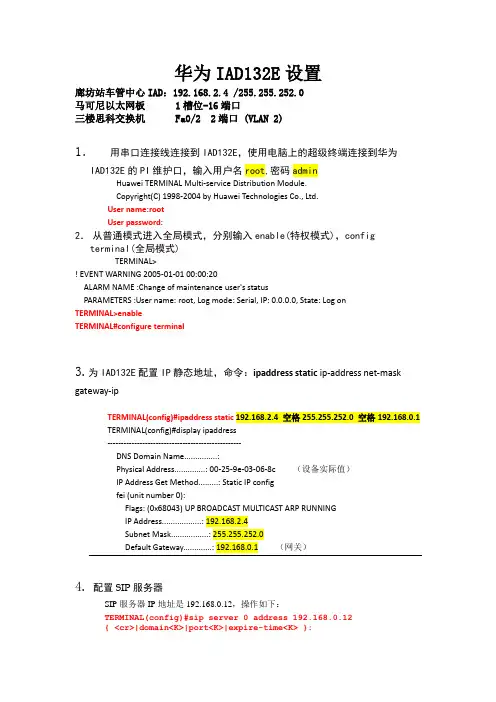

华为IAD132E设置廊坊站车管中心IAD：192.168.2.4 /255.255.252.0马可尼以太网板 1槽位-16端口三楼思科交换机 Fa0/2 2端口 (VLAN 2)1．用串口连接线连接到IAD132E，使用电脑上的超级终端连接到华为IAD132E的PI维护口，输入用户名root,密码adminHuawei TERMINAL Multi-service Distribution Module.Copyright(C) 1998-2004 by Huawei Technologies Co., Ltd.User name:rootUser password:2．从普通模式进入全局模式，分别输入enable(特权模式)，config terminal(全局模式)TERMINAL>! EVENT WARNING 2005-01-01 00:00:20ALARM NAME :Change of maintenance user's statusPARAMETERS :User name: root, Log mode: Serial, IP: 0.0.0.0, State: Log onTERMINAL>enableTERMINAL#configure terminal3.为IAD132E配置IP静态地址，命令：ipaddress static ip-address net-mask gateway-ipTERMINAL(config)#ipaddress static 192.168.2.4 空格255.255.252.0 空格192.168.0.1 TERMINAL(config)#display ipaddress--------------------------------------------------DNS Domain Name...............:Physical Address..............: 00-25-9e-03-06-8c （设备实际值）IP Address Get Method.........: Static IP configfei (unit number 0):Flags: (0x68043) UP BROADCAST MULTICAST ARP RUNNINGIP Address..................: 192.168.2.4Subnet Mask.................: 255.255.252.0Default Gateway.............: 192.168.0.1 （网关）4.配置SIP服务器SIP服务器IP地址是192.168.0.12，操作如下：TERMINAL(config)#sip server 0 address 192.168.0.12{ <cr>|domain<K>|port<K>|expire-time<K> }:Command:sip server 0 address 192.168.0.12Execution of command succeededTERMINAL(config)#sip server 0 address 192.168.0.11{ <cr>|domain<K>|port<K>|expire-time<K> }:Command:sip server 0 address 192.168.0.11Execution of command succeededTERMINAL(config)#sip server 0 address 192.168.0.13{ <cr>|domain<K>|port<K>|expire-time<K> }:Command:sip server 0 address 192.168.0.13Execution of command succeeded+====================================================以上工作及塔迪兰交换机上的设置，我已经配置完成，只需要再登陆IAD 设置用户号码出线即可。

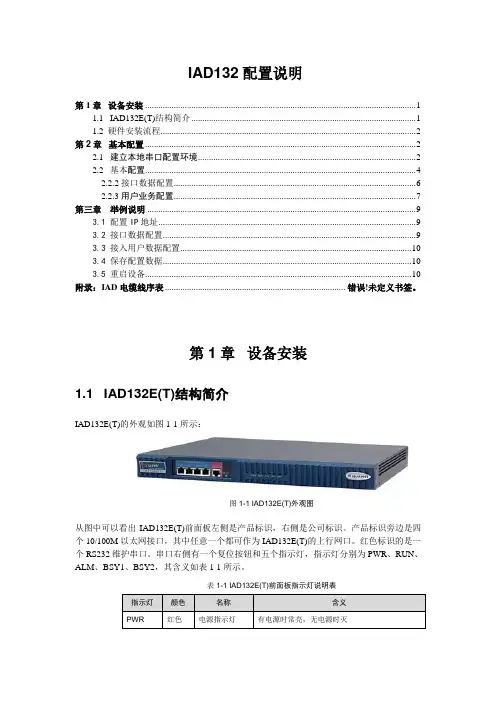

IAD132配置说明第1章设备安装 (1)1.1 IAD132E(T)结构简介 (1)1.2 硬件安装流程 (2)第2章基本配置 (2)2.1 建立本地串口配置环境 (2)2.2 基本配置 (4)2.2.2接口数据配置 (6)2.2.3 用户业务配置 (7)第三章举例说明 (9)3.1 配置IP地址 (9)3.2 接口数据配置 (9)3.3 接入用户数据配置 (10)3.4 保存配置数据 (10)3.5 重启设备 (10)附录：IAD电缆线序表 ................................................................................ 错误！未定义书签。

第1章设备安装1.1 IAD132E(T)结构简介IAD132E(T)的外观如图1-1所示：图1-1 IAD132E(T)外观图从图中可以看出IAD132E(T)前面板左侧是产品标识，右侧是公司标识。

产品标识旁边是四个10/100M以太网接口，其中任意一个都可作为IAD132E(T)的上行网口。

红色标识的是一个RS232维护串口。

串口右侧有一个复位按钮和五个指示灯，指示灯分别为PWR、RUN、ALM、BSY1、BSY2，其含义如表1-1所示。

表1-1 IAD132E(T)前面板指示灯说明表图1-2为交流供电的IAD132E(T)的后面板图。

从左至右分别为电源开关、交流电源插座、接地螺钉、插槽1、插槽2、插槽3。

插槽1和插槽2后接用户电缆，每个槽位可以提供16对用户电话外线。

插槽3目前没有用。

图1-2 交流供电IAD132E(T)后面板图（ASI、ATU）1.2 硬件安装流程表1-2 IAD132E(T)硬件安装步骤第2章基本配置IAD132E(T)提供本地串口维护和远程维护两种方式。

本地维护采用串口方式，远程维护可以采用Telnet方式。

如果第一次配置IAD13一般使用串口方式。

目录第1章产品简介 (1)1.1 网络定位 (1)1.2 业务功能 (2)1.3 系统结构 (2)1.4 实现原理 (4)1.5 组网应用 (4)第2章产品特点 (6)2.1 配置灵活 (6)2.2 高质语音 (6)2.3 多种呼叫模式 (6)2.4 易安装性 (7)2.5 易管理性 (7)2.6 易维护性 (7)2.7 高可靠性 (8)2.8 高安全性 (8)第3章系统技术指标和规范 (9)3.1 系统规格 (9)3.2 业务规格 (9)3.3 产品标准 (10)第4章缩略语表 (12)第1章 产品简介IAD （Integrated Access Device ）132E(T)综合接入设备（下文简称IAD132E(T)是华为技术有限公司下一代网络NGN （Next Generation Network ）解决方案中的重要部件，用以向公司等用户提供小容量VoIP （Voice over IP ）解决方案。

IAD132E(T)通过标准的SIP （Session Initiation Protocol ）协议与软交换设备配合组网，在软交换设备的控制下完成主被叫之间的话路接续。

IAD132E(T)的产品外观如图1-1所示。

图1-1 IAD132E(T)设备外观图1.1 网络定位IAD132E(T)位于NGN 用户接入层，在用户侧可提供模拟用户接入，在网络侧可通过10/100Base-TX 方式上行到IP 分组网，其在网络中位置如图1-2所示。

H.323GKMRS3rd Party ServerSoftSwitchEphoneSIP AMG5000SIPAAASCPTMGSoftSwitchIAD132E(T)TMG SGPSTNPSTNIP 网SIP TerminalIAD ：综合接入设备 AAA ：认证、授权和计费 SCP ：业务控制点3rd Party Server ：第三方服务器 MRS ：媒体资源服务器SofiSwitch ：软交换机 SG ：信令网关TMG ：中继媒体网关 AMG ：接入网关 Ephone ：以太网电话机图1-2IAD132E(T)在NGN网络中的位置1.2 业务功能IAD132E(T)可提供丰富的语音业务，如下所示：1. 语音业务●支持传统PSTN电话业务。

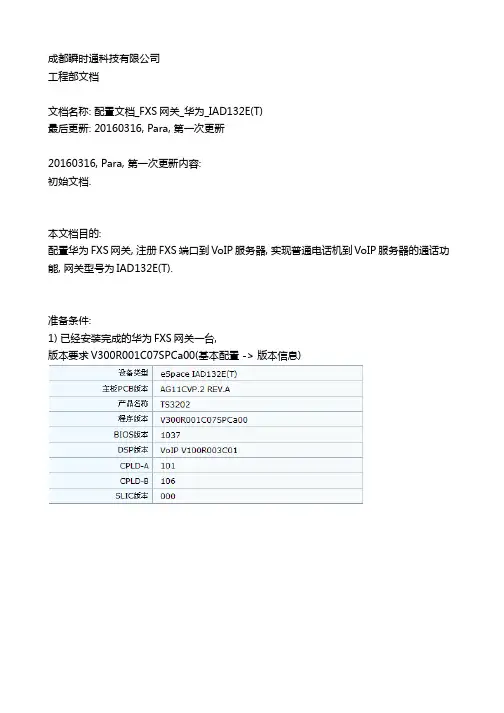

成都瞬时通科技有限公司工程部文档文档名称: 配置文档_FXS网关_华为_IAD132E(T)最后更新: 20160316, Para, 第一次更新20160316, Para, 第一次更新内容:初始文档.本文档目的:配置华为FXS网关, 注册FXS端口到VoIP服务器, 实现普通电话机到VoIP服务器的通话功能, 网关型号为IAD132E(T).准备条件:1) 已经安装完成的华为FXS网关一台,版本要求V300R001C07SPCa00(基本配置 -> 版本信息)2) 客户端为IE浏览器, 版本要求8.0(? -> 关于Internet Explorer)配置过程:1) 登录系统http://ip/默认密码root/admin2) 配置VoIP服务器SIP业务配置 -> SIP服务器点击修改, 修改之后点击保存, 保存为普通配置即可.3) 配置FXS端口账号SIP业务配置 -> FXS用户对端口号打勾, 填写用户ID(同用户名), 用户名, 和密码点击确定, 修改之后点击保存, 保存为普通配置即可.4) 配置其他参数修改语音编码, 高级配置 -> 语音参数配置默认配置为G.711A, G.729, G.711U其他注意事项:1) FXS用户与ASID板卡线序对应关系:华为DB-68线序, ASID板, 提供16路FXS FXS线对0, 34 蓝/b, 33 白/aFXS线对1, 32 橙/b, 31 白/aFXS线对2, 30 绿/b, 29 白/aFXS线对3, 28 棕/b, 27 白/aFXS线对4, 26 灰/b, 25 白/aFXS线对5, 24 蓝/b, 23 红/aFXS线对6, 22 橙/b, 21 红/aFXS线对7, 20 绿/b, 19 红/aFXS线对8, 16 棕/b, 15 红/aFXS线对9, 14 灰/b, 13 红/aFXS线对10, 12 蓝/b, 11 黑/aFXS线对11, 10 橙/b, 9 黑/aFXS线对12, 8 绿/a, 7 黑/aFXS线对13, 6 棕/b, 5 黑/aFXS线对14, 4 灰/b, 3 黑/aFXS线对15, 2 蓝/b, 1 黄/a。

华为IAD132E设置廊坊站车管中心IAD：192.168.2.4 /255.255.252.0马可尼以太网板 1槽位-16端口三楼思科交换机 Fa0/2 2端口 (VLAN 2)1．用串口连接线连接到IAD132E，使用电脑上的超级终端连接到华为IAD132E的PI维护口，输入用户名root,密码adminHuawei TERMINAL Multi-service Distribution Module.Copyright(C) 1998-2004 by Huawei Technologies Co., Ltd.User name:rootUser password:2．从普通模式进入全局模式，分别输入enable(特权模式)，config terminal(全局模式)TERMINAL>! EVENT WARNING 2005-01-01 00:00:20ALARM NAME :Change of maintenance user's statusPARAMETERS :User name: root, Log mode: Serial, IP: 0.0.0.0, State: Log onTERMINAL>enableTERMINAL#configure terminal3.为IAD132E配置IP静态地址，命令：ipaddress static ip-address net-mask gateway-ipTERMINAL(config)#ipaddress static 192.168.2.4 空格255.255.252.0 空格192.168.0.1 TERMINAL(config)#display ipaddress--------------------------------------------------DNS Domain Name...............:Physical Address..............: 00-25-9e-03-06-8c （设备实际值）IP Address Get Method.........: Static IP configfei (unit number 0):Flags: (0x68043) UP BROADCAST MULTICAST ARP RUNNINGIP Address..................: 192.168.2.4Subnet Mask.................: 255.255.252.0Default Gateway.............: 192.168.0.1 （网关）4.配置SIP服务器SIP服务器IP地址是192.168.0.12，操作如下：TERMINAL(config)#sip server 0 address 192.168.0.12{ <cr>|domain<K>|port<K>|expire-time<K> }:Command:sip server 0 address 192.168.0.12Execution of command succeededTERMINAL(config)#sip server 0 address 192.168.0.11{ <cr>|domain<K>|port<K>|expire-time<K> }:Command:sip server 0 address 192.168.0.11Execution of command succeededTERMINAL(config)#sip server 0 address 192.168.0.13{ <cr>|domain<K>|port<K>|expire-time<K> }:Command:sip server 0 address 192.168.0.13Execution of command succeeded+====================================================以上工作及塔迪兰交换机上的设置，我已经配置完成，只需要再登陆IAD 设置用户号码出线即可。

IAD:上端机房:ACCESS/U-SYS IAD132E(T)用户开局配置操作指导U-SYS IAD132E(T)配置指导IP地址配置IAD132E(T)设备的IP地址是指设备内部CPU的IP模块的IP地址，可以配置为。

·固定IP地址·通过DHCP Server动态获取·通过PPPoE拨号获取1.设置IAD132E(T)的固定IP地址在全局配置模式下，使用以下命令进行固定IP地址的配置：ip address ip-address net-mask [gateway-ip]。

例：配置IAD132E(T)（1）的固定IP地址。

IAD2000(config)#ip address 210.11.252.19 255.255.255.0 210.11.252.20IAD2000(config)#show ip address--------------------------------------------------Device network configuration is:IP address: 210.11.252.19SubNetwork mask: 255.255.255.0Default Gateway: 210.11.252.20--------------------------------------------------注意：设置IP地址后，需要重启设备，设置的IP地址才能生效。

正确设置IAD132E(T)的IP地址是保证IAD132E(T)设备能够与其它设备正常通讯的基础。

在设备正常工作时，不要随意更改这些参数！2.配置IAD132E(T)动态获取IP地址IAD132E(T)设备动态获取IP地址需要DHCP（Dynamic Host Configuration Protocol）服务器的配合，需要保证在网络中DHCP服务器正常运行，并与IAD132E(T)设备能够正常通讯。

大众服务中心IAD配置规范北京电信开放IAD业务已经很长时间了，但由于当年开局仓促，一直没有一份详细的IAD开通数据配置规范，为规范IAD的配置方法，减少设备故障的放生，特制定本规范。

一、IAD104设备型号：U－SYS IAD104H－AG3MD04SD－4。

版本号：V300R001B05D015(一)、基本配置方法1. 设置用户密码TERMINAL(config)#terminal user2. 更改主机名TERMINAL#hostname 主机名3. 设置时间TERMINAL#time 18:29:00 2005-03-224. 配置IP 地址TERMINAL(config)#ipaddress static 219.142.22.12 255.255.255.255.0 219.142.22.15. 启动DNS 客户端TERMINAL(config)#dns server 219.141.136.106. 配置IAD 设备域名TERMINAL(config)#mgcp mg-domain-name 7. 配置MGC 服务器IP 地址TERMINAL(config)#mgcp mgc 1 address 219.142.0.1068,配置SNMP网管IAD2000(config)#eid IAD2000(config)#iadms 1 ip 29.142.0.106 public private public 162IAD2000(config)#iadms 1 register enable9. 保存数据TERMINAL#write（二）、配置主备MGCTERMINAL(config)#mgcp mgc index address strindex：MGC 服务器索引；port：传输层协议端口号。

建议使用默认的端口号。

104二、IAD208设备型号：U－SYS IAD208E(M)-AG2Z28MC。

1 一：配置IAD132的说明1、搭建配置环境（1）telnet ipaddress （ＩＡＤ出厂默认值为：192.168.100.1，若IAD实际商用后采用公网ＩＰ地址，那么采用telnet 公网ＩＰ可远程维护ＩＡＤ）（2）通过超级终端用串口连接IAD，进行本地维护。

打开“开始－程序－附件－通讯－超级终端”，注意配置以下参数：2、输入用户名和密码Copyright 2002-2005 Huawei Technology. Co., Ltd.Location Name:Phone Number:User name (<=15 chars):rootUser password:admin3、进入配置环境IAD2000>language(切换成中文模式)IAD2000>enableIAD2000#configure terminalIAD2000(config)#4 、配置设备IP地址4.1 配置PPPoE获取IP地址IAD2000(config)#pppoe username _______ password _____IAD2000(config)#pppoe enable该方式用于IAD下挂在ADSL Modem，IAD通过PPPoE拨号获取IP地址。

4.2 配置固定IP地址IAD2000(config)#ip address{ ip-address<I> }:1.1.1.18{ net-mask<M> }:255.255.255.248{ def-gateway<I> }: 1.1.1.17该方式适用于那些能提供固定IP地址地方。

如IAD放置在营业厅，就使用移动的DCN 网地址；建议使用固定IP地址配置，配置完上述IP地址后，使用PING命令检查网络是否可达。

4.3 配置DHCP获取IP地址IAD2000(config)#dhcp enable该方式适用有DHCP SERVER，采用自动获取ＩＰ的网络环境。

产品描述IAD132E(T)作为VoIP（Voice over IP）/FoIP（Fax over IP）媒体接入网关，应用于NGN（Next Generation Network）网络或IMS（IP Multimedia Subsystem）网络，完成模拟语音数据与IP数据之间的转换，并通过IP网络传送数据。

IAD132E(T)通过标准MGCP（Media Gateway Control Protocol）或SIP（Session Initiation Protocol）协议，接入NGN/IMS网络，在MGC（Media Gateway Control）或SIP Server 的控制下完成主被叫间的话路接续。

IAD132E(T)支持多种方式接入IP网络，如xDSL（x Digital Subscriber Line）接入、交换机接入、GPON（Gigabit-capable Passive Optical Network）/EPON（Ethernet Passive Optical Network）接入。

IAD可以通过以下方式将集成的语音和数据信号接入NGN和IMS网络：通过RTU接入DSLAM，以xDSL方式接入IP网络。

该方式主要用于成熟的xDSL铜线网络。

通过Switch方式接入IP网络，该方式广泛应用于住宅、写字楼和企业用户。

通过xPON方式接入IP网络，实现高速上行。

该方式适用于光纤已经铺设到小区、楼道等场景。

图1列出了IAD（Integrated Access Device）3种常见的接入方式：图1IAD132E(T)组网方式BR AS Broadband RemoteAccess Server宽带远程接入服务器一种面向宽带网络应用的新型接入网关。

它是宽带接入网的骨干网之间的桥梁，提供基本的接入手段和宽带接入网的管理功能。

RT Remote Terminal Unit 远程终端设备功能和特性IAD132E(T)提供丰富的语音、数据业务。

带您认识华为IAD132E(T) 32口语音网关设备华为U_SYS IAD132E(T)
这是华为IAD132E(T)外包装, 此型号对外简称：华为IAD132。

[公司图片，版权所有]
开箱华为U_SYS IAD132E(T) 查看有无破损等情况。

下面这两张的华为U_SYS IAD132E(T) 主机正面照片
下面两张是华为U_SYS IAD132E(T) 附件的图片
全新原装华为U_SYS IAD132E(T) 仔细检查
下面两张是华为IAD132E(T)双板插槽和单板插槽的示意图。

最后一张是：华为U_SYS IAD132E(T) 接用户缆线的示意图实拍。

简单示意流程，实际应用，请接上随机附带的地线。

利于设备安全运行。

以上信息由华为技术公司经销商制作和发布。

版权所有，欢迎交流，切勿盗用。

这些就是整个华为IAD132E(T) sip协议/mgcp协议网关三十二口网关的一些简单情况和照片示意图。

如需更多了解，请与华为技术公司经销商联系。
