PMS在调度图形维护工作中的应用和分析摘要:设备(资产)运维精益管理系统(简称PM S2.0系统)是设计面向总部、省公司、县公司及各级运维检修单位的统一设备(资产)运维精益管理系统,覆盖公司运维检修业务和生产管理全过程。
系统面向智能电网生产管理,实现对电力生产执行层、管理层、决策层业务能力的全面覆盖,支撑运维一体化和检修专业化,实现管理的高效、集约。
系统以资产全寿命周期管理为主线,以状态检修为核心,优化关键业务流程;依托电网GIS平台,实现图数一体化建模,构建企业级电网资源中心;与ERP系统深度融合,建立“帐―卡―物”联动机制,支撑资产管理;与调度管理、营销业务应用以及95598等系统集成,贯通基层核心业务,实现跨专业协同与多业务融合。
电力生产,调度工作举足轻重。
调度运行管理是围绕设备台帐流转的,设备台帐建立以调度图形为基础。
本文介绍了基于PMS调度图形维护工作的基本情况,分析了其优越性和不足,并结合工作实践提出了建议。
关键词:PMS 设备台帐调度图形维护1、基于PMS的调度图形维护工作PMS是一套为整个上海电力生产运行服务的信息化管理应用系统,是在一体化设计思路下利用计算机软件技术实现电网模型的完整描述,通过先进的计算机、网络和通信等信息技术,结合上海市电力公司ERP和CIS系统,有效地整合电力公司安全生产运行管理的资源。
社会建设,电力先行。
电力调度部门的首要任务就是指挥着供电企业的各类生产业务,这需要调度部门能及时准确地掌握着电网中设备运行的各种资料和运行数据,这些资料数据的建立基于调度图形。
PMS系统为我们调度图形维护工作提供了以下基础信息和运行管理功能:(1)图形数据维护:变(配)电站模拟图、变(配)电站仓位图、线路地理图、用户站接线图、电系图、电网正常运行方式、SCADA遥测接口。
(2)调度运行管理:调度工作管理、停电停役申、请管理流程、可靠性管理、铭牌管理流程、操作票管理流程、故障抢修管理。
配网自动化的运行维护管理配网自动化的运行维护管理是指对电力配网自动化系统进行运行和维护管理的一系列工作。
配网自动化系统是指应用现代信息技术和通信技术,实现对电力配网设备、线路和负荷进行监控、控制和管理的系统。
它通过实时采集、传输和处理配网设备的状态信息,实现对配网设备的自动化控制和运行管理,提高电力配网的可靠性、安全性和经济性。
一、运行管理1. 实时监测:配网自动化系统应具备实时监测配网设备的功能,包括电力设备的运行状态、电流、电压、功率等参数的实时采集和传输。
监测数据应准确、可靠,并能及时反映设备的运行状况。
2. 运行分析:通过对监测数据的分析,及时发现设备的异常运行情况,并进行故障诊断和预警。
运行分析应具备数据处理和算法支持,能够对设备的运行状态进行评估和预测,为维护管理提供依据。
3. 运行记录:对配网自动化系统的运行情况进行记录,包括设备的运行状态、运行参数、故障信息等。
记录内容应详细、完整,并能够方便查询和检索。
同时,应建立运行记录的安全备份机制,以防止数据丢失或损坏。
二、维护管理1. 设备巡检:定期对配网自动化设备进行巡检,包括检查设备的外观、接线、连接器等,确保设备的正常工作状态。
巡检内容应详细、全面,并记录巡检结果,及时处理发现的问题。
2. 设备维护:对配网自动化设备进行定期维护,包括设备的清洁、紧固、润滑等,以保证设备的正常运行。
维护工作应按照设备的维护手册进行,确保维护操作的正确性和安全性。
3. 故障处理:对配网自动化设备的故障进行处理,包括故障的诊断、排除和修复。
故障处理应及时响应,快速定位故障原因,并采取相应的措施进行修复。
同时,应记录故障的处理过程和结果,以便后续分析和改进。
4. 资源管理:对配网自动化设备的资源进行管理,包括设备的配置、升级和替换。
资源管理应根据实际需要进行,确保设备的性能和功能满足运行要求。
同时,应建立设备的资产清单和档案,以便管理和维护。
三、安全管理1. 安全控制:对配网自动化系统进行安全控制,包括设备的访问权限控制、数据的传输加密和用户的身份认证等。
电力调度自动化系统问题及其管理维护发布时间:2021-09-07T15:48:52.587Z 来源:《中国电业》2021年12期作者:贾长胜[导读] 近年来我国电网建设速度越来越快,为了适应社会经济发展的用电需求,电网调度系统也必须与时俱进,创新技术,提高运行效率。
贾长胜43312519820815****摘要:近年来我国电网建设速度越来越快,为了适应社会经济发展的用电需求,电网调度系统也必须与时俱进,创新技术,提高运行效率。
电网调度自动化系统对整个电网调度工作的有序进行发挥着关键性作用,是保证电网调度可靠性的前提基础。
本文对电网调度自动化系统存在的问题进行了分析,并提出了相应的管理维护策略,以便为相关电力工作人员提供参考。
关键词:电力调度自动化系统;问题;管理维护;策略1、前言电力企业,电力调度自动化系统日益完善,不仅运行效率和稳定性大大提高,也为企业创造了更大的经济效益,不过目前由于技术和操作原因,在电力调度自动化系统中还存在着诸多的安全问题,给电网运行埋下了安全隐患,针对这些问题必须采取有效的管理维护措施,已促使电力调度自动化系统运行水平不断提升获得长远可持续发展。
2、电力调度自动化系统概述如今,各个领域的生产活动以及人们的日常生活都离不开电力能源,而且伴随着生产进步和人口增长整个社会的用电需求呈现巨幅增长,从而导致电力资源供求关系紧张。
近些年来,我国电力行业技术水平不断提升,供电能力和供电稳定性大大提高,为社会经济发展提供了更加可靠的电能资源。
社会大规模用电造成电力资源供不应求,而电力供应不稳定又会使社会生产生活陷入瘫痪,在这种背景下,电力调度自动化系统应运而生,极大地适应了更高效率供电的要求,更大程度上满足了社会各领域的用电需求[1]。
不过,在当前的社会发展背景下,电力调度自动化系统的管理维护任务十分复杂,主要可概括为以下几个方面:第一,为个人和单位用户供应高品质的电能资源。
电压,波形以及频率是反应供电品质好坏的几个重要参数,只有使这几个参数保持在规定范围以内,才能够保障所供应电能的质量。
调度自动化系统的运行管理与维护调度自动化系统的运行管理与维护随着电网的建设,无人值班变电所的建成投运,电网运行方式日渐复杂,调度自动化系统作为确保电网安全、优质、经济运行和提高调度运行管理水平的重要手段,日益显示出其重要性。
为使调度自动化系统稳定可靠地运行,必须认真做好对调度自动化系统的维护管理工作,使其在电网经济调度及安全运行等方面发挥重要作用。
1 做好基础工作调度自动化系统运行管理的基础工作是建立完整的技术档案。
内容包括:设备的技术说明书、使用说明书、合格证、出厂试验报告、主站系统使用说明书、自动化系统网络结构图、厂站施工接线图、RTU图纸、投运试验报告及验收报告、设备台帐、自动化设备现场运行规程、试验规程、自动化设备运行管理规程等。
2 日常管理工作2.1 日检建立运行日志及调度自动化停运记录。
对每日调度自动化系统主、厂站设备的运行情况详细记录,包括远动设备运行中断时间及原因、误码率、事故时遥信误动次数、遥控误动、拒动次数等。
根据每日记录统计出事故时遥信动作正确率、遥控动作正确率、远动系统运行可靠率、调度自动化系统运行可靠率、日报表合格率等运行指标,生成调度自动化月报表。
2.2 定期巡检定期巡检应每季度一次,建立巡检记录。
巡检内容包括:(1) 主站系统:①双机热备用自动切换。
②双通道热备用自动切换。
③网络测试。
④UPS电源自动切换检查。
⑤测量主站调制解调器的输入、输出电平。
⑥遥测合格率、遥信动作响应时间、事故画面时间等。
⑦模拟屏上遥测量、开关量是否正确。
(2) 厂站系统:①RTU自检。
②对遥信量进行抽样检查,数量一般不少于总量的20%。
③检查遥测的运行情况、测量误差。
④巡视遥控、遥调执行继电器的触点,将输出接口断开,现场测试遥控执行情况。
⑤测量调制解调器的输入、输出电平;测量传输通道中远动收、发电平。
与主站端及通道一起进行联调测试。
⑥对UPS电源进行自动切换检查。
⑦对设备进行清洁清扫。
2.3 定期检验检验周期一般为1年。
50 EPEM 2021.2电网运维Grid Operation配电自动化系统图模异动管理云南电网有限责任公司昆明供电局 张瑞颖 严思齐 周胜超 赵 玺 崔 娇 孙宏达摘要:深入挖掘配电自动化图模异动管理存在的问题和困难,结合生产运行需求、人员配置、系统功能等实际情况,提出改善策略。
关键词:配电自动化;GIS;图模异动随着昆明地区配电网规模的不断增大,配电自动化已成为打造智能电网的重要内容,调度员主要依靠配电自动化系统图模实现对配电网正常或故障状态下的监视与控制。
然而配电线路图模变更频繁,致使配电自动化系统图模与调度员常用的GIS 图纸关联度低,不能在调控运行中显现其优越性,主要体现在:业务流程缺失,未建立适合多系统、多平台的配网单线图绘制、审核、发布机制;管理界面不清晰,未明确图模绘制、审核人员业务、职责界面;配电自动化主站系统与GIS 平台系统相互独立,同步更新功能不完善,大修技改、新投异动后的线路图模不能同步更新,存在时效超前或滞后的问题,影响调度员故障处置时对线路状态判断的准确性;GIS 图纸上对配电自动化设备信息显示不全,线路故障研判时并未完全发挥配电自动优越性。
1当前存在的主要问题配电自动化系统图模管理意识不足。
昆明地区配电自动化建设初期由于技术路线不清晰、资金原因而造成一次设备投资不到位等因素的限制,其功能不可能覆盖到全部配电网,对于故障处置主要依赖传统“强送+二分+试送”的方法,对供电可靠性的贡献仅覆盖了很少一部分,涉及配电网的经济技术指标并没有得到明显提高,相关调度运行人员的劳动强度和工作环境并没有得到大的改善,县区局人员很难看到较高的产出投入比,特别是在减轻劳动强度以及提高工作自动化程度方面的意义有限,相应地各部门逐渐放松对配电自动化图模变更管理。
配电自动化系统图模业务流程机制不严谨。
当前配电自动化系统图模主要从GIS 系统导入,但由于配网大修、技改、迁改、基建(含配套费)、业扩等工程类业务以及配网故障抢修、设备命名变更、图实不符等非工程类业务发生设备异动后图模数据资料更新频繁,配电自动化图模变更中未明确各部门、单位职责和工作任务,导致业务流程缺失、业务界面不清晰,缺乏对配电自动化主站图模和台账的调试态和发布态的管理,常出现配电自动化系统图模与GIS 图纸不同步的问题。

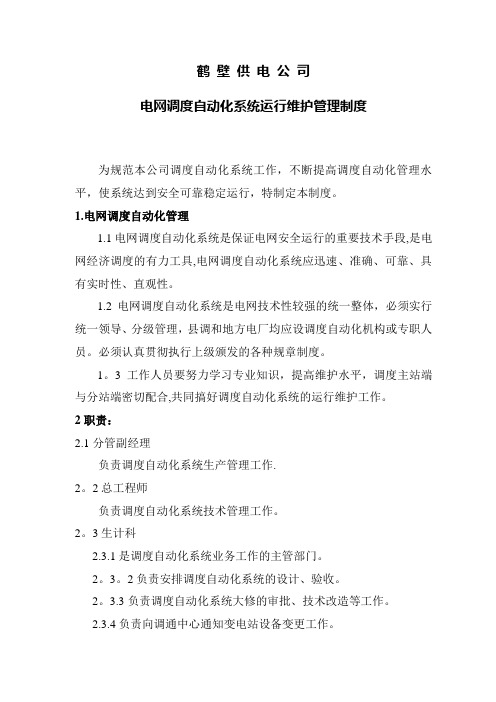

鹤壁供电公司电网调度自动化系统运行维护管理制度为规范本公司调度自动化系统工作,不断提高调度自动化管理水平,使系统达到安全可靠稳定运行,特制定本制度。
1.电网调度自动化管理1.1电网调度自动化系统是保证电网安全运行的重要技术手段,是电网经济调度的有力工具,电网调度自动化系统应迅速、准确、可靠、具有实时性、直观性。
1.2电网调度自动化系统是电网技术性较强的统一整体,必须实行统一领导、分级管理,县调和地方电厂均应设调度自动化机构或专职人员。
必须认真贯彻执行上级颁发的各种规章制度。
1。
3工作人员要努力学习专业知识,提高维护水平,调度主站端与分站端密切配合,共同搞好调度自动化系统的运行维护工作。
2职责:2.1分管副经理负责调度自动化系统生产管理工作.2。
2总工程师负责调度自动化系统技术管理工作。
2。
3生计科2.3.1是调度自动化系统业务工作的主管部门。
2。
3。
2负责安排调度自动化系统的设计、验收。
2。
3.3负责调度自动化系统大修的审批、技术改造等工作。
2.3.4负责向调通中心通知变电站设备变更工作。
2。
4安监科2。
4.1负责组织对调度自动化系统安全运行、人员的安全生产及安全工作规程制度的执行情况进行检查、监督和考核.2。
4。
2负责组织调度自动化系统事故调查分析,并提出改进措施。
2.5营销部2.5。
1负责向调通中心通知变电站电度表地址以及变更情况。
2.5。
2配合修试工区完成变电站电表数据正确向远动设备传送.2。
5。
3负责负控系统采集电量正确向调度自动化系统传送。
2。
6运行工区2。
6。
1负责变电站自动化系统运行环境的维护及自动化系统的巡视。
2。
6.2变电站自动化系统出现异常、缺陷或事故时,及时通知地调及修试工区,并做好记录。
2.6。
3变电站值班员,应把变电站自动化系统列入交接班和巡视检查项目,进行巡视和维护,内容包括:清扫设备外部灰尘,保持设备清洁;监视设备运行指示灯是否正常;直流电压、电流是否正常;遥测、遥信是否正确;接线是否完整,有无松动等。
配电自动化系统运维管理现状及改进措施摘要:配电自动化对于提高配电网供电可靠性具有重要意义。
但部分地区在改造建设过程中由于各种因素的影响,配电自动化的实际应用并未达到预期效果。
本文对配电自动化系统的运维管理进行了研究分析,以供参阅。
关键词:配网;自动化;运维引言配电网自动化是提高配网供电可靠性、提升配网运行管理水平的有效手段,也是实现智能配网的重要基础之一,在国内各大城市的配网中得到了广泛应用。
随着配电自动化建设规模的不断扩展,其运维管理体系的重要性日益显现。
1配电自动化系统运维管理现状1.1厂家多,运维人员工作量大在配电自动化系统的运维管理方面,有些地区的配电设备厂家很多,这些厂家对配电自动化设备的规格要求各有差异,厂家使用的控制面板和维护平台都不是统一的,这就造成配电自动化运维管理的工作人员工作量大。
特别是在一些不同厂家设备较多的地方,由于这些厂家的发展规模和地域各不相同,也就是很多的工厂建设和生产都会选择在这些地方进行建厂和生产,这就导致了某些地区配电自动化设备运行维护成本不断增大,也就使运维工作人员的工作量持续增大。
这种情况在我国是普遍存在的,因为就目前情况下来看,由于不同厂家的原因导致一些地区的运行维护工作量较大,这在配电自动化系统来说是非常难解决的问题。
1.2没有专门的运维部门由于配电自动化系统在我国发展的时间还不长,许多地方并没有设立专门的配电自动化运维人员,或者是仅靠所成立的配电二次运检班的少数几个人对数以千计的配电自动化设备进行运行维护管理,这就会使配电自动化系统没有专人去做一定的运维工作,这对配电自动化运维管理来说显然是不利的。
现在有一些配电自动化系统规模小的地方,出现类似问题的话还能够通过人员的兼职进行解决,而一点配电自动化系统的规模不断增大,兼职的工作人员无法的完成大量的工作内容,这就会使配电自动化系统得不到良好的运维保证,使整个系统出现各种各样的问题。
因此在配电自动化系统中,设立专门的运维部门是非常重要的。
配电网调度自动化主站图模管理优化摘要:在配网调度自动化系统(DMS)中,网络拓扑作为电力监控和数据采集(SCADA)的可视化最重要的一环,而图模的正确性正是网络拓扑正确的保障,图形(svg单线图等)、模型(CIM模型)文件的正确传输与匹配是影响配网主站图模一致性的重要因素。
与配网调度自动化系统(DMS)进行图模交互的主要有主网调度自动化系统与地理信息系统,在图模交互过程中,图模文件的各个环节均可能出现不同的问题,而图模的管理方法仍存在漏洞,需要通过总结与分析,优化配网调度自动化主站图模管理方法。
关键词:配网调度自动化;图模管理;地理信息系统(GIS);配电管理系统(DMS);电力监控和数据采集(SCADA);引言配网调度自动化系统与主网调度自动化系统、配电网地理信息系统(配电GIS)存在着图形、模型文件的交互,如今配电网开关台账一致性要求越来越高,负荷割接、杆塔变更、馈线命名更改等使得图形的修改更加频繁,GIS系统更新后,图模问题的出现愈发频繁,问题种类也更加多样化,因此,对图模管理方法的总结与优化十分必要。
1.配网自动化主站图模管理现状配网主站、主网主站与GIS系统接口的打通与配合转换图形、导入模型与匹配的程序使得由主网传来的一次接线图与配电GIS传来的单线图得以在配网主站自动显示,同时模型文件为图形上的设备提供了具体的信息,但自动处理的同时,遗留了大量的问题与缺陷。
这使得调度员、现场运维人员会经常在故障处理或者检修工作时发现图形存在的一些问题,影响工作进度和供电的可靠性、及时性。
1.配网自动化主站与主网自动化主站、配电GIS系统交互流程2.1配网自动化主站与主网自动化主站图模交互流程主网调度自动化主站与配网调度自动化主站间两个安全区一区之间是通过加密互联的,传输的图形文件主要为dfg格式,dfg是在主站系统进行图形操作的主要文件格式,传输时效为实时;传输的模型文件则是由主网一区程序生成的一个整合的xml格式(可扩展标记语言)的模型文件,命名为XXX.xml,此文件传输至配网一区后由配网主站进程进行模型拼接并在一次接线图上的10kV馈线末端生成配网单线图的热点,通过热点可以打开由配电GIS传来并通过转换图形格式后的单线图。
配网自动化存在的问题与维护措施摘要:现阶段的电力事业发展速度不断加快,配网自动化运行管理成为了重点关注的对象,不仅要提高管理质量,同时要在配网维护力度上不断加强,减少配网故障,提高电力运行的安全性、稳定性。
配网自动化运行管理体系虽然不断完善,但是管理机制依然要不断创新,要进一步加强自动化技术的功能优化,掌握好各个区域的功能诉求,对配网的可靠性不断加强,确保未来的工作开展得到更多的保障。
关键词:配网自动化;管理工作;维护措施随着时代的发展,配网自动化运行管理的技术手段和管理方式不断革新,各个地方的管理工作开展能够找到明确的目标。
但是,配网运行过程中存在较多的影响因素作用,自动化运行管理要加强内外因素的把控,准确识别配网的风险作用,加强管理的技术转变,针对各个模块的故障准确识别,坚持在配网自动化运行管理的内涵上不断丰富。
自动化管理的时候,还要打造专业的工作团队,加强管理的综合创新。
一、配网自动化运行管理的问题(一)实时信息不准确现阶段的配网自动化运行管理直接关系到大家的用电体验,由于实时消息不准确,很多用户在用电的时候得不到较多的保障,尤其是各类用电信息更新不及时的情况下,导致自己用电过程中出现了很多的问题。
配网自动化运行管理的时候忽视了信息更新的速度,虽然信息会按时更新,但是延迟时间有所增加,而且在信息更新的过程中并没有快速的提醒用户,这就导致电力信息的使用率并不高,整体上的管理工作难以得到突出的成果。
另外,配网自动化运行管理的过程中发现各类的早期设备的使用缺少明确的编号,配网的各个单位在编号的时候会通过自行命名的方法完成,以至于环网柜内部的命名存在混乱的问题,对于信息更新造成了较多的阻碍。
(二)调试管理不完善当前的电力产业发展速度不断加快,配网自动化运行管理不仅要考虑到用户的体验,还要在管理的过程中按照新的思路、新的方法进行探究。
调试管理不完善是比较常见的问题,对于各类设施的应用和用电的安全都会造成较多的问题。
基于主配一体化配网图模系统的配网调度管理摘要:现阶段,随着社会的发展,我国的现代化建设的发展也突飞猛进。
主配网调度控制系统基本建设模式在设计电网调度控制系统架构与技术方案的过程中,需要综合考虑诸多因素。
架构设计的重点是软件体系架构设计,尤其是分层式结构设计,通过层次的合理区分,践行高内聚低耦合思想。
一般情况下,分层式结构主要包括界面层、数据访问层与业务逻辑层。
结合不同技术的要点,选择相应的方案,导致电网调度控制系统的建设模式与架构组成存在明显差异。
现阶段,最常见的电网调度控制系统的建设模式主要体现在集中式、离散式以及分布式三个方面。
集中式模式是把“主网系统”与“配网系统”强耦合在一个系统,共用数据库、平台及应用,实现界面层、数据访问层与业务逻辑层的强统一;离散式模式则是“主网系统”与“配网系统”完全独立,包括硬件和软件的独立,实现界面层统一,数据访问层与业务逻辑层完全独立;分布式模式则是介于上述两者之间,界面层与数据访问层统一,业务逻辑层独立。
三种模式各有优缺点,但是分布式模式更加接近实际需求。
所以,本文将在分布式模式的基础上延伸,通过增加模型中心,满足实际工作中主网控制系统和配网控制系统相对独立和有机统一的需求。
关键词:电网调度控制系统;主配网一体化;建设模式研究引言智能电网和“大运行”体系建设的深入发展,对电网一体化协调运行控制提出了新的更高要求。
国调中心组织研发新一代调度自动化系统“D5000智能电网调度控制系统”并实现大规模推广和应用,为各级调控中心协同指挥电网调度运行提供了坚强的技术支撑,促进了调控一体化、地县一体化等各项新业务的广泛开展。
配电自动化主站系统通常由运检部门主导独立建设、独立运行、独立维护,主配网系统之间数据融合程度不深、软硬件资源利用率不高,阻碍了主配网一体化协同运行控制、一体化模型校核、一体化联合分析与计算技术等应用的深入开展。
作为面向不同电压等级的电网实时监控系统,智能电网调度控制系统和配电自动化主站系统所用的计算机硬件设备、网络配置、软件构成及其架构等基本相同,主站软件功能也均由平台层和应用层构成,这将使两套系统在物理上或者逻辑上整合为一套包括计算机、通信、电源等硬件设备以及软件的自动化系统成为可能。
配网调度自动化系统图形维护管理作者:焦仙宏来源:《广东科技》 2014年第10期焦仙宏(国网寿阳县供电公司,山西寿阳 031700)摘要:配网自动化系统中的线路单线图最初为自动化人员手工绘制,工作量大且准确度低,不符合配网自动化实用化水平的要求。
采用GIS导图这一图形维护管理方式,不仅能够大大减轻自动化人员手工绘图和设备信息入库的工作量,而且GIS系统中的线路单线图信息准确度高,便于调度人员监控和事故分析处理。
基于此,介绍了晋中供电公司形成的一套成熟且高效的工作流程和管理模式,并结合具体案例分析了在执行该工作流程和管理模式中遇到的问题及解决办法,结果表明该工作流程在多部门的配合下不仅能够最大程度地避免重复工作,节省时间和人力,并且能够避免工作中相互推诿扯皮的现象;在管理模式上所采用的责任到人制也保证了每个环节的工作质量,确保工作按时保质完成。
关键词:配网调度;图形管理;GIS导图0 引言晋中供电公司配电自动化试点工程为国家电网公司(以下简称国网)第二批智能电网试点工程。
该工程建设了覆盖晋中市城区范围、符合IEC61968/IEC61970国际标准、以“信息化、自动化、互动化”为特征的配电自动化主站系统,采用了以光纤专网为主,电力载波、无线公网作为补充的通信方式,实现了中心区配电自动化和通信网络全覆盖的标准型配电自动化模式。
1 概述自配电自动化工程开工以来,晋中供电公司确保自动化设备的投运率、在线率、遥控使用率、成功率等各项指标符合国网要求,从而将配电自动化落到实处,以实现配电自动化的实用化。
但是,配电自动化系统中的线路单线图,包括其环网柜、开闭所等最初均为手动绘制图形,其中存在以下问题:①工作人员编辑图形时工作量大,且当线路发生异动时,需要手动对图形进行再次绘制和编辑;②手画的线路单线图中所包含的设备信息少,且与现场设备的实际位置在线路长度比例上不对应;③绘制完图形后,还需要手动在数据库中的馈线表、开关站表、配网开关刀闸表、配网母线表中添加设备信息,以最终完成图模库一体化的录入工作,工作量大。
随着配电自动化水平的提高和国网公司对配电自动化实用化水平的高要求,最初的手画图形的方式已经不能满足工作人员的需求,因此,晋中供电公司调度自动化决定配网图形管理采用GIS导图模式,即将GIS系统中的线路单线图导入到配电自动化主站系统中,其中GIS系统为地理信息系统,而配电自动化主站系统(如SCADA系统)则可以实现实时数据的采集与监控,最终实现图形的实用化。
GIS导图与手工绘图相比,有以下优点:①GIS系统在国网公司系统中作为专门维护配网单线图的系统,由配电工区负责维护相关的图形及模型信息,使用GIS系统中的线路单线图可以实现一方维护,多方使用,实现资源利用最大化;②GIS系统中线路单线图的信息准确度高,其设备在单线图中的位置是根据其实际地理位置按相应比例绘制而成,使工作人员对设备之间的相对位置清晰明了;③GIS导图这一模式可以省去自动化人员手工绘制图形和完善数据库信息的工作量,图形导入配电自动化系统后,相关的模型信息会自动在数据库中生成,不需要在数据库中手动添加设备信息,工作量大大减少并且可靠性高。
2 工作流程及管理模式电力调控中心在开展GIS导图的过程中,经过了多次探索和实践,最终形成了一套高效的工作流程和管理模式。
2.1 工作流程首先,整个GIS导图工作流程中需要多部门配合,充分发挥各部门的职责和优势,实现效用最大化。
在整个GIS导图的过程中需要配电工区、信通中心、自动化以及配网调度人员四方共同参与完成。
其中配电工区作为配网设备的直接维护者和管理者,对所有配网设备的现场实际状况,包括设备的名称、位置、线路的异动等最为熟悉;信通中心负责IEB总线的管理和维护,并且信通中心人员熟悉GIS系统的操作,但对设备情况完全不了解;自动化作为配电自动化主站系统的管理者和维护者,熟练掌握SCADA系统操作,熟悉线路中包含的自动化改造设备;配网调度人员作为图形的使用者,需审核导入自动化主站系统的图形是否可用,经确认可用后才能将图形投入使用。
为了便于今后的监控和调度,有时会针对自身需求对图形的美观提出适当的修改要求。
根据各部门的职责和优势,最终确定导图工作流程如图1所示。
其中各部门职责如下:配电工区作为源端发起侧,负责登陆GIS系统中图形和所包含设备信息的维护,主要包括画单线图,录入图中的设备信息并保证GIS系统和PMIS系统中的设备信息一致性。
信通中心作为中间侧,负责登陆GIS系统按照配网调度员的需求美化图形,并将修改后符合调度员需求的图形文件和模型文件通过IEB总线发送至配电自动化主站系统。
配电自动化主站系统作为终端接收侧负责将图形和模型文件导入配电自动化主站系统中,并将图形中所包含的自动化改造设备进行图模库一体化工作并完善画面信息,以最终实现图形的实用化(自动化设备具备二遥或三遥功能)。
配网调度人员作为图形最终的使用者,负责对单线图中设备的监控和调度。
2.2 管理模式因GIS导图这一工作涉及的部门多,一幅单线图从最源端配电工区的管理维护到末端配网调度的监控调度所需要的参与人员多。
为保证GIS导图能够按时保质完成,由配网自动化专责作为总协调人负责制定工作计划、责任分工和考核量化办法。
在管理上做到分工明确、责任到人,通过制定配电自动化GIS导图进度表(见表1),在每一阶段工作完成后都由相应的工作负责人签字,并注明完成时间。
当每个部门的负责人均签字后,该线路的GIS导图工作全部完成。
表1一方面对参与人员的行为有一定的约束作用,另一方面在导图过程中发现问题时,可以非常直观地明确责任方。
3 具体案例配网自动化专责通过与其他部门的专责人进行沟通协商,初步确定导图流程如下:配电工区在GIS系统中维护图形信息→信通中心登陆GIS系统将图形文件通过IEB总线发送至配网主站系统→配网自动化将图形导入主站系统并完善画面,进行图模库一体化工作→配网调度使用图形。
为保证各部门顺利开展工作,首先在工作开始前配网自动化针对如何将图形导入SCADA系统向OPEN3200系统厂家进行业务咨询,并组织了几次培训,确保自动化人员能够熟练使用操作软件之后再正式参与导图工作。
信通中心则邀请省公司GIS项目组人员对GIS系统的操作进行培训。
按照如上流程开始GIS导图并进行了完善,而当配调人员在使用图形之前对审查图形之后却提出了若干问题:①图形中设备名称存在明显的错位现象,严重影响判断;②图形中缺少线路杆号,发生故障时无法精细定位故障地点;③某些设备的图元与实际不符,需更换GIS图形中的设备图元。
这些问题严重影响调度员对图形的使用,因此导入的图形不合格。
为避免以上问题的出现,配网自动化专责调整了工作流程,即在自动化人员将图形导入SCADA系统后增加了配网调度人员的审核工作,大概流程如下:配电工区在GIS系统中维护图形信息→信通中心登陆GIS系统将图形文件通过IEB总线发送至配网主站系统→配网自动化将图形导入主站系统→配网调度人员核查图形的可用性→配网自动化完善图形画面,进行图模库一体化工作→配网调度使用图形。
这样一来,自动化人员每导入一幅图形后,必须由配网调度人员审核并认可后再进行后续画面完善工作。
若审核不合格,则返回上一级部门,避免了自动化人员完善图形这一工作的浪费。
按照以上流程开展GIS导图一段时间后又总结出两个结论:①图形文件由GIS系统通过IEB总线发至自动化并导入SCADA系统后,图形本身不会发生变化。
②配网调度审核后提出的问题绝大多数可以由信通中心通过一定的美化处理来解决。
因此,最终决定将配网调度的审核工作提前至信通侧,若审核发现问题则由信通中心直接解决,然后将审核无误的文件发送并导入自动化SCADA系统,确保导入SCADA系统的图形是调度员可用的。
这样以来便形成了最终的工作流程,该模式较之前相比省去了问题线路导入SCADA系统这一工作,大大节省了工作时间,减轻了工作量,提高了工作效率。
按照最终确定的工作流程进行GIS导图之后,工作效率大大提高,最终仅用了3个月的时间将配网自动化地区所有单线图导入自动化系统中。
目前,晋中供电公司配网自动化系统中的线路单线图均为GIS系统导入图形。
4 结束语在配网自动化图形维护管理上采用GIS导图模式代替最初的手工绘图模式,不仅做到了GIS系统一方维护、多方使用,大大减轻了自动化人员手工绘图和设备信息入库的工作量,而且配网调度人员在使用GIS系统导入的单线图进行监控和调度时,能够了解到该单线图所包含的更加详细和准确的设备信息,方便配网调度人员进行事故分析和处理。
三个月的摸索和实践证明该工作流程最大程度地避免了重复工作,节省了时间和人力,当每个环节出现问题时又能明确责任方,及时向上反馈使问题快速解决,避免了工作中相互推诿扯皮的现象。
在管理模式上所采用的责任到人制也保证了每个环节的工作质量,确保工作按时保质完成。
参考文献:[1] Ramos N G,Campillo R M T,Naito K. A study on the characteristics of various conductive contaminants accumulated on high voltage insulators[J]. IEEE Trans on Power Delivery,2010,8(4):1842~1850.[2]王业平,罗小莉. EMS/DMS一体化通信系统设计[J]. 电力系统自动化,2011,29(30):22~24.[3]于尔铿,刘广一,周京阳. 电力系统自动化技术展望[J]. 电力系统自动化,2009,22(2).[4]辛耀中. 新世纪电网调度自动化技术发展趋势[J]. 电网技术,2011,25(12):1~10.作者简介:焦仙宏(1976~),男,工程师,本科,从事配网自动化图形管理技术研究。
