专题四配电线路专题图制作

电动机供电系统图的绘制方法电动机供电系统图的绘制方法一、热继电器驱动器件符号的绘制1、单击矩形按钮，绘制长为10，宽为5的矩形。

2、单击直线按钮，将矩形上下两条边的中点连接起来。

3、单击矩形按钮，绘制一个边长为2的正方形。

4、单击移动按钮，以正方形右侧边中点为基点，将其移动，令基点与矩形竖直中线中点相重合，如图所示。

5、单击分解按钮，以正方形为操作对象，将其分解。

6、删除正方形的右侧边和矩形竖直中线。

7、单击直线按钮，绘制上下两条长为7.5的竖直直线，结果如图所示。

二、接地符号的绘制1、单击直线按钮，绘制一条长为7的水平直线段；以水平直线段中点为下端点向上绘制一条长为6的竖直直线段，如图。

2、单击直线按钮，绘一条斜直线段，以水平直线段的中点为上端点，长度为2.5，与水平方向成45度，如图所示。

3、单击复制按钮，以斜直线段为操作对象，以斜直线段的上端点为基点，输入向左、右方复制粘贴距离2.5，完成绘制。

三、熔断器符号的绘制1、单击矩形按钮，绘制一长为1.5，宽为3的矩形。

2、单击直线按钮，绘制一长为7的竖直直线段，使其中点与矩形中心点重合。

3、单击阵列按钮，输入行数1，列数3，列偏移3，选择熔断器符号为操作对象，单击确定按钮，完成阵列操作。

四、绘制电机供电系统图1、单击直线按钮绘制水平直线段，以电动机符号的圆形左边象限点为起点，向左延伸，令其长度为6。

2、单击移动按钮，选择接地符号为操作对象，以其导线上端点为基点，令基点与接地导线左端点相重合，完成移动操作后，绘制结果如图所示。

3、单击移动按钮，选择热继电器驱动器符号为操作对象，以其下导线的下端点为基点，令基点与电动机符号中间导线的上端点相重合，完成移动操作后，绘制结果如图所示。

4、单击移动按钮，选择3个熔断器符号为操作对象，以中间的熔断器符号下导线的下端点为基点，令基点与热继电器驱动器符号上导线的上端点相重合，完成移动操作后结果如图。

5、单击移动按钮，选择三极开关符号为操作对象，以三极开关符号中间导线中的下导线的下端点为基点，令基点与中间熔断器符号上导线的上端点相重合，完成操作结果如图所示。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

电气接线图绘制技巧 - 电工基础电气接线图是为电气设备和电器元件的安装配线和检查修理电气线路故障服务的，它是表示成套装置、设备或装置的内部、外部各种连接关系的一种简图。

也可用接线表（以表格形式表示连接关系）来表示这种连接关系。

接线图和接线表只是形式上的不同，可以单独使用，也可以组合使用，一般以接线图为主，接线表予以补充。

以下主要介绍接线图。

电气接线图是依据电气原理图和电气布置图进行绘制。

电气接线图的绘制应符合GB6988中《接线图和接线表》的规定。

在电气接线图中要表示出各电气设备的实际接线状况，标明各连线从何处引出，连向何处，即各线的走向，并标注出外部接线所需的数据。

电气接线图一般包括单元接线图和互连接线图。

电气接线图应按以下要求绘制：1）电气接线图中的电气元件按外形绘制（如正方形、矩形、圆形或它们的组合），并与布置图全都，偏差不要太大。

器件内部导电部分（如触点、线圈等）按其图形符号绘制。

2）在接线图中各电器元件的文字符号、元件连接挨次、接线号都必需与原理图全都。

接线号应符合GB4026-83《电器接线端子的识别和用字母数字符号标志接线端子的通则》3）与电气原理图不同，在接线图中同一电器元件的各个部分（触头、线圈等）必需画在一起。

4）除大截面导线间，各单元的进出线都应经过接线端子板，不得直接进出。

端子板上各接点按接线号挨次排列，并将动力线、沟通把握线、直流把握线分类排列。

5）接线图中的连接导线与电缆一般应标出配线用的各种导线的型号，规格、截面积及颜色要求。

1.单元接线图单元接线图是表示电气单元内部各项目连接状况的图，通常不包括单元之间的外部连接，但可给出与之有关的互连接线图的图号。

单元接线图走线方式有板前走线及板后走线两种，一般接受板前走线，对于简单单元一般是接受线槽走线。

单元接线图中的各电器元件之间接线关系有直接连线和间接标注两种表示方法。

对于简洁电气把握单元，电器元件数量较少，接线关系不简单，可直接画出电器元件之间的连线；对于简单单元，电器元件数量多，接线较简单的状况，只要在各电器元件上标出接线号，不必画出各元件间连线。

供电系统图绘制规范及图例开关、启动器等电器设备红色代表电源侧，绿色代表负荷侧。

电缆接在电源侧还是负荷侧必须与现场实际相符。

来自***变电所**#柜(或来自***上巷***队***#开关)MY3×35mm2+1×16mm2-140m(00#)####供电系统图监控分站来自***变电所**#柜(或来自***上巷***队***#开关)MY3×35mm2+1×16mm2-140m(00#)KBZ-4001(000)TT若挂在风机配电点,风机配电点的设备要加虚线框。

MY3×35mm2+1×16mm2-140m(00#)MY3×35+1×16-140mQBZ-120SF1(000)Id=####A(2)KBZ-4001(000)风联闭锁线、瓦斯断电线统一用虚线MY3×35+1×16-140mMY3×35+1×16-140mMY3×35+1×16-140m主风机**KW主风机**KW###变电所BGP9L-50#MY3×35mm2+1×16mm2-140m(00#)1(000)移变二次侧电压1140V/660VKBZ-4001(000)MY3×35+1×16-140m MY3×35mm2+1×16mm2-140mMY3×35mm2+1×16mm2-140mId=####AZBZ-41 (000)(2)MY3×35mm2+1×16mm2-140mMY3×35mm2+1×16mm2-140mQJZ-1201(000)QJZ-1201(000)MY3×35mm2+1×16mm2-140m(00#)距离馈电开关负荷侧最远端的每个分支要计算出两项短路电流值MY3×35+1×16-1 40mMY3×35mm2+1×16mm2-140m(00#)MY3×35+1×16-140mMY3×35+1×16-140mMY3×35+1×16-140mMY3×35mm2+1×16mm2-140m(00#)开关在供电系统图上的序号开关矿编号KBZ-4001(000)MY3×35mm2+1×16mm2-140m(00#)MY3×35+1×16-140mMY3×25+1×16-140m图例Id=####A(2)监控分站瓦斯探头四通接线盒三通接线盒电磁启动器圆形馈电方形馈电电动机照明综保Id=####AQJZ-1201(000)QJZ-1201(000)(2)QJZ-1201 (000)TMY3×35+1×16-140m整定值表序号1(000)MY3×35+1×16-140mMY3×35+1×16-140m名称型号额定电流过流整定短路整定水泵**KW只标出供电系统图上实际出现的图例。

配电线路系统图(1)施工现场配电线路系统图：1号总箱至分配电箱采用：BVV4*25mm2+1*10mm2电缆2号总箱至分配电箱采用：BVV4*25mm2+1*10mm2电缆1号总配电箱400A2#动力分配电箱100A震动棒开关弯曲机开关切割机开关箱32A切断机开关圆盘锯开关箱32A水泵开关箱32A1#照明分配电箱100A大灯开关箱32A碘钨灯开关箱32A1#照明分配电箱100A生活区开关箱32A办公室开关箱32A楼层开关箱32A搅机开关箱电焊机开关3#动力分配电箱100A平板震动机卷扬机开关3#动力分配电箱100A2#动力分配电箱100A1#动力分配电箱200A对焊机开关2#照明分配电箱100A大灯开关箱32A碘钨灯开关箱32A碘钨灯开关箱32A1#动力分配电箱100A塔吊开关箱园盘锯开关平板震动机楼层移动开2号总配电箱400A4#动力分配电箱100A蒸饭车开关园盘锯开关备用开关箱。

CAD绘制电力配电系统图的关键步骤CAD（Computer-Aided Design，计算机辅助设计）是一种常用的工具，用于绘制和设计各种工程图纸，包括电力配电系统图。

在本文中，我们将介绍CAD绘制电力配电系统图的关键步骤，帮助读者更好地理解和运用CAD软件。

步骤一：准备工作在开始绘制电力配电系统图之前，首先需要完成一些准备工作。

这包括收集所需的技术资料和设计要求，例如电路图纸、设备参数、负荷需求等。

同时，了解CAD软件的基本操作和常用工具也是必要的。

步骤二：创建新文件打开CAD软件后，首先需要创建一个新的文件。

根据具体的绘图要求，选择适当的绘图单位和纸张尺寸，并设置好绘图比例。

这些参数可以通过CAD软件的设置菜单进行调整。

步骤三：绘制电路图在绘制电力配电系统图时，需要根据技术资料和设计要求，按照正确的电路连接方式开始绘图。

使用CAD软件提供的线条工具、多边形工具和文本工具等，绘制电源、电线、负荷和开关等组件，并连接它们以构建完整的电路。

步骤四：添加符号和标记完成电路绘制后，需要添加一些符号和标记以表示各个元件的类型和功能。

这包括电源符号、开关符号、保险丝符号等。

同时，在电线上添加标记以表示电压、电流和电阻值等信息。

CAD软件通常提供了符号库和标记工具，可以方便地进行添加和编辑。

步骤五：调整样式和布局绘制完电路图后，可以根据个人喜好和项目要求，调整图纸的样式和布局。

CAD软件提供了一些样式和布局选项，例如线条样式、填充颜色、图层设置等。

通过调整这些参数，可以使电力配电系统图更加清晰和易读。

步骤六：检查和修改在完成绘图后，需要仔细检查图纸中的元件连接是否正确，并进行必要的修改。

这包括确认电路连接是否符合设计要求，检查符号和标记是否准确无误等。

CAD软件通常提供了缩放、平移和旋转等功能，可方便地进行查看和修改。

步骤七：保存和导出完成最后的检查和修改后，可以将电力配电系统图保存为CAD软件支持的格式，例如DWG、DXF等。

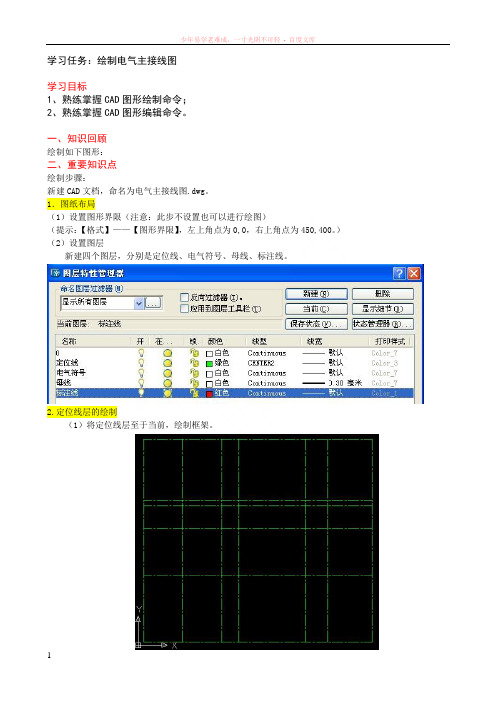

学习任务：绘制电气主接线图
学习目标
1、熟练掌握CAD图形绘制命令；
2、熟练掌握CAD图形编辑命令。

一、知识回顾
绘制如下图形：
二、重要知识点
绘制步骤：
新建CAD文档，命名为电气主接线图.dwg。

1．图纸布局
（1）设置图形界限（注意：此步不设置也可以进行绘图）
（提示：【格式】——【图形界限】，左上角点为0,0，右上角点为450,400。

）（2）设置图层
新建四个图层，分别是定位线、电气符号、母线、标注线。

2.定位线层的绘制
（1）将定位线层至于当前，绘制框架。

（2）将框架进行修剪，如下图：
3.绘制电气符号
（1）将电气符号层至于当前，绘制如下电气符号。

（2）将电气符号转换成块。

电流互感器电感线圈电容
变压器电容式电压互感器避雷器接地符号隔离开关断路器4.连接图形
最终图形如下局部放大图1
局部放大图2、3、4
局部放大图5。

电气原理图的绘制方法为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。

用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。

画电气原理图的一般规律如下：画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。

画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。

对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。

电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下：1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范电器元器件布置图的设计应遵循以下原则：1.必须遵循相关国家标准设计和绘制电器元件布置图。

如何进行电力线路测量与绘制电力图电力线路测量与绘制电力图是电力行业中非常重要的环节。

通过测量电力线路的参数和绘制电力图，可以帮助电力工程师进行系统分析、故障检测以及优化设计。

本文将探讨如何进行电力线路测量与绘制电力图，旨在提供一些实用的技巧和经验。

首先，进行电力线路测量时，我们首先需要准备必要的测量工具和仪器。

常见的测量工具包括电压表、电流表、电阻表、介质损耗测试仪等。

这些工具是测量电力线路中不同参数的必备设备，可以帮助我们准确地获取线路的电压、电流、电阻等信息。

接下来，我们需要选择合适的测量点进行测量。

在选择测量点时，我们需要考虑到线路的特性和测量的目的。

一般来说，我们可以选择线路中的主要节点进行测量，这样可以更全面地了解整个线路的状况。

另外，还可以选择一些关键位置进行测量，比如导线连接处、隔离开关处等，这些位置通常是容易出现故障的地方，测量结果可以帮助我们及时发现问题并进行修复。

测量电力线路的过程中，我们还需要注意一些细节。

首先，保持测量设备的正常工作状态，定期校准仪器，并保持测量仪器的良好状态。

其次，确保测量过程中的安全。

电力线路中存在高电压和高电流，需要注意避免触电危险。

在测量前，务必戴上绝缘手套、绝缘鞋等防护装备，并按照操作规程进行测量。

在测量完电力线路的各项参数后，我们需要将测量结果进行整理和分析。

对于测得的电压、电流等参数，可以通过计算和比较，得出线路的功率、电阻、电感、电容等参数。

此外，还可以通过测量线路的介质损耗，来评估线路的绝缘性能。

综合得出的测量结果可以帮助我们了解线路的工作状态和故障情况，为后续维修工作提供参考依据。

绘制电力图是电力线路测量的重要环节之一。

电力图需要准确地表达线路的拓扑结构和参数信息。

在绘制电力图时，我们可以使用电力图软件或者CAD软件进行绘制，这样可以更加方便、准确地表示线路的结构和参数。

绘制电力图时，需要注意标注线路的节点、导线、开关等元件，并根据测得的电压、电流等参数进行标注。

1.根据图E-41(a)已知视图画正等测图。

尺寸从图中量取。

只画可见轮廓线不画虚线。

2、画出采用交流伏安法测量导线接头电阻比的实验原理接线图。

2.画出三相半波整流电路图。

3.画出带电测量导线连接器电阻，测量仪的接线图。

4.画出环形供电网络接线图。

5.试画出交流电通过电阻与电感串联电路时，电压和电流的关系相量图。

(a)RL串联电路图；(b)RL串联电路相量图6.在图E-46中由哪些主要材料组成。

答案:由图可知这是高压配电线路终端杆，它主要由悬式绝缘子、针式绝缘子、避雷器、耐张线夹、碗头挂板、横担、抱箍、顶头铁、并沟线夹等组成。

7.试说明图E-47中绝缘子串的使用特点和标号所指是何物。

答案:依据图示可知(a)为普通单串耐张绝缘子串，使用在一般场合。

(b)、(c)为双串、三串耐张绝缘子串，用于导线截面较大或遇特大档距，导线张力很大时。

(d)是导线跳线连接图，使用在耐张、转角和终端杆塔两侧导线跳线连接。

其中1-是耐张绝缘子串；2-耐张线夹；3-跳线；4-并沟线夹；5-跳线绝缘子串，它可以限制跳线的风偏角，保证跳线对杆塔各部分空气间隙的要求。

8.画出10kV终端V形拉线示意图。

9.试画出电动机具有自锁的正转控制电路图。
