2.配电系统典型单线图1(固定柜、不带母联二路进线电源)

供配电中这五种配电方式一、单路进线的配电方案单路进线的配电形式如图单路进线的配电方案属于点状配电方案，也是最简单的配电方案。

单路进线的配电方案仅能对负荷提供最低水平的供电可靠性，因为一旦供电中断后没有冗余电源提供第二路电能支持。

二、双路进线的配电方案双路进线的配电方案如图双路进线的配电方案中，有2套电力变压器与2套进线回路。

图中的双路进线供电方案之1中两套电力变压器可单独供电或者并列供电。

若电力变压器单独供电则两进线开关之间需要配备机械或电气合闸互锁。

当某路供电中断时，系统能立即切换到另一路供电，因而提高了供电的可靠性。

若电力变压器容量有限制时必须切除一些负荷(三级负荷)才能维持供电的连续性。

图中的双路进线供电方案之2中采用自动转换开关(ATS)实现电源自动切换。

图中的双路进线供电方案之3中采用分段开关将母线分段运行。

在此方案中，2套电力变压器可各自负担为本段母线的负荷供电; 当某电力变压器发生供电中断时，另一台电力变压器可通过母线分断开关维持两段母线上的负荷持续供电，若电力变压器容最供应并不充裕则需要切除若干不重要的负荷(三级负荷)。

图中的双路进线供电方案之4中用ATS实现市电与发电机供电切换。

三、重点区域供配电方案如图所示为重点区域供配电方案的典型范例。

图中“1#MNS" 由2套电力变压器组成双路进线供电方案，同时从1#MNS系统中分出的“2#MNS” 系统是单路进线的配电方案，另一路“3#MNS”系统属于双路进线供电方案之4。

在这个典型方案中，最重要的负荷都在“3#MINS”的母线上，系统通过ATS实现市电与发电机供电切换，于是在任何情况下“3#MNS”系统中的负荷能获得可靠的电能供应。

四、环形供配电方案环形供配电方案能够实现最完善的供电可靠性。

从图中可以看出，4套单路进线的系统两两相连接成环形供配电网络。

当本段的进线出现供电中断后，本段母线总能从两侧中的某侧系统中获取电能。

对于环形供配电方案需要注意的是:1) 若电力变压器的容量有限，则在投切母线联络开关之前要切除部分负荷;2) 各个系统中的进线开关和馈电开关之间以及进线开关和母联开关之间必须要设置比较严密的保护匹配措施;3) 所有为电力变压器供电的中压系统必须来自同一电网。

第6章 低压配电与电气线路
— 545 —
图6-3-51 一路插座线路漏电故障的排除步骤6
6.3.4 室内照明与插座配电系统单线图
读懂单线配电系统图和平面图是电工必要的技能，只有能读图才能够达到快速排除各类电气故障的目的。

单线配电系统图一般分为两部分，虚线内的部分表示配电箱或屏的开关接线方式及各开关的型号和额定容量（A ），分路开关的排列顺序等虚线外的部分表示各路采用的导线材质、导线的截面积、导线穿管的根数、电线管的材质和管内径及分路情况等内容。

平面图表示各路导线的路径、分线盒、接线盒、用电电器及控制电器的位置示意等内容。

一、单相室内照明与插座配电系统单线图
单相室内照明与插座配电系统单线图如图6-3-52所示，该图以两室两厅一卫单元楼房为例予以介绍，供参考，图中：
QF 1—电源进线开关，一般采用两极低压断路器；
QF 2—照明线路电源开关，可采用单极断路器；
QF 3—照明线路电源备用开关；
FQ 1～FQ 6—分路插座线路电源开关，应采用低压漏电断路器； FQ 7—插座线路备用开关；
AL —表示配电箱，虚线内的开关设置在箱内；
BV-0.5—表示铜线耐压0.5kV ；
2×2.5—表示电线管内穿两根导线，截面积2.5mm 2；
3×2.5—表示电线管内穿三根导线，截面积2.5mm 2；。

每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

备注+图解，教你看懂一张配电箱系统图配电箱我们做弱电的小伙伴经常会接触，比如UPS配电箱、电表箱、照明配电箱等，但有些人可能还不是很懂里面的结构和接线，我们就结合一张配电箱图纸来说明下。

我们放上一张配电箱系统图，这张图画的还是比较规范比较全面的：系统图中各线路和图元做了标注，我们一个一个来说明。

1、是本配电箱的电气参数说明，相当于电气铭牌。

B4ALE5-1：本配电箱的编号。

其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第一台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：2、配电箱进线，从图中可以看出本配电箱是双路进线，一路常用电源一路备用电源。

3、T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表示三极，额定分断电流25A。

4、是双电源切换器。

当常用电源突然故障或停电时，通过双电源切换开关，自动投入到备用电源上。

5、配电箱接入漏电火灾报警器的信号线，一根RVVP-4*1.0的电缆，穿20的管子，具体接线可以参考下图：6、电度表。

7、出线回路的母线。

有些大型配电箱会做母线排，小一点的则未必。

8、出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

9、熔断器，熔断器是用于避雷器的保护。

10、避雷器，用于配电箱避雷，接线如图（本图熔断器的位置是下面那组，上面那组忽略吧，就当他们是断路器）：11、消防信号引自模块，说的就是接入漏电火灾报警器的信号线；控制信号引自消控室，说的就是电表和智能照明开关量控制模块的通讯信号，这哥俩的通信电缆应该先上数据采集器和通讯网关。

12、一路出线接入4Kw的EPS，EPS是应急电源，全称EmergencyPowerSupply(紧急电力供给)，EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。

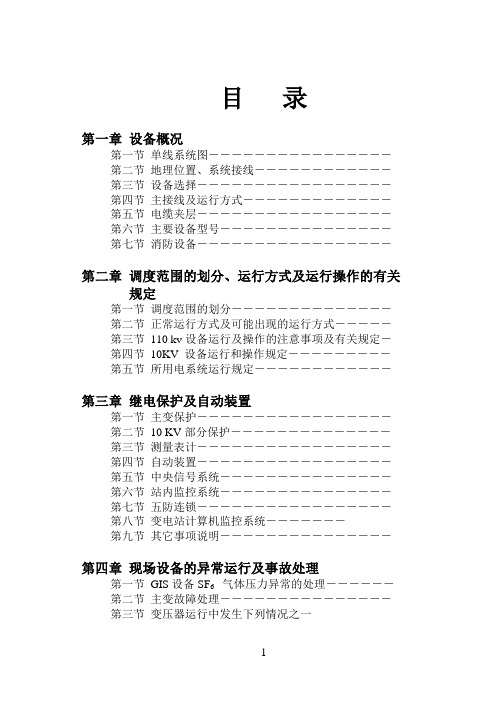

目录第一章设备概况第一节单线系统图－－－－－－－－－－－－－－－－第二节地理位置、系统接线－－－－－－－－－－－－第三节设备选择－－－－－－－－－－－－－－－－－第四节主接线及运行方式－－－－－－－－－－－－－第五节电缆夹层－－－－－－－－－－－－－－－－－第六节主要设备型号－－－－－－－－－－－－－－－第七节消防设备－－－－－－－－－－－－－－－－－第二章调度范围的划分、运行方式及运行操作的有关规定第一节调度范围的划分－－－－－－－－－－－－－－第二节正常运行方式及可能出现的运行方式－－－－－第三节110 kv设备运行及操作的注意事项及有关规定－第四节10KV 设备运行和操作规定－－－－－－－－－第五节所用电系统运行规定－－－－－－－－－－－－第三章继电保护及自动装置第一节主变保护－－－－－－－－－－－－－－－－－第二节10 KV部分保护－－－－－－－－－－－－－－第三节测量表计－－－－－－－－－－－－－－－－－第四节自动装置－－－－－－－－－－－－－－－－－第五节中央信号系统－－－－－－－－－－－－－－－第六节站内监控系统－－－－－－－－－－－－－－－第七节五防连锁－－－－－－－－－－－－－－－－－第八节变电站计算机监控系统－－－－－－－第九节其它事项说明－－－－－－－－－－－－－－－第四章现场设备的异常运行及事故处理第一节GIS设备SF6 气体压力异常的处理－－－－－－第二节主变故障处理－－－－－－－－－－－－－－－第三节变压器运行中发生下列情况之一应进行停电处理－－－－－－－－－－－－－－第四节越级跳闸的处理－－－－－－－－－－－－－－* 第五节直流系统接地的故障处理－－－－－－－－－－第六节10KV 系统故障处理－－－－－－－－－－－－第七节PT保险熔断的处理－－－－－－－－－－－－第八节断路器异常处理－－－－－－－－－－－－－－第九节电容器的正常运行、异常与事故处理－－－－－第十节消弧线圈的正常运行、异常与事故处理－－－－第五章典型操作票第一章设备概况第一节：单线系统图(见图1）第二节：地理位置、系统接线一、本站位于******是一座电压等级为110KV/10KV的变电站，占地面积约****（M2），建筑面积约为***M2二、110KV电源三回：1、自**变电站－－2、**变电站－－3、**变电站本站。

单相三线_三相四线_三相五线接线图说明
1、单相就是220V 电压
2、三相就是380V 电压
3、单相双线----------1根火线1根零线
4、单相三线----------1根火线1根零线+1根地线
5、三相四线----------3根相线1根零线（TN-C系统）
6、三相五线----------3根相线1根零线+1根地线（TN-S系统）
图一：单相三线
图二：三相五线
图三：三相五线制
图四：几种供电方式的区别
图五：五线之间架设模式
图六：漏电保护原理
图七：变压器引入线路
图八：线路黄、绿、红接入开关
图九：开关分断明显点
图十：总漏电开关保护引出相线到多路分路隔离开关模式
图十一：配电箱出线开关黄、绿、红（A、B、C）模式
图十二：配电箱门与箱体可靠连接作保护接零
图十三：分配电箱的分路隔离开关引出模式
图十四：单相开关箱设置模式
图十五：三相开关箱设置模式
图十六：固定式开关箱的中心点与地面要求
图十七：移动式末级开关箱其中心与地面要求
图十八：照明
图十九：动力设备。

配电箱系统图讲解：用途、分类、敷设方式、符号标注以及工作原理⏩简介▼什么是配电箱？所有用户用电的总的一个电路分配箱。

⏩工作原理▼配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

⏩用途▼便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

⏩分类▼按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。
