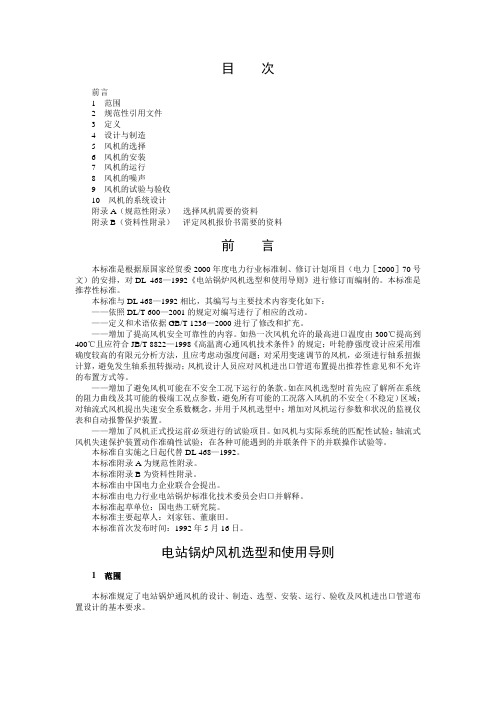

目 次前言1范围2规范性引用文件3定义4设计与制造5风机的选择6风机的安装7风机的运行8风机的噪声9风机的试验与验收10风机的系统设计附录A（规范性附录） 选择风机需要的资料附录B（资料性附录） 评定风机报价书需要的资料前 言本标准是根据原国家经贸委2000年度电力行业标准制、修订计划项目（电力［2000］70号文）的安排，对DL 468—1992《电站锅炉风机选型和使用导则》进行修订而编制的。
本标准是推荐性标准。
本标准与DL 468—1992相比，其编写与主要技术内容变化如下：——依照DL/T 600—2001的规定对编写进行了相应的改动。
——定义和术语依据GB/T 1236—2000进行了修改和扩充。
——增加了提高风机安全可靠性的内容。
如热一次风机允许的最高进口温度由300℃提高到400℃且应符合JB/T 8822—1998《高温离心通风机技术条件》的规定；叶轮静强度设计应采用准确度较高的有限元分析方法，且应考虑动强度问题；对采用变速调节的风机，必须进行轴系扭振计算，避免发生轴系扭转振动；风机设计人员应对风机进出口管道布置提出推荐性意见和不允许的布置方式等。
——增加了避免风机可能在不安全工况下运行的条款。
如在风机选型时首先应了解所在系统的阻力曲线及其可能的极端工况点参数，避免所有可能的工况落入风机的不安全（不稳定）区域；对轴流式风机提出失速安全系数概念，并用于风机选型中；增加对风机运行参数和状况的监视仪表和自动报警保护装置。
——增加了风机正式投运前必须进行的试验项目。
如风机与实际系统的匹配性试验；轴流式风机失速保护装置动作准确性试验；在各种可能遇到的并联条件下的并联操作试验等。
本标准自实施之日起代替DL 468—1992。
本标准附录A为规范性附录。
本标准附录B为资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电站锅炉标准化技术委员会归口并解释。
本标准起草单位：国电热工研究院。
本标准主要起草人：刘家钰、董康田。
电力行业标准规范篇一：电力规范大全电力行业规范收集了好长时间，参考了好多资料，它包括了汽轮机、发电机、锅炉、水处理、采暖通风、土建、消防、输煤、电气仪表、供排水、环境保护、安全生产与卫生等，应该是比较全的电力行业标准了。
锅炉类《火电机组达标投产考核标准（2001版）》《电力建设施工及验收技术规范》(锅炉机组篇)《火电工程启动调试工作规定》（1996年版）《火力发电厂基本建设工程启动及竣工验收规程》1996版《电力工业锅炉压力容器监察规程》《蒸汽锅炉安全技术监察规程》《火力发电厂劳动安全和工业卫生设计规程》DL5053-1996《火力发电厂汽轮机、锅炉、汽轮发电机参数系列标准》《火力发电厂设计技术规程》DL5000-2000《火力发电厂汽水管道设计技术规定》DL/T5054-1996《蒸汽锅炉维护保管技术规程》《钢结构设计规范》GBJ17-88《锅炉钢构架设计导则》《中华人民共和国法定计量单位》《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95《电站锅炉风机选型和使用导则》DL468/92《火力发电厂油漆保温设计技术规程》DL/T5072-1997《电力工业锅炉压力容器监察规程》DL612-1996《电力建设施工及验收技术规范（管道篇）》DL5031-94《电力建设安全工作规程（热机安装篇）》SDJ62-82《电力建设施工及验收技术规范（火电厂焊接篇）》DL5007-92汽轮机类《火力发电厂基本建设工程启动及竣工验收规程》1996版《火力发电厂劳动安全和工业卫生设计规程》DL5053-1996《电力建设施工及验收技术规范》（汽轮机组篇）DL/T5011-92《火电工程启动调试工作规定》《电力建设施工及验收技术规范》（管道篇）DL/5031-94《火力发电厂设计技术规程》DL5000-2000《火力发电厂汽水管道设计技术规定》DL5054-1996《火力发电厂油漆保温设计技术规程》DL/T5072-1997《火力发电厂汽水管道设计技术规定》DLD1/T5054-1996《火力发电厂汽水管道应力计算技术规定》SDGJ6-90输煤系统及设备《火力发电厂设计技术规程》DL5000-2000《火力发电厂运煤设计技术规程第1部分：运煤系统》DL/T5187.1-2004《火力发电厂运煤设计技术规程第2部分：煤尘防治》DL/T5187.2-2004《火力发电厂煤和制粉系统防爆设计技术规程》DL/T5203-2005起重机设计规范 GB3811-83一般工程用铸造碳钢GB11352-89普通碳素结构钢GB700-88优质碳素结构钢技术条件GB699-88高锰钢铸件技术条件GB5680-85焊接通用技术条件JB/TQ4000.3带式输送机技术条件GB10595-89带式输送机基本参数与尺寸GB/T987-1991普通用途织物芯输送带GB/T7984-2001一般用途难燃输送带GB/T10822-1989钢结构设计规范GBJ17-88焊缝符号表示法GB324-88碳素结构钢GB700-88气焊、手工电弧焊及气体保护焊焊缝坡口的形式与尺寸GB985-88 埋弧焊焊缝坡口的基本形式与尺寸GB986-88形状和位置公差代号及标注法GB1182-80形状和位置公差未注公差的规定GB1184-80公差与配合尺寸至500mm孔，轴公差带与配合GB1801钢熔化焊对接接头射线照相和质量分级GB3323-87噪声源声功率级的测定,工程法和准工程法GB3736爆炸性环境用防爆电气设备通用要求GB3836.1一般工程用铸造碳钢GB5676-86铸钢件射线照相及底片等级分类方法GB5677钢锻材超声纵波探伤方法GB6402涂装钢材表面锈蚀等级和除锈等级GB8923色漆和清漆漆模的划格试验GB9286渐开线圆柱齿轮精度GB10095齿条精度GB10096钢焊缝手工超声波探伤方法和探伤结果分析GB11345圆柱齿轮减速器通用技术条件ZB/J19009A型脉冲反射式超声波探伤仪通用技术条件ZB/Y230锅炉和钢制压力容器对接焊缝超声波探伤JB1152-81锻件通用技术要求JB/ZQ4000.7优质碳素结构钢JB/ZQ4237-86包装通用技术条件JB/ZQ4286-86合金结构钢JB/ZQ4288-86齿轮齿圈锻件用钢JB/ZQ4290-86压力容器用钢板超声波探伤ZBJ74003-88工业企业厂界噪声标准II类混合区评价标准GB12348 KRC系列环锤式碎煤机DL/T512-93悬挂式电磁除铁器标准GB9076-88叶轮给煤机DL/T649-1998电子皮带秤GB/T7721-1995电子皮带秤试行检定规程JJG650-90煤样制备方法GB474煤炭筛分试验方法GB477固定式电子衡GB7723-87电子衡器通用技术条件GB/T14249.2-93电阻应变称重传感器GB7551-87凝结水处理系统及设备《火力发电厂技术规范》DL5000-2000《火力发电厂化学设计技术规范》DL/T5068-1996《水处理设备制造技术条件》JB/T2932-1999《橡胶衬里化工设备》HGJ32-90《电力建设施工及验收技术规范》DL/T5190.4-2004（第4部分电厂化学）《离心泵技术条件》 GB/ T 16907---1997等同于 ISO 9905: 1994《管路法兰技术条件》JB/T74---94压力容器类《压力容器安全监察规程》《钢制压力容器》GB150-98《火力发电厂与变电所设计防火规范》GB50229-96《火力发电厂烟风煤粉管道设计技术规定》DL/T5121-2000《火力发电厂汽水管道应力计算技术规定》SDGJ6-90《火力发电厂除灰设计技术规程》DL/T5142-2002《火力发电厂锅炉机组检修导则第9部分：干输灰系统检修》DL/T748.9=2001 《火力发电厂锅炉机组检修导则第7部分：除灰渣系统检修》DL/T748.7=2001 《除灰系统试验规程》DL/T749-2001《火力发电厂钢制平台扶梯设计技术规定》DLGJ158-2001《水泥工业用仓式泵、螺旋泵、提升泵》JC461～463-92《钢制压力容器》GB150电气系统及设备《火力发电厂设计技术规程》 DL 5000-2000《火力发电厂厂用电设计技术规定》 DL/T 5153-2002《火力发电厂、变电所二次接线设计技术规定》 DL/T 5136-2001《继电保护和安全自动装置技术规程》 GB14285-93《交流电气装置的过电压保护和绝缘配合》 DL/T620-1997《交流电气装置的接地》 DL/T621-1997《高压配电装置设计技术规程》 SDJ5-85《电力工程电缆设计规范》 GB 50217-94《火力发电厂与变电所设计防火规范》 GB 50229-96《电力工程直流系统设计技术规定》 DL／T 5044-2004《火力发电厂和变电所照明设计技术规定》 DLGJ56—95《火力发电厂设计技术规程》DL 5000-2000、《电力工程直流系统设计技术规定》DL/T《电缆防火措施设计和施工验收标准》DLGJ155-2000发电机类《火力发电厂设计技术规程》DL5000-2000《火力发电厂油漆保温设计技术规程》DL/T5072-1997《火力发电厂汽水管道设计技术规定》DLD1/T5054-1996《旋转电机基本技术要求》GB755-2000“透平型同步电机技术要求” GB／T7064-2002“汽轮发电机技术条件” SD270-88“大中型同步发电机励磁系统技术条件” GB7409.3-97“大型汽轮发电机自并励静止励磁系统技术条件” DL/T650-1998“三相同步电机试验方法” GB1029-1993“电站汽轮发电机组噪声测定方法” GB1441-87“旋转电机振动测定方法及限值振动测定方法” GB10069.1-88“电机噪声测定方法及限值噪声工程测定方法” GB10068.2-88“旋转电机噪声测定方法及限值噪声简易测定方法”GB10069.2-88仪表和控制及设备1、《火力发电厂设计技术规程》DL 5000-20002、《火力发电厂热工控制系统设计技术规定》DL/T 5175-20033、《火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定》DL/T 5182-20044、《火力发电厂热工自动化试验室设计标准》DL/T 5004-20045、《火力发电厂与变电所设计防火规范》GB 50229-966、《火灾自动报警系统设计规范》GB 50116-987、《电力建设施工及验收技术规范第5部分：热工仪表及控制装置》DL/T5190.5-20048、《火力发电厂煤和制粉系统防爆设计技术规程》DL/T5203-2005篇二：电力行业标准清单电力行业标准清单篇三：电力行业执行标准一、避雷器1、DL-T613—1997进扣交流无间隙金属氧化物避雷器技术规范2、GB 2900.12-89 电工名词避雷器3、GB11032—89 交流无间隙金属氧化物避雷器二、变压器1、DL T 722-2000 变压器油中溶解气体分析和判断导则2、DL-T572—95力变压器运行规程(附条文说明)3、DL-T573—95电力变压器检修导则4、DL-T574—95有载分接开关运行维修导则5、GB1094.1—1996电力变压器第1部分总则6、GB1094.2—1996电力变压器第2部分温升7、GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验8、GB7252-87变压器油中溶解气体分析和判断导则9、GBJ148-90电力变压器、油浸电抗器、互感器施工及验收规范10、GB-T10228—1997干式电力变压器技术参数和要求11、GB-T15164—94油浸式电力变压器负载导则12、GB-T16274—1996油浸式电力变压器技术参数和要求500kV级13、GB-T17468-1998电力变压器选用导则14、GB-T6451—1995三相油浸式电力变压器技术参数和要求三、带电作业1、DL T 676-1999 带电作业绝缘鞋（靴）通用技术条件2、GB 13034-91 带电作业用绝缘滑车3、GB T 14286-93 带电作业术语4、GB T 18037-2000带电作业工具基本技术要求与设计导则四、电抗器1、GB10229—88电抗器五、电缆与架空线1、DL 508-93 交流110-330kV自容式充油电缆及其附件订货技术规范2、DL T 487-2000 330kV及500kV交流架空送电线路绝缘子串的分布电压3、DL401-91高压电缆选用导则4、DL-T5092—1999P 110～500kV架空送电线路设计技术规程5、GB T3084.12-94电线电缆电性能试验方法-局部放电试验方法6、GB T3084.1-94电线电缆电性能试验方法7、GB T3084.4-94电线电缆电性能试验方法-导体直流电阻试验8、GB T3084.4-94电线电缆电性能试验方法-交流电压试验9、GB50168-92电缆线路施工及验收规范10、GB50173-9235kV及以下架空电力线路施工及验收规范11、GB50217－94电力工程电缆设计规范六、电流互感器1、DL T 725-2000 电力用电流互感器订货技术条件2、GB 1208-1997 电流互感器3、GB T 17443-1998 500kV电流互感器技术参数和要求4、GB1208—1997电流互感器5、SD 333-89 进口电流互感器和电容式电压互感器技术规范七、电容器1、DL-T604—1996高压并联电容器装置订货技术条件2、DL-T628—1997集合式高压并联电容器订货技术条件3、DL-T653—1998高压并联电容器用放电线圈订货技术条件八、电压互感器1、DL T 726-2000 电力用电压互感器订货技术条件2、GB 1207-1997 电压互感器3、GB 4703-84 电容式电压互感器4、GB1207—1997电压互感器九、断路器与隔离开关1、DL T 405-1996 进口252（245）-550kV交流高压断路器和隔离开关技术规范2、DL T 486-2000 交流高压隔离开关和接地开关订货技术条件3、DL T 574-95 有载分接开关运行维修导则4、DL T 593-1996 高压开关设备的共用订货技术导则5、DL486—92交流高压隔离开关订货技术条件6、DL-T402—1999交流高压断路器订货技术条件7、DL-T404—1997户内交流高压开关柜订货技术条件8、DL-T405—1996进口252(245)～550kV交流高压断路器和隔离开关技术规范 9、DL-T593—1996高压开关设备的共用订货技术导则10、DL-T595—1996六氟化硫电气设备气体监督细则11、DL-T603—1996气体绝缘金属封闭开关设备运行及维护规程12、DL-T615—1997交流高压断路器参数选用导则13、DL-T617—1997气体绝缘金属封闭开关设备技术条件14、DL-T618—1997气体绝缘金属封闭开关设备现场交接试验规程15、DL-T639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则 16、DL-T640—1997户外交流高压跌落式熔断器及熔断件订货技术条件17、GB 10230-88 有载分接开关18、GB 11023-1989 高压开关设备六氟化硫气体密封试验方法19、GB T 2900.20-1994 电工术语高压开(转载于: 小龙文档网:电力行业标准规范)关设备20、GB50171—92盘、柜及二次回路结线施工及验收规范21、GB7674—1997 72.5kV及以上气体绝缘金属封闭开关设备十、二次1、DL-T559—94220～500kV电网继电保护装置运行整定规程2、DL-T584—953～110kV电网继电保护装置运行整定规程3、DL-T587—1996微机继电保护装置运行管理规程4、DL-T623—1997电力系统继电保护及安全自动装置运行评价规程5、DL-T624—1997继电保护微机型试验装置技术条件十一、发电机1、 GB50168—92旋转电机施工及验收规范十二、防雷1、电力系统通信防雷运行管理规程2、关于光缆建设应遵守防雷规程的通知3、华东电力系统通信站过电压保护十三、红外1、DL-T664-1999带电设备红外诊断技术应用导则十四、接地网1、DL475—92接地装置工频特性参数的测量导则2、DL475—92接地装置工频特性参数的测量导则3、DL-T621—1997交流电气装置的接地4、GB50169—92接地装置施工及验收规范5、GB-T15544—1995三相交流系统短路电流计算6、交流电气装置的接地十五、其它1、DL408—91电业安全工作规程(发电厂和变电所电气部分)2、DL409—91电业安全工作规程(电力线路部分)3、DL5009.2—94电力建设安全工作规程(架空电力线路部分)4、DL5009.3—1997电力建设安全工作规程(变电所部分)5、DL5027—93电力设备典型消防规程6、DL-T620—1997交流电气装置的过电压保护和绝缘配7、DL-T637—1997阀控式密封铅酸蓄电池订货技术条件8、GB 311.1-1997 高压输变电设备的绝缘配合9、GB 50254--50259—96电气装置安装工程施工及验收规范10、GB156-93标准电压11、GB311.1—1997高压输变电设备的绝缘配合12、GB311.7—88高压输变电设备的绝缘配合使用导则13、GB50172—92蓄电池施工及验收规范14、GB50194-93建设工程施工现场供用电安全规范15、GB763—90交流高压电器在长期工作时的发热16、GBJ147-90高压电器施工及验收规范17、GBJ149-90母线装置施工及验收规范18、GB-T1980-1996标准频率19、GB-T762—1996标准电流20、电力建设工程调试定额21、电力系统安全稳定导则22、调试定额十六、试验1、DL 417-91 电力设备局部放电现场测量导则2、DL 474.1-6-92 现场绝缘试验实施导则交流耐压试验3、DL474.1-92现场绝缘试验实施导则4、DL-T596-1996电力设备预防性试验规程5、GB T 16927.1-1997 高电压试验技术第一部分：一般试验要求6、GB T 16927.2-1997 高电压试验技术第二部分：测量系统7、GB T 17627.1-1998 低压电气设备的高电压试验技术第一部分：定义和试验要求 8、GB T 17627.2-1998 低压电气设备的高电压试验技术第二部分：测量系统和试验设备 9、GB50150-91电气设备交接试验标准10、GB-T16927.1—1997高电压试验技术一般试验要求11、江苏省电力设备预防性试验规程十七、外绝缘1、DL-T627—1997电力系统用常温固化硅橡胶防污闪涂料技术条件2、GB 4585.1-84 交流系统用高压绝缘子人工污秽试验方法盐雾法3、GB 4585.2-1991 交流系统用高压绝缘子人工污秽试验方法固体层法4、GB 775.1-1987 绝缘子试验方法第1部分一般试验方法5、GB 775.2-1987 绝缘子试验方法第2部分电气试验方法6、GB 775.3-1987 绝缘子试验方法第3部分机械试验方法7、GB T 2900.8-1995 电工术语绝缘子。
目次前言1范围2规范性引用文件3定义4设计与制造5风机的选择6风机的安装7风机的运行8风机的噪声9风机的试验与验收10风机的系统设计附录A（规范性附录）选择风机需要的资料附录B（资料性附录）评定风机报价书需要的资料前言本标准是根据原国家经贸委2000年度电力行业标准制、修订计划项目（电力［2000］70号文）的安排，对DL 468—1992《电站锅炉风机选型和使用导则》进行修订而编制的。
本标准是推荐性标准。
本标准与DL 468—1992相比，其编写与主要技术内容变化如下：——依照DL/T 600—2001的规定对编写进行了相应的改动。
——定义和术语依据GB/T 1236—2000进行了修改和扩充。
——增加了提高风机安全可靠性的内容。
如热一次风机允许的最高进口温度由300℃提高到400℃且应符合JB/T 8822—1998《高温离心通风机技术条件》的规定；叶轮静强度设计应采用准确度较高的有限元分析方法，且应考虑动强度问题；对采用变速调节的风机，必须进行轴系扭振计算，避免发生轴系扭转振动；风机设计人员应对风机进出口管道布置提出推荐性意见和不允许的布置方式等。
——增加了避免风机可能在不安全工况下运行的条款。
如在风机选型时首先应了解所在系统的阻力曲线及其可能的极端工况点参数，避免所有可能的工况落入风机的不安全（不稳定）区域；对轴流式风机提出失速安全系数概念，并用于风机选型中；增加对风机运行参数和状况的监视仪表和自动报警保护装置。
——增加了风机正式投运前必须进行的试验项目。
如风机与实际系统的匹配性试验；轴流式风机失速保护装置动作准确性试验；在各种可能遇到的并联条件下的并联操作试验等。
本标准自实施之日起代替DL 468—1992。
本标准附录A为规范性附录。
本标准附录B为资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电站锅炉标准化技术委员会归口并解释。
本标准起草单位：国电热工研究院。
本标准主要起草人：刘家钰、董康田。
火力发电厂节能评价标准(总75页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除附件:中国国电集团公司火力发电厂节能评价标准（修订）标准说明节能评价是一种科学的管理手段，是提高资源利用效率、提升管理水平和增加企业经济效益的有效途径。
《中国国电集团公司火力发电厂节能评价标准（2009版）》（以下简称《评价标准》）以国家、行业和集团公司的相关政策、法规、标准、制度和现场规程、实践经验为依据，针对节能降耗的所有工作活动及能耗指标进行逐项评价。
《评价标准》得到了国电科学技术研究院、系统内部分专业技术人员的大力支持和帮助。
《评价标准》的内容共分为9个部分，第1部分为节能管理，主要对节能管理的基础工作进行评价，目的是为了规范节能管理工作内容；第2部分为能源计量管理及其相关指标。
第3至第7部分为与供电煤耗有关指标，包括煤、油、电指标，为了便于现场查评，将其分成了5个部分进行评价；第8部分为水耗，主要目的是通过水耗的指标查评，促进企业的节水工作；第9部分为与电厂节能有关的大宗消耗材料，包括酸碱耗、补氢率、磨煤机钢耗等。
《评价标准》总分为5000分，各指标分值权重是综合了节能降耗管理方面的重要性及指标在发电成本中的影响程度而确定的。
节能评价按照定量和定性相结合的原则对能耗指标和各要素采用量化评价，用得分率来衡量火力发电厂的节能工作状况。
根据电厂的设备或系统状况计算出应得分；实得分与基础分之比为得分率。
得分率计算公式为：得分率＝实得分/基础分×100%。
实得分＝全厂指标实得分＋各机组指标实得分的加权平均值；基础分＝全厂指标基础分＋各机组指标基础分的加权平均值；《评价标准》引用的国家、行业有关的政策、法规、标准、规定以及集团公司现行的相关管理制度有：《国务院关于印发节能减排综合性工作方案的通知》（国发[2007]15号）《电力工业节能技术监督规定》（电安生[1997] 399号）《火力发电厂按入炉煤量正平衡计算发供电煤耗的方法（试行）》（电安生[1993] 457号）《关于发展热电联产的规定》（急计基础[2000]1268号）《火电厂节约用水管理办法》（国电发[2001]476号）《火电厂节约用油管理办法》（国电发[2001]477号）《火力发电厂节约能源规定（试行）》（能源节能[1991]98号）《关于防止火力发电厂凝结器铜管结垢腐蚀的意见》（[81]生技字52号）《火力发电厂高压加热器运行维护导则》（中华人民共和国水利电力部）GB 17167-2006 《企业能源计量器具配备和管理通则》GB/T 211—2007 《煤中全水分的测定方法》DL/T 1030-2006 《煤的工业分析自动仪器法》GB/T 15224.3-2004 《煤炭质量分级第3部分：发热量》GB/T 19494.2-2004 《煤炭机械化采样第2部分：煤样的制备》GB/T 7119-2006 《节水型企业评价导则》GB/T 18916[1].1-2002 《取水定额第1部分：火力发电》GB/T 3485-1998 《评价企业合理用电技术导则》GB/T 8117-2008 《汽轮机热力性能验收试验规程》GB 10184—1988 《电站锅炉性能试验规程》GB 12145-1999 《火力发电机组及蒸汽动力设备水汽质量》JB/T 8190—1999 《高压加热器技术条件》DL/T 461—2004 《燃煤电厂电除尘运行维护导则》DL/T 467—2004 《电站磨煤机及制粉系统性能试验》DL/T 468—2004 《电站锅炉风机选型与使用导则》DL/T 478.2—2001 《火力发电厂锅炉机组检修导则第2部分:锅炉本体检修》DL/T 478.4—2001 《火力发电厂锅炉机组检修导则第4部分:制粉系统》DL/T 478.8—2001 《火力发电厂锅炉机组检修导则第5部分:烟风系统检修》DL/T 478.8—2001 《火力发电厂锅炉机组检修导则第8部分:空气预热器检修》DL/T 520—2007 《火力发电厂入厂煤检测实验室技术导则》DL/T 552—1995 《火力发电厂空冷塔及空冷凝器试验方法》DL/T 933-2005 《冷却塔淋水填料、除水器、喷溅装置性能试验方法》DL/T 561—1995 《火力发电厂水汽化学监督导则》DL/T 569—2007 《汽车-船舶运输煤样的人工采取方法》DL/T 581—1995 《凝汽器胶球清洗装置和循环水二次过滤装置》DL/T 956-2005 《火力发电厂停（备）热力设备防锈蚀导则》DL/T 607—1996 《汽轮发电机漏水、漏氢的检验》DL/T 610—1996 《300MW级锅炉运行导则》DL/T 712—2000 《火力发电厂凝汽器管选材导则》DL/T 742—2001 《冷却塔塑料部件技术条件》DL/T 776—2001 《火力发电厂保温材料技术条件》DL/T 783—2001 《火力发电厂节水导则》DL/T 838—2003 《发电企业设备检修导则》DL/T 892—2004 《电站汽轮机技术条件》DL/T 932—2005 《凝汽器与真空系统运行维护导则》DL/T 936—2005 《火力发电厂热力设备耐火及保温检修导则》DL/T 1051-2007 《电力技术监督导则》DL/T 1052-2007 《节能技术监督导则》DL/T 5142-2002 《火力发电厂除灰设计规程》《中国国电集团公司关于开展创建星级发电企业活动的意见》（国电集生[2005]136号）《中国国电集团公司100MW及以上火电机组“十一五”期间节能降耗指导意见》《中国国电集团公司节能减排工作实施方案》（国电集生［2007］514号）《中国国电集团公司主要技术经济指标管理办法》（国电集财[2005]274号）《中国国电集团公司节约能源管理制度》（国电集生[2004]47号）《中国国电集团公司燃料管理办法（暂行）》（国电集燃[2009]367号）《中国国电集团公司燃料管理制度》（国电集燃[2009]444号）火力发电厂节能评价标准131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657。
大型电站锅炉引风机选型因素分析引风机是电站锅炉重要辅机之一，对经济运行和机组安全有显著影响。
当前，我国300MW及以上机组广泛采用引风机，有丰富的设计运行维护经验，同时因机组不同而采用不同类型的引风机。
本文分析了大型电站锅炉引风机选型的主要因素，具有一定参考意义。
标签：大型电站；引风机；选型0 引言引风机是电站锅炉重要的辅机之一，对经济运行和机组安全有较大影响。
因此，选择适当型式引风机是电厂设计的重要内容之一。
根据目前在建和已投产项目应用情况，引风机主要有3种类型：动叶可调轴流式、静叶可调轴流式、离心式加调速。
以往项目的运行维护情况反馈，影响引风机选型主要有以下几种因素：、除尘器形式、高效率范围、使用维护、调节特性、设备投资、可靠性、耗电量、耐磨性、空预器形式、是否设置炉后脱硫脱硝。
1 影响风机选型的主要因素电站锅炉所配风机需遵循的选型原则：首先要保证足够的流量、压头，然后应选择寿命长、实际运行效率高、可靠性高、调节性能好价格低以及检修方便的设备。
同时还需考虑因素：如果设置炉后烟气脱硫系统，脱硫增压风机和引风机可采用合并方案。
（1）风机构造类型和安全可靠性。
大型电站中应用的风机一般主要有离心式和轴流式两种类型。
200MW以下电站广泛采用离心式风机，离心式风机优点是设计点效率高、噪音小、结构简单、安全可靠性高。
300MW以上电站锅炉采用离心式风机，风机重量大、体积大，给安装、运维、运输和布置带来困难。
同级别风机相比，轴流风机重量小，约为离心风机的50%～60%，飞轮力短小，钢材消耗少，安装简单。
离心式风机的基础结构大，材料消耗大，比动叶可调轴流风机多4倍，比静叶可调轴流风机多1.5倍。
轴流风机有静叶可调和动叶可调两种类型，主要应用于300MW及以上大型电站锅炉，优点是结构简单、重量轻、体积小、安全可靠运行等。
（2）风机耐磨性[1]。
引风机输送高温烟气，风机耐磨性将是决定机组安全可靠性的关键因素。
所以，耐磨性是引风机选型的重要因素。
中华人民共和国电力行业标准DL 468—92电站锅炉风机选型和使用导则中华人民共和国能源部1992-05—16批准1992-11-01实施1 主题内容与适用范围本导则规定了电站锅炉通风机（简称风机)的设计、制造、选型、安装、运行、验收及风机进出口管道设计的基本要求。
本导则适用于电站锅炉的送风机、引风机、一次风机、排粉风机（煤粉风机）、烟气再循环风机。
磨煤机用的密封风机及回收风机应参照使用.循环流化床锅炉风机另行规定。
2 引用标准GB 1236—85 通风机空气动力性能试验方法GB 10178-88 通风机现场试验GB 2888—82 风机和罗茨鼓风机噪声测量方法JB 2977—81 风机与罗茨鼓风机名词术语JB 4326—86 电站轴流式风机JB 4358—86 电站锅炉离心式送风机和引风机SDJ 1—84 火力发电厂设计技术规程GBJ 49—83 小型火力发电厂设计规范SDJ 245—88 电力建设施工及验收技术规范(锅炉机组篇）3 定义和术语3。
1 通风机进口介质为标准空气，全压p tF＜15kPa的风机称为通风机。
3.2 标准空气其密度ρ=1。
20kg/m3.3.3 通风机流量（q V）通风机流量是在通风机进口处介质密度下的容积流量。
3。
4 通风机全压(p tF)通风机出口截面与通风机进口截面全压之差。
3.5 通风机动压（p dF）通风机动压是风机出口截面平均速度的动压。
3。
6 通风机静压(p sF）通风机静压是通风机全压与通风机动压之差。
3.7 通风机静压升(Δp sF)通风机静压升是通风机出口静压p s2与风机进口静压p s1之差,即∆p p p=-sF s2s13。
8 电动机功率P shd电动机功率是从电动机轴输出的功率。
3.9 通风机轴功率(P sh)通风机轴功率是传给通风机主轴的机械功率。
3。
10 通风机有效功率（P e）通风机有效功率是单位时间内传给气体的有效功.3.11 通风机全压效率(η)通风机全压效率是通风机有效功率与通风机轴功率之比。
3。
12 喘振与失速界限离心风机的喘振界限是在不同转速下或不同入口调节门开度下，靠近压力曲线峰值的点的连线。
该点对应于风机稳定运行的最小流量点.轴流风机的失速界线是在不同叶片角度下，压力曲线上接近峰值的点的连线。
该点对应于气流流过叶片没有分离时风机可以运行的最小流量点。
通风机不应在喘振区、失速区域运行。
图 1 防治各种磨损与腐蚀的衬垫1—局部叶片衬垫；2-整个叶片衬垫；3—蜗壳衬垫;4—机壳侧板衬垫;5—后盘/中盘衬垫；6—切割后的中盘；7—可更换的翼型前缘构件（离心式风机)；8-可更换的翼型前缘构件（轴流式风机)3。
13 温度（t）3.13.1 最高设计温度最高设计温度是在规定的时间间隔内，风机可以运行的最高温度。
3。
13.2 设计温度设计温度是风机可以连续运行的气体最高温度。
3.13.3 运行温度运行温度是风机在正常条件下运行的气体温度。
3。
14 防磨衬垫(图1）3.14.1 局部叶片衬垫局部叶片衬垫是钢制的狭窄零件.安装在靠近后盘或中盘的地方，防止叶片局部磨损。
3.14。
2 叶片衬垫叶片衬垫是与通风机叶片有同样尺寸和形状的钢制零件，用以防止叶片磨损.它应能在不拆出叶轮的情况下进行更换。
3.14。
3 蜗壳衬垫蜗壳衬垫附加在通风机蜗室内，用于防磨和防腐.3.14.4 机壳侧板衬垫机壳侧板衬垫是一狭窄的金属条,固定在与蜗壳相连的机壳侧板上。
3。
14。
5 后盘/中盘衬垫后盘/中盘衬垫是一些狭窄的金属条，固定在叶轮后盘/中盘上接近叶片的地方。
3.14。
6 可更换的翼型前缘构件它是附加在机翼型叶片前缘的金属构件,以防止翼型前缘磨损。
3.14。
7 锯齿形中盘中盘可以在未装叶片的地方切去，以防止中盘在该部位磨损。
按这种方法制造的中盘称为锯齿形中盘。
3。
15 当量直径D e边长为a和b的矩形管道的当量直径D abe =4π。
3。
16 通风机系统系统是从一处或多处向另一处或多处输送空气或气体而设计的一系列风筒、管路、弯管和支管。
通风机提供了克服系统气流阻力必须的能量，并使空气或气流通过系统。
典型系统的组件有：吸风口，格栅,扩散器，过滤器,加热和冷却装置，空气污染控制装置，燃烧器，烟、风道及各种风门,混合器，消声器，管网和有关配件。
3.17 系统曲线系统曲线是某个系统的压力对容积流量特性的图解.3.18 系统效应通风机的性能受其进、出口连接管道的影响。
如果出口连接不当，进口气流不均匀,以及通风机进口处存在涡流,则将改变通风机的空气动力特性，降低通风机的性能.系统布置对风机性能的影响称为系统效应。
3.19 冷一次风机输送常温空气至制粉系统的风机称冷一次风机。
3。
20 热一次风机输送经过锅炉空气预热器加热后的热空气至制粉系统的风机称热一次风机。
3.21 噪声噪声是弹性介质传播的压力、应力、质点位移、质点速度等的反复变换或这 种变换的迭加.3.21。
1 分贝(dB)分贝是表示一个数量与基准量之比的对数值，是无量纲量。
3.21。
2 声压级(L p )声压级以分贝表示,它是声压p （Pa)与基准声压之比的常用对数乘以20，基 准声压为2×10—5Pa ，即L p =⨯20lg p 210-5 (1) 3。
21。
3 声功率（W )声功率是声源在一个周期内，平均每单位时间内发射出的声能。
3。
21。
4 声功率级（L W ）声功率级以分贝表示,它是声功率W(W ）与基准声功率之比的常用对数乘以 10，基准声功率为10-12W ,即L W W =⎛⎝ ⎫⎭⎪10lg 10-12 （2) 3.21.5 倍频程带倍频程带是两个相邻频率之比为2∶1所确定的频程，即满足log 2f f 121⎛⎝ ⎫⎭⎪= 的频带。
式中： f 2——频带的上限截止频率,Hz ;f 1——频带的下限截止频率,Hz 。
频带的几何中心频率f f f f f 0121222===3。
21。
6 A 声级(L A )A 声级是用声级计或用与此等效的测量仪器经过A 计权网络指出的噪声级。
3。
21.7 比A 声级（L SA )比A 声级是单位流量、单位全压时的A 声级。
L L p SA A t =-10982Lg[qv(/.)]dB(A) (4）式中： L SA ——比A 声级，dB （A ）;L A —-A 声级,dB （A ）；qv -—流量，m 3/min ; p t ——全压，Pa .4 设计与制造4。
1 风机的设计必须符合GB3235—82《通风机基本型式、尺寸、参数及性能曲 线》的要求。
4.2 离心式送风机和引风机的设计制造必须符合JB 4358-86《电站锅炉离心式送风机和引风机》的规定.4。
3 轴流式送风机、引风机和冷一次风机的设计和制造必须符合JB 4326—86 《电站轴流式风机》的规定。
4.4 离心式冷一次风机的设计和制造必须符合JB 4358—86《电站锅炉离心式送风机和引风机》中对送风机的规定。
4。
5 离心式热一次风机设计进口气体温度为250℃，允许最高进口气体温度不超过300℃，气体的含尘浓度不超过100mg/m3.其设计和制造应按JB 4358—86 《电站锅炉离心式送风机和引风机》中对引风机的规定.进口气体温度超过300 ℃时，应按高温风机进行设计和制造。
4。
6 煤粉风机（排粉风机)：4.6.1 煤粉风机输送的介质是含煤粉量不大于80g/m3的空气(钢球磨中储式制粉系统的乏气）.其设计进口气体温度为70℃，允许最高进口气体温度为150℃。
4。
6.2 除适用条件和叶轮使用时间外,煤粉风机的设计和制造必须符合JB 4358-86《电站锅炉离心式送风机和引风机》中对引风机的规定。
4.6.3 煤粉风机的蜗壳必须装设蜗壳衬垫以减轻蜗壳磨损。
4。
6。
4 煤粉风机的叶轮必须采取适当的防磨措施，如加装叶片衬垫或局部叶片衬垫、后盘衬垫、喷焊耐磨材料等，以减轻叶轮磨损提高使用寿命.4.6.5 煤粉风机的叶轮在含粉浓度符合要求的情况下，其使用寿命不少于8000h。
如果煤粉的磨损指数特别高，使用时间不能达到4000h时,供需双方就应协商采取其他措施延长叶轮使用时间。
4.6.6 负压直吹式制粉系统的排粉风机,其输送的介质为含煤粉300～500g/m3的空气。
设计时应采取特殊的防磨措施，其叶轮的使用寿命不得少于4000h。
4。
7 烟气再循环风机：4。
7.1 烟气再循环风机输送的介质为含灰量不大于20g/m3、温度不高于400℃的热烟气。
4.7。
2 除适用条件和叶轮使用时间外，烟气再循环风机的设计和制造必须符合高温风机的要求。
4。
7.3 烟气再循环风机的机壳和叶轮必须采取防磨措施以减轻磨损，延长风机的使用寿命。
4。
7。
4 烟气再循环风机的轴承需设专门的隔热和冷却装置,以改善轴承的工作条件。
4。
7.5 烟气再循环风机的叶轮，在烟气含灰量符合要求的情况下，其使用寿命不得少于4000h。
4.8 密封风机应由制造厂配备进口过滤器.4.9 风机应设有必要的自保护装置，如轴承的温度和断油保护，轴流式风机的喘振保护等。
4.10 采用水冲洗叶轮及机壳时，在机壳底部应设有排水口，且底部应敷设防腐垫层，如瓷砖等。
5 风机的选择5。
1 风机台数的选择5.1.1 对容量为50~600MW的汽轮发电机组,其锅炉风机台数的选择应符合SDJ 1—84《火力发电厂设计技术规程》的规定.a.一次风机的台数不少于2台，不设备用。
b.排粉风机的台数应与磨煤机台数相同。
c。
每台锅炉应装设2台送风机和2台引风机。
经技术经济比较,也可采用2台以上的引风机。
d。
中速磨正压直吹式制粉系统的密封风机，每台锅炉不应少于2台，其中1 台为备用.当每台磨煤机均设有密封风机时，密封风机可不设备用。
5.1。
2 对容量为6.5～35t/h的燃煤锅炉，其风机台数的选择应符合GBJ 49—83 《小型火力发电厂设计规范》的规定,即每台锅炉设置送风机和引风机各1台。
5。
1。
3 容量为65t/h的锅炉，每炉应装设1台送风机和1台引风机。
5.1。
4 容量为130t/h的锅炉，每炉应装设1台送风机和2台引风机。
但燃油燃气负压锅炉应装设1台送风机和1台引风机。
5。
2 风机风量和压头裕量的确定5.2.1 对容量为50～600MW的汽轮发电机组，其锅炉风机的风量和压头裕量应符合SDJ 1—84《火力发电厂设计技术规程》的规定。
5。
2.2 对容量为6.5～35t/h的燃煤锅炉，其送风机和引风机的风量和压头裕量应符合GBJ 49-83《小型火力发电厂设计规范》的规定。
5.2.3 按引进技术进行设计者，应按引进国家的标准确定裕量。
5。
3 风机型式的选择5.3。
1 送风机和引风机型式的选择应按SDJ 1—84《火力发电厂设计技术规程》的要求进行。
