10kV馈线自动化开关实践探讨

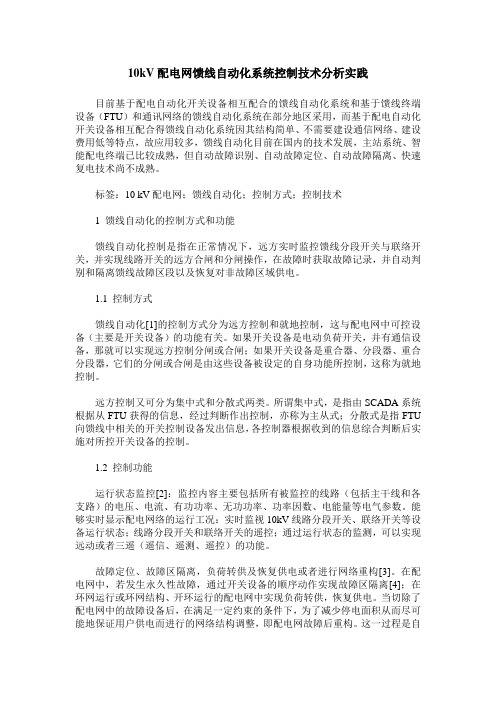

10kV配电网馈线自动化系统控制技术分析实践目前基于配电自动化开关设备相互配合的馈线自动化系统和基于馈线终端设备（FTU）和通讯网络的馈线自动化系统在部分地区采用，而基于配电自动化开关设备相互配合得馈线自动化系统因其结构简单、不需要建设通信网络、建设费用低等特点，故应用较多，馈线自动化目前在国内的技术发展，主站系统、智能配电终端已比较成熟，但自动故障识别、自动故障定位、自动故障隔离、快速复电技术尚不成熟。

标签：10 kV配电网；馈线自动化；控制方式；控制技术1 馈线自动化的控制方式和功能馈线自动化控制是指在正常情况下，远方实时监控馈线分段开关与联络开关，并实现线路开关的远方合闸和分闸操作，在故障时获取故障记录，并自动判别和隔离馈线故障区段以及恢复对非故障区域供电。

1.1 控制方式馈线自动化[1]的控制方式分为远方控制和就地控制，这与配电网中可控设备（主要是开关设备）的功能有关。

如果开关设备是电动负荷开关，并有通信设备，那就可以实现远方控制分闸或合闸；如果开关设备是重合器、分段器、重合分段器，它们的分闸或合闸是由这些设备被设定的自身功能所控制，这称为就地控制。

远方控制又可分为集中式和分散式两类。

所谓集中式，是指由SCADA系统根据从FTU获得的信息，经过判断作出控制，亦称为主从式；分散式是指FTU 向馈线中相关的开关控制设备发出信息，各控制器根据收到的信息综合判断后实施对所控开关设备的控制。

1.2 控制功能运行状态监控[2]：监控内容主要包括所有被监控的线路（包括主干线和各支路）的电压、电流、有功功率、无功功率、功率因数、电能量等电气参数。

能够实时显示配电网络的运行工况：实时监视10kV线路分段开关、联络开关等设备运行状态；线路分段开关和联络开关的遥控；通过运行状态的监测，可以实现远动或者三遥（遥信、遥测、遥控）的功能。

故障定位、故障区隔离，负荷转供及恢复供电或者进行网络重构[3]。

在配电网中，若发生永久性故障，通过开关设备的顺序动作实现故障区隔离[4]；在环网运行或环网结构、开环运行的配电网中实现负荷转供，恢复供电。

10kV配电网馈线自动化的方式及应用探究【摘要】随着国民经济的迅速发展和改革的深入，电力工业也在迅速的发展，而人们对于电力的需求也在日益增加，同时对于供电的可靠性和稳定性及质量性的要求也越来越高。

而配电网中应用的馈线自动化技术，则是提高供电可靠性和稳定性的直接有效的方法。

本文介绍了10kV配电网馈线自动化的基本模式，总结了这些方式的特点和基本应用。

【关键词】配电网;馈线自动化;方式及应用1.引言随着社会的进步和经济的发展，配电网的发展在很大程度上取决于配电网结构的可靠性、经济性、灵活性和合理性，随之建设投资和政策的出台，市场也给配电网自动化技术带来了前所未有的发展机遇。

因此电力企业实现配电网自动化是势在必行的，而馈线自动化可实现每条馈线运行方式和数据的监视，同时也让供电更可靠、服务更全面、投资更节省，是自动化的重要内容之一。

2.实现馈线自动化的方式因为我国10kV配电网线路主要以架空为主，所以实现馈线自动化是首要任务，它能够经济、高效地实现其功能。

基于馈线自动化系统最重要的是重合器和分段器。

重合器是一种具有控制和保护功能的开关设备，能够按照预定顺序来自动实现开断和重合动作，并且在其后还能自动恢复或闭锁。

分段器是一种与电源测前级开关配合，在失压或无压电流情况下自动分闸的开关设备。

因为大多数的电线故障都属于是瞬间故障，所以使用重合器隔离能够极大的提高供电的可靠性，减少人为的复杂化;由于重合器的智能程度高，所以能让配电网独立运行，不依赖通信系统等，故重合闸是发生瞬间故障后快速排除故障并恢复供电的有效手段。

3.馈线自动化系统功能3.1 远程控制远程控制是指馈线自动化主站在一次接线图上对馈线上的开关进行分合操作。

首先需要检查人员具有相应的操作权限，继而才能检查操作对象是否能够进行遥控操作。

然后操作人员将操作对象的名字逐一核实，并向另一操作人员发送请求监护的命令。

当另一操作人员审核无误后才能继续。

当发送了“预置”命令后，如果远方的自动化装置在指定时间内没有收到返校信息，则认为远方开关或自动化装置异常。

探讨10kV配电网馈线自动化系统控制技术随着电力系统的不断发展和电力市场的逐步建立，配电网络的薄弱环节越来越突出，形成了电力需求与电网设施不协调的局面，集中反映在配电网故障后的恢复和处理、配电网负荷转供等问题，这种局面越来越不适应社会需求。

配电网馈线自动化是解决配电网盲调问题，切实提升供电可靠性，提高配电网自愈水平，实现分布式电源灵活可靠接入，建成具备集成、互动、自愈、兼容和优化等特征的智能配电系统，实现配电网精益化管理的有效手段，是智能配电网的重要组成部分。

一、馈线的自动化的控制方式馈线的自动化的控制方式总体上来说一共有3种常见的方式，第一种是就地式馈线自动化控制方式，这种方式也被称为重合器控制方式，其不依赖通信、结构简单等特点使其具有一定的运用范围，第二种方式是智能分布式馈线自动化控制方式，这种方式的原理主要是通过配电子站与配电终端之间以及终端与终端之间的通信网络进行数据的交换，实现故障隔离的方式，最后一种方式是集中式馈线自动化控制方式，这种方式是通过配电终端进行配电网全局性的数据采集与控制。

二、馈线的自动化系统控制技术馈线的自动化系统控制方式中的3种控制方式整体而言可以分为两类，第一类是地式馈线自动化，其中包括重合器方式与智能分布方式两种。

而第二类是则是集中式馈线自动化，两种类型3种方式的馈线的自动化系统控制技术组成了如今常用的自动化控制技术，本文通过对这3种方式的技术进行分析。

（一）地式馈线自动化技术地式馈线自动化技术一共分成重合器方式与智能分布方式两种，本文通过对这两种方式的技术进行分析以了解地势馈线自动化技术。

1.重合器方式重合器方式的地式馈线自动化技术相对于其他技术而言结构比较简单，在供电发生故障时，运用重合器方式的地式馈线自动化技术之家通过重合器与分段器将故障地区与非故障地区分隔开，不需要动用任何通信通道的条件下直接恢复非故障地区的正常供电，在实际的运用当中，一般将重合器与电压联合使用通过其电压通过的状态确定故障发生的具体位置，对故障进行定位以后运用分段器将其隔离。

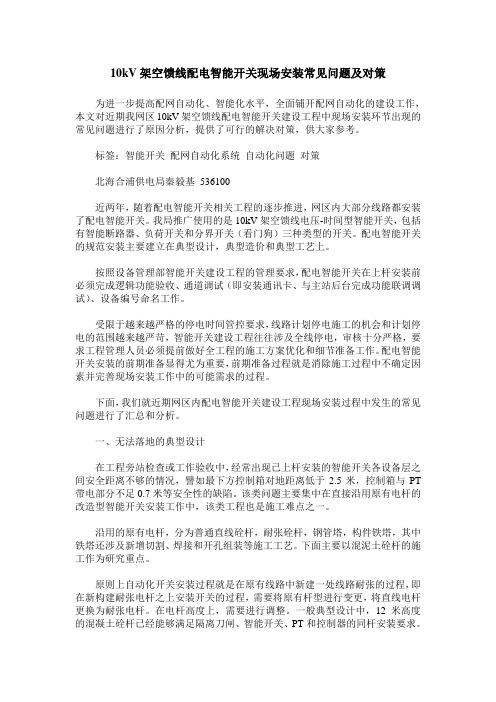

10kV架空馈线配电智能开关现场安装常见问题及对策为进一步提高配网自动化、智能化水平，全面铺开配网自动化的建设工作，本文对近期我网区10kV架空馈线配电智能开关建设工程中现场安装环节出现的常见问题进行了原因分析，提供了可行的解决对策，供大家参考。

标签：智能开关配网自动化系统自动化问题对策北海合浦供电局秦毅基536100近两年，随着配电智能开关相关工程的逐步推进，网区内大部分线路都安装了配电智能开关。

我局推广使用的是10kV架空馈线电压-时间型智能开关，包括有智能断路器、负荷开关和分界开关（看门狗）三种类型的开关。

配电智能开关的规范安装主要建立在典型设计，典型造价和典型工艺上。

按照设备管理部智能开关建设工程的管理要求，配电智能开关在上杆安装前必须完成逻辑功能验收、通道调试（即安装通讯卡、与主站后台完成功能联调调试）、设备编号命名工作。

受限于越来越严格的停电时间管控要求，线路计划停电施工的机会和计划停电的范围越来越严苛，智能开关建设工程往往涉及全线停电，审核十分严格，要求工程管理人员必须提前做好全工程的施工方案优化和细节准备工作。

配电智能开关安装的前期准备显得尤为重要，前期准备过程就是消除施工过程中不确定因素并完善现场安装工作中的可能需求的过程。

下面，我们就近期网区内配电智能开关建设工程现场安装过程中发生的常见问题进行了汇总和分析。

一、无法落地的典型设计在工程旁站检查或工作验收中，经常出现已上杆安装的智能开关各设备层之间安全距离不够的情况，譬如最下方控制箱对地距离低于2.5米，控制箱与PT 带电部分不足0.7米等安全性的缺陷。

该类问题主要集中在直接沿用原有电杆的改造型智能开关安装工作中，该类工程也是施工难点之一。

沿用的原有电杆，分为普通直线硂杆，耐张硂杆，钢管塔，构件铁塔，其中铁塔还涉及新增切割、焊接和开孔组装等施工工艺。

下面主要以混泥土硂杆的施工作为研究重点。

原则上自动化开关安装过程就是在原有线路中新建一处线路耐张的过程，即在新构建耐张电杆之上安装开关的过程，需要将原有杆型进行变更，将直线电杆更换为耐张电杆。

馈线自动化技术作为IOkV配网线路中最重要的技术之一，它有效提高配电网的供电质量，保证供电的可靠性。

对IOkV配网线路中馈线自动化技术原理及故障处理方案进行分析，并对应用测试中遇到的问题以及解决措施进行探讨。

随着我国配电网智能化的快速发展，馈线自动化技术作为重要的技术支撑，对保证配电网供电可靠性有着重要作用，因此对馈线自动化技术展开研究及探讨具有重要的实际意义。

本文就国网定义的配网就地型馈线自动化技术的功能原理进行分析，结合具备馈线自动化功能的馈线终端装置(feederterminalunit,FTU),设计符合规范标准的功能实现方案，并结合方案搭建符合规范的馈线自动化测试系统，重点对馈线自动化技术测试过程中遇到的问题以及对应的解决措施进行了深入探讨。

1馈线自动化技术简介馈线自动化(feederautomation,FA)具备监测及控制配电线路运行状态的功能，能够准确迅速地定位和隔离故障区间，并完成非故障区间的恢复供电。

FA可以完成配网故障的迅速报告、迅速诊断、迅速定位、迅速隔离以及迅速修复，降低排除故障的成本以及时间，有效地提高了配电网的供电可靠性以及供电质量。

本文主要针对就地型FA中的自适应综合型逻辑进行研究。

2自适应综合型FA技术实现方案2.1自适应综合型馈线终端保护原理下面依据标准Q/GDW1382-2013《配电自动化技术导则》《就地型馈线自动化技术原则》、IEC608705104《远动设备及系统传输规约用IEC608705101标准的网络访问》，针对自适应综合型馈线终端FTU保护原理进行说明，并结合时序图进行展现。

自适应综合型馈线终端FTU依据双侧失压分闸、单侧来电合闸的规范标准,配合短路故障与接地故障监测技术以及故障路径先行处理的保护控制策略，结合变电站出线断路器二次重合闸，实现配电网的故障切除以及自适应隔离非故障区问。

自适应综合型馈线自动化是就地型FA控制策略中最佳的故障复电方案之一，从经济因素考虑其优点在于投资少、见效快、易实施，从技术因素考虑其优点［11］在于不依赖通信、不依赖主站、维护工作少等。

探究10kV馈线自动化开关的作用摘要：伴随国民经济逐渐发展，人民生活的水准不断提升，在电力方面以及供电质量与可靠性方面有了更高要求。

在配电系统中，馈线自动化开关是达到自动化要求的前提，同样是配电功能当中关键的一个功能，可有效提升供配电质量与可靠性。

关键词：10kV；馈线自动化；开关1前言伴随自动化技术逐渐发展与创新，智能的设备与开关于电力自动化的进程当中起到关键作用。

在电力系统当中，电网管控已从线路的监测与巡查演发展成开关自动化远程管控。

在一定的程度上自动化开关能按照供电线路结构的构成方式与设备装设部位及线路的分布等相关内容满足设计需要，加速供电线路的监控效率，减少人力，促使在保护供电线路方面更加智能化与自动化。

所以于供电线路当中对馈线自动化的开关加以使用，能提升电力系统可靠性以及供电线路自动化保护水准。

2 10kV馈线自动化的开关数量和布点要求2.1 10kV馈线自动化的开关数量馈线的自动化是针对原存的线路当中开关加以自动化的改造或是于新建的线路上使用自动化的开关来加以管控。

使用自动化的开关数量越多，发生故障时对客户造成的影响与时间就越少，同样会提高成本，然而二者间存在着并非线性的关系。

配网的主线与支线故障机率不相同，因此，于线路当中设置自动化的开关数量需根据线路故障机率加以选取与设计，如此便能缩小故障给线路造成的影响，同样不会由于自动化的开关数量太多而使线路的成本增加。

2.210kV馈线自动化的开关布点2.2.1电压-时间型针对此自动化的开关加以布点的时候，应对用户的数量与线路的长度、负荷等有关内容加以思考。

线路的主干线在对负荷的开关加以选取时，需根据三分段一联络相关规定需要，将两台自动化的分段开关配备于主干线之上，若主干线路太长，可根据切实情况增设上一台分段的开关，主干线上联络的开关不高于四台。

若分支线路太长，设备出现老化，极易出现故障，针对供电的可靠性较低线路，可将自动化的负荷开关设置上。

10kV配网馈线自动化应用研究发布时间：2022-11-15T02:59:22.672Z 来源：《中国电业与能源》2022年第13期作者：廖仕平[导读] 10kV配网实现网馈线自动化可以大幅提高供电可靠性，近几年，在电网改造中，大量资金投入配廖仕平广东艾博电力设计院（集团）有限公司 510080摘要：10kV配网实现网馈线自动化可以大幅提高供电可靠性，近几年，在电网改造中，大量资金投入配网馈线自动化改造，本文针对馈线自动化改造后运行上存在的问题,提出配网馈线自动化改造优化措施,对进行配网馈线自动化改造项目有一定的参考意义。

关键词：网架构建；馈线自动化；成套开关配置；0 引言长期以来,配电网的建设未受到人们足够的重视。

馈线自动化是配电自动化的重要组成部分,其主要功能之一是在配电网发生故障时,能迅速判断故障区段,对非故障区域恢复供电,可大大减少故障时的停电时间和停电范围,甚至减少故障停电造成的电力设备损坏现象的发生,提高配网供电可靠性。

馈线自动化是能否达到预期效果，中压网架构架是实现配电网自动化的关键环节。

本文通过10kV配网馈线自动化应用进行研究，提出配网馈线自动化改造优化建议。

1馈线自动化介绍馈线自动化是指在配网线路发生故障时，通过变电站馈出线保护测控装置和配网自动化设备采集故障信息，经配电自动化主站集中控制或变电站馈出线开关与配网线路自动化开关配合实现故障自动隔离的一种自动化技术。

按照故障隔离的控制方式不同，馈线自动化分为主站集中型和就地型两种。

主站集中型依赖通信、由主站遥控实现故障隔离。

相对于主站集中型馈线自动化，就地型馈线自动化具备的优点：可自适应线路运行方式变化，不用调整保护定值，减少运维工作量，特别是在恶劣天气下线路大面跳闸时，可实现不依赖主站介入的快速就地自动隔离故障，大大减轻了配调人员的工作强度。

就地型馈线自动化主要分为电压电流型和智能分布式两种。

目前南方电网主要推行就地型馈线自动化。

科技与创新┃Science and Technology & Innovation ·154·文章编号：2095－6835（2016）23－0154－0110 kV配电网馈线自动化的实用化研究李德科（广东电网有限责任公司河源供电局，广东河源 517000）摘 要：馈线自动化能够实现对线路故障的自动定位与隔离，并恢复正常线路的供电。

这对减少配电网故障停电时间，提高供电可靠性具有重要意义。

根据对故障进行隔离以及恢复供电的方式的不同，可将馈线自动化分为就地控制、集中控制和智能控制等模式。

分析了各种馈线自动化的工作原理及优缺点，总结了各种模式的应用场合。

关键词：馈线自动化；就地控制；集中控制；智能控制中图分类号：TM76 文献标识码：A DOI：10.15913/ki.kjycx.2016.23.154馈线自动化能对线路正常状态以及事故状态进行监测，同时还具有四遥、自动投切电容器组等功能。

最重要的应用是，10 kV配电网馈线自动化能在线路发生故障后，对故障进行自动定位，并将故障区域隔离开，恢复正常区段的供电，以降低故障停电对用户的影响。

根据对故障进行隔离以及恢复供电的方式，馈线自动化模式往往不一样。

本文对各种馈线自动化模式的特点进行研究，并对其实用性进行总结。

1 配电网馈线自动化的模式1.1 馈线自动化就地控制模式就地控制模式指的是对故障采取就地处理的方式，它采集就地电流、电压的变化，由重合器或分段器根据设定的逻辑依次动作，实现了对故障的判断与隔离，并恢复正常线路的供电。

在整个处理过程中，就地控制模式不需要主站系统的控制。

图1为电压就地控制型馈线自动化系统。

电压就地控制型以手拉手环网为例，S为联络开关，通常处于断开状态。

当检测到联络开关S一侧带电而另一侧失电，则经一定时限后闭合。

该时限要足够长，躲过线路上重合器、分段器动作时间。

联络开关S闭合后，为失电侧线路的故障点下游非故障区段恢复供电。

馈线自动化技术及其应用模式的探讨摘要本文通过分析馈线自动化一次设备与继电保护的配置问题，探讨馈线自动化技术及其在配电网中的应用，从而得出适合我局架空线路实际的馈线自动化应用模式。

关键词配电网；馈线自动化；一次设备与继电保护配置；应用模式引言目前佛山地区电网10kV架空线路中，采用的架线形式主要是单放射型以及“2-1”联络型；在主干线上分支线较多，并且还延伸有很多小的分支线，其线路的结构较为复杂。

电压型馈线自动化模式在我局得到广泛应用，但此模式在进行故障隔离时，需要进行多次馈线出线开关操作，使得在非故障区出现次数较多的停电，从而增加了对系统的冲击次数；进行故障隔离时，需要的时间较长，无法进行远方监控馈线潮流以及开关的工况。

因此从考虑馈线自动化一次设备与继电保护配置的问题着手，探讨一种适合我局架空线路实际的馈线自动化应用模式。

1 馈线自动化一次设备与继电保护配置的问题在馈线自动化中，一次设备主要包括各类断路器以及各类负荷开关。

在10kV 线路上，馈线自动化方案的配置按照“电压-时间”进行。

1.1 配置方案（以小电阻接地系统配置主干线分段断路器为例，消弧线圈接地系统则无零序保护）如图1所示；图1其中，CB表示带时限保护以及二次重合闸功能的馈线出线断路器FB表示带时限保护以及二次重合闸功能的主干线分段断路器FSW1～FSW2表示主干线分段负荷开关ZB1表示带时限保护以及二次重合闸功能的分支线分界断路器ZSW1表示分支线分界负荷开关YSW1～YSW3表示分支线用户分界负荷开关1.2 方案分析（1）为了配备相应的时限保护，在主干线上设置分段断路器，这样一来，主干线就被一分为二；当故障出在第二分段中时，主干线的分段断路器会将故障自动切除，变电站的出现断路器不会出现跳闸现象，这样就有效降低了断路器的跳闸率，停电范围也相应的得到了缩小，电能的正常供应得到了保障。

（2）当永久性故障出现在馈线出线的开关和第一个断路器之间时，馈线出线开关的重合将会出现不成功的现象；而其他地方发生故障时，故障将会快速得到隔离，成功实现重合闸。
