九年级月考(第十七、十八章)测试题

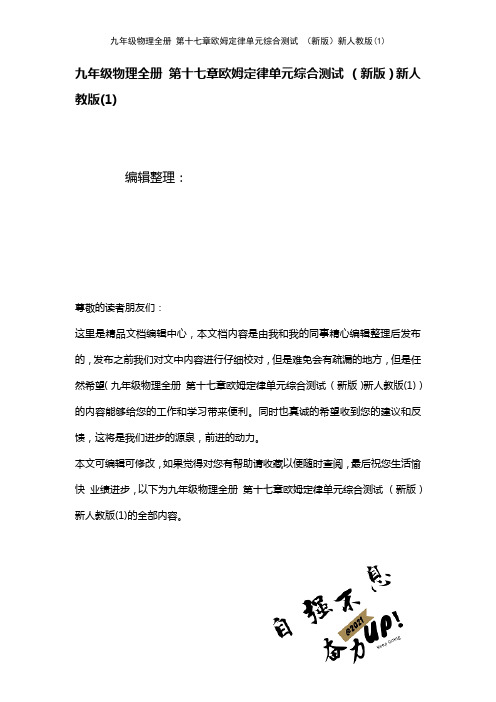

九年级物理全册第十七章欧姆定律单元综合测试（新版）新人教版(1)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十七章欧姆定律单元综合测试（新版）新人教版(1)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十七章欧姆定律单元综合测试（新版）新人教版(1)的全部内容。

第十七章欧姆定律单元综合测试(时间：60分钟满分:100分）题号一二三四总分得分一、选择题(每小题只有一个正确选项，每小题3分，共30分）1．在如图17－1所示的电路中，电源电压为5 V，L1、L2发光时的电阻均为6 Ω,小柯应选择两电表的量程分别为（）A．电流表(0～0。

6 A）、电压表(0~3 V）B．电流表(0~0。

6 A）、电压表(0～15 V）C．电流表（0～3 A)、电压表(0～3 V)D．电流表（0~3 A)、电压表(0～15 V) 图17－12．如图17－2所示电路中,电源电压保持不变，闭合开关S后,将滑动变阻器R1的滑片P向右移动,在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大图17－23．如图17－3所示，电源电压保持不变,闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是（ )A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小,电流表示数变大图17－34．两定值电阻甲、乙的电流与电压关系图象如图17－4所示，现在将甲和乙并联后接在电压为3 V的电源两端。

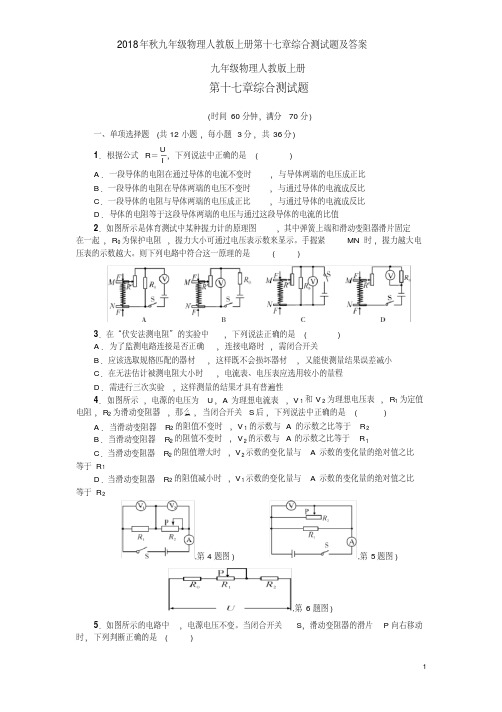

九年级物理人教版上册第十七章综合测试题(时间60分钟，满分70分) 一、单项选择题(共12小题，每小题3分，共36分)1．根据公式R＝UI，下列说法中正确的是( )A．一段导体的电阻在通过导体的电流不变时，与导体两端的电压成正比B．一段导体的电阻在导体两端的电压不变时，与通过导体的电流成反比C．一段导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值2．如图所示是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。

手握紧MN时，握力越大电压表的示数越大。

则下列电路中符合这一原理的是( )3．在“伏安法测电阻”的实验中，下列说法正确的是( )A．为了监测电路连接是否正确，连接电路时，需闭合开关B．应该选取规格匹配的器材，这样既不会损坏器材，又能使测量结果误差减小C．在无法估计被测电阻大小时，电流表、电压表应选用较小的量程D．需进行三次实验，这样测量的结果才具有普遍性4．如图所示，电源的电压为U，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是( ) A．当滑动变阻器R2的阻值不变时，V1的示数与A的示数之比等于R2B．当滑动变阻器R2的阻值不变时，V2的示数与A的示数之比等于R1C．当滑动变阻器R2的阻值增大时，V2示数的变化量与A示数的变化量的绝对值之比等于R1D．当滑动变阻器R2的阻值减小时，V1示数的变化量与A示数的变化量的绝对值之比等于R2,第4题图),第5题图),第6题图)5．如图所示的电路中，电源电压不变。

当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是( )A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变6．如图所示，当变阻器的滑片P置于某一位置时，R1、R2两端的电压分别为U1、U2，当滑片P置于另一位置时，R1、R2两端的电压分别为U1′、U2′。

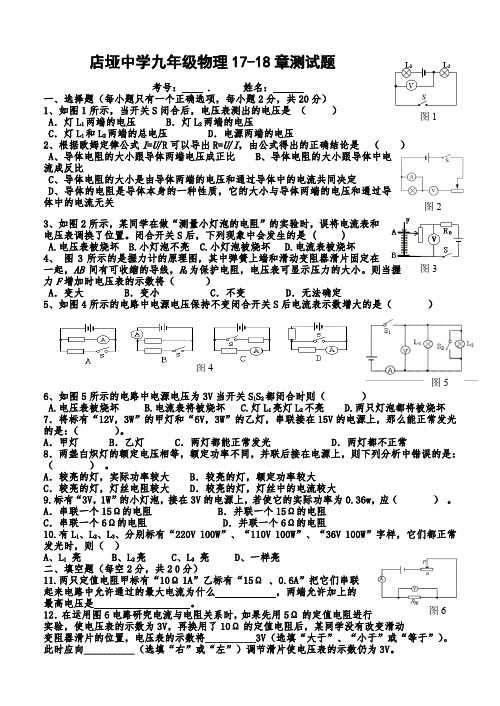

图1 图2图 3 图5图6 店垭中学九年级物理17-18章测试题考号： . 姓名：一、选择题（每小题只有一个正确选项，每小题2分，共20分）1、如图1所示，当开关S 闭合后，电压表测出的电压是 （ ） A ．灯L 1两端的电压 B ．灯L 2两端的电压C ．灯L 1和L 2两端的总电压D ．电源两端的电压2、根据欧姆定律公式I =U /R 可以导出R=U /I ，由公式得出的正确结论是 （ ）A 、导体电阻的大小跟导体两端电压成正比B 、导体电阻的大小跟导体中电流成反比C 、导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D 、导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体中的电流无关 3、如图2所示，某同学在做“测量小灯泡的电阻”的实验时，误将电流表和电压表调换了位置。

闭合开关S 后，下列现象中会发生的是 ( )A.电压表被烧坏B.小灯泡不亮C.小灯泡被烧坏D.电流表被烧坏4、 图3所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R 0为保护电阻，电压表可显示压力的大小。

则当握力F 增加时电压表的示数将（ ）A ．变大B ．变小C ．不变D ．无法确定5、如图4所示的电路中电源电压保持不变闭合开关S 后电流表示数增大的是（ ）6、如图5所示的电路中电源电压为3V 当开关S 1S 2都闭合时则（ ）A.电压表被烧坏B.电流表将被烧坏C.灯L 1亮灯L 2不亮D.两只灯泡都将被烧坏7．将标有“12V ，3W ”的甲灯和“6V ，3W ”的乙灯，串联接在15V 的电源上，那么能正常发光的是：（ ）。

A ．甲灯B ．乙灯C ．两灯都能正常发光D ．两灯都不正常8．两盏白炽灯的额定电压相等，额定功率不同，并联后接在电源上，则下列分析中错误的是：（ ） 。

A ．较亮的灯，实际功率较大B ．较亮的灯，额定功率较大C ．较亮的灯，灯丝电阻较大D ．较亮的灯，灯丝中的电流较大9.标有“3V ，1W ”的小灯泡，接在3V 的电源上，若使它的实际功率为0.36w ，应（ ） 。

一、选择题（每题 3 分，共 30 分）1．有 2Ω 和 6Ω 两个电阻串联在电路中，若 2Ω 电阻两端的电压是 4V ，则通过 6Ω 电 阻的电流强度和它两端的电压分别是（A ．2A 12VB ．2A 6V ）C ．6A 12VD ．0.5A 3V2．有两个定值电阻 R 和 R ，它们的阻值之比为 3：1，将它们串联在电压恒定的电源 1 2上，若电阻 两端的电压是 3 伏特，那么电源电压是（ ） R 2A ．3 伏特B ．9 伏特C ．6 伏特D ．12 伏特3．三个电阻 R ＞R ＞R ，当把它们并联时总电阻为 R ，则它们的大小关系是（ ） 1 2 3A ．R ＜R ＜R 2B ．R ＜R ＜R 1C ．R=R 3D ．R ＜R 33 2 4．如图 1 中 1、2 是用伏安法分别测定两个不同阻值的定值电阻 R 、R 所得到的电流 1 2 与电压的关系图线，则它们阻值的大小关系是（） A ．R ＞R 2 B ．R ＜R 2 C ．R =R D ．无法判断1 1 12 图 1 图 25．如图 2 所示，已知电阻 R =3Ω、R =6Ω，电流表 A 的示数是 0.6A ，则电流表 A 的 1 2 1 示数（） A ．0.6A B ．0.4A C ．0.2A D ．0.1A6．如图 3 所示的电路中，R 、R 均为定值电阻，电源电压不变， 12 1 2A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小图 3D ．电流表和电压表的示数都变大 7．如图 4 所示，电源电压不变，滑动变阻器的滑片 P 从 a 端滑到 b 端的过程中（A ．电流表、电压表示数都减小B ．电流表、电压表示数都增大）第 1 页 共 6 页8．如图 5 所示是小红测定小灯泡电阻的电路图，当闭合开关 S 时，发现灯 L 不亮，电 图 4 图 5流表、电压表均无示数．若电路故障只出现在灯 和变阻器 中的一处，则下列判断 L R正确的是（ ）A ．灯 L 短路B ．灯 L 断路C ．变阻器 R 短路D ．变阻器 R 断路9．如图 6 所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 固定在一起， 间有可收缩的导线， 为定值电阻．当 AB R 1P A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大图 6D ．电流表、电压表示数都变小 定值电阻 =5Ω，变阻器 最大阻值为 20Ω，电流表量程 R R 12 为 0～0.6A ，电压表量程为 0～3V ．为保护电表，变阻器接入电路的阻值范围是（A ．0Ω～10ΩB ．0Ω～20Ω 图 7） C ．5Ω～20Ω D ．2.5Ω～10Ω 二、填空题（每空 1 分，共 20 分）11．一只小灯泡的额定电压为 8V ，正常发光时通过它的电流为 0.4A ，现将该小灯泡 接在 12V 的电源上，为使其正常发光，应 联一个 Ω 的电阻。

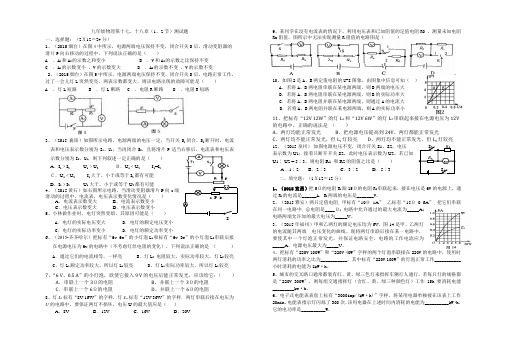

九年级物理第十七、十八章（1、2节）测试题一、选择题：（2Ｘ12＝24分）1、（2015烟台）在图4中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A ．A1和A2的示数之和变小B ．V和A2的示数之比保持不变C ．A1的示数变小，V的示数变大D ．A2的示数不变，V的示数不变2、（2015烟台）在图5中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A ．灯L短路B ．灯L断路C ．电阻R断路D ．电阻R短路3、（2015襄阳）如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A．I1﹥I2 U1﹥U2Ｂ．U1﹤U2I1=I2Ｃ．U1﹤U2I1大于、小于或等于I2都有可能D．I1﹥I2 U1大于、小于或等于U2都有可能4、（2015黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小5、小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大 B．电灯的额定电压变小C．电灯的实际功率变小 D．电灯的额定功率变小6、（2015•齐齐哈尔）把标有“6v 6w”的小灯泡L1和标有“6v 3w”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．通过它们的电流相等，一样亮B．灯L2电阻较大，实际功率较大，灯L2较亮C、灯L1额定功率较大，所以灯L1较亮D、灯L1实际功率较大，所以灯L1较亮7、“6 V、0.5 A”的小灯泡，欲使它接入9 V的电压后能正常发光，应该给它：（）A．串联上一个3Ω的电阻B。

第十七章达标检测卷(100分，60分钟)一、选择题(每题3分，共36分)1．关于欧姆定律，下列说法中正确的是()A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟该导体两端的电压成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是() A．当导体两端的电压为0时，电阻为0 B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0 D．当导体两端的电压为2 V时，电流为0.6 A(第2题图)(第3题图)(第5题图)(第6题图)3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

比较这两段导体两端的电压及通过它们的电流的大小，有()A．U AB>U BC，I AB<I BC B．U AB<U BC，I AB＝I BC C．U AB>U BC，I AB＝I BC D．U AB ＝U BC，I AB<I BC4．下列科学方法中，叙述错误．．的是()A．两个5 Ω的电阻串联与一个10 Ω的电阻效果相同，运用了转换法B．根据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思维法C．探究杠杆平衡条件，运用了归纳法D．在学习电压时，常对照水压来理解电压，运用了类比法5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。

如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么()A．A表示数越大，V表示数越小B．A表示数越小，V表示数越大C．A表和V表示数均越小D．A表和V表示数均越大(第7题图)7．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后()A．电流表和电压表有示数B．电流表烧毁C．电压表烧毁D．电流表的读数为零8．关于串、并联电路，下列说法正确的是()A．串联电路电流处处相等B．串联电路总电阻的倒数等于各电阻倒数之和C．并联电路各支路电流总相等D．并联电路的总电阻等于各支路电阻之和9．如图所示的电路中，电源电压6 V保持不变，定值电阻R1阻值为5 Ω，滑动变阻器R2的最大阻值为20 Ω。

沪科版九年级物理上册第十七、十八章学情评估一、填空题(每空3分，作图3分，共30分)1．擦洗玻璃时，在外高空作业是很不安全的，为此，人们设计了一种磁性玻璃擦(如图所示)。

它的每片清洁器上都装有一个永磁体，使用时利用__________________的原理，使玻璃上的内、外两片清洁器紧紧地吸在一起，增大对玻璃窗的摩擦力，使高空擦洗玻璃窗变得既轻松又安全。

2．如图所示的是用来描绘某磁体周围磁场的部分磁感线，若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向________(填“P”或“Q”)处。

3．玩具小船上固定有螺线管(有铁芯)、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关S，最后静止时船头指向地理的________极附近。

4．如图是一款能发电的魔方充电器。

转动魔方时，它能发电，其原理是________(填“电磁感应”或“磁场对电流的作用”)。

5．磁电式仪表是根据通电导体在磁场中会受到力的作用的原理来工作的。

如图是同一电流表在不同电路中的两次示数，则指针指向①时电流表内部线圈所受的力________(填“大于”“小于”或“等于”)指针指向②时电流表内部线圈所受的力。

6．丹麦物理学家奥斯特通过实验证明电流周围存在磁场，那么将通电直导线cd自由悬挂在另一固定通电导线ab下方，导线cd________(填“会”或“不会”)移动。

7．如图所示，弹簧测力计下挂一个重为G的软铁块，软铁块下方有一带铁芯的螺线管，螺线管两端导线与金属导轨ab、cd相连，两个金属导轨之间有垂直纸面向里的磁场，导体棒ef平放在导轨上，各触点接触良好，当导体棒ef向右滑动时，弹簧测力计的示数________(填“大于”“小于”或“等于”)G。

8．医生给心脏疾病患者做手术时需要利用电磁血流量计来检测血流速度，其示意图如图所示。

使用时，将血管放置于两磁极之间，金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度。

九年级物理全一册第十七章测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，电源电压为6V，闭合开关，电压表的示数为2V。

则A．灯泡L1和L2的电阻之比是2∶1B．灯泡L1两端的电压是2VC．通过灯泡L1的电流比L2的电流大D．若灯泡L2灯丝烧断，电压表示数为零2 . 当定值电阻R 两端的电压由（≠0）增大到时，通过它的电流由增大到．电压增加量，电流增加量，电功率增加量为，则下面选项不正确的是B．A．C．D．3 . 在如图所示的电路中，R1、R2、R3均为定值电阻，R1的阻值小于滑动变阻器R0的最大阻值，闭合电键S，当滑动变阻器的滑片P由滑动变阻器的右端向左端滑动的过程中，下列叙述中正确的是（）A．V1的示数先变小后变大，V2的示数先变大后变小B．A1的示数不断变大，A2的示数不断变小C．R1消耗的电功率先变小后变大D．R3消耗的电功率先变小后变大4 . 若给你电流表、电压表、开关、电池组和滑动变阻器、两个电阻以及若干导线，你能完成下列实验中的哪几个？①用滑动变阻器改变电流②用伏安法测电阻③串联电路的总电阻与各部分电阻间的关系④测定电阻的电功率A．①②B．②③C．①②④D．①②③④5 . 如图所示，当滑片P向右移动时（）A．电流表A示数不变，电压表V示数不变B．电流表A示数不变，电压表V示数变大C．电流表A示数变小，电压表V示数变大D．电流表A示数变小，电压表V示数不变6 . 下列关于科学方法的说法，错误的是（）A．通过灯泡亮度的变化比较通过灯泡的电流的大小，是转换法B．在电路中，一个电阻的效果与两个电阻串联的效果相同，是等效法C．研究导体电阻大小与材料有关时，保持导体的长度和横截面积不变，是控制变量法D．制作滑动变阻器时，发现导线太长而采取缠绕的方式，是缺点利用法7 . 如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则A．电流表示数变小B．电压表示数变小C．电压表示数不变D．灯泡变暗8 . 如图所示电路，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表、电压表示数都增大B．电流表、电压表示数都减小C．电流表的示数增大，电压表示数减小D．电流表的示数减小，电压表示数增大9 . 导体电阻的大小，跟下列因素无关的是（）．A．导体两端的电压B．导体的长度C．导体的横截面积D．组成导体的材料10 . 如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A 改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg二、多选题11 . 在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。

人教版2020年九年级物理全一册第十七章测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A，定值电阻R0值和电源电压分别为（）A．4Ω、8V B．8Ω、10VC．8Ω、8V D．16Ω、10V2 . 如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲:I乙＝1:3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1:R2＝2:1B．当S1闭合S2断开时，通过R1和R2电流之比为I1:I2＝1:2C．Sl、S2闭合时，甲乙电压表示数之比U甲:U乙＝3:1D．总功率之比P1:P2＝9:23 . 若给你电流表、电压表、开关、电池组和滑动变阻器、两个电阻以及若干导线，你能完成下列实验中的哪几个？①用滑动变阻器改变电流②用伏安法测电阻③串联电路的总电阻与各部分电阻间的关系④测定电阻的电功率A．①②B．②③C．①②④D．①②③④4 . 如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5 . 在“探究电流与电压的关系”的实验中，分别用甲、乙两个元件进行了探究，并根据的实验数据分别绘制出了甲、乙的U—I关系图象，分别如图中A、B图线所示。

从图中可以看出甲、乙元件电阻的大小关系为（）A．甲的电阻大于乙的电阻B．甲的电阻小于乙的电阻C．当电路中电流小于I0时，甲的电阻大于乙的电阻D．当电路中电流大于I0时，甲的电阻大于乙的电阻6 . 如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为2～12ΩC．实验中R0两端的电压变化范围为2V～4.5VD．电路消耗的总功率的变化范围为3.75W～11.25W7 . 如图所示，用铅笔芯代替导线连接在电路中使灯发光下列做法中，能使灯泡变亮的是（）A．将铅笔芯换成相同长度和粗细的铜线B．换用横截面积小的同长度的铅笔芯C．增大铅笔芯的长度D．减少一节电池8 . 如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电压表V1示数的变化量与电流表A示数的变化量的比值不变D．电流表A示数变大，电压表V2示数变大9 . 控制变量是一种常用的科学方法，下列实验中变量控制不合理的是（）A．研究影响电磁铁磁性强弱的因素B．研究压力作用效果的相关因素C．研究摩擦力的相关因素D．研究种子的呼吸作用10 . 一段导体接到电路中，如果把它两端电压增大到原来的倍，那么它的电阻将A．保持不变B．是原来的5倍C．是原来的1/5倍D．是原来的2.5倍二、多选题11 . 小林连接如图所示电路想探究小灯泡发光时的电阻是否会发生变化，实验中当电压表示数时，电流表示数如图乙所示．根据实验过程及现象，下列说法中判断正确的是A．闭合开关前，电路中的变阻器滑片应放在最左端B．图乙中的电流表示数为C．小灯泡两端电压为时的电阻为D．在改变滑动变阻器滑片过程中灯泡的亮度会变化12 . 图所示的电路中，R为定值电阻，电源两端电压随电路中电阻的变化而改变，所用器材满足实验要求。

一、选择题1．在“探究通过导体的电流与电压的关系”实验中，得到I—U 图象如下图所示，则正确的是（）A．B． C．D．2．如图所示，电源电压不变。

闭合开关后，将滑动变阻器的滑片向左移动时，电路中（）A．电流表的示数变小B．电压表的示数变小C．电路的总电流变大D．小灯泡的亮度变暗3．在新冠肺炎期间，常用到非接触式红外线测温枪（如图甲），图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A．图乙中的显示仪是由电流表改装而成的B．体温越高，R的阻值越大C．体温越高，显示仪的示数越小D．体温越高，显示仪的示数越大4．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联在同一电路中，两端允许加的最大电压和干路中的最大电流分别为（）A．9V，1.5A B．10V，1.5A C．9V，1.6A D．10V，1.6A5．如图所示的电路中，电源电压保持不变，闭合开关S后电路正常，过了一会儿，两表的示数都变大，可能原因是（）A．L短路B．L断路C．电阻R断路D．电阻R短路6．如图所示，电路中R0为已知电阻，图中不能测量出电阻R的电阻值的电路是（）A．B．C．D．7．如图所示，电源电压不变。

在开关S闭合和断开时，电流表两次示数之比是4:1，由此可知，R1和R2的阻值之比是（）A．1:4B．4:1C．1:3D．3:18．如图所示的电路中，电阻阻值R1>R2。

闭合开关S后，两块电流表A1、A2的示数分别为I1、I2，R1和R2的两端电压分别为U1、U2。

下列判断中正确的是（）A．U1 > U2B．U1< U2C．（I1‒I2）> I2D．（I1‒I2）< I2 9．在如图所示的电路中，电源电压保持不变，闭合开关S，滑片Р置于滑动变阻器的中间部分，小灯泡L发光。

现将滑片向B端移动，不考虑小灯泡的灯丝电阻的变化，则下列判断正确的是（）A．小灯泡亮度不变B．电流表示数变大C．电压表示数变小D．滑动变阻器两端电压变小R为一个定值电阻。
