一、概述液压动力滑台是利用液压缸将泵站所提供的液压能转变成滑台运动所需的机械能。
它对液压系统性能的主要要求是速度换接平稳，进给速度稳定，功率利用合理，效率高，发热少。
图1所示为YT4543型动力滑台。
图1 组合机床1--床身2--动力滑台3--动力头4--主轴箱5--刀具6--工件7--夹具8--工作台9--底座图2 YT4543型动力滑台液压系统原理图图2所示为YT4543型动力滑台的液压系统原理图，该系统采用限压式变量泵供油、电液动换向阀换向、快进由液压缸差动连接来实现。
用行程阀实现快进与工进的转换、二位二通电磁换向阀用来进行两个工进速度之间的转换，为了保证进给的尺寸精度，采用了止挡块停留来限位。
通常实现的工作循环为；快进第一次工作进给第二次工作进给止挡块停留快退原位停止。
二、YT4543型动力滑台液压系统的工作原理1、快进按下启动按钮，电磁铁1YA得电，电液动换向阀10的先导阀阀芯向右移动从而引起主阀芯向右移，使其左位接人系统，其主油路为：进油路：泵1 单向阀2 换向阀6(左位) 行程阀11(下位) 液压缸左腔回油路：液压缸的右腔换向阀6(左位) 单向阀5 行程阀1l(下位) 液压缸左腔，形成差动连接。
2．第一次工作进给当滑台快速运动到预定位置时，滑台上的行程挡块压下了行程阀11的阀芯，切断了该通道，使压力油须经调速阀7进入液压缸的左腔。
由于油液流经调速阀，系统压力上升，打开液控顺序阀4，此时单向阀5的上部压力大于下部压力，所以单向阀5关闭，切断了液压缸的差动回路，回油经液控顺序阀4和背压阀3流回油箱使滑台转换为第一次工作进给。
其油路是：进油路：泵1 单向阀2 换向阀6(左位) 调速阀7 换向阀12(右位) 液压缸左腔；回油路：液压缸右腔换向阀6(左位) 顺序阀4 背压阀3 油箱。
因为工作进给时，系统压力升高，所以变量泵1的输油量便自动减小，以适应工作进给的需要，进给量大小由调速阀7调节。

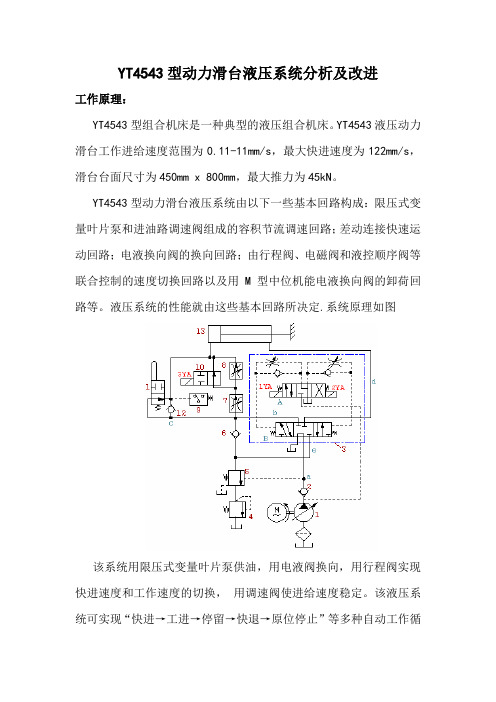

YT4543型动力滑台液压系统分析及改进工作原理：YT4543型组合机床是一种典型的液压组合机床。
YT4543液压动力滑台工作进给速度范围为0.11-11mm/s，最大快进速度为122mm/s，滑台台面尺寸为450mm x 800mm，最大推力为45kN。
YT4543型动力滑台液压系统由以下一些基本回路构成：限压式变量叶片泵和进油路调速阀组成的容积节流调速回路；差动连接快速运动回路；电液换向阀的换向回路；由行程阀、电磁阀和液控顺序阀等联合控制的速度切换回路以及用M型中位机能电液换向阀的卸荷回路等。
液压系统的性能就由这些基本回路所决定.系统原理如图该系统用限压式变量叶片泵供油，用电液阀换向，用行程阀实现快进速度和工作速度的切换，用调速阀使进给速度稳定。
该液压系统可实现“快进→工进→停留→快退→原位停止”等多种自动工作循环。
基本回路包括1.速度控制回路：调速回路：容积节流调速回路，速度稳定性好，功率损失不大；快速运动回路：限压式变量泵 + 差动连接效率高；速度换接回路：快进→工进行程阀转换平稳，位置精确；一工进→二工进电磁阀 + 串联调速阀，安装调节方便。
2.换向回路：三位五通电液换向阀自动化、大流量液体换向、平稳无冲击。
3.顺序动作回路：压力继电器方便可靠，行程开关灵活方便。
4.卸荷回路：三位换向阀中位卸荷、流量卸荷。
5.止挡块停留：保证轴向尺寸精度和表面光洁度。
元件功能分析：1.由限压式变量叶片泵供油，2.用电液换向阀换向，3.用行程阀实现快进速度和工进速度的切换，4.用电磁阀实现两种工进速度的切换，5.用调速阀使进给速度稳定。
改进：随着制造业的发展和新技术的应用，工业生产对控制设备的可靠性和灵活性的要求越来越高，传统的继电器一接触器控制由于其自身的缺陷将越来越不适应生产的需要。
液压传动，具有功率密度高、结构紧凑、运动平稳、有利于系统传动链的简化和实现无极调速等优点，因而在一些大中型机床中应用广泛。
摘要组合机床是由通用部件和部分专用部件组成的高效、专用、自动化程度较高的机床。
它能完成钻、扩、铰、镗、铣、攻丝等工序和工作台转位、定位、夹紧、输送等辅助动作，可用来组成自动线。
这里只介绍组合机床动力滑台液压系统。
动力滑台上常安装着各种旋转着的刀具，其液压系统的功用是使这些刀具作轴向进给运动，并完成一定的动作循环。
动力滑台是组合机床的一种通用部件。
在滑台上可以配置各种工艺用途的切削头，例如安装动力箱和主轴箱、钻削头、铣削头、镗削头、镗孔、车端面等。
YT4543型组合机床液压动力滑台可以实现多种不同的工作循环，其中一种比较典型的工作循环是：快进一工进二工进死挡铁停留快退停止。
关键词：组合机床；动力滑台；液压AbstractComb in atio n mach ine tool by com mon parts and part of special comp onents of the efficie nt, special, high degree of automati on of mach ine tool. It can complete the drilling, boring, milling, reaming, expansion, tapping and other processes and work table positi oning, clamp ing, tran spositi on, tran sportati on and other auxiliary moveme nt, which can be used to form an automatic line.Here only to in troduce comb in ati on mach ine tool hydraulic system power. Power slidi ng table is ofte n in stalled with a revo Iving cutter hydraulic system, its function is to make the tool for the axial feed moti on, and the completi on of a cycle of action.Power slid ing feed table is a com mon comp onent of modular mach ine tool.In the slipway can be con figured in a variety of craft uses cutti ng head, such as the installation of the power box and the headstock, drilling head, milling head, bori ng, bori ng, car end head.YT4543 type comb in ati on machi ne tool hydraulic power slidi ng table can achieve a variety of differe nt duty cycle, where in a typical work ing cycleis: fast forward a work into two dead stop stop stop and rew ind.Key words : the comb in ati on of machi ne tools; hydraulic power sledi ng table.目录绪论------------------------------------------------------------------------ 4第一章液压传动的发展及优缺点---------------------------------------------- 5第二章YT4543型动力滑台液压系统原理分析-------------------------------- 8（一）YT4543型动力滑台液压系统基本回路9（二）YT4543型动力滑台液压系统系统组成9（三）YT4543型液压系统工作原理以及液压原理图10（四）动力滑台液压系统工作分析10结论----------------------------------------------------------------------- 16参考文献------------------------------------------------------------------- 17致谢----------------------------------------------------------------------- 18绪论组合机床动力滑台液压系统，能实现的工作循环是：快速前进一工作进给一快速退回一原位停止，液压技术是机械设备中发展速度最快的技术之一。
一、概述液压动力滑台是利用液压缸将泵站所提供的液压能转变成滑台运动所需的机械能。
它对液压系统性能的主要要求是速度换接平稳，进给速度稳定，功率利用合理，效率高，发热少。
图1所示为YT4543型动力滑台。
图1 组合机床1--床身2--动力滑台3--动力头4--主轴箱5--刀具6--工件7--夹具8--工作台9--底座图2 YT4543型动力滑台液压系统原理图图2所示为YT4543型动力滑台的液压系统原理图，该系统采用限压式变量泵供油、电液动换向阀换向、快进由液压缸差动连接来实现。
用行程阀实现快进与工进的转换、二位二通电磁换向阀用来进行两个工进速度之间的转换，为了保证进给的尺寸精度，采用了止挡块停留来限位。
通常实现的工作循环为；快进第一次工作进给第二次工作进给止挡块停留快退原位停止。
二、YT4543型动力滑台液压系统的工作原理1、快进按下启动按钮，电磁铁1YA得电，电液动换向阀10的先导阀阀芯向右移动从而引起主阀芯向右移，使其左位接人系统，其主油路为：进油路：泵1 单向阀2 换向阀6(左位) 行程阀11(下位) 液压缸左腔回油路：液压缸的右腔换向阀6(左位) 单向阀5 行程阀1l(下位) 液压缸左腔，形成差动连接。
2．第一次工作进给当滑台快速运动到预定位置时，滑台上的行程挡块压下了行程阀11的阀芯，切断了该通道，使压力油须经调速阀7进入液压缸的左腔。
由于油液流经调速阀，系统压力上升，打开液控顺序阀4，此时单向阀5的上部压力大于下部压力，所以单向阀5关闭，切断了液压缸的差动回路，回油经液控顺序阀4和背压阀3流回油箱使滑台转换为第一次工作进给。
其油路是：进油路：泵1 单向阀2 换向阀6(左位) 调速阀7 换向阀12(右位) 液压缸左腔；回油路：液压缸右腔换向阀6(左位) 顺序阀4 背压阀3 油箱。
因为工作进给时，系统压力升高，所以变量泵1的输油量便自动减小，以适应工作进给的需要，进给量大小由调速阀7调节。
YT4543型动力滑台液压系统阅读：6962012-09-13 11:20标签：液压系统杂谈YT4543型动力滑台液压系统YT4543型动力滑台的工作进给速度范围为6. 6mm/min-660mm/min，最大快进速度为7300mm/rnin，最大推力为45kN, YT4543型动力滑台液压系统的原理图如图8.1所示，该系统可实现的工作循环是:快进→一工进→二工进→死挡铁停留→快退→原位停止，其元件的动作顺序见表8-1，其工作情况分析如下。
X1.快进按下启动按钮，电磁铁1YA首先通电，先导电磁阀5的左位接入系统，由变量泵2输出的压力油液经先导电磁阀5的左位进人液动阀4的左侧，推动阀芯运动，使液动阀4换至左位工作，液动阀4右侧的控制油液经先导电磁阀5流回油箱。
这时系统中主油路的油液流动线路如下。
进油路:变量泵2→单向阀3→液动阀4左位→行程阀7→液压缸左腔(无杆腔)。
回油路:液压缸右腔→液动阀4左位→单向阀6→行程阀7→液压缸左腔(无杆腔)。
因为快进时滑台液压缸负载小，系统压力低，外控顺序阀16关闭，这样液压缸右腔的回油和液压泵出口处的油液一起进人液压缸左腔，液压缸为差动连接。
又因变量泵2在低压下输出流量大，所以滑台为低压快速进给。
2.一工进当滑台快速前进到预定位置时，滑台上的液压挡块压下行程阀7，切断快进油路。
此时，电磁铁1YA通电，其控制油路未变，液动阀4左位仍接人系统;电磁阀11的电磁铁3YA仍处于断电状态，进油路经调速阀10进人液压缸左腔，因工作进给时要带动负载，使主系统压力升高，外控顺序阀16被打开，单向阀6关闭，液压缸右腔的油液经顺序阀16和背压阀17流回油箱。
系统中油液的流动线路如下。
进油路:变量泵2→单向阀3→液动阀4左位一调速阀10→电磁阀11左位→液压缸左腔。
回油路:液压缸右腔→液动阀4左位→外控顺序阀16→背压阀17→油箱。
因工作进给使系统压力升高，变量泵2的流量会自动减少，以便与调速阀10的开口相适应，动力滑台作第一次工作进给。
