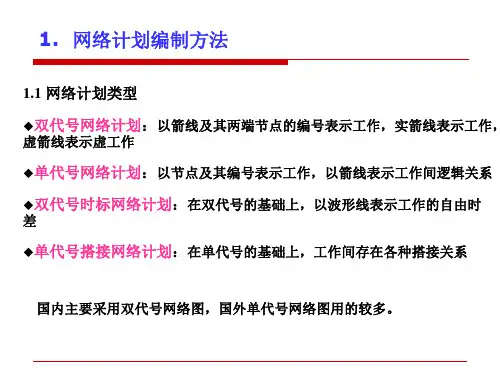

单代号网络计划图一、单代号网络计划图的构成单代号网络计划图和双代号网络计划图一样，也由三要素组成，但其含义却完全不同。
1.节点单代号网络计划图中的节点可以用圆圈或方框表示，一个节点表示一项具体的工作过程。
节点所表示的工作名称、持续时间和代号一般都标注在圆圈内。
值得注意的是单代号网络计划图的开始节点和结束节点不同于双代号网络计划图，而是要视网络计划图中最先开始的工作数量或者最后结束的工作数量的多少来决定节点的选择方式，如图3-26所示。
2.箭线在单代号网络计划图中箭线表示工作之间的相互关系，它既不消耗时间也不消耗资源，代表工作之间的直接约束关系。
因此，单代号网络计划图中不用虚箭线，箭线的箭头方向表示工作的前进方向。
同时单代号网络计划图的逻辑关系越复杂，表示直接联系的箭线就越多，因而就会出现箭线交叉的情况。
图3-26中，A工作为B、C工作的紧前工作，D工作为B、C工作的紧后工作。
3.节点编号单代号网络计划图的节点编号是以一个单独编号表示一项工作，编号原则和双代号相同，也应从小到大、从左往右，箭头编号大于箭尾编号。
一项工作只能有一个代号，不得重号，如图3-27所示。
图3-26 单代号网络计划图节点表示方法图3-27 单代号网络节点编号ST—开始节点；FIN—完成节点二、单代号网络计划图的绘制1.绘图基本规则(1)正确表达已定的逻辑关系，在单代号网络计划图中，工作之间逻辑关系的表示方法比较简单，见表3-6。
表3-6 单代号网络计划图逻辑关系表示方法续表(2)在单代号网络计划图中，严禁出现循环回路。
(3)在单代号网络计划图中，严禁出现双向箭头或无箭头的连线。
(4)在单代号网络计划图中，严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
(5)绘制网络计划图时，箭线不宜交叉。
当交叉不可避免时，可采用过桥法或指向法绘制。
(6)单代号网络计划图只应有一个起点节点和一个终点节点。
当网络计划图中有多个起点节点和多个终点节点时，应在网络计划图的两端分别设置一项虚工作，作为该网络计划图的起点节点和终点节点，其他再无任何虚工作，如图3-28所示。

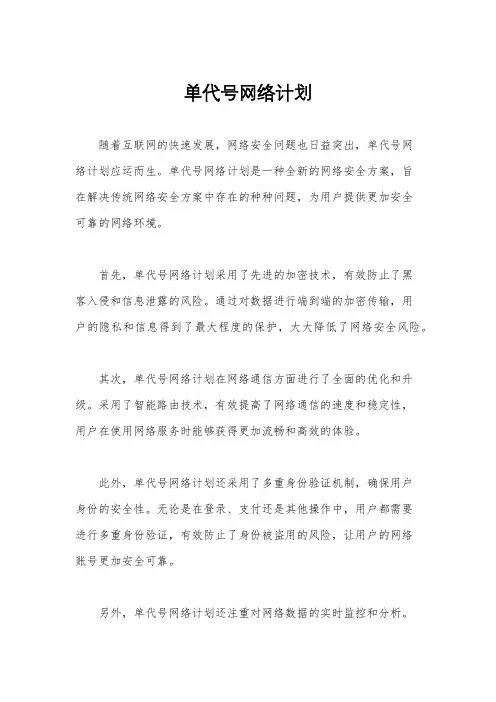

单代号网络计划
随着互联网的快速发展，网络安全问题也日益突出，单代号网
络计划应运而生。
单代号网络计划是一种全新的网络安全方案，旨
在解决传统网络安全方案中存在的种种问题，为用户提供更加安全
可靠的网络环境。
首先，单代号网络计划采用了先进的加密技术，有效防止了黑
客入侵和信息泄露的风险。
通过对数据进行端到端的加密传输，用
户的隐私和信息得到了最大程度的保护，大大降低了网络安全风险。
其次，单代号网络计划在网络通信方面进行了全面的优化和升级。
采用了智能路由技术，有效提高了网络通信的速度和稳定性，
用户在使用网络服务时能够获得更加流畅和高效的体验。
此外，单代号网络计划还采用了多重身份验证机制，确保用户
身份的安全性。
无论是在登录、支付还是其他操作中，用户都需要
进行多重身份验证，有效防止了身份被盗用的风险，让用户的网络
账号更加安全可靠。
另外，单代号网络计划还注重对网络数据的实时监控和分析。
通过对网络数据的实时监控，可以及时发现和应对网络安全威胁，保障网络的安全稳定运行。
总的来说，单代号网络计划是一种全新的网络安全方案，它通过先进的技术手段，为用户提供了更加安全可靠的网络环境。
在当前互联网飞速发展的背景下，单代号网络计划必将成为未来网络安全的主流趋势，为用户带来更加安心、便捷的网络体验。
图1 双代号网络图图2单代号网络图计划网络图三要素：箭线（双代号网络图中表工作，单代号网络图中表逻辑关系） 节点（双代号网络图中表工作交接点，单代号网络图中表示工作） 线路双代号网络图的绘制规则及注意事项（1）在一个网络图中，只能有一个起始节点和一个结束节点。
如不能满足此点要求，则用虚工作补足。
（2）任何两节点之间只有一条箭线，若两道工作在同一个节点开始、同一个节点结束，则必须在两节点之间再引入一个新节点，然后用虚箭线连接。
（3）禁止出现回路，禁止出现反向箭线（从右向左方向的箭线）。
×单代号网络图的绘制规则及注意事项（1）当若干道工序同时开始或同时结束时，应引入虚节点。
（2）禁止出现回路。

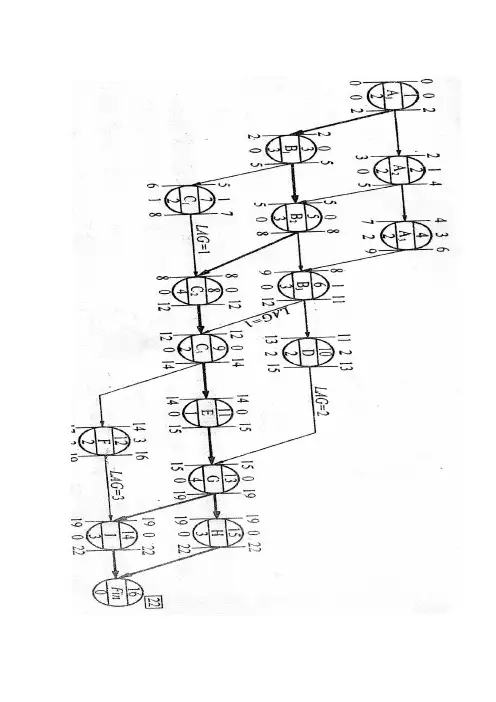

单代号网络图的计算，和双代号网络图的计算，仅有一点不同，就是在自由时差FF的计算上。
在单代号网络图中，FF=minES紧后-EF为何会有这点区别？先看上图1双代号网络图，G工作的FF由其紧后工作H和一个虚工作确定，而与J工作无关。
而在图2，对应的单代号网络图中，G工作的FF 由其两个紧后工作H和J确定。
工作A的紧后工作是工作C和D，但是在计算参数时要按虚工作B和实工作D来计算。
总时差和自由时差的关系。
总时差TF是指一个工作的LS最迟开始-ES最早开始（或是LF最迟完成-EF最早完成），是一个工作总的可以机动的时间，不致影响紧后工作的最迟开始时间，如日期拖延超过TF，则总工期拖后。
自由时差FF是指一个工作在不影响其紧后工作最早开始的情况下，可以机动的时间，FF=ES后-EF。
所以说，自由时差FF是总时差TF的一部分。
所以才有：TF=0则FF=0，反之则不成立，即FF=0，TF不一定=0。
F F≤TF。
这是在计划工期=计算日期的情况下。
当计划工期不等于计算工期时，关键工作的TF小于0或是大于0，但FF仍然=0，原因很简单，此时关键工作只要拖后一天，必然影响紧后工作的最早开始时间。
例题。
已知一网络计划中工作M的自由时差为3天，总时差为5天。
