单代号网络图和双代号网络图

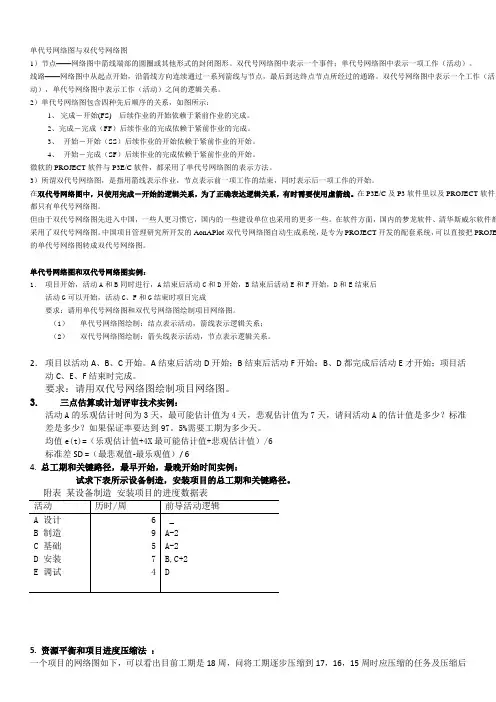

单代号网络图与双代号网络图1）节点——网络图中箭线端部的圆圈或其他形式的封闭图形。

双代号网络图中表示一个事件；单代号网络图中表示一项工作（活动）。

线路——网络图中从起点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点所经过的通路。

双代号网络图中表示一个工作（活动），单代号网络图中表示工作（活动）之间的逻辑关系。

2）单代号网络图包含四种先后顺序的关系，如图所示：1、完成－开始(FS) 后续作业的开始依赖于紧前作业的完成。

2、完成－完成（FF）后续作业的完成依赖于紧前作业的完成。

3、开始－开始（SS）后续作业的开始依赖于紧前作业的开始。

4、开始－完成（SF）后续作业的完成依赖于紧前作业的开始。

微软的PROJECT软件与P3E/C软件，都采用了单代号网络图的表示方法。

3）所谓双代号网络图，是指用箭线表示作业，节点表示前一项工作的结束，同时表示后一项工作的开始。

在双代号网络图中，只使用完成－开始的逻辑关系，为了正确表达逻辑关系，有时需要使用虚箭线。

在P3E/C及P3软件里以及PROJECT软件里都只有单代号网络图。

但由于双代号网络图先进入中国，一些人更习惯它，国内的一些建设单位也采用的更多一些。

在软件方面，国内的梦龙软件、清华斯威尔软件都采用了双代号网络图。

中国项目管理研究所开发的AonAPlot双代号网络图自动生成系统，是专为PROJECT开发的配套系统，可以直接把PROJE 的单代号网络图转成双代号网络图。

单代号网络图和双代号网络图实例：1．项目开始，活动A和B同时进行，A结束后活动C和D开始，B结束后活动E和F开始，D和E结束后活动G可以开始，活动C、F和G结束时项目完成要求：请用单代号网络图和双代号网络图绘制项目网络图。

（1）单代号网络图绘制：结点表示活动，箭线表示逻辑关系；（2）双代号网络图绘制：箭头线表示活动，节点表示逻辑关系。

2．项目以活动A、B、C开始。

A结束后活动D开始；B结束后活动F开始；B、D都完成后活动E才开始；项目活动C、E、F结束时完成。

单代号网络图和双代号网络图公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-单代号网络图与双代号网络图的区别单代号网络图和双代号网络图所表达的计划内容是一致的，两者的区别仅在于绘图的符号不同。

单代号网络图的箭线的含义是表示顺序关系，节点表示一项工作;而双代号网络图的箭线表示的是一项工作，节点表示联系。

在双代号网络图中出现较多的虚工作，而单代号网络图没有虚工作。

单代号网络计划的表示方法1、箭线：箭线既不占用时间，也不消耗资源。

箭线仅用来表示工作之间的顺序关系。

2、节点：节点代表一项工作(节点代号、工作名称、作业时间都标注在节点圆圈或方框内)，需占用一定的时间和资源。

3、线路：从网络图的开始节点到结束节点，沿着箭线的指向所构成的若干条 '通道'即为线路。

单代号网络图的绘制绘图的基本规则：1)网络图必须按照已定的逻辑关系绘制－－与双代号网络图一致。

2)严禁在网络图中出现没有箭尾节点的箭线和没有箭头节点的箭线。

3)绘制网络图时，宜避免箭线交叉。

当交叉不可避免时，可采用过桥法、断线法表示－－与双代号网络图一致。

4)网络图中有多项开始工作或多项结束工作时，就大网络图的两端分别设置一项虚拟的工作，作为该网络图的起点节点及终点节点。

双代号网络计划的表示方法：箭线、节点、线路1、箭线：(1) 一根箭线表示一项工作，长短不按比例绘制。

(2)每一项工作都要消耗一定的时间和资源。

(3)虚箭线只表达施工过程的逻辑关系，不占用时间，不消耗资源。

(4) 紧靠其前面的工作称紧前工作，紧靠后面的工作叫紧后工作。

2、节点：(1)网络图中表示工作开始、结束或连接关系的圆圈称为节点。

(2)节点只是一个“瞬间”，它既不消耗时间，也不消耗资源。

(3)每个节点都要编号（编号原则是:每一个箭尾节点的号码j必须大于箭头节点的号码i）。

虚工作：时间为零的假设工作。

用虚箭线表示；特点：不消耗时间和资源。

作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系(即紧前和紧后工作的关系）。

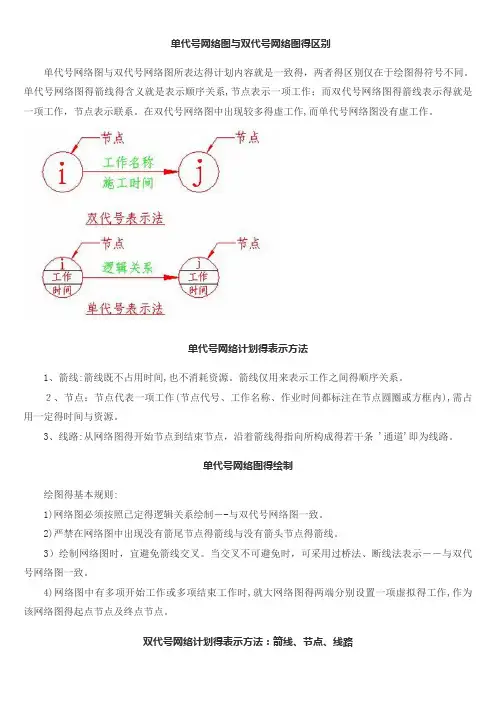

单代号网络图与双代号网络图得区别单代号网络图与双代号网络图所表达得计划内容就是一致得，两者得区别仅在于绘图得符号不同。

单代号网络图得箭线得含义就是表示顺序关系,节点表示一项工作；而双代号网络图得箭线表示得就是一项工作，节点表示联系。

在双代号网络图中出现较多得虚工作,而单代号网络图没有虚工作。

单代号网络计划得表示方法1、箭线:箭线既不占用时间,也不消耗资源。

箭线仅用来表示工作之间得顺序关系。

２、节点：节点代表一项工作(节点代号、工作名称、作业时间都标注在节点圆圈或方框内),需占用一定得时间与资源。

3、线路:从网络图得开始节点到结束节点，沿着箭线得指向所构成得若干条 '通道'即为线路。

单代号网络图得绘制绘图得基本规则:1)网络图必须按照已定得逻辑关系绘制－-与双代号网络图一致。

2)严禁在网络图中出现没有箭尾节点得箭线与没有箭头节点得箭线。

3）绘制网络图时，宜避免箭线交叉。

当交叉不可避免时，可采用过桥法、断线法表示－－与双代号网络图一致。

4)网络图中有多项开始工作或多项结束工作时,就大网络图得两端分别设置一项虚拟得工作,作为该网络图得起点节点及终点节点。

双代号网络计划得表示方法：箭线、节点、线路1、箭线:（1) 一根箭线表示一项工作 ,长短不按比例绘制。

(2)每一项工作都要消耗一定得时间与资源。

(3)虚箭线只表达施工过程得逻辑关系,不占用时间,不消耗资源。

(4) 紧靠其前面得工作称紧前工作,紧靠后面得工作叫紧后工作。

2、节点:（1)网络图中表示工作开始、结束或连接关系得圆圈称为节点。

(2)节点只就是一个“瞬间”,它既不消耗时间，也不消耗资源。

(３)每个节点都要编号(编号原则就是:每一个箭尾节点得号码ｊ必须大于箭头节点得号码i)。

虚工作：时间为零得假设工作。

用虚箭线表示;特点：不消耗时间与资源。

作用:确切表达网络图中工作之间相互制约、相互联系得逻辑关系(即紧前与紧后工作得关系)。

双代号网络图中工作间得关系:双代号网络图中工作间有紧前工作、紧后工作与平行工作三种关系。

单代号网络图和双代号网络图详讲在制造业中，工程师需要通过图形化表示来安排制造过程。

单代号网络图和双代号网络图是两种常用于项目计划安排的图形表示方法。

具体来说，它们是用来显示任务的起始、终止和持续时间的。

在本文中，我们将详细讨论这两种图形表示方法及其适用的项目管理情况。

单代号网络图单代号网络图是一种用于表示具有一定结构的项目计划的方法。

这种图形表示方法被广泛用于确定所有任务的持续时间、紧急程度和重要性。

在单代号网络图中，任务被在水平线上用矩形表示。

任务的起点和终点由箭头表示。

例如下图用于说明一项工程项目：A -----> B------------------------> C| || E -----> F || | \\ /| v |\\------------> D ------------/图中，任务 A 是第一个任务，它必须完成后才能开始任务 B。

任务B 在任务 C 开始之前必须完成。

任务 E、F 和 D 的开始时间没有其他限制。

在单代号网络图中，任务按顺序排列，并且箭头表示任务之间的逻辑关系。

矩形表示每个任务的持续时间。

双代号网络图双代号网络图是一种用于显示项目计划的方法，其中任务在节点上被表示为短线。

每个节点均带有两个数字：一个表示最早开始时间，另一个表示最晚开始时间。

如果两个数字相同，则该任务为关键任务。

如果该任务无法按时完成，则整个项目可能会受到延误或妨碍。

在双代号网络图中，任务可以根据项目的要求灵活调整。

例如下图用于说明一项工程项目：1/5 2/5 3/5 6/57/5 8/5A —————————→B —————————→C ———————→D ———————→E ———————→ F1/5^2/5 2/5^3/5 3/5^4/5 4/5^5/5在这个简单的示例中，任务 A 的最早开始时间是 1，最晚开始时间是 5。

在任务 B 开始之前，必须完成任务 A。

单代号网络图与双代号网络图的区别单代号网络图和双代号网络图所表达的计划内容是一致的，两者的区别仅在于绘图的符号不同。

单代号网络图的箭线的含义是表示顺序关系，节点表示一项工作;而双代号网络图的箭线表示的是一项工作，节点表示联系。

在双代号网络图中出现较多的虚工作，而单代号网络图没有虚工作。

单代号网络计划的表示方法1、箭线：箭线既不占用时间，也不消耗资源。

箭线仅用来表示工作之间的顺序关系。

2、节点：节点代表一项工作(节点代号、工作名称、作业时间都标注在节点圆圈或方框内)，需占用一定的时间和资源。

3、线路：从网络图的开始节点到结束节点，沿着箭线的指向所构成的若干条 '通道'即为线路。

单代号网络图的绘制绘图的基本规则：1)网络图必须按照已定的逻辑关系绘制－－与双代号网络图一致。

2)严禁在网络图中出现没有箭尾节点的箭线和没有箭头节点的箭线。

3)绘制网络图时，宜避免箭线交叉。

当交叉不可避免时，可采用过桥法、断线法表示－－与双代号网络图一致。

4)网络图中有多项开始工作或多项结束工作时，就大网络图的两端分别设置一项虚拟的工作，作为该网络图的起点节点及终点节点。

双代号网络计划的表示方法：箭线、节点、线路1、箭线：(1) 一根箭线表示一项工作，长短不按比例绘制。

(2)每一项工作都要消耗一定的时间和资源。

(3)虚箭线只表达施工过程的逻辑关系，不占用时间，不消耗资源。

(4) 紧靠其前面的工作称紧前工作，紧靠后面的工作叫紧后工作。

2、节点：(1)网络图中表示工作开始、结束或连接关系的圆圈称为节点。

(2)节点只是一个“瞬间”，它既不消耗时间，也不消耗资源。

(3)每个节点都要编号（编号原则是:每一个箭尾节点的号码j必须大于箭头节点的号码i）。

虚工作：时间为零的假设工作。

用虚箭线表示；特点：不消耗时间和资源。

作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系(即紧前和紧后工作的关系）。

双代号网络图中工作间的关系：双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。

单代号网络图与双代号网络图的区别单代号网络图和双代号网络图所表达的计划内容是一致的,两者的区别仅在于绘图的符号不同.单代号网络图的箭线的含义是表示顺序关系,节点表示一项工作;而双代号网络图的箭线表示的是一项工作,节点表示联系.在双代号网络图中出现较多的虚工作,而单代号网络图没有虚工作.单代号网络计划的表示方法1、箭线：箭线既不占用时间,也不消耗资源.箭线仅用来表示工作之间的顺序关系.2、节点：节点代表一项工作节点代号、工作名称、作业时间都标注在节点圆圈或方框内,需占用一定的时间和资源.3、线路：从网络图的开始节点到结束节点,沿着箭线的指向所构成的若干条 '通道'即为线路.单代号网络图的绘制绘图的基本规则：1网络图必须按照已定的逻辑关系绘制－－与双代号网络图一致.2严禁在网络图中出现没有箭尾节点的箭线和没有箭头节点的箭线.3绘制网络图时,宜避免箭线交叉.当交叉不可避免时,可采用过桥法、断线法表示－－与双代号网络图一致.4网络图中有多项开始工作或多项结束工作时,就大网络图的两端分别设置一项虚拟的工作,作为该网络图的起点节点及终点节点.双代号网络计划的表示方法：箭线、节点、线路1、箭线：1 一根箭线表示一项工作 ,长短不按比例绘制.2每一项工作都要消耗一定的时间和资源.3虚箭线只表达施工过程的逻辑关系,不占用时间,不消耗资源.4 紧靠其前面的工作称紧前工作,紧靠后面的工作叫紧后工作.2、节点：1网络图中表示工作开始、结束或连接关系的圆圈称为节点.2节点只是一个“瞬间”,它既不消耗时间,也不消耗资源.3每个节点都要编号编号原则是:每一个箭尾节点的号码j必须大于箭头节点的号码i.虚工作：时间为零的假设工作.用虚箭线表示；特点：不消耗时间和资源.作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系即紧前和紧后工作的关系.双代号网络图中工作间的关系：双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系.1紧前工作：紧排在本工作之前的工作称为本工作的紧前工作.是指某工作从工作面和工作队来看,其紧跟的前一个工作,如楼板工程分三段施工,钢筋2的紧前有钢筋1有工作队和模板2工作面2紧后工作：紧排在本工作之后的工作称为本工作的紧后工作.是指某工作从工作面和工作队来看,紧跟其的后一个工作,如楼板工程分三段施工,钢筋2的紧后有钢筋3有工作队和砼2有工作面3平行工作可与本工作同时进行称为本工作的平行工作.3、线路：在网络图中,由起点节点沿箭线方向经过一系列箭线与节点至终点节点,所形成的路线,称为线路.在一个网络图中,从起点节点到终点节点,一般都存在着许多条线路,下图中有四条线路,每条线路都包含若干项工作,这些工作的持续时间之和就是该线路的时间长度,即线路上总的工作持续时间.1关键线路与非关键线路：在一项计划的所有线路中,持续时间最长的线路,其对整个工程的完工起着决定性作用,称为关键线路,其余线路称为非关键线路.关键线路的持续时间即为该项计划的工期.关键线路宜用粗箭线、双箭线或彩色箭线标注,以突出其在网络计划中的重要位置.2关键工作与非关键工作位于关键线路上的工作称为关键工作,其余工作称为非关键工作.3关键线路与非关键线路相互转化一般来说,一个网络图中至少有一条关键线路.关键线路也不是一成不变的,在一定的条件下,关键线路和非关键线路会相互转化.非关键线路都有若干机动时间即时差,利用非关键工作具有的时差可以科学地、合理地调配资源和进行网络计划优化..关键线路宜用粗箭线、双箭线或彩色箭线标注,以突出其在网络计划中的重要位置.。
