1、继电保护的基本任务是什么答：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于被破坏，保证其它无故障部分迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号，减负荷或跳闸。

2、后备保护的作用是什么何谓近后备保护和远后备保护答：作用：主保护拒动时后备动作切除故障近后备：当本元件的主保护拒动时，由本元件的另一套保护作为后备。

与主保安装在同一地点，只能对主保拒动作后备，断路器拒动不行。

远后备：安装在被保护的上一级，拒动都能做后备。

3、继电保护装置用互感器的二次侧为什么要可靠接地答：防止一次绝缘不好而使其击穿，高电压会直接加到二次设备上而烧毁设备或伤及人员，而电压互感器是测量对地电压，必须接地才能准确测量。

4、电流互感器在运行中产生误差的因素有哪些答：受二次电流（或一次电流）、二次负载、功率因数以及频率的影响5、电力系统短路可能产生什么后果答：①通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏②短路电流通过非故障元件，由于发热和电动力出现，引起其损坏或缩短寿命③电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量④破坏电力系统并列运行的稳定性，引起系统振荡，甚至使整个系统瓦解。

6、对电力系统继电保护的基本要求是什么答：1.选择性 2.速动性 3.灵敏性 4.可靠性7、简述电流速断保护的优缺点。

答：优点：简单可靠，动作迅速；缺点：不能保护本线路全长，保护范围直接受系统运行方式和线路长度的影响8、为什么过电流保护的动作电流要考虑返回系数，而瞬时电流速断保护及限时电流速断保护则不考虑答：过电流保护的动作电流考虑返回系数，是为了使保护在外部故障切除后能可靠地返回，由于过流保护的动作电流较小，其返回电流也较小，在外部故障切除后电流恢复到最大负荷电流时可能大于返回电流而不能返回。

而瞬时电流速断保护在外部故障时根本不会动作，当然就不存在返回问题。

1、继电保护的基本任务是什么？自动迅速有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证故障部分迅速恢复正常运行。

反应电器元件不正常运行状态，并根据运行维护条件而动作于发出信号或跳闸。

2、电力系统对继电保护的四个基本要求是什么？分别对这四个基本要求进行解释？正确理解”四性”的统一性和矛盾性.选择性：电力系统发生故障时，保护装饰仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性：尽可能快地切除故障灵敏性：在规定的保护范围内，对故障情况的反应能力。

满足灵敏性要求的保护装置应在区内故障时，不论短路点的位置与短路的类型如何，都能灵敏的正确的反映出来。

可靠性：保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在其他不改动作的情况下，应可靠不动作，即不发生误动作。

继电保护的科学研究设计制造和运行的绝大部分工作是围绕着如何处理好这四个基本要求之间的辩证统一关系而进行的。

3、继电保护装置的组成包括那几个部分？各部分的功能是什么？测量部分：测量从被保护对象输入的有关电气量进行计算，并与已给定的整定值进行比较，根据比较的结果，给出“是”“非”“大于”“不大于”等于“0”或“1”性质的一组逻辑符号，从而判断保护是否该启动。

逻辑部分：根据测量部分各输出量大小，性质，输出的状态，出现的顺序或其组合，使保护装置按一定的逻辑关系工作，最后确定时候应该使断路器跳闸货发出信号，并将有关命令传给执行部分。

执行部分：根据逻辑部分输出的信号，完成保护装置所担负的任务，如被保护对象故障时，动作与跳闸，不正常运行时，发出信号，正常运行时，不动作等。

4、何谓主保护、后备保护和辅助保护？远后备和近后备保护有何区别？各有何优、缺点？主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护。

后备保护：主保护或断路器拒动时用来切除故障的保护，又分为近后备保护和远后备保护。

电力继电保护试题及答案1、过电流继电器的返回系数（）A、等于0B、小于1C、等于1D、大于1答案： B2、限时电流速断保护的灵敏系数要求（）A、大于2B、大于1.3~1.5C、大于1.2D、大于0.85答案： B3、在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A、90°接线B、 3 0、3 0C、 -3、-3D、 -3 0、3 0答案： D4、正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A、全阻抗继电器B、方向阻抗继电器C、偏移特性阻抗继电器D、上抛圆阻抗继电器答案： B5、在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A、0°接线B、90°接线C、 3 0、3 0D、 A、A+30零序补偿电流的接线方式答案： D6、由于过渡电阻的存在，一般情况下使阻抗继电器的（）A、测量阻抗增大，保护范围减小B、测量阻抗增大，保护范围增大C、测量阻抗减小，保护范围减小D、测量阻抗减小，保护范围增大答案： A7、在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1 的可靠系数，目的是为了保证保护动作的（）A、选择性B、可靠性C、灵敏性D、速动性答案： A8、在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A、选择性B、速动性C、灵敏性D、可靠性答案： C9、距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A、灵敏度高B、灵敏度低C、灵敏度一样D、保护范围小答案： A10、高频阻波器的作用是（）A、限制短路电流B、防止工频电流窜越C、防止高频电流窜越D、补偿接地电流答案： C11、对于 Y， d11 接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器 Y 侧电流互感器变比（）A、等于变压器变比nTB、增大倍C、减少倍D、增大 3 倍答案： B12、发电机横差保护的作用是（）A、保护定子绕组匝间短路B、保护定子绕组相间短路C、保护定子绕组接地短路D、保护转子绕组一点接地故障答案： A13、对于大型发电机，反应转子表层过热的主保护是（）A、低电压起动的过电流保护B、复合电压起动的过电流保护C、负序电流保护D、阻抗保护答案： C14、在双侧电源系统中，采用方向元件是为了提高保护的（）A、方向性B、可靠性C、灵敏性D、选择性答案： D15、反应故障时电流增大而动作的保护称为( ) 。

继电保护习题+答案一、单选题（共100题，每题1分，共100分）1.在保证可款动作的的提下，对于联系不强的220KV电网，重点应防止保护无选择动作；对于联系紧密的 220kV 电网，重点应保证保护动作的（选择性A、可靠性B、灵敏性C、快速性正确答案：B2.在电网正常运行，采用三相星型按线方式的电流保护时，中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案：D3.负荷功率因数低造成的影响是(A、系统电压降低；B、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用；C、系统频率降低；D、无功损耗增大。

正确答案：B4.90° 接线的功率方向继电器，当Im=-Ib时，Um应为（A、ÜcAB、ÜBcC、UABD、ÜAC正确答案：D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(）的后果。

A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案：D6.当系统运行方式变小时，过电流保护和低电压保护的保护范围是（A、电流保护变大，电压保护变大B、电流保护变大，电压保护变小C、电流保护变小，电压保护变大D、电流保护变小，电压保护变小正确答案：C7.在三段式电流保护中各段之间的灵敏度大小的关系为（A、瞬时电流速断最高，限时电流速断最低B、瞬时速断最高，过流保护最低C、限时电流速断最高，瞬时速断最低D、过流保护最高，瞬时速断最低正确答案：D8.当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为（）。

A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案：C9.下列关于电流差动保护说法正确的是（）A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长，具有绝对的可靠性正确答案：C10.电力系统最危险的故障是（）。

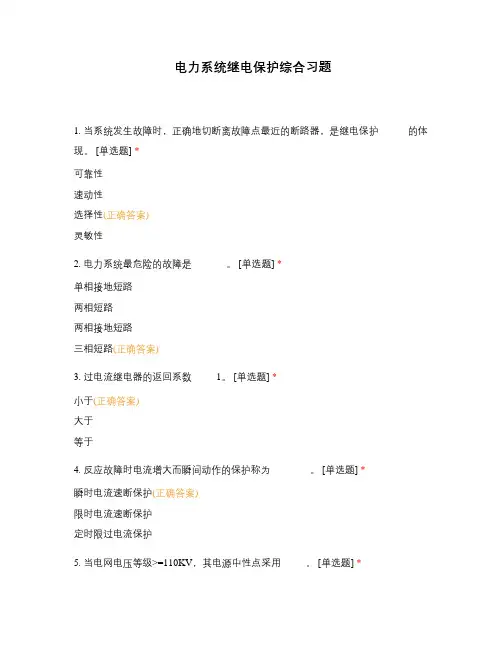

电力系统继电保护综合习题1. 当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护______的体现。

[单选题] *可靠性速动性选择性(正确答案)灵敏性2. 电力系统最危险的故障是_______。

[单选题] *单相接地短路两相短路两相接地短路三相短路(正确答案)3. 过电流继电器的返回系数_____1。

[单选题] *小于(正确答案)大于等于4. 反应故障时电流增大而瞬间动作的保护称为________。

[单选题] *瞬时电流速断保护(正确答案)限时电流速断保护定时限过电流保护5. 当电网电压等级>=110KV，其电源中性点采用_____。

[单选题] *非直接接地运行方式直接接地运行方式(正确答案)6. 判断：瞬时电流速断保护可以保护线路的全长。

[单选题] *正确错误(正确答案)7. 三段式电流保护中，最灵敏的是______。

[单选题] *电流Ⅰ段电流Ⅱ段电流Ⅲ段(正确答案)8.定时限过电流保护的整定原则是_____。

[单选题] *躲过本线路末端可能出现的最大短路电流躲过相邻下一段线路出口处可能出现的最大短路电流躲过线路上可能出现的最大负荷电流(正确答案)9. 单端电气量的主保护由________构成。

[单选题] *电流Ⅰ段和电流Ⅱ段(正确答案)电流Ⅱ段和电流Ⅲ段电流Ⅲ段10. 按阶梯时限保护的原则，越靠近电源端的短路电流越大，动作时间_____。

[单选题] *越短越长(正确答案)11. 判断：瞬时电流速断保护有可能没有保护范围。

[单选题] *正确(正确答案)错误12. 在定时限过电流保护中，若已知某级线路的Ⅲ段延时是0.5秒，则相邻上一级线路的Ⅲ段延时是______。

[单选题] *0.5秒1秒(正确答案)1.5秒13. 判断：电流Ⅲ段即可作为本线路的近后备保护，也可作为下一线路的远后备保护。

[单选题] *正确(正确答案)错误14. 判断：在进行电流保护装置灵敏系数计算时，系统运行方式应取最小运行方式。

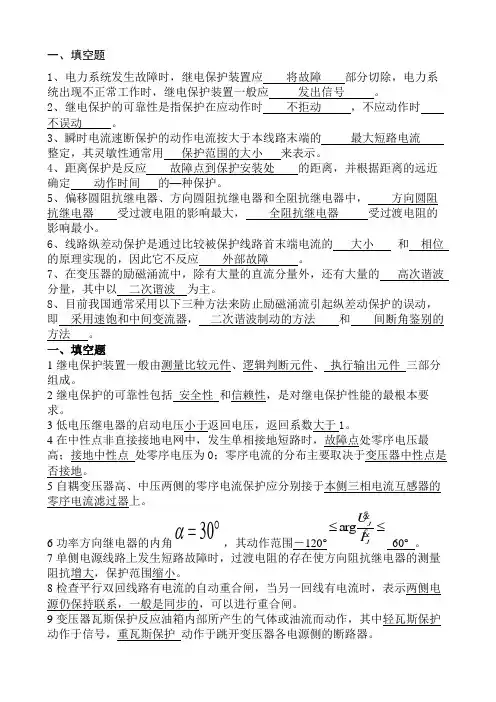

一、填空题1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。

2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。

3、瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用保护范围的大小来表示。

4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大，全阻抗继电器受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的高次谐波分量，其中以二次谐波为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即采用速饱和中间变流器，二次谐波制动的方法和间断角鉴别的方法。

一、填空题1继电保护装置一般由测量比较元件、逻辑判断元件、执行输出元件三部分组成。

2继电保护的可靠性包括安全性和信赖性，是对继电保护性能的最根本要求。

3低电压继电器的启动电压小于返回电压，返回系数大于1。

4在中性点非直接接地电网中，发生单相接地短路时，故障点处零序电压最高；接地中性点处零序电压为0；零序电流的分布主要取决于变压器中性点是否接地。

5自耦变压器高、中压两侧的零序电流保护应分别接于本侧三相电流互感器的零序电流滤过器上。

6功率方向继电器的内角30α=︒，其动作范围－7单侧电源线路上发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗增大，保护范围缩小。

8检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示两侧电源仍保持联系，一般是同步的，可以进行重合闸。

9变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中轻瓦斯保护动作于信号，重瓦斯保护动作于跳开变压器各电源侧的断路器。

10低电压起动过电流保护和复合电压起动过电流保护中，引入低电压起动和复合电压起动元件是为了提高过电流保护的灵敏度，此时过电流保护的定值不需要考虑变压器切除或电动机自启动时可能出现的最大负荷。

绪论 （补充）1. 继电保护的概念：继电保护装置是指装设于整个电力系统的各个元件上，能在指定区域快速准确地对电气元件发生的各种故障或不正常运行状态作出反应，并按规定时限内动作，使断路器跳闸或发出信号的一种反事故自动装置。

2. 继电保护的基本任务和作用：任务：切除故障 ，针对不正常运行状态报警，快速恢复供电 作用：把故障影响限制在最小范围，预防故障的发生。

3. 继电保护的组成：继电保护装置可视为由测量部分、逻辑部分和执行部分组成4. 在电力系统发生短路故障时，电气量相对于正常运行状态要发生很大变化 a. 电流明显增大：在短路点与电源间直接联系的电气元件上的电流会增大b. 电压明显降低：故障相的相电压或相间电压会下降，而且离故障点愈近，下降愈多，甚至降为零c. 电压与电流间的相位角会发生变化d. 测量阻抗会发生变化：测量阻抗为测量点电压与电流相量的比值e. 电气元件流入与流出电流关系发生变化f. 出现负序和零序分量：正常运行时，系统中只存在正序分量，但发生不对称故障时会产生负序和零序分量5. 电磁型电流继电器 原 理： 测量电流大小，反应电流超过整定值而动作的继电器，作为测量或起动元件。

动作条件： 动作电流： 能够满足上式，使继电器动作的最小电流值。

返回条件： 继电器动作后，当IJ 减小时，继电器在弹簧作用下要返回。

为使继电器返回 返回电流： 满足上述条件，使继电器返回原位 的最大电流值。

返回系数：返回电流与起动电流的比值。

返回系数越大，则保护装置的灵敏度越高，但过大的返回系数会使继电器触点闭合不够可靠。

6. 电流互感器作用：电流互感器（TA ）就是把大电流按比例降到可以用仪表直接测量的数值，以便用仪表直接测量，并作为各种继电保护的信号源。

一次大电流变换为二次小电流（额定值为5A 或1A)；隔离作用。

（一次绕组和高压回路串联，应特别注意防止二次绕组开路，TA 二次回路必须有一点直接接地，但仅一点接地。

电力系统继电保护复习题（带答案）一、名词解释。

1.P2异常运行状态：电力系统的正常工作遭到破坏但还未形成故障，可继续运行一段时间的这种情况，称为异常运行状态。

2.P2事故：事故是指出现人员伤亡、设备损坏、电能质量下降到不能允许的程度、对用户少供电或停止供电的这些情况。

3.P4主保护：主保护是指当被保护设备故障时，用于快速切除故障的保护。

4. P13电流互感器上标有“5P10”，它表示什么意思？答：5P10：表示电流互感器的复合误差为5%，准确限值系数为10,。

5.P35无时限电流速断保护：对于反应电流的增大而瞬时动作的保护，称为无时限电流速断保护。

6. P36最大运行方式：当等值系统采用某种运行方式，使得发生故障时通过该保护装置的短路电流为最大，此时的运行方式称为系统最大运行方式。

7.P36 最小运行方式：当等值系统采用某种运行方式，使得发生故障时通过该保护装置的短路电流为最小，此时的运行方式称为系统最效运行方式。

8.P39限时速断保护：当被保护线路末端附近短路时，可增加一套带时限的电流速断保护，用以切除无时限电流速断保护范围以外的短路故障，并作为无时限电流速断保护的后备保护，这种带时限的电流速断保护称为限时电流速断保护。

9.P429阶梯时限特性：各保护的动作时限是距电源越远动作时限越小，越靠近电源动作时限越长，好像一个阶梯，故称为阶梯时限特性。

10.P61功率方向继电器的接线方式：功率方向继电器的接线方式是指它与电流互感器及电压互感器的二次绕组之间的连接方式，即Im和Um应该采用什么电流和电压的问题。

11.P88单相式阻抗继电器：单相式阻抗继电器是指只输入一个电压Um（相电压或相间电压）、一个电流Im（相电流或电流差）的阻抗继电器。

12.P94阻抗继电器的接线方式：阻抗继电器的接线方式是指阻抗继电器接入电网电压和电流的方式。

13.P127比率制动特性：比率制动特性是指差动元件动作电流随外部短路电流的增大而自动增大，而且动作电流的增大比最大不平衡电流的增大还要快。

继电保护工习题库(含参考答案)1、接地阻抗继电器接线方式输入电压Uk、输入电流Ik分别是OOA、Upp,Ip+3k1oB、Up,Ip+3k1oC、Upp,IppD、Up,Ip答案：B2、在三相对称故障时，电流互感器的二次计算负载，三角形接线比星形接线的大0。

A、4倍B、J3倍C、3倍D、2倍答案：C3、交流放大电路的输出端接有负载电阻R1时，在相同的输入电压作用下,输出电压的幅值比不接负载电阻R1时将OoA、不定B、不变C、减小D、增大答案：C4、变压器中性点间隙接地保护是由O构成的。

A、怎样组合都正确B、独的零序电流继电器或零序电压继电器C、零序电流继电器与零序电压继电器串联D、零序电流继电器与零序电压继电器并联答案：D5、电抗变压器在空载情况下，二次电压与一次电流的相位关系是()。

A、二次电压与一次电流的相位不能确定B、二次电压与一次电流接近0°C、二次电压滞后一次电流接近90°D、二次电压超前一次电流接近90°答案：D6、高压开关控制回路中防跳继电器的动作电流应小于开关跳闸电流的O,线圈压降应小于10%额定电压。

B、1/4C、1/3D、1/5答案：A7、电流互感器的误差包括比差和角差，分别不允许超过（）和（）。

A、5%、7°B、5%、7°C、10%、7°D、10%、5°答案：C8、我国电力系统中性点接地方式有三种，分别是0。

A、不接地方式、经消弧线圈接地方式和经大电抗器接地方式B、直接接地方式、经大电抗器接地方式和不接地方式C、直接接地方式、经消弧线圈接地方式和不接地方式D、直接接地方式、经消弧线圈接地方式和经大电抗器接地方式答案：C9、高压输电线路的故障，绝大部分是OOA、两相接地短路B、单相接地短路C、两相相间短路D、三相短路答案：B10、对称三相电源三角形连接时，线电流是（）。

A、J3倍的相电流B、3倍的相电流C、相电流I）、2倍的相电流答案：A11、中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时补偿方式为（）OA、全补偿方式B、欠补偿方式C、不能确定I）、过补偿方式12、关于等效变换说法正确的是()。

二填空（每题1分，共10分）1在一个数据采集系统中，如果被采样信号中所含最高频率成分的频率为fmax ，为防止造成频率混叠，则采样频率fs 应满足（fs 〉2 fmax ）。

2断路器最低跳、合闸电压不低于（30）%额定电压，但不大于（65）%额定电压。

3进行新安装装置的验收试验时，须在保护屏的端子排处将所有外部引人的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连在一起，用（1000）伏绝缘电阻表测量各回路对地及各回路相互间的绝缘电阻，其阻值均应大于（10M）Ω4WXH-803A微机线路保护的零序电流启动元件主要用于在高阻接地故障情况下保护可靠启动，作为辅助启动元件，元件本身带（30）毫秒延时。

5如图电流系统，已知线路MN的阻抗为10欧姆，线路NP的阻抗为20欧姆；当P点三相短路时，电源A提供的短路电流为100A，电源B提供的短路电流为150A，此时M点保护安装处的测量阻抗为（60欧姆）。

6变压器比率制动差动保护的简易整定法的制动特性曲线由下述三个定值决定：（1）（比率制动系数）；（2）拐点电流；（3）最小动作电流。

其中比率制动系数的确定的公式为：（Kb=Krel*(k1f1+ΔU+Δf)）7为防止变压器、发电机后备阻抗保护电压断线误动应采取的措施：装设（电压断线闭锁）装置、装设（电流突变量元件或负序电流突变量元件）作为启动元件。

8在Y/Δ-11接线变压器的Δ侧发生两相短路时，设短路电流为Ik，那么在Y侧中的滞后相电流为（2Ik/√3）。

9二次回路干扰的种类有：（1）50HZ干扰；（2）（高频干扰）；（3）雷电引起的干扰；（4）（控制回路产生的干扰）；（5）高频辐射干扰。

光纤通信是以光波为载体，以光导纤维作为传输媒体，将信号从一处传输到另一处的一种通信手段。

光纤通信系统分类，按传输模式分为（单模）和（多模）。

三、填空题（每题1分，共10分）1. 某收发信机收信灵敏启动电平为＋4dBm，为了保证15 dB的高频通道裕度，当收到对侧电平为20 dBv时，装置应投入dB衰耗。

第三章 电网的距离保护 第一节距离保护的作用原理一﹑基本概念电流保护的优点：简单﹑可靠﹑经济。

缺点：选择性﹑灵敏性﹑快速性很难满足要求（尤其35kv 以上的系统）。

距离保护的性能比电流保护更加完善。

Z dU d....1fe f dd d ld I U Z I U Z Z =<==，反映故障点到保护安装处的距离——距离保护，它基本上不说系统的运行方式的影响。

二﹑距离保护的时限特性距离保护分为三段式： I 段：AB Idz Z Z )85.0~8.0(1=，瞬时动作 主保护 II 段：)(21Idz AB IIK IIdz Z Z K Z +=，t=0.5’’III 段：躲最小负荷阻抗，阶梯时限特性。

————后备保护第二节 阻抗继电器阻抗继电器按构成分为两种：单相式和多相式单相式阻抗继电器：指加入继电器的只有一个电压U J （相电压或线电压）和一个电流I J （相电流或两相电流之差）的阻抗继电器。

JJ J I U Z ..=——测量阻抗Z J =R+jX 可以在复平面上分析其动作特性它只能反映一定相别的故障，故需多个继电器反映不同相别故障。

多相补偿式阻抗继电器：加入的是几个相的补偿后的电压。

它能反映多相故障，但不能利用测量阻抗的概念来分析它的特性。

本节只讨论单相式阻抗继电器。

一﹑阻抗继电器的动作特性PTld PT l lPT JJ J n n Z n n I U n I n U I U Z ⨯=⨯===1.1.1.1...BC 线路距离I 段内发生单相接地故障，Z d 在图中阴影内。

由于1）线路参数是分布的， Ψd 有差异2)CT,PT 有误差 3）故障点过渡电阻 4）分布电容等 所以Z d 会超越阴影区。

因此为了尽量简化继电器接线，且便于制造和调试，把继电器的动作特性扩大为一个圆，见图。

圆1：以od 为半径——全阻抗继电器（反方向故障时，会误动，没有方向性） 圆2：以od 为直径——方向阻抗继电器（本身具有方向性） 圆3：偏移特性继电器另外，还有椭圆形，橄榄形，苹果形，四边形等二﹑利用复数平面分析阻抗继电器它的实现原理：幅值比较原理 B A U U ..≥J相位比较原理 90arg 90..≤≤-DC U U（一） 全阻抗继电器 特点），以Z zd 为半径的圆。

电力系统继电保护总复习题、单选题A ．故障B ．完好状态C ．正常运行状态D ．异常运行状态4、二次系统中，由信号发送机构、接收显示元件及其回路接线构成，实现准确、及时显示 一次系统和设备的工作状态的系统称为（ A ）。

A ．信号系统 B ．操作电源系统 C ．测量及监测系统 D ．控制系统5、对继电保护的基本要求是： （ C ） 四性。

A.快速性、选择性、灵敏性、预防性B ．安全性、选择性、灵敏性、可靠性 C. 可靠性、选择性、灵敏性、快速性 D ．原则性、选择性、灵敏性、可靠性6、电力系统在运行中发生各种类型短路故障，将伴随着很大的短路电流和（ A ）。

A ．电压降低B ．电压升高C ．电压逐渐升高7、无限大容量系统的特征为（ C ）。

A ．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作 要求B ．当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作 要求C ．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变D ．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求8、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（ A ）。

A ．中性点直接接地B ．中性点经电阻接地1、系统发生故障时继电保护装置的任务是A. 切除故障元件B. 减负荷 2、继电保护后备保护逐级配合是指（ DA.时间配合 B.C. 时间或灵敏度配合D.3、继电保护反映电力系统元件和电气设备的 自动发出信号、减负荷或延时跳闸。

（ A ）C. 动作于信号D. 通知调度）。

灵敏度配合 时间和灵敏度均配合（ D ），根据运行维护条件和设备的承受能力，C ．中性点经电抗接地D ．中性点经消弧线圈接地9、发电厂、变电站的电气系统，按其作用分为一次系统和（ C ）。

A ．模拟系统 B ．数字系统 C ．二次系统D．变换系统10、电力系统发生相间短路时的主要特征是（ A ）。

1、 电力系统的运行状态按运行条件的不同可分为 正常 工作状态、 不正常 工作状态、 故障 状态三种。

2、 对继电保护的基本要求是要有严格的 选择性 ，较高的 灵敏度 ，要求的 速动性 ，必保的 可靠性 四个基本要求。

3、 在反时限特性的电流保护中，流过保护的短路电流越大，保护的动作时限越 短 ；流过保护的短路电流越小，保护的动作时限越 长 。

4、 电力系统发生振荡时，两侧电压的夹角在 0°—360° 之间作周期性变化5、 继电保护装置保护范围划分的基本原则是任一个元件的故障都能可靠地被切除并且造成的停电范围 最小 或对系统正常运行的影响 最小 。

6、 在我国运行的电网中 110KV 及以上电压等级的 电网主要承担输电任务， 110KV 以下电压等级的电网主要承担供、配电任务。

7、 在中性点直接接地电网中，发生单相接地短路时 故障点 处零序电压最高； 中性点接地 处零序电压为零；零序电流的分布主要取决于 输电线路的零序阻抗和中性点接地变压器的零序阻抗 。

8、 检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示 可以进行重合闸。

9、 为克服“死区”，功率方向元件采用 90° 接线方式，该接线方式采用的是 故障相 的电流， 非故障相 的线电压。

10、 当系统发生故在输电线路纵联保护中，常用的通道有导引线 通道、电力线载波 通道、微波 通道、 光纤 通道四种。

11、 继电保护装置一般由 测量比较元件 、 逻辑判断元件 、和 执行输出元件 组成。

12、 中性点不接地电网单相接地短路时，故障线路保护安装处通过的零序电流为该电网所有 非故障元件 的零序电容电流之和，其电容性无功功率的方向为线路流向母线；非故障线路中的零序电流为线路本身的电容电流，电容性无功功率的方向为母线流向线路13、 在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于 Z 21处 处。
