含氟聚醚醚酮改性环氧树脂形状记忆性质的动态热力学机理研究

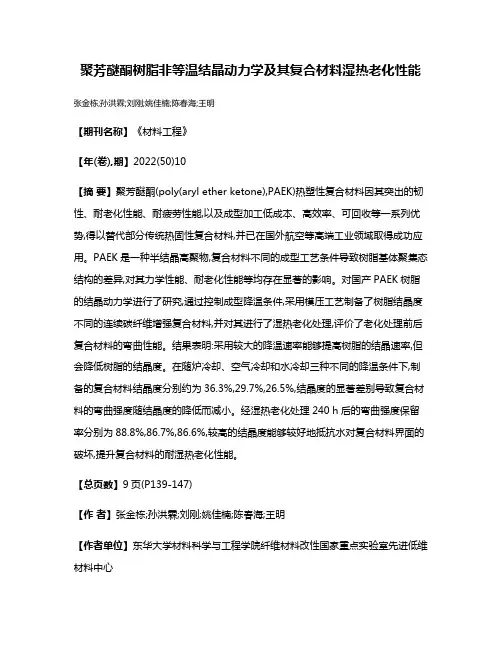

聚芳醚酮树脂非等温结晶动力学及其复合材料湿热老化性能张金栋;孙洪霖;刘刚;姚佳楠;陈春海;王明【期刊名称】《材料工程》【年(卷),期】2022(50)10【摘要】聚芳醚酮(poly(aryl ether ketone),PAEK)热塑性复合材料因其突出的韧性、耐老化性能、耐疲劳性能,以及成型加工低成本、高效率、可回收等一系列优势,得以替代部分传统热固性复合材料,并已在国外航空等高端工业领域取得成功应用。

PAEK是一种半结晶高聚物,复合材料不同的成型工艺条件导致树脂基体聚集态结构的差异,对其力学性能、耐老化性能等均存在显著的影响。

对国产PAEK树脂的结晶动力学进行了研究,通过控制成型降温条件,采用模压工艺制备了树脂结晶度不同的连续碳纤维增强复合材料,并对其进行了湿热老化处理,评价了老化处理前后复合材料的弯曲性能。

结果表明:采用较大的降温速率能够提高树脂的结晶速率,但会降低树脂的结晶度。

在随炉冷却、空气冷却和水冷却三种不同的降温条件下,制备的复合材料结晶度分别约为36.3%,29.7%,26.5%,结晶度的显著差别导致复合材料的弯曲强度随结晶度的降低而减小。

经湿热老化处理240 h后的弯曲强度保留率分别为88.8%,86.7%,86.6%,较高的结晶度能够较好地抵抗水对复合材料界面的破坏,提升复合材料的耐湿热老化性能。

【总页数】9页(P139-147)【作者】张金栋;孙洪霖;刘刚;姚佳楠;陈春海;王明【作者单位】东华大学材料科学与工程学院纤维材料改性国家重点实验室先进低维材料中心【正文语种】中文【中图分类】TB332【相关文献】1.聚苯硫醚/纳米二氧化硅复合材料的非等温结晶动力学及动态力学性能2.聚苯硫醚/玻璃微珠复合材料体系的相容性及非等温结晶动力学研究3.热致液晶聚芳酯/聚醚醚酮复合纤维非等温结晶动力学研究4.超支化聚苯硫醚/聚苯硫醚共混纤维非等温结晶动力学及热性能研究5.非等温差示扫描量热法研究杂萘联苯聚芳醚酮改性环氧树脂体系的固化动力学因版权原因，仅展示原文概要，查看原文内容请购买。

基于ThermaKin模型的环氧树脂热解反应动力学与热力学研究陈湛文;丁雁;王鑫杨;龚俊辉;胡红云;方庆艳【期刊名称】《安全与环境工程》【年(卷),期】2024(31)1【摘要】为评估环氧树脂涂层材料的火灾危险性,提出了一种借助ThermaKin模型解析腰果酚改性胺固化的环氧树脂(EP-PAA)材料热解特性的方法。

该方法通过对热重分析(TGA)试验结果进行数值反演,获取EP-PAA材料的热解反应动力学参量,并通过对差示扫描量热分析(DSC)试验结果进行数值反演,求取EP-PAA材料的固相反应物与生成物的比热容及热解反应热,建立完整的热解反应模型。

结果表明:EP-PAA材料的热失重主要集中于550~800K温度区间,且其质量损失速率峰呈双峰分布;通过由两步连续一级反应(均为吸热反应)组成的热解反应模型实现了对TGA和DSC试验结果的准确预测;不同升温速率条件下该热解反应模型的残碳值和质量损失速率峰值预测结果与TGA试验结果的误差分别小于5%和8%,该研究结果进一步验证了本模型的可靠性和准确性。

【总页数】10页(P34-43)【作者】陈湛文;丁雁;王鑫杨;龚俊辉;胡红云;方庆艳【作者单位】中国地质大学(武汉)工程学院;南京工业大学安全科学与工程学院;华中科技大学煤燃烧国家重点实验室【正文语种】中文【中图分类】X932【相关文献】1.2-叠氮-1,3,5-三硝基苯热解反应的机理及其热力学和动力学理论研究2.碳前驱体CH3ArCH2NH2热解反应的热力学和动力学DFT研究3.油茶壳热解反应动力学和热力学研究4.一种碳前驱物热解反应的热力学和动力学研究5.沼渣热解动力学、热力学分析及热解产物特性研究因版权原因，仅展示原文概要，查看原文内容请购买。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610351501.3(22)申请日 2016.05.25(71)申请人 湖南晟通纳米新材料有限公司地址 410200 湖南省长沙市望城区金星路109号(72)发明人 王芳　董其宝　(51)Int.Cl.C08G 81/00(2006.01)C09D 187/00(2006.01)C09D 5/16(2006.01)(54)发明名称全氟聚醚改性的环氧树脂及其制备方法(57)摘要本发明提供了一种全氟聚醚改性的环氧树脂，是在环氧树脂的主链上引入全氟聚醚侧链，不仅能大幅提升环氧树脂的疏水疏油性、耐污性，而且解决了氟烷基改性带来的氟化合物污染问题。

且全氟聚醚中含有大量的醚键，具有良好柔韧性，并与其他组分具有一定的相容性，解决了氟烷基改性引起的柔性下降等问题。

其中，n＝1-9；R为脂肪族或芳香族的二价基团，包含不少于六个碳的脂肪族基团、芳香族基团；PFPE为全氟聚醚链段。

本发明还提供了其制备方法，在氮气或其它惰性气体保护下，在带有冷凝回流装置的反应釜内投入全氟聚醚醇、溶剂和二异氰酸酯，反应后加入催化剂，保温1-2小时；冷却至35℃下加入环氧树脂，然后升温，反应后减压抽掉溶剂，冷却至35℃下出料。

权利要求书2页 说明书3页CN 105968368 A 2016.09.28C N 105968368A1.一种全氟聚醚改性的环氧树脂，其特征在于，结构如下式所示：其中，n＝1-9；R为脂肪族或芳香族的二价基团，包含不少于六个碳的脂肪族基团、芳香族基团；PFPE为全氟聚醚链段，链段中含有—CF2CF2O—、—CF2CF(CF3)O—、—CF2O—、—CF (CF3)O—、—CF2CF2CF2O—、—C(CF3)2O—中的一种或几种重复单元，分子量为300-8000。

2.根据权利要求1所述全氟聚醚改性的环氧树脂，其特征在于，所述全氟聚醚改性的环氧树脂是由环氧树脂与异氰酸酯、全氟聚醚醇在催化剂作用下反应生成；所述的环氧树脂中的羟基、异氰酸酯中的异氰酸根、全氟聚醚醇中的羟基三者的比例满足1：0.3-0.5：0.15-0.25。

有机氟改性环氧树脂的研究进展闫振龙;刘伟区;赵苑;高楠;陈海生【摘要】Epoxy resin modified by fluorine was an effective method to improve the comprehensive properties.Fluorinated epoxy resin have been become the important object of research.A review was given on the research progress in the surface properties,thermal properties,dielectric properties,tribological properties,flame retardant properties of epoxy resin modified by fluorine.The development trend of the epoxy resin modified by fluorine was also presented.%利用有机氟改性环氧树脂是提高环氧树脂综合性能的有效途径。

目前含氟环氧树脂已经成为学者研究的重点。

文章扼要综述了有机氟对改善环氧树脂的表面性能、耐热性能、介电性能、耐摩擦性能及阻燃性能的最新研究进展。

展望了有机氟改性环氧树脂的发展趋势。

【期刊名称】《广州化学》【年(卷),期】2012(037)001【总页数】8页(P42-49)【关键词】有机氟;含氟环氧树脂;疏水性能;耐热性能;改性【作者】闫振龙;刘伟区;赵苑;高楠;陈海生【作者单位】中国科学院广州化学研究所,广东广州510650／中国科学院研究生院,北京100049;中国科学院广州化学研究所,广东广州510650;中国科学院广州化学研究所,广东广州510650／中国科学院研究生院,北京100049;中国科学院广州化学研究所,广东广州510650／中国科学院研究生院,北京100049;中国科学院广州化学研究所,广东广州510650【正文语种】中文【中图分类】TQ323.5环氧树脂具有优异的物理机械性能、粘结性能、耐磨性能、高化学稳定性、耐高温性能、电绝缘性能以及收缩率低、易加工成型和成本低廉等优点，在胶黏剂、机械、建筑、电子仪表、涂料、航天航空、电子电气绝缘材料及先进复合材料等领域得到广泛应用。

氢化环氧树脂体系形状记忆效应的研究魏堃;唐玉生;朱光明;李喜民;门倩妮;师瑞峰【摘要】将顺丁烯二酸酐(MA)与不同比例的氢化环氧树脂、聚丙二醇二缩水甘油醚(PPGDGE)共混,经完全固化制备出一种新型的形状记忆氢化环氧树脂体系.利用DMA,DSC、弯曲测试和U型形状记忆测试系统研究了该固化体系的动态力学性能、力学性能和形状记忆性能,结果表明:该固化体系交联点之间存在较长的柔性链段,导致部分结晶现象的出现;固化体系的玻璃化转变温度(Tg)最高达124℃,并且Tg随PPGDGE含量的增加而线性降低;该形状记忆氢化环氧固化体系具有优良的形状记忆性能,经过5次形状记忆测试,变形的试样均能在数分钟内完全恢复到变形前的状态,形变恢复率达100％.%A novel shape memory hydro-epoxy resin system was prepared by hydro-epoxy, poly ( propylene glycol) diglycidyl ether( PPGDGE) and maleic anhydride ( M A). DSC, DM A, bend test and U type shape memory test were used to systematically investigate the thermo-mechanical, mechanical and shape memory properties of these materials. These results indicate that the segment crystallization might occur, due to the existence of long flexible segments between the crosslink points in the hydro-epoxy network. The glass transition temperature ( Tf) of polymer decreases linearly with increasing of PPGDGE content, the highest Tg can reach to 124℃. The novel shape memory hydro-epoxy resin has good shape memory performance. The recovery time doesn't change dramatically in five cycles, full recovery can be observed only in several minutes, the shape recovery ratio (Rr) is almost 100%.【期刊名称】《航空材料学报》【年(卷),期】2012(032)003【总页数】6页(P57-62)【关键词】氢化环氧;形状记忆;玻璃化转变温度;结晶【作者】魏堃;唐玉生;朱光明;李喜民;门倩妮;师瑞峰【作者单位】西北工业大学理学院应用化学系,西安710129;西北工业大学理学院应用化学系,西安710129;西北工业大学理学院应用化学系,西安710129;中国航空工业集团公司第一飞机设计研究院,西安710089;西北工业大学理学院应用化学系,西安710129;西北工业大学理学院应用化学系,西安710129【正文语种】中文【中图分类】TB381形状记忆聚合物（SMP）是一种新型的功能高分子材料，对这种材料进行变形，形变可以保持，在外界刺激（光、电、热、磁、溶液等［1～7］）的情况下，它又能够恢复到变形前的状态。

含氟聚醚醚酮酮的制备及其性能张培;赵芸;周明吉;张林雅;矫庆泽【期刊名称】《应用化学》【年(卷),期】2011(028)002【摘要】以邻氟对苯二酚和4,4'-二氟三苯二甲酮为原料通过亲核缩聚反应,合成含氟聚醚醚酮酮(FPEEKK)材料.用FTIR、1H NMR和WAXD进行;;了结构表征,用DSC、TGA测试了热性能,并研究了聚合物的溶解性、吸水性、介电性能及光学性能.结果表明,含氟聚醚醚酮酮具有较好的热性能(N2气气氛中,5%热分解温度为505℃);能溶于氯仿、四氢呋哺和N,N-二甲基甲酰胺等有机溶剂;具有较低的吸水率(0.24%)和介电常数(ε＝3.0);在近红外区1300和1550 nm处吸收非常弱.【总页数】5页(P159-163)【作者】张培;赵芸;周明吉;张林雅;矫庆泽【作者单位】北京理工大学化工与环境学院,北京,100081;北京理工大学化工与环境学院,北京,100081;北京理工大学化工与环境学院,北京,100081;北京理工大学化工与环境学院,北京,100081;北京理工大学化工与环境学院,北京,100081【正文语种】中文【中图分类】O631【相关文献】1.含联苯结构聚醚醚酮酮共聚物和共混物的制备及性能研究 [J], 那辉2.连续碳纤维增强聚醚醚酮复合材料的制备及力学性能 [J], 孙洪霖;姚佳楠;张金栋;顾洋洋;王文才;刘刚3.3D打印技术制备骨科植入材料聚醚醚酮的力学性能研究及氨基改性对材料成骨性能的影响 [J], 赵丙辉;李沅;李文娇4.含氟聚醚醚酮增韧环氧树脂相形貌与性能研究 [J], 张明;罗业;党国栋;李岩;陈春海;安学锋;益小苏5.聚醚醚酮/含萘聚芳醚酮改性碳纳米管复合材料的制备及性能 [J], 林里;陈峥;商赢双;王兆阳;高雁伟;姜振华;张海博因版权原因，仅展示原文概要，查看原文内容请购买。

改性聚醚醚酮增韧环氧树脂的研究的开题报告
一、研究背景
随着工业化的快速发展，高分子材料及其表面涂层等应用也越来越广泛，在吸音、隔热、绝缘等诸多领域都有着广泛的应用。

随着科学技术的进步和工业需求的不断增加，研究高性能、高强度的材料已经成为众多研究者的重点研究方向。

改性聚醚醚酮增韧环氧树脂是一种具有优良综合性能
的高性能材料，具有良好的耐热性、耐化学性、抗冲击性能等特点，在航空、汽车、
船舶、电子、建筑等领域有着广泛的应用前景。

二、研究内容
本研究旨在通过改性聚醚醚酮增韧环氧树脂的制备、表征，探索其在高温、高速等恶劣环境下的性能表现，并致力于通过改变其配方和制备工艺，提高其综合性能，
为其广泛应用提供基础保障。

三、研究方法
1.合成改性聚醚醚酮树脂
参照文献，通过该方法合成改性聚醚醚酮树脂。

2.优化配比和制备工艺
在此基础上，通过改变树脂材料的组成比例，优化反应条件及制备工艺，以探究改进方案的可行性。

3.性能表征
对合成的改性聚醚醚酮树脂的结构特性、力学性能、耐热性能、耐化学性能等进行表征，并与原材料进行对比。

四、研究意义
改性聚醚醚酮增韧环氧树脂具有广泛的应用前景，其性能的改进和完善对于其在众多领域的应用都有着重要的意义。

通过本研究的开展，不仅可以深入了解改性聚醚
醚酮环氧树脂的物理、化学性质，更能够加强我国高性能材料研究的能力。

程序控温动态分析对聚醚醚酮结构特征的研究──（Ⅰ）探针
分子苯对聚醚醚酮结构的研究
何静;张保国;周昌守;孙鹏;段雪;郑星
【期刊名称】《北京化工大学学报：自然科学版》
【年(卷),期】1995(22)3
【摘要】采用程序控温动态分析方法，并辅之以红外分析手段，探讨了不同合成工艺所得聚醚醚酮样品的结构特征．考察了探针分子苯在不同样品上的程序升温解吸（ＴＰＤ）行为，并与红外分析结果相比较，结果发现：对于不同合成工艺所得的ＰＥＥＫ样品，虽然其红外谱图极为相似．但在分子结构方面仍有一定差异；利用程序控温动态分析方法，可针对这一差异给出有意义的信息，而这些具有理论和实用价值的信息是红外分析方法无法或很难得到的．
【总页数】6页(P65-70)
【关键词】聚醚醚酮;探针;合成工艺;结构;温度控制;程序
【作者】何静;张保国;周昌守;孙鹏;段雪;郑星
【作者单位】北京化工大学应用化学系,东工KOSEN株式会社北京代表处
【正文语种】中文
【中图分类】TQ326.5
【相关文献】
1.氰基聚醚醚酮树脂的分子结构与性能研究 [J], 胡林清;田雨涵;郑晓翼;何长昭;钟家春;蒲泽军
2.程序控温动态分析对聚醚醚酮结构特征的研究 [J], 何静;李峰
3.程序控温动态分析法对聚醚醚酮热稳定性的研究 [J], 何静;段雪
4.程序控温动态分析对聚醚醚酮结构特征的研究：Ⅰ探针… [J], 何静;郑星
5.程序控温动态分析对聚醚醚酮结构特征的研究（Ⅱ）探针分子四氢呋喃对PEEK 结构的研究 [J], 何静;李峰;段雪;王作新
因版权原因，仅展示原文概要，查看原文内容请购买。
