下载文档原格式
聚氨酯对环氧树脂增韧性能研究张萌;葛雪松;吴琳;李刚;于奕峰;姜义军;陈爱兵【摘要】利用甲苯二异氰酸酯(TDI)和聚丙二醇(PPG)合成不同结构的端—NCO聚氨酯(PU)预聚体,然后由聚氨酯预聚体与环氧树脂进行接枝反应,制备聚氨酯改性环氧树脂.研究了聚氨酯预聚体结构和用量对改性环氧树脂力学性能的影响规律.结果表明,当聚醚多元醇选用PPG1000,且TDI:PPG=2:1时,制得的聚氨酯预聚体对环氧树脂的增韧效果最好,当ω(PU预聚体)=10％时,改性环氧树脂的应变和拉伸强度分别达到84.7％和27.1 MPa,是改性前的30.47倍和3.04倍.通过扫描电镜对聚氨酯的增韧机理进行了研究,发现改性前环氧树脂为脆性断裂,聚氨酯改性后的环氧树脂断裂时银纹明显增多,为韧性断裂.【期刊名称】《应用化工》【年(卷),期】2018(047)009【总页数】4页(P1850-1853)【关键词】环氧树脂;聚氨酯;接枝改性【作者】张萌;葛雪松;吴琳;李刚;于奕峰;姜义军;陈爱兵【作者单位】河北科技大学化学与制药工程学院,河北石家庄 050018;中国科学院青岛生物能源与过程研究所,山东青岛 266100;青岛职业技术学院生物与化工学院,山东青岛 266100;河北科技大学化学与制药工程学院,河北石家庄 050018;河北科技大学化学与制药工程学院,河北石家庄 050018;中国科学院青岛生物能源与过程研究所,山东青岛 266100;河北科技大学化学与制药工程学院,河北石家庄050018【正文语种】中文【中图分类】TQ323.5;TQ433.4+3环氧树脂(EP)具备良好的物理粘接性、化学稳定性、介电性等特点，在建筑、航空航天以及集成电路等领域[1-5]得到广泛的应用。
但EP固化后质脆、抗冲击性能差，限制了其广阔的发展。
近年来研究较多的EP增韧剂有橡胶弹性体、刚性粒子、热塑性树脂、液晶聚合物、超支化聚合物等[6-10]，其中聚氨酯凭借其丰富的柔性链段和较高的相容性得到研究者们的广泛关注[11-15]。
1前言环氧树脂是一种热固性树脂，因其有优异的粘结性、机械强度、电绝缘性及良好的工艺性等特性，而广泛应用于胶粘剂、涂料、复合材料基体等方面，但其质脆、耐热性、抗冲击韧性差等缺点限制了其更大的用。
因此对它进行改性是一个非常活跃的研究领域。
其中改善环氧树脂的韧性、强度和耐热性是环氧树脂材料改性的重要方向。
通常的增韧环氧树脂的改性方法都是以降低环氧树脂的刚性和耐热性为代价的。
互穿聚合物网络技术(IPN)自问世以来，因IPN的协同效应可使聚合物的冲击强度、模量、断裂伸长、硬度和耐热性等同时比每一组分的高而引起广泛重视。
聚氨酯(PU)改性环氧树脂互穿聚合物网络体系能同时具有耐高低温、高强度、高韧性等特点，具有广阔的应用前景。
因此，开展环氧树脂的聚氨酯(PU)改性研究工作，能够为PU改性环氧树脂互穿聚合物网络体系的设计获得理论依据具有很重要的意义。
固化工艺会对环氧树脂固化物的性能产生重要影响。
PU改性环氧树脂固化反应的研究对材料性能的提高与固化工艺的设计十分关键，而相关的PU改性环氧树脂固化反应研究的文献报道甚少。
为此，本研究选用聚乙二元醇(PEG)和甲苯二异氰酸酯(TDI)作为原料，合成端异氰酸酯基聚氨酯预聚体；采用该预聚体、固化剂（N，N-二甲基苄胺）对环氧树脂体系进行改性，并通过时差扫描量热法（DSC）分析，探讨聚氨酯改性环氧树脂体系的固化反应。
1.1 环氧树脂的定义及发展简史1.1.1 定义环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固性产物的高分子低聚物（Oligomer）。
但聚合度为零时，称之为环氧化合物，简称环氧化物（Epoxide）。
这些低相对分子量树脂虽不完全满足严格的定义但因为具有环氧树脂的基本属性在称呼时也不加区别的统称为环氧树脂。
环氧树脂是一种从液态到黏稠态、固态多种形态的物质。
它几乎没有单独的使用价值，只有和固化剂反应生成三维网状结构的不溶不熔聚合物才有使用价值，因此环氧树脂属于热固性树脂，属于网络聚合物范畴。
聚氨酯改性环氧树脂胶黏剂的研究一. 选题的目的及意义：聚氨酯（PU）是一类常用的高分子材料，以甲苯-2,4-二异氰酸酯（TDI）和二醇类为原料合成，结构中既有柔性的C-C链和C-O-C链，又有活性的酰胺基团，与环氧树脂相容性好。
改性后的环氧树脂（EP）强度和韧度都得到提高，特别适用于环氧浇注、环氧涂料等方面，具有良好的应用前景。
二. 选题的国内外研究概况和趋势（设计只介绍相应产品的用途、作品的应用等）胶黏剂的一类古老而又年轻的材料，早在数千年前，人类的祖先就已经开始使用胶黏剂。
到上个世纪初，合成酚醛树脂的发明，开创了胶黏剂的现代发展史。
胶黏剂是具有良好粘结性能的物质，特别是合成胶黏剂强度高，对材质不同的重金属与非金属之间均可实现有效粘结，并且已经在越来越多的领域代替了机械粘结，从而为各行业简化工艺、节约能源、降低成本，提高经济效益提供了有效途径。
全球胶黏剂、密封剂和表面处理剂市场总规模约500亿欧元（680亿美元），其中工业胶黏剂市场占44%的份额。
上世纪90年代，我国胶黏剂进入了一个高速发展的新阶段。
本世纪前8年，随着我国改革开放的不断深入，胶黏剂工业整个发展势态越来越好。
据中国胶黏剂工业协会统计，2004年、2005年和2006年我国胶黏剂产量分别为22.7万吨、251.7万吨和280.2万吨，年均增长率分别外14.32%、10.44%和11.32%，2007年和2008年产量为313.5万吨和344.8万吨，产量不断增加应用领域不断扩展。
去年下半年，由于遭受美国、系，西欧和世界金融危机的影响，今年一季度开始，我国合成材料工业及其胶黏剂工业也受到一定影响。
据预测今年胶黏剂产量可望达到372.38万吨，增长速度比去年有所下降。
如上所述，由于受国际金融危机的影响，今年我国采取了一系列产业结构调整政策和财政支持政策，进一步扩大内需，保增长，渡难关，上水平，如果没有受到其他影响，2012年后我国又将以崭新姿态出现在世人面前，2015年，即“十二五”计划末，我国胶黏剂产量将突破600万吨大关。
1前言环氧树脂是一种热固性树脂，因其有优异的粘结性、机械强度、电绝缘性及良好的工艺性等特性，而广泛应用于胶粘剂、涂料、复合材料基体等方面，但其质脆、耐热性、抗冲击韧性差等缺点限制了其更大的用。
因此对它进行改性是一个非常活跃的研究领域。
其中改善环氧树脂的韧性、强度和耐热性是环氧树脂材料改性的重要方向。
通常的增韧环氧树脂的改性方法都是以降低环氧树脂的刚性和耐热性为代价的。
互穿聚合物网络技术(IPN)自问世以来，因IPN的协同效应可使聚合物的冲击强度、模量、断裂伸长、硬度和耐热性等同时比每一组分的高而引起广泛重视。
聚氨酯(PU)改性环氧树脂互穿聚合物网络体系能同时具有耐高低温、高强度、高韧性等特点，具有广阔的应用前景。
因此，开展环氧树脂的聚氨酯(PU)改性研究工作，能够为PU改性环氧树脂互穿聚合物网络体系的设计获得理论依据具有很重要的意义。
固化工艺会对环氧树脂固化物的性能产生重要影响。
PU改性环氧树脂固化反应的研究对材料性能的提高与固化工艺的设计十分关键，而相关的PU改性环氧树脂固化反应研究的文献报道甚少。
为此，本研究选用聚乙二元醇(PEG)和甲苯二异氰酸酯(TDI)作为原料，合成端异氰酸酯基聚氨酯预聚体；采用该预聚体、固化剂（N，N-二甲基苄胺）对环氧树脂体系进行改性，并通过时差扫描量热法（DSC）分析，探讨聚氨酯改性环氧树脂体系的固化反应。
1.1 环氧树脂的定义及发展简史1.1.1 定义环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固性产物的高分子低聚物（Oligomer）。
但聚合度为零时，称之为环氧化合物，简称环氧化物（Epoxide）。
这些低相对分子量树脂虽不完全满足严格的定义但因为具有环氧树脂的基本属性在称呼时也不加区别的统称为环氧树脂。
环氧树脂是一种从液态到黏稠态、固态多种形态的物质。
它几乎没有单独的使用价值，只有和固化剂反应生成三维网状结构的不溶不熔聚合物才有使用价值，因此环氧树脂属于热固性树脂，属于网络聚合物范畴。
普通环氧树脂在固化后交联密度会变高，呈三维网状结构，存在内应力大、质脆、耐疲劳性、耐热性、冲击性能差等不足，加之表面能高，在很大程度上限制了它在某些高技术领域的应用，但在更多领域有需要用到环氧树脂，因此进行环氧树脂增韧，这也是一个重要的研究课题。
关于一些具体的环氧树脂增韧研究问题，络合高新材料（上海）有限公司为大家带来解答，希望能帮到大家。
目前，环氧树脂增韧的方法主要有以下几种：1、用弹性体、热塑性树脂或刚性颗粒等第二相来增韧改性；2、用热塑性树脂连续地爨穿于热固性树脂中形成互传网络来增韧改性；3、通过改变简练网络的化学结构以提高网链分子的活动能力来增韧；4、控制分子交联状态的不均匀性形成有利于塑性变形的非均匀结构来实现增韧。
弹性体增韧环氧树脂由丁腈橡胶、聚氨酯弹性体、有机硅弹性体、聚丙烯酸酯弹性体等改性环氧树脂制得。
端羧基液体丁腈橡胶(CTBN)增韧环氧树脂开发最早、效果最好，其中预反应法最优。
先将CTBN与催化剂(三苯基膦等)反应生成羧酸盐，然后快速与环氧树脂反应(环氧树脂与CFBN的摩尔比为8～10)，形成橡胶含量约55%的预聚体，再以同种或不同品种的环氧树脂稀释得到所需浓度和储存稳定的增韧环氧树脂。
获得最佳增韧效果的CTBN含量为12%～18 %。
除了CTBN之外，还可用端羟基、端氨基、端乙烯基丁腈橡胶增韧环氧树脂。
聚氨酯弹性体增韧环氧树脂有端氨基液体橡胶、端羟基聚氨酯预聚体、封闭异氰酸酯及聚氨酯/环氧树脂接枝共聚等改性环氧树脂。
目前多以聚氨酯和环氧树脂形成半互穿网络(SIPN)和互穿网络(IPN)聚合物，使聚氨酯的高弹性与环氧树脂的良好耐热性和粘接性融为一体，获得优异的增韧效果。
聚丙烯酸酯弹性体增韧环氧树脂是通过引入核一壳粒子，而使体系的冲击强度明显提高，达到增韧效果。
有机硅弹性体增韧环氧树脂是采用硅氧烷与甲基丙烯酸甲酯接杖共聚物引入与环氧树脂相容性好的链段。
还可将羟基封端的聚硅钒烷低聚物作为改性剂，以甲苯二异氰酸酯扩链合成IPN结构的仃机硅一环氧树脂复合体系，而使有机硅弹性体与环氧树脂相容，令其韧性显著提高。

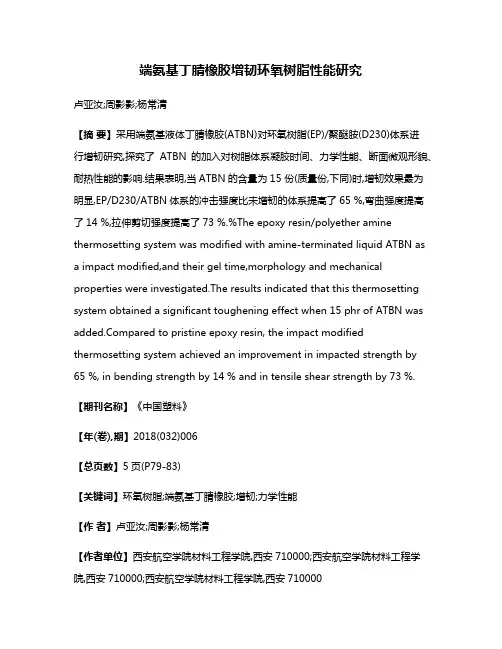

端氨基丁腈橡胶增韧环氧树脂性能研究卢亚汝;周影影;杨常清【摘要】采用端氨基液体丁腈橡胶(ATBN)对环氧树脂(EP)/聚醚胺(D230)体系进行增韧研究,探究了ATBN的加入对树脂体系凝胶时间、力学性能、断面微观形貌、耐热性能的影响.结果表明,当ATBN的含量为15 份(质量份,下同)时,增韧效果最为明显,EP/D230/ATBN体系的冲击强度比未增韧的体系提高了65 %,弯曲强度提高了14 %,拉伸剪切强度提高了73 %.%The epoxy resin/polyether amine thermosetting system was modified with amine-terminated liquid ATBN as a impact modified,and their gel time,morphology and mechanical properties were investigated.The results indicated that this thermosetting system obtained a significant toughening effect when 15 phr of ATBN was pared to pristine epoxy resin, the impact modified thermosetting system achieved an improvement in impacted strength by65 %, in bending strength by 14 % and in tensile shear strength by 73 %.【期刊名称】《中国塑料》【年(卷),期】2018(032)006【总页数】5页(P79-83)【关键词】环氧树脂;端氨基丁腈橡胶;增韧;力学性能【作者】卢亚汝;周影影;杨常清【作者单位】西安航空学院材料工程学院,西安710000;西安航空学院材料工程学院,西安710000;西安航空学院材料工程学院,西安710000【正文语种】中文【中图分类】TQ323.50 前言EP是泛指含有2个或2个以上的环氧基团，并经过环氧基团反应形成有用的热固性产物的高分子低聚体。
浅谈环氧树脂的增韧改性摘要: 综述了环氧树脂的增韧改性技术,着重讨论了橡胶弹性体、热塑性树脂增韧环氧树脂的增韧机理和发展现状,并简要介绍了热致液晶聚合物、柔性链段固化剂和互穿网络结构等环氧树脂增韧改性新技术。
关键词: 环氧树脂; 增韧; 改性环氧树脂是由具有环氧基的化合物与多元羟基化合物(双酚A、多元醇、多元酸、多元胺) 进行缩聚反应而制得的产品。
环氧树脂具有高强度和优良的粘接性能,可用作涂料、电绝缘材料、增强材料和胶粘剂等。
但因其固化物质脆,耐开裂性能、抗冲击性能较低,而且耐热性差,使其应用受到了一定的限制。
为此国内外学者对环氧树脂进行了大量的改性研究工作,以改善环氧树脂的韧性。
目前环氧树脂的增韧研究已取得了显著的成果,其增韧途径主要有三种: ①在环氧基体中加入橡胶弹性体、热塑性树脂或液晶聚合物等分散相来增韧。
②用热固性树脂连续贯穿于环氧树脂网络中形成互穿、半互穿网络结构来增韧。
③用含有“柔性链段”的固化剂固化环氧,在交联网络中引入柔性链段,提高网链分子的柔顺性,达到增韧的目的。
1 橡胶弹性体增韧环氧树脂橡胶弹性体通过其活性端基(如羧基、羟基、氨基) 与环氧树脂中的活性基团(如环氧基、羟基等)反应形成嵌段;正确控制反应性橡胶在环氧树脂体系中的相分离过程是增韧成功的关键。
自Mc Garry发现端羧基丁腈橡胶(CTBN) 能使环氧树脂显著提高断裂韧性后的几十年间,人们在这一领域进行了大量的研究。
据文献报道,已经研究过的或应用的对环氧树脂增韧改性的橡胶有端羧基聚醚、聚氨酯液体橡胶、聚硫橡胶、含氟弹性体、氯丁橡胶、丁腈橡胶、丙烯酸丁酯橡胶等。
通过调节橡胶和环氧树脂的溶解度参数,控制凝胶化过程中相分离形成的海岛结构,以分散相存在的橡胶粒子中止裂纹、分枝裂纹、诱导剪切变形,从而提高环氧树脂的断裂韧性。
目前用液体橡胶增韧环氧树脂的研究有两种趋势。
一种是继续采用CTBN 增韧环氧树脂体系,重点放在增韧机理的深入探讨;另一种是采用其它的合适的液体橡胶,如硅橡胶、聚丁二烯橡胶等。
