2016-2017学年高中物理第5章家用电器与日常生活第3节从电路元件到家用电器学业达标测评鲁科版选

教学资料参考范本【2019-2020】高中物理第五章家用电器与家庭生活现代化2电热类家用电器3电动类与电光类家用电器4信息类家用电器5家电的影响和家电的未来课时分层作业15教科版选修1_1撰写人：__________________部门：__________________时间：__________________3 电动类与电光类家用电器4 信息类家用电器5 家电的影响和家电的未来课时分层作业(十五)[基础达标练](15分钟48分)1．(6分)(多选)以下说法正确的是( )A．微波具有致热性B．微波具有反射性C．微波具有可透射性D．以上说法都不对ABC [微波的特点：①致热性；②反射性；③可透射性，故ABC 正确．]2．(6分)关于录音机放音说法正确的是( )A．扬声器把电信号转化为声音信号B．将磁带上的磁信号转化为声音信号C．将声音信号转化为电信号D．以上说法都不对B [放音时录音机将磁带上记录的磁信号转化为声音信号，故B 正确．]3．(6分)电话的听筒主要应用了电流的( )A．热效应B．磁效应C．化学效应D．以上说法都不正确B [听筒是电流的强弱变化引起振动线圈磁性大小的变化从而使振动膜震动发生，这是利用了电流的磁效应，故B正确．]4．(6分)使用手机进行语音通讯时，手机要发射出一种波，研究发现儿童对这种波的吸收是成年人的三倍，因此专家建议家长不要让儿童使用手机进行语音通讯．手机发射的这种波是( )【导学号：37032114】A．超声波B．次声波C．电磁波D．水波C [手机发射的是电磁波，故C正确．]5．(6分)在使用家用电器时，下列说法正确的是( )A．洗衣机使用三孔插座主要是为了防雷击B．电冰箱紧贴墙壁放置有利于散热C．电视机处于待机状态时仍会消耗电能D．电饭锅的插头沾水后不能接入电路是因为容易造成断路C [洗衣机用三孔插座主要是防止外壳带电引起的触电事故．电冰箱应离开墙壁一定距离才有利于散热，故A、B错误．电视机待机状态时有些部件仍在工作也会消耗电能，故C正确．电饭锅插头沾水后不能接入电路是因为容易造成短路，故D错误．]6．(6分)在炎热的夏天，某同学为了降低室内温度，采取的措施是，紧闭门窗，开动冰箱并打开冰箱门，关于这位同学所采取的措施，下列判断中正确的是( )A．可以降低室内温度B．室内温度不会降低，还可能升高C．室内温度不升不降D．不能确定B [由于电冰箱消耗电能并最终转化为内能，因而室内温度会升高．]7．(6分)关于话筒的工作过程，有如下几句话，正确的排列顺序是( )①膜片忽松忽紧挤压碳粒②人对话筒说话时，声波使膜片振动③电阻忽大忽小④在电路中产生了强弱按声音振动而变化的电流A．①②③④B．②①④③C．②①③④D．①②④③C [根据话筒是把声音信号转化为电信号，可知合理的顺序应为C.]8．(6分)下列关于说明书使用的做法，正确的是( )A．选购和安装家电，不需要参照说明书进行B．应该自己先摸索家电的使用方法，再通过说明书求证、拾遗C．应该先阅读说明书，再学习实践家电的使用方法D．知道如何使用家电后，说明书就可以不再保留了C [选购和安装家电，需要参照说明书进行，明确基本需要，同时在使用电器之前，先看说明书，了解注意事项和正确的使用方法，以防止错误使用，导致触电等事故；并且说明书要妥善保管，以备需要时查看，故C正确，A、B、D错误．][能力提升练](25分钟50分)9．(6分)如图5­2­2所示是现代家庭生活中常见的微波炉．它的作用是快速加热食物，既省时省电，又安全卫生．有关微波炉使用的说法中不正确的是( )图5­2­2A．加热食物不能使用金属器皿B．盒装牛奶可直接用微波炉加热C．微波炉的外壳及玻璃门上的屏蔽网都是金属的D．微波炉加热食物快的原因是电磁波可以深入到食物内部，食物的内、外部几乎同时变热B [金属对微波具有反射作用，故加热食物不能用金属器皿，A正确；盒装牛奶的包装袋内表面附有锡箔纸，对微波也有反射作用，故盒装牛奶不能直接用微波炉加热，B错误；微波炉的外壳和玻璃上的屏蔽网是金属的，可以使微波在炉腔内反射，提高能量的利用率，C正确；微波具有可透射性，D正确．]10．(6分)LED灯具有节能、环保特点．“220 V8.5 W”LED灯泡和“220 V60 W”白炽灯泡正常发光时的亮度相当．与白炽灯相比，LED灯泡可以节能约( )A．14.2% B．85.8%C．16.5% D．83.5%B [设两种灯泡正常发光的时间为t，LED消耗的电能为W1＝P1t ＝8.5 W·t，白炽灯消耗的电能为W2＝P2t＝60 W·t，所以LED灯可以节约×100%≈85.8%.]11．(6分)下表是某电视机的部分技术参数，该电视机正常工作时的电流为________安；如该电视机长期不用而一直处于待机状态，则一个月(30天)该电视机将消耗电能________度.【导学号：37032115】W，额定电压为220 V，所以正常工作电流I＝PU＝200 W220 V＝0.9A，待机状态一个月消耗电能W＝Pt＝5×30×24×3 600 J＝5×30×24×36003.6×106度＝3.6 度．【答案】0.9 3.612．(8分)将如图5­2­3所示电水壶的三条接线按照安全用电的原则对应连接到插头上．图5­2­3【解析】与外壳相连的线接地线，与保险丝相连的线接火线，剩下的一根接零线．【答案】见解析(图略)13．(10分)城市居民家庭选用储水式热水器应注意哪些问题？图5­2­4【解析】(1)一般三四口之家50～80 L容量的热水器基本能满足需要；如使用热水频繁，60 L以下的热水器将频繁启动，不但增加耗电量，而且频率和启动电流冲击对其他家电也有一定的影响．(2)将恒温器度数调到65 ℃左右，这时用电量最为经济．(3)沐浴比浴缸浸浴节省约50%的热水和电力．(4)采用保温性能良好的储水式热水器，最好晚间接通热水器电源，白天关掉电源．【答案】见解析14．(14分)某同学家电能表的规格是(5 A,220 V)，他家已有40W 灯2盏，80 W彩电1台，120 W洗衣机1台，当这些电器同时使用时，能否再接一只800 W的电饭煲使用？【解析】电能表额定功率P＝UI＝220 V×5 A＝1 100 W.原有电器总功率P1＝P灯×2＋P视＋P机＝40 W×2＋80 W＋120 W＝280 W，P－P1＝1 100 W－280 W＝820 W>800 W，能再接一只800 W的电饭煲使用．【答案】见解析。

3．光的衍射与偏振4．激光学习目标知识脉络1.观察光的衍射现象进一步认识光的波动性.2.了解光明显衍射的条件，了解衍射图样．(重点)3.观察光的偏振现象，了解自然光与偏振光的区别．(难点)4.了解激光的特点及其应用，知道激光和自然光的区别.光的衍射[先填空]1．单缝衍射现象(1)当单缝较宽时，光沿着直线方向通过单缝，在光屏上可以看到一条跟单缝(或圆孔)宽度相当的亮线．(2)把单缝调窄些，可以看到屏上亮线也随之减小．(3)当单缝调到很窄时，光通过单缝后就明显地偏离了直线传播方向，到达屏上以后，不再是一条很窄的亮线，而是照到了相当宽的地方，并且出现了明暗相间的条纹；再调小单缝，条纹也随之变得清晰、细小．2．光的衍射光在传播过程中遇到障碍物或小孔(狭缝)时，绕过障碍物或通过小孔、狭缝传播到阴影区域的现象．3．衍射图像衍射时产生的明暗条纹或光环．[再判断]1．白光通过盛水的玻璃杯，在适当的角度，可看到彩色光，是光的衍射现象．(×) 2．菜汤上的油花呈现彩色，是光的折射现象．(×)3．用两支圆柱形铅笔并在一起，形成一个狭缝，使狭缝平行于日光灯，会看到彩色的衍射条纹．(√)[后思考]1．白光经单缝衍射和双缝干涉产生的条纹有什么共同特点？【提示】都是中央为白色条纹，两侧为彩色条纹．2．光遇到小孔、单缝或障碍物时，衍射现象可能发生，也可能不发生，这种说法对吗？【提示】不对．光遇到小孔、单缝或障碍物时，衍射现象只有明显与不明显之分，无发生与不发生之别．1．三种衍射图样的比较(1)单缝衍射图样(如图5­3­1所示)单色光衍射白光衍射图5­3­1①中央条纹最亮，越向两边越暗；条纹间距不等，越靠外，条纹间距越小．②缝变窄通过的光变少，而光分布的范围更宽，所以亮纹的亮度降低．③中央亮条纹的宽度及条纹间距跟入射光的波长及单缝宽度有关，入射光波长越大，单缝越窄，中央亮条纹的宽度及条纹间距就越大．④用白光做单缝衍射时，中央亮条纹仍然是最宽最亮的白条纹．(2)圆孔衍射图样①中央是大且亮的圆形亮斑，周围分布着明暗相间的同心圆环，且越靠外，圆形亮条纹的亮度越弱，宽度越小．如图5­3­2所示．图5­3­2②圆孔越小，中央亮斑的直径越大，同时亮度越弱．③用不同色光照射圆孔时，得到的衍射图样的大小和位置不同，波长越大，中央圆形亮斑的直径越大．④白光的圆孔衍射图样中，中央是大且亮的白色光斑，周围是彩色同心圆环．⑤只有圆孔足够小时才能得到明显的衍射图样．在圆孔由较大直径逐渐减小的过程中，光屏上依次得到几种不同的现象——圆形亮斑(光的直线传播)、光源的像(小孔成像)、明暗相间的圆环(衍射图样)．(3)不透明的小圆板衍射图样(泊松亮斑)(如图5­3­3所示)图5­3­3①中央是亮斑．②周围的亮环或暗环间距随半径增大而减小．2．单缝衍射与双缝干涉的异同点单缝衍射双缝干涉不同点产生条件只要狭缝足够小，任何光都能发生频率相同的两列光相遇叠加条纹宽度条纹宽度不等，中央最宽条纹宽度相等条纹间距各相邻条纹间距不等各相邻条纹等间距亮度中央条纹最亮，两边变暗清晰条纹，亮度基本相等相同点干涉、衍射都是波特有的现象，属于波的叠加；干涉、衍射都有明暗相间的条纹1．在单缝衍射实验中，下列说法正确的是( )A．将入射光由黄光换成绿光，衍射条纹间距变窄B．使单缝宽度变小，衍射条纹间距变窄C．换用波长较长的光照射，衍射条纹间距变宽D．增大单缝到屏的距离，衍射条纹间距变宽E．条纹间距与单缝到屏的距离无关【解析】当单缝宽度一定时，波长越长，衍射现象越明显，即光偏离直线传播的路径越远，条纹间距也越大，A、C正确；当光的波长一定时，单缝宽度越小，衍射现象越明显，条纹间距越大，B错误；光的波长一定、单缝宽度也一定时，增大单缝到屏的距离，衍射条纹间距也会变宽，D正确，E错误．【答案】ACD2．如图5­3­4甲、乙所示，是单色光通过窄缝后形成明暗相间的两种条纹图样，________为单缝衍射的图样，________为双缝干涉的图样．图5­3­4【解析】甲图中的条纹宽度不等，中央宽，两侧窄，应为单缝衍射图样．乙图中的条纹等宽等距，应为双缝干涉图样．【答案】甲乙区分双缝干涉条纹与单缝衍射条纹的方法1．根据条纹的宽度区分：双缝干涉的条纹是等宽的，条纹间的距离也是相等的；而单缝衍射的条纹，中央亮条纹最宽，两侧的条纹变窄．2．根据亮条纹的亮度区分：双缝干涉条纹，从中央亮纹往两侧亮度变化很小；而单缝衍射条纹中央亮纹最亮，两侧的亮纹逐渐变暗．光的偏振[先填空]1．光的干涉和衍射现象说明光具有波动性．2．偏振片：由特定的材料制成，每个偏振片都有一个特定的方向，只有沿这个方向振动的光波才能通过偏振片，这个方向叫做透光方向．3．线偏振光：光的振动方向限在一个平面内的光．4．自然光：通常光源发出的光是由大量的振动方向不同而互不相干的线偏振光组成．5．光的偏振现象证明光是横波．[再判断]1．凡是波都有偏振现象．(×)2．反射可以引起自然光的偏振．(√)3．拍摄水中游鱼时，在镜前装一偏振片是利用光的偏振现象．(√)[后思考]1．自然光和偏振光的主要区别是什么？【提示】在垂直于传播方向的平面内，自然光沿所有方向振动，偏振光沿某一特定方向振动．2．自然光经水面反射的光一定是偏振光吗？【提示】经水面反射和折射的光都是偏振光．1．几个概念(1)自然光——沿各个方向均匀分布振动的光．(2)偏振光——沿着特定方向振动的光．(3)起偏器——自然光通过后变为偏振光的偏振片．(4)检偏器——检测投射光是否为偏振光的偏振片．2．偏振原因光是横波，是电磁波，电场强度E和磁感应强度B的振动方向均与波传播的方向垂直，所以光有偏振现象．(1)自然光经过反射或折射后会变成偏振光，如自然光射到两介质分界面时同时发生反射和折射(反射角和折射角之和为90°时)，反射光线和折射光线是光振动方向互相垂直的偏振光．(2)光波的感光作用主要是由电场强度E引起的，因此常将E的振动称为光振动．在与光传播方向垂直的平面内，光振动的方向可以沿任意的方向，光振动沿各个方向均匀分布的光就是自然光，光振动沿着特定方向的光就是偏振光．3．偏振光的两种产生方式(1)让自然光通过偏振片．(2)自然光射到两种介质的交界面上，使反射光和折射光之间的夹角恰好是90°，反射光和折射光都是偏振光，且偏振方向相互垂直．3.在垂直于太阳光的传播方向前后放置两个偏振片P和Q，在Q的后边放上光屏，如图5­3­5所示，则下列说法正确的是( )图5­3­5A．Q不动，旋转偏振片P，屏上光的亮度不变B．Q不动，旋转偏振片P，屏上光的亮度时强时弱C．P不动，旋转偏振片Q，屏上光的亮度不变D．P不动，旋转偏振片Q，屏上光的亮度时强时弱E．偏振现象表明光是横波【解析】P是起偏器，它的作用是把太阳光(自然光)转变为偏振光，该偏振光的振动方向与P的透振方向一致．所以当Q与P的透振方向平行时，通过Q的光强最大；当Q与P 的透振方向垂直时，通过Q的光强最小．即无论旋转P或Q，屏上的光强都是时强时弱．故正确答案为B、D、E.【答案】BDE4．电子表的显示屏利用了液晶的旋光性，当液晶上不加电压时，偏振光通过液晶时偏振方向会旋转90°，这就是液晶的旋光性；如果在液晶上加上电压，则旋光性消失．有一种电子表的显示屏是透明的，而在显示数字的笔画处不透光，则上下两个偏振片的透振方向相互________；笔画处为________电极，因此加上电压时变为________的．【解析】假设光从下向上传播，光线通过下偏振片时成为偏振光，如果不加电压，偏振光通过液晶时偏振方向旋转90°，此时光线能透过上偏振片，可知上偏振片的透振方向应与此时偏振光的偏振方向相同，即与下偏振片的透振方向垂直；组成数字的笔画处有时透明，有时不透明，可知笔画处为透明电极，当加上电压时液晶旋光性消失，光线不能透过．【答案】垂直透明不透明1．偏振片是由特定的材料制成的，每个偏振片都有一个特定的方向，这个方向叫做“透振方向”，只有沿透振方向振动的光才能通过偏振片．2．偏振片上的“狭缝”表示透振方向，而不是真实狭缝．3．光的偏振现象说明光是一种横波．4．自然光透过偏振片可以变成偏振光．5．当偏振片的偏振方向与光的偏振方向的夹角不同时，透过偏振片的光的强度不同．激光的特性及其应用[先填空]1．激光的特性体现在以下几个方面：强度大、方向性好、单色性好、相干性好、覆盖波段宽而且可调谐．2．激光的应用：根据激光的特性，在工、农、科技及社会各方面有广泛应用，体现在以下几方面：激光加工、激光全息照相、激光检测、激光通信、激光医学、激光照排、光盘等方面．[再判断]1．激光可以进行光纤通信是利用了相干性好的特点．(√)2．激光可用做“光刀”来切开皮肤是利用激光的相干性好．(×)3．全息照相技术只能记录光波的强弱信息．(×)[后思考]1．利用激光测量地球到月球的距离，应用了激光哪方面的性质？【提示】应用了“平行度”非常好的性质．2．在演示双缝干涉的实验时，常用激光作光源，这主要是应用激光的什么特征？【提示】应用了激光单色性好的特性．激光的应用与对应的特性特点性质应用强度大可以在很小的空间和很短的时间内集中很大的能量激光加工激光医学方向性好激光的平行度非常好、传播很远的距离而不发散，仍能保持其高能量激光测距、雷达激光检测、光盘单色性好激光的频率范围较窄、颜色几乎是相同的激光照排相干性好激光具有频率相同、相位差恒定、偏振方向相同的特点干涉、衍射光源激光全息照相覆盖波段宽且可调谐用不同的激光器可获得从X射线到远红外波段的激光，且像无线电波一样进行调制激光通信5．对于激光的认识，以下说法正确的是( )A．普通光源发出的光都是激光B．激光是自然界普遍存在的一种光C．激光是一种人工产生的相干光D．激光已经深入我们生活的各个方面E．激光具有单色性好、方向性好、亮度高的特点【解析】普通光源不能产生激光，A错误；激光要通过人工控制才能产生，B错误，C 正确；激光具有单色性好、方向性好、亮度高的特点，已深入我们生活各个方面，D、E正确．【答案】CDE6．应用激光平行性好的特性，可以精确地测量距离．对准目标发射一个极短的激光脉冲，测量发射脉冲与收到反射脉冲的时间间隔，就可以求出激光器到目标的距离．若在地球上向月球发射一个激光脉冲，测得从发射到收到反射脉冲所用的时间为 2.56 s，求月球到地球的距离大约是多少？【解析】真空中的光速c＝3.0×108 m/s，从发射脉冲到收到反射脉冲所用时间t＝2.56 s，月球与地球距离为：l＝12ct＝12×3.0×108×2.56 m＝3.84×105 km.【答案】 3.84×105 km激光的特点1．激光首先是光，激光遵循光的一切规律，如折射、反射、衍射、干涉等．2．激光是一种新型光源，具有一般光源所不具备的特点，如单色性好、方向性强、亮度高等．3．针对激光的每一个特点，都有很多方面的应用．。

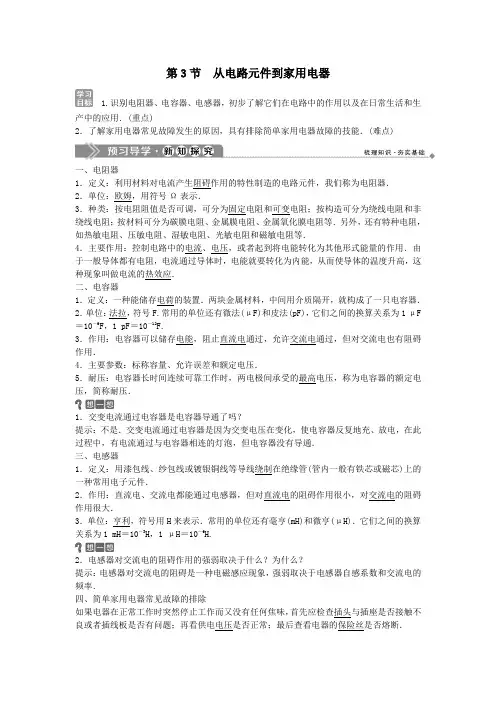

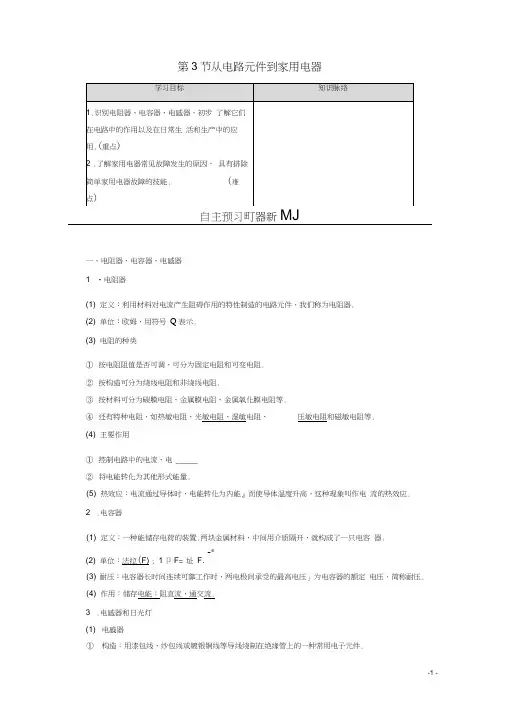

第3节从电路元件到家用电器自主预习町器新MJ一、电阻器、电容器、电感器1 •电阻器(1) 定义：利用材料对电流产生阻碍作用的特性制造的电路元件，我们称为电阻器.(2) 单位：欧姆，用符号Q表示.(3) 电阻的种类①按电阻阻值是否可调，可分为固定电阻和可变电阻.②按构造可分为绕线电阻和非绕线电阻.③按材料可分为碳膜电阻、金属膜电阻、金属氧化膜电阻等.④还有特种电阻，如热敏电阻、光敏电阻、湿敏电阻、压敏电阻和磁敏电阻等.(4) 主要作用①控制电路中的电流、电 ______②将电能转化为其他形式能量.(5) 热效应：电流通过导体时，电能转化为内能』而使导体温度升高，这种现象叫作电流的热效应.2 .电容器(1) 定义：一种能储存电荷的装置.两块金属材料，中间用介质隔开，就构成了一只电容器._ 6(2) 单位：法拉(F) ; 1卩F= 址F.(3) 耐压：电容器长时间连续可靠工作时，两电极间承受的最高电压」为电容器的额定电压，简称耐压.(4) 作用：储存电能；阻直流，通交流.3 .电感器和日光灯(1) 电感器①构造：用漆包线、纱包线或镀银铜线等导线绕制在绝缘管上的一种常用电子元件.②特征：对直流电阻碍作用小，而对交流电阻碍作用大.③单位：亨利(H)，常用单位：1 mH= 10_1 2 3 H.④电感器在生活中有着广泛的应用，如在日光灯电路中就用到电感器. ⑵日光灯①日光灯的电路(如图所示)②启动器利用氖管的辉光放电，起着自动把电路接通和断开的作用.③镇流器在日光灯点燃时，利用自感现象，产生瞬时高压;至日光灯正常发光时，利用自感现象起降压限流作用.二、简单家用电器常见故障的排除1 •如果电器在正常工作时突然停止工作而又没有出现任何异味，首先应该检查插头与插板是否接触不良或有问题；再看供电电压是否正常，确定是否停电或落闸或者熔丝是否熔断等，最后查看电器的熔丝是否熔断.2 •若发现有异味或工作异常或已看见冒烟等问题，应立刻断开电源』障排卡除前不能继续使用.拔出相当于动触片与静触片分离，从而在镇流器两端产生瞬时高压，进而使日光灯管内稀薄气体电离而导电，日光灯便启动起来•合作探究密重难门TRNJEH GCZCKIJCNGNAZ1 •思考判断(1) 电容器在交变电路中，相当于一个电阻具有分压作用. (V)(2) 电容器接到交流电源时，有自由电荷通过电容器. (X)(3) 日光灯正常发光后，启动器就不起什么作用了. (V)(4) 镇流器只起升压作用.(X)(5) 如果电器在正常工作时突然停止，一定是该电器损坏. (X)(6) 若发现有焦味或看到冒烟等问题，首先应切断电源. (V)2 .合作探究(1) 为什么电容器与直流电源相连时，不能形成持续的电流？【提示】当电容器与直流电源的两极相连接时，接通的瞬间因电容器充电产生瞬时电流，充电完毕后，电容器两极板间电压与电源两极间电压相等，电路中没有电流.(2) 在电工师傅修理不亮的日光灯时，怀疑是启动器损坏，使用随身携带的带有绝缘把手的尖嘴钳的两尖头将电路接通片刻，然后迅速拔出，日光灯便启动起来，请给予解释.【提示】尖嘴钳的两尖头接通电路片刻，相当于启动器中动触片与静触片导电；迅速(1) 工作原理电容器广泛应用于滤波、耦合、振荡等电子电路中，如收音机的调谐电路中就有电容器. 电容器的工作原理如图所示，电容器接直流电源时，灯泡虽然不亮，但是电容器自身带上了电荷，并且接电源正极的极板带的是正电，接负极的极板带的是负电.当接交变电流时，因为交变电流的电压周期性变化，所以电容器两个极板上的电量也周期性变化，相当于电流“通过”了电容器(实际上电子没有穿过电容器)，因此，接交流电的时候灯泡发光.(2) 在电路中的作用电容器的作用就是充放电，在充放电时形成充放电电流，当充放电结束或稳定后，电路中的电流消失.在直流电路里，充放电结束后，不通直流电，具有隔直流的作用.在交流电路里，充放电一直进行着，我们就说交流电通过了电容器，具有通交流的作用.但电容器对交流电有阻碍作用，且该阻碍作用随频率的增加而减小.电容器在电路里“通交流，隔直流；通高频，阻低频”.2 .电感器自感现象，通过线圈自身的电流发生变化时而产生的电磁感应现象叫作自感现象.在一切含有较大电感且电流也很大的电路中，在接通电源或切断电源的瞬间，电感线圈中会产生很高的自感电动势，这种电动势有很大的安全隐患.电感器实际上就是线圈，对直流电的作用就是直流电阻.在交流电路中，由于自感的作用，对交变电流起阻碍作用，且随频率的增加阻碍作用增大.电感器在电路里“通直流，阻交流；通低频，阻高频”.3 .三种元件的比较【例】如图所示，若电源为直流电源，闭合开关后，小灯泡发亮的是哪几个？若将直流电源换作交流电源，各灯泡的亮度如何变化?思路点拨：电阻器、电容器、电感器在电路中的作用不同，根据它们的作用分析三个灯泡是否发亮及亮度变化.［解析］因为电源是直流电源，所以有电流通过A、B灯泡，A、B灯发亮•而由于电容器的隔直流作用，C灯不亮.当电源换作交流电源时，由于电阻器对交流、直流的阻碍作用相同，故A灯亮度不变，由于电感器对交流的阻碍作用较大，所以B灯变暗，而由于电容器具有通交流的作用，所以C灯发亮.［答案］A B灯亮；A灯亮度不变，B灯亮度变暗，C灯由不亮变亮三种元件的作用电感器阻碍交流电相当于大电阻，阻碍直流电相当于小电阻，电容器阻碍交流电相当于电阻，阻碍直流电相当于断路，电阻器阻碍直流电和交流电电阻相同.1.在如图所示电路中，交变电源的电压为有效值流电压表220 V, C是电容器，R是电阻，关于交的示数，下列说法中正确的是（）A. 等于220 VB.大于220 VC.小于220 VD.等于零C ［电路接入交流电源时电容器相当于一个电阻，因其分压作用，电阻R上的电压一定小于U,故C正确.］简单家用电器常见故障的排除在使用家用电器出现故障时，应先断开电源，找出故障的原因•若无法排除故障，则轻易不要接通电源.2 .下表为白炽灯常见故障、原因分析及检修办法，请在横线上填空.不亮①灯泡灯丝断①换新灯泡②灯泡灯头与灯座内接点未接触上②检查灯座内弹性接点是否失去③灯座内或线路中有断线处弹性③找到断线处，接通电源保险丝烧断情况下：①灯泡灯座处有短路现象①②总用电量超过保险丝容量②③其他电器或线路短路③检修短路电器或电源线［解析当灯座处有短路时，应修理灯座或换新灯座，当总用电量超过保险丝容量时, 应更换大容量保险丝.［答案］修理灯座或换新灯座换用容量大些的保险丝3 .下表为白炽灯常见故障、原因分析及检修办法，请在横线上填空.故障现象原因检修方法灯泡忽亮忽暗①灯座、开关等接点松动②保险丝座未插紧，接触不好①②插紧保险丝座灯光暗淡①电源电压过低②电源电压与灯泡电压不符①待电压升高②更换相应电压的灯泡灯光强烈①电源电压过高②电源电压与灯泡电压不符①待电压降低②更换相应电压的灯泡灯泡内冒白烟灯泡漏气［答案把松动处接紧换新灯泡当堂达标秒i.下列电器或设备中，属于纯电阻电器或设备的有（）A. 电扇和电吹风B.白炽灯和电热毯C.洗衣机和电烙铁D.电解槽和电冰箱B ［纯电阻电器或设备是指把电能全部转化为内能（热能）的电器或设备，以上电器中,电热毯、电烙铁、白炽灯都是纯电阻电器；电扇和电吹风、洗衣机是电动机，它们把电能的一部分转化为内能，另一部分转化为机械能；电解槽把电能的一部分转化为化学能，另一部分转化为机械能；电冰箱是制冷设备，是转移能量的设备. ］2 .（多选）某电容器上标有“1.5卩F,9 V ”的字样，则该电容器（）A. 该电容器的电容是1.5卩FB. 该电容器的耐压值是9 VC. 加在该电容器上的电压不应超过9 VD. 该电容器的击穿电压为9 VABC ［电容器上标注的“1.5 卩F,9 V ”是电容器的标称容量，即电容为 1.5卩F和电容器的额定电压是9 V,额定电压是电容器长时间连续可靠工作时，两极间承受的最高电压，简称耐压•若电容器的实际电压超过额定电压，就会被击穿而失去作用，所以电容器的击穿电压要大于其额定电压，故A B、C正确，D错误.］3 •关于电感器的性质，下列说法正确的是（）A. 直流电能够通过电感器，但电感器对直流电有很大的阻碍作用B. 交流电能够通过电感器，但电感器对交流电有很小的阻碍作用C. 直流电和交流电都不能通过电感器D. 直流电和交流电都能通过电感器，但电感器对直流电的阻碍作用很小，而对交流电的阻碍作用很大D ［根据电感器在电路中对直流电和交流电所起的作用，可判定D正确.］4 •电冰箱工作时，应当使用图中的_________ 插座，这是为了使电冰箱的外壳 ___________ ，保证安全工作•下表是某电冰箱的部分技术参数，它正常工作时，电压是 ______ V,若压缩机连续正常工作1 h，将消耗电量__________kW h.［解析］为了安全，电冰箱应使用三孔插座，使外壳接地.［答案］乙接地220 0.22。

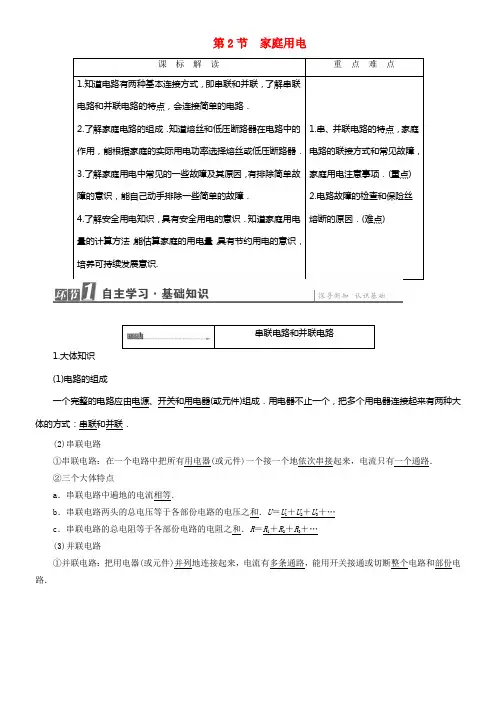

第2节家庭用电课标解读重点难点1.知道电路有两种基本连接方式，即串联和并联，了解串联电路和并联电路的特点，会连接简单的电路．2.了解家庭电路的组成．知道熔丝和低压断路器在电路中的作用，能根据家庭的实际用电功率选择熔丝或低压断路器．3.了解家庭用电中常见的一些故障及其原因，有排除简单故障的意识，能自己动手排除一些简单的故障．4.了解安全用电知识，具有安全用电的意识．知道家庭用电量的计算方法，能估算家庭的用电量，具有节约用电的意识，培养可持续发展意识.1.串、并联电路的特点，家庭电路的联接方式和常见故障，家庭用电注意事项．(重点)2.电路故障的检查和保险丝熔断的原因．(难点)串联电路和并联电路1.大体知识(1)电路的组成一个完整的电路应由电源、开关和用电器(或元件)组成．用电器不止一个，把多个用电器连接起来有两种大体的方式：串联和并联．(2)串联电路①串联电路：在一个电路中把所有用电器(或元件)一个接一个地依次串接起来，电流只有一个通路．②三个大体特点a．串联电路中遍地的电流相等．b．串联电路两头的总电压等于各部份电路的电压之和．U＝U1＋U2＋U3＋…c．串联电路的总电阻等于各部份电路的电阻之和．R＝R1＋R2＋R3＋…(3)并联电路①并联电路：把用电器(或元件)并列地连接起来，电流有多条通路，能用开关接通或切断整个电路和部份电路．②三个大体特点a ．各支路两头的电压相等．b ．干路中的电流等于各支路中的电流之和．I ＝I 1＋I 2＋I 3＋…c ．并联电路总电阻的倒数等于各支路电阻的倒数之和.1R ＝1R 1＋1R 2＋1R 3＋… 2．试探判定(1)并联电路中，当其中一个支路电阻增大时，电路总电阻减小．(×)(2)并联电路的总电阻等于各支路电阻的倒数之和．(×)(3)并联电路中，并联电阻的个数越多总电阻越小．(√)3．探讨交流并联电路的总功率和各支路功率有何关系？【提示】 并联电路的总功率等于各支路功率之和．家庭电路1.大体知识(1)组成 家庭电路一样由进户线、配电盘、室内导线、开关、插座、照明灯具和各类家用电器组成．(2)熔丝的作用熔丝又称保险丝．当线路发生故障，电路中通过的电流过大时，熔丝会迅速熔断，以爱惜整个线路．(3)低压断路器的作用低压断路器既具有一样开关的功能，又具有过载、短路自动爱惜功能，反映速度比熔丝快．2．试探判定(1)选择熔丝时，应该使它的额定电流等于或稍小于电路的最大正常工作电流．(×)(2)在选择电线时，应该使电线的平安电流稍大于最大正常工作电流．(√)家庭用电故障及安全用电1.(1)故障分类 按故障性质可分为线路故障和用电器故障两大类．按故障缘故可分为短路、断路、漏电等．(2)故障特点①短路故障：若是用电器一接上去熔丝就熔断，一般是短路，固然也不排除负载过大的因素．②断路故障：若是熔丝、用电器都没有问题，而用电器不工作，那么有可能是线路断路．③漏电故障：发觉用电量比平常增加，建筑物带电、电线发烧等现象，可能是某处电路漏电．(3)人体触电后的危险程度取决于①电流的大小和通电时刻．当触电电流和触电时刻的乘积大于50_mA·s时，就会造成较严峻的损害，乃至死亡，我国规定30_mA·s为极限值．②电流通过的部位．电流通过心脏、大脑等重要器官危险性更大．③电压的高低．触及65_V以上的交流电就可危及生命，只有小于36_V的交流电才对人体比较平安．(4)平安用电常识①湿手不接触带电设备，不用湿布擦带电设备，而且要避免用电器受潮．②利用家用电器时必然要认真阅读说明书，专门是用电注意事项．移动家用电器时要断开电源．拔取电源线时，应当手持插头，切勿直接牵拉电源线，以避免损坏电源线，或造成接头脱落．③不能负载过大，不然容易致使危险．利用电热器具时要注意避免发生火灾．冬季利用电暖器时，人一离开就要停止利用．④碰到电气设备冒火，假设一时无法判明缘故，不得用手拔插头，拉闸刀开关，要借用绝缘工具拔下插头或拉开闸刀开关．⑤有金属外壳的家用电器必然要采纳带爱惜接地的三孔插座．应在安装线路的同时敷设好接地线．2．试探判定(1)当显现短路故障时，漏电爱惜器会自动切断电路．(×)(2)经太低压配电变压器输出的电压为380 V/220 V，对人是比较平安的．(×)3．探讨交流咱们生活中常见如此的现象：路旁的灯一个坏了，而其他的灯还亮，而家中的一串小彩灯一个坏了，整串都不亮了，这是什么缘故呢？【提示】所有的路灯是并联关系，一个灯坏了，只是一个支路断路，而其他支路仍是通路，其他灯还亮，而小彩灯是串联关系，一个灯坏，整个电路成了断路，所有灯都可不能亮.节约用电1.大体知识(1)随着工业的进展和家用电器的普及，电能危机已迫在眉捷．因此必然要注意节约用电．(2)电功的国际单位是焦耳(J)，焦耳那个单位过小，通经常使用较大的单位千瓦时(kW·h)，1 kW·h＝3.6×106 J ．千瓦·时俗称度．2．试探判定(1)瓦特和焦耳都是电功的单位．(×)(2)一台额定电压为220 V ，额定功率为1 kW 的电器正常工作1 h ，消耗的电能是220度．(×)3．探讨交流日常生活中常有人说：这只电灯真亮，是多少“度”的？以上说法对吗？如不对，应如何说？【提示】 不对，应该是多少瓦的.串、并联电路电压、电流和功率的分配【问题导思】 1．串联电路的总功率和各用电器消耗的功率是什么关系？【提示】 总功率等于各用电器消耗的功率之和．2．并联电路的总功率和各用电器消耗的功率是什么关系？【提示】 总功率等于各用电器消耗的功率之和.1.串联电路(1)电压分派关系：各电阻两头的电压跟它们的阻值成正比，即U 1R 1＝U 2R 2＝…＝U n R n ＝I .(2)功率分派关系：各电阻消耗的功率跟它们的阻值成正比，即P 1R 1＝P 2R 2＝…＝P n R n ＝I 2.(3)总功率等于各用电器消耗的功率之和，即P ＝P 1＋P 2＋….2．并联电路(1)并联电路的电流分派关系是： I 1R 1＝I 2R 2＝…＝I n R n ＝U .(2)并联电路的功率分派关系是：P 1R 1＝P 2R 2＝…＝P n R n ＝U 2.(3)总功率等于各用电器消耗的功率之和，即P ＝P 1＋P 2＋….1．串联电路各电阻分得的电压与阻值成正比，并联电路各电阻分得的电流与阻值成反比．2．判定几个用电器是串联仍是并联的方式可使任意一用电器停止工作，观看其他用电器是不是仍正常工作，如其他用电器不工作那么该用电器与其他用电器是串联的，如其他用电器仍正常工作那么该用电器与其他用电器是并联的．电阻R 1的阻值为6 Ω，与电阻R 2并联后接入电路中，通过它们的电流之比I 1∶I 2＝2∶3，那么R 2的阻值和总电阻的阻值别离是( )A ．4 Ω；2.4 ΩB ．4 Ω；3.6 ΩC ．9 Ω；36 ΩD ．9 Ω；4.5 Ω【审题指导】 (1)两电阻并联时电流与电阻成反比．(2)两电阻并联时，总电阻的倒数等于各电阻倒数之和．【解析】 并联电路中通过各支路电阻的电流与它的阻值成反比，R 1∶R 2＝I 2∶I 1，因此R 2＝4 Ω.R 1与R 2并联的总电阻R ＝R 1R 2R 1＋R 2＝6×46＋4Ω＝2.4 Ω.故A 正确． 【答案】 A1．由4个电阻连接成的混联电路如图5­2­1所示．R 1＝8 Ω，R 2＝4 Ω，R 3＝6 Ω，R 4＝3 Ω.图5­2­1(1)求a 、d 之间的总电阻．(2)若是把42 V 的电压加到a 、d 两头，通过每一个电阻的电流是多少？【解析】 (1)由图可知R cd ＝6×36＋3Ω＝2 Ω 故R ad ＝8 Ω＋4 Ω＋2 Ω＝14 Ω.(2)由欧姆定律知I ＝U R ad ＝4214A ＝3 A ，此即为通过R 1、R 2的电流．设通过R 3、R 4的电流别离为I 3、I 4.那么由并联电路电压相等，I 3R 3＝I 4R 4即6I3＝3I4而I3＋I4＝3 A．解得I3＝1 A，I4＝2 A.【答案】(1)14 Ω(2)3 A 3 A 1 A 2 A家庭电路与故障处理1．电能表应当放在总开关的前边仍是后边？【提示】前边．2．家庭电路的火线电压一样为多大？【提示】220 V.1．家庭电路组成(1)一样组成框图(2)进户线①火线：火线跟零线间的电压是220 V.②零线：零线是与大地相连的，正常情形下零线跟大地之间的电压是0 V.③地线：在家庭里直接与大地相通的导线，这是为了平安另外加接的．火线与地线之间的电压是220 V，零线与地线之间的电压是0 V.2．故障处置(1)短路故障的处置：查明短路缘故并排除故障后换上一样的熔丝，绝对不能换用比原先粗的熔丝或其他材料的金属丝．(2)断路故障的处置：一样情形是接线螺丝松脱、电线接头处接触不良，导线断裂等．在确认电源没有停电的情形下，能够利用测电笔逐段排查断路点．利用测电笔时要注意平安，手绝对不能接触笔尖的金属部份．(3)漏电故障的处置：认真检查灯座、吊线盒、开关、插座等容易漏电处，再检查电线连接处、电线穿墙处、电线转弯处等电线绝缘层容易受损的部位．某家庭要安装一套家庭供热水系统．所选用电热水器的技术参数中标有：“加热功率/电压 3 800 W/220 V”．假设需要为电热水器安装一个熔断器，参考以下数据通过计算说明，应该选择多大直径的熔丝？常用铅锡合金熔丝的技术数据(铅95%，锡5%)额定电流I/A2 2.6 3.3 4.8711151822直径d /mm 0.508 0.61 0.71 0.915 1.22 1.63 2.03 2.34 2.65【审题指导】 依照额定功率和额定电压，利用I ＝P U 可求得电路中许诺的最大电流．【解析】 P ＝3 800 W ，U ＝220 V ，I ＝P U ＝3 800220A≈17.27 A， 查表可得，应选用直径为2.34 mm 、额定电流为18 A 的熔丝．【答案】 2.34 mm2．家庭电路中的保险丝烧断了，以下做法中正确的选项是( )A ．用钢丝代换B ．为了保险，选择尽可能粗的保险丝代换C ．选择额定电流稍小于电路中最大正常工作电流的保险丝替换D ．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝替换【解析】 用钢丝或尽可能粗的保险丝代换时对电路可不能起到爱惜作用；用小于正常工作电流的保险丝又使电路不能正常工作，故应选等于或稍大于电路中最大正常工作电流的保险丝，应选D.【答案】 D家庭用电1．家用冰箱、洗衣机等金属外管电器用双孔插座仍是三孔插座？【提示】 三孔插座．2．电路保险丝常常烧坏时，可否用钢丝代替保险丝？【提示】 不能．1．家庭平安用电必需注意以下几点(1)高度重视，严防触电：接触、搬运电器时头脑中要时刻想着幸免触电，不能大意，要按期检查用电器的插头，大功率用电器的插头极易因过热而损坏，更要注意．(2)幸免短路：短路时电路中的电流超级大，轻那么电源、电线烧毁，重那么发生火灾，酿成大祸．从插座拔出插头时要手握插头，切勿使劲拉扯电线，以避免电线绝缘皮破损或插座接头脱落，形成短路．(3)电器金属外壳应该接地线．容易潮湿的电器如洗衣机等更要接地．(4)不要在同一插座上同时利用几个大功率的用电器，以避免流过插座的电流太大，容易引发火灾，(5)不要让纸张等易燃物过度靠近电灯、电饭锅、电炉等．2．节约用电(1)养成良好的用电适应，记住顺手关闭不利用的用电器．(2)节约用电，坚持可持续进展．现代家庭电器化程度愈来愈高，平安用电是一个十分突出的问题．下表提供了一组人的部份人体电阻平均值数据：(1)从表中可看出干燥时电阻大约是潮湿时电阻的________倍．(2)在空格中填入对人体加220 V电压后的电流值．(3)假设对人的平安电流是20 mA以下，上述哪几项是十分危险的．(4)电路上有规格为10 A的熔丝(俗称保险丝)，如图5­2­2所示，用电器R的功率是1 500 W，这时通过熔丝的实际电流是多少？人体出汗或潮湿时，手脚触电，什么缘故熔丝可不能断？图5­2­2【解析】(1)n1＝200 kΩ/5 kΩ＝40，n2＝300 kΩ/8 kΩ＝38，n3＝800 kΩ/10 kΩ＝80.因此干燥时电阻大约是潮湿时电阻的38～80倍．(2)潮湿时电流别离为：I1＝220 V/5 kΩ＝44 mA，I2＝220 V/8 kΩ＝27.5 mA，I3＝220V/10 kΩ＝22 mA.(3)由上述计算知，潮湿时导电电流都大于20 mA，因此上述各类情形均有危险．(4)通过用电器R的电流I R＝P R/U＝1 500 W/220 V＝6.8 A，人的手脚触电时通过人体的电流I2＝27.5 mA＝0.027 5 A，通过熔丝的总电流为I＝I R＋I2＝6.827 5 A<10 A，故熔丝可不能熔断．【答案】(1)38～80(2)44 mA 27.5 mA 22 mA(3)潮湿时各类情形均有危险(4)观点析3．从平安用电的角度动身，以下做法存在平安隐患的有( )A．用电器金属外壳应该接地线B．不要在同一插座上同时利用几个大功率用电器C．要按期检查用电器插头，专门是大功率用电器插头D．洗衣机、洗碗机等易潮湿用电器不用接地线【解析】有电动机的家用电器、在潮湿环境中利用的电器、具有金属外壳的电器和其他规定利用接地的家用电器必需做好接地爱惜，不然外壳容易带电．多个电器接在同一插座上，当同时开启这些电器时，会造成刹时电流专门大，电压下降，阻碍电器正常工作，乃至因插座连接线超负荷而发烧引发火灾．用电器插头若是破损，人体接触到破损部位容易造成触电事故，破损处容易造成短路事故．【答案】 D【备课资源】(教师用书独具)超导及超导的进展1911年荷兰物理学家昂纳斯发觉，汞的电阻在4.2 K左右低温时急剧下降，以致完全消失.1913年他在一篇论文中第一次以“超导电性”一词来表达这一现象．“超导电性”现象被发觉以后，引发各国科学家的关注，并寄与专门大期望．通过研究人们发觉所有超导物质，如钛、锌、钫、汞等，当温度降至临界温度时，都显示出某些一起特点：(1)电阻为零，一个超导体环移去电源以后，还能维持原有电流．有人做过实验，发觉超导环中的电流持续了两年半而无显著衰减．(2)完全抗磁性，这一现象由德国物理学家迈斯纳发觉，只要超导材料进入超导状态，即可把磁感线排斥体外，其体内的磁感应强度老是零(迈斯纳效应)．经世界各国物理学家的一起尽力，此刻临界温度已提高到100 K以上，高温超导材料的不断问世，为超导材料从实验室走向应用摊平了道路．在我国，每一年的电力损失即达1 000多亿度．假设改成超导输电，节省电能相当于新建数十个大型发电厂，超导磁悬浮列车是一种平安、无公害、舒适、高速的新型交通工具．乘磁悬浮列车从北京到天津约七分钟．另外超导运算机、超导储能系统、超导武器(电磁炮、陀螺仪)等，也都显现出极好前景．2000年11月我国成功地研制出第一根长116 m、宽3.6 mm、厚度为0.28 mm的高温超导带．它要紧用作输电电缆、变压器，核磁共振成像等．由高温超导长带做成的输电电缆，输电损耗几乎为零，可极大地降低输电本钱.1．三只不同的小灯泡，电阻别离为R1、R2、R3(R1、R2、R3互不相等)．把它们串联起来，接在电源两头，那么以下说法正确的选项是( )【导学号：31870039】A．通过每只小灯泡的电流相等B．每只小灯泡两头的电压相等C．每只小灯泡消耗的功率相等D．一只小灯泡熄灭了，其他小灯泡还继续发光【解析】依照串联电路的特点，可判定A选项正确，B、D错，由P＝I2R可知，假设电流相等，电阻不等，那么功率就不等，C错．【答案】 A2．灯L1标有“220 V,25 W”的字样，灯L2标有“110 V,25 W”的字样，那么以下说法中正确的选项是( )A．两灯并联接入电路中，它们的实际功率相等B．两灯别离在额定电压下工作时，它们的实际功率相等C ．两灯别离在额定电压下工作时，通过它们的电流相等D ．两灯串联接入220 V 电路中，它们的实际功率相等【解析】 由P ＝U 2R 可知两灯的电阻不同，假设将两灯并联接入电路，两灯的电压相等，由P ＝U 2R可知两灯的实际功率不相等；假设两灯串联接入电路，两灯的电流相等，由P ＝I 2R可知两灯的实际功率不相等，A 、D 错；假设两灯别离在额定电压下工作，它们的实际功率等于额定功率，电流不等，故B 正确，C 错误．【答案】 B3．家庭电路中的保险丝熔断了，以下缘故中不可能的是( ) A ．利用的用电器总功率过大 B ．拉线开关中两根导线的线头相碰了 C ．保险丝的规格不符合规定的要求 D ．插座中的两根导线的线头相碰了【解析】 选项A 过载能够引发保险丝熔断；选项D 插座中两根导线的线头相碰，发生短路，也会使保险丝熔断；选项C 也可；选项B 中拉线开关线头相碰火线接通，可不能使保险丝熔断．【答案】 B4．如图5­2­3所示是一种台灯亮度调剂器电路图，圆环为电阻丝，P 为可调剂滑片，以下说法中正确的有( )图5­2­3A ．P 在c 点，灯最亮B ．P 在a 点，灯最亮C ．P 从a 点滑向b 点进程中，电流慢慢增大D ．P 从a 点滑向b 点进程中，电流慢慢减少【解析】 由题图知圆环起作用的部份是ab 段，滑片P 从c 经b 到a 的进程，电阻慢慢变小，电流慢慢变大．【答案】 BD学业达标测评(十五) (建议历时：45分钟)1．以下说法不正确的选项是( )A．不要在电线上晒衣服B．不准用剪子或没有绝缘柄的钳子剪断电线C．小鸟停在电线上可不能触电死亡，是因为两爪间电压很小D．用测电笔分辨火线与零线时，手不能接触测电笔上的任何金属【解析】测电笔利历时，食指与测电笔尾部相接触．【答案】 D2．小明家的保险丝突然熔断，不可能的缘故是( )A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．火线断路D．灯座里的电线发生短路【解析】保险丝熔断，说明干路中电流过大，A、B、D三项均有可能，C项火线断路电流变成零，不可能．【答案】 C3．关于家庭平安用电，以下做法正确的选项是( )A．将移动插座远离水池B．用湿抺布擦去工作中电器上的尘埃C．利用洗衣机时，电器外壳不接地D．消毒碗柜、电饭煲和电冰箱同时利用一个移插座【答案】 A4．家庭电路的室内电路组成顺序是( )A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器D．电能表、保险盒、总开关、用电器【解析】电能表接在总开关前面能够测量用户所有效电设备所消耗的总电能；在电能表后接总开关，在发生触电事故时，可及时切断电源；保险盒接在用电器前，在用电器发生短路或过载时可及时爱惜电路．【答案】 C5．已知两个导体的电阻之比R1∶R2＝2∶1，那么( )A．假设导体两头的电压相等，那么I1∶I2＝2∶1B．假设导体两头的电压相等，那么I1∶I2＝1∶2C．假设导体中的电流相等，那么U1∶U2＝2∶1D．假设导体中的电流相等，那么U1∶U2＝1∶2【解析】 因I ＝U R，当U 相等时，I 与R 成反比，故A 错，B 正确；当I 相等时，U 与R 成正比，故C 正确，D 错．【答案】 BC6．在图5­2­4所示的电路中，通过电阻R 1的电流I 1是( )【导学号：31870040】图5­2­4A ．I 1＝UR 1＋R 2B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2【解析】 串联电路中的电流I ＝UR 1＋R 2，通过R 1的电流I 1＝U 1R 1，通过R 2的电流I 2＝U 2R 2，又因串联电路遍地电流相等，因此I ＝I 1＝I 2， 故A 、B 、C 均正确． 【答案】 ABC7．如图5­2­5所示，闭合开关S 后，发觉电灯L 不亮，且保险丝没有熔断．某同窗用测电笔测试灯头的两根电线C 、D ，发觉这两处都能使测电笔的氖管发光；再用测电笔测试火线A 和零线B 时，氖管在测火线A 时能发光，在测零线B 时不发光．那么，能够判定故障是( )图5­2­5A ．火线和零线短路B ．电灯L 短路C．电线AC段某处断路D．电线BD段某处断路【解析】用测电笔测试灯头的两根电线C、D，氖管发光，说明AC段和CD段都没有断路处，故C错．用测电笔测火线A时，氖管发光，测零线B时不发光，可判定BD段有断路处，火线和零线不可能短路，故A错，D对，假设电灯L短路，保险丝会熔断，故B错．【答案】 D8．把6个相同电灯接成如图5­2­6(甲)、(乙)所示两电路，调剂变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率别离为P1、P2，那么( )图5­2­6A．P1<3P2B．P1＝3P2C．P1>3P2D．3P1＝P2【解析】设每一个灯泡正常发光时，其电流为I，那么图(甲)中总电流为3I，图(乙)总电流为I，因此，P1＝3IU，P2＝IU，P1＝3P2，应选B.【答案】 B9．将以下元件符号正确填入图5­2­7中空格处．图5­2­7【解析】开关与火线串联，白炽灯并联在火线与零线之间，大功率插座并联在零线与火线间，保险丝和插座串联，保证平安．【答案】如下图：10．某户的熔丝盒内安装的是额定电流为5 A的熔丝，那么那个家庭电路中最多能够同时安装“220 V,40 W”的灯多少盏？【解析】 每盏灯的额定电流I 0＝P U ＝40220 A ＝211 A ，I ＝5 A ，I I 0＝52/11＝27.5，那么最多能同时安装“220 V，40 W”的灯27盏．【答案】 2711.有四盏灯，接入如图5­2­8所示的电路中，L 1和L 2都标有“220 V 100 W”字样，L 3和L 4都标有“220 V 40 W”字样，把电路接通后，最暗的灯是哪一盏？最亮的灯是哪一盏？图5­2­8【解析】 由它们的额定电压、额定功率可判定：R 1＝R 2<R 3＝R 4，故R 4>R 1>R 23并，由串联电路的功率分派可得P 4>P 1>(P 2＋P 3)，由并联电路的功率分派可得P 2>P 3，因此L 3最暗，L 4最亮．【答案】 L 3最暗，L 4最亮12．某同窗家电能表的规格是(5 A,220 V)，他家已有40 W 灯2盏，80 W 彩电1台，120 W 洗衣机1台，当这些电器同时利历时，可否再接一只800 W 的电饭煲利用？【解析】 电能表额定功率P ＝UI ＝220 V×5 A＝1 100 W.原有电器总功率P 1＝P 灯×2＋P 视＋P 机＝40 W×2＋80 W ＋120 W ＝280 W ，P －P 1＝1 100 W －280 W ＝820 W>800 W ，能再接一只800 W 的电饭煲利用． 【答案】 观点析。
