塑胶模具设计十大步骤

拆模部分一、定义:通俗的说:把产品从封闭的模具型腔里打开,并能取出产品的一系列分模线。

二、原则: 能靠破的不插破,能大斜度插破的,不限小斜度, 并且能方便加工。

三、名词:1.靠破:产品从封闭的模具型腔中取出,拆模线与运动向成水平关系的面。

2.插破: 与靠破相对,成斜度关系。

如图:3.入子:因为模具加工需要或方便加工,而把成型部分,分为几块加工,或几小块拼入,其中除主型腔外,其余部分材料均作入子。

圆形入子可称作型芯。

4.其它: SLI KPI CVI CRI AP BP EP等。

四、典型形状拆模(1)BOSS孔A: 尺寸确定1.非重要孔(未注公差尺寸)拆法:以小端尺寸向外斜1度或3度。

2.重要孔(有公差要求)拆法: 做最大尺寸,并做适当斜度。

B: 顶出方式优先考虑用打管,其次是双顶针。

C: 拆模1.作成打管就在打管型芯上成型。

2.一般直接拆成型芯。

3.孔较浅且不在平面上, 右直接在模具上成型,拆整件。

(2)筋板a.入子拆法的确定1.筋较深(>10mm)时,考虑拆入子。

原则:优先考虑能研磨且形状则。

优点:(1)加工工艺,工序可以错开,便与安排,缩短工期。

(2)避免放电加工。

精度差,周期长。

(3)抛光方便。

(4)有益于塑件成型。

塑料包风,充不足的缺陷能适当降低。

缺点:(1)装配上难度。

(2)模具强度相对降低。

(3)溢料可能性增大。

2.浅筋(<5mm)时,考虑拆整件b.筋的拆模1.底部有R角拆模: 一般如右图,保证有0.1~0.2, 甚至0.5的直面,剩余部分做R角(图纸上基本会提示清楚)。

2.底部有R角,中间有一段直角。

拆模: 一般如右图,沿R角的端面拆模。

图纸有要求, 筋底部重要,可按1方法拆模。

3.底部是直面拆模:沿底部单边拆模。

注: 加强筋,是要做拔模斜度的。

图档尺,寸一般是直角,拆模时,应先把筋倒斜度后,再行拆模,沿筋底部。

(3)靠破穴穴在模具上反应为公母仁料靠死。

拆模:形复杂,又尺寸较小时,考虑拆入子,否则直接成形。

塑胶模具开发设计的最常见方法及工艺三篇第1条塑料模具开发和设计最常用的方法和过程1、测量工具卡尺、千分尺、千分表、标准量块、标准角度块、转盘、角度量块、投影仪、计数机等。

；2、加工机械设备工床、车床、磨床、钻床、数控(电脑工)、火花机、线切割机等。

3)加工方法和工艺一般情况下，模具毛坯直接从模具毛坯工厂订购回来，其加工方法在此省略。

根据精密注塑模具加工设计图纸，在模具毛坯、模芯、排位、斜顶、镶件等钢材订购完毕后，即可开始精密注塑模具加工的安排。

按照加工工艺，大致可以分为两部分:精密注塑模具加工粗加工和精密注塑模具加工精加工。

模具毛坯装框时，应先装0+厚的锣床或电脑锣，然后再精加工(模具毛坯厂也可代其加工模具毛坯，但需支付相应的费用；为了节约成本，一些小型模具厂经常加工自己的零件，但效率低，精度不高。

通过塑料模具的开发和设计，其他零件也被粗略地加工成毛坯。

之后，电脑巩、火化机、线切割机精加工出符合图纸精度要求的零件，最后将毛坯组装成一套完整的模具。

工艺流程大致如下:模具毛坯开框，模芯、排位，数控加工，铜加工、火机加工型腔(EMD)，钳工加工(FIT模具)，抛光(保存模具)，模具安装及试模。

在实际制造中，几种塑料模具的开发、设计和加工技术相互交织，需要塑料模具开发设计人员和模具大师来安排各个环节。

一个步骤出错，所有的锅都是负面返工，这通常会导致模具损坏。

成品精密注塑模具加工不美观。

如果要补救，只能改变，这会增加时间和成本，而且大多数时间是最重要的。

目前，精密注塑模具加工行业的竞争非常激烈。

客户非常渴望给模具室时间，不能按时交付模具。

最终，他们将失去对客户的各种加工机械和设备功能的简要介绍。

1、工床，用于手工铣削、切削较简单形状的工件、规则，如直线、斜线；通常用于加工精度较低的工件，如毛坯开口、模芯、线开口等。

2、车床，主要用于圆形工件加工，如泵送喷嘴、定位环、法兰、圆形模具(CORE)、圆形铜等。

；精度可以达到更高的要求。

实用详细！塑胶模具设计思路与流程，建议收藏！一套可靠的模具设计，主要体现在所成型的塑料制品的质量（外观质量和尺寸稳定性），加工制造时方便、迅速、简练，既又省资金、人力，留有更正、改良余地、使用时安全、稳定、便于维修、在注射成型时有较短的成型周期和较长使用寿命以及具有合理的模具制造工艺性等方面。

1.工厂模具设计主要流程客户提供产品图→分析产品→确认塑料品种→确认模具材质→转工程图→乘缩水作镜相→完善组立图→订模胚→订模仁料→拔模→3D 分模→确定流道/浇口方式→参照排位图进行结构设计→拆镶件→更正3D→工程出图包括：（模仁/镶件/模胚/散件）→做 BOM 表→校对审核。

2.在设计应注意的几个方面1.我们在开始模具设计时，应多注意考虑几种方案，衡量每种方案优缺点，从中优选一种，对于T模，亦认真对待。

因为时间认识上的原因，当时认为合理的设计，经过生产使用实践也一定会有可能可以改进的地方。

2.在交出设计方案后，要与工厂多沟通，了解加工过程及制造使用中的情况。

每套模都应有一个固定分析经验，总结得失的过程，才能不断提高模具设计水平。

3.设计时多参考过去所设计的类似图纸，吸取其经验与教训。

4.模具设计部门理应是一个整体，不能每个设计成员各自为政，特别是模具设计总结结论方面，一定要有独特的的风格。

3.模具设计依据主要依据，就是客户所提供给我们的产品图纸及样板。

设计人员必须对产品及样板进行认真详细的分析与消化，同时在设计过程中，必须逐一核查一下所有项目。

•尺寸精度相关尺寸的正确性。

（1).外观要求高，尺寸精度要求低的熟料制品，如玩具等，具体尺寸除转配外，其余尺寸只要吻合较好即可。

(2).围观尺寸要求都很严的制品。

•脱模斜度是否合理。

•制品壁厚及均匀性。

•塑料种类。

(塑料种类想盗模具钢材的选择与确定缩水率)•表面要求。

•制品颜色。

一般情况，颜色对模具设计无直接影响。

当制品壁厚，外型较大时，易产生颜色不均匀；且颜色越深，制品缺陷暴露得越明显。

塑料模具设计与制造工艺流程塑料模具设计与制造工艺流程一、引言塑料模具是一种用于制造塑料制品的重要工具，它具有成本低、加工效率高、可大批量生产等优点，被广泛应用于汽车、家电、电子产品等各个领域。

本文将详细介绍塑料模具设计与制造的工艺流程。

二、模具设计1.产品分析：首先需要对要制造的塑料制品进行全面的分析，包括产品的尺寸、形状、结构和功能等方面。

通过分析可以确定所需模具的类型、材料和工艺。

2.模具结构设计：根据产品分析的结果，进行模具结构设计。

模具结构设计包括顶出、翻斜、分模、脱模等方面的考虑，以确保产品能够顺利脱模。

3.模具零件设计：对整个模具进行分解，设计各个零部件的形状和尺寸。

常见的模具零件包括模板、螺杆、模芯、顶针等。

设计时要考虑零件的强度、刚度和耐磨性等因素。

4.模具装配设计：根据模具零件设计的结果进行模具的装配设计，确保各个零部件之间的配合精度和加工精度要求。

5.模具设计验证：对设计的模具进行验证，包括结构强度、脱模性能、产品加工性能等方面的测试和分析。

如果存在问题，需要进行相应的修改和优化。

三、模具制造1.原材料准备：根据模具设计的结果，准备所需的模具材料，通常使用的材料有钢材和铝合金等。

根据不同情况选择合适的材料。

2.粗加工：将材料进行粗加工，包括锻造、剪切、车削等步骤，使材料初步呈现出设计要求的形状和尺寸。

3.精加工：对粗加工的模具零部件进行精加工，包括铣削、磨削、钻孔等步骤，使零部件达到设计要求的精度和表面光洁度。

4.热处理：对加工好的模具零部件进行热处理，通过控制温度和时间等参数，使零部件具有良好的硬度和韧性。

5.装配调试：将加工好的零部件进行装配调试，在装配过程中进行配合精度和尺寸精度的检测和调整，确保模具的正常使用。

四、模具试模1.试模准备：在进行试模前，需要对模具进行清洁和润滑处理，确保模具表面的光洁度和顺滑度。

2.材料预热：根据所使用的塑料材料，对材料进行预热处理，使其达到适宜的流动性和熔融温度，以便顺利注入模具。

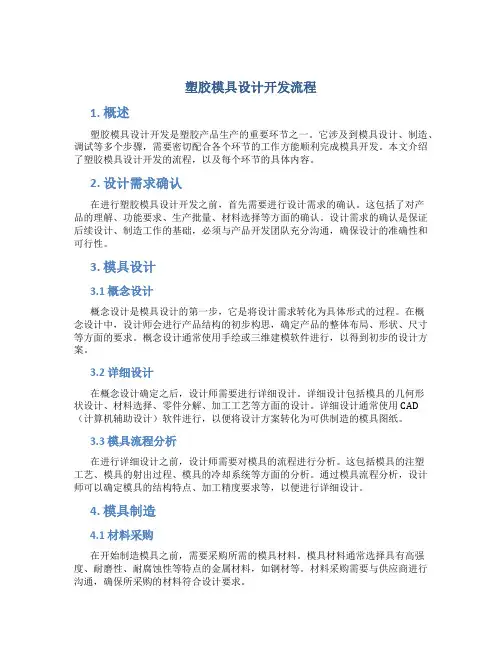

塑胶模具设计开发流程1. 概述塑胶模具设计开发是塑胶产品生产的重要环节之一。

它涉及到模具设计、制造、调试等多个步骤，需要密切配合各个环节的工作方能顺利完成模具开发。

本文介绍了塑胶模具设计开发的流程，以及每个环节的具体内容。

2. 设计需求确认在进行塑胶模具设计开发之前，首先需要进行设计需求的确认。

这包括了对产品的理解、功能要求、生产批量、材料选择等方面的确认。

设计需求的确认是保证后续设计、制造工作的基础，必须与产品开发团队充分沟通，确保设计的准确性和可行性。

3. 模具设计3.1 概念设计概念设计是模具设计的第一步，它是将设计需求转化为具体形式的过程。

在概念设计中，设计师会进行产品结构的初步构思，确定产品的整体布局、形状、尺寸等方面的要求。

概念设计通常使用手绘或三维建模软件进行，以得到初步的设计方案。

3.2 详细设计在概念设计确定之后，设计师需要进行详细设计。

详细设计包括模具的几何形状设计、材料选择、零件分解、加工工艺等方面的设计。

详细设计通常使用CAD （计算机辅助设计）软件进行，以便将设计方案转化为可供制造的模具图纸。

3.3 模具流程分析在进行详细设计之前，设计师需要对模具的流程进行分析。

这包括模具的注塑工艺、模具的射出过程、模具的冷却系统等方面的分析。

通过模具流程分析，设计师可以确定模具的结构特点、加工精度要求等，以便进行详细设计。

4. 模具制造4.1 材料采购在开始制造模具之前，需要采购所需的模具材料。

模具材料通常选择具有高强度、耐磨性、耐腐蚀性等特点的金属材料，如钢材等。

材料采购需要与供应商进行沟通，确保所采购的材料符合设计要求。

4.2 CNC加工模具制造通常采用CNC（计算机数控）加工技术。

CNC加工可以高效、精确地进行模具零部件的加工，提高模具的制造精度和效率。

在CNC加工过程中，需要根据详细设计图纸进行加工，并进行必要的质量检测。

4.3 组装与调试在完成模具零部件的加工之后，需要进行模具的组装与调试工作。

塑胶模具设计的十大步骤一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

回复“模具”，查看更多二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。

根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。

3. 确定成型方法——采用直压法、铸压法还是注塑法。

4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。

例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。

要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。

模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加工B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理，7 精磨，8CNC 精加工，9 电火花加工，10 省模C：模具零件加工：1 滑块加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

2， A/B 板加工（即动定模框加工），a：A/B 板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。

3，面板加工：铣床加工镗机咀孔或加工料嘴孔。

4，顶针固定板加工：铣床加工：顶针板与B 板用回针连结，B 板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

5，底板加工：铣床加工：划线，校正，镗孔，倒角。

（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm3）铣床加工：先将铣床机头校正，保证在0.02mm 之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R 角。

4）钳工加工：攻牙，打字码5） CNC 粗加工6）发外热处理HRC48-527）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm 之内8） CNC 精加工9）电火花加工10）省模，保证光洁度，控制好型腔尺寸。

塑胶模具设计流程
塑胶模具设计流程是指将塑料制品的设计图纸转化为实际可生
产的模具，并且考虑到模具的质量、成本和生产效率等多方面因素。

下面是详细的塑胶模具设计流程：
1. 需求分析：首先了解客户的需求，包括产品的形状、尺寸、
材质和生产要求等方面的需求，以此制定出设计方案。

2. 模具设计：根据需求，设计模具的结构和零件，包括产品的
内外形状、分型面、冷却系统、脱模系统、定位系统等设计。

3. 模具加工：根据设计图纸，进行模具的加工和装配，包括零
件的铣削、钻孔、镗孔、车削、磨削等。

4. 试模调试：将加工好的模具装上注塑机，进行试模调试，包
括射胶量、温度、压力、速度、脱模等各项参数的调整，直到生产出符合要求的产品。

5. 批量生产：进行生产前的准备工作，包括模具的保养、清洗、维护，以及制定生产计划和生产流程等。

6. 质量检验：对生产出的产品进行质量检验，包括外观、尺寸、力学性能等方面的检验，确保产品符合客户要求和行业标准。

7. 售后服务：在产品售出后，为客户提供售后服务，包括维修、更换模具零件等，以保证客户的满意度和信任度。

以上是塑胶模具设计流程的详细内容，其中每个环节都非常重要，需要进行精心的设计和严格的管理，以保证模具制作出的产品质量和生产效率。

一、注塑模具设计步骤注塑模具的设计须根据以下几个步骤进行：1.塑件分析(1)明确塑件设计要求仔细阅读塑件制品零件图,从制品的塑料品种、塑件形状、尺寸精度、外表粗糙度等各方面考虑注塑成型工艺的可行性和经济性,必要时,要与产品设计者探讨塑件的材料种类与结构修改的可能性.(2)明确塑件的生产批量小批量生产时,为降低本钱,模具尽可能简单；在大批量生产时, 应在保证塑件质量前提下,尽量采用一模多腔或高速自动化生产,以缩短生产周期,提升生产效率,因此对模具的推出机构,塑件和流道凝料的自动脱模机构提出了严格要求.(3)计算塑件的体积和质量计算塑件的体积和质量是为了选用适宜的注塑机,提升设备利用率,确定模具型腔数.2.注塑机的选用根据塑件的体积或重量大致确定模具的结构 ,初步确定注塑机型号,了解所使用的注塑机与设计模具有关的技术参数,如：注塑机定位圈的直径、喷嘴前端孔径及球面半径、注塑机最大注塑量、锁模力、注塑压力、固定模板和移动模板面积大小及安装螺孔位置、注塑机拉杆的间距、闭合厚度、开模行程、顶出行程等.(1)凹、凸模零件工作尺寸的计算；(2)型腔壁厚、底板厚度的计算；(3)模具加热、冷却系统有关参数的计算.4.模具结构设计(1)塑件在模具中摆放位置及分型面选择；(2)模具型腔数确实定,型腔的排列方式等；(3)模具浇注系统的设计,包括流道布置以及浇口类型、大小及位置确实定；(4)模具成型零件的结构设计,主要是成型零件的结构形式；(5)制件推出机构设计；(6)侧分型与抽芯机构的设计(如需要的话)；(7)排气方式设计；⑹模具总体尺寸确实定,选购模架.模架已逐渐标准化,根据生产厂家提供的模架图册,选定模架,在以上模具零部件设计根底上初步绘出模具的完整结构图.5.注塑机参数的校核(1)最大注塑量的校核；(2)注塑压力的校核；(3)锁模力的校核；(4)模具与注塑机安装局部相关尺寸校核,包括闭合高度、开模行程、模座安装尺寸等几个方面的相关尺寸校核.模具总图绘制必须符合机械制图国家标准,其画法与一般机械图画法原那么上没有区别,只是为了更清楚地表达模具中成型制品的形状、浇口位置的设置,在模具总图的俯视图上,可将定模拿掉,而只画动模局部的俯视图.模具总装图应包括必要尺寸,如模具闭合尺寸、外形尺寸、特征尺寸〔与注塑机配合的定位环尺寸〕,装配尺寸、极限尺寸〔活动零件移动起止点〕及技术条件,编写零件明细表等.通常主要工作零件加工周期较长,加工精度较高,因此应首先认真绘制,而其余零部件应尽量采用标准件.实际上,以上设计步骤并不是独立的,而是互相牵制的,在设计中应随时根据出现的不合理结构及时调整.7.全面审核投产制造模具设计员一般应参与加工、组装、试模、投产的全过程.8.模具安装及试模步骤〔1〕模具安装1〕清理模板平面定位孔及模具安装面上的污物、毛刺.2〕如果模具外形尺寸不大,可采用整体安装法.先在机器下面两根导轨上垫好板,模具从侧面进入机架间,定模入定位孔,并放正, 慢速闭合模板,压紧模具,然后用压板或螺钉压紧定模,并初步固定动模,然后慢速开闭模具,找正动模,应保证开闭模具时平稳、灵活, 无卡住现象,然后固定动模.3〕调节锁模机构,保证有足够开模距及锁模力,使模具闭适宜当4〕慢速开启模板直至模板停止后退为止,调节顶出装置,保证顶出距离.开闭模具观察顶出机构运动情况,动作是否平衡、灵活、协调.5〕模具装好后,待料筒及喷嘴温度上升到距离预定温度20〜30C,即可校正喷嘴浇口套的相对位置及弧面接触情况,可用一纸片放在喷嘴与浇口套之间,观察两者接触印痕,检查吻合情况 ,须使松紧适宜,校正后拧紧注射座定位螺钉,紧固定位.6〕开空车运转,观察模具各局部运行是否正常,然后才可注射试模.〔2〕试模试模时,塑件上常可能会出现各种弊病,为此必须进行原因分析、排除故障.造成次、废品的原因很多,有时是单一的,但经常是多方面综合的原因.需按成型条件、成型设备、模具结构及制造精度、塑件结构及形状等因素逐个分析找出其中主要矛盾,然后再采取调节成型工艺参数、修整模具等方法加以解决.。

塑胶模具制作工艺流程
《塑胶模具制作工艺流程》
塑胶模具制作是一项复杂的工艺，需要经过多个步骤才能完成。

下面是塑胶模具制作的工艺流程：
1. 产品设计与制作方案确定：首先，需要进行产品设计，确定产品的尺寸、结构和外观。

然后，制定出相应的制作方案，包括模具的结构设计和制作工艺。

2. 模具设计与制作：根据产品设计方案，进行模具的结构设计。

这一步需要考虑到产品的形状、尺寸和材料等因素。

设计完成后，需要进行数控加工，制作出模具的雏形。

3. 模具调试与试模：制作好的模具需要进行调试和试模，以确保模具的正常运转和产品的质量。

在试模的过程中，需要对模具进行不断的调整和修改，直到产品的品质符合要求。

4. 注塑生产：一切准备就绪后，就可以进行注塑生产。

通过注塑机，将熔化的塑料材料注入到模具腔内，让其冷却凝固，最终形成所需的塑胶制品。

5. 产品检验与修整：生产出的产品需要进行检验，确保其质量合格。

如果出现质量问题，需要进行修整或重新制作。

通过以上几个步骤，塑胶模具制作工艺就完成了。

需要强调的是，每一个步骤都需要经过严格的操作和技术要求，以确保最
终产品的质量和精度。

塑胶模具制作是一门综合性很强的工艺，需要有丰富的经验和技术支撑。
