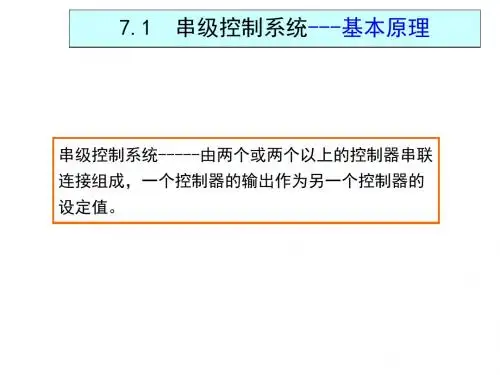

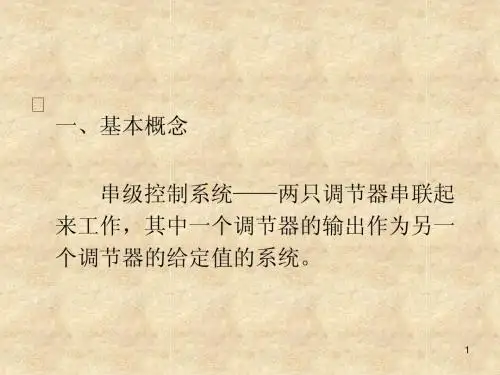

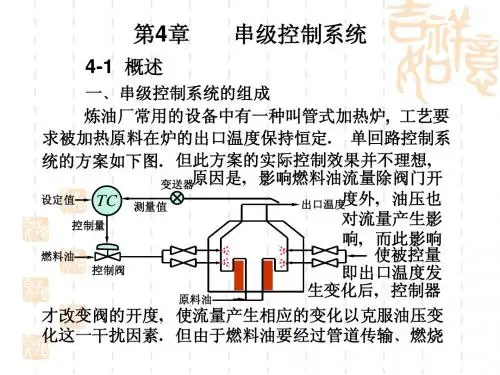

实验一串级控制系统组成实验一、概念在串级控制系统中，采用了主、副两只控制器，其中主控制器的输出作为副控制器的给定，而由副控制器的输出去控制控制阀。
本次实验采用仪表实验装置，其内容就是让学生自行连成液位与液位及液位与流量两个串级控制系统。
二、目的要求、1．熟悉实验装置(参见实验指导书)。
2．利用所提供的液位实验装置连成一个以二阶液位L2为主变量，一阶液位L1为副变量，F2为控制变量的液位与液位串级控制系统。
3．利用液位实验装置连成一个以二阶液位L2为主变量，以一阶液位F l为副变量和控制变量的液位与流量串级控制系统。
三、注意事项1．本次实践只连线路，不允许接通电源。
四、思考问题1．串级控制系统中主、副控制器的内、外给定开关应如何放置?2．试分析液位与液位串级控制系统在干扰作用下的工作过程。
3．已知控制阀为气闭式，并安装在水槽的入口处，试分析液位与液位串级控制系统中主、副控制器的正、反作用应如何选?实验二串级控制系统的投运和整定一、概述串级控制系统具有主、副两只控制器，因此投运和整定要比单回路系统复杂一些。
但只要按照先副后主的步骤循序进行，并掌握住投运和整定的要领，串级控制系统的投运和整定方法也是不难掌握的。
串级控制系统的整定方法很多，本次采用的是一步整定法。
即先根据副变量的类型，按经验数据将副控制器参数一次性放好，不再改变，然后再按单回路系统的4：1衰减曲线法直接整定主控制器的参数。
本次实验要求学生利用所提供的液位实验装置连成一个以二阶液位L2为主变量，一阶液位L l为副变量，F2为控制变量的液位与液位串级控制系统，并对该系统进行投运和整定实践。
二、实验目的1．串级控制系统的投运2．串级控制系统控制器参数的整定三、实验要求1．掌握串级控制系统的投运方法。
2．掌握一步整定法整定串级控制系统控制器参数的方法。
3．要求学生根据实验的目的要求自行拟定实验步骤。
4．实验完成后一星期内每人提交一份实验报告，内容要求同前。
