第三章串级控制系统简单控制系统由于结构简单，而得到广泛的应用，其数量占有所有控制系统总数的80% 以上，在绝大多数场合下已能满足生产要求。
但随着科技的发展，新工艺、新设备的出现，生产过程的大型化和复杂化，必然导致对操作条件的要求更加严格，变量之间的关系更加复杂。
同时，现代化生产往往对产品的质量提出更高的要求，例如甲醇精馏塔的温度偏离不允许超过1℃石油裂解气的生冷分离中，乙烯纯度要求达到99.99%等，此外，生产过程中的某些特殊要求，如物料配比、前后生产工序协调问题、为了安全而采取的软保护的问题、管理与控制一体化问题等，这些问题的解决都是简单控制系统所不能胜任的，因此，相应地就出现了复杂控制系统。
在简单反馈回路中增加了计算环节、控制环节或其他环节的控制系统统称为复杂控系统。
复杂控制系统种类较多，按其所满足的控制要求可分为两大类：以提高系统控制质量为目的的复杂控制系统，主要有串级和前馈控制系统；满足某些特定要求的控制系统，主要有比值、均匀、分程、选择性等。
本章将重点介绍串级控制系统。
串级控制系统是所有复杂控制系统中应用最多的一种，它对改善控制产品有独到之处。
当过程的容量之后较大，负荷或扰动变化比较剧烈、比较频繁、或是工艺对生产质量提出的要求很高，采用单控制系统不能满足要求时，可考虑采用串级控制系统。

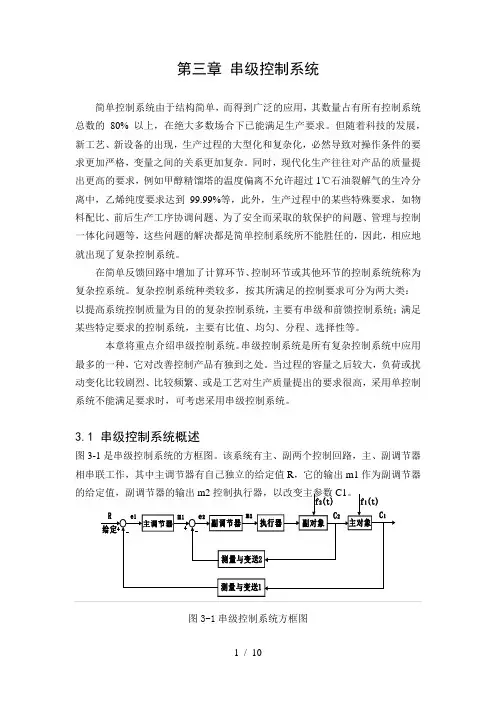

3.1 串级控制系统概述图3-1串级控制系统方框图3.2 串级控制系统的特点串级控制系统从总体来看，仍然是一个定制控制系统，因此主变量在扰动作用下的过渡过程和简单定制控制系统的过渡过程具有相同的品质指标和类似的形式。
但是串级控制系统和简单控制系统相比，在结构上增加了一个与之相连的副回路，因此具有一系列特点。
由于副回路的存在，改善了过程的动态特性提高了系统的工作频率。
串级控制系统在结构上区别于接单控制系统的主要标志是用一个闭合的副回路代替了原来的一部分被控对象。
所以，也可以把整个副回路看作是主回路的一个环节，或把副回路称为等效副对象。

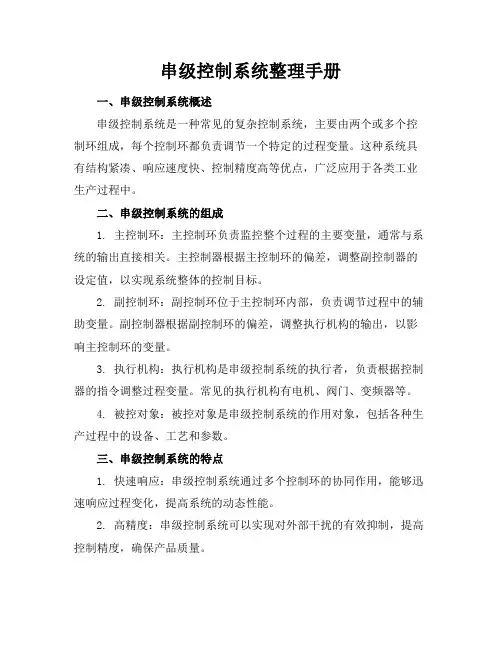

串级控制系统整理手册一、串级控制系统概述串级控制系统是一种常见的复杂控制系统，主要由两个或多个控制环组成，每个控制环都负责调节一个特定的过程变量。
这种系统具有结构紧凑、响应速度快、控制精度高等优点，广泛应用于各类工业生产过程中。
二、串级控制系统的组成1. 主控制环：主控制环负责监控整个过程的主要变量，通常与系统的输出直接相关。
主控制器根据主控制环的偏差，调整副控制器的设定值，以实现系统整体的控制目标。
2. 副控制环：副控制环位于主控制环内部，负责调节过程中的辅助变量。
副控制器根据副控制环的偏差，调整执行机构的输出，以影响主控制环的变量。
3. 执行机构：执行机构是串级控制系统的执行者，负责根据控制器的指令调整过程变量。
常见的执行机构有电机、阀门、变频器等。
4. 被控对象：被控对象是串级控制系统的作用对象，包括各种生产过程中的设备、工艺和参数。
三、串级控制系统的特点1. 快速响应：串级控制系统通过多个控制环的协同作用，能够迅速响应过程变化，提高系统的动态性能。
2. 高精度：串级控制系统可以实现对外部干扰的有效抑制，提高控制精度，确保产品质量。
3. 灵活性：串级控制系统可根据实际生产需求，调整控制参数，适应不同工况。
4. 易于维护：串级控制系统结构清晰，便于故障排查和日常维护。
四、串级控制系统的设计要点1. 确定控制目标：明确串级控制系统的主、副控制环控制目标，确保系统稳定运行。
2. 选择合适的控制器：根据被控对象的特性，选择合适的控制器类型和参数。
3. 优化控制参数：通过调整控制器参数，使串级控制系统达到最佳控制效果。
4. 考虑系统抗干扰能力：在设计过程中，充分考虑外部干扰因素，提高系统的抗干扰能力。
5. 系统调试与优化：在系统投运后，根据实际运行情况，不断调整和优化控制参数，确保系统稳定、高效运行。
五、串级控制系统的实施步骤1. 系统分析与建模：深入了解生产工艺，对被控对象进行详细分析，建立准确的数学模型，为控制器设计提供依据。
