城市轨道电力监控系统城市轨道电力监控系统是现代城市轨道交通的重要组成部分，它负责监控和管理城市轨道交通的电力供应和分配。
随着城市化进程的加快，城市轨道交通系统变得越来越复杂，因此，一个高效、可靠的电力监控系统对于确保轨道交通安全、稳定运行至关重要。
首先，城市轨道电力监控系统需要具备实时监控功能，能够对电力设备的运行状态进行实时监测。
这包括对变电站、配电室、供电线路等关键设备的状态进行监控，确保它们在任何时候都能正常工作。
通过安装传感器和数据采集设备，系统可以收集到电力设备的电压、电流、温度等关键参数，并通过通信网络将这些数据传输到监控中心。
其次，系统应具备故障诊断和预警功能。
通过对收集到的数据进行分析，系统可以识别出潜在的故障和异常情况，并及时发出预警信号。
这有助于运维人员提前采取预防措施，避免故障的发生，或者在故障发生时迅速进行处理，减少对轨道交通运营的影响。
此外，城市轨道电力监控系统还应具备远程控制功能。
在发生紧急情况时，运维人员可以通过系统远程控制电力设备，如切断电源、切换供电线路等，以确保乘客的安全和轨道交通的正常运行。
为了提高系统的可靠性和安全性，城市轨道电力监控系统还应具备数据备份和恢复功能。
在系统发生故障或数据丢失时，可以通过备份数据快速恢复系统的正常运行，减少系统故障对轨道交通运营的影响。
最后，城市轨道电力监控系统的设计和实施应遵循国家和行业的相关标准和规范，确保系统的兼容性和可扩展性。
随着技术的发展和轨道交通需求的变化，系统应能够方便地进行升级和扩展，以适应未来的发展需求。
综上所述，城市轨道电力监控系统是确保城市轨道交通安全、高效运行的关键技术之一。
通过实时监控、故障诊断、远程控制、数据备份和恢复等功能，系统能够有效地管理和控制轨道交通的电力供应，为城市的可持续发展提供有力支持。
浅谈城市轨道交通电力监控系统
城市轨道交通电力监控系统是一个综合的、集成化的信息管理平台，可以对各个控制中心及车站的电力系统、环境系统与其他配套设备的运行状况进行实时集中监控，最大化保障交通用电的稳定性和可靠性。
一、系统的功能
城市轨道交通电力监控系统能够实现对各种电力设备的控制、信息采集、数据分析处理、远程运行维护、统计报表、事故报警、画面调阅、历史数据查询功能，实时对设备与环境进行监测、控制，保证轨道交通的正常运作。
二、系统的特点
（1）智能化集成
系统配有各种类型的智能元器件，采用标准的现场总线或其他数字通讯方式将具有通讯能力的传感器相互连接起来，实现数据采集和智能化控制。
从而方便地实现对低压配电设备和具体工程机电设备的遥测、遥信、遥控、遥调功能。
（2）个性化定制
通过平台软件实现整个工程系统的智能化管理，可根据不同用户的需求来定制解决方案。
（3）通信协议兼容性
系统基于国际标准网络传输技术和网络协议设计，本系统可接入其他厂家的传感器或第三方公司的管理系统，具备很高的兼容性。
城市轨道交通电力监控系统可以对交通供电设备及其运行环境进行监控和数据采集，打造供电系统的自动化管理。

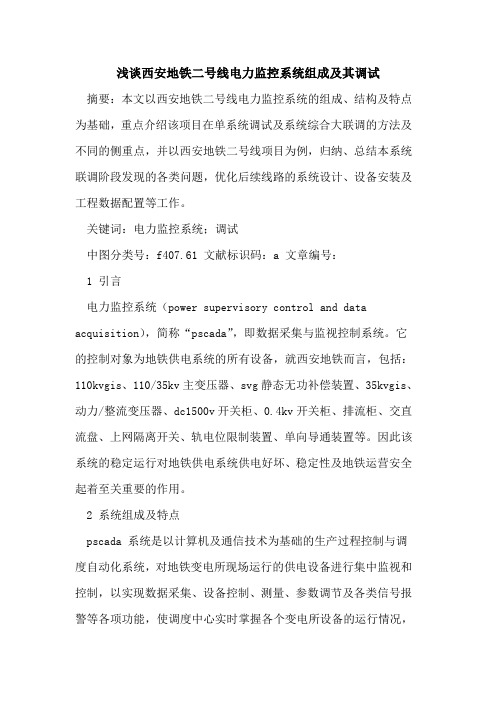

浅谈西安地铁二号线电力监控系统组成及其调试摘要：本文以西安地铁二号线电力监控系统的组成、结构及特点为基础，重点介绍该项目在单系统调试及系统综合大联调的方法及不同的侧重点，并以西安地铁二号线项目为例，归纳、总结本系统联调阶段发现的各类问题，优化后续线路的系统设计、设备安装及工程数据配置等工作。
关键词：电力监控系统；调试中图分类号：f407.61 文献标识码：a 文章编号：1 引言电力监控系统（power supervisory control and data acquisition），简称“pscada”，即数据采集与监视控制系统。
它的控制对象为地铁供电系统的所有设备，就西安地铁而言，包括：110kvgis、110/35kv主变压器、svg静态无功补偿装置、35kvgis、动力/整流变压器、dc1500v开关柜、0.4kv开关柜、排流柜、交直流盘、上网隔离开关、轨电位限制装置、单向导通装置等。
因此该系统的稳定运行对地铁供电系统供电好坏、稳定性及地铁运营安全起着至关重要的作用。
2 系统组成及特点pscada 系统是以计算机及通信技术为基础的生产过程控制与调度自动化系统，对地铁变电所现场运行的供电设备进行集中监视和控制，以实现数据采集、设备控制、测量、参数调节及各类信号报警等各项功能，使调度中心实时掌握各个变电所设备的运行情况，保障地铁运营的安全。
以西安地铁为例，其供电系统主要由110 kv/35kv主变电所及分布于沿线各站的牵引降压混合变电所、降压变电所组成，地铁内部由35kv电压组成一个独立开环供电网络，该网络以双回路馈电电缆向各牵引降压混合变电所和降压变电所供电。
针对该供电系统特点，西安地铁pscada系统采用了集中管理，分散布置的模式，分层、分布式的系统结构，系统由管理层，网络通信层、间隔层设备组成。
变电所管理层通过通讯网络与所内各供电系统智能设备进行接口数据交互，完成数据采集与控制功能。
pscada系统对全线上述各类变电所的供电设备进行监视控制、数据采集以及对接触网电动开关设备的运行状态监视控制，负责全线牵引及电力供电系统的运行管理、正常检修及事故抢修的调度指挥，以确保整个供电系统及设备安全、可靠地运行。
浅谈地铁视频监控系统（CCTV）的建设及应用摘要：本文借鉴沈阳地铁视频监控（CCTV）系统的建设及应用情况，适当考虑技术发展的前瞻性，并从实际建设、运营维护等角度出发，介绍了地铁视频监控（CCTV）系统。
关键词：地铁；CCTV；同步；存储1、概述视频监视（CCTV）系统能够为地铁控制中心的调度员、各车站值班员、列车司乘人员等提供有关列车运行、防灾救灾、旅客疏导、客流分析等视频信息，并向公安警务人员提供社会治安等方面的视频内容。
CCTV系统采用全数字高清（1080P）制式，能够在瞬间电源倒换时不死机，设备及板卡允许带电热插拔，具有组成简单、易扩容、易升级、易维护等特点。
2、系统构成2.1总体构成CCTV系统由图像采集、图像显示及录制、车站控制处理、中心控制处理及显示、以太网交换机、车辆段控制处理、室外机箱、编/解码设备、网管等设备组成，并与公安视频共享前端、平台及存储。
为了方便运营维护，视频监视系统设有网管系统，可对视频监视系统设备进行参数设置、编程及故障告警等综合管理。
2.2车站2.2.1设备构成车站设备由高清摄像机、解码器、编码器、车站交换机、监控终端、管理服务器、录像存储设备、ODF配线架、系统软件及设备机柜等。
车站监控网络是对车站管辖范围内的视频信号的监控和录像，网络摄像机输出的数字视频信号通过光缆传送至车站交换机，通过车站交换机实现存储及连接传输设备。
值班员通过监视器监视车站视频图像，通过录像存储设备对车站图像进行录制，在授权的情况下可调看车站存储的历史图像。
2.2.2摄像机1）固定枪式高清摄像机变焦枪式摄像机设置在站厅、站内自动扶梯、人行步道处、车站出入口、自动售票处、检票口、自动升降梯出入口、通道拐弯、区间入口、设备区走廊等处。
2）定焦枪式摄像机设置在上下行站台、安检机、AFC边门等处。
3）高清半球摄像机设置在票务室、售票亭、设备机房等处。
4）一体化球型高清摄像机设置在车控室、站厅层、变电所、通道、车站出入口外（卷帘门外）及设备机房等处。

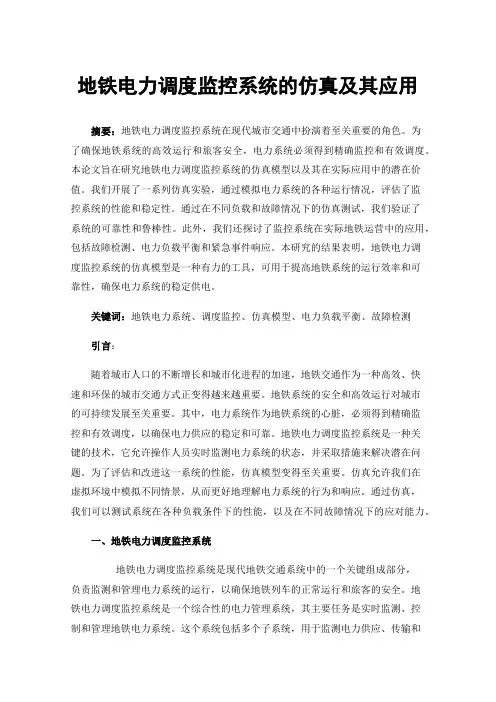

地铁电力调度监控系统的仿真及其应用摘要：地铁电力调度监控系统在现代城市交通中扮演着至关重要的角色。
为了确保地铁系统的高效运行和旅客安全，电力系统必须得到精确监控和有效调度。
本论文旨在研究地铁电力调度监控系统的仿真模型以及其在实际应用中的潜在价值。
我们开展了一系列仿真实验，通过模拟电力系统的各种运行情况，评估了监控系统的性能和稳定性。
通过在不同负载和故障情况下的仿真测试，我们验证了系统的可靠性和鲁棒性。
此外，我们还探讨了监控系统在实际地铁运营中的应用，包括故障检测、电力负载平衡和紧急事件响应。
本研究的结果表明，地铁电力调度监控系统的仿真模型是一种有力的工具，可用于提高地铁系统的运行效率和可靠性，确保电力系统的稳定供电。
关键词：地铁电力系统、调度监控、仿真模型、电力负载平衡、故障检测引言：随着城市人口的不断增长和城市化进程的加速，地铁交通作为一种高效、快速和环保的城市交通方式正变得越来越重要。
地铁系统的安全和高效运行对城市的可持续发展至关重要。
其中，电力系统作为地铁系统的心脏，必须得到精确监控和有效调度，以确保电力供应的稳定和可靠。
地铁电力调度监控系统是一种关键的技术，它允许操作人员实时监测电力系统的状态，并采取措施来解决潜在问题。
为了评估和改进这一系统的性能，仿真模型变得至关重要。
仿真允许我们在虚拟环境中模拟不同情景，从而更好地理解电力系统的行为和响应。
通过仿真，我们可以测试系统在各种负载条件下的性能，以及在不同故障情况下的应对能力。
一、地铁电力调度监控系统地铁电力调度监控系统是现代地铁交通系统中的一个关键组成部分，负责监测和管理电力系统的运行，以确保地铁列车的正常运行和旅客的安全。
地铁电力调度监控系统是一个综合性的电力管理系统，其主要任务是实时监测、控制和管理地铁电力系统。
这个系统包括多个子系统，用于监测电力供应、传输和分配，以确保电力系统的稳定性和可靠性。
该系统监测电力供应的来源，例如电网或地铁站的独立电源，并确保电力供应的连续性和稳定性。
轨道交通中电力监控系统的应用浅析1.前言轨道交通电力监控系统指的是对城市轨道交通情况进行全面监控的电力系统，该系统的监控对象包括城市轨道交通的接触网、变电所、配电所等电力设备，主要任务是监控这些电力设备的实际运行情况，通过远程实时控制和远程实时监视，及时发现电力设备的异常状况，报警异常事件，确保电力设备的正常运行。
并通过实时监控，进一步提高电力设备供电系统及配电系统的自动化程度，提高其电力设备管理水平，实现设备自动化调度，做好电力设备维修工作。
交通电力系统主要通过车站变电所及通信通道系统完成信息传输，这两个系统都属于通信专业系统。
其中，变电所综合系统现场测控装置与通信网相互连接而成，并由此形成主控中心、车站以及现场的综合体系，该体系是一种多层应用体系。
系统各个子系统负责的工作大不相同，车站监控系统与主控制系统主要负责数据分析、数据处理以及数据收集等，也作为系统的使用节点与实时监控关键节点存在，几个子系统形成拓扑结构，接口设备指的是系统中的监控设备。
2.轨道交通电力监控系统的架构与分布轨道交通电力监控系统随着城市发展水平的不断提高得到了进一步发展，应用多年以来，主要采用两级管理的方法实施单条线管理，并采用三级控制方法进行使用。
2.1系统架构根据城市轨道交通的分布特征及地域特征来构架整个监控系统，结构体系为分层分布体系。
采用该体系构架监控系统，具有一定的复杂性，且适用于大型系统，与分级别、多层次以及跨地域的自动化系统相适应，不仅可以满足城市轨道交通的发展需求，还可以满足电力发展需求[1]。
车站级管理管理及中央级管理就是上文提及的两级管理，而现场级、车站级以及中央级对应的是三级控制。
可以说，两者之间存在一定的关联性，但同时又保持一种相对独立的关系而存在。
采用分层分布的方法实施系统架构，主要是为了进一步提升系统的可靠性，优化和简化系统；采用动态分布及冗余分布方法，主要是为了使系统的并行度提高。
在此基础上，采用抗干扰及软硬件隔离等措施，最终目的是为了有效提高系统的可用性。
谈城市轨道交通电力监控系统【摘要】随着我国经济的飞速发展，人们生活质量的提高，以及城市现代化进程的不断加快，本文提出了城市轨道交通电力监控系统分层分布总体架构、平台化的技术方案和累积性应用思路，旨在保证监控系统实时性、安全性、可实施性及应用的开放性，同时提出了以综合监控系统为基础的系统架构思路和应用框架。
【关键词】城市轨道交通；电力监控；综合监控中图分类号：c913.32 文献标识码：a 文章编号：引言由于我国国民经济和社会文明的不断发展，城市现代化、智能化的不断进步，对轨道交通的需求日趋增多，城市轨道交通电力监控系统主要是对城市轨道交通全线各类变配电所、接触网等电力设备运行情况进行分层分布远程实时监视和控制，处理供变配电系统的各种异常事故及报警事件，保障系统的正常运行，同时提升供变配电系统调度、管理及维修的自动化程度，提高供电质量，保证系统安全、可靠地运行。
1分层分布的系统架构城市轨道交通虽然在我国起步较晚，但是城市轨道交通在我国的发展还是比较成熟的，城市轨道交通电力监控系统经过多年的实践，单条线路基本上按照两级管理、三级控制方式进行使用和管理，与之相适应的监控系统架构考虑城市轨道交通的地域分布特点，监控系统采用分层分布的结构体系。
分层分布系统架构在监控系统中属于大型复杂系统的系统结构，适用于跨地域、多层次、分级别的大型自动化系统，这种结构既满足目前城市轨道交通的电力应用需求，也满足今后城市轨道交通横向规模综合和纵向应用综合的两度应用发展对支持系统的基础架构要求。
两级管理分别是中央级和车站级，三级控制分别是中央级、车站级和现场级。
它们之间既相互联系又相对独立，分层分布原则确保了层次间的相对独立性，有效分解了系统的复杂度，提升了系统的可实施性；冗余和动态分布原则极大提升了系统的并行度，结合多种软硬件隔离和抗干扰措施，软件支持 1+n 冗余调度，实现系统高可用性的终极目标。
2 系统平台化实现方案由于城市轨道交通已发展多年，根据其发展历程的实践经验可以看出，基于平台化的实时监控系统显现出强大的优势，尤其在综合监控应用模式中，软件平台成为技术方案的核心和技术精华所在。
地铁电力监控系统地铁电力监控系统是确保地铁安全、高效运行的关键技术之一。
随着城市交通的快速发展，地铁作为城市公共交通的重要组成部分，其电力系统的稳定性和可靠性对于保障乘客安全和提升运营效率至关重要。
地铁电力监控系统通过集成先进的传感器技术、数据采集与处理技术、通信技术以及计算机控制技术，实现了对地铁电力系统的实时监控和管理。
首先，地铁电力监控系统的核心功能是对地铁供电系统的实时监控。
这包括对变电站、配电房、接触网、牵引供电系统等关键环节的电压、电流、功率、频率等参数的实时监测。
通过这些数据的实时采集，系统能够及时发现供电系统中的异常情况，如电压波动、电流异常、设备过载等，从而采取相应的措施进行处理，确保供电系统的稳定运行。
其次，地铁电力监控系统还具备故障诊断和预警功能。
通过对历史数据的分析和学习，系统能够预测潜在的故障风险，并在故障发生前发出预警信号。
这不仅有助于减少故障的发生，还能够在故障发生时快速定位故障点，缩短故障处理时间，减少对地铁运营的影响。
此外，地铁电力监控系统还支持远程控制和调度。
通过与地铁运营控制中心的连接，系统能够实现对供电设备的远程控制，如远程开关设备、调整供电参数等。
这不仅提高了操作的便捷性，还能够在紧急情况下快速响应，保障地铁运营的安全。
地铁电力监控系统还具备数据记录和分析功能。
系统会记录供电系统的所有运行数据，并进行深入的数据分析，以优化供电策略，提高能源利用效率。
通过对数据的长期积累和分析，系统还能够为地铁电力系统的规划和升级提供决策支持。
最后，地铁电力监控系统的设计还考虑到了系统的可扩展性和兼容性。
随着地铁线路的扩展和新技术的应用，系统能够方便地进行升级和扩展，以适应不断变化的需求。
同时，系统也能够与其他地铁管理系统如信号系统、车辆监控系统等进行集成，实现数据共享和功能互补，提升整个地铁系统的智能化水平。
综上所述，地铁电力监控系统通过实时监控、故障预警、远程控制、数据记录与分析等功能，为地铁电力系统的安全、稳定和高效运行提供了强有力的技术支持。
浅谈地铁供电系统中电力监控系统摘要：随着城市人口的数量急剧增长，城市交通压力越来越大。
为了方便人们的生活，各个城市地铁建设规模逐渐扩大，但地铁在运行过程中会存在一些小问题，这些小问题就需要电力监控系统进行监控，要想充分发挥电力监控系统的作用，还需要对电力系统进行调试，了解电力监控系统在调试过程中常出现的问题，确保地铁能够安全运行。
本文主要论述了地铁电力监控系统的施工工艺和系统联调。
关键词：地铁；供电系统；电力监控；调试引言综合电力监控系统在地铁系统上的实施是必然的，是科学技术发展所要求的，有很好的发展前景和未来，但是为了实现其后期系统运行的平稳，在前期要进行大量严格的施工程序把控和质量上的调试与检测。
综合监控系统的接口复杂，调试所用的时间长，进行的工作繁重。
一、地铁电力监控系统概述地铁电力监控系统的最大优势在于它可以对各种不同的变电所进行实时监控，主要是进行两方面的监控，一方面是对供电设备的监控，另一方面是对接触网设备的监控，为什么是对这两方面的监控呢，因为这两方面数据的监控会让调度中心全面的掌握变电所设备的运行情况，如果变电所里面出现了其他的情况，可以及时的发现这些问题，做到及时去应对这些问题，针对具体问题进行分析，给出合理的维修调度方案，让变电设备能够实现自动化管理，保证全线供电系统不出现任何问题。
二、电力监控系统主要工序施工工艺（1）中央电力调度系统（2）操作要点及步骤1）基础支架安装控制中心中央电力调度系统主要有固定服务器柜、通信前置机柜、UPS柜、蓄电池柜等设备的基础支架。
按照设计图纸，确定各设备基础位置；测量基准线的确定以房间的轴线为基准，用经纬仪确定纵向基准线。
用水平仪找出基准线上的最高点，作为基准标高。
基础定位严格按照我方颁发的《基础定位测量施工工艺》组织施工，测量误差满足《电气装置安装工程施工及验收规范》标准要求。
把加工制作好的基础支架在相应位置用膨胀螺栓固定于地面上即可。
2）电缆槽安装铝质电缆槽铺设于活动地板下。

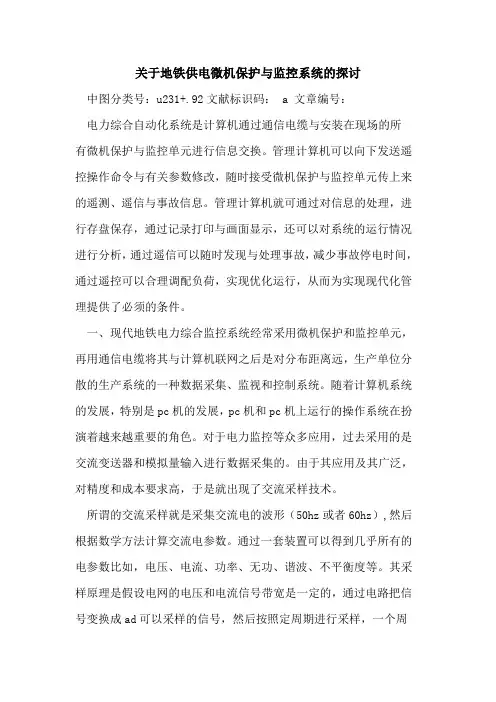

关于地铁供电微机保护与监控系统的探讨中图分类号：u231+.92文献标识码： a 文章编号：电力综合自动化系统是计算机通过通信电缆与安装在现场的所有微机保护与监控单元进行信息交换。
管理计算机可以向下发送遥控操作命令与有关参数修改，随时接受微机保护与监控单元传上来的遥测、遥信与事故信息。
管理计算机就可通过对信息的处理，进行存盘保存，通过记录打印与画面显示，还可以对系统的运行情况进行分析，通过遥信可以随时发现与处理事故，减少事故停电时间，通过遥控可以合理调配负荷，实现优化运行，从而为实现现代化管理提供了必须的条件。
一、现代地铁电力综合监控系统经常采用微机保护和监控单元，再用通信电缆将其与计算机联网之后是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。
随着计算机系统的发展，特别是pc机的发展，pc机和pc机上运行的操作系统在扮演着越来越重要的角色。
对于电力监控等众多应用，过去采用的是交流变送器和模拟量输入进行数据采集的。
由于其应用及其广泛，对精度和成本要求高，于是就出现了交流采样技术。
所谓的交流采样就是采集交流电的波形（50hz或者60hz）,然后根据数学方法计算交流电参数。
通过一套装置可以得到几乎所有的电参数比如，电压、电流、功率、无功、谐波、不平衡度等。
其采样原理是假设电网的电压和电流信号带宽是一定的，通过电路把信号变换成ad可以采样的信号，然后按照定周期进行采样，一个周波采样16点，32点甚至1024点。
然后通过数学算法计算得到需要的量。
其中，微机保护系统的优点（1）可靠性高：一种微机保护单元可以完成多种保护与监测功能。
代替了多种保护继电器和测量仪表，简化了开关柜与控制屏的接线，从而减少了相关设备的故障环节，提高了可靠性。
微机保护单元采用高集成度的芯片，软件有自动检测与自动纠错功能，也有提高了保护的可靠性。
（2）精度高，速度快，功能多。
测量部分数字化大大提高其精度。
cpu速度提高可以使各种事件以m s来计时，软件功能的提高可以通过各种复杂的算法完成多种保护功能。
地铁电力监控系统的相关应用分析摘要：电力监控系统（PSCADA）是地铁中较实用的监控系统，其具有良好的应用前景。
电力监控系统在地铁中也有着良好的应用前景。
文章将立足于电力监控系统在地铁中的实际应用，分析研究存在的问题，从而提出相应的解决方案。
关键词：电力监控系统；地铁；应用方案前言地铁是由多个子系统联合构成的自动化系统，每个子系统都有着各自独立的运行方式和监控系统，子系统之间的功能不同需要的监控设施也具备不同的软、硬件配置。
为确保地铁的安全运行，按时进行维护检修是极其必要的，但是，其复杂的结构使得系统的维护成为难点，因此采用综合一体化的监控系统是非常必要的。
一、SCADA系统简述所谓SCADA（Supervisory Control And Data Acquisition）系统，在电力系统中被称为远动系统，是在系统设备的远程状态监视、远程控制的需求基础上发展起来的。
在地铁中的应用主要体现在其供电系统主变电所、牵引变电所、降压变电所等不同类别变电所内的高压设备、中压设备、直流设备、低压设备、交直流电源屏、排流柜、轨道电位限制装置等对象进行监控，实现对各种设备的控制、信息采集、数据分析处理、远方维护、统计报表、事故报警、画面调阅、历史数据查询等功能，简单来说就是系统数据的采集和监视控制系统。
随着社会的进步，SCADA系统的应用领域越来越广，为现代发展各领域的数据采集和监视控制带来很多方便。
随着SCADA系统的普及推广，该系统的技术也越来越成熟，其中电力系统在应用该领域内的技术上取得了可喜的成绩，这也加速了SCADA系统在电力系统领域的推广速度。
在地铁综合监控系统（ISCS）中有一个很重要的子系统，它就是PSCADA（Power Supervisory Control And Data Acquisition）系统，目前，它已成为电力调度必不可少的工具之一。
PSCADA系统作为综合监控系统中非常重要的一个子系统，这与它自身的特点是分不开的。
轨道交通中的电力监控系统近年来，随着城市快速发展和交通需求的不断增加，轨道交通系统逐渐成为城市交通的重要组成部分。
为了保障轨道交通系统的安全、稳定运行，电力监控系统在其中起着关键的作用。
本文将介绍轨道交通中的电力监控系统及其重要性。
一、电力监控系统的定义与作用电力监控系统是一种用于监测和管理轨道交通系统供电的系统，其主要功能包括实时监测电力设备的状态、监控电流、电压、频率等参数，以及及时发现并处理电力故障。
通过电力监控系统，可以实现对轨道交通系统供电的全面掌控，确保供电设备的正常运行，并在故障发生时迅速采取措施，减少对于轨道交通运营的影响，保障乘客和设备的安全。
二、电力监控系统的组成与工作原理电力监控系统由多个组件组成，主要包括数据采集模块、数据传输模块、数据处理模块和人机界面模块。
数据采集模块负责收集电力设备的运行数据，如电流、电压等参数，将数据传输给数据传输模块。
数据传输模块将采集到的数据传输给数据处理模块，并根据预设的规则和算法进行数据分析和处理。
数据处理模块负责对数据进行处理，并发出报警信号或故障通知。
最后，人机界面模块将处理结果显示给操作员，方便其进行监控和管理。
电力监控系统通过实时监测电力设备的运行状态，及时发现故障和异常情况，并通过数据分析和处理，为管理者提供及时准确的信息和决策支持。
同时，电力监控系统还可与其他系统进行集成，进一步提高整体管理效率和信息化程度。
三、电力监控系统的重要性1. 提高安全性：电力监控系统可以实时监测电力设备的运行情况，当发生故障时能够及时报警并采取措施，减少事故的发生概率，确保轨道交通系统的安全运行。
2. 提升稳定性：电力监控系统可以对供电设备进行全面监测和管理，发现并解决潜在问题，避免电力故障对轨道交通运营的影响，保持系统的稳定运行。
3. 降低故障处理时间：电力监控系统具备自动化报警和故障诊断功能，可以及时发现故障并通知相关人员，以便他们能够迅速采取措施来解决问题，减少故障处理的时间。
地铁电力监控系统特性探讨作者：欧国龙廖宣伟马敏来源：《科学与财富》2019年第29期摘要：机铁线路的安全、平稳运行离不开电力监控系统，可以及时了解各种电力设备的运行状态，并对存在的故障进行报警，本文主要对城市地铁电力监控系统的特性展开分析和探讨。
关键词：地铁;电力系统特性;监控对地铁电力系统运行数据采集和监视，离不开SCADA系统的支持，需要采用计算机技术，在调度中心完成电力系统供电网络、电力设备等状态信息采集、二次设备控制和故障报警等，本文主要对地铁电力系统监控系统特性进行分析和讨论。
1整体性地铁电力系统比较复杂，监控系统采用两级、三级的控制方式，不同管理层级间存在着紧密联系而又相互独立，需要对电力系统中的重要设备运行状态信息进行采集，在监测中心把数据信息以图像或表格的方式呈现给调度人员，监控系统根据控制逻辑向电力系统发出控制指令，可以对地铁电力系统进行监测、控制和管理。
车站级监控系统可以对车站电力设备运行信息进行采集，如果控制级监控系统或者通信回路存在故障，可以对车站范围内的电力系统进行监控。
现场级测控要安装在电力设备附近，與监控中心和车站监控系统通信协议可以相互兼容，可以进行实时地信息交互。
监控中心和车站级系统是地铁电力监控系统的核心，不同层级的系统可以建立起完整的地铁监控系统。
2目的性城市地铁的运送频率较高，输送的客流也比较大，必须要保证地铁电力系统的安全可靠供电，建立起电力监控系统可以更好地保证地铁运行安全，可以实现对地铁电力系统中各类电力设备运行信息进行采集、发出控制指令、测量供电网络运行状态和调整电力系统设置参数等，对地铁电力系统中的变配电所、供电网络的进行分层级的监测和控制，从而保证电力系统的正常运行，实现安全可靠运行的目的。
3相关性地铁电力监控系统中的每个要素都是相互联系和影响的，监控中心的数据可以实现与每个变电所控制单元的实时通信，接收变电所内电力设备运行状态信息，并输出控制指令。
浅谈南京地铁供电系统和优化安全性措施摘要：地铁供电系统是城市轨道交通系统中最为重要的基础能源设施，其功能是为轨道交通系统中的电力车辆供电，确保轨道交通列车车辆的正常运行，作者结合多年来工作的经验主要简述了南京地铁的高压供电系统和电力监控系统，并为提高地铁供电系统安全方面提高了一些建议，仅供参考。
关键词：地铁，供电系统，安全性措施1.南京地铁供电中心简介供电中心负责南京地铁电力系统的运行维护触网、电力监控三个专业。
地铁供电系统采用集中110kv-35kv两级电压供电方式，分别由两座110/35kv主变电站向地铁ac35kv/dc1500v牵引变电所及35/0.4kv降压变电所供电。
南京地铁一号线共有六个供电分区，二号线有八个供电分区。
①高压供电：2座主变电站从城市电网引入110kv两路独立进线电源向地铁供电；通过牵引变压器和整流装置将35kv进线电源降压整流为1500v直流电源，再由直流馈线送到接触网上，供电动列车用电。
②接触网：地铁接触网系统是沿地铁轨道线路向电力机车供电的特殊形式的输电线路，南京地铁接触网系统按悬挂方式分可分为柔性悬挂和刚性悬挂。
③scada电力监控：电力监控系统实施对整个供电系统的数据采集、实时监视和安全控制功能的运行及维修调度管理。
供电系统是地铁所有用电用户的电能源泉，是机车和机电系统运行的动力保证。
一旦供电系统发生故障，将使整条线路失去运营能力，造成重大经济损失。
随着地铁线路的不断增多，地铁供电系统复杂程度越来越高，出现事故的可能性和故障波及的范围、造成的损失也不断增大。
供电系统能否安全可靠运行将直接关系到地铁的安全、稳定运营，为了保证地铁安全可靠地运行，探讨其供电系统安全措施是极其有意义的。
2.南京地铁供电系统概括2.1高压供电系统分析一般地，城市电网对城市轨道交通进行供电的方式有三种：集中式供电、分散式供电和混合式供电。
2.1.1集中供电方式沿城市轨道交通线路，根据用电量和线路的长短，建设城市轨道交通专用主变电所。
电力监控系统在地铁中的应用研究摘要：地铁是现代化城市的典型特征之一，也是城市发展的百年大计。
地铁提供给人们一种绿色、低碳的出行方式，具备着大运量、高效率、节省用地、集约化以及安全舒适、节能环保等特性，可以显著缓解城市交通的拥堵现象，日渐成为了发达城市市内的交通主力军。
电力监控系统是地铁运营中的重要系统之一，其直接关系到地铁的安全可靠运行。
因此文章重点就电力监控系统在地铁中的应用展开论述，以供参考。
关键词：电力监控系统；地铁；应用地铁电力监控系统简称系统，是在供电系统设备的远程状态监控和远程控制的需求基础上逐步发展起来的。
它对地铁供电系统中牵引降压混合变电所、降压变电所、跟随所、主变电所等不同变电所内的高压设备、中压设备、低压设备、直流设备、交直流电源屏、排流柜、轨道电位限制装置等对象进行监控，实现对各种设备的信息采集、数据的分析处理、报表的统计、事故报警、历史信息查询等控制功能，因而对于保障城市地铁的安全运行具有重要的意义。
一、电力监控系统地铁电力监控系统主要是对城市地铁全线各类变电所、接触网等电力设备运行情况进行分层分布远程实时监视和控制，处理供电和变电系统的各种故障报警及异常事故，保障系统的正常运行，同时提升供电和变电系统调度、管理及维修的自动化程度，提高供电质量，保证系统安全可靠地运行。
城市地铁电力监控系统运行时，控制中心调度系统通过通信通道与车站变电所综合自动化系统进行信息及数据交换，变电所综合自动化系统通过所内通信网络与所内现场测控装置互联，形成控制中心、车站和现场的多层应用系统。
在系统整体网络结构中，控制中心调度系统是数据釆集、处理、分析与系统实施控制的关键节点和使用节点。
城市地铁电力监控综合自动化系统和以往的系统相比，具备以下优点：①具有更强大的接口通讯处理能力；②具有更快速准确的实时数据运算和传送能力；③具有单控、程控、时间控制等更灵活多样的控制功能；④具有更强大集中的数据监视平台，提供更丰富的调度控制功能。
