手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。
2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。
因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。
编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。

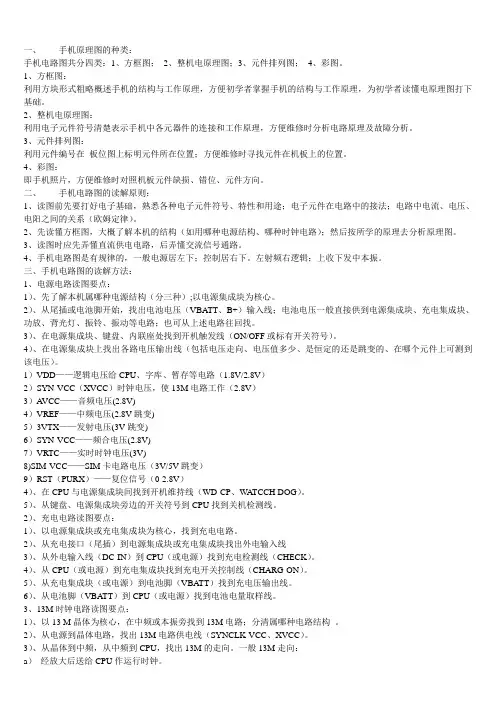

一、手机原理图的种类：手机电路图共分四类：1、方框图；2、整机电原理图；3、元件排列图；4、彩图。
1、方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础。
2、整机电原理图：利用电子元件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析。
3、元件排列图：利用元件编号在板位图上标明元件所在位置；方便维修时寻找元件在机板上的位置。
4、彩图：即手机照片，方便维修时对照机板元件缺损、错位、元件方向。
二、手机电路图的读解原则：1、读图前先要打好电子基础，熟悉各种电子元件符号、特性和用途；电子元件在电路中的接法；电路中电流、电压、电阳之间的关系（欧姆定律）。
2、先读懂方框图，大概了解本机的结构（如用哪种电源结构、哪种时钟电路）；然后按所学的原理去分析原理图。
3、读图时应先弄懂直流供电电路，后弄懂交流信号通路。
4、手机电路图是有规律的，一般电源居左下；控制居右下。
左射频右逻辑；上收下发中本振。
三、手机电路图的读解方法：1、电源电路读图要点：1）、先了解本机属哪种电源结构（分三种）;以电源集成块为核心。
2）、从尾插或电池脚开始，找出电池电压（VBATT、B+）输入线；电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路；也可从上述电路往回找。
3）、在电源集成块、键盘、内联座处找到开机触发线（ON/OFF或标有开关符号）。
4）、在电源集成块上找出各路电压输出线（包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压）。
1）VDD——逻辑电压给CPU、字库、暂存等电路（1.8V/2.8V）2）SYN-VCC（XVCC）时钟电压，使13M电路工作（2.8V）3）A VCC——音频电压(2.8V)4）VREF——中频电压(2.8V跳变)5）3VTX——发射电压(3V跳变)6）SYN-VCC——频合电压(2.8V)7）VRTC——实时时钟电压(3V)8)SIM-VCC——SIM卡电路电压（3V/5V跳变）9）RST（PURX）——复位信号（0-2.8V）4）、在CPU与电源集成块间找到开机维持线（WD-CP、WA TCCH DOG）。
