手机结构手设计手册目录赛微电子网整理第1章绪论 (4)1.1 手机的分类 (4)1.2 手机的主要结构件名称 (5)1.3 手机结构件的几大种类 (5)1.4 手机零件命名规则 (5)1.5 手机结构设计流程 (11)第2章手机壳体的设计和制造工艺 (12)2.1 前言 (12)2.2 手机常用材料 (12)2.2.1 PC（学名聚碳酸酯） (12)2.2.2 ABS（丙烯腈－丁二烯－苯乙烯共聚物） (13)2.2.3 PC＋ABS（PC与ABS的合成材料） (13)2.2.4 选材要点 (13)2.3 手机壳体的涂装工艺 (14)2.3.1 涂料 (14)2.3.2 喷涂方法 (15)2.3.3 涂层厚度 (15)2.3.4 颜色及光亮度 (15)2.3.5 色板签样 (15)2.3.6 耐磨及抗剥离检测 (15)2.3.7 涂料生产厂家 (16)2.4 手机壳体的模具加工 (16)2.5 塑胶件加工要求 (16)2.5.1 尺寸，精度及表面粗糙度的要求 (16)2.5.2 脱模斜度的要求 (17)2.5.3 壁厚的要求 (17)2.5.4 加强筋 (17)2.5.5 圆角 (18)2.6 手机3D设计 (18)2.6.1 手机3D建模思路 (18)2.6.2 手机结构设计 (19)第3章按键的设计及制造工艺 (26)3.1 前言 (26)- I -赛微电子网整理- -II 3.2 P ＋R 按键设计与制造工艺 (26)3.3 硅胶按键设计与制造工艺 (27)3.4 PC （IMD ）按键设计与制造工艺 (28)3.5 Metal Dome 的设计 (28)3.5.1 概述 (28)3.5.2 Metal Dome 的设计 (29)3.5.3 Metal Dome 触点不同表面镀层性能对比 (29)3.5.4 Metal Dome 技术特性 (29)3.6 手机按键设计要点 (30)第4章 标牌和镜片设计及其制造工艺 (33)4.1 前言 (33)4.2 金属标牌设计与制造工艺 (33)4.2.1 电铸Ni 标牌制造工艺 (33)4.2.2 铝合金标牌制造工艺 (35)4.3 塑料标牌及镜片设计与制造工艺 (36)4.3.1 IMD 工艺 (36)4.3.2 IML 工艺 (38)4.3.3 IMD 与IML 工艺特点比较 (39)4.3.4 注塑镜片工艺 (39)4.3.5 IMD 、IML 、注塑工艺之比较 (42)4.4 平板镜片设计与制造工艺 (42)4.4.1 视窗玻璃镜片 (42)4.4.2 塑料板材镜片 (42)4.5 镀膜工艺介绍 (43)4.5.1 真空镀 (43)4.5.2 电镀 俗称水镀 (44)4.5.3 喷镀 (44)第5章 金属部件设计及制造工艺 (45)5.1 前言 (45)5.2 镁合金成型工艺 (45)5.2.1 镁合金压铸工艺 (45)5.3 金属屏蔽盖设计与制造工艺 (46)5.3.1 屏蔽盖材料 (46)手机结构手设计手册目录赛微电子网整理5.3.2 设计要求 (46)5.4 弹片设计要点 (47)5.4.1 冷轧碳素钢弹片 (47)5.4.2 不锈钢弹片 (47)5.4.3 磷青铜弹片 (47)5.4.4 铍青铜弹片 (47)5.5 螺钉、螺母及弹簧设计要点 (48)5.5.1 螺钉 (48)5.5.2 热压螺母 (48)5.5.3 弹簧 (49)第6章手机结构设计相关测试标准 (51)6.1 环境条件试验方法 (51)6.1.1 低温试验 (51)6.1.2 高温试验 (51)6.1.3 潮热试验 (52)6.1.4 温度冲击试验 (52)6.1.5 振动试验 (52)6.1.6 跌落试验 (53)6.1.7 盐雾试验 (53)6.2 涂层耐磨和抗剥离检测 (54)6.2.1 耐磨检测 (54)6.2.2 涂层附着力检测——抗剥离检测 (55)6.2.3 设计和检测注意事项 (55)6.3 拟订的J耐磨检测方案 (55)6.3.1 涂层耐磨检测（第一方案） (55)6.3.2 涂层耐磨检测（第二方案） (56)6.3.3 涂层附着力检测 (56)- III -赛微电子网整理- - IV第1章 绪论1.1 手机的分类随着国内通信业的迅猛发展，国内手机行业的竞争也日趋白热化，国内外各手机厂商纷纷推出不同样式、功能的手机。
手机拆装专题
第五组
系别：电子信息工程系
专业：通信技术
班级：通信11101
主要负责人：
次要负责人：
二〇一三年四月十一日
目录
一、手机拆装步骤及注意事项
二、附手机型号及图片
一、拆机步骤：
1、卸下手机的电池、SIM卡、存储卡等。
2、拆卸螺丝。
选择合适的螺丝刀将螺钉拧下。
注意隐藏在标签、橡胶垫等下面的螺钉。
有些标签需要加热后撕下。
3、分离前后机壳。
拆完螺钉后，分离前后机壳之间的卡扣。
用塑料起子，用力适当，方向正确，即可拆开。
4、取出手机主板，分离按键板、显示屏等。
5、滑盖手机，按上述步骤继续拆卸。
6、翻盖手机转轴的拆卸。
用弯头镊子顶住转轴，把前翻盖取下即可。
二、注意事项：
1、注意静电的防护。
2、拆装时要小心，不要损坏机壳及电路上的元器件。
3、拆下的部件要顺序放好，安装时不要漏装。
4、显示屏为易损器件，拆装时注意不要用力按压。
装机前注意清洁显示屏，禁
5、止使用清洗剂擦显示屏表面。
6、翻盖滑盖手机在安装时，不要漏装磁铁等。
直板手机拆机图片：诺基亚3120
滑盖拆机图片：诺基亚E66
翻盖手机：BBK K9。
手机拆卸知识点总结一、手机结构和组成部分1. 机身：手机的外壳结构，包括前后壳和侧边框，保护手机内部组件。
2. 电池：手机的能量来源，负责供电给手机的各个部件工作。
3. 屏幕：手机的显示装置，包括触摸屏和显示屏，展示手机界面的内容。
4. 主板：手机的核心部件，包括处理器、内存、存储芯片等，控制手机的各项功能和操作。
5. 摄像头：手机的拍照装置，包括前置摄像头和后置摄像头，用于拍摄照片和录制视频。
6. 扬声器：手机的声音输出装置，用于播放音乐、通话和其他声音。
7. 麦克风：手机的声音输入装置，用于接收用户的语音输入和录制声音。
8. 传感器：手机的感应装置，包括重力传感器、光线传感器、距离传感器等，用于感知手机周围环境的变化。
9. 音量键和电源键：手机的物理按键，用于调节音量和开关机。
以上是手机常见的主要组成部分，了解手机结构和各个部件的功能和作用，对进行手机拆卸维修操作非常重要。
二、手机拆卸的安全注意事项1. 拆卸前一定要关闭手机，并拔掉手机的电池。
2. 使用专业工具进行拆卸，尽量避免使用锋利的金属工具，防止损坏手机的外壳和内部组件。
3. 注意防静电，使用静电防护手环或靠垫，避免静电对手机内部的电子元件造成伤害。
4. 谨慎操作，轻拿轻放，避免受到手机内部零部件的损坏。
5. 拆卸过程中要耐心细心，不要强行拆卸，避免损坏手机的内部组件。
6. 如果对手机结构和拆卸操作不确定，可以咨询专业的手机维修人员进行指导或操作。
三、手机拆卸的操作步骤1. 打开手机后盖：使用专业的手机拆卸工具，先拆下手机的后盖，将电池取出。
2. 拆开主板：根据手机型号和结构，找到主板的位置，使用螺丝刀拆卸主板固定螺丝，然后轻轻将主板取出。
3. 拆卸屏幕、摄像头和其他组件：根据需要，将屏幕、摄像头、音量键、电源键等组件进行拆卸，注意细节和轻拿轻放。
4. 组装主板和其他组件：在维修和更换部件后，将主板和其他组件按顺序进行组装，确保连接线和接口的正确性和紧固性。
A312 拆机介绍20101、做好防静电措施：戴好防静电手腕/手套、穿好防静电衣服。
2、准备拆机工具：金属镊子、十字螺丝刀、撬棒、电烙铁、电吹风。
拆机工具介绍黑色撬棒白色撬棒金属镊子螺丝刀电烙铁手机结构整体介绍主机正面图主机背面图拆机步骤介绍一、拆主机D件组件二、拆主机PCBA三、拆天线组件四、拆扬声器、马达、SIM卡FPC组件和麦克风五、拆滑盖组件六、拆防磨条七、拆滑盖PCBA八、拆LCD九、拆功能键盘1、用镊子取下上图标示的两个螺丝塞2、用十字螺丝刀拧下右图标示的8颗螺钉3、如上图，先从USB端口的那一侧入手，将撬棒塞入缝隙中，使撬棒顺着间隙，沿机身侧面往前推，分离壳体间的卡扣4、分离后的主机组件和主机D件组件组图5、用十字螺丝刀拧下上图2颗螺钉6、主机PCBA 松开后，将上图所示的连接器解开，取下主机PCBA7、分离后的主机组件和主机PCBA组图三、拆天线组件8、如上图，从天线组件上取下扬声器和马达，然后掀开SIM 卡FPC 组件，将天线组件拆下来9、分离后的天线组件和主印制板组图四、拆扬声器、马达、SIM卡FPC组件和麦克风10、上图，用电烙铁将上图标示的焊接点焊解开11、下图是拆离后的主印制板组件和SIM卡FPC组件、扬声器、马达、麦克风组图五、拆滑盖组件12、用十字螺丝刀拧下上两图标示的6颗螺钉13、分离后的滑盖PCBA 组件和滑盖组件组图六、拆防磨条14、用十字螺丝刀拧下上图两颗螺钉15、分离后的滑盖PCBA组件和防磨条组件组图16、依上面两图步骤，解开连接器，取出link_FPC1 剥离此处粘胶17、分离后的滑轨和滑轨PCBA组图19、接着将LCD 排线与主板间的粘胶分开18、用撬棒切入LCD 与PCBA 间隙中，剥离LCD 背面与PCBA 板间的粘胶20、用电烙铁将上图焊接点焊开，取下LCD 21、分离后的滑盖PCBA和LCD显示屏组图23、分离后的滑盖A 件组件、滑盖B 件和功能键盘组图九、拆功能键盘22、如上图，先用撬棒将滑盖B 件撬下来，再取下功能键盘拆卸完成A312拆机爆炸图。

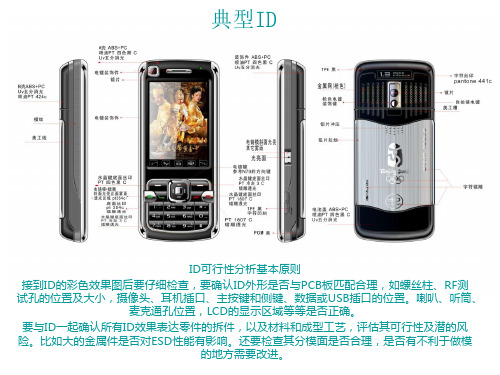

手机结构培训资料
一、手机结构基础知识
1、手机结构及功能
手机结构由两大部分组成：硬件和软件。
硬件包括电池、电路板、显
示器、按键、音频、摄像头等，软件部分主要包括操作系统、应用软件等。
（1）电池：电池是手机的能源，可以提供手机运行的电力。
普通手
机采用的电池分为单节锂电池、双节锂电池和大容量锂电池。
（2）电路板：电路板是主要的手机硬件部分，它是一块具有电路板
性能的矽片，用来存储电路元件，它负责传递程序或信息。
（3）显示器：显示器是手机的输出部分，负责显示手机中的电路元
件运行的结果，如发送和接收文字信息，图片，视频等。
（4）按键：按键是手机的输入部分，不同的按键有不同的功能，如
开机按钮，音量按键，接听按键等。
（6）摄像头：摄像头可以提供影像信息，主要用于视频会议，拍照等。
2、手机结构的主要部件
（1）外壳：用于保护手机内部元件，防止外界干扰。
（2）电路板：电路板是主要的手机硬件部分，是一块具有电路板性
能的矽片，用来存储电路元件。
iPhone 3G 全面拆解报告－iPhone中文网iPhone 3G∙在2008年7月11日新西兰时间12:01 iPhone刚刚首发之后，我们就立即进行了3G iPhone 手机的拆解，即太平洋时间7月10日早5：01分。
∙如果你很想和我们交流，我们很高兴能够与你结识。
你可以通过我们网站的联系方式与我们取得联系。
安全到手∙从包装盒上可以看出，我们得到了一款黑色3G iPhone手机。
传闻说白色一款已经无货，极为稀有。
这款iPhone售价在新西兰为979美元，并且无绑定合同（当然，还是被Vodafone锁定）。
现在我们还不确定拿着这款被Vodafone锁定的iPhone手机来做什么，但是总有一些是我们能做的。
∙包装看起来很面熟。
∙下面则是我们从包装的正面所看到的说明。
o iPhone 3G大小为4.5×2.4×0.48"(比一代要薄0.02"),重4.7盎司。
o显示器对角线长3.5",163ppi分辨率为480×320，与一代几乎相同。
∙盒内装有：o USB充电数据线o标准iPhone 耳机o USB 电源适配器。
o这是什么?一款新西兰版电源插座，此前我们从没有获得一款这样的东西。
∙拆下SIM卡∙iPhone 3G最值得关注的特色要数与机身齐平的耳机插孔了吧，这样任何一款耳机都可以无需适配器就可以插入iPhone手机使用了，而不再仅限于苹果自己的耳机产品。
不错！开盖∙我们的预测：o标有苹果标识的三星处理器——正确o或者有GPS芯片，或者没有。
如果没有GPS芯片，那么就说明它被内置到处理器内部了。
——不确定o许多仅带有苹果标识的芯片。
有时候我们可以直接辨别它们是什么芯片，但是大多数还是要拆解下来之后才可以辨别。
——正确，不过这次好像有点欺诈之意。
∙拆LED显示屏幕∙摇动显示屏幕∙一些菜鸟告诉我等明天美国放货后，TechOnline能够告诉我们不认识的芯片是什么.他们通常将芯片浸泡在酸性溶液内，去除其外表的陶瓷涂层，再用X-射线和其他一些怪异的工具来查看芯片。
