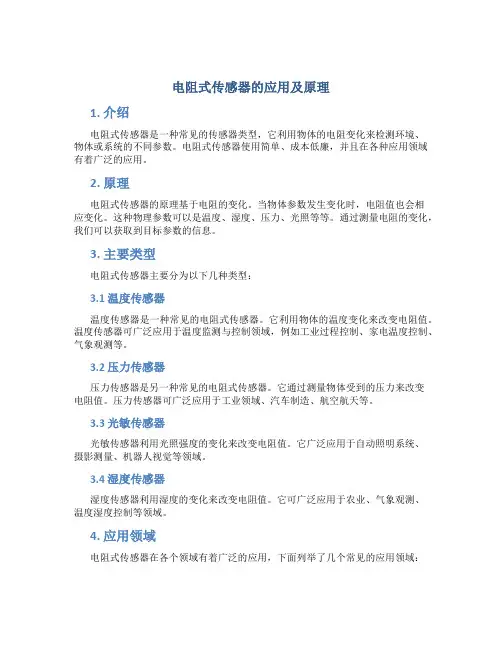

电阻式传感器的应用及原理1. 介绍电阻式传感器是一种常见的传感器类型，它利用物体的电阻变化来检测环境、物体或系统的不同参数。
电阻式传感器使用简单、成本低廉，并且在各种应用领域有着广泛的应用。
2. 原理电阻式传感器的原理基于电阻的变化。
当物体参数发生变化时，电阻值也会相应变化。
这种物理参数可以是温度、湿度、压力、光照等等。
通过测量电阻的变化，我们可以获取到目标参数的信息。
3. 主要类型电阻式传感器主要分为以下几种类型：3.1 温度传感器温度传感器是一种常见的电阻式传感器。
它利用物体的温度变化来改变电阻值。
温度传感器可广泛应用于温度监测与控制领域，例如工业过程控制、家电温度控制、气象观测等。
3.2 压力传感器压力传感器是另一种常见的电阻式传感器。
它通过测量物体受到的压力来改变电阻值。
压力传感器可广泛应用于工业领域、汽车制造、航空航天等。
3.3 光敏传感器光敏传感器利用光照强度的变化来改变电阻值。
它广泛应用于自动照明系统、摄影测量、机器人视觉等领域。
3.4 湿度传感器湿度传感器利用湿度的变化来改变电阻值。
它可广泛应用于农业、气象观测、温度湿度控制等领域。
4. 应用领域电阻式传感器在各个领域有着广泛的应用，下面列举了几个常见的应用领域：•工业自动化：电阻式传感器可用于检测温度、压力、液位等参数，实现自动化控制。
•医疗设备：电阻式传感器可用于监测血压、体温等生命体征参数，提供医疗诊断和治疗支持。
•环境监测：电阻式传感器可用于测量大气湿度、空气质量、噪音等环境参数，用于环境监测和治理。
•汽车制造：电阻式传感器可用于汽车发动机控制、制动系统、气囊等，提供驾驶辅助和安全支持。
5. 优缺点电阻式传感器具有以下优点和缺点：5.1 优点•成本低廉：电阻式传感器的制造成本相对较低，适用于大规模应用。
•可靠性高：电阻式传感器结构简单，使用寿命长。
•易于使用：电阻式传感器通常可以直接与微控制器或其他电子设备连接，方便集成和使用。
电阻式传感器原理详解引言电阻式传感器是一种常见的传感器类型，广泛应用于工业自动化、环境监测、医疗设备等领域。
它通过测量电阻值的变化来获取被测量物理量的信息。
本文将详细解释电阻式传感器的基本原理，包括其工作原理、构成和应用。
1. 电阻式传感器的工作原理电阻式传感器是利用被测量物理量对电阻值产生影响的原理工作的。
当被测量物理量发生变化时，导致了电阻值的变化，从而可以通过测量电阻值来获取该物理量的信息。
2. 电阻式传感器的构成一个典型的电阻式传感器通常由以下几个主要部分组成：2.1 敏感元件敏感元件是电阻式传感器中最关键的部分，它直接受到被测量物理量的影响，并产生相应的电阻变化。
根据不同的物理量，敏感元件可以采用不同类型的材料和结构设计。
2.2 悬臂结构悬臂结构是一种常见的敏感元件结构，它由一个固定端和一个自由端组成。
自由端会受到被测量物理量的作用而发生位移，从而导致电阻值的变化。
2.3 电阻材料电阻材料通常涂覆在敏感元件上，用于改变电阻值。
常用的电阻材料有金属薄膜、碳膜等。
2.4 输出电路输出电路用于测量和处理敏感元件的电阻变化，并将其转换为可读取或可传输的信号。
常见的输出电路包括电压分压器、桥式电路等。
3. 电阻式传感器的工作原理解析了解了电阻式传感器的构成后，我们可以更深入地理解其工作原理。
当被测量物理量发生变化时，例如温度、压力、光照强度等，这些变化会直接或间接地影响到敏感元件。
以温度传感器为例，当温度升高时，敏感元件中的材料会膨胀，导致悬臂结构发生位移。
这个位移会使得涂覆在敏感元件上的电阻材料发生形变，从而改变电阻值。
接下来，输出电路会将敏感元件的电阻变化转换为可读取或可传输的信号。
例如，当使用电压分压器作为输出电路时，它会将敏感元件的电阻与一个已知电阻串联连接，形成一个简单的电压分压器。
根据分压原理，当输入电阻值发生变化时，输出电压也会相应改变。
最后，我们可以通过测量输出电路的信号来获取被测量物理量的信息。
电阻式传感器测量原理和测量电路
一、电阻式传感器测量原理
电阻式传感器的基本原理是将被测的非电量转化成电阻值的变化，再经过转换电路变成电量输出。
根据传感器组成材料变化或传感器原理变化，产生了各种各样的电阻式传感器，主要包括压敏式传感器、热敏传感器、光敏传感器、湿敏传感器。
电阻传感器可以测量力、压力、位移、应变、加速度和温度等非电量参数。
电阻式传感器结构简单，性能稳定，灵敏度较高，有的还可用于动态测量。
二、电阻式传感器测量电路
以典型的固态压阻式压力传感器为例，硅单晶材料在受到外力作用产生极微小应变时，其内部原子结构的电子能级状态会发生变化，从而导致其电阻率剧烈变化。
用此材料制成的电阻也就出现极大变化，这种物理效应称为压阻效应。
利用压阻效应原理，采用集成工艺技术经过掺杂、扩散，沿单晶硅片上的特点晶向，制成应变电阻，构成惠斯登电桥（Wheatstone bridge），利用硅材料的弹性力学特性，在同一片硅材料上进行各向异性微加工，就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。
再给传感器匹配一个放大电路及相关外围部件，使之输出一个标准信号，就组成了一台完整的变送器。
图1 硅压阻式压力传感器结构及等效原理图
图2 恒流驱动典型电路
硅压阻式传感器一般对温度比较敏感，但随着集成工艺技术的进步，扩散硅敏感膜的四个电阻一致性也得到进一步提高，而且在新一代的传感器中，原始的手工补偿已被激光调阻、计算机自动修调等技术所替代，传感器的温度系数已经非常小了，工作温度范围也大幅度提高了。

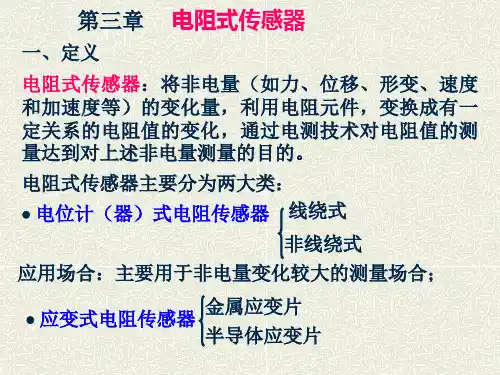

第三章 电阻式传感器 在众多传感器中，有一大类是通过电阻参数的变化来达到非电量电测量的目的，它们被统称为电阻式传感器。
这是一种将被测信号的变化转换成电阻值变化，然后再经相关测量电路处理后，在终端仪器、仪表上显示或记录下被测量变化状态的测量装置。
利用电阻式传感器可进行位移、形变、力、力矩、加速度、温度、湿度等物理量的测量。
由于各种电阻材料在受到被测量作用时转换成电阻参数变化的机理各不相同，因而在电阻式传感器中就形成了许多种类。
本章主要介绍电阻应变片式传感器，气敏、湿敏电阻传感器等，其他的电阻式传感器（如热电阻，热敏电阻）将在以后的章节中介绍。
第一节 电阻应变片式传感器电阻应变片式传感器具有悠久的历史，也是目前应用比较广泛的传感器之一。
将电阻应变片粘贴在各种弹性敏感元件上，加上相应的测量电路后就可以检测位移、加速度、力、力矩等参数变化。
电阻应变片是电阻应变片式传感器的核心器件。
这种传感器具有结构简单、使用方便、性能稳定可靠，易于自动化、多点同步测量、远距离测量和遥测等特点，并且测量的灵敏度，速度都很高，无论是静态测量还是动态测量都很适用，因此在机械、电力、化工、建筑、医疗、航空等领域都得到了广泛的应用。
一、电阻应变片的结构、工作原理１畅应变片结构与类型电阻应变片（简称应变片）的结构形式各异，但其结构组成与图３－１给出的电阻丝式应变片的结构基本相同。
图中L为应变片的标距（或称工作基长），它是敏感栅沿轴向测量变形的有效长度；b为敏感栅的宽度（或称基宽）。
图３－１ 电阻丝式应变片基本结构１—基底 ２—敏感栅 ３—覆盖层 ４—引线应变片主要有金属应变片和半导体应变片两类。
金属片又有丝式、箔式、薄膜式之分。
图·42·３－２列举了几种不同类型的电阻应变片。
其中金属丝式应变片使用最早最多，它有纸基型、胶基型两种。
因其制作简单、性能稳定、价格低廉、易于粘贴而被广泛使用。
箔式应变片是通过光刻、腐蚀等工艺，将电阻箔片在绝缘基片上制成各种图案而形成的应变片，其厚度通常在０畅００１～０畅０１ｍｍ之间。
电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。
主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。
1、电阻应变式传感器传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。
电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。
半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。
2、压阻式传感器压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。
3、热电阻传感器热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
在温度检测精度要求比较高的场合，这种传感器比较适用。
目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。
用于测量-200℃～+500℃范围内的温度。
